航空机身连接用拉杆式支柱结构

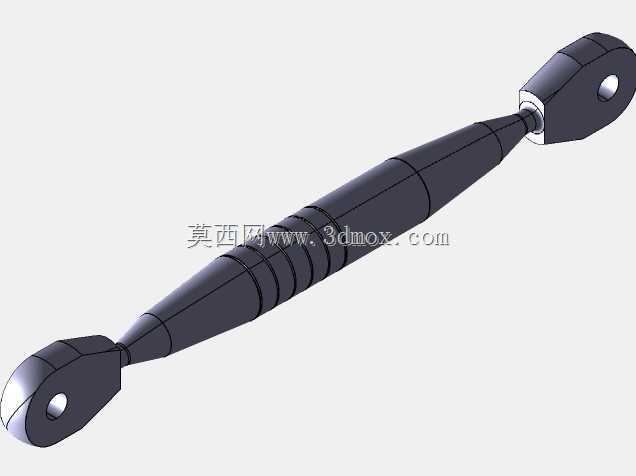

　　该支柱结构主要应用于固定翼飞机机身内部的辅助承力场景，常见于机翼与机身的辅助连接段、尾翼操纵力传递路径、机身内部设备安装架的支撑点位，承担交变拉压载荷的传递功能，在飞行过程中可抵消机身受气动载荷产生的局部形变，避免蒙皮及主承力框出现应力集中。从结构设计逻辑来看，两端采用带通孔的铰接耳片结构，安装时可通过销轴与对应安装座实现铰接连接，这种连接形式允许支柱在承受轴向载荷的同时，适配机身结构在飞行过程中产生的微小角位移，避免刚性连接带来的附加弯矩损坏构件本体。杆身采用中间粗两端逐渐收窄的流线型变截面设计，并非单纯为了外观优化，而是通过有限元应力分析后匹配的截面形态：支柱在承受轴向拉压载荷时，杆身中段的应力分布最为均匀，

　　适当加大中段截面可提升整体抗失稳能力，靠近两端耳片的位置应力会向铰接孔处集中，逐渐收窄的截面可以平滑过渡应力传递路径，减少截面突变带来的应力集中系数，同时流线型外形也能降低机身内部密闭空间内的空气阻力，在飞机做机动动作时减少乱流对内部设备的扰动。杆身表面设置的多道环形凸起，并非装饰结构，一方面可以在支柱做表面防腐处理时提升涂层的附着面积，另一方面在装配过程中可作为夹持定位的基准面，方便工装夹具夹持固定，避免装夹时划伤杆身的受力表面。从安装边界来看，两端耳片的铰接孔同轴度需要控制在0.02mm以内，避免安装后出现别劲现象导致支柱承受额外的弯曲载荷，耳片端面与安装座的贴合面需要保证表面粗糙度达到Ra1.6以上，

　　保证载荷传递时的接触均匀性，支柱整体的长度公差需要控制在±0.1mm范围内，适配机身装配时的尺寸链要求，避免过盈装配产生的预拉力或者间隙过大导致的载荷冲击。在实际使用场景中，这类支柱不会作为主承力构件使用，主要承担分散主承力梁载荷、维持局部结构刚度的作用，在飞机起降阶段的冲击载荷、巡航阶段的气动交变载荷作用下，需要具备足够的疲劳强度，设计时铰接孔位置需要做倒角处理，避免孔口的应力集中成为疲劳裂纹的起始点，耳片与杆身的过渡位置采用大圆角平滑过渡，进一步降低应力集中系数。建模过程中需要重点关注两端铰接孔的轴线重合度，杆身变截面的曲率连续性，以及环形凸起与杆身主体的过渡圆角处理，避免出现尖锐棱角导致的应力仿真结果失真，

　　同时装配验证时需要模拟销轴的装配间隙，确认支柱在极限摆动角度下不会与周边的管路、线束、其他结构件产生运动干涉，预留足够的安全间隙。这类支柱的材质通常选用高强度铝合金或者钛合金，在保证强度的前提下尽可能降低自身重量，匹配航空结构件的轻量化设计要求，表面处理根据使用环境选择阳极氧化或者钝化处理，提升抗腐蚀能力，适应高空低温、高湿度差的使用环境。
