120mm计算机风机减振固定下挡板装置

　　在桌面计算机、工控机箱、小型服务器机柜的散热系统搭建场景中，120mm规格轴流风机是应用占比最高的散热动力元件，这类风机运行时，电机转子的高速转动、扇叶切割气流的脉动冲击会持续产生振动，若风机与金属机箱壳体采用刚性螺丝直接锁附，振动会通过安装接触面完整传递到钣金或铝合金机箱壁上，引发结构共振放大噪声，长期振动还会导致安装螺丝松动、周边接插件接触不良，甚至影响板卡上精密贴片元件的焊接可靠性。这套固定下挡板装置，正是针对120mm风机的侧装、下装安装场景设计，核心作用是在风机与机箱安装位之间构建柔性隔振层，切断振动传递路径，同时兼顾安装定位的便捷性与长期使用的结构稳定性。

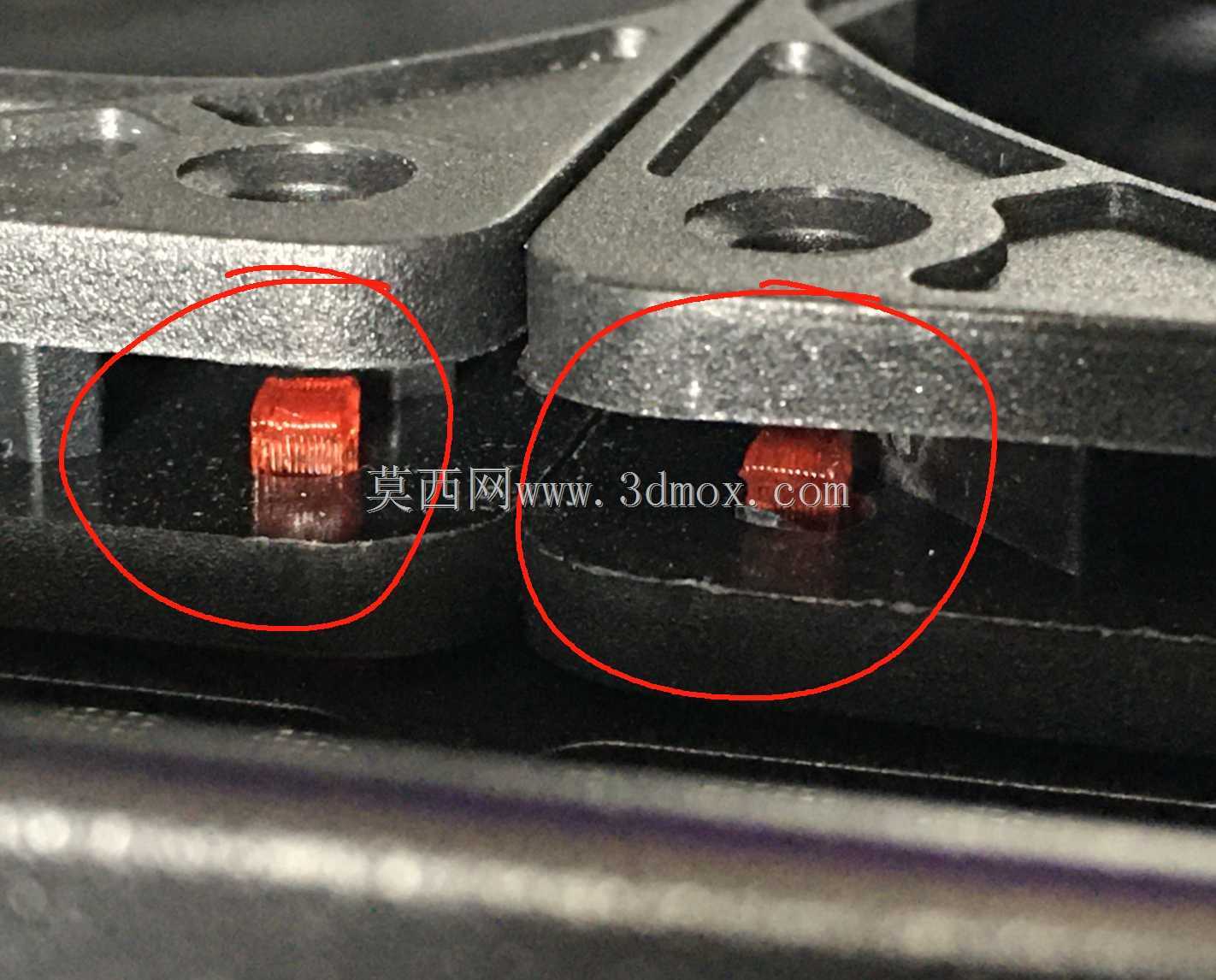

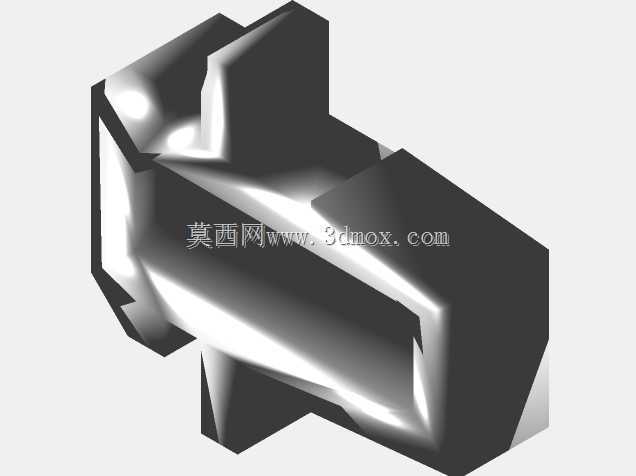

　　从功能特性来看，这套装置采用二合一集成设计，将风机底部的承托挡板与弹性阻尼固定结构整合为一体，不需要额外采购独立的橡胶减振钉、减振垫等零散配件，安装时可以直接将风机放置在挡板的定位槽内，装置上凸起的弹性细柱结构会嵌入风机安装孔与机箱安装孔的间隙中，替代传统的刚性螺丝连接，既可以限制风机运行时的横向、纵向窜动，又能通过弹性材料的形变吸收振动能量，降低振动传递率。弹性结构采用柔性弹性体材质制作，这类材质具备良好的阻尼特性与抗疲劳性能，长期受交变振动载荷作用下不会出现硬化、开裂、弹性衰减的问题，适配计算机设备长期连续运行的使用需求。

　　设计思路上，这套结构没有采用传统的整面减振垫方案，而是针对风机安装孔的位置做了局部弹性支撑设计，在保证隔振效果的前提下，尽可能减少弹性材料与风机、机箱的接触面积，避免接触面积过大导致的振动传导路径增加，同时也减少了材料用量，降低3D打印制作的耗材消耗。结构上预留了足够的通风避让空间，不会遮挡风机的进风、出风通道，不会额外增加风阻影响散热效率。考虑到不同厂商生产的120mm风机安装孔位存在微小公差，弹性细柱的尺寸做了适配性设计，具备一定的形变量补偿能力，可以兼容市面上绝大多数标准120mm轴流散热风机的安装尺寸，不需要针对单一品牌风机做单独调整。

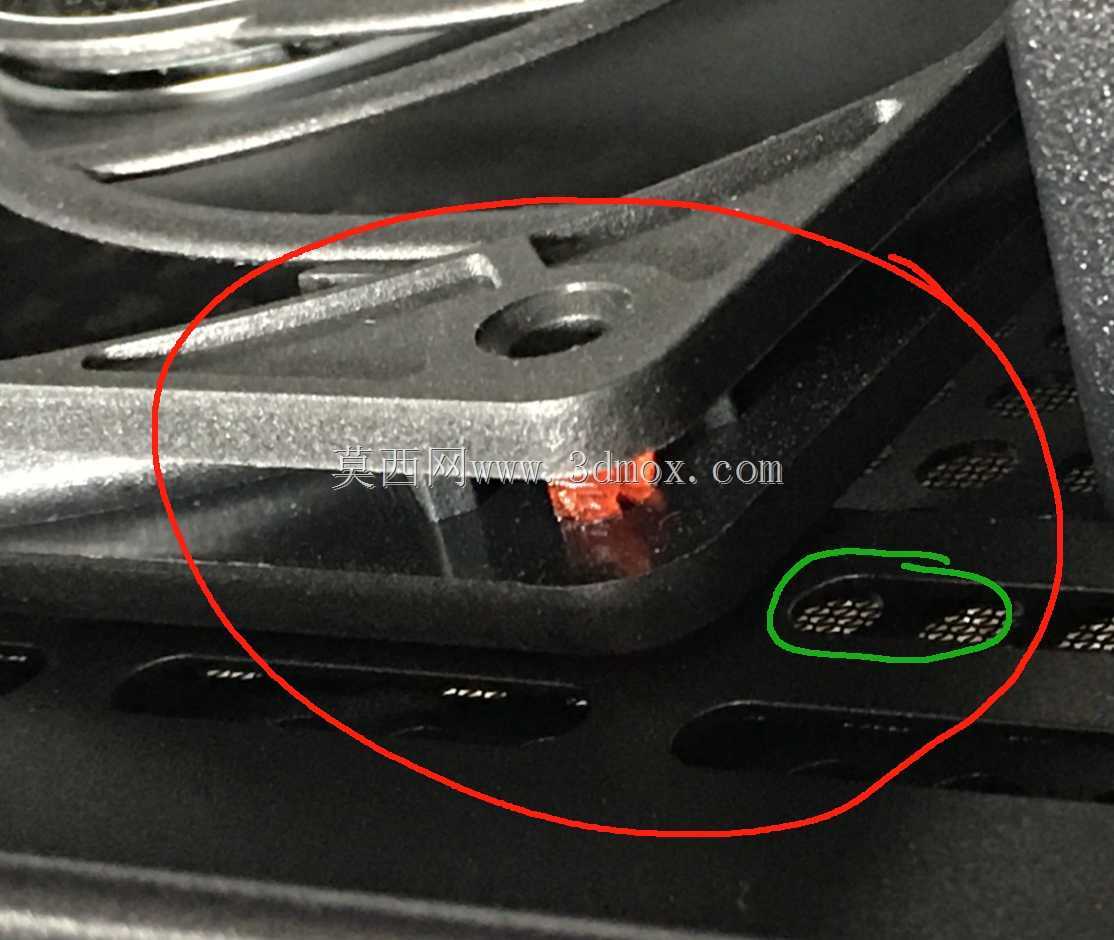

　　从安装边界与尺寸适配来看，整套装置的外形轮廓完全匹配标准120mm风机的安装尺寸，安装后不会超出风机的外轮廓边界，不会与机箱内的主板、内存、显卡、硬盘等其他元器件产生空间干涉，适配常规ATX、MATX、ITX机箱的120mm风机安装位，也可以用于小型开放式测试平台、工控设备散热风道的风机固定。安装时不需要复杂的工具，只需要将装置先卡在机箱的风机安装位上，再将风机对准弹性柱压入到位即可，拆卸时也可以直接将风机拔出，维护清理扇叶积灰时操作十分便捷。需要注意的是，若采用3D打印方式自制该零件，需要根据实际使用的弹性耗材硬度、打印精度对弹性柱的直径做微小比例调整，保证安装后的紧固力度适中，既不会因为过松导致风机运行时晃动，也不会因为过紧导致安装困难、弹性柱断裂。

　　在实际应用中，这套装置可以有效降低风机运行时的结构传声，相比刚性螺丝固定的方案，机箱整体的运行噪声可以得到明显改善，尤其是低转速运行的静音风机，隔振后的噪声表现提升更为显著。同时，柔性固定结构可以缓冲风机启停瞬间的冲击载荷，避免刚性连接下的冲击应力对风机轴承、机箱结构造成损伤，延长风机的整体使用寿命。对于需要搭建静音散热系统的装机用户、需要降低设备振动干扰的工控设备集成场景，这套结构都具备很高的实用价值，结构设计简洁，没有多余的复杂特征，不管是3D打印自制还是开模批量生产都具备可行性。
