90度弯角2.54mm间距多规格排针母座结构

　　在板级电路互联的实际工程场景里，这类弯角排针母座的应用覆盖了从消费类电源控制板、小型变压器辅助接线板到工控信号转接模块的诸多环节，区别于直插排针的垂直出线方式，90度弯角的结构能够让接线方向平行于PCB板面，在设备内部竖向空间局促、需要控制整机堆叠高度的场合，这类接插件能够大幅压缩接线后的整体占用空间，避免线缆垂直引出后和机壳内部的其他结构件、散热组件产生干涉。做结构设计的时候，首先要明确的是安装边界，这类排针母座的针脚间距严格遵循2.54mm的通用标准，这个尺寸是行业内沿用多年的板对板、线对板互联通用节距，能够和市面上绝大多数标准排针、杜邦线端子实现匹配，不需要额外定制适配的对接端，选型替换的通用性极强。

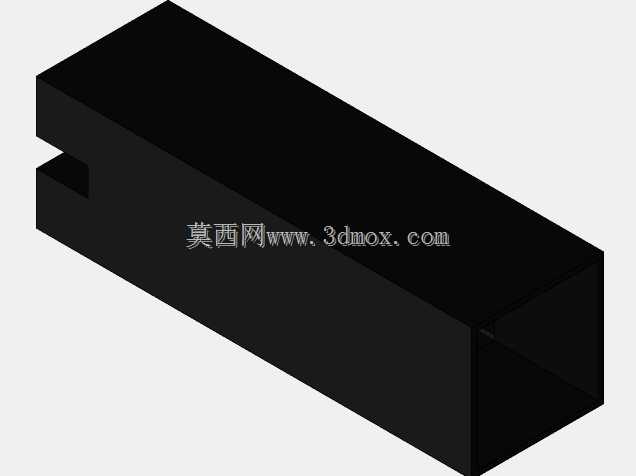

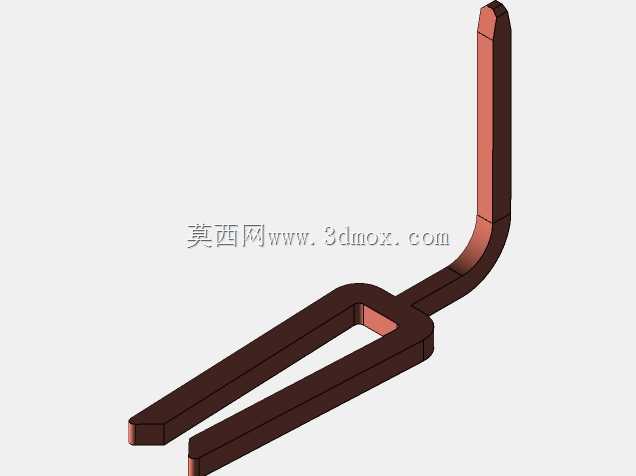

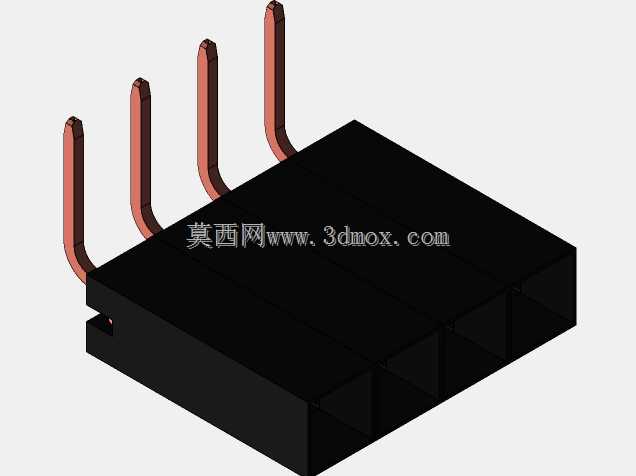

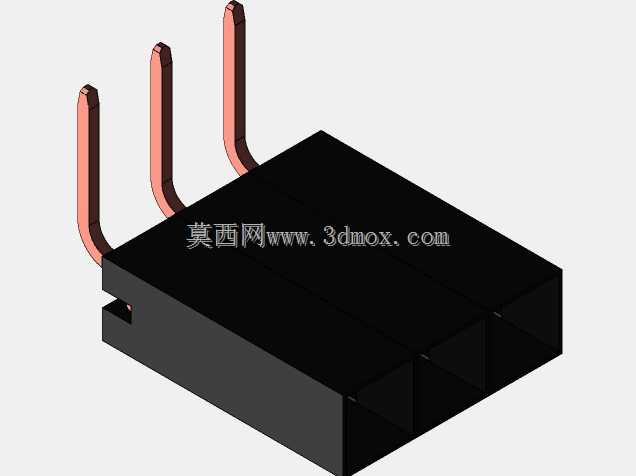

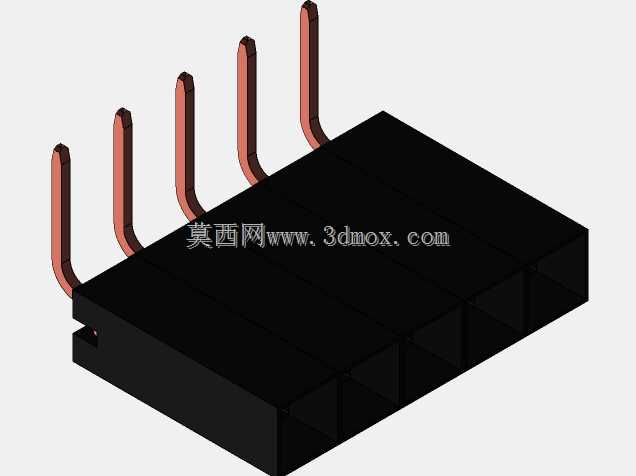

　　从结构本身来看，这套结构覆盖了1针到6针的全规格单排弯针母座，绝缘基座采用黑色耐高温工程塑料材质，基座的底部设置有定位凸台，在PCB焊接的时候，凸台能够卡入板上对应的定位孔内，避免过波峰焊的时候器件出现偏移、浮高的问题，保证每一根插针的焊接位置都能精准对应焊盘。弯角部分的针脚采用铜质基材表面镀锡处理，弯折处的圆角做了应力释放设计，不会因为弯折加工导致针脚内部产生裂纹、降低导电性能或者机械强度，针脚伸出基座的焊接端长度经过精准控制，既能够保证穿过PCB焊盘后有足够的上锡长度，也不会因为针脚过长在焊接后穿出板面过多，触碰板背面的其他走线或者元器件。

　　设计这类接插件三维模型的时候，首先要对齐的是行业通用的安装尺寸公差，针脚的中心距偏差需要控制在0.05mm以内，否则多Pin对接的时候会出现针位错位、插不进去的问题；绝缘基座的外形尺寸要考虑和周边元器件的安全间距，尤其是在电源类产品里，高压侧和低压侧的接插件之间需要预留足够的爬电距离，基座的侧壁厚度也要满足安规要求，避免出现击穿风险。实际选型使用的时候，要根据板上的信号通路数量选择对应Pin数的规格，单Pin的规格可以用来做电源测试点、大电流单点接线，2Pin到6Pin的规格可以对应不同路数的信号传输、低压供电接线，弯角的出线方向可以根据板内的走线方向选择左弯或者右弯，这套模型里的弯角方向统一为侧向90度，能够适配绝大多数侧方出线的结构布局。很多刚接触结构设计的工程师容易忽略接插件的安装空间预留，尤其是弯角排针的出线侧，需要预留足够的手指操作空间或者线束弯曲半径，不能把其他结构件紧贴着接插件出线端布置，否则会导致接线的时候无法顺利插入端子，或者线束弯折角度过大出现内部线芯断裂的问题。另外，绝缘基座的高度也要和板上其他接插件、元器件的高度匹配，在做整机堆叠装配的时候，要保证母座对接公头之后，整体高度不会超出机壳的内部净空，避免合壳的时候压到接线端子造成短路。

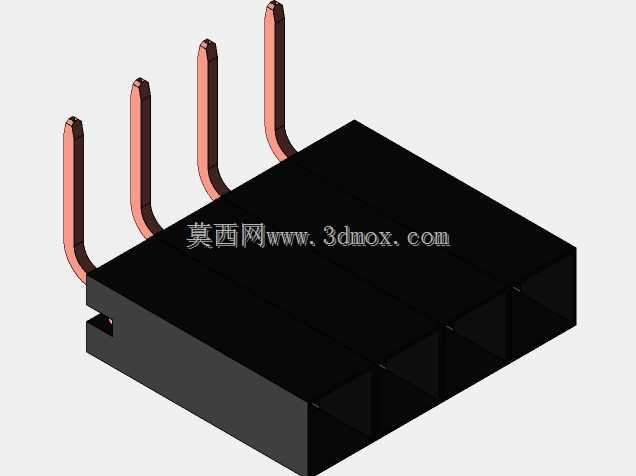

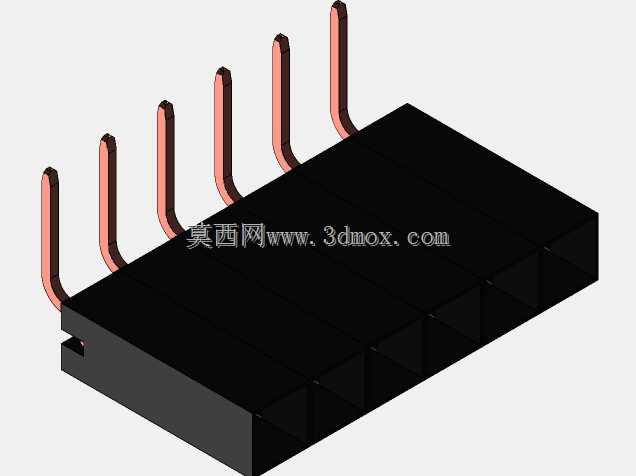

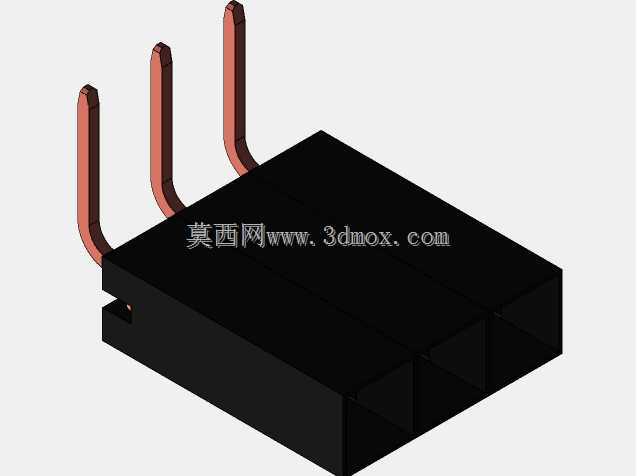

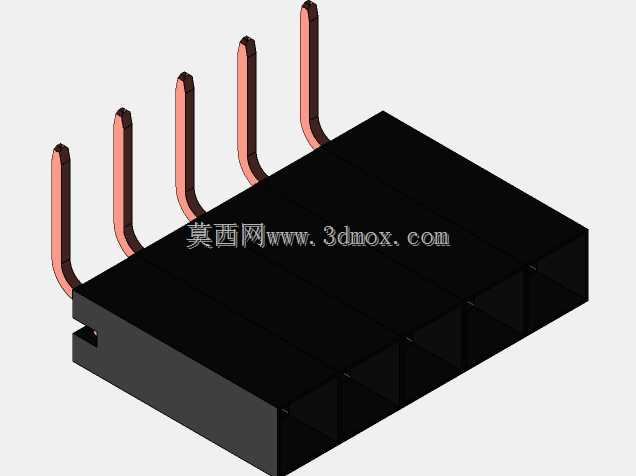

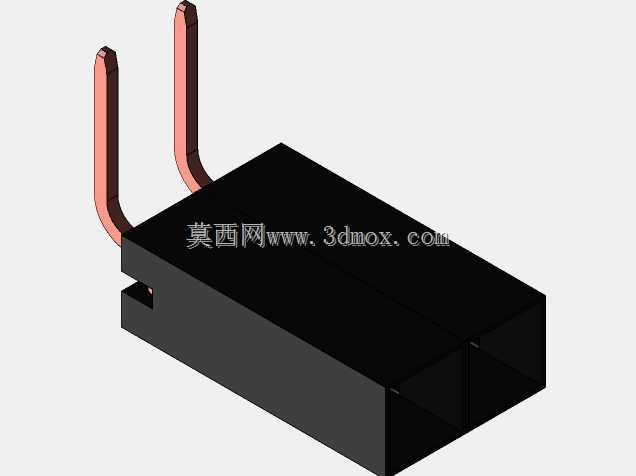

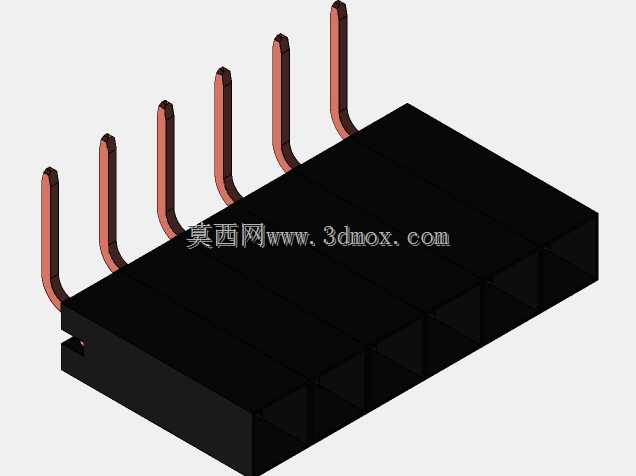

　　针脚的焊接端采用直插式设计，适配常规的波峰焊工艺，不需要做表面贴装的特殊钢网开孔，对于小批量打样或者量产的产品都有很好的工艺适配性，针脚的横截面尺寸为0.64mm见方，和标准2.54mm排针的对接端尺寸完全匹配，插拔力控制在合理区间，既不会因为插拔力过小导致接触不良、容易松脱，也不会因为插拔力过大导致接线的时候操作困难、甚至把焊盘从PCB上扯下来。在电源变压器的配套接线场景里，这类排针母座通常用来连接变压器副边的输出信号线到主控板，因为变压器本身的安装高度通常较高，采用90度弯角的母座能够让接线沿着板面平行引出，顺着变压器的侧面走线，不需要垂直向上绕过变压器本体，能够大幅简化内部线束的走线路径，减少线束的总长度，也能避免线束和变压器的磁芯、散热片产生摩擦破损。做三维建模的时候，每一个规格的Pin数都对应独立的基座长度，从1Pin的单孔基座到6Pin的六孔基座，相邻Pin之间的隔板厚度均匀，既能够保证相邻针脚之间的绝缘性能，也不会因为隔板过厚导致整体宽度超出标准尺寸，针脚的弯折位置距离基座底部的高度经过反复校核，保证焊接到PCB上之后，弯角部分的水平段和PCB板面保持平行，不会出现翘曲或者高低不平的问题，对接的时候公头能够顺利插入，不会出现针脚歪斜导致的接触不良。
