TB6623双板堆叠小型四轴驱动器结构设计

　　在桌面级小型四轴飞行器、微型多轴运动平台这类对安装空间、自重控制要求严苛的应用场景里，单路分立的电机驱动方案往往会占用过多布线空间，板间连线冗余也会增加整机装配的复杂度，甚至带来额外的信号干扰风险，这款采用双板堆叠架构的TB6623驱动模块，正是针对这类紧凑型多轴驱动需求做的结构优化设计。从实际使用场景来看，这类小型Quad驱动器单通道持续输出能力可达1安培，足够驱动微型空心杯电机、小尺寸直流有刷电机这类负载，常见于掌心级四轴无人机、桌面型多轴机械臂关节、小型智能移动机器人的动力驱动环节，相比单块集成四路驱动的电路板，堆叠结构可以在相同的平面投影面积下，完成功率器件与信号处理电路的分层布置，有效降低板上电磁干扰对控制信号的影响。

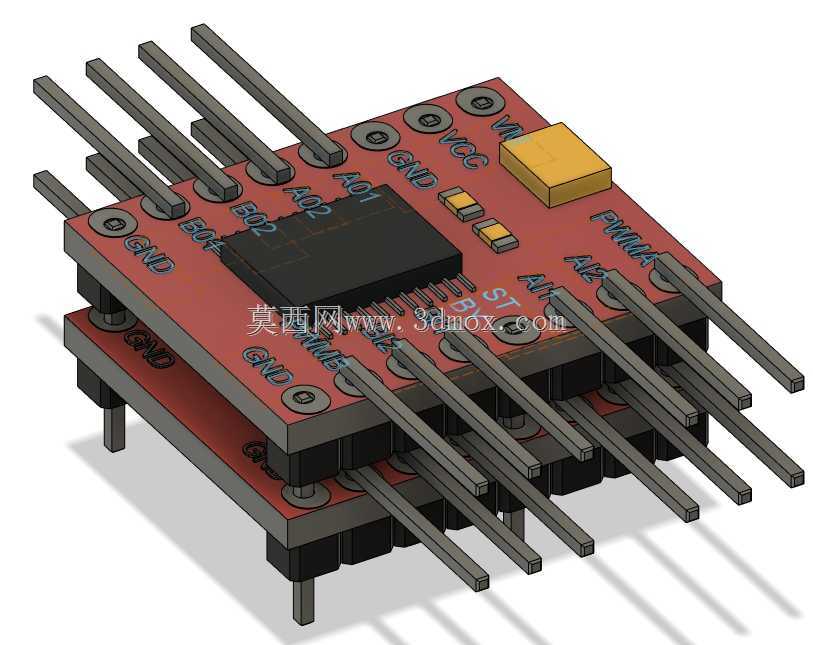

　　设计过程中优先考虑了组装与焊接的便捷性，两块电路板之间采用标准排针排母实现垂直互联，所有对外的信号、功率接口全部采用标准2.54mm间距排针引出，既可以直接插装在标准面包板上做原型验证，也可以通过杜邦线内螺纹接口快速连接主控MCU与对应电机，不需要额外定制特殊规格的连接器，能大幅降低小批量试制阶段的物料采购难度与装配工时。分层结构的设计思路也兼顾了散热需求，功率输出回路布置在下层板靠近安装面的位置，上层板布置信号处理与逻辑控制电路，工作时功率器件产生的热量可以通过下层板的铺铜层快速散出，不会因为热量堆积影响上层控制电路的工作稳定性。

　　从安装边界来看，整个模块的平面尺寸完全匹配标准直插排针的排布宽度，所有引出排针的长度统一，安装时只需要保证下层板底部预留出排针焊接后的突出长度即可，不需要额外设计复杂的安装固定结构，既可以通过排针直接焊接固定在主控板上，也可以借助铜柱配合螺丝做独立安装，适配不同的整机结构布局。板上的元件布局全部遵循焊接工艺要求，大尺寸的功率芯片、电容元件与周边小型阻容元件预留了足够的焊接间隙，不管是手工焊接还是回流焊批量生产，都不会出现元件干涉、焊接连锡的问题。接口定义采用行业通用的排布逻辑，电源输入、电机输出、PWM控制信号的引脚顺序匹配主流开源飞控、小型运动控制板的接口定义，用户做系统集成时不需要重新调整接线顺序，能快速完成驱动部分的搭建。

　　实际选型使用时，需要注意模块的单通道电流承载上限，匹配对应功率等级的电机，避免长时间过载导致板上走线过热；安装时排针与排母的对接需要保证垂直插入，避免斜插导致排针弯折、接触不良；由于采用堆叠结构，两层板之间的排针长度需要统一，保证焊接后两块板保持平行，避免出现板间倾斜导致的元件刮蹭、接触可靠性下降问题。对于结构设计人员来说，在整机布局时只需要预留出对应平面尺寸的安装空间，不需要额外考虑驱动板的异形结构避让，标准的矩形外形可以很方便的嵌入到紧凑的设备腔体内部，配合杜邦线连接的方式，也能灵活调整模块的安装位置，适配不同的整机重心分布要求。
