耐克标识款无线蓝牙耳机保护套结构设计

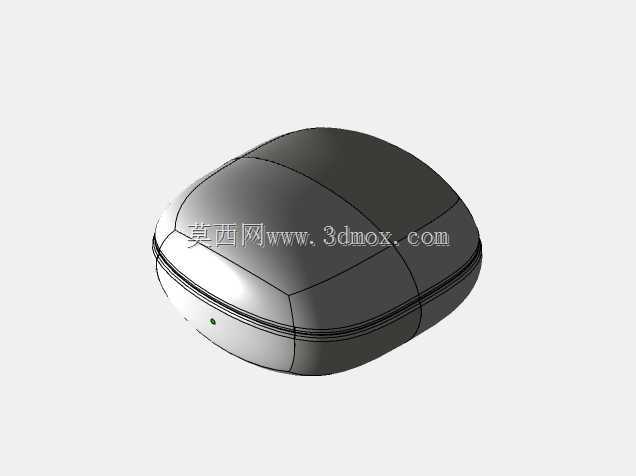

　　这款耳机保护套的设计，首先要锚定适配的真无线蓝牙耳机充电盒本体尺寸，在建模初期就需要把充电盒的三维扫描点云数据导入作为参考基准，预留0.15-0.2mm的装配间隙，既保证套体可以顺畅套入充电盒，又不会因为间隙过大出现松脱晃动的问题。从实际使用场景来看，这类保护套主要面向日常随身携带耳机的用户，需要应对口袋、背包内与钥匙、卡片等硬物的摩擦磕碰，同时还要兼顾日常泼溅、手汗侵蚀的防护需求，所以在结构设计上，套体整体采用全包覆式结构，边缘高出充电盒上下盖合缝位置0.3mm，当充电盒意外跌落时，套体边缘可以先于盒体接触接触面，吸收冲击能量，避免合缝位置开裂、盒体表面刮花。

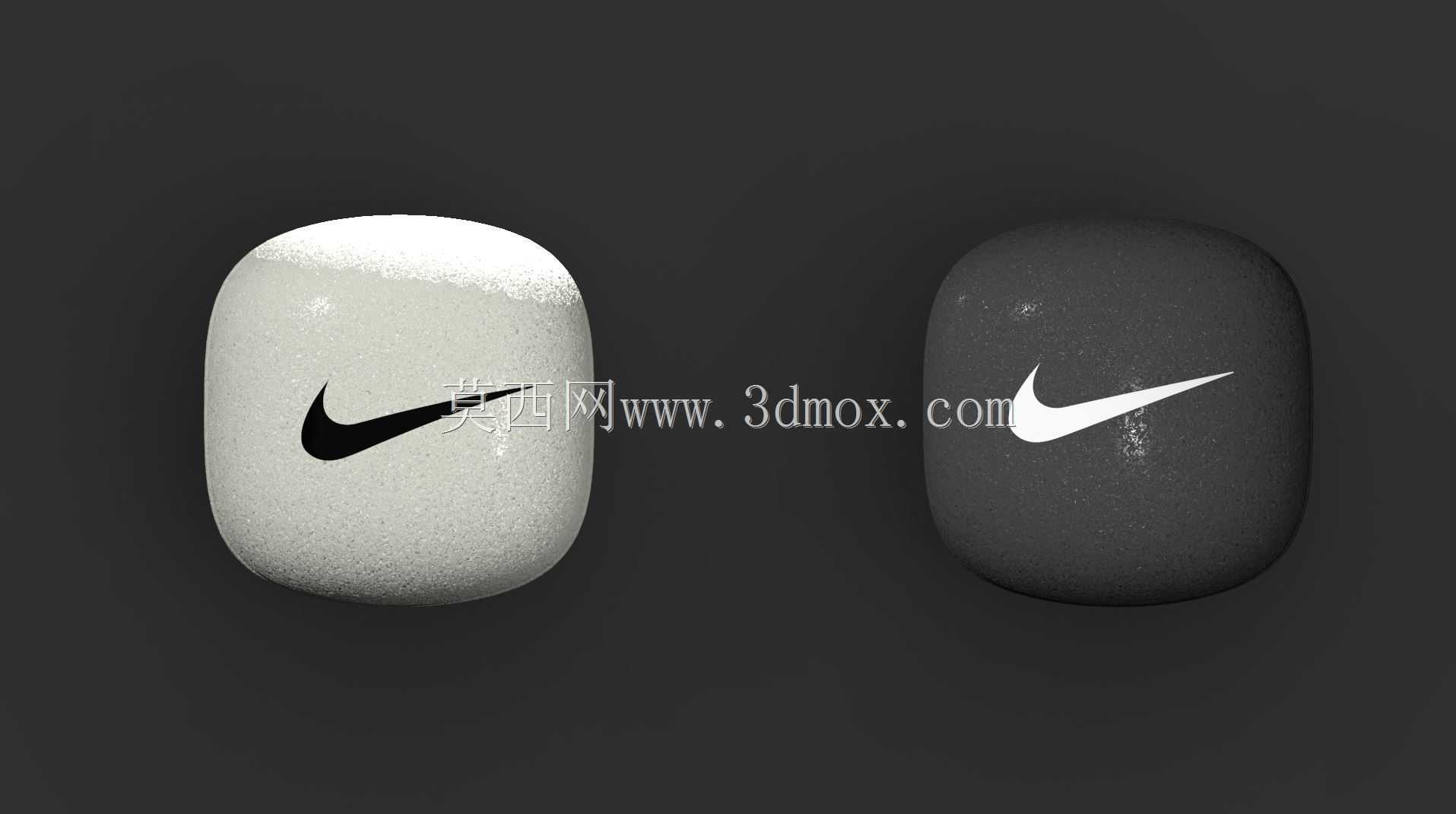

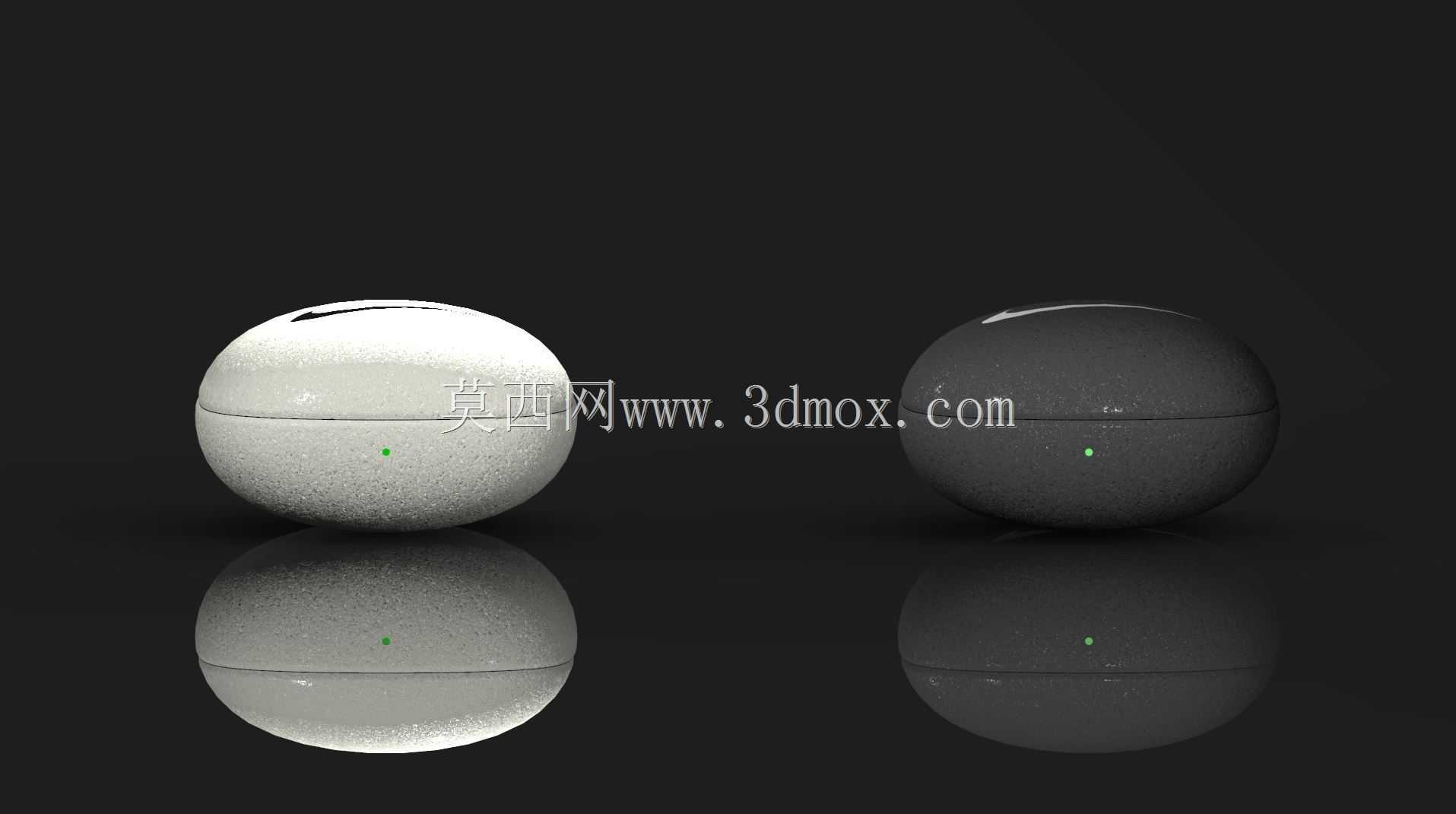

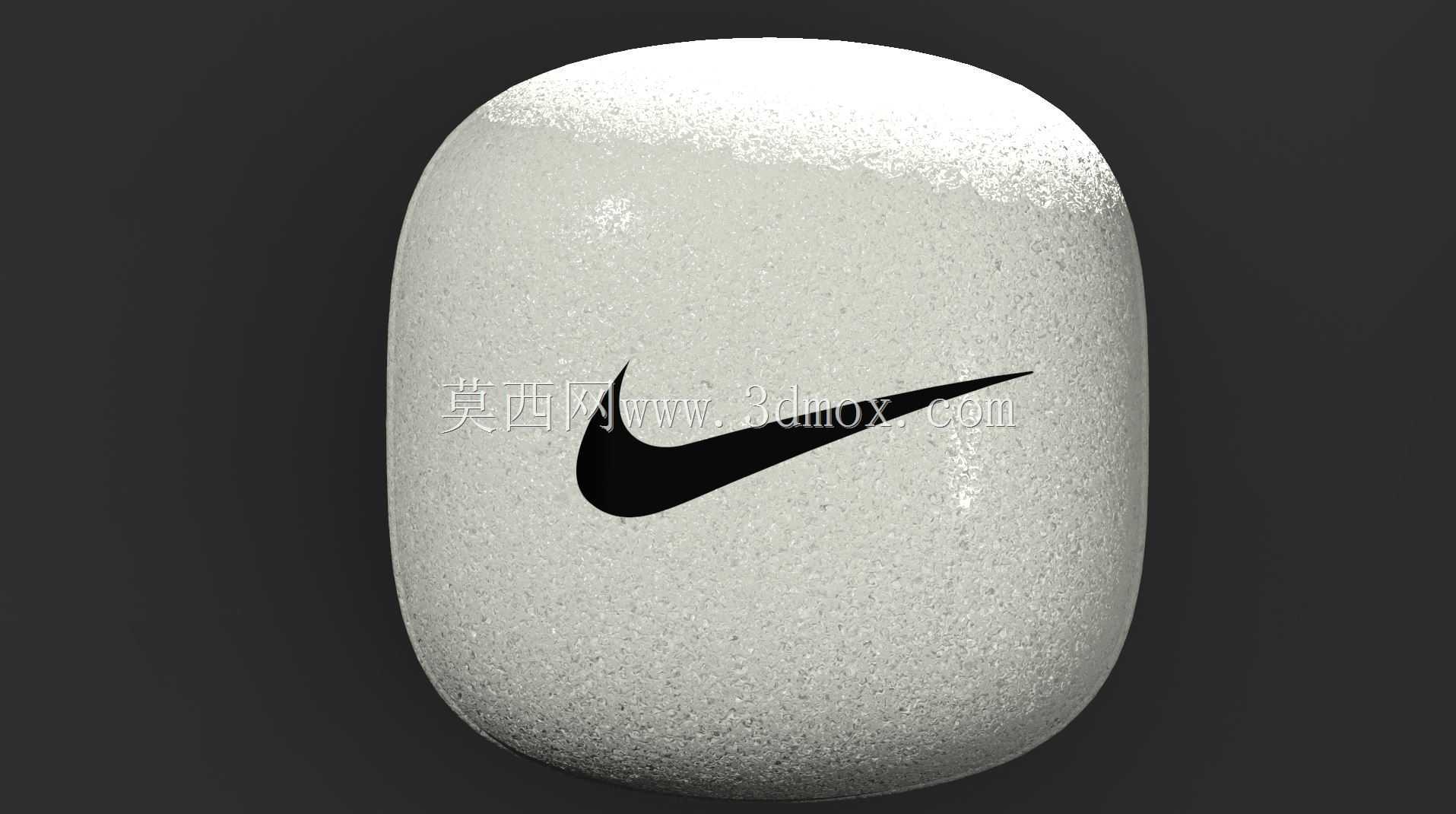

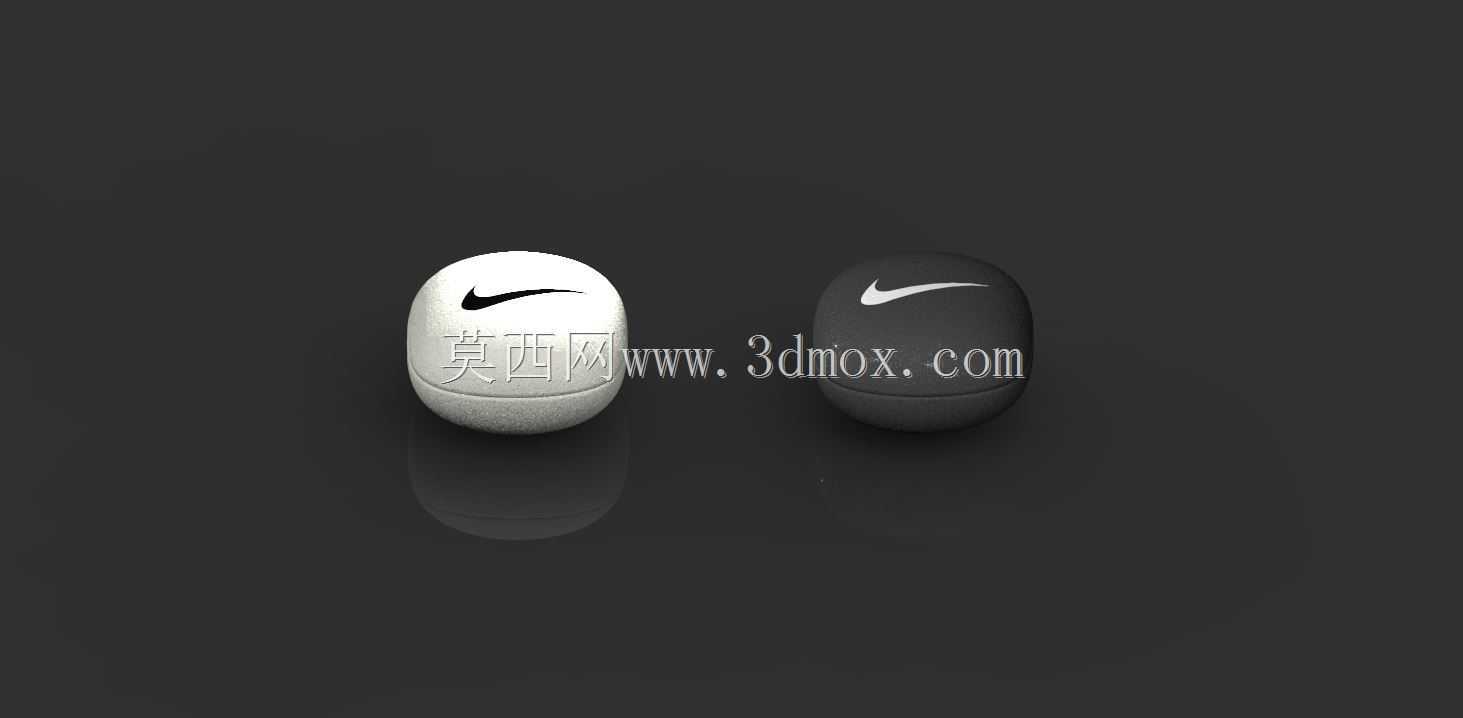

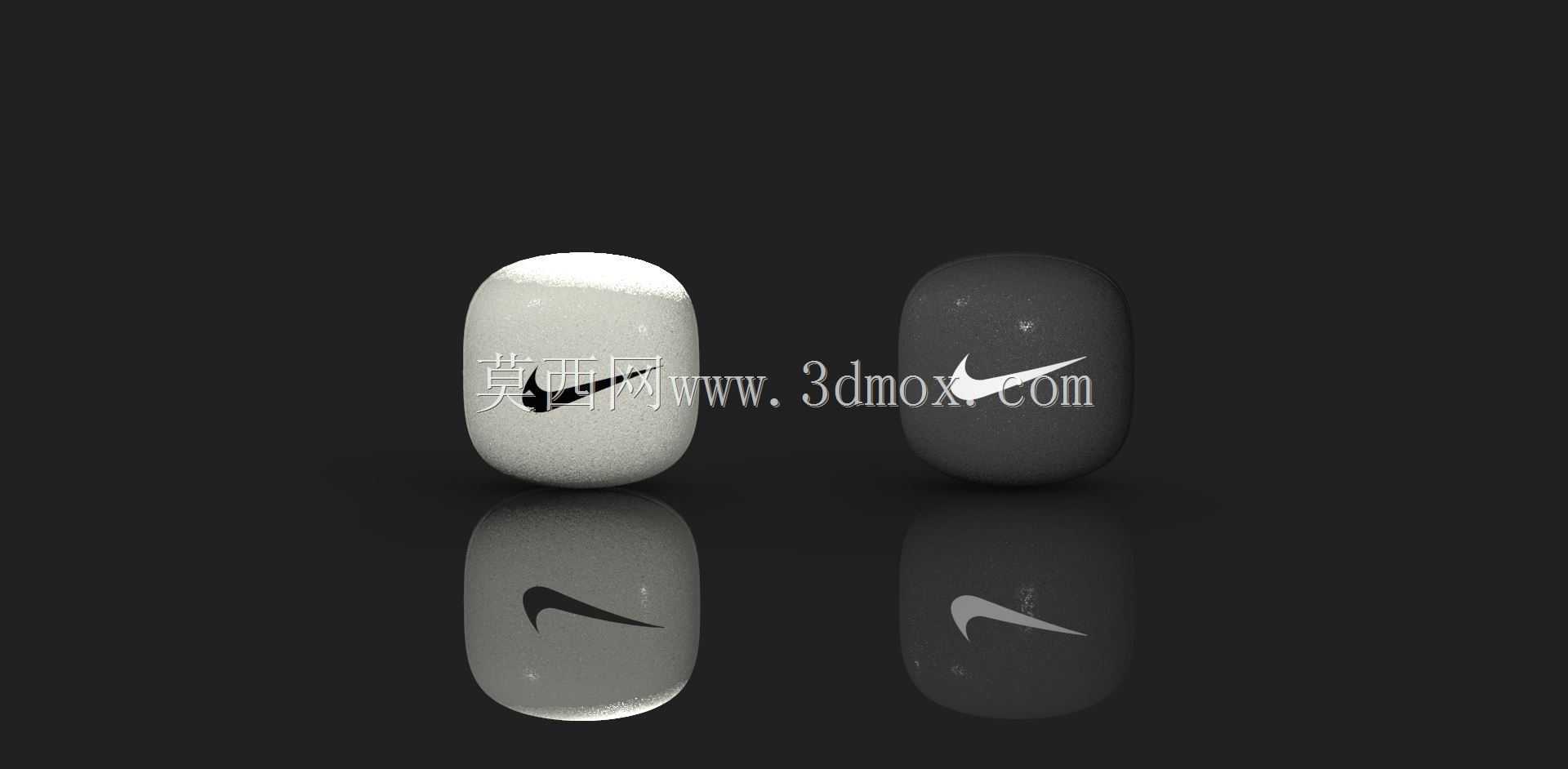

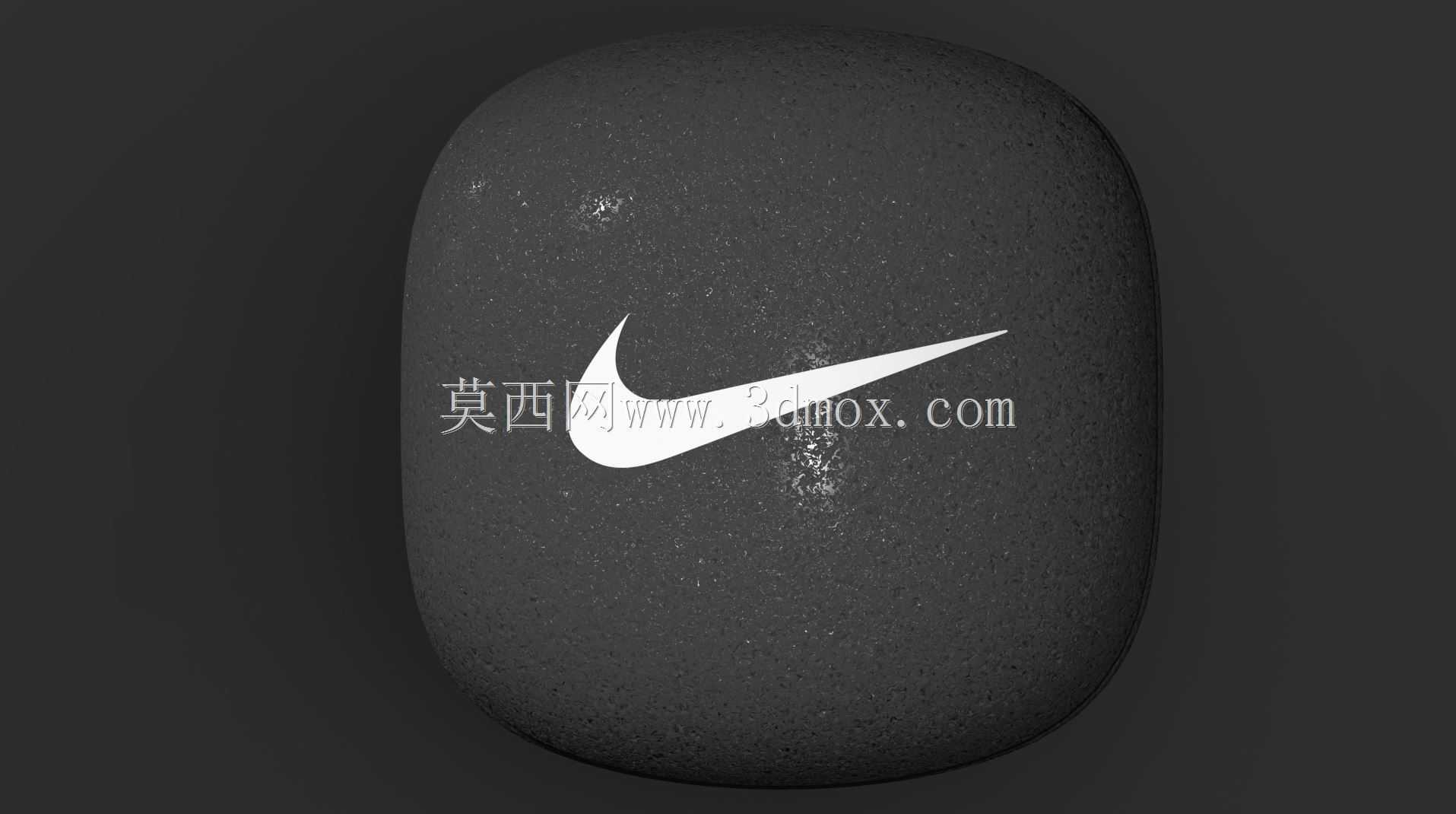

　　外形设计上采用了圆润的椭球造型，完全贴合充电盒本身的弧面轮廓，没有突兀的棱角，握持时的贴合度更好，表面做了类磨砂的肌理处理，既可以减少手汗导致的打滑问题，也不容易残留指纹和污渍。表面的品牌标识采用嵌入式结构设计，标识区域与套体本体做一体化建模，避免后期粘贴标识出现起边、脱落的问题，标识的凸起高度控制在0.2mm，既保证触感上有清晰的辨识度，又不会因为凸起过高容易被剐蹭磨损。

　　从结构细节来看，套体的开合位置做了局部减薄处理，减薄区域的壁厚控制在1.2mm，其余区域壁厚保持1.8mm，这样的壁厚设计既保证了套体整体的结构强度，按压时不会出现过度形变，又能让上盖部分可以顺畅翻开，不会因为壁厚过大导致开合卡滞。底部预留了充电对位的开口，开口边缘做了R0.5的圆角过渡，避免插拔充电线时刮伤线材表面，同时开口的尺寸公差控制在±0.1mm，保证有线充电时插头可以完全插入，不会出现对位偏移、接触不良的问题。侧边的配对按键位置做了对应位置的凸点标识，用户不需要摘下保护套就可以通过触感找到按键位置，凸点的按压反馈力度做了适配调校，按压力度控制在3-5N，和裸机按键的按压力度保持一致，不会出现套上保护套后按键发硬、按不动的问题。

　　设计过程中还要考虑材料成型的工艺性，如果采用硅胶注塑成型的工艺，建模时就要预留均匀的壁厚，避免出现壁厚差过大导致注塑时出现缩痕、缺胶的问题，分型面设置在套体的侧方中线位置，合模线的凸起高度控制在0.05mm以内，后期经过简单的毛边处理就可以达到顺滑的触感，不会出现硌手的问题。内壁做了细微的磨砂纹理处理，增加套体内壁与充电盒表面的摩擦力，避免日常使用过程中保护套与充电盒出现错位、滑脱的问题，同时内壁不会因为过于光滑导致套入后出现真空吸附，想要拆下保护套时难以取下。

　　从实际装配验证的角度，建模完成后需要做干涉检查，确认套体的所有内部结构与充电盒的外部结构没有硬干涉，同时模拟跌落工况下的形变情况，确认在1.2米高度自由跌落至水泥地面时，套体的形变范围不会挤压到内部的充电盒本体，能够有效缓冲冲击力。还要考虑长期使用后的老化问题，结构上避免出现尖锐的内角，所有转角位置都做圆角过渡，减少应力集中点，避免长期弯折、挤压后出现开裂的问题，提升产品的使用寿命。
