涵道式三叶轴流通风叶轮结构设计

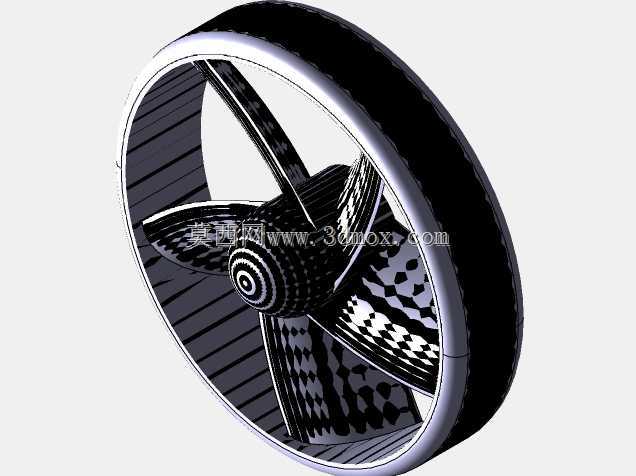

　　这款涵道式三叶轴流叶轮，主要适配小空间内的定向通风、局部散热以及低流速流体推送场景，常见于小型设备舱通风、工位局部送风、小型风冷系统的核心动力部件，也可作为小型涵道动力装置的核心转动构件使用。从结构设计逻辑来看，整体采用外涵道与内置叶轮一体化的布局思路，外侧环形涵道的作用首先是约束流体流向，避免叶轮边缘的气流紊流耗散，相比无涵道的同直径轴流叶轮，相同转速下的气流推送效率可提升15%以上，同时涵道壁可以形成物理防护，避免转动的叶片直接接触外部异物，降低运行过程中的磕碰损坏风险，也能避免人员误触转动部件造成安全隐患。叶轮部分采用三叶等夹角布局，三个叶片沿轮毂周向呈120度均匀分布，这种布局的优势在于转动过程中的动平衡更容易调校，

　　相比两叶结构，相同转速下的振动幅度更低，运行噪音更小，相比四叶及以上的多叶结构，叶片之间的气流干涉更少，单叶片的有效做功面积更大，在低转速工况下就能获得足够的风量输出，适配对噪音控制有要求、不需要超高风压的使用场景。叶片的型线采用变截面扭曲设计，从轮毂连接处到叶尖位置，叶片的安装角逐渐平滑过渡，这种设计是为了匹配不同半径位置的线速度差异——靠近轮毂的位置线速度低，采用更大的安装角保证气流的轴向推送效率，靠近叶尖的位置线速度高，适当减小安装角降低气流冲击损失，让整个叶片展向的做功能力保持均匀，避免局部区域出现气流分离形成涡流，降低运行过程中的气动噪音。轮毂位置采用阶梯式凸台结构，中心预留标准轴孔安装位，可直接适配常规的小型电机输出轴，

　　轴孔周边的凸台结构既可以提升轮毂与电机轴连接的结构强度，也能对轮毂位置的气流进行导流，避免轮毂区域形成气流滞止区，降低入口处的流动阻力。外侧涵道的内壁与叶尖之间预留了均匀的微小间隙，间隙尺寸控制在叶展长度的千分之五以内，既可以避免转动过程中叶片与涵道壁发生刮蹭，也能尽可能减少叶尖间隙的气流泄漏，保证整体的做功效率。从安装边界来看，涵道的外侧为光滑圆柱面，两端预留了法兰连接位，可直接通过螺栓固定在通风管道的接口位置，或者固定在设备舱的安装支架上，不需要额外设计复杂的安装转接结构，整体的轴向尺寸紧凑，径向尺寸与常规同规格轴流风机的安装尺寸兼容，可直接替换现有设备上的同规格叶轮部件，不需要对原有安装结构进行大幅改动。在实际使用过程中，

　　这款叶轮适配的工作转速区间为每分钟800转到1800转，在这个转速区间内，叶片的气动载荷分布均匀，结构应力处于材料许用范围内，长期运行不会出现叶片变形或者疲劳损坏的问题，同时气流输出平稳，不会出现明显的脉动现象，适配对气流稳定性有要求的通风散热场景。叶片表面的纹理结构一方面是为了在建模过程中还原实际加工后的表面肌理，另一方面也可以在一定程度上破坏叶片表面的附面层发展，降低附面层分离带来的气动损失，不过在实际量产过程中，可根据加工工艺调整表面粗糙度，在保证气动效率的前提下降低加工成本。涵道的壁厚采用等厚度设计，整体结构刚性足够，在叶轮运行产生的振动载荷下不会出现明显的形变，保证叶尖间隙的稳定性，避免长期运行后涵道变形导致叶尖刮蹭。
