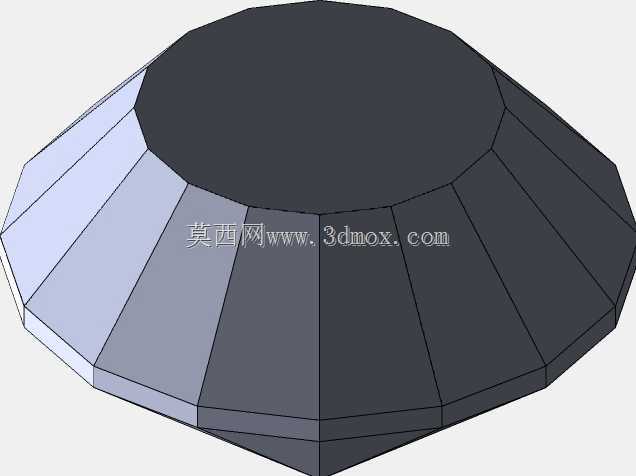

多面切割宝石造型结构三维建模作品

　　本次完成的多面切割仿宝石造型结构，在建模过程中首先参考了标准圆钻的刻面排布逻辑，但并未完全照搬珠宝行业的切工比例，而是结合机械加工的可实现性调整了各刻面的夹角与衔接关系，避免出现过于尖锐的棱边导致后续加工时出现崩边问题。从结构特性来看，该造型整体为回转对称的多面体结构，顶部为平整的圆形台面，围绕台面均匀分布多层倾斜刻面，每一层刻面的倾斜角度逐层变化，从靠近台面的大角度倾斜逐步过渡到底部的收尖结构，所有相邻刻面之间的棱线均做了微小的圆角过渡处理，既保留了多面切割的棱角质感，也消除了应力集中的风险。

　　在实际应用场景中，这类多面切割造型并非仅用于珠宝展示领域，在工业场景中也有诸多适配方向，比如光学设备中的导光结构端头、装饰性机械旋钮的外观件、高端设备的状态指示透光件、文创类机械产品的装饰配重块等，都可以采用这类结构作为基础造型进行适配修改。建模过程中首先确定了整体的高度与最大外径的比例关系，将整体高度控制为最大外径的0.6倍左右，这个比例既符合视觉上的协调感，也能保证如果采用透光材料制作时，光线在内部刻面的反射路径符合预期的折光效果。

　　设计思路上没有采用复杂的曲面建模方式，而是通过基准面绘制草图后逐一切割实体的方式完成，每一个刻面都对应一个独立的切割基准，所有基准均围绕中心回转轴线做圆周阵列排布，保证同层刻面的角度、尺寸完全一致，避免出现不对称的视觉偏差。在处理刻面之间的衔接时，特意调整了相邻层刻面的错位角度，让上层刻面的棱线恰好落在下层两个刻面的中间位置，这种排布方式既符合传统宝石切工的视觉美感，也能让结构的整体刚性更好，不会出现某一方向上连续的薄弱棱线。

　　从安装边界的角度考虑，该造型的底部预留了平整的安装贴合面，没有采用完全收尖的结构，而是在最底部设置了直径为整体最大外径1/8的圆形平面，这个平面可以直接用于粘接、过盈配合或者加装固定嵌件，不需要额外做结构修改就能满足大部分安装场景的需求。如果用于透光场景，只需要在底部平面位置预留光源安装位，光线进入实体后会在各个倾斜刻面上发生反射与折射，呈现出类似宝石的光影效果；如果用于金属材质的装饰件，各刻面经过抛光处理后会呈现出丰富的光影层次，比普通的圆弧面或者平面装饰件的视觉质感更强。

　　建模过程中特意校验了所有刻面的法向角度，保证每一个倾斜面的角度都符合常规机加工的可加工范围，没有出现倒扣或者角度过小无法加工的面，不管是采用CNC铣削加工、3D打印加工还是注塑成型，都不需要做额外的结构拆件就能直接生产。针对不同的加工工艺，还可以根据需求调整棱边的圆角大小，如果是采用金属铣削加工，棱边圆角可以设置为0.1-0.2mm，避免加工后出现锋利的毛边；如果是采用亚克力或者玻璃材质的光学件，棱边圆角可以适当放大到0.3mm，减少光线在棱边位置的散射，提升整体的折光效果。

　　在结构校验阶段，对整体的壁厚做了统一规划，如果是作为空心的装饰外壳，整体壁厚可以控制在1.5-2mm，所有刻面位置的壁厚保持均匀，不会出现壁厚差异导致的注塑缩痕或者3D打印的填充不均问题；如果是作为实心的配重块或者光学导光件，则不需要考虑壁厚问题，只需要保证整体的密度均匀即可。另外，该造型的所有刻面均为平面结构，没有复杂的自由曲面，不管是后续做表面处理比如电镀、喷漆、抛光，都比曲面结构更容易获得均匀的表面质量，不会出现曲面抛光时的棱面模糊问题。

　　从实际适配的角度出发，该结构可以根据不同的使用场景灵活调整尺寸，小到直径几毫米的设备按键帽，大到直径几百毫米的装饰性展示件，都可以通过等比例缩放的方式快速调整，不需要重新建模，只需要在缩放后重新校验安装面的尺寸与棱边圆角的大小即可。比如用作设备的旋钮帽时，可以在中心位置预留轴孔与止转位，直接套在电位器或者转轴上使用；用作装饰铭牌时，可以在顶部台面上预留激光雕刻的平面区域，雕刻标识内容后不会破坏整体的多面切割质感；用作光学导光柱时，可以调整各刻面的倾斜角度，让光线按照预设的路径反射到指定的出光位置，比普通的圆柱形导光柱的出光效果更均匀，视觉效果更精致。
