80120规格工业铝型材截面结构设计

　　这款80系列宽幅工业铝型材，是重型设备机架搭建场景中常用的基础结构件，在自动化生产线主框架、大型设备防护围挡、重载物料周转台架、机床外围防护结构的搭建中应用十分广泛。区别于小规格轻型铝型材，该款型材的截面宽度达到120mm，单侧壁厚做了加厚处理，能够承受更高的静载荷与动态冲击载荷，在跨度超过1.5米的长行程机架搭建中，不需要额外增加加强筋就能满足挠度变形控制要求，大幅减少框架搭建时的辅件使用量。

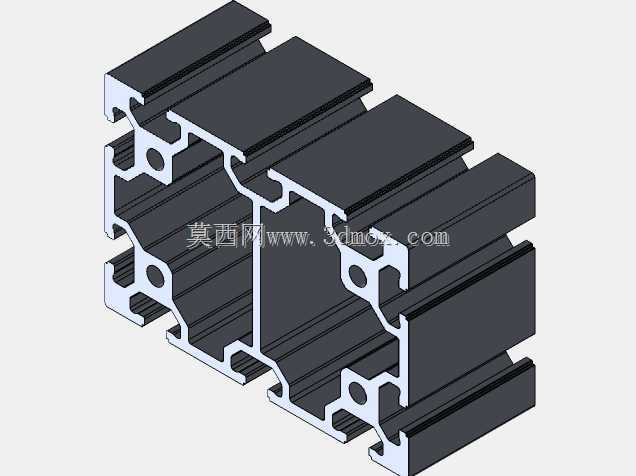

　　从截面结构设计来看，型材两侧对称布置了标准T型槽道，槽道尺寸符合工业铝型材通用安装规范，可直接适配标准T型螺栓、法兰螺母等配套紧固件，不需要额外在型材表面打孔攻丝，组装时可以根据实际需求灵活调整安装位置，后期设备改造调整时也能快速拆装重组。截面内部的空腔采用多腔室加强筋布局，筋板厚度与外壁保持一致，在保证整体抗弯、抗扭截面系数的同时，尽可能控制型材的单位长度重量，降低整体机架的自重负载。型材两端的安装定位槽做了圆弧过渡处理，既能够避免挤压生产时的应力集中问题，也能在多根型材拼接时，配合专用角件实现快速定位，减少组装时的对齐调整时间。

　　在实际选型应用中，这款型材常作为机架的主梁结构使用，上下端面的平面度经过挤压后校直处理，表面平面度公差控制在每米0.2mm以内，可直接在表面安装直线导轨、输送辊道、拖链槽等功能部件，不需要额外加装安装垫板。型材的安装边界设计充分考虑了配套辅件的适配性，相邻型材拼接时，采用标准角码连接的情况下，拼接缝隙可以控制在0.1mm以内，配合端面的密封槽条安装，能够有效避免切削液、粉尘进入型材空腔内部，适配机加工车间、焊接车间等多粉尘、多切削液的复杂工况环境。

　　设计这款型材的截面时，需要兼顾挤压生产的工艺性与实际使用的结构强度，内部筋板的连接位置全部采用圆角过渡，避免挤压成型时出现金属流动不均导致的型材变形、表面凹痕等缺陷。槽道的开口尺寸经过反复校核，既能够保证标准紧固件的顺利装入，也能避免槽道开口过大导致紧固件连接时的接触面积不足，影响连接刚性。型材表面采用阳极氧化处理，氧化膜厚度符合工业级使用标准，表面硬度达到HV250以上，日常使用中不容易出现表面划伤、腐蚀等问题，不需要额外做表面喷涂处理，降低后续的表面处理成本。

　　在设备组装的实际场景中，这款型材可以和同系列的8040、8080规格铝型材实现槽道对齐拼接，不需要定制特殊的转接件，能够根据不同的负载要求灵活搭配不同规格的型材搭建整体框架，兼顾结构强度与搭建成本。针对需要安装安全防护门、传感器安装支架、管线线槽等附属部件的场景，型材侧面的多道T型槽可以同时满足多个部件的并行安装，不会出现安装位置冲突的问题，大幅提升框架搭建的灵活性。对于需要经常调整工位布局的生产线来说，采用这款型材搭建的机架不需要焊接作业，全部采用紧固件连接，拆装重组时不会破坏型材本身的结构，材料重复利用率远高于焊接钢结构机架，长期使用的综合成本更低。
