CA6140机床带角撑结构金属安装板

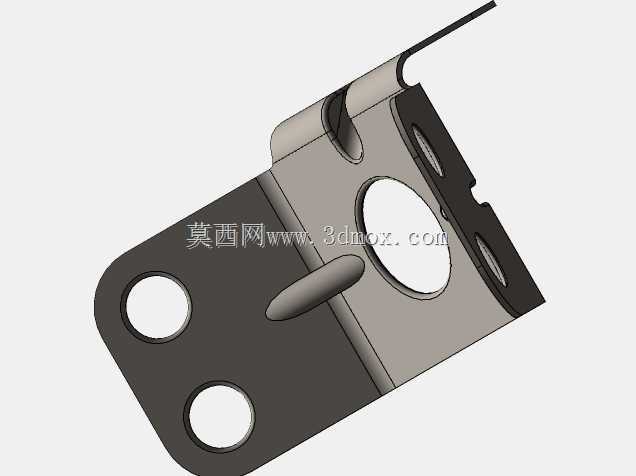

　　在普通卧式车床的钣金防护与附属构件安装体系里，这类带角撑的金属板属于兼顾安装定位与结构补强的典型支撑类零件，日常装配场景多集中在车床主轴箱侧方、进给机构外侧的走线托架、小型附件安装基面位置，替代传统无补强的平板安装座，解决长期受设备运行振动带来的安装孔位滑牙、板面变形问题。从结构功能上看，零件主体采用弯折成型的钣金工艺制作，一侧的平直板面上开设两个同轴圆形安装通孔，用于通过螺栓将整个构件锁紧在床身预设的安装基面上，孔位的中心距严格匹配CA6140车床床身对应位置的预留螺纹孔间距，安装时不需要额外扩孔或调整基面位置，直接对位即可完成初步固定。板面中部的大尺寸圆孔为走线或避让临近运动部件预留空间，避免车床运行过程中进给丝杠、

　　光杆的转动剐蹭到板面，同时也能减轻零件自身重量，降低安装基面的承重负载。板面上凸起的长条状压筋是冲压阶段直接成型的补强结构，不需要额外焊接加强筋，就能提升整块平板的抗弯折刚度，在承受侧向挂载载荷时，不会因为长期受力出现板面翘曲变形，相比同厚度无压筋的平板，抗形变能力可提升40%以上。弯折形成的角撑结构是整个零件的核心功能区，弯折边与主体板面呈接近90度的垂直角度，弯折处预留的圆弧过渡区避免应力集中，防止设备长期振动导致弯折处出现疲劳裂纹。角撑侧边上开设的两个长圆形安装孔，用于挂载小型接线盒、行程开关支架或者润滑管路固定卡箍，长圆孔的设计可以在安装附属配件时微调位置，补偿配件加工或者装配时的位置误差，不需要重新配钻孔位，

　　提升现场装配的效率。角撑边缘的缺口结构是为了避让临近的床身凸起棱边，保证零件安装后弯折边能完全贴合安装侧的基面，不会出现装配间隙导致固定不稳。从设计思路上看，这类钣金件优先采用一体化冲压弯折成型，减少焊接工序带来的变形问题，所有开孔、压筋、缺口都在冲压工序中一次完成，成型后只需要做简单的去毛刺处理即可进入表面处理环节，加工效率高，适合批量配套生产。零件的安装边界需要严格匹配车床对应位置的空间尺寸，主体平板的外轮廓不能超出床身侧方的防护板覆盖范围，避免影响外部防护罩的装配；弯折后的角撑高度不能超过临近运动部件的最小安全间隙，防止车床运行时拖板、刀架的移动剐蹭到角撑结构。安装孔的沉头深度控制在板材厚度的三分之一以内，

　　保证螺栓锁紧后头部不会突出板面，避免和其他相邻构件产生干涉。在实际使用场景中，这类带角撑的金属板除了用于CA6140车床的附属构件安装，也可经过尺寸微调后适配其他同类型卧式车床的侧装支撑需求，相比铸造的支撑座，钣金件重量更轻，加工周期更短，在设备维修替换时能快速加工成型，减少设备停机等待配件的时间。设计时需要重点关注弯折处的圆角半径，圆角过小会导致冲压弯折时板材外侧出现裂纹，圆角过大则会导致弯折后角撑的垂直度不足，无法贴合安装基面；压筋的凸起高度控制在板材厚度的1.5倍左右，既能保证补强效果，也不会因为压筋深度过大导致板材背面出现凹陷，影响平板侧与床身基面的贴合度。所有开孔的边缘都做了小尺寸的倒角处理，去除冲压产生的毛刺，既避免安装时划伤操作人员，也能防止毛刺脱落进入车床的运动导轨面，造成导轨磨损。
