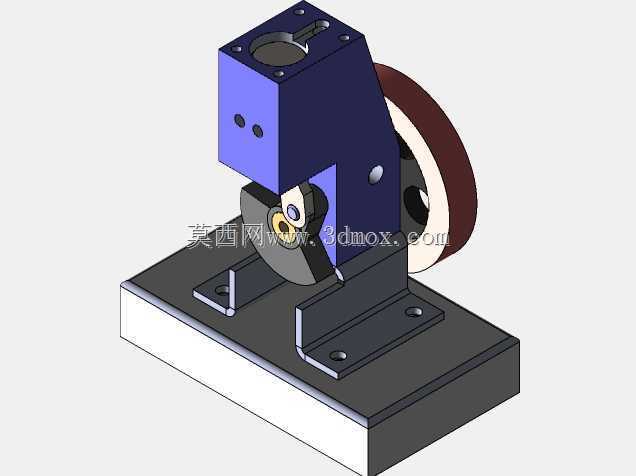

台式气动冲压执行机构三维结构

　　这套台式气动冲压执行机构，核心动力来源为集成式气动马达单元，常被布置在小型零部件加工工位、电子元器件引脚冲切、薄金属片材成型、塑胶件水口裁切的生产场景中，相比传统电机驱动的小型冲压设备，气动驱动的形式响应速度更快，冲切行程的末端冲击力可通过供气压力灵活调节，不会出现电机过载烧损的问题，在小吨位冲切作业场景下的设备维护成本更低。从结构布局来看，整套机构采用立式安装的设计逻辑，底部为整块加工的钢制安装底座，底座上预留了两组对称的安装腰型孔，可直接通过T型螺栓固定在标准铝型材工作台或者钢制工装台面上，安装边界的长宽尺寸适配常规小型工位的摆放需求，不会占用过多操作空间，底座上方通过L型支撑立板承载上部的气动马达主体，

　　立板与底座之间采用内六角螺栓锁紧，结合定位销保证装配后的同轴度，避免长期冲切作业出现连接松动。气动马达主体的输出端直接连接偏心曲柄结构，将气动马达输出的旋转运动转化为冲头的上下往复直线运动，这种直连驱动的设计省去了中间的皮带、齿轮传动环节，动力传递的损耗更低，冲头的往复频率可通过进气流量阀实时调节，适配不同材质工件的冲切节拍需求，冲头侧方设置了导向块，对冲头的上下运动进行径向约束，避免冲切过程中出现偏载，保证冲切位置的精度。机构后侧配套的惯性轮结构，主要作用是储存气动马达输出的旋转动能，在冲头接触工件的瞬间释放能量，保证冲切力的稳定输出，不会因为供气压力的小幅波动出现冲切无力、毛边过大的问题，惯性轮与输出轴之间采用平键连接，

　　拆装维护时可快速拆卸更换。在实际选型适配过程中，这类气动冲压机构可根据冲切工件的厚度、材质调整供气压力范围，常规0.4-0.7MPa的车间常规供气压力即可满足大部分薄材冲切的需求，不需要额外配置增压设备。设计过程中，冲头的安装位置预留了标准的夹具接口，可根据不同的加工需求更换冲切刀模、压装头、铆接头等不同的执行端头，拓展设备的使用场景，不需要对主体结构进行大幅改动。从安装边界来看，整套机构的重心完全落在底部底座的支撑范围内，即使在最高冲切频率下运行也不会出现晃动，不需要额外加装地脚固定，适合在流水线旁的独立工位灵活布置，相比大型冲压设备的安装门槛更低。导向块与冲头的配合面采用了自润滑材料镶嵌设计，长期往复运动不需要频繁加注润滑油，

　　减少日常维护的工作量，气动马达的进气口设置在主体上部，连接气管后不会对冲头的运动行程造成干涉，排气口配套了消音结构，降低车间作业环境的噪音污染。在结构细节处理上，所有外露的连接螺栓都采用内六角沉头设计，避免作业过程中勾挂操作人员的衣物或者工件，底座的上平面经过铣削加工，平面度满足工装定位的基准要求，可直接在底座上安装工件定位夹具，不需要额外进行基准面加工。这套结构的三维建模过程中，所有配合面都按照实际加工公差进行了间隙预留，运动部件之间不存在干涉问题，可直接用于工程出图或者样机加工参考，对于需要搭建小型冲压工位的工程人员来说，可直接在这套结构的基础上根据自身的工件尺寸调整冲头行程、底座安装孔位，缩短设计周期。
