CA6140车床用钣金安装面板结构设计

　　这款钣金面板是CA6140普通车床操作区域的配套结构件，在车床整体布局中承担着操作界面承载、内部线路防护、安装基准定位的多重作用，日常加工场景中，操作人员频繁接触的各类控制按钮、状态指示灯、进给调节旋钮都需要依托该面板完成固定安装，同时面板还能遮挡车床主轴箱下方的布线腔体，避免切削过程中飞溅的铁屑、切削液渗入电气连接部位造成线路短路或元件损坏。

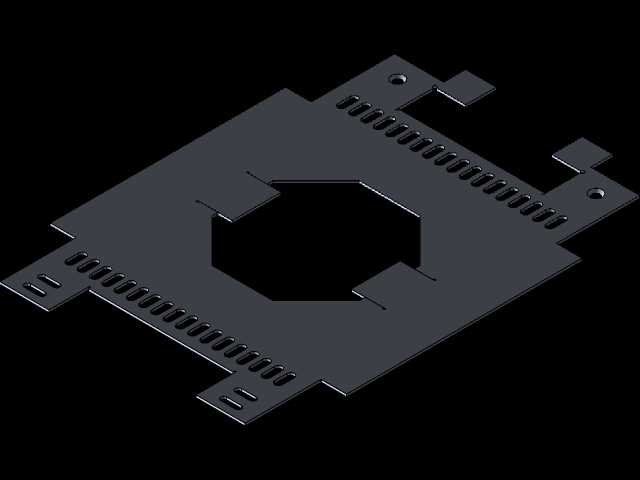

　　从结构设计逻辑来看，整个面板采用单张金属薄板经冲压、折弯工艺一体成型，没有额外的拼接焊缝，既减少了加工工序的累计误差，也能提升整体结构的抗振性能——毕竟车床在重切削工况下会产生持续的低频振动，分体拼接的面板长期使用容易出现连接松动、接缝错位的问题，一体成型的结构能很好规避这类故障。面板中部预留的六边形镂空区域，是为车床主轴转速调节手柄预留的操作避让空间，镂空边缘做了向内的翻边处理，一方面可以提升镂空部位的结构刚度，避免薄板受力出现边缘变形，另一方面翻边形成的圆滑过渡能消除锐边，防止操作人员调整手柄时被板材切口划伤。

　　面板两侧排布的多组长条形开槽，是对应车床内部走线的线束过孔与散热通道，开槽的宽度经过精确核算，既能保证常规线径的控制线缆顺利穿过，又不会因为开孔过大导致铁屑容易掉入腔体，开槽的排布方向顺着面板折弯的应力走向设置，不会因为开孔破坏板材整体的受力结构。面板边角位置预留的几个小型凸耳结构，是面板与车床床身连接的安装定位点，每个凸耳上都冲有定位沉孔，安装时可以先通过凸耳与床身上的定位销完成预定位，再拧入固定螺丝，能大幅提升现场装配的效率，也能保证面板安装后的位置精度，避免后续安装按钮、手柄时出现对位偏差。

　　在安装边界的尺寸控制上，这款面板的整体外轮廓完全匹配CA6140车床主轴箱侧方的安装空位，面板边缘的折弯边高度刚好与床身的安装止口贴合，折弯角度控制在90度±0.2度的公差范围内，安装后不会出现边缘凸起或缝隙过大的问题。面板表面做了哑光喷塑处理，在车间复杂光照环境下不会产生反光干扰操作人员的视线，同时喷塑层也能提升板材的防锈能力，长期接触切削液雾气也不容易出现锈蚀脱落的情况。

　　实际应用中，这类钣金面板除了作为新机床的原装配件，也可用于老旧CA6140车床的维修替换，很多服役年限较长的车床原面板会因为长期受切削液腐蚀、外力磕碰出现变形、锈蚀的问题，直接替换该面板就能快速恢复操作区域的防护与安装功能，不需要对床身结构做任何改动。设计过程中也充分考虑了钣金加工的工艺性，所有折弯内角都预留了合理的折弯半径，避免折弯时出现板材开裂的问题，所有开孔、开槽的位置都避开了折弯变形区，冲压加工时不需要额外做工艺补强，能有效降低批量加工的成本。面板上不同功能区域的开孔位置都经过人机工程校核，常用操作按钮的安装高度刚好对应操作人员站立时的手部舒适操作区间，不需要过度抬臂或弯腰就能完成操作，长时间加工作业也不容易产生操作疲劳。
