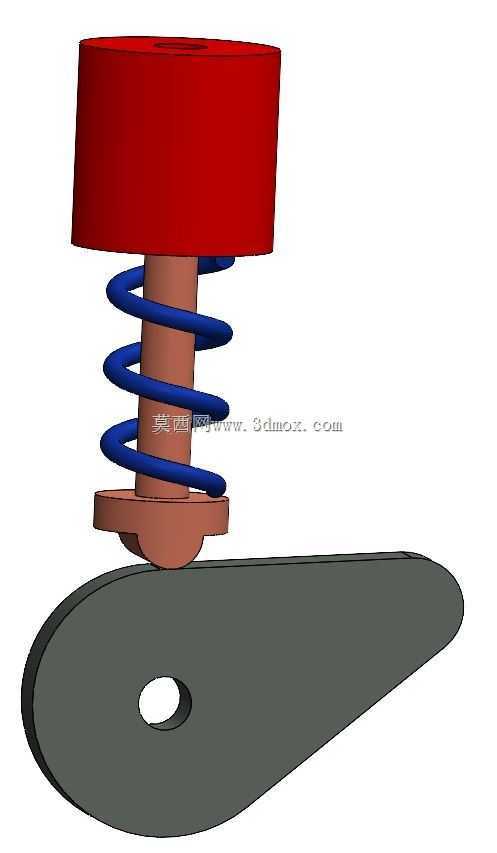

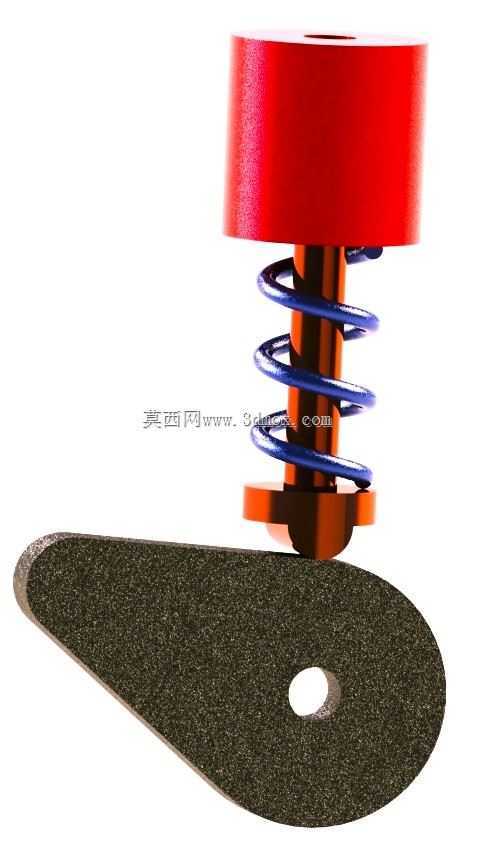

这套盘形凸轮搭配弹簧复位从动件的传动结构,是自动化进给、轻工包装、纺织机械里极为常见的间歇动作执行单元,核心作用是把输入轴的连续回转运动,直接转化为从动件端的规律往复直线位移,不需要额外搭配连杆转换结构,整体传动链短,动作响应滞后量小,在小行程高频往复的工位上适配性极强。从实际应用场景来看,这类结构常被用在机床的自动送料挡料工位、小型包装设备的封盒顶出工位、印刷设备的纸张递纸吸嘴驱动工位,相比气缸直驱的方案,它的动作时序完全和主轴转角绑定,不需要额外布置电磁阀、位置传感器来做时序匹配,只要主轴转速稳定,从动件的升程、回程、停歇节奏就能完全匹配整机的工位动作节拍,不会出现气动元件常见的气压波动导致的动作错位问题。
设计这套结构的时候,首先要敲定的是从动件的运动规律,不能直接用简单的等速轮廓,不然升程起始和终止位置会存在刚性冲击,用在每分钟百次以上的往复工况下,从动件和凸轮接触面的点蚀磨损会非常快,通常会优先选择修正正弦加速度或者等加速等减速组合的运动曲线,在升程前半段用等加速曲线降低启动冲击,后半段过渡到等减速曲线,临近停歇段的时候预留0.5-1毫米的缓冲段,避免从动件到达最高位置时和限位结构发生硬碰撞。弹簧的选型是这套结构的核心设计点,不能只按从动件的复位力来选刚度,要核算整个升程回程周期内的弹簧力变化,保证在凸轮轮廓的任意转角位置,弹簧的压紧力都能抵消从动件的运动惯性力,尤其是高速工况下,回程段如果弹簧力不足,从动件会脱离凸轮轮廓表面,出现跳顿、异响的问题,直接打乱整机的动作节奏;但弹簧刚度也不能选得过大,不然会加大凸轮和从动件接触端面的接触应力,加剧轮廓面的磨损,缩短整套机构的维护周期。
从安装边界来看,这套结构的凸轮采用盘式结构,中心设置标准通孔用于和传动轴配合,通过键连接传递扭矩,安装时要保证凸轮的基准端面和传动轴的垂直度公差控制在0.02毫米以内,不然从动件的往复行程会出现周期性偏差,导致工位动作不到位。从动件采用圆柱导向结构,导向段的长度要达到从动件直径的2.5倍以上,避免往复运动过程中出现卡滞、偏磨的问题,从动件和凸轮接触的端头可以搭配可拆卸的耐磨端头,不需要整体更换从动件就能完成磨损维护,降低后期运维成本。整体结构的横向安装尺寸紧凑,不需要预留太大的布置空间,凸轮的基圆直径可以根据实际需要的升程调整,在满足从动件行程要求的前提下尽量缩小基圆尺寸,能降低整套机构的转动惯量,减少驱动端的负载。
实际建模过程中,要重点处理凸轮轮廓的连续曲率,不能出现曲率突变的折线段,不然加工出来的凸轮在运行到折点位置时会产生明显的振动,轮廓曲线生成后要做曲率检查,保证所有位置的曲率半径都大于加工刀具的半径,避免出现加工过切的问题。从动件的导向孔和安装基准面要保证同轴度公差,弹簧的安装座要设置定位台阶,避免弹簧压缩过程中出现侧向偏移,导致弹簧力作用方向和从动件运动方向不共线,产生额外的侧向载荷加剧导向面的磨损。这套结构没有复杂的冗余零件,加工难度低,普通铣床配合线切割就能完成凸轮轮廓的加工,不需要专用的定制加工设备,对于中小批量的设备改造、非标设备设计场景来说,适配性非常强,只要根据实际工位需要的行程、动作节拍调整凸轮轮廓曲线和弹簧参数,就能快速适配不同的工位动作需求。
