斯图尔特并联平台驱动支腿结构设计

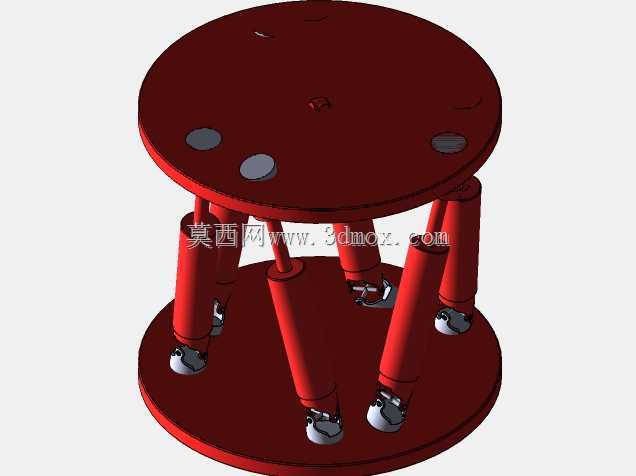

　　在飞行模拟器、精密运动测试台、高精度姿态调整设备这类对运动自由度、定位精度有严苛要求的场景里，斯图尔特并联机构是应用最广泛的结构形式之一，而单根驱动支腿作为整个平台的核心执行单元，其结构设计合理性直接决定了整套系统的运动精度、负载能力与运行稳定性。本次呈现的支腿结构，是六自由度斯图尔特平台的标准驱动部件，整套平台依靠六根完全相同的该类支腿，配合上下两端的万向铰接结构，即可实现空间内六个自由度的复合运动，覆盖X/Y/Z三个方向的直线位移，以及绕三个坐标轴的俯仰、滚转、偏航角度调整。

　　从实际工程应用的角度看，这类驱动支腿首先要满足的是运动传递的无间隙要求，支腿上下两端的铰接结构采用十字轴式万向铰设计，铰接副的配合间隙控制在微米级，避免平台在频繁换向运动时出现回程误差，这一点在飞行模拟器的体感反馈场景中尤为重要——如果铰接间隙过大，飞行员在操作过程中会感受到明显的虚位，直接破坏模拟训练的真实感，甚至会导致训练动作的判断偏差。支腿的主体采用缸筒式结构，中间的红色缸体部分既是驱动元件的容纳腔体，也是承受轴向载荷的核心受力部件，缸体的壁厚经过载荷校核，能够承受平台满负载运动时的轴向压力与瞬时冲击载荷，避免在大加速度运动工况下出现缸体变形，影响支腿的伸缩顺畅度。

　　在结构设计思路上，该支腿采用了模块化的设计逻辑，上下铰接组件、缸筒、内部驱动元件、密封组件都采用可拆分的独立结构，方便后期的维护更换，不需要将整根支腿从平台上完全拆解即可完成易损件的更换。支腿上端的铰接座与平台上法兰的连接面采用定位止口设计，安装时可以快速实现同轴定位，不需要反复调整安装位置，能够大幅缩短平台的组装调试周期；下端铰接座与底座的连接同样采用标准化的安装接口，可适配不同规格的斯图尔特平台底座，具备较强的通用性。

　　关于安装边界与尺寸适配，这类支腿的伸缩行程需要根据平台的目标运动范围进行匹配，本次设计的支腿完全收缩状态下的长度、最大伸出长度都经过运动学仿真校核，确保六根支腿在平台运动到极限位置时不会出现运动干涉，也不会出现支腿伸出行程不足导致的平台运动范围受限问题。支腿的外径尺寸经过优化，在保证结构强度的前提下尽可能缩小径向尺寸，避免相邻支腿在平台做大角度倾斜运动时发生碰撞，这一点在小尺寸紧凑型斯图尔特平台的设计中尤为关键——很多初次设计并联平台的工程师容易忽略支腿径向尺寸的干涉校验，导致平台实际组装后无法达到设计的最大倾斜角度。

　　从功能特性来看，该支腿除了承担驱动与载荷传递的作用外，缸体内部可集成位移检测元件，实时反馈支腿的实际伸长量，为平台的闭环控制提供位置反馈信号，确保整套系统的定位精度能够达到亚毫米级，满足精密光学设备调整、机器人关节测试这类高精度应用场景的要求。支腿的外表面采用硬质氧化处理的红色防护层，既可以提升缸体的耐磨与防腐蚀性能，也能在设备维护时快速识别支腿的安装位置，降低运维过程中的接线、接管错误概率。上下铰接部位的密封结构采用多道防尘密封圈设计，能够阻挡车间环境中的粉尘、切削液杂质进入铰接副内部，延长铰接轴承的使用寿命，即便是在工业生产车间的复杂环境下长期运行，也不会因为杂质侵入出现铰接卡滞、磨损加剧的问题。

　　在实际选型应用中，这类支腿的额定负载、运动速度需要和平台的整体设计指标匹配，比如用于体感娱乐设备的斯图尔特平台，支腿需要具备较快的响应速度，能够快速跟随体感信号做出伸缩动作；而用于精密检测的平台，则更侧重支腿的位置保持精度与运动平稳性，对响应速度的要求相对较低。该支腿的结构设计预留了不同驱动方式的适配空间，既可以搭配电动伺服缸实现高精度的电驱动控制，也可以更换内部密封组件适配液压驱动方式，满足大负载工况的使用需求，不需要对外部铰接结构与安装接口做任何修改，大幅提升了结构的复用性。
