  日常做非标设备间歇送料工位的方案选型时,槽轮结构也就是常说的日内瓦机构,是绕不开的经典选项,这套模型还原的是最常用的外啮合四槽槽轮结构,核心是把主动拨盘的连续匀速转动,转化为从动槽轮的周期性间歇转动,没有复杂的电控逻辑,纯机械结构就能实现精准的步进动作,可靠性比很多带程序控制的间歇组件更稳,尤其适合高速轻载的工位切换场景。

  先从实际应用场景说,这类结构最常出现在轻工自动化设备的转台工位上,比如多工位组装机的工件转位、包装机械的盒体步进送进、印刷设备的走纸间隙传动,甚至老式电影放映机的胶片抓片机构,用的都是同原理的槽轮结构,核心优势就是动停比固定,不需要额外加位置传感器做定位,只要主动轴转速恒定,槽轮每次转过的角度就完全一致,重复定位精度靠机械配合就能保证,不会出现丢步、累计误差的问题,在一些对可靠性要求极高、不方便布置检测元件的工况下,这种纯机械间歇结构的优势非常明显。

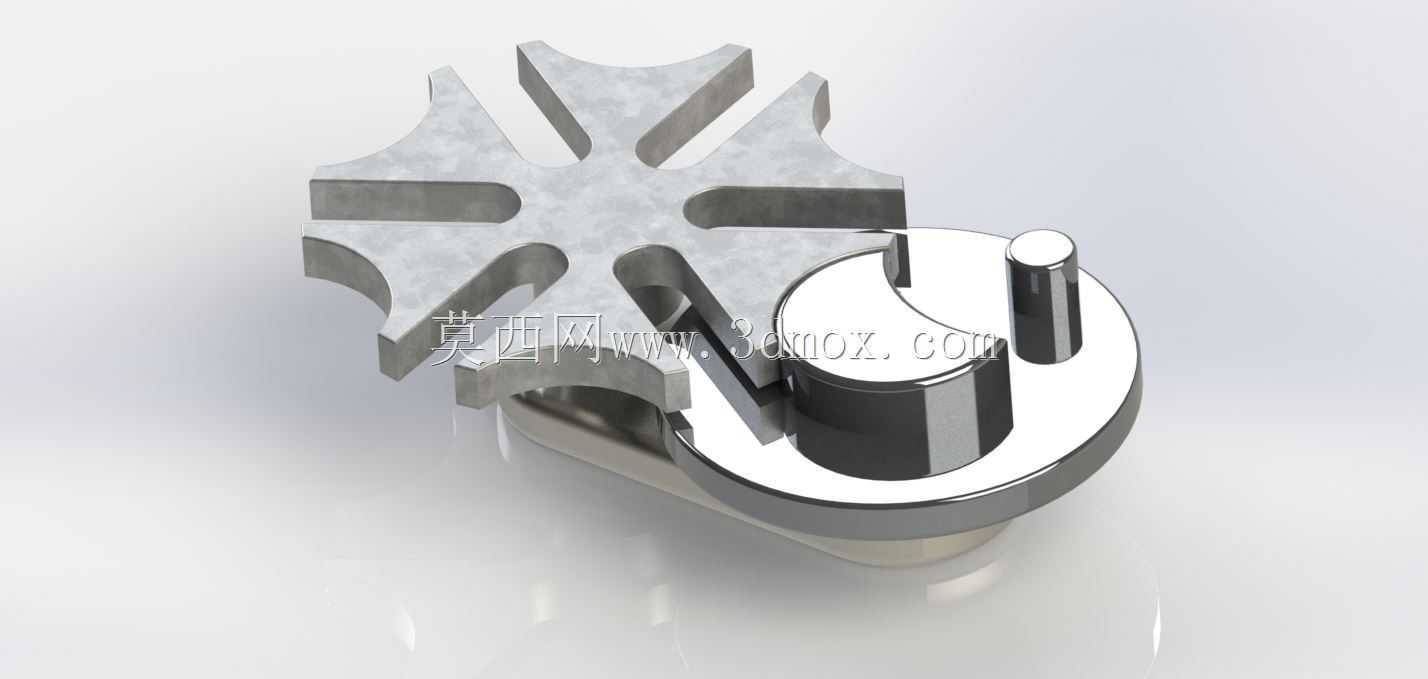

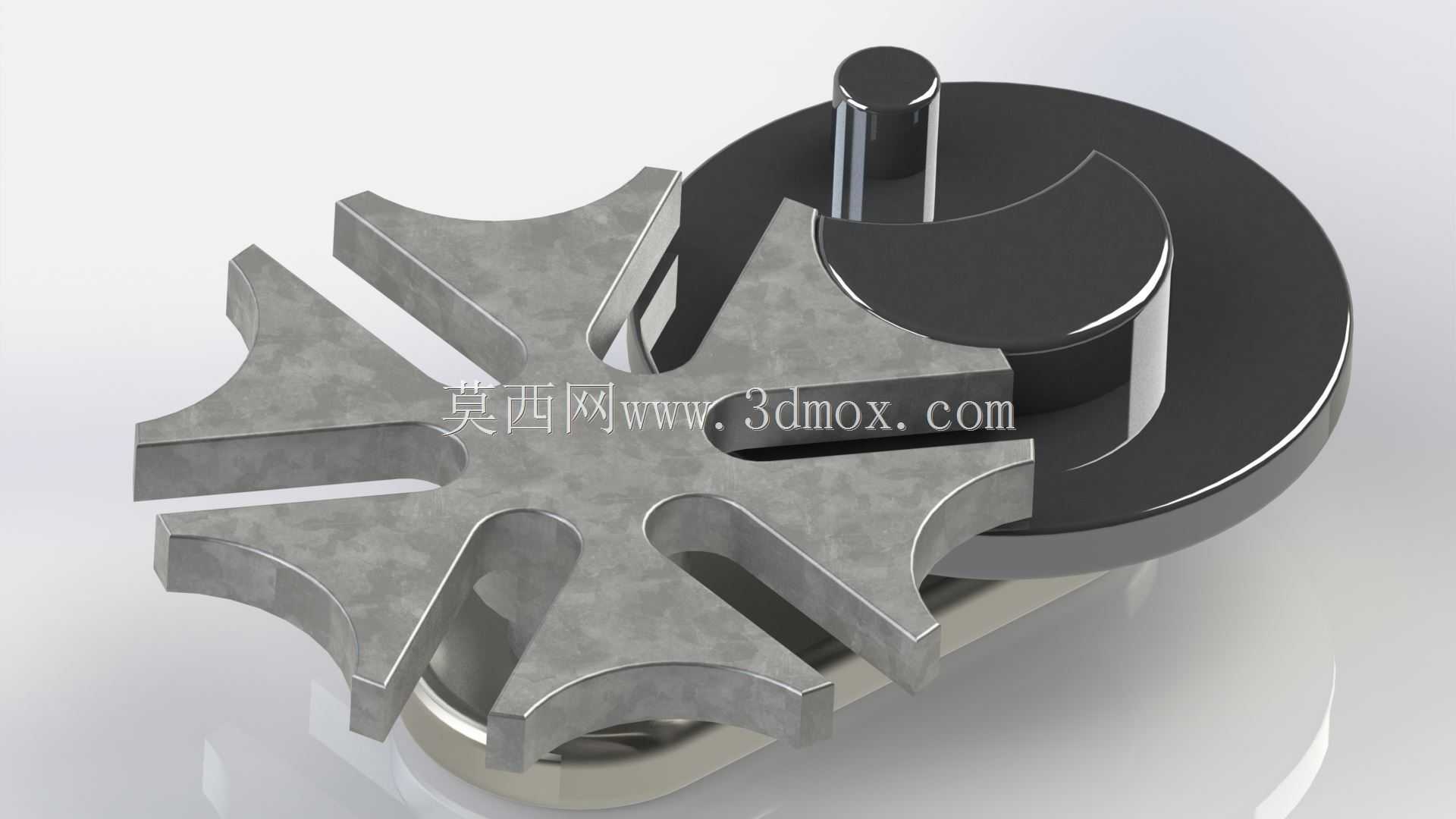

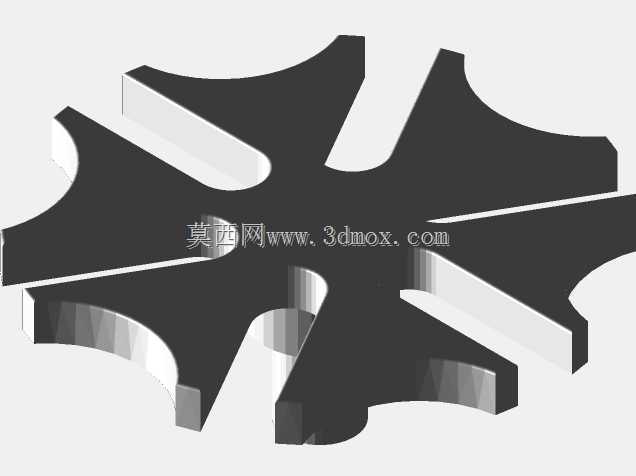

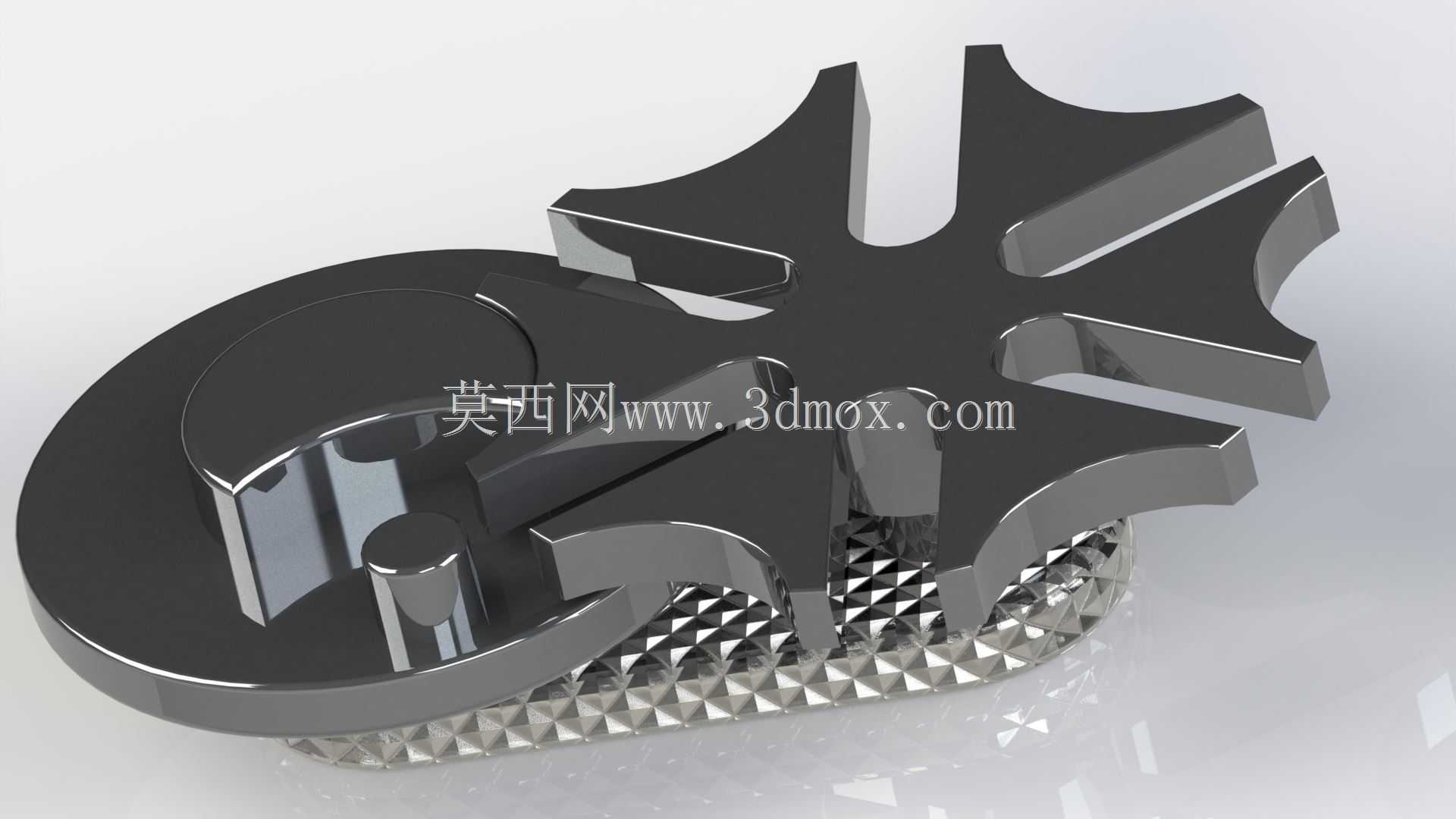

  从功能特性上拆解,这套模型的主动件是带圆柱销的缺口圆盘,拨盘做整周连续转动时,圆柱销在进入槽轮径向槽的阶段,会带动槽轮转过固定角度,当圆柱销脱离径向槽后,拨盘上的凹锁止弧会和槽轮的凸弧面完全贴合,把槽轮牢牢锁止在固定位置,不会因为工位负载的微小扰动出现偏移,整个动停过程没有冲击的前提是设计时做了合理的间隙配合,圆柱销和径向槽的侧壁间隙控制在0.02-0.05mm之间,既不会因为过紧出现卡滞,也不会因为间隙过大导致转位到位后有窜动。

  设计思路上,这套四槽结构的动停比是1:3,也就是主动轴每转一圈,槽轮转动90度,静止时间是运动时间的三倍,刚好适配大多数需要预留装配、检测、压装工序时间的工位,如果需要调整动停比,只需要改变槽轮的槽数,比如六槽结构的动停比就是1:2,槽数越多,槽轮转动过程中的角加速度变化越平缓,传动冲击越小,但对应的静止时间会缩短,选型时要根据工位需要的动作时长来匹配,不能盲目选多槽结构。另外外啮合结构的槽轮和拨盘转向相反,如果需要同向传动,就要改成内啮合槽轮结构,但内啮合的安装空间要求更大,装配精度要求也更高,常规工况下外啮合结构的维护便利性更好。

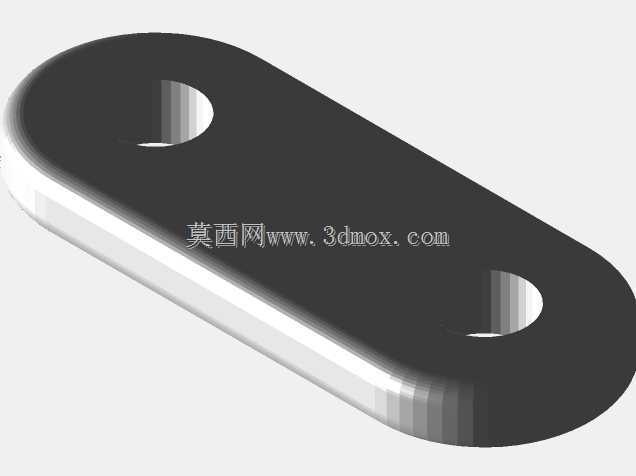

  关于外形尺寸和安装边界,这套模型的安装基准是拨盘和槽轮的中心距,所有零件的尺寸都是围绕中心距做的参数化匹配,槽轮的径向槽深度要保证圆柱销能顺利进入和脱离,不会在运动终了位置出现干涉,拨盘的锁止弧半径要和槽轮的外圆半径完全匹配,锁止弧的起始和终止位置要刚好对应圆柱销进入和脱离径向槽的瞬间,否则会出现刚启动就卡滞、或者锁止阶段槽轮还能微动的问题。安装时两个轴的平行度公差要控制在0.01mm以内,轴端的轴向窜动量不能超过0.03mm,否则圆柱销和径向槽的接触会出现偏载,长时间运行会出现槽壁磨损、传动精度下降的问题。

  实际做结构优化时,还要考虑高速运行下的动平衡,拨盘上的圆柱销要做等重配重,缺口位置的材料去除要对称,避免主动轴高速转动时出现振动,槽轮的槽口位置可以做微小的倒角,避免圆柱销入槽时出现刚性撞击,降低运行噪音。如果是用于重载工况,还要在槽轮和拨盘的配合面做淬火处理,提升表面硬度,延长磨损寿命,轻载3D打印验证场景下,用常规的PLA或者树脂材料就能满足功能验证需求,装配后手动转动拨盘就能直观看到整个间歇传动的动作逻辑,非常适合做机械原理教学演示,或者非标方案前期的结构验证。
