带孔板流量计卧式支撑储罐结构设计

　　在化工流体输送、中小型工艺装置的介质暂存环节，这类带末端流量测量结构的卧式储罐是非常常见的单元设备，很多刚接触容器设计的工程师容易把它和常规承压储罐混淆，实际上它的设计逻辑要兼顾储容功能和在线流量检测的安装适配性，不能直接套用标准储罐的选型模板。从实际应用场景来看，这类储罐多用于小流量连续生产的工艺段，比如精细化工配料环节的溶剂暂存、小型换热机组的冷凝水收集缓冲、实验室中试装置的介质稳压存储，不需要搭配独立的管段式流量计安装空间，直接在罐体出口集成测量结构，能有效缩短工艺管线的总长度，减少现场安装的法兰对接工作量，也降低了管线沿程的阻力损失。

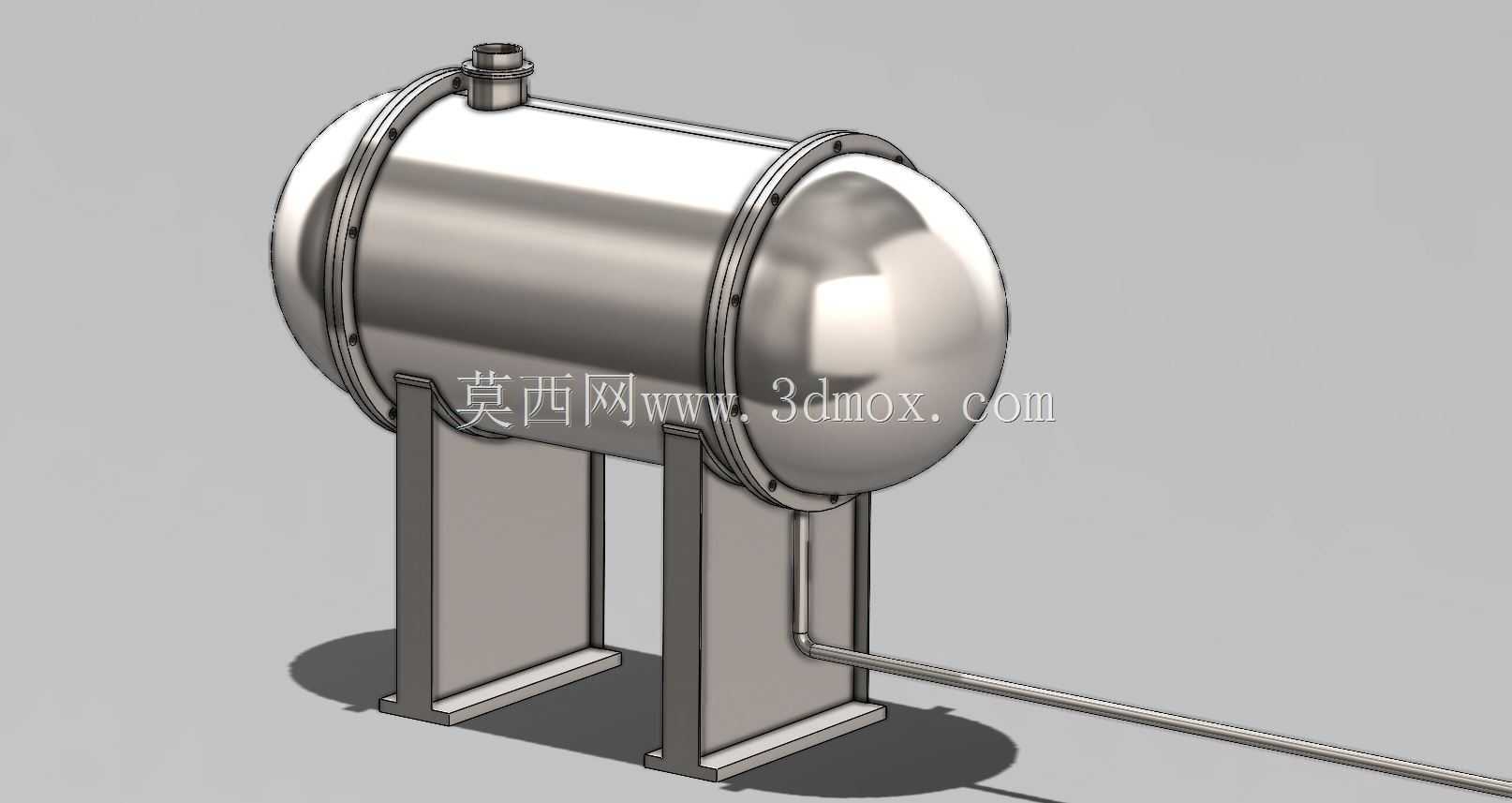

　　从功能特性上拆解，罐体主体采用标准椭圆形封头对接圆柱形筒身的结构，相比平盖封头受力更均匀，在同等承压等级下可以选用更薄的筒体板材，降低整体设备重量；顶部设置的小口径接管是放空兼溢流口，日常运行时用来平衡罐内压力，避免进料时罐内憋压导致进料不畅，当液位超过设定上限时也能通过该口溢流，防止罐体超装。两个立式板式支座直接焊接在筒身下部，和常见的鞍式支座不同，这种板式支座的安装底面是整块平钢板，和安装基础的接触面积更大，不需要预埋大型地脚螺栓固定板，对于载荷不大、容积在0.5到2立方区间的小型储罐来说，安装适应性更强，甚至可以直接放置在预制的型钢操作平台上，不需要做专门的混凝土基础。

　　最核心的设计点在罐体末端的出口结构，没有采用常规的法兰直接接出管线的设计，而是在出口端集成了孔板流量计的安装段，孔板直接内嵌在出口接管和筒体的连接位置，不需要额外在外部管线上安装节流元件，这种一体化设计的优势很明显：首先是避免了外部安装孔板时需要的前后直管段要求，常规管段式孔板流量计需要前10D后5D的直管段才能保证测量精度，集成在罐体出口的话，罐体内的介质在流出前已经经过筒体段的稳流，进入孔板时流态更稳定，测量精度不会受管线弯头、阀门的扰流影响；其次是减少了一处法兰密封点，对于输送易挥发、有轻微腐蚀性的介质来说，密封点越少，运行过程中出现跑冒滴漏的概率就越低，后期运维的工作量也更小。

　　做这类结构的三维建模时，首先要确定安装边界的尺寸约束：两个支座的中心距要控制在筒身长度的0.6倍左右，不能太靠近封头位置，否则会导致筒身和封头连接的焊缝位置承受额外的支座反力，长期运行容易出现应力集中开裂；支座的高度要满足出口管线的安装坡度要求，一般从罐体底部到安装基础面的净空要留够150mm以上，方便后期做底部的防腐检查和排凝操作。筒身和封头的连接法兰采用凸面对焊法兰，密封面的粗糙度要控制在Ra6.3以内，搭配非金属缠绕垫片就能满足中低压工况的密封要求，法兰的螺栓孔要跨中布置，避免和支座的焊接位置出现干涉。顶部的放空接管要设置在筒身顶部的中心线上，距离进料端封头的距离大概是筒身长度的1/3，避免进料时介质直接冲击放空口导致带液。

　　建模过程中还要注意工艺细节的处理：孔板的开孔直径要根据设计流量和介质粘度计算确定，孔板的迎流面要做倒角处理，减少介质的节流阻力；出口接管的管径要和孔板的取压口尺寸匹配，取压口直接开设在出口接管的管壁上，不需要额外引出太长的导压管，减少测量滞后。支座的立板和底板之间要设置三角形加强筋，加强筋的厚度和立板厚度保持一致，焊接的时候要采用连续角焊缝，避免出现应力缺口。另外罐体的外表面不需要做额外的保温支撑件设计，如果是用于需要保温的工况，可以直接在支座上预留保温层的安装间隙，保温层厚度按50mm预留的话，支座的横向宽度要比筒身的保温外径大20mm，方便保温层的现场敷设。

　　很多新手做这类储罐设计的时候容易忽略出口管线的受力问题，因为出口直接接长距离输送管线的话，管线的重量和热胀推力会直接作用在罐体的出口接管上，所以在建模的时候要在出口接管距离罐体端面300mm左右的位置预留管架支撑的安装位置提示，避免后期管线应力直接拉扯罐体焊缝。另外筒身内部不需要设置额外的防冲板，因为顶部进料的流速一般不高，而且卧式储罐的介质缓冲空间足够，进料的冲击不会对筒壁造成明显的冲蚀，只有当进料流速超过3m/s的时候才需要考虑增设防冲结构。从安装适配性来说，整个储罐的最大外轮廓尺寸要满足常规车间门的通行宽度，一般控制在1.8米以内，高度控制在1.5米以内，方便设备整体运输进场，不需要现场拆分组装。
