1/4-20英制螺纹双球关节球形支座结构

　　这款双球结构的球形锁紧支座，最早在摄影支撑套件里被广泛应用，现在也被大量移植到小型移动机器人、桌面检测工装、轻型外设挂载场景中作为角度调节连接件使用，核心解决的是两个安装面之间需要多自由度角度调整、同时锁紧后保持足够刚性的连接需求。从结构原理上看，它采用两颗直径12mm的钢质滚珠作为关节核心，相比单球关节的结构，双球串联的设计能实现更大范围的角度偏转，单球结构通常受球窝包角限制，单侧偏转角度很难超过40度，而双球结构通过两个球关节的角度叠加，在安装空间允许的情况下可以实现接近90度的偏角调整，完全能覆盖摄影补光、传感器位姿微调、机器人外设挂载这类场景的角度调节需求。

　　连接螺纹采用行业通用的1/4-20英制螺纹，这个规格是摄影器材、音频外设领域的通用安装标准，不管是相机快装板、麦克风支架、补光灯夹座，还是小型机器人的扩展安装位，基本都预留了对应规格的螺纹孔，不需要额外做转接件就能直接适配，这也是这类结构能跨领域复用的核心原因。滚珠直径选用12mm是经过实际载荷验证的通用尺寸，更小的8mm直径滚珠虽然成本更低，但球头接触面积小，锁紧后能承受的径向载荷会下降40%左右，在搭载重量超过200g的外设时容易出现锁紧后滑移的问题，12mm球头在接触刚性、零件加工成本、整体结构重量之间做到了比较好的平衡，不管是钢制还是铝合金材质的本体，都能满足轻型挂载的载荷要求。

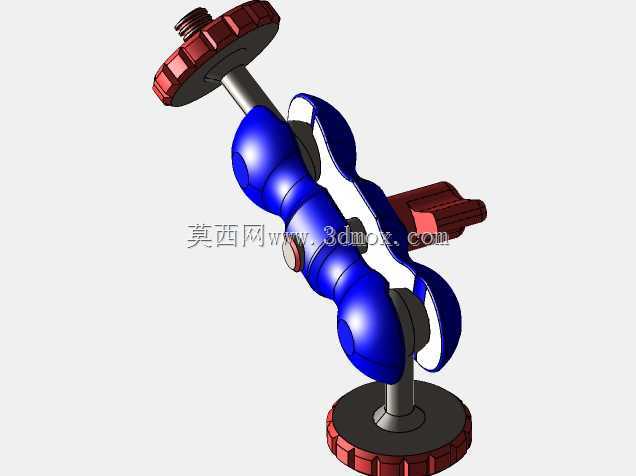

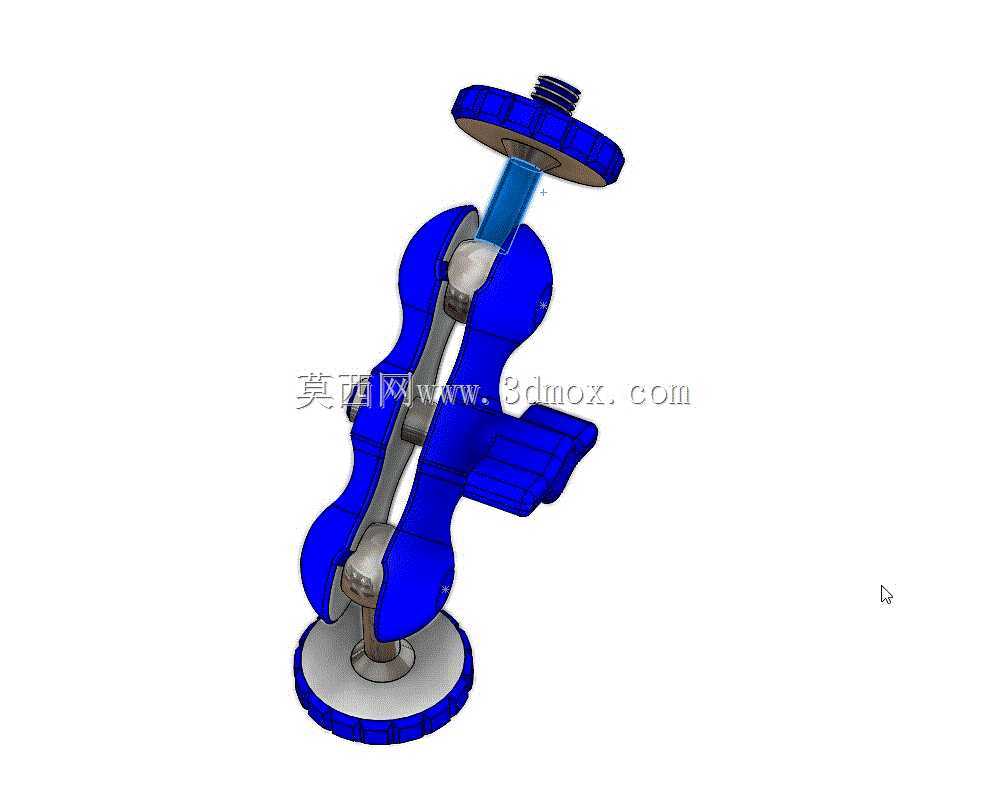

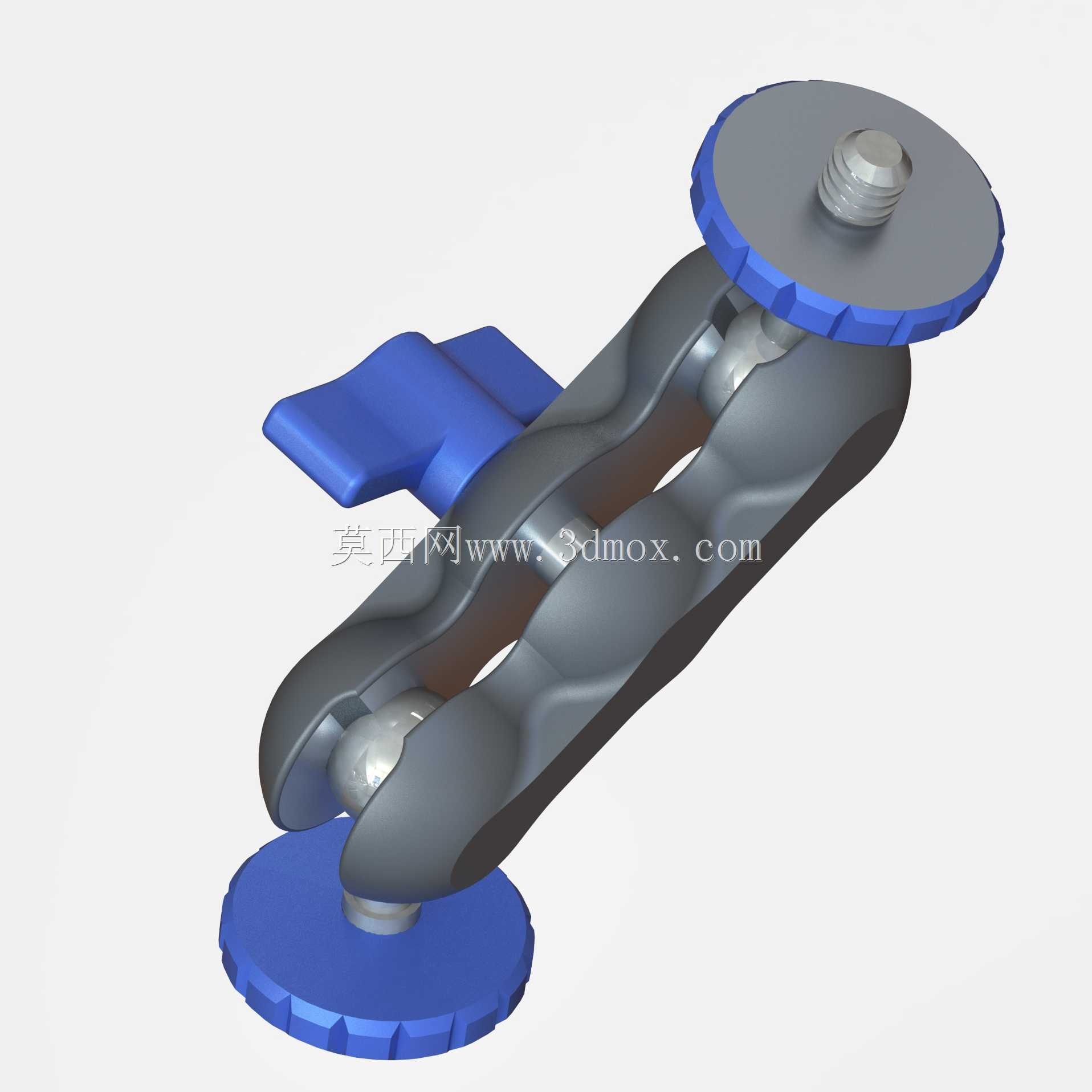

　　结构上采用上下对称的两片式夹具体，夹具体内侧加工出和滚珠半径匹配的半球形窝槽，两个滚珠分别嵌在上下两端的窝槽位置，中间通过夹具体的腰型槽实现串联，夹具体外侧做了波浪形的防滑轮廓，不管是徒手操作还是戴薄劳保手套调整，都能稳定握持不会打滑。上下两端的锁紧旋钮采用带滚花的大直径设计，旋钮端面做了防滑齿纹，不需要额外工具，徒手旋转旋钮就能带动夹具体收紧，通过夹具体的弹性变形抱紧两颗滚珠，实现角度的完全锁死；侧面还预留了快拆扳把的安装位，需要频繁调整角度的场景下，可以加装扳把实现快速锁紧和释放，不用反复旋转旋钮，能大幅提升调试效率。

　　从安装边界来看，整体收拢状态下的总长度控制在常见的小型支架尺寸区间，两端旋钮的直径小于夹具体的最大宽度，在狭窄空间内安装时不会和周边结构产生干涉；两端的螺纹伸出长度做了限位设计，拧入对应安装孔时不会因为拧入过深顶到滚珠窝槽，影响关节的转动灵活性。夹具体的截面采用变厚度设计，球窝位置的壁厚更大，保证锁紧时的夹持力不会让夹具体产生塑性变形，中间握持位置的壁厚适当减薄，控制整体重量，不管是用在需要频繁移动的摄影套件上，还是搭载在移动机器人上，都不会带来过多的重量负担。

　　实际使用中，这类支座的锁紧可靠性是核心考核指标，设计时夹具体的球窝表面粗糙度需要控制在合理范围，太光滑会导致锁紧后摩擦力不足，受振动时出现角度偏移，太粗糙则会在调整角度时出现卡顿，甚至刮伤滚珠表面导致磨损加快；夹具体的材料选用6061铝合金时，需要做硬质阳极氧化处理，提升球窝位置的耐磨性能，如果选用钢材制作，则需要做表面发黑处理避免锈蚀，同时在球窝位置涂抹少量润滑脂，保证角度调整时的顺滑度。和传统的单节万向节相比，这种双球支座没有复杂的销轴、叉架结构，零件数量少，装配难度低，日常维护只需要定期清理球窝位置的灰尘碎屑，不需要频繁加注润滑脂，在民用、工业轻型挂载场景下的适用性更强。

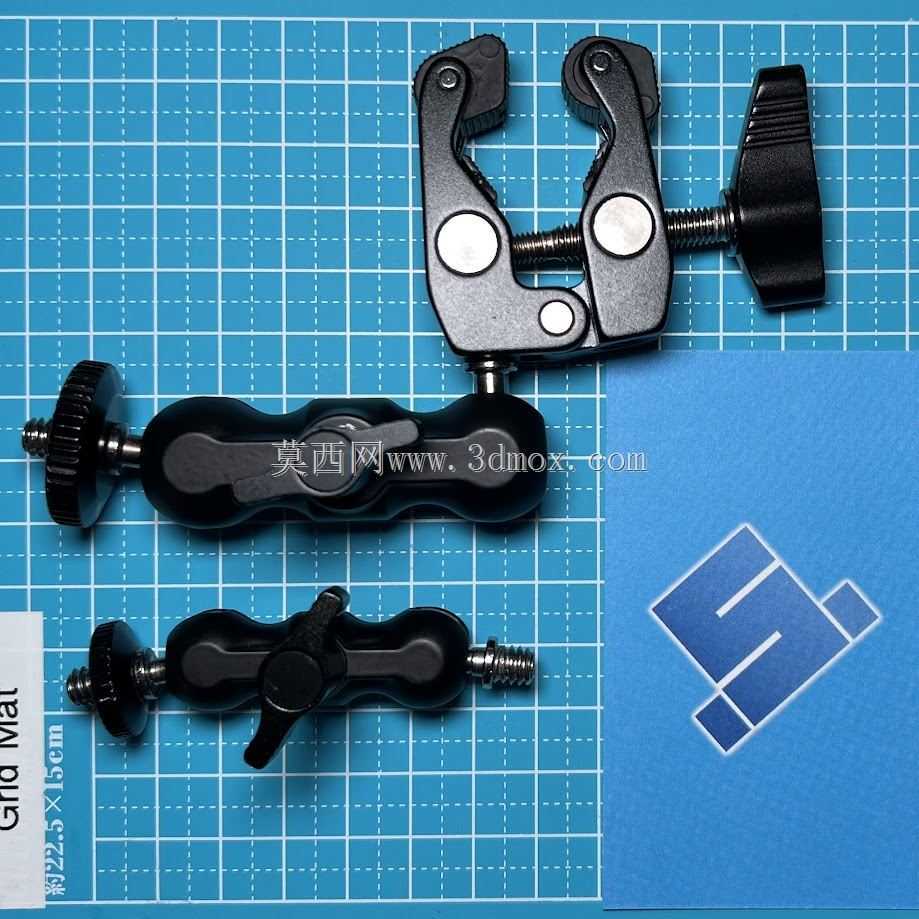

　　在SCUTTLE这类小型移动机器人的扩展应用中，这款支座可以用来安装外置摄像头、激光雷达辅助定位模块、状态提示灯等外设，调试时可以灵活调整传感器的朝向，锁紧后能承受机器人移动过程中的振动，不会出现角度偏移；在桌面检测工装上，它可以用来固定小型工业相机、气源喷嘴、检测探针，针对不同规格的被测件快速调整工作位置，不需要重新设计加工专用的安装支架，能大幅缩短工装的调试周期。需要注意的是，这类结构属于轻型连接件，不能用于大载荷的承重连接，适用的挂载重量通常在1kg以内，如果需要搭载更重的部件，需要加大球头直径、提升夹具体的结构强度，同时改用螺栓锁紧结构代替徒手旋钮，保证连接的可靠性。
