CA6140机床用十位接线端子结构

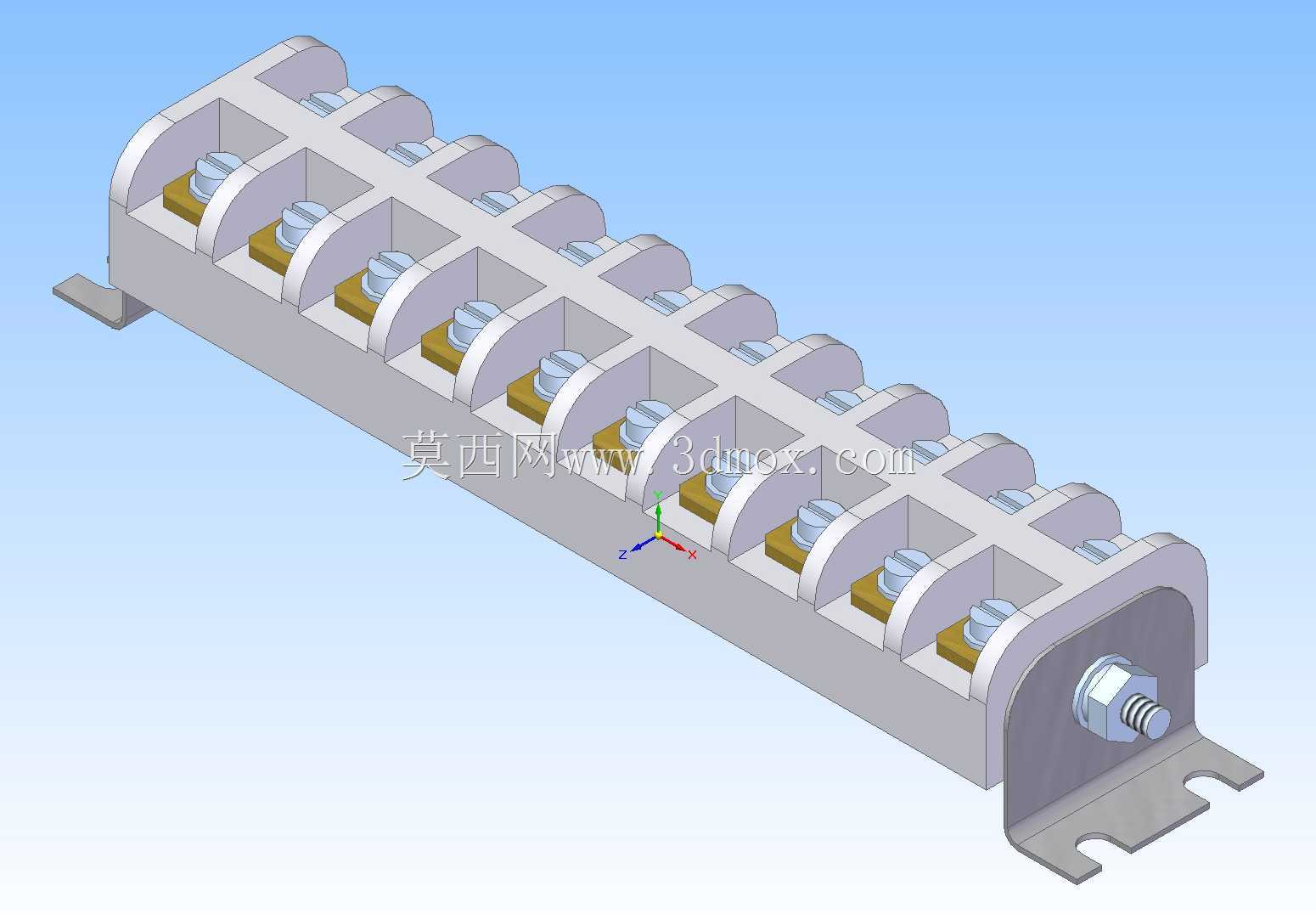

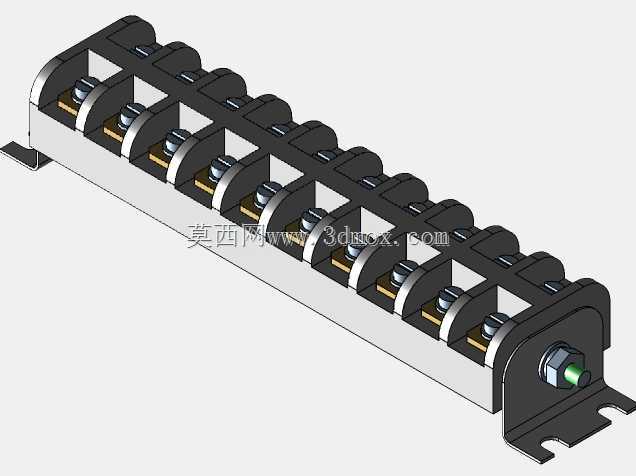

　　这款接线端子结构主要适配普通卧式车床的电气柜内部布线场景，在机床的强电控制回路、信号反馈回路中承担多组导线的接续、分线、固定功能，车间现场的机床改造、日常电气维护作业中，这类端子是布线环节的基础连接件，能避免多股导线直接铰接带来的接触不良、绝缘破损隐患，也方便后期故障排查时逐回路通断测试，不用反复拆剪主线路导线。从结构设计来看，整体采用长条形基座排布，单排共设置10个独立接线位，每个接线位之间用绝缘隔栏完全分隔，防止相邻接线位的导线裸露部分因振动偏移发生短接，适配车床运行时持续存在的切削振动工况，避免长期使用后绝缘失效。每个接线位内部设置压线铜片与锁紧螺钉，接线时将剥去绝缘层的导线端头插入压线位，拧紧顶部螺钉即可通过铜片压紧导线，

　　相比螺丝直接压接导线的结构，铜片的接触面积更大，大电流回路通过时不会因接触电阻过大出现局部发热烧蚀的问题，适配机床主电机控制回路的载流需求。基座两端延伸出带安装孔的固定支脚，支脚与基座为一体化绝缘材质，安装时可直接通过螺丝固定在电气柜的安装梁或者绝缘安装板上，两个支脚的孔位间距匹配常规机床电气柜的安装条孔距，不需要额外打孔改造安装位，替换老旧端子时可以直接对位安装，减少现场改造的工作量。基座整体采用耐油绝缘材质，适配车床车间存在切削油雾、冷却液飞溅的使用环境，长期接触油气不会出现材质脆化、绝缘性能下降的问题，表面的隔栏结构也能阻挡部分金属切屑落入接线位之间，避免切屑堆积造成的短路风险。每个接线位的螺钉头部采用标准一字槽结构，

　　适配电工常用的一字螺丝刀操作，现场接线作业时不需要专用工具就能完成导线压接，螺钉的旋合行程经过匹配设计，拧紧到额定力矩后不会顶穿基座底部，也不会因为行程不足导致压接不牢，导线受外力拉扯时不会从端子内脱出。从安装边界来看，整体高度控制在常规电气柜的布线空间范围内，安装后不会与柜内的接触器、继电器等元件发生干涉，相邻端子可以并排拼接扩展，当需要更多接线位时，直接将同规格端子的侧边卡槽对齐拼接即可，不需要额外的连接配件，拼接后整体结构稳固，不会因为振动出现拼接位错位。在实际机床布线作业中，这类端子可以同时接入不同线径的动力线与信号线，每个接线位的压线范围覆盖常规机床用的多股铜芯导线规格，不需要针对不同线径准备不同型号的端子，

　　减少备件库存种类。端子端部的固定结构采用螺栓锁紧方式，相比卡扣式固定结构，在机床持续振动的工况下不会出现松脱移位，长期运行后接线可靠性更高，每个接线位的压线铜片做了防滑齿处理，压接后导线与铜片之间的摩擦力更大，即使机床运行时导线随柜内布线晃动，也不会出现接触松动的问题。绝缘隔栏的高度略高于接线螺钉的顶部，即使螺钉因为长期振动出现轻微退牙，也不会让相邻螺钉之间形成导电通路，进一步提升了恶劣工况下的使用安全性。基座底部做了防滑筋设计，固定在安装板上后不会因为长期振动出现横向滑移，保证安装孔位的对位精度，后期维护拆卸时也不会因为基座移位导致相邻导线被拉扯。
