Buggy钢管桁架式管状底盘结构设计

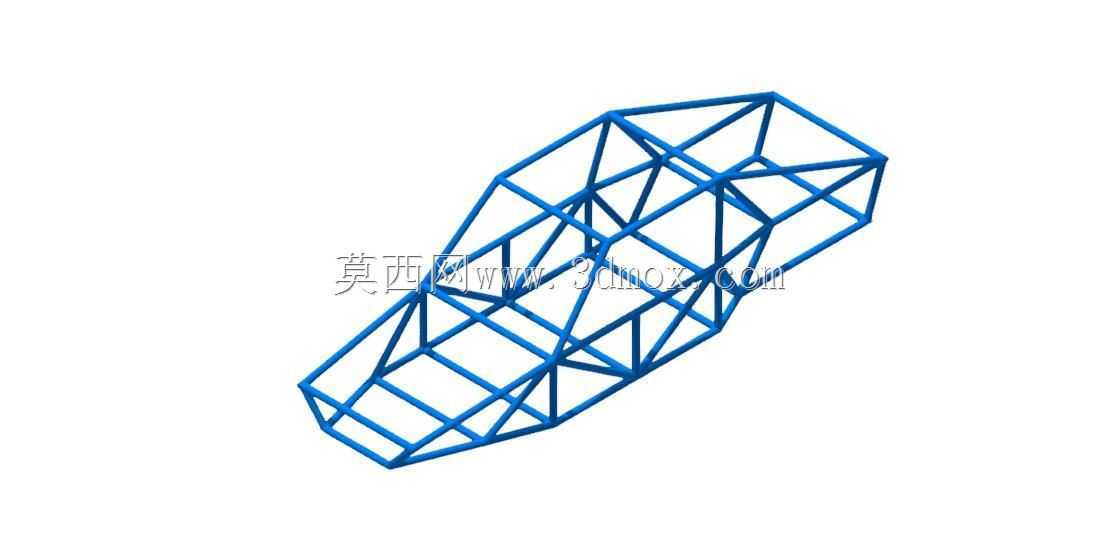

　　这款管状底盘采用空间钢管桁架结构形式，核心服务于小型越野Buggy车型的承载需求，在非道路休闲越野、场地竞技小车、小型特种作业代步载具场景中有着广泛的适配性。区别于传统冲压焊接式的一体式承载底盘，管架式结构的核心优势在于重量控制与结构强度的平衡，通过管材的空间交错排布，将整车载荷均匀分散到每一段管材节点上，在应对越野场景下的冲击载荷、交变扭转力矩时，能避免应力集中导致的结构开裂问题。

　　从实际用途来看，该底盘作为整车的核心承载基体，需要承接动力总成、悬挂系统、转向机构、驾乘座椅以及外围覆盖件的全部安装载荷，同时在车辆行驶过程中传递车轮端的驱动力、制动力以及过弯时的侧向载荷，还要缓冲路面颠簸带来的冲击能量，是整车性能实现的基础结构件。设计过程中优先考虑了受力路径的合理性，前部管材收窄形成锥形结构，一方面适配转向机构的安装空间，预留出前轮转向的最大转角边界，避免转向过程中轮胎与管架发生运动干涉，另一方面锥形的前部结构在发生正面碰撞时，能通过管材的渐进溃缩吸收冲击能量，提升驾乘区域的安全性。

　　中部乘员舱区域采用矩形截面的框架排布，横向与纵向的管材交叉形成多个稳定的三角形支撑单元，保证舱室的结构刚度，避免车辆在极限越野扭转时舱室发生过大变形，保障驾乘空间的完整性，同时框架上预留的标准化安装点位，可以适配不同规格的座椅固定、安全带安装以及操控机构的布置，具备一定的改装适配性。后部框架结构根据动力总成的布置形式做了针对性的加强，针对后置后驱的动力布局，后部管架增加了斜向支撑管材，抵消动力输出时的反力矩，避免大扭矩输出下框架出现形变，同时预留了悬挂摇臂、减震器的安装支座位置，安装点位的同轴度、位置度公差在建模阶段就做了严格的约束，保证后续零部件装配的匹配度。

　　外形尺寸方面，该底盘整体长度适配小型双座Buggy的轴距要求，轮距对应的框架宽度满足常规越野轮胎的安装间隙，底盘最低点的离地间隙预留了足够的越野通过性空间，避免非铺装路面行驶时底盘托底磕碰管架结构。所有管材的连接节点都采用相贯线拟合设计，保证管材焊接时的贴合面积，提升焊接连接强度，避免节点处出现应力集中导致的断裂风险。建模过程中对每一段管材的受力路径做了模拟验证，在非主要受力区域适当减小管材规格，在载荷集中的节点区域增加管材壁厚或者添加加强筋结构，在保证整体结构强度满足使用要求的前提下，尽可能降低底盘的整体自重，提升车辆的动力表现与操控灵活性。

　　安装边界的设计上，底盘所有外接部件的安装面都做了平面度约束，安装孔位采用标准化的孔径设计，适配通用规格的紧固件，减少后续装配过程中的二次加工工作量。前部预留的防撞梁安装位、后部的拖车钩安装点都做了局部结构加强，保证拖拽或者碰撞时的结构强度。底盘框架的整体结构对称性良好，左右侧的管架排布镜像一致，降低生产下料过程中的管材规格种类，减少加工时的物料管理成本，同时对称的结构也能保证整车左右侧的重量平衡，提升车辆行驶的稳定性。针对越野场景下常见的泥水侵蚀问题，框架结构在设计时避免了封闭的管材腔体，所有管材端口都预留了排水通气的结构，避免管材内部积水锈蚀，延长底盘的使用寿命。
