丰田品牌汽车标识三维曲面造型设计

　　在汽车外饰件的设计与生产环节中，品牌标识是兼具品牌识别属性与外观装饰作用的关键零部件，这类标识的造型精度直接影响整车前脸、车尾等安装位置的视觉协调性，也关系到品牌视觉符号传递的准确性。本次完成的丰田品牌标识三维造型，采用全参数化曲面构建逻辑，所有轮廓边界均保留可编辑的参数驱动关系，方便后续根据不同车型的安装需求调整整体比例与局部细节。从实际安装场景来看，这类车标通常会布置在车辆前进气格栅中央、尾门居中位置、轮毂盖中心以及方向盘中央区域，不同安装位置对标识的尺寸、厚度、背面安装结构的要求存在明显差异，比如进气格栅位置的车标需要考虑迎风面的风阻影响，边缘要做顺滑的倒角过渡，避免高速行驶时产生风噪，同时背面要预留卡扣安装位或者胶贴粘贴的平整基面；尾门位置的车标则需要匹配尾门曲面的弧度，不能出现安装后边缘翘起的问题，这就要求标识的安装基面能够随安装面的曲率做适配调整。

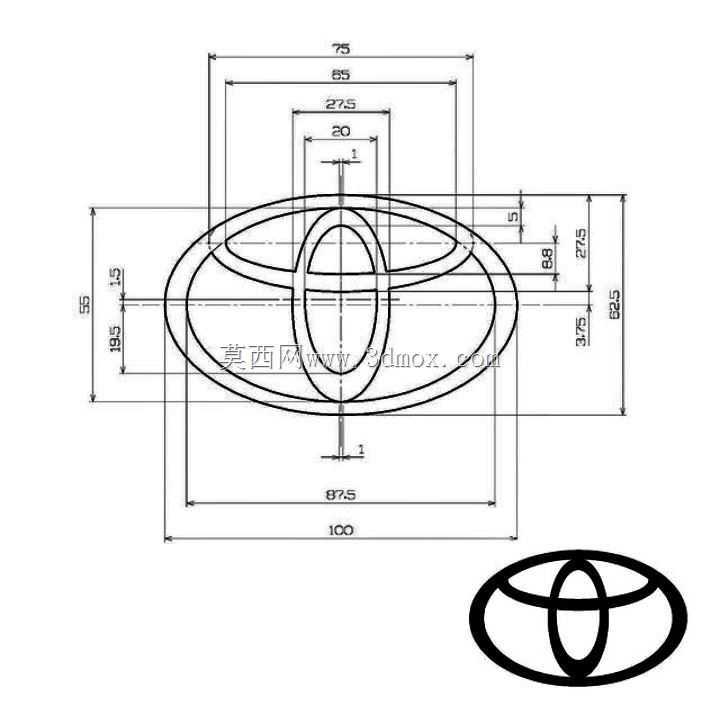

　　从造型结构来看，该标识采用三层嵌套椭圆的经典布局，整体外轮廓的横向最大尺寸为100mm，纵向最大尺寸为75mm，最外层椭圆环的横向宽度为87.5mm，纵向宽度为62.5mm，环体自身的宽度为3.75mm；中间层椭圆的横向尺寸为55mm，纵向尺寸为37.5mm，环体宽度同样为3.75mm；中心椭圆的横向尺寸为20mm，纵向尺寸为15mm，环体宽度为1mm，所有环体的边缘均做了R1的圆角过渡，避免锐边带来的加工毛刺与安装划伤问题。建模过程中，先以中心十字基准线为定位基准，绘制三个层级的椭圆轮廓草图，通过约束保证三个椭圆的中心完全重合，横向与纵向的对称轴共线，确保整体造型的对称性，这一点对于品牌标识来说尤为重要，哪怕0.1mm的对称度偏差，在视觉上都会产生明显的违和感。

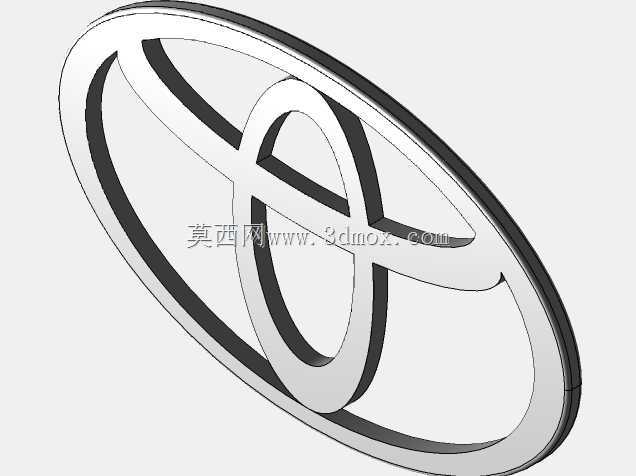

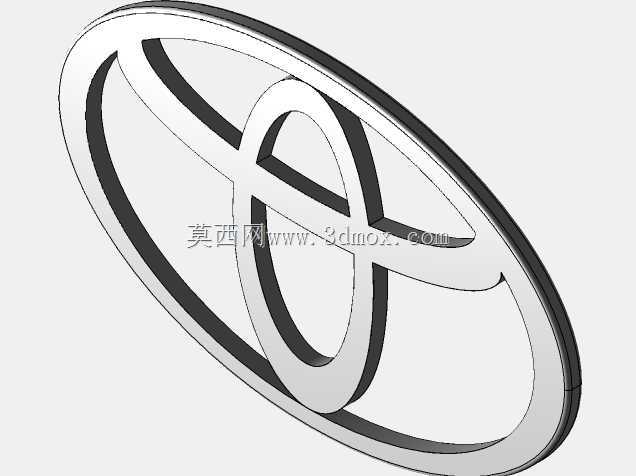

　　曲面构建阶段，采用边界混合的方式生成各个环体的曲面，通过调整曲面的连续性参数，保证相邻曲面之间达到G2连续，让整个标识的表面光影过渡顺滑，没有明显的棱线转折，满足汽车外饰件对表面质量的高要求。考虑到后续加工的需求，所有曲面都做了加厚处理，默认加厚厚度为1.5mm，这个厚度既能够保证标识自身的结构强度，不会在安装或者日常使用中出现变形，也不会因为过厚导致安装后突出安装面太多，影响整体的视觉效果。标识的背面设计为平整的安装基面，用户可以根据实际的安装需求，在基面上添加卡扣柱、定位销或者3M胶粘贴的凹槽结构，不需要重新调整正面的曲面造型，大幅提升了模型的复用性。

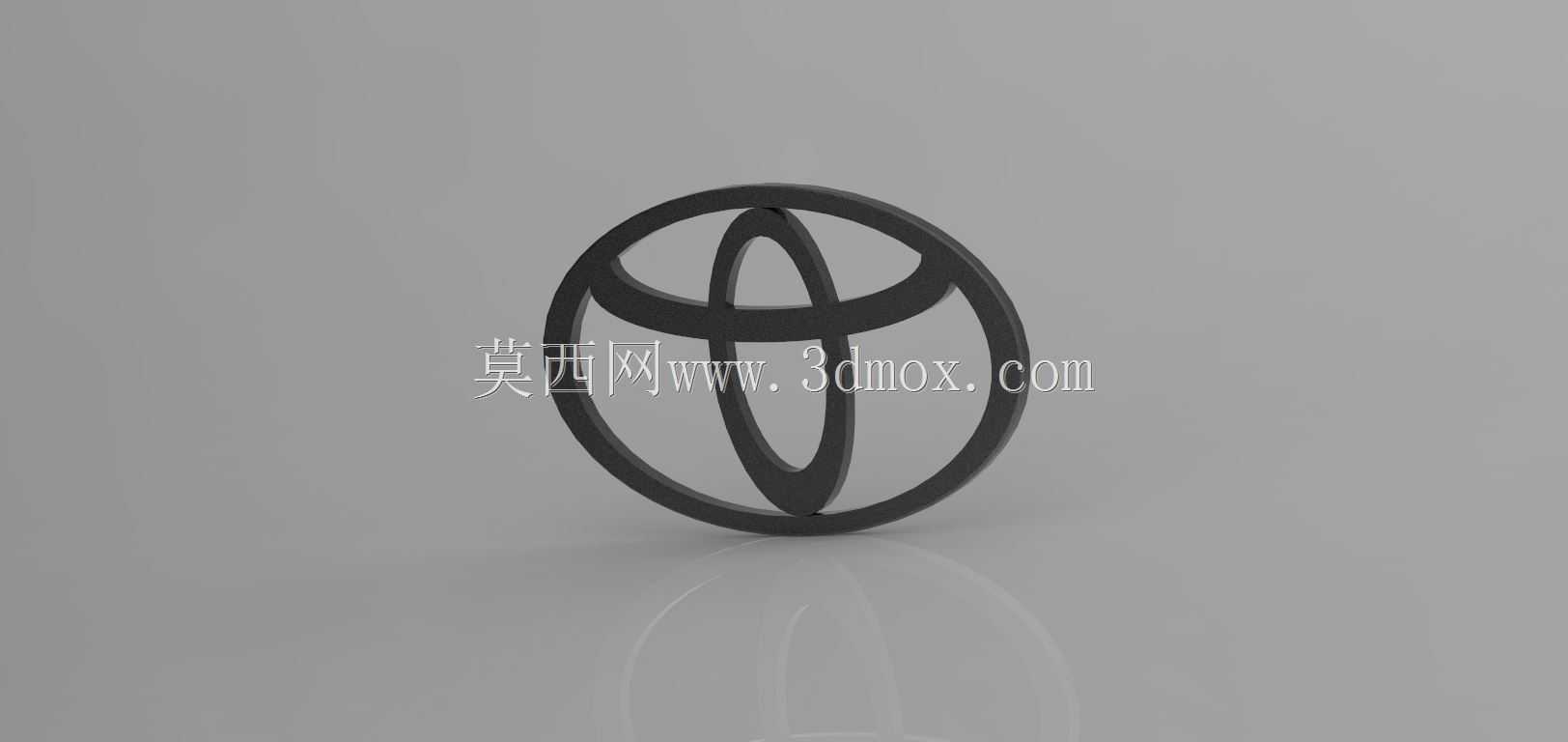

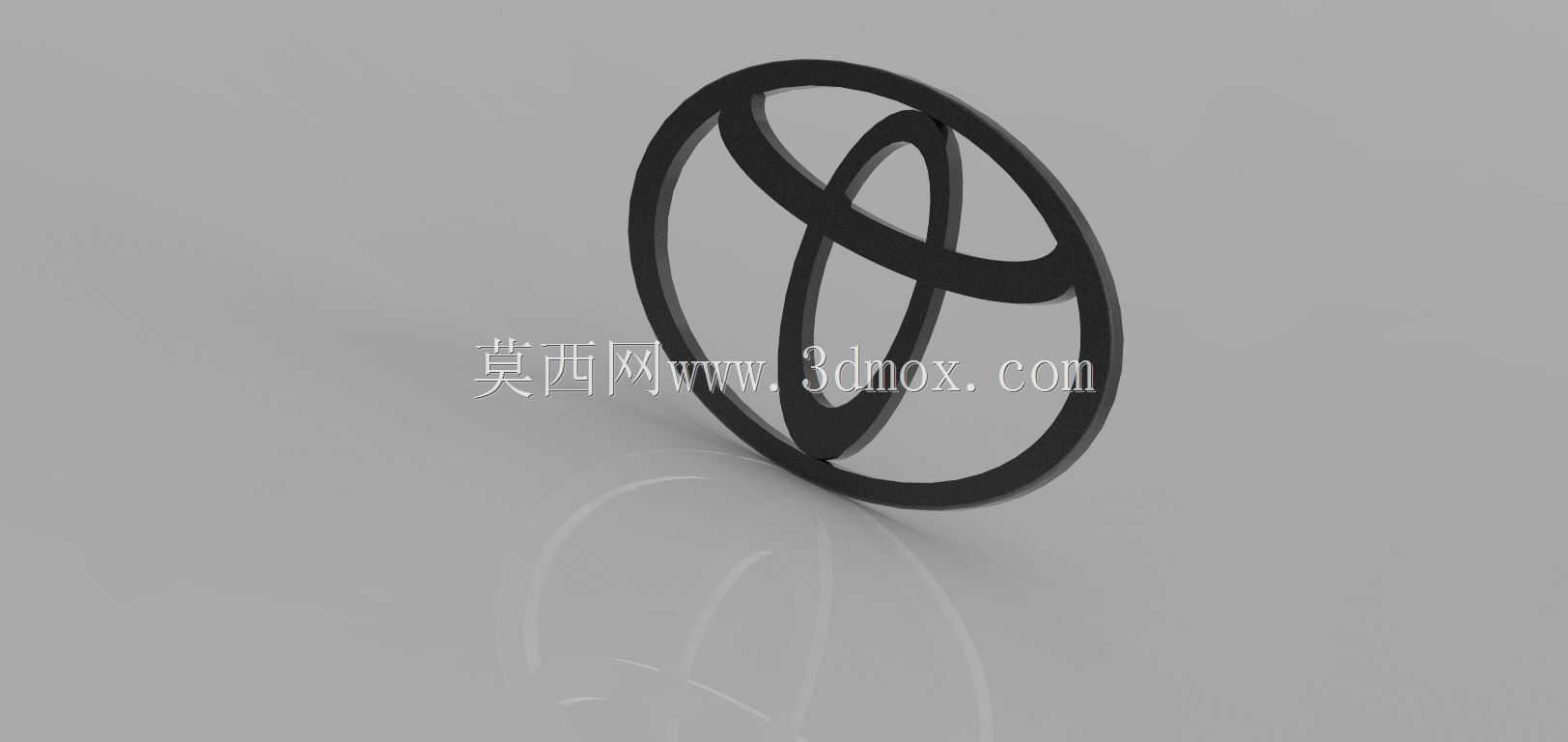

　　在实际的工程应用中，这类参数化的车标模型可以直接导入到整车的外饰装配文件中，根据不同车型的格栅尺寸、尾门造型，直接调整参数修改整体大小，不需要重新建模，能够有效缩短外饰设计的周期。比如针对小型代步车型，可以将整体尺寸等比例缩小到60mm横向宽度，适配小型车的前脸比例；针对中大型SUV车型，可以将尺寸放大到120mm横向宽度，匹配更大尺寸的进气格栅。同时，模型的曲面数据可以直接用于后续的注塑模具设计，通过分型面的创建，直接生成模具的型腔与型芯结构，因为曲面本身已经达到G2连续，模具加工出来的零件表面不需要额外的大量抛光处理，能够降低模具加工的成本与周期。另外，在做车辆的宣传渲染工作时，这个模型也可以直接导入渲染场景中，调整材质为镀铬金属材质，就能呈现出真实车标的金属质感，不需要额外的材质贴图处理，提升渲染工作的效率。

　　需要注意的是，在将该模型适配到不同安装曲面时，需要将标识的安装基面通过曲面偏移、变形的方式匹配安装位置的曲面曲率，保证安装后标识与安装面之间的间隙均匀，避免出现一侧贴紧一侧缝隙过大的问题。如果是用于亚克力材质的发光车标制作，还可以在现有曲面的基础上，调整曲面的厚度，预留出发光光源的安装空间，将正面的曲面调整为半透明材质的壁厚，满足发光标识的生产需求。整个建模过程严格遵循汽车外饰件的设计规范，所有尺寸标注都符合机械制图的标准，公差预留满足注塑加工的精度要求，能够直接对接生产环节的各类需求。
