大众PASSAT立体金属车标外观结构设计

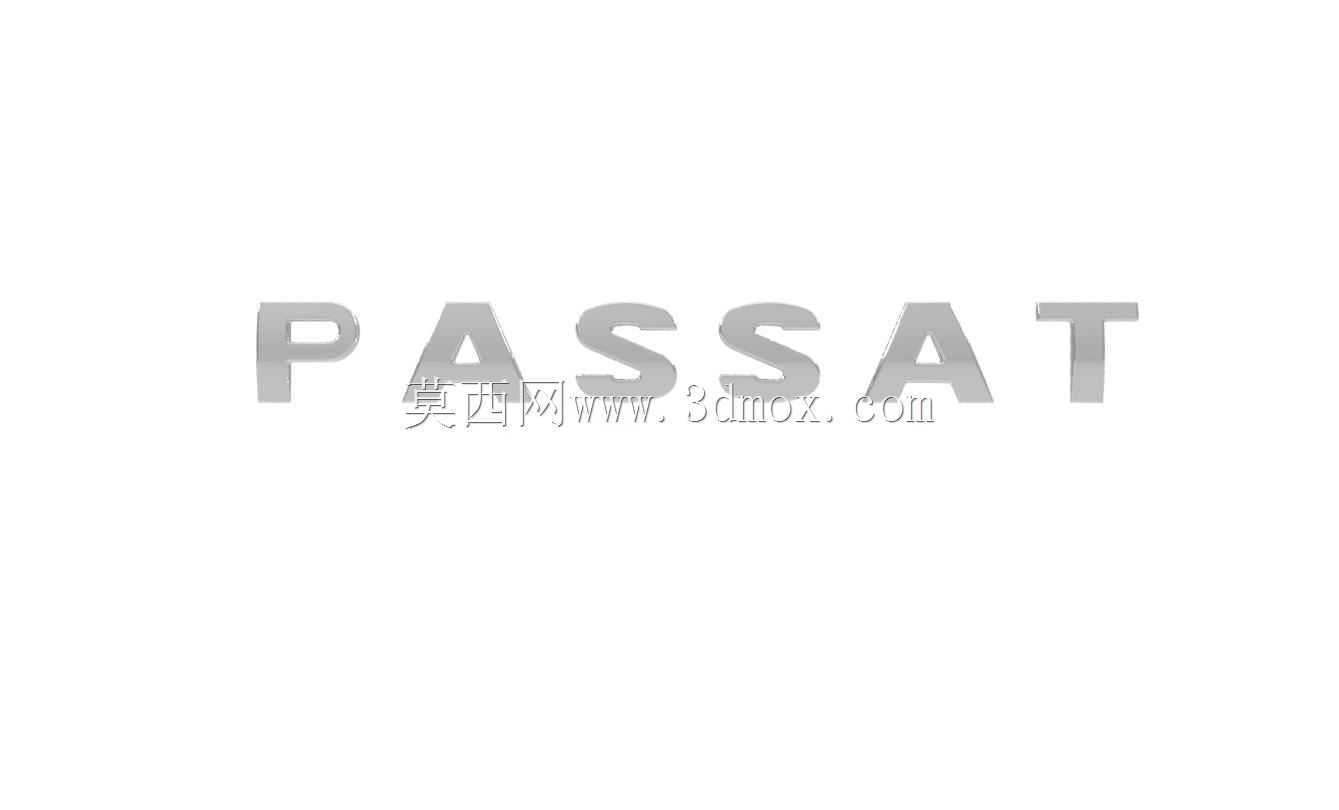

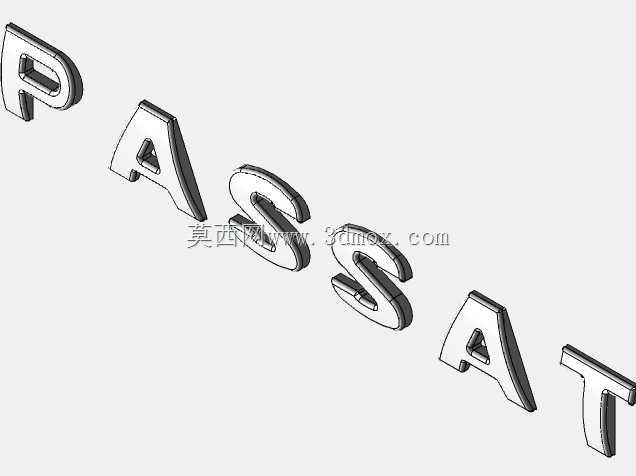

　　这款立体PASSAT字母标识，主要应用在乘用车尾部外饰区域，是车型身份识别的核心视觉部件，日常使用中需要兼顾外观辨识度、安装可靠性与长期耐候性。从结构设计角度看，整体采用独立字母分体排布的形式，每个字母都做了等厚的立体拉伸处理，边缘做了极小的R角过渡，既避免锐边带来的装配划伤风险，也能在不同光线角度下形成均匀的反光层次，匹配车身漆面的质感表现。设计过程中首先要确认每个字母的字重、字间距比例，严格遵循品牌视觉规范的字形要求，不能出现笔画粗细偏差、字形变形的问题，所有字母的拉伸厚度保持统一，安装后所有字母的正面处于同一基准平面，避免出现高低错落的视觉差。安装边界方面，这类车尾标识通常布置在尾门钣金的平整区域，需要提前匹配尾门的曲面弧度，

　　每个字母的背面都预留了粘接定位结构，部分版本会在字母背面设置定位柱，对应尾门上的预冲孔位，保证装配时的位置精度，避免人工粘贴出现的歪斜、间距不均问题。实际使用场景中，这类标识需要承受高速行驶时的气流冲击、洗车时的高压水流冲刷，以及高低温环境下的粘接层老化，所以在结构设计时，字母的壁厚做了均匀化处理，避免出现壁厚不均导致的注塑或压铸成型缺陷，边缘的过渡圆角也能减少气流在标识边缘产生的风噪，同时降低污渍在字母边角堆积的概率，日常清洁时更易擦拭。从建模逻辑来看，首先导入品牌标准字形的矢量轮廓，对轮廓的断点、冗余节点做清理，保证每个字形的轮廓闭合顺滑，之后按照设定的厚度做实体拉伸，对所有的棱边做统一的倒角处理，背面根据安装方式的不同，

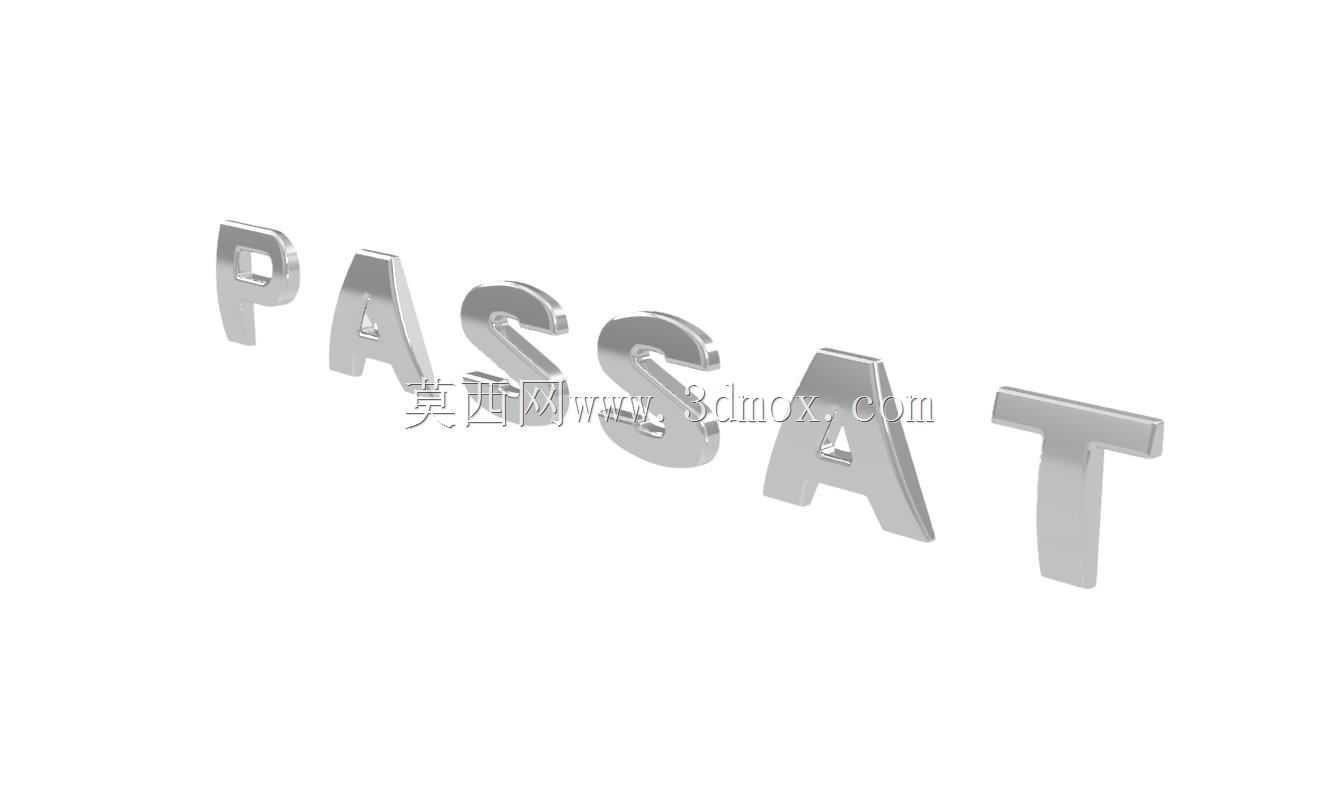

　　设计粘接平面或者定位卡扣结构，同时要校核每个字母的重心位置，保证粘贴后不会因为长期震动出现开胶脱落的问题。另外在细节处理上，字母的正面做了哑光金属质感的表面处理匹配，建模时需要保证正面的平面度，避免出现曲面凹凸导致的反光不均，字母的侧边做了轻微的拔模角度，方便加工脱模的同时，也能让侧面的反光更柔和，不会出现过于突兀的亮边。考虑到整车装配的公差累积，每个字母的安装定位基准都要和尾门的整体定位基准统一，相邻字母之间的间距误差控制在0.5mm以内，整体标识的对称度偏差不超过1mm，保证装配后和整车的外观精致度匹配。不同于平面印刷标识，这类立体金属质感的标识，在建模时还要考虑不同观察角度的视觉效果，比如在人眼正常站立观察车尾的视角下，所有字母的可见面比例协调，不会因为厚度问题出现字母间的遮挡，也不会因为厚度过薄显得廉价，厚度过厚显得突兀。
