多配置可切换对接式合页铰链结构

　　这类对接铰链的应用场景覆盖非常广，从普通的机柜门板、设备检修门，到小型仪器的翻盖结构、工装夹具的开合部位，只要是需要绕固定轴做回转开合、同时要求两扇对接构件安装后端面齐平的场合，都能见到这类结构的身影。和普通的明装合页不同，对接式的结构在合页闭合时，两个页片分别嵌装在对应构件的安装槽内，合页转轴部分完全藏在对接缝里，外露部分没有突出的结构，不会在开合过程中剐蹭周边的管线或者操作人员的衣物，在设备安全防护门的应用里这个特性尤其重要，能避免衣物、线缆被突出的合页勾挂引发安全隐患。

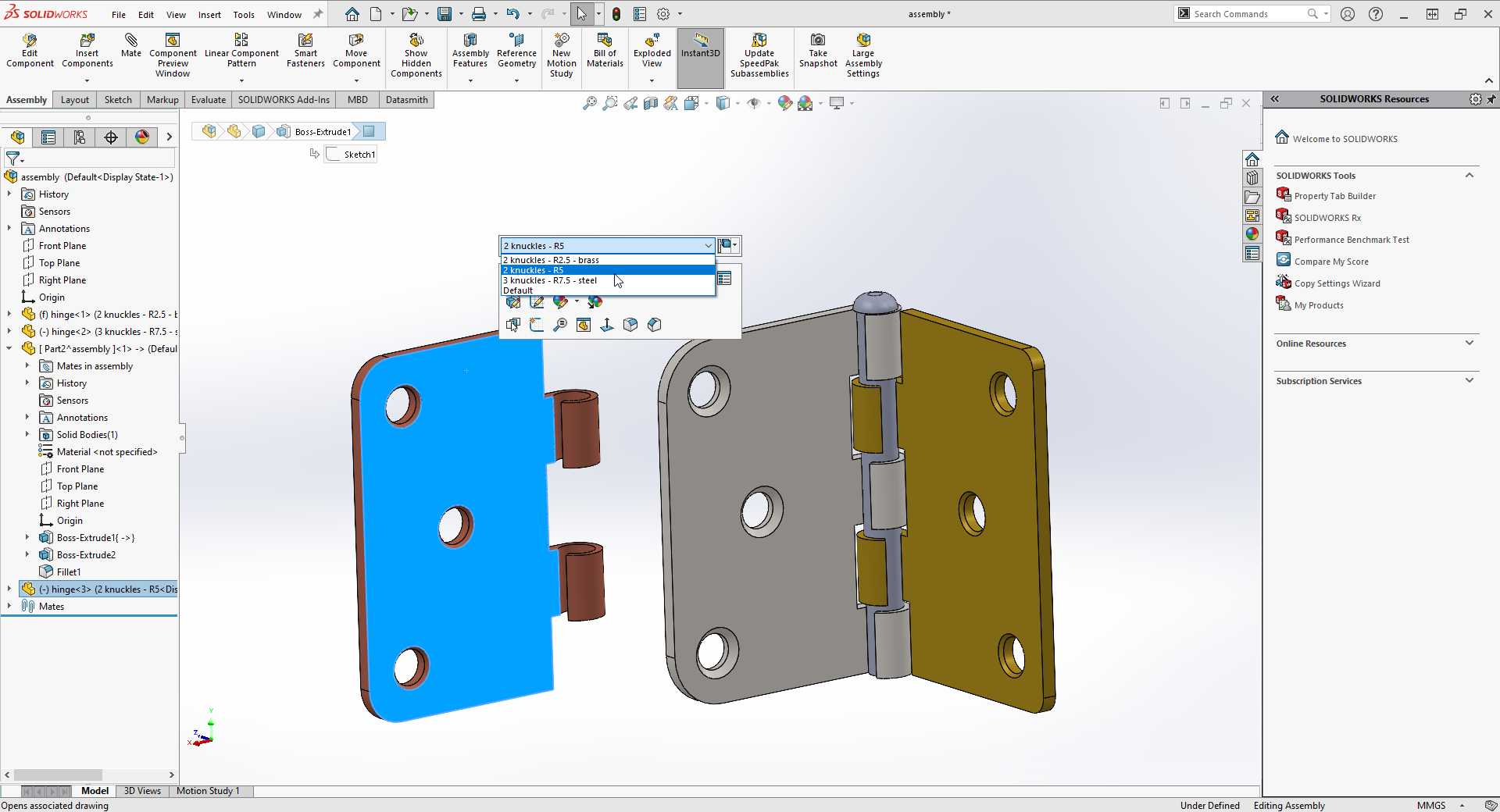

　　从功能特性上看，这次的结构做了多配置的参数化处理，不同配置对应的页片厚度、安装孔间距、转轴配合公差都做了预设，不用每次重新绘制基础结构，只需要切换配置就能匹配不同的安装场景：比如薄板机柜用的配置页片厚度更薄，安装孔是沉头设计适配M4的机丝螺丝，孔位间距适配1mm厚冷轧钢板的折弯边安装边界；而重型设备检修门用的配置页片厚度更大，转轴部分做了加长的衬套配合，安装孔适配M6的紧固件，能承受更大的门扇自重，不会因为长期开合出现转轴松旷、页片变形的问题。

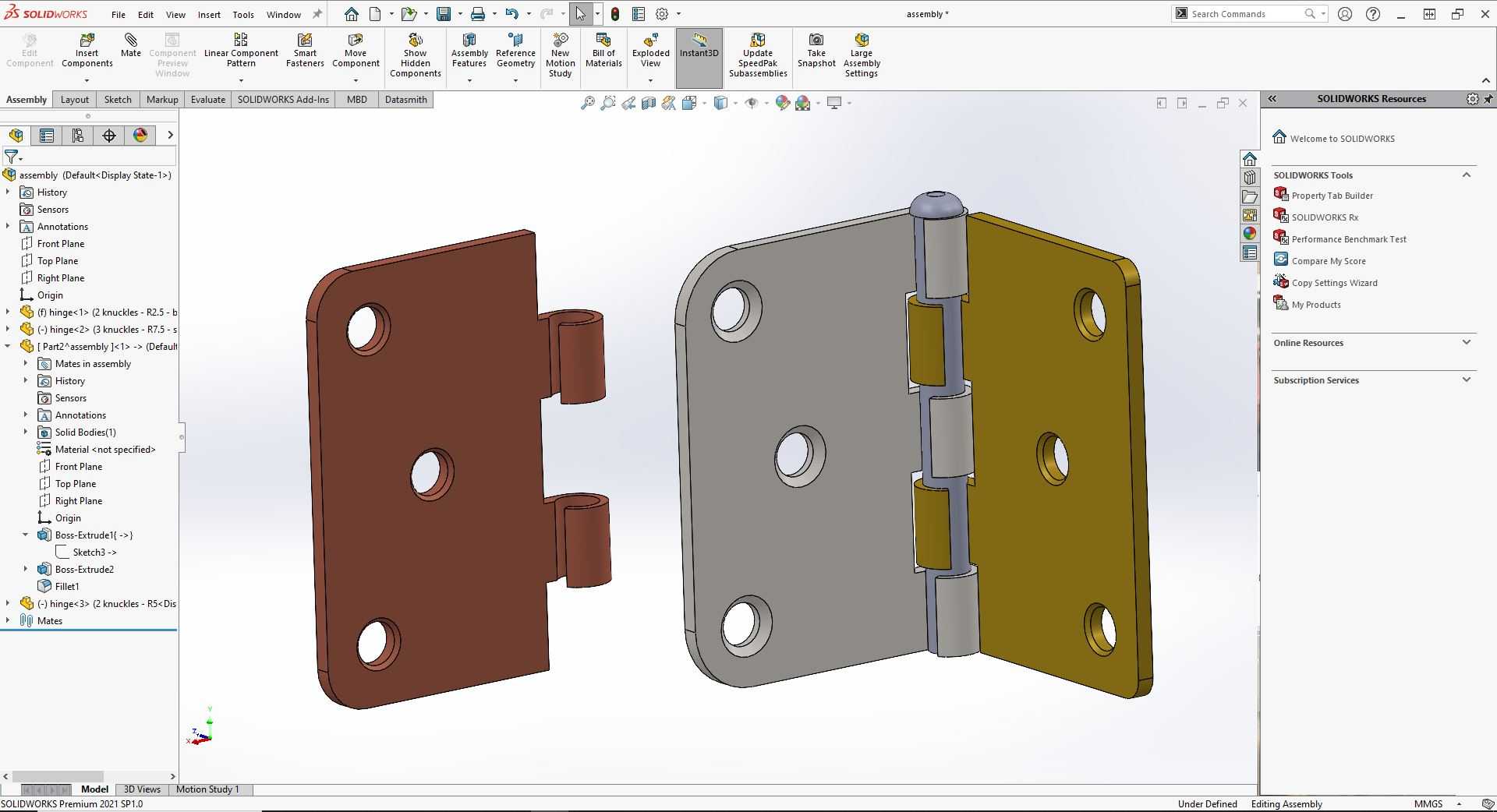

　　设计思路上完全是从实际安装的容错性出发的，首先两个页片的对接面做了微小的倒角处理，安装的时候不用完全精准对齐就能顺利把转轴穿入，降低现场装配的对位难度；转轴和页片的配合采用了间隙配合的公差带，常温下开合没有卡滞，即使在车间有少量粉尘、切削液溅入的工况下，也不会因为杂物嵌入导致合页卡死。页片上的安装孔全部做了长圆孔的微调设计，每个孔位预留了0.8mm的调节余量，现场安装的时候如果门板和门框的焊接、折弯存在小范围的尺寸误差，不用重新扩孔就能调整页片位置，保证门扇闭合后缝隙均匀，不会出现一边缝隙大、一边蹭框的问题。

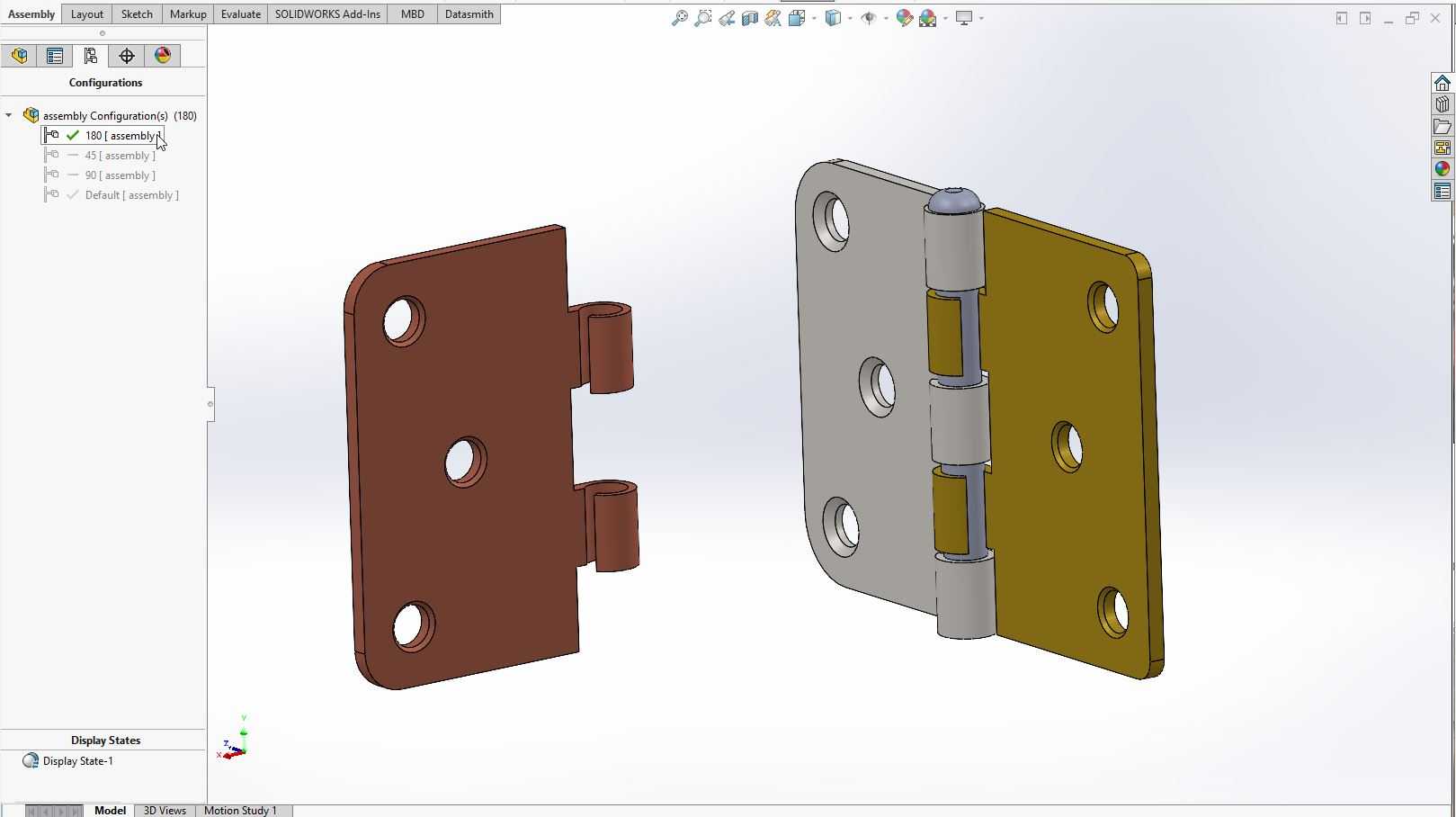

　　尺寸和安装边界的设定也完全贴合工程实际，以常用的中型配置为例，单个页片的长宽尺寸为60mm*40mm，闭合状态下整体厚度为6mm，安装时需要在对接的两个构件上分别铣出深度3mm的嵌装槽，槽的尺寸比页片单边大0.5mm，给安装调整留出空间；转轴的中心距离页片侧边的距离为3mm，保证开合过程中两个页片的转动轨迹不会发生干涉，最大开合角度可以达到180度，完全满足设备检修门需要完全打开、方便内部构件维护的需求。不同配置之间的切换只需要在特征树里选择对应的配置项，所有关联的孔位、厚度、转轴尺寸都会自动更新，不需要逐个修改特征参数，做系列化设备设计的时候能大幅减少重复建模的工作量，也能避免手动改尺寸出现的参数错漏、配合干涉问题。

　　实际选型的时候需要注意，这类对接铰链的承重是和页片厚度、转轴直径直接挂钩的，不要在超过承重的门扇上使用小规格配置，否则长期开关会出现页片变形、转轴断裂的问题；安装的时候要保证两个页片的转轴孔同轴度误差控制在0.1mm以内，不然开合会有明显的阻尼感，长期使用会加速转轴的磨损。如果是用在有防腐要求的户外设备上，可以在配置基础上修改页片的材质参数，把普通冷轧钢换成304不锈钢，对应的表面处理、紧固件规格也能同步匹配，不用重新调整配合尺寸。
