三叶轴流式风机螺旋桨结构设计

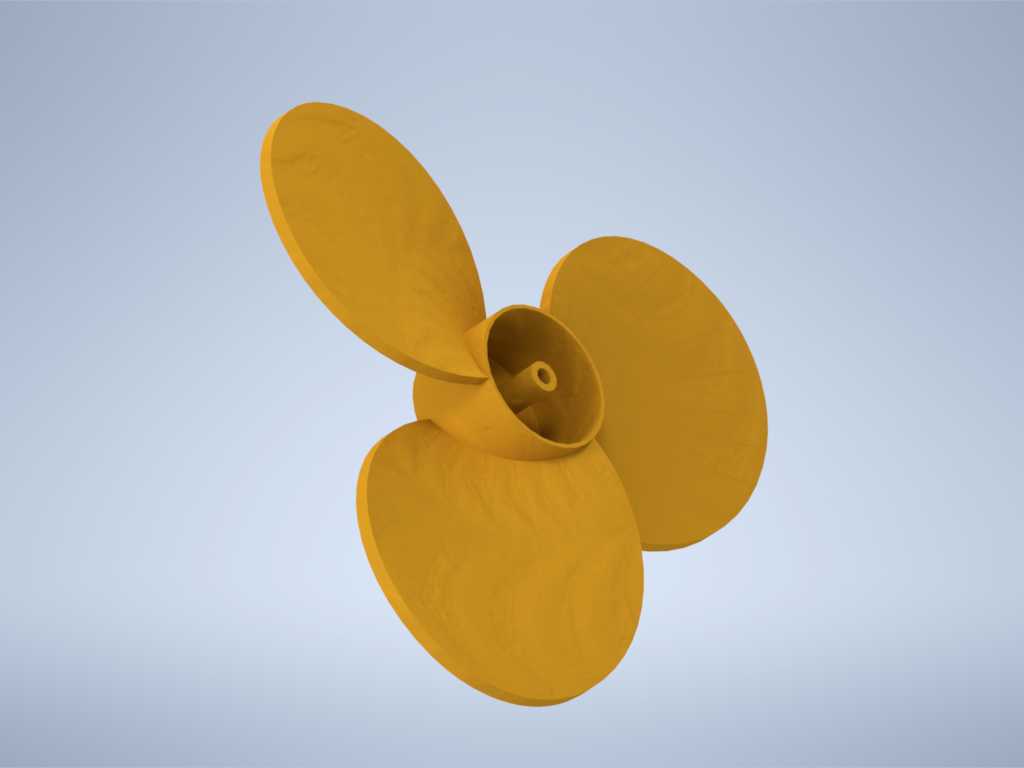

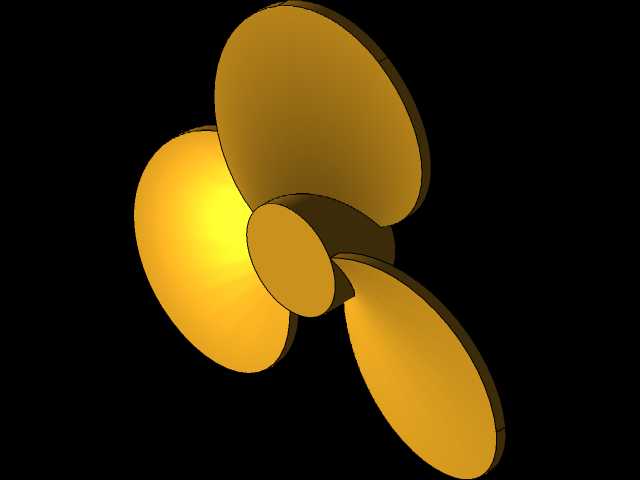

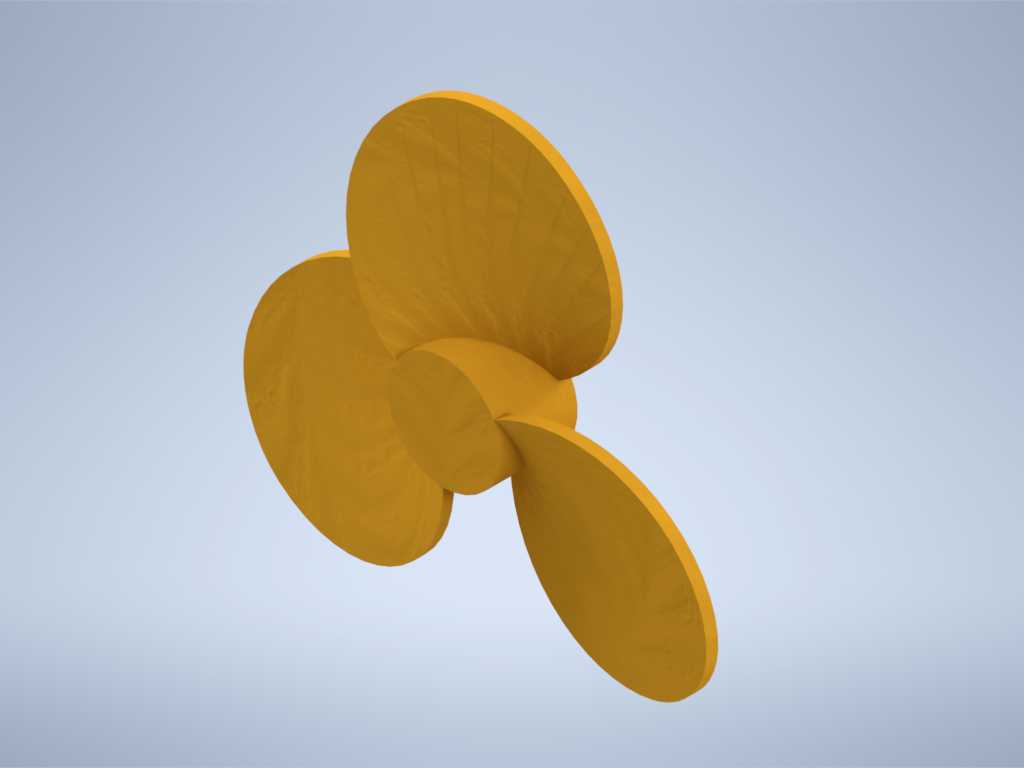

　　这款三叶螺旋桨是轴流通风设备的核心做功部件，日常在民用排气扇、工业岗位送风机、小型散热通风机组、低压空气循环系统中都能见到同结构的部件，主要负责驱动空气沿轴向定向流动，完成空间换气、设备散热、废气排出等实际工况需求。从结构设计逻辑来看，采用三叶等距排布的构型，是在动平衡控制、做功效率、气动噪音三者之间做的工程平衡：叶片数量过少会导致单叶载荷过大，转动时气流脉动明显，运行振动和噪音都会抬升；叶片数量过多则会增加转动惯量，提升驱动电机的启动负载，同时叶尖扰流干涉的概率也会上升，三叶布局刚好适配中小功率通风场景的需求，在常规2极、4极异步电机的驱动转速区间内，能保持较稳定的气动输出。叶片的翼型采用等厚圆弧截面设计，

　　没有采用复杂的变厚度高升力翼型，主要是考虑这类通风部件的量产工艺适配性，不管是注塑成型还是金属冲压，等厚截面的模具加工难度更低，成型后的尺寸一致性更容易控制，批量生产时的良率更有保障。叶片根部做了渐变加厚的过渡处理，和中心轮毂的连接区域做了圆弧倒角，避免应力集中——毕竟风机长期连续运行时，叶片根部承受的交变弯曲载荷最大，这个位置的结构冗余如果不足，很容易在长期运行后出现疲劳裂纹，甚至出现叶片断裂飞出的安全隐患。中心轮毂为圆柱凸台结构，内孔预留了和电机输出轴配合的安装空间，设计时需要匹配对应电机的轴径尺寸、键槽规格，同时要保证轮毂的端面跳动、径向跳动控制在允许公差范围内，不然装配后整机的振动值会超标，不仅会产生额外的运行噪音，

　　还会加速电机轴承的磨损，缩短整套通风设备的使用寿命。安装边界上，这类螺旋桨的外径尺寸需要和风机的风筒内径保留合理的径向间隙，间隙过小的话，转动过程中叶片如果出现形变，很容易和风筒内壁发生刮蹭，引发设备故障；间隙过大则会在叶尖位置产生回流漏风，直接降低风机的实际送风效率，常规中小尺寸的排气扇用螺旋桨，这个径向间隙一般控制在3-5mm区间，兼顾安全冗余和做功效率。叶片的安装角是固定值，针对不同的风压需求，可以在设计阶段调整叶片的扭转角度：需要更大送风距离的场景，适当加大叶片安装角，提升单圈转动的空气推送量；需要低噪音运行的场景，适当减小安装角，降低叶片切割空气的线速度分量，减少气动噪音的产生。实际应用中，

　　这类螺旋桨的材质选择也和工况直接相关，普通民用场景多用ABS或者PP注塑成型，重量轻、成本低，自身的动平衡特性好；如果是工业高温、高腐蚀的通风场景，会采用铝合金压铸或者不锈钢冲压成型，提升部件的环境耐受能力。设计建模过程中，需要重点校验叶片的曲面连续性，保证整个叶身的曲面光滑过渡，避免出现局部的凸起或者凹陷，不然会在转动时产生局部涡流，额外增加气动损耗；同时要做动平衡仿真校核，让三个叶片的质心尽量靠近转动轴线，减少转动时的离心力不平衡量，实际生产中这类部件装配前都要做动平衡测试，在指定位置去重或者加配重块，把不平衡量控制在标准允许的范围内。另外，叶片的前缘做了小圆弧钝化处理，不是锋利的锐边结构，一方面是避免装配、维护过程中划伤操作人员，另一方面也能降低前缘的气流分离概率，提升小流量工况下的运行稳定性，减少喘振现象的发生。这类螺旋桨的做功原理是依靠叶片转动时对空气的作用力，给空气施加轴向的动能，让空气沿轴线方向持续流动，和离心式风轮相比，它的风压低、风量大，适合用在阻力较小的通风场景，比如室内排气、设备表面散热、厂房岗位送风等，不需要克服很长的风管阻力，就能实现大流量的空气置换。
