摩托车前轮盘式制动系统结构设计

　　日常通勤类跨骑摩托车的前轮制动系统，直接决定车辆紧急工况下的制动稳定性与制动距离，这套盘式制动搭配辐条轮组的结构，是兼顾非铺装路面滤震性能与铺装路面制动效率的典型方案。从实际使用场景来看，这类结构多用于中小排量复古、越野取向的民用摩托车，日常行驶中需要应对城市道路频繁启停、国道长距离下坡制动控速、非铺装路面轻度越野时的点刹控速等多种工况，对制动系统的热衰减抗性、安装同轴度、轮组径向跳动公差都有明确的工程要求。

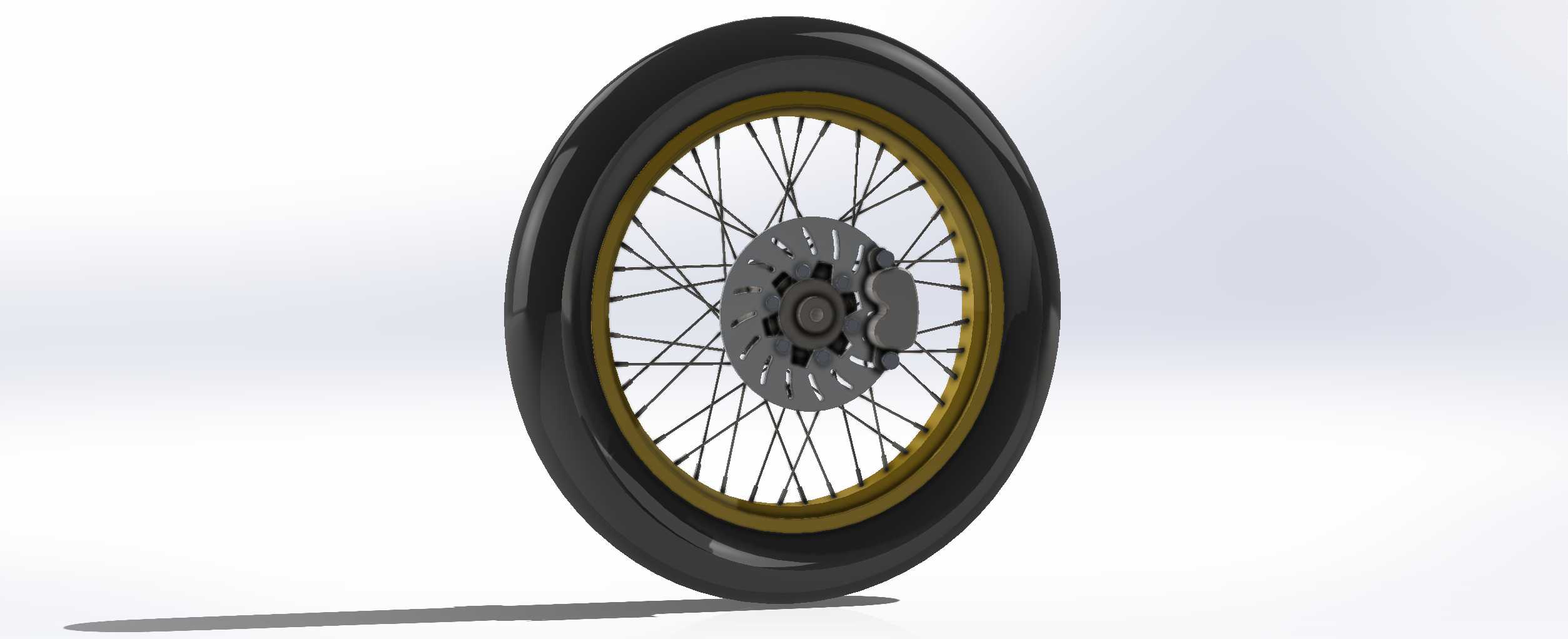

　　设计过程中首先要明确安装边界：轮辋采用金色涂层的钢制辐条结构，轮辋宽度适配常规民用摩托车真空胎或有内胎轮胎，轮胎断面弧度匹配常规公路越野两用胎的安装尺寸，轮组中心的轮毂轴孔需要与车辆前减震的安装轴径完全匹配，轴向定位台阶的尺寸公差控制在h7级别，避免轮组安装后出现径向窜动。制动盘采用通风划线结构，通过内圈的螺栓孔固定在轮毂的安装法兰面上，安装面的平面度公差要求不超过0.05mm，防止制动盘安装后出现端面跳动，导致制动过程中出现方向盘抖动、刹车异响等问题。

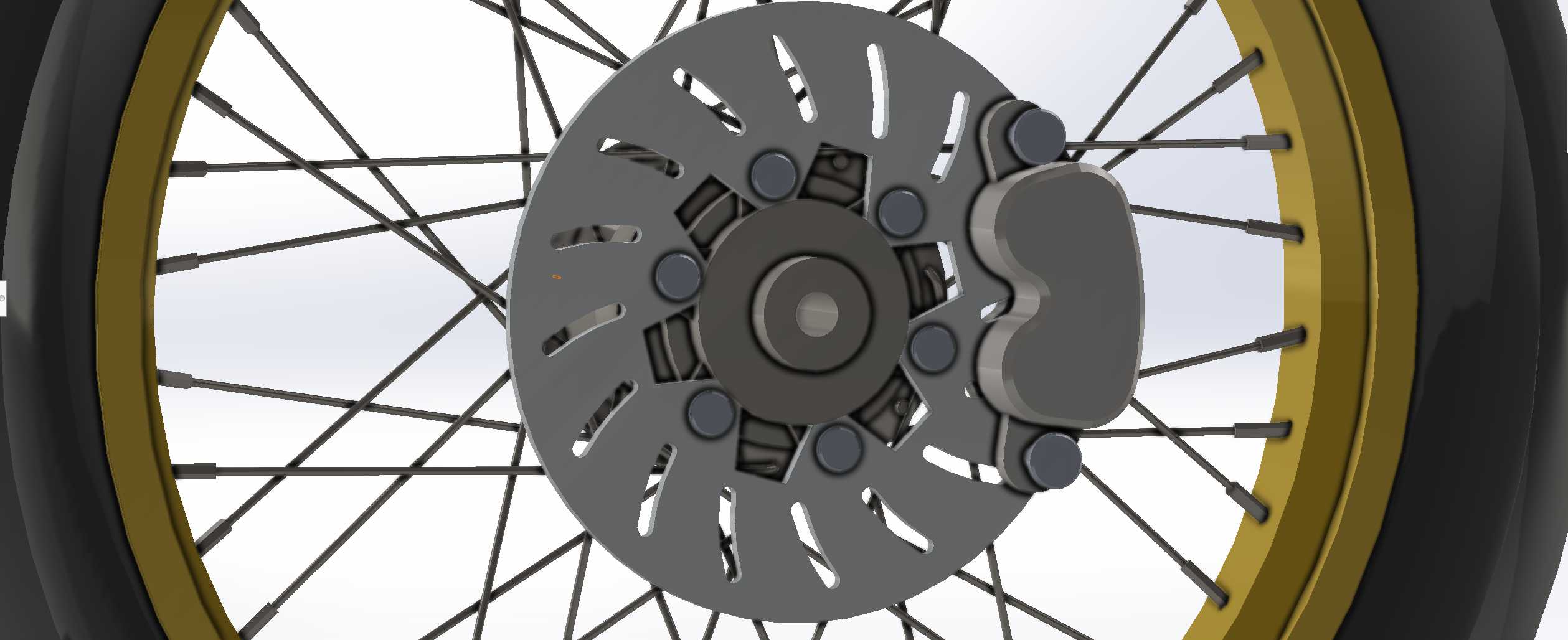

　　制动卡钳采用对置双活塞结构，安装位固定在前减震下端的卡钳支架上，卡钳的安装开档尺寸需要与制动盘的厚度匹配，制动片与制动盘的初始间隙控制在0.1-0.2mm之间，既保证制动时的响应速度，也避免正常行驶时出现拖刹问题。卡钳的进油口位置预留了标准的制动油管安装螺纹，适配常规摩托车制动管路的布置走向，不会与辐条、前减震护板等周边部件发生运动干涉。

　　辐条的排布采用交叉编织方式，每根辐条的张紧力在装配时需要调整到一致范围，保证轮组的径向跳动量不超过1mm，端面跳动量不超过1.5mm，避免高速行驶时轮组出现摆振。轮辋的边缘设计有标准的轮胎安装止口，轮胎装配后可以通过胎唇与止口的紧密贴合保证密封性能，即使装配有内胎的结构，也能避免轮胎在大角度侧倾时出现脱圈风险。

　　从功能特性来看，这套盘式制动结构相比传统鼓式制动器，散热效率提升40%以上，长距离下坡连续制动时，制动盘的热量可以通过盘面的通风结构快速散发，不会因为热积累导致制动效能衰减。制动盘的划线结构可以在制动时快速刮除制动片表面的磨屑与积水，雨天行驶时的制动响应速度比光面制动盘更快，缩短湿滑路面的制动距离。卡钳的活塞采用防尘密封圈设计，能够阻挡非铺装路面行驶时的泥沙、灰尘进入活塞腔，延长制动卡钳的维护周期，降低日常使用的故障概率。

　　设计时还需要考虑部件的维修互换性，制动盘的螺栓孔分布圆直径、卡钳的安装孔距都采用行业通用的尺寸标准，后期维护更换配件时不需要额外定制加工，常规的摩托车维修网点就可以完成配件更换与调试。轮组的辐条采用标准规格的不锈钢辐条，出现单根辐条断裂的情况时，可以快速更换同规格辐条并重新调整张紧力，不需要整体更换轮辋总成，降低用户的后期使用成本。

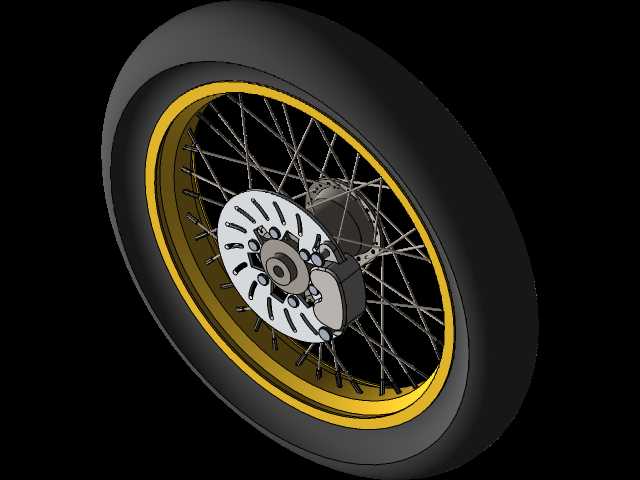

　　在三维建模过程中，所有部件的装配关系都按照实际生产的装配顺序搭建，制动盘与轮毂的安装面、卡钳与减震支架的安装面都设置了贴合约束，辐条与轮辋、轮毂的连接位置都按照实际的穿孔角度建模，能够直接用于后续的工程图导出、干涉检查、运动仿真。通过运动仿真可以验证，前轮在全行程转向、减震压缩到极限位置时，制动卡钳、制动管路都不会与轮组辐条、前挡泥板等部件发生碰撞，所有运动部件的安全间隙都保留在5mm以上，满足实际装车的使用要求。
