通风划线式车用制动盘结构设计

　　盘式制动结构目前已经覆盖绝大多数乘用车辆、轻型商用车辆的前轮制动配置，部分高性能车型会采用前后全盘式制动布局，相比传统鼓式制动，这类划线通风制动盘的热衰退抗性更强，连续制动工况下的制动力输出稳定性更优，在山区长下坡路段、赛道高频制动场景、城市拥堵路段频繁启停的使用环境下，都能保持更稳定的摩擦系数，避免制动效能因高温出现大幅衰减。

　　这款制动盘采用分体式结构设计，摩擦工作面为带划线沟槽的环形结构，中心安装帽与摩擦环通过装配定位结构连接，摩擦环表面的划线沟槽沿径向呈特定角度分布，核心作用是在制动片与盘面接触时，快速刮除摩擦副表面产生的磨屑，避免磨屑在摩擦面间形成磨粒磨损，同时沟槽可以打破制动时产生的水膜，在雨天涉水行驶后快速恢复制动摩擦力，减少水衰退带来的制动距离增加问题。摩擦环内部设置有通风导流结构，车辆行驶时迎面气流可以通过通风道快速带走制动产生的热量，相比实心制动盘，散热效率提升40%以上，能有效降低连续制动后的盘面温度，减少制动盘热变形导致的制动抖动问题。

　　设计过程中首先需要明确安装边界参数，中心安装孔的分布圆直径、安装孔数量与孔径需要匹配对应车型的转向节轮毂接口，中心定位凸台的尺寸要与轮毂中心定位止口完全契合，保证制动盘安装后的同轴度，避免高速制动时出现方向盘抖动的问题。摩擦环的外径尺寸需要匹配轮辋内部的安装空间，不能与轮辋辐条、制动防尘罩产生运动干涉，摩擦面的有效工作宽度要对应制动片的摩擦面积，保证制动片的整个摩擦面都能与盘面完全接触，避免偏磨导致的制动片寿命缩短、制动力分布不均问题。

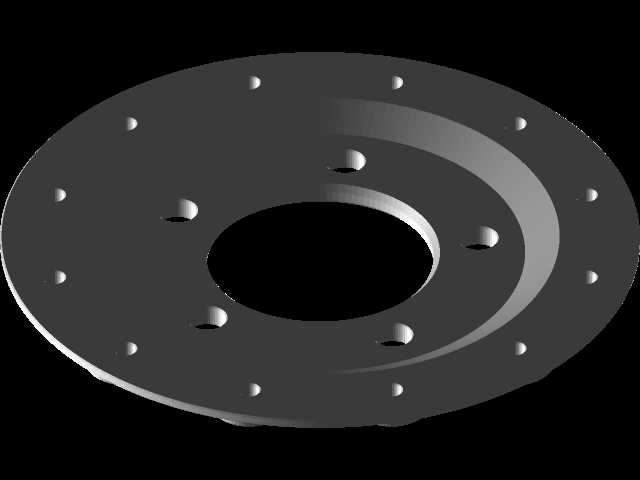

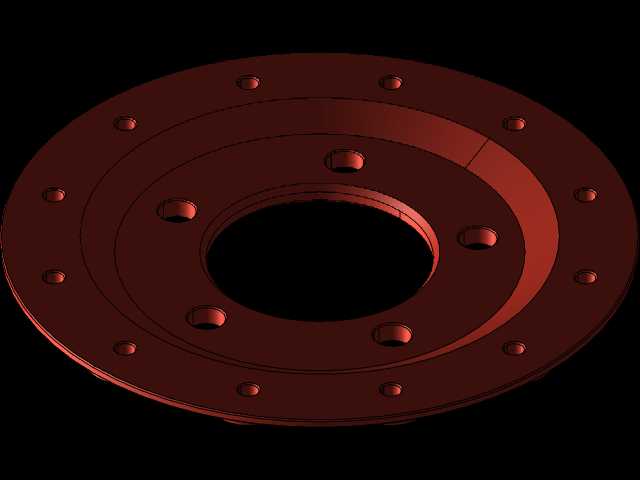

　　安装帽部分的结构设计需要兼顾强度与轻量化要求，帽部的深度要匹配转向节的突出尺寸，保证制动盘安装后摩擦面与轮毂轴承的距离符合设计值，避免制动片的工作位置超出活塞行程范围。帽部与摩擦环连接的位置设置有均匀分布的连接孔，通过紧固件将两部分固定为一体，这种分体设计可以在摩擦环磨损到极限厚度时单独更换摩擦环，降低维护成本，同时不同材质的组合也能实现更好的性能匹配，摩擦环采用高碳铸铁材质保证耐磨性能与摩擦系数稳定性，安装帽采用铝合金材质降低非簧载质量，提升车辆悬架的响应性能。

　　摩擦面的划线深度需要控制在合理范围内，过深的划线会减少摩擦面的有效接触面积，降低制动力矩，同时会加速制动片的磨损；过浅的划线则无法起到排屑、排水的作用，在制动盘整个磨损寿命周期内，划线需要保持足够的深度来发挥作用。盘面的跳动量是设计和加工过程中需要严格控制的参数，端面跳动量过大会导致制动时制动片随盘面跳动，产生制动踏板抖动、方向盘抖动的问题，因此安装面的平面度、安装孔的位置度都需要满足较高的形位公差要求。

　　在实际装车应用中，这类制动盘需要匹配对应的制动卡钳与制动片，制动盘的有效半径决定了制动力矩的输出能力，在相同卡钳夹紧力的情况下，有效半径越大，制动力矩越大，因此设计时需要在轮辋允许的范围内尽可能优化有效半径尺寸，同时保证制动盘的强度足够，在最大制动力矩下不会出现开裂、变形的问题。通风道的结构设计会直接影响散热效率，采用径向直叶片或者弯曲叶片的通风结构，在不同车速下的散热表现有明显差异，弯曲叶片的通风道在低速时也能有较好的空气流量，更适合城市道路使用场景，直叶片通风道则在高速行驶时散热效率更高，更适合高速行驶占比较高的使用场景。

　　制动盘的厚度设计需要考虑磨损余量，新盘的厚度减去磨损极限厚度的差值，就是整个使用寿命周期内允许的磨损量，同时还要考虑热膨胀的余量，避免制动盘高温膨胀后与制动片产生拖滞，增加行驶阻力和不必要的磨损。安装帽上的中心孔倒角、安装孔倒角都需要做合理设计，方便安装时的对位，减少安装过程中对配合面的磕碰损伤，连接紧固件的预紧力需要按照标准扭矩要求施加，避免预紧力过大导致安装帽变形，或者预紧力不足导致使用过程中连接松动。

　　从结构建模的角度来看，这类制动盘的建模需要重点处理摩擦环的通风道结构、划线沟槽的阵列、安装孔的分布等特征，保证所有阵列特征的角度、位置精度，同时在装配验证环节需要模拟制动盘的最大转动范围，检查与周边零部件的间隙是否满足要求，包括静止状态和最大转向角度下的间隙，还要考虑制动盘受热膨胀后的尺寸变化，预留足够的安全间隙，避免出现运动干涉。
