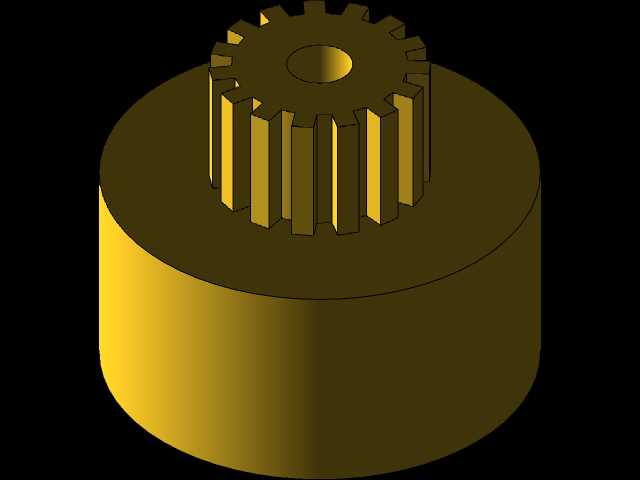

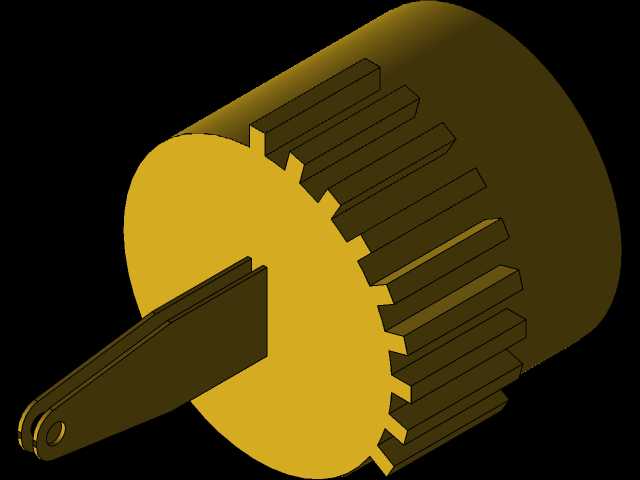

CA6140车床用带基座圆柱直齿轮传动件

　　在普通卧式车床的进给传动链中，这类带一体式基座的圆柱直齿轮是承担扭矩传递、运动换向的核心执行零件之一，常见于CA6140系列车床的溜板箱、进给箱内部传动副中，区别于常规的通孔式滑移齿轮，该零件将齿轮段与下部的圆柱基座做成一体化结构，省去了额外的齿轮轮毂与轴套配合环节，能在紧凑的箱体安装空间内减少装配累计误差，提升传动副的同轴度精度。从实际应用场景来看，这类齿轮主要承担低速段的扭矩传递，通常匹配模数2-2.5的渐开线齿形，压力角采用国标通用的20度标准，齿部精度等级能满足普通车床7级传动精度要求，在进给运动的低速重载工况下，一体式基座的结构可以避免齿轮在频繁正反转过程中出现轮毂松动、键槽滚键的常见故障。设计这类零件时，

　　首先要匹配CA6140车床对应传动位的中心距要求，下部圆柱基座的外径尺寸需要适配箱体上的安装孔位公差，基座的轴向长度要严格匹配箱体内壁到传动轴台阶的安装间隙，既不能过长导致装配时顶死箱体壁，也不能过短造成齿轮轴向窜动量超出允许范围；上部齿轮段的齿宽要匹配啮合齿轮的齿宽尺寸，通常比配对齿轮窄1-2mm，避免安装错位导致齿面局部受力过载。齿部的设计上，齿顶圆、齿根圆的尺寸公差要严格按照渐开线圆柱齿轮的精度标准取值，齿端做1x45度的倒角处理，方便装配时的啮合导入，也能去除齿端加工产生的毛刺，避免运转过程中毛刺脱落进入箱体内污染润滑油。中心的通孔为传动轴安装位，孔内通常设计有标准平键键槽，键槽的对称度公差要控制在0.02mm以内，

　　保证齿轮与轴的周向固定可靠，传递扭矩时不会出现应力集中。下部基座的外圆与安装孔之间采用间隙配合，配合公差选H7/h6即可，既能保证装配时的顺利装入，也能控制径向跳动量在允许范围内，避免齿轮运转时出现偏载、齿面磨损不均的问题。从建模逻辑来看，这类零件的建模流程要贴合实际加工工艺顺序，首先绘制下部圆柱基座的截面轮廓，拉伸生成基座实体，再以上端面为基准绘制齿轮的分度圆、齿顶圆、齿根圆轮廓，通过渐开线方程生成单个齿形后阵列得到全部轮齿，最后完成中心孔、键槽、倒角等细节特征的构建，建模过程中要注意特征的参数化关联，比如模数、齿数、齿宽、基座直径这些核心参数要设置为可变量，方便后续同系列不同参数齿轮的快速改型。

　　实际生产中这类零件通常采用45号钢毛坯锻造加工，齿部经过高频淬火处理，硬度达到HRC45-50，保证齿面的耐磨性，基座部分不需要过高硬度，保持调质处理后的HB220-250即可，兼顾韧性与强度，避免受冲击时出现基座断裂的问题。在装配环节，这类齿轮装入箱体后需要检测齿侧间隙，用压铅法测量时侧隙要控制在0.1-0.15mm之间，同时盘动传动轴检查运转是否顺畅，有没有卡滞、异响的情况，保证啮合接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，才能满足车床进给传动的平稳性要求，避免加工工件时出现进给爬行、表面振纹的问题。这类一体化结构的齿轮相比分体式的齿轮加轴套结构，减少了一个配合面，装配工序更简单，同时也减少了配合面之间的磨损隐患，在普通车床的大修、备件更换场景中应用十分广泛，建模时还原的结构细节要完全匹配原厂零件的尺寸边界，才能保证替换时不需要额外修配，直接装机即可使用。
