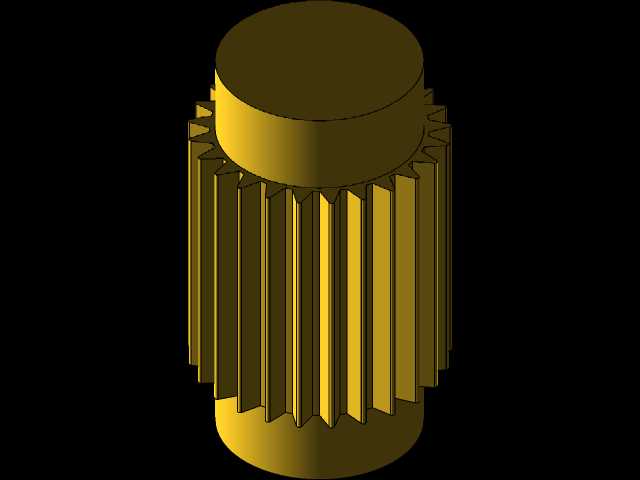

CA6140车床用渐开线花键轴结构

　　在普通卧式车床的进给传动链与主轴传动副中，花键轴是承担扭矩传递、保证滑移齿轮精准走位的核心零件，这款适配CA6140系列车床的花键结构，主要服务于主轴箱内滑移齿轮的轴向滑动传动场景，日常承担主轴变速过程中不同转速档位的扭矩传递任务，当操作手柄拨动滑移齿轮沿花键齿侧轴向移动时，均匀分布的外花键齿可以同时承担周向扭矩传递与轴向滑动导向的双重作用，避免齿轮换挡过程中出现卡滞、打齿的问题。从实际使用场景来看，这类花键轴通常安装在CA6140车床主轴箱的II轴或III轴位置，两端通过深沟球轴承支撑在箱体镗孔内，轴端预留有卡圈槽与锁紧螺母安装位，安装时需要保证花键齿面的径向跳动公差控制在0.02mm以内，避免滑移齿轮移动时出现松紧不均的情况，

　　轴身的光轴段除了承担轴承内圈的定位作用，还需要预留足够的齿轮滑移行程空间，保证车床所有公制、英制螺纹档位以及进给量档位都能顺畅切换。设计这类花键结构时，首先要匹配CA6140车床原有传动链的模数参数，采用渐开线齿形设计，相比矩形花键，渐开线齿根强度更高，应力集中系数更小，能够承受车床重载切削时的瞬时冲击扭矩，齿侧采用定心配合，保证齿轮啮合时的同轴度要求，减少传动过程中的振动与噪声。齿部的加工精度需要达到7级精度，齿面粗糙度控制在Ra1.6以下，降低滑移齿轮移动时的摩擦阻力，减少长期使用后的齿面磨损量。轴身的两端轴径需要与标准轴承内孔过盈配合，过盈量控制在0.01-0.02mm之间，既保证轴承内圈与轴同步转动，

　　又避免装配时压力过大导致轴承变形。花键段的长度需要匹配对应滑移齿轮的宽度与最大滑移距离，预留3-5mm的空刀行程，避免齿轮移动到极限位置时与轴肩发生刚性碰撞。从安装边界来看，该零件的最大外圆为花键齿顶圆直径，装配时需要从主轴箱的侧端镗孔穿入，因此齿顶圆尺寸必须小于箱体安装孔的直径，避免装配时刮伤箱体孔壁，两端的轴承位同轴度公差需要控制在0.015mm以内，保证轴转动时无偏摆，减少轴承的额外径向载荷。实际使用中，这类花键轴的失效形式主要是齿面磨损与轴肩疲劳断裂，因此设计时在花键齿与光轴段的过渡位置采用圆角过渡，减少应力集中，齿面可以通过高频淬火处理提升表面硬度，硬度达到HRC45-50，延长零件的使用寿命。在建模过程中，

　　首先通过拉伸命令生成轴的基体轮廓，再通过渐开线方程生成单个齿的齿廓曲线，阵列后完成花键齿的切除，最后依次加工出轴肩、卡圈槽、倒角等结构，所有过渡圆角与退刀槽的尺寸都符合机械加工工艺要求，避免出现无法加工的锐角结构，倒角尺寸统一采用1×45°，既方便装配时的导向，又去除加工毛刺防止划伤操作人员。
