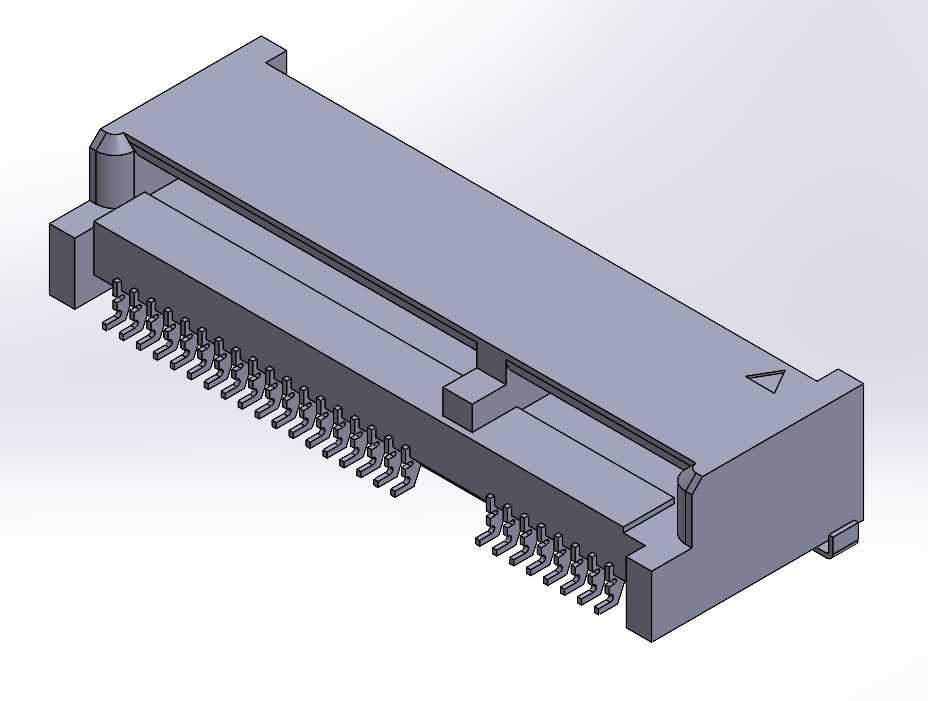

这类高密度板对板连接器,主要应用在紧凑型消费电子、工业控制板卡、通讯设备内部的PCB板间信号传输场景,在空间受限的多层板堆叠布局中,承担两块平行印制电路板之间的电信号与小功率电源的连通作用,替代传统飞线、排针排母的连接方案,大幅压缩板间占用的垂直空间,同时保证多通道信号传输的接触可靠性。从结构设计来看,该接插件采用卧式贴片安装形式,主体绝缘基座采用耐高温工程塑料注塑成型,能够耐受SMT回流焊的高温工况,不会在焊接过程中出现基座变形、端子移位的问题。接触端子采用弯脚贴片设计,引脚间距控制在0.5mm级别,单侧排布26个接触引脚,双侧合计52个连接通道,能够满足高速差分信号、普通IO信号、小电流供电的多类型传输需求,
每个端子的接触端采用弹性悬臂结构,插接时能产生稳定的正向接触压力,保证在设备受到振动、冲击工况下不会出现接触瞬断的问题。基座两端设置有导向定位柱,在与公座插接时能够先完成导向对位,避免插针偏斜顶弯端子的装配问题,同时基座侧面设置有防呆三角标识,装配时能够快速识别插接方向,杜绝反向插装导致的电路短路、端子损坏问题。安装边界方面,该连接器整体为长条形薄型结构,本体高度控制在较低水平,贴装到PCB板后,本体上方仅需预留对应的插接配合空间,不需要额外预留过高的操作空间,非常适合厚度尺寸要求严苛的便携类电子产品内部布局。引脚的焊盘设计兼容标准SMT贴片工艺,焊盘尺寸与引脚宽度匹配,过炉焊接时能够形成饱满的焊点,同时引脚的共面度控制在0.
1mm以内,避免出现虚焊、连锡的焊接缺陷。在实际选型应用中,这类连接器多用于智能终端内部主板与副板的连接、工控采集模块的板间扩展连接、通讯交换设备的板卡互联场景,相比传统的线对板连接方案,省去了线束加工、端子压接的工序,直接通过板间插接完成装配,大幅提升整机装配效率,同时减少线束带来的空间占用与信号干扰问题。设计该类连接器三维模型时,需要重点把控端子的排布间距、绝缘基座的壁厚均匀性、导向结构的配合公差,既要保证注塑成型时塑料填充顺畅,不会出现缺胶、缩水的成型缺陷,也要保证公母座插接时的插拔力处于合理区间,既不会因为插拔力过大导致装配困难,也不会因为插拔力过小导致连接松脱。另外,模型中需要准确体现每个贴片引脚的折弯角度与伸出长度,
保证生成的PCB封装焊盘位置与实际元件完全匹配,避免结构设计完成后出现元件与PCB干涉、焊盘对位不准的问题。基座上的定位柱尺寸需要对应PCB上的定位孔设计,装配时定位柱先插入PCB定位孔,完成元件在PCB上的预固定,减少贴片过程中的元件偏移概率。在结构强度设计上,基座两端的加厚结构能够承受插接过程中的按压力,不会出现基座开裂的问题,端子的固定部分在基座内部采用倒刺结构,与塑料基座形成牢固的嵌合,避免插拔过程中端子被推出基座导致的失效。
