三瓣式环形无轴螺旋推进结构设计

项目分类:通用机械零部件 发布时间:2024-11-21 ID:802694
  • 三瓣式环形无轴螺旋推进结构设计

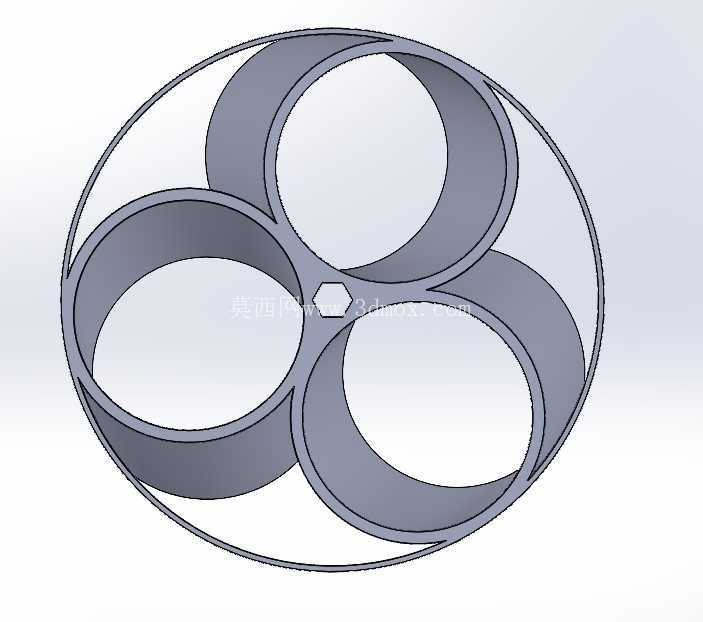

  这款环形螺旋推进结构,最初是针对狭小腔体内部流体输送、低扰动推进场景做的适配设计,区别于传统带中心轴的螺旋桨结构,它取消了中心轮毂与传动轴的占位,整个推进工作面完全依托环形外圈的刚性支撑实现扭矩传递,三个螺旋叶片沿环形内壁周向120度均布,叶片型线采用等螺距光滑曲面过渡,从环形内缘平滑延伸至中心交汇区域,中心预留的正六边形安装位可直接与驱动端的六角输出轴配合,无需额外设计键槽与锁紧结构,安装时直接将六角轴插入中心孔位即可完成周向定位,配合端面压盖就能实现轴向固定,大幅缩减了装配环节的零件数量。

  从实际应用场景来看,这类结构非常适合用在管道内部的流体推送、小型水下探测设备的低扰动推进、以及粘稠物料的无堵塞输送工况——传统带中心轴的螺旋结构在输送含纤维、小颗粒杂质的流体时,杂物很容易缠绕在中心轴与叶片的连接位置,长时间运行会造成卡滞、负载骤升的问题,而这款无中心轴的环形设计,整个过流断面没有凸起的轴类结构,三个叶片之间形成三个独立的弧形过流通道,流体经过时不会在中心区域形成紊流涡旋,推进过程的流态更平稳,对于水下推进场景来说,能有效降低推进噪音与尾流扰动,避免惊扰探测目标;用在管道物料输送场景时,纤维类杂质可以顺着叶片曲面直接通过,不会出现缠绕卡堵的问题。

  设计过程中首先确定的是环形外圈的刚性边界,外圈采用等厚度薄壁圆环结构,厚度根据实际驱动扭矩做匹配,保证扭矩传递过程中不会出现圆度变形,叶片与外圈的连接位置做了小圆角过渡,避免应力集中造成的叶片根部断裂问题;三个叶片的型线没有采用大扭角设计,而是选用了低扭角等螺距曲面,一方面是降低驱动端的负载扭矩,匹配小功率驱动单元就能实现稳定推进,另一方面是减少流体经过叶片时的剪切作用,对于输送含有易损颗粒的流体时,能降低颗粒破损率。中心的六角安装位深度与叶片中心交汇区域的厚度保持一致,六角孔的公差采用H7级间隙配合,既保证安装时的便捷性,又能避免传动过程中出现晃动间隙。

  从安装边界来看,整个结构的最大外圆尺寸就是环形外圈的外径,安装时只需要保证外圈与外部腔体之间预留0.5-1mm的间隙即可,不需要额外设计径向支撑结构,因为环形外圈本身就具备足够的径向刚度,三个叶片在中心交汇形成的支撑节点,刚好把扭矩均匀分散到三个叶片上,运行过程中不会出现叶片偏摆的问题。实际测试过程中,这款结构在正转时可以实现稳定的正向流体推送,反转时也能实现反向输送,不会因为叶片型线的问题出现效率骤降的情况,对于需要双向推进的工况也能很好适配。另外,这种三瓣均布的结构在动平衡调校上也更有优势,三个叶片的质量均匀分布在环形周向上,只要加工时保证三个叶片的型面误差控制在0.1mm以内,高速运行时的振动量非常小,不需要额外做过多的动平衡去重处理,能有效降低加工环节的工序成本。

  在结构细节处理上,叶片的进出水边都做了0.2mm的圆角钝化处理,避免锋利边缘在装配或者维护过程中造成划伤,同时也能减少流体经过叶片边缘时的气蚀问题,延长结构的使用寿命。整个结构没有多余的凸起或者凹槽,所有曲面都是光滑连续过渡,不管是采用3D打印做快速样件验证,还是采用注塑、铸造工艺做批量生产,都具备很好的工艺适配性,不需要设计复杂的模具抽芯结构,生产制造的门槛更低。针对不同的使用场景,只需要调整环形外圈的直径、叶片的螺距与厚度参数,就可以快速衍生出适配不同流量、不同推力需求的系列化结构,不需要重新做整体的架构设计,参数化调整的空间非常大,能覆盖从微型流体输送到中型推进场景的使用需求。
