电火花加工用54mmEDM电极固定座结构

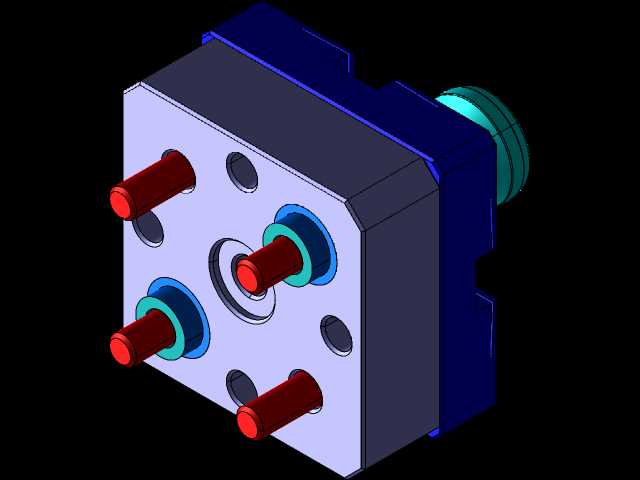

　　在精密模具加工、精密零部件电火花成型作业场景里，电极装夹的重复定位精度、拆装便捷性直接影响放电加工的效率与最终成型面的尺寸一致性，这款适配54mm安装规格的EDM电极固定座，正是针对中小规格电极快换需求设计的装夹载体。从实际加工场景的痛点出发，常规电极装夹往往需要反复打表找正，单电极换装的辅助时间有时甚至超过短工序的放电加工时长，尤其是多电极轮换加工的型腔工位，反复拆装带来的定位误差累积，很容易造成接刀台阶、成型面错位等质量问题，这款固定座的设计核心就是围绕快换定位、稳固装夹两个核心需求展开。结构上采用带FCS环的3R型支架兼容设计思路，固定座主体为方形安装基体，正面预留四个呈矩形分布的定位销安装孔，配套的定位销压装到位后，

　　可与机床侧的3R夹具基准座形成精准的定位配合，不需要每次换装都重新找正电极的基准坐标，能将单电极换装的辅助时间压缩到一分钟以内，同时重复定位精度可以控制在微米级，完全满足精密电火花加工的公差要求。固定座正面的中心区域为电极安装基准面，预留的中心过孔可避让电极的引电接头或者冷却通道，三个带衬套的安装孔位用于锁紧固定电极柄部，衬套采用耐磨材质制作，避免反复拆装电极造成基体孔位磨损，延长固定座的整体使用寿命。固定座背部的连接结构适配标准快换夹具的锁紧接口，侧面的定位缺口可与夹具上的防转销配合，避免装夹过程中固定座发生周向转动，保证电极角度位置的一致性。从安装边界来看，固定座主体的方形安装面边长为54mm，

　　整体厚度控制在适配常规EDM机床主轴行程的范围内，不会因为装夹座尺寸过大造成主轴行程浪费，也不会因为结构过于单薄影响装夹刚性，在加工深型腔或者大电流放电作业时，足够的基体厚度可以抵消放电过程产生的振动，避免电极出现颤纹影响加工表面质量。设计过程中充分考虑了实际加工的操作便利性，定位销的压装采用过盈配合设计，不需要额外的锁紧螺丝就可以保证定位销不会在反复插拔过程中出现松动，FCS环的配置可以在装夹过程中自动补偿微小的装配间隙，同时起到一定的缓冲作用，避免刚性碰撞损伤夹具基准面。固定座上预留的多个减重孔位，在不影响整体结构刚性的前提下降低了装夹座的自重，减少主轴的负载，尤其是在多轴联动电火花加工场景下，

　　更低的装夹重量可以提升主轴运动的响应速度，降低动态运动过程中的位置偏差。在实际应用中，这类电极固定座可以适配铜公、石墨电极等多种常见的EDM加工电极，只要电极柄部的安装尺寸与固定座的安装孔位匹配，就可以实现快速装夹切换，对于批量电极加工、多工序轮换加工的场景，能大幅减少辅助作业时间，降低操作人员的劳动强度，同时减少人为找正带来的操作误差，稳定加工质量。不同于通用型的电极夹头，这款固定座针对54mm规格的电极安装场景做了结构优化，所有的安装孔位、定位结构都围绕该规格下的常用电极尺寸设计，不需要额外加装转接块就可以直接使用，避免了转接结构带来的精度损失，也减少了工装叠加带来的刚性下降问题。固定座的基体材质选用经过时效处理的合金结构钢，整体经过淬火加低温回火处理，表面硬度满足长期反复装夹的耐磨需求，关键的定位基准面经过精磨加工，平面度、平行度等形位公差都控制在精密工装的要求范围内，保证与夹具、电极配合的精度稳定性。在日常使用维护中，这类固定座只需要定期清理定位面、定位销上附着的电蚀渣、加工油污，就可以长期保持定位精度，不需要复杂的维护操作，适合加工车间长期高频次的使用场景。
