CA6140机床加工多面体结构设计练习

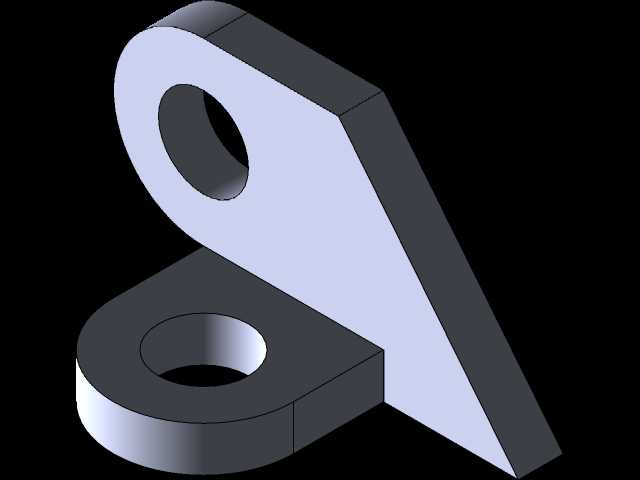

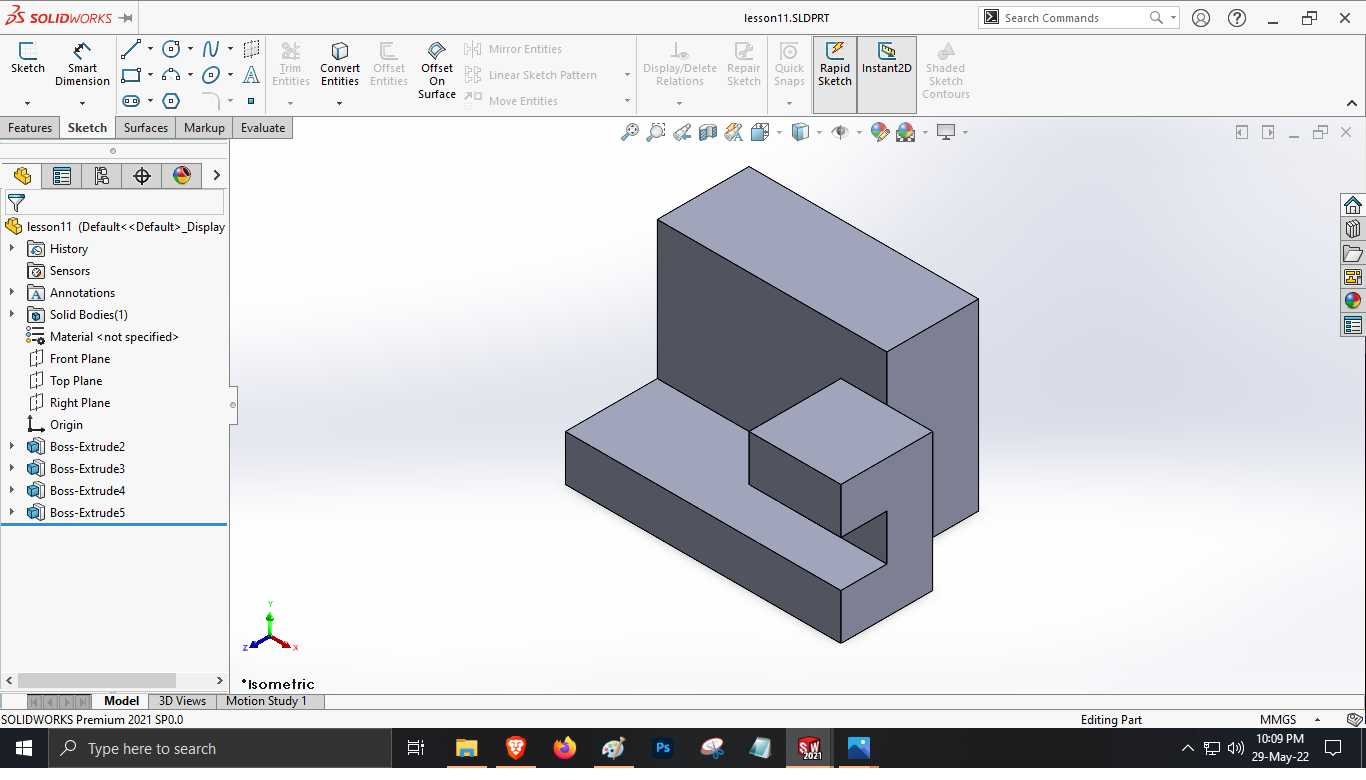

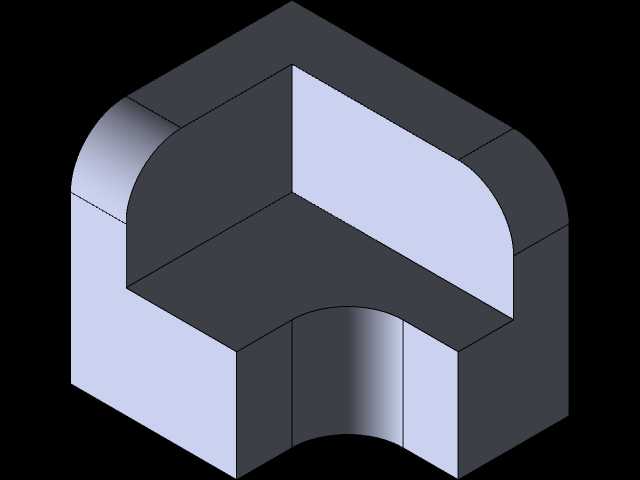

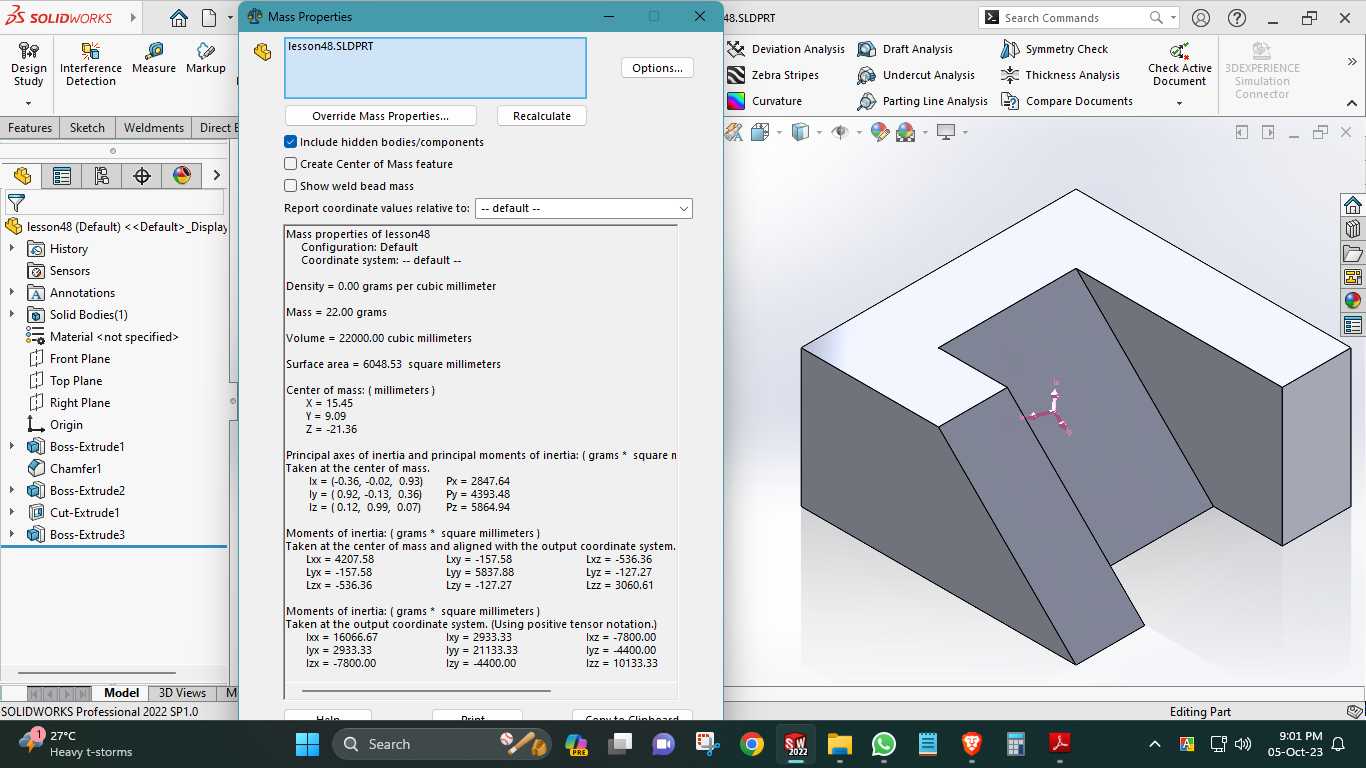

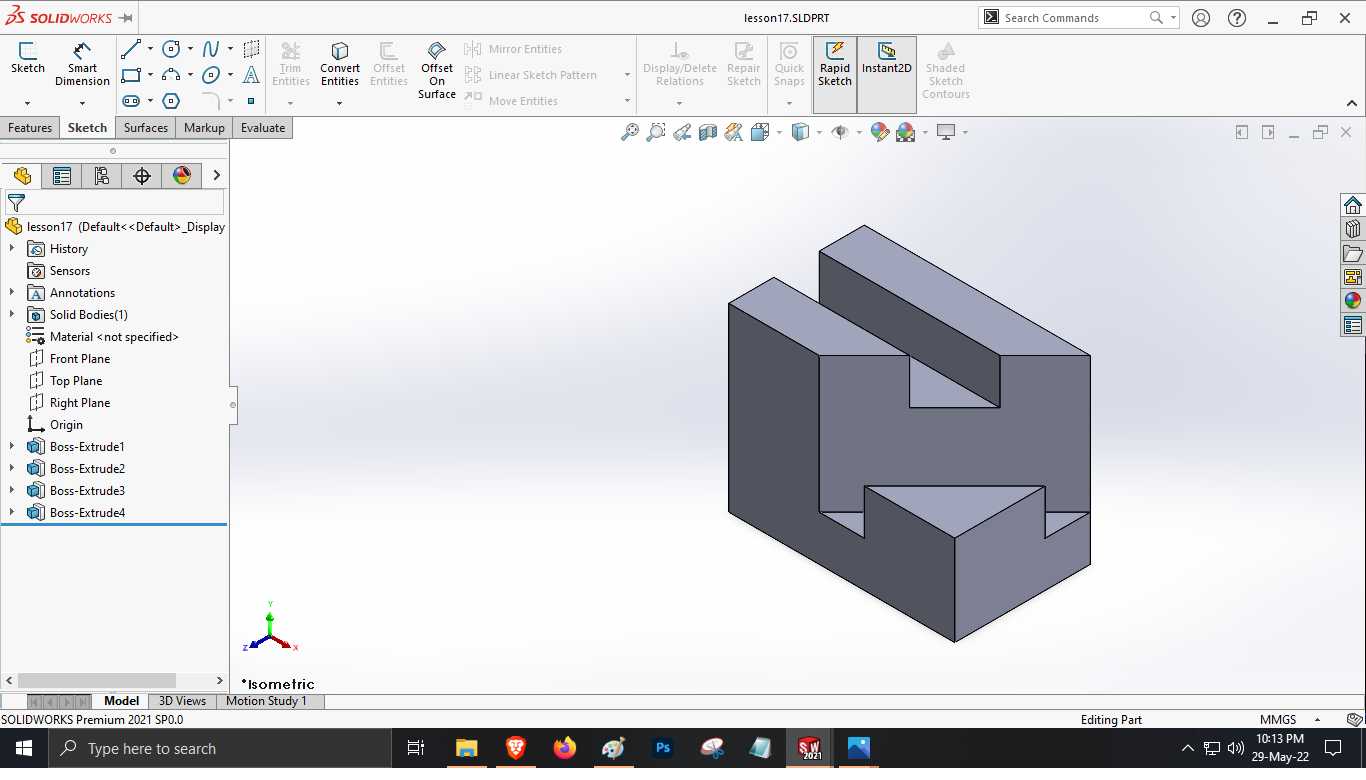

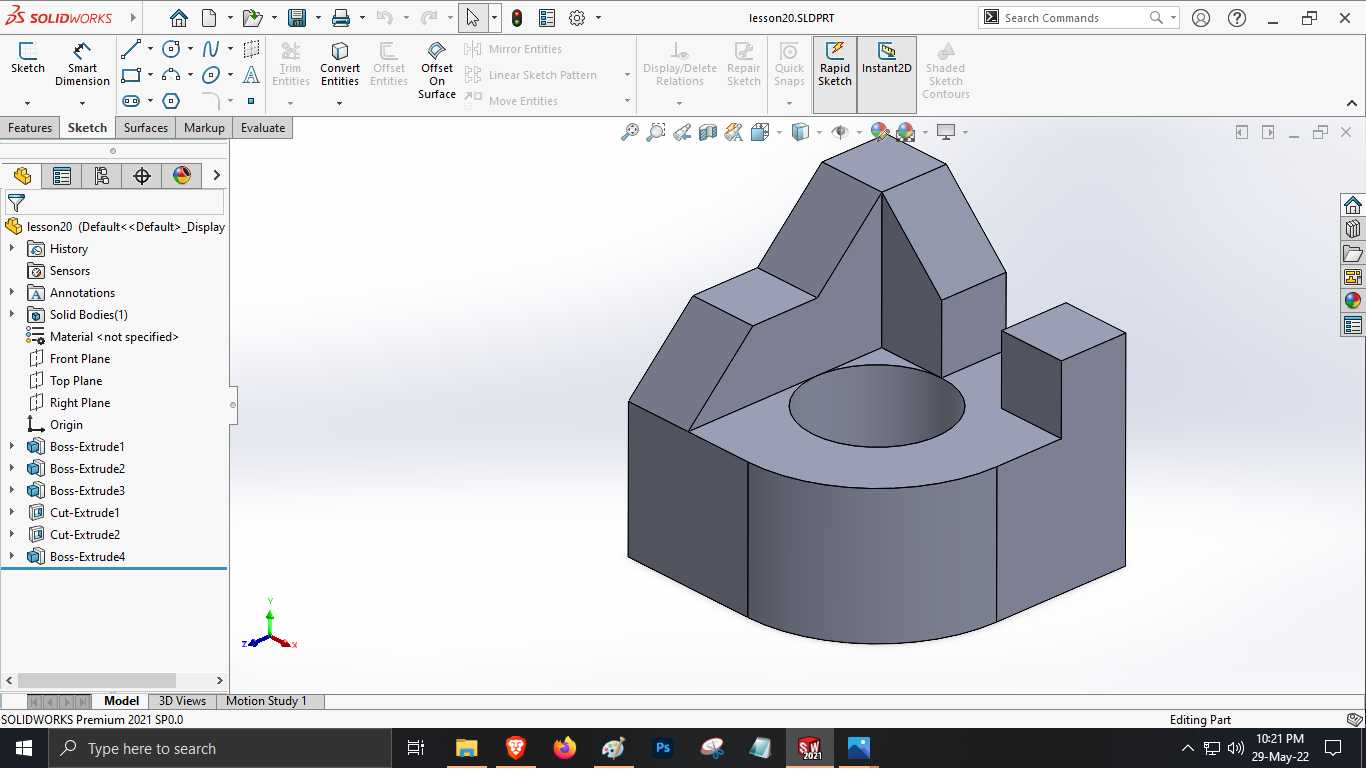

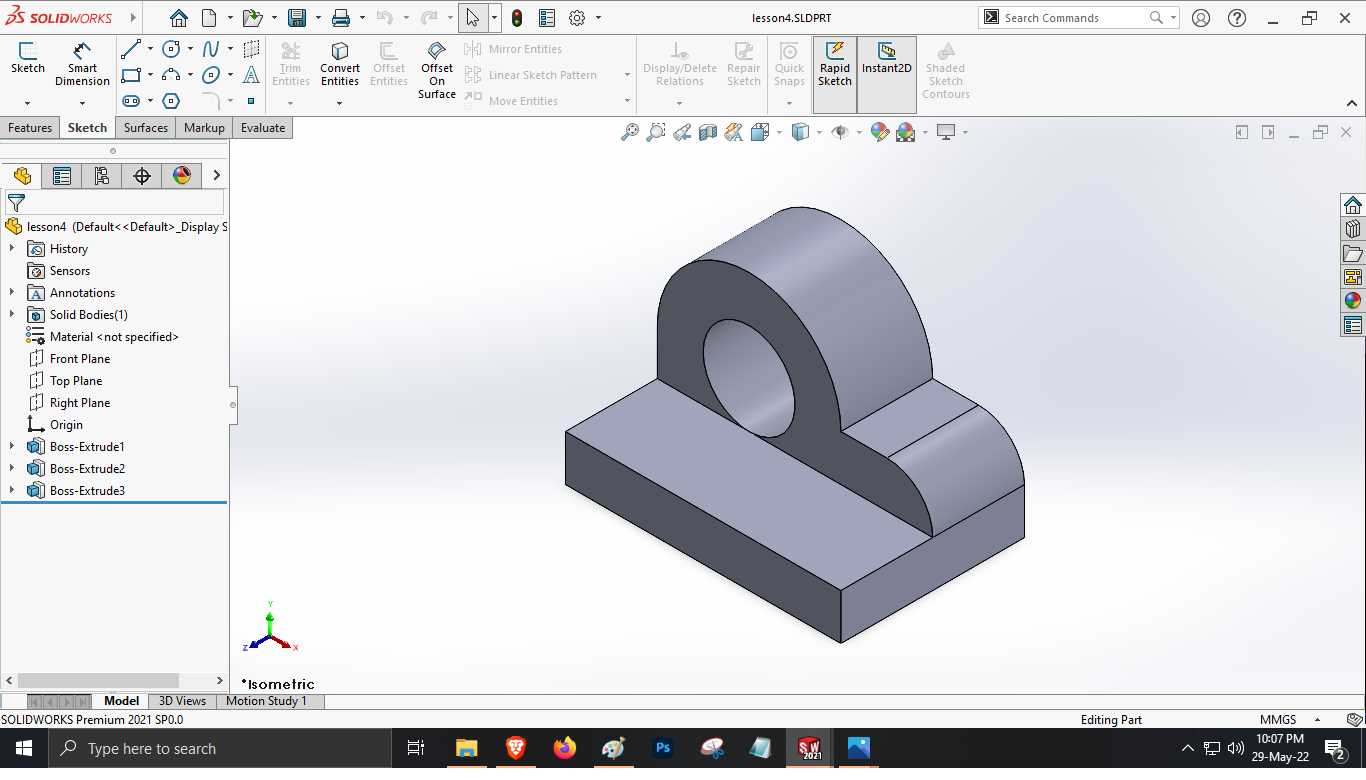

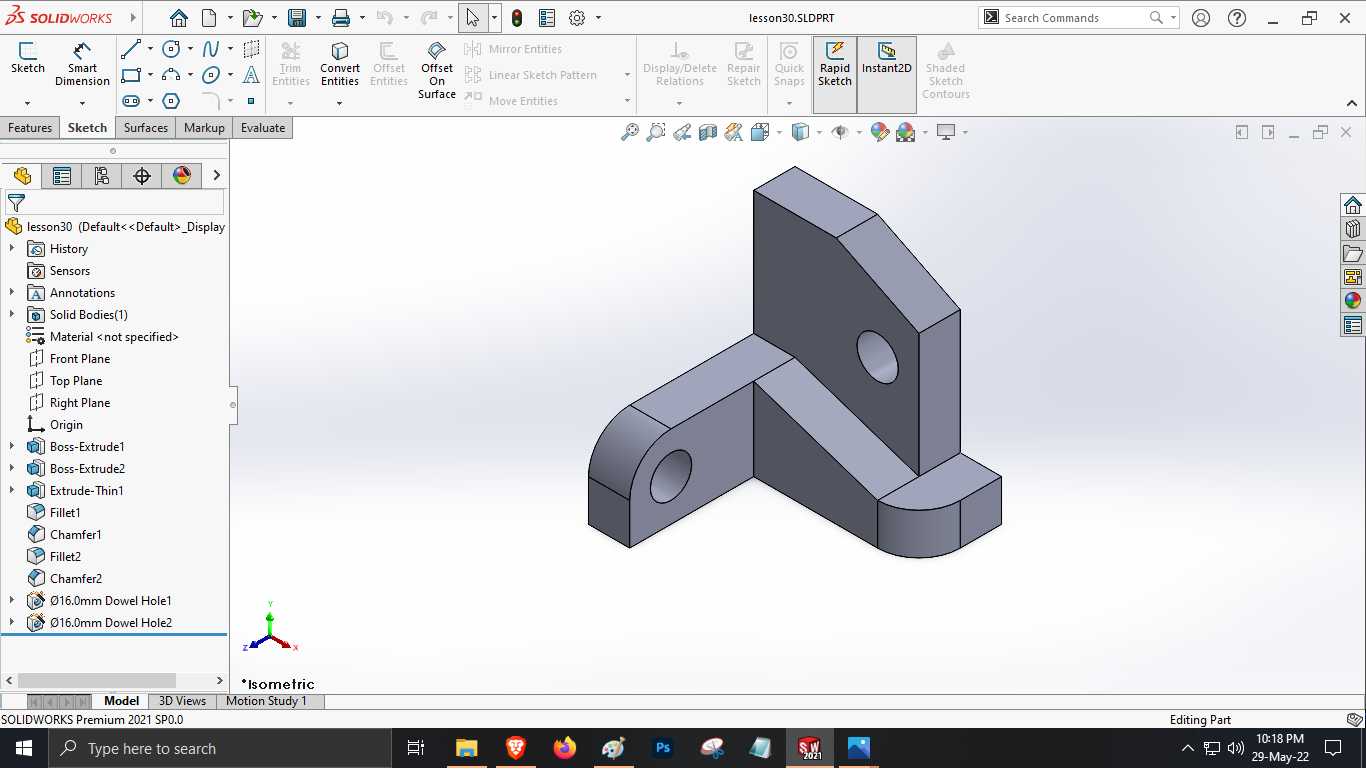

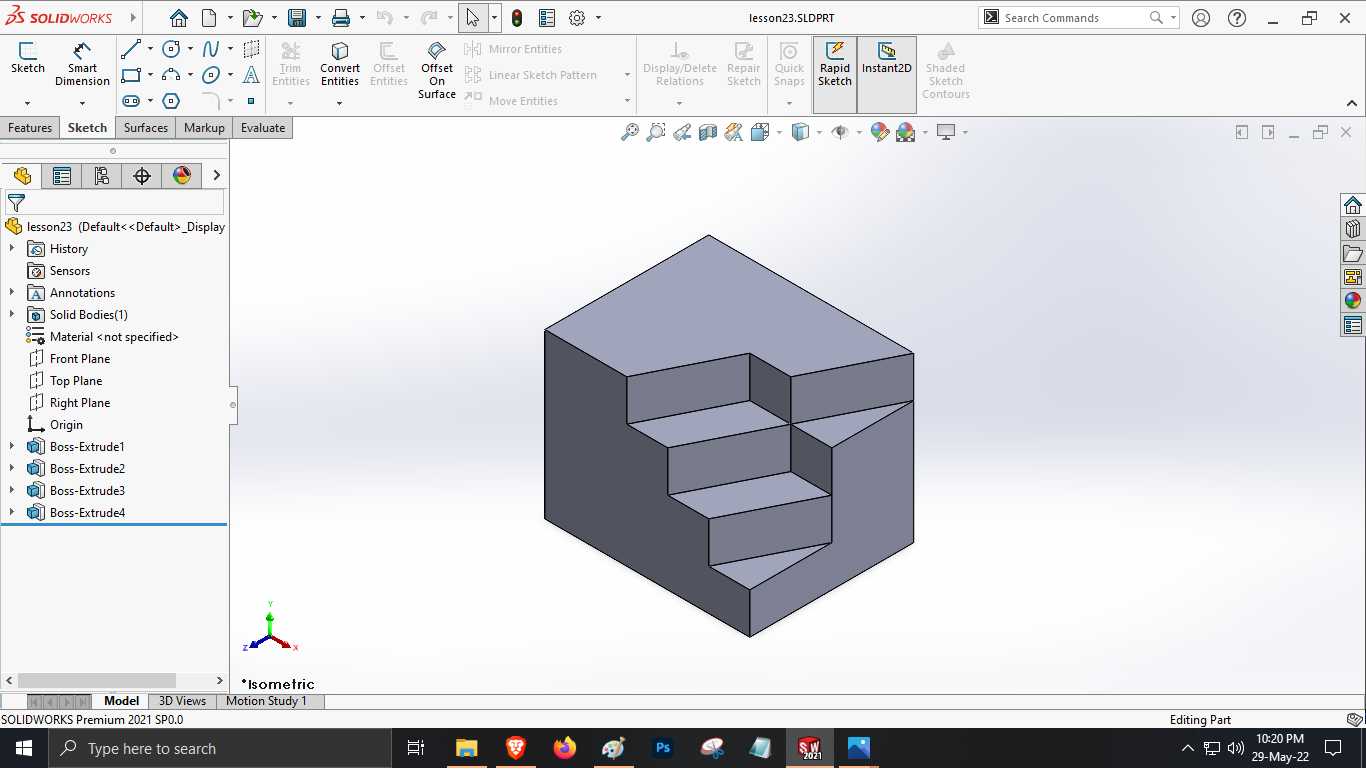

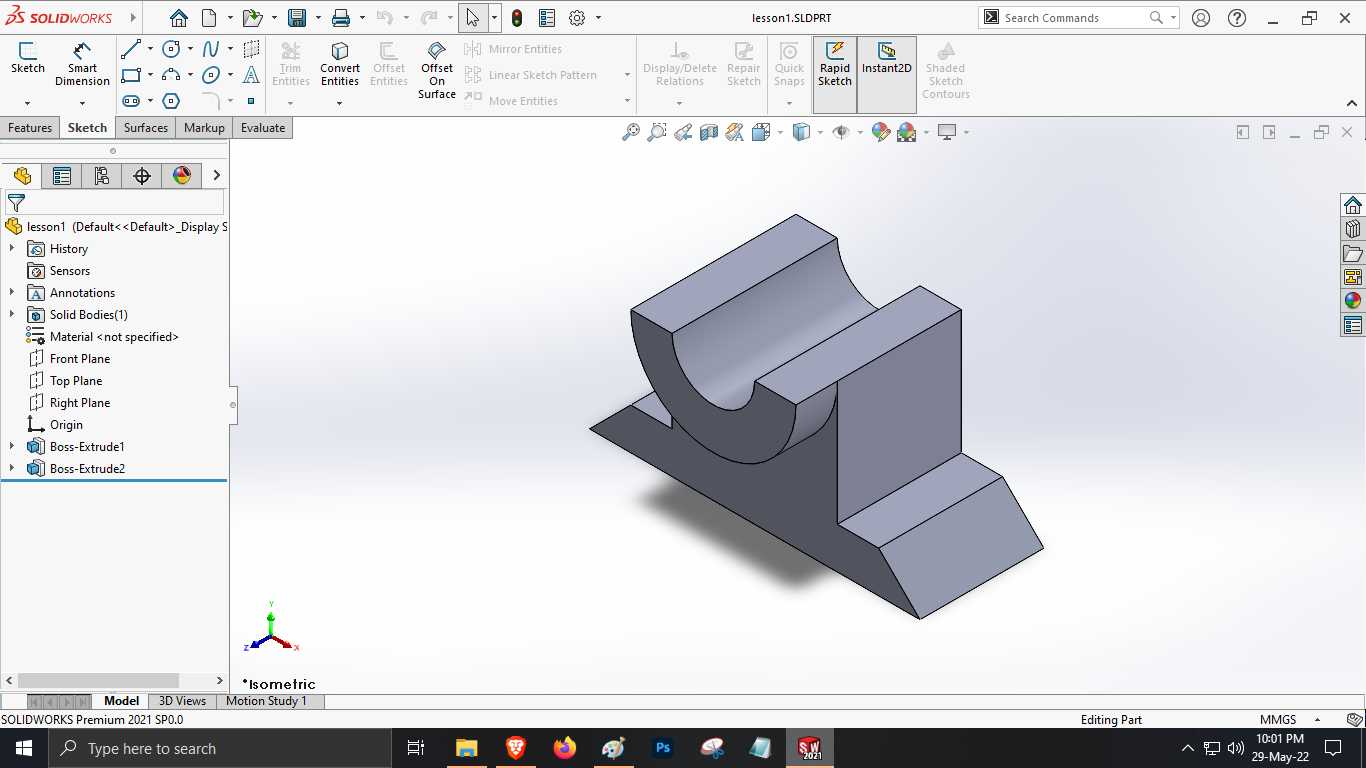

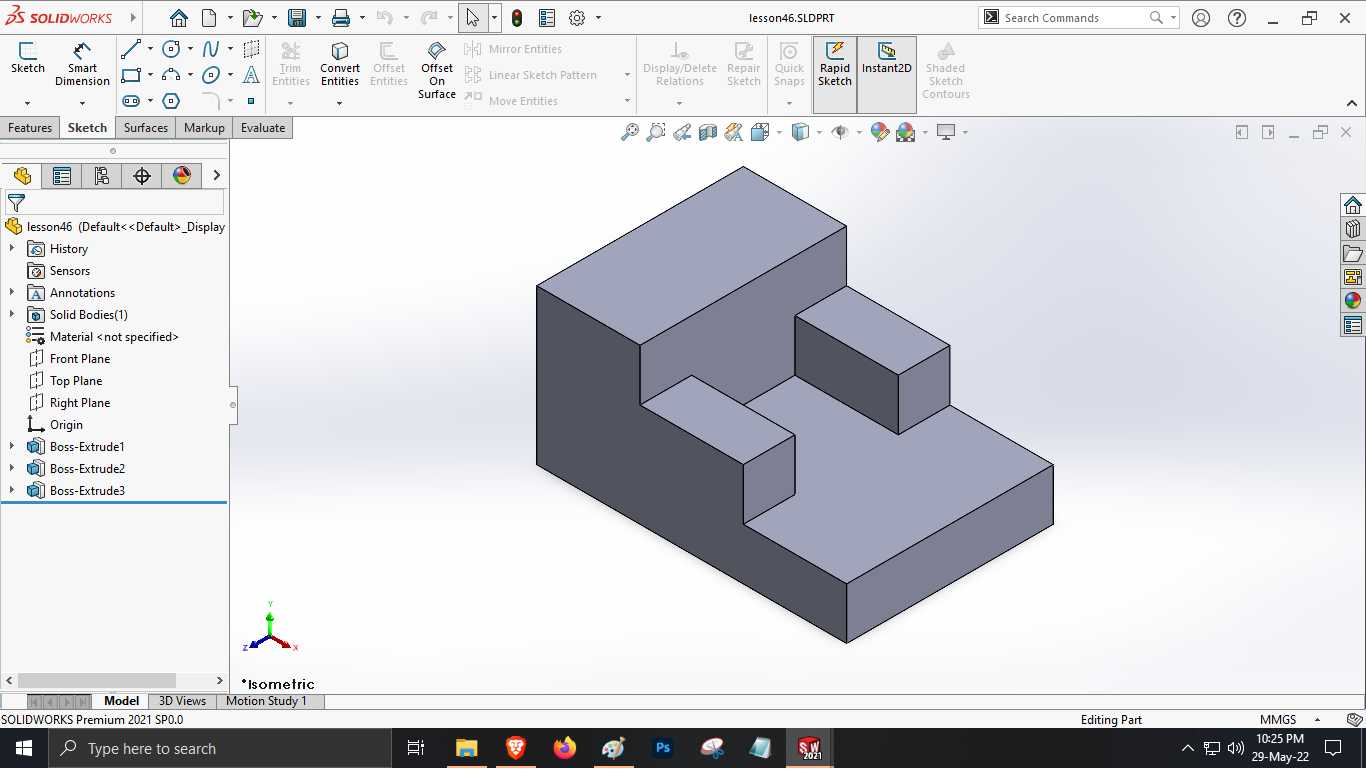

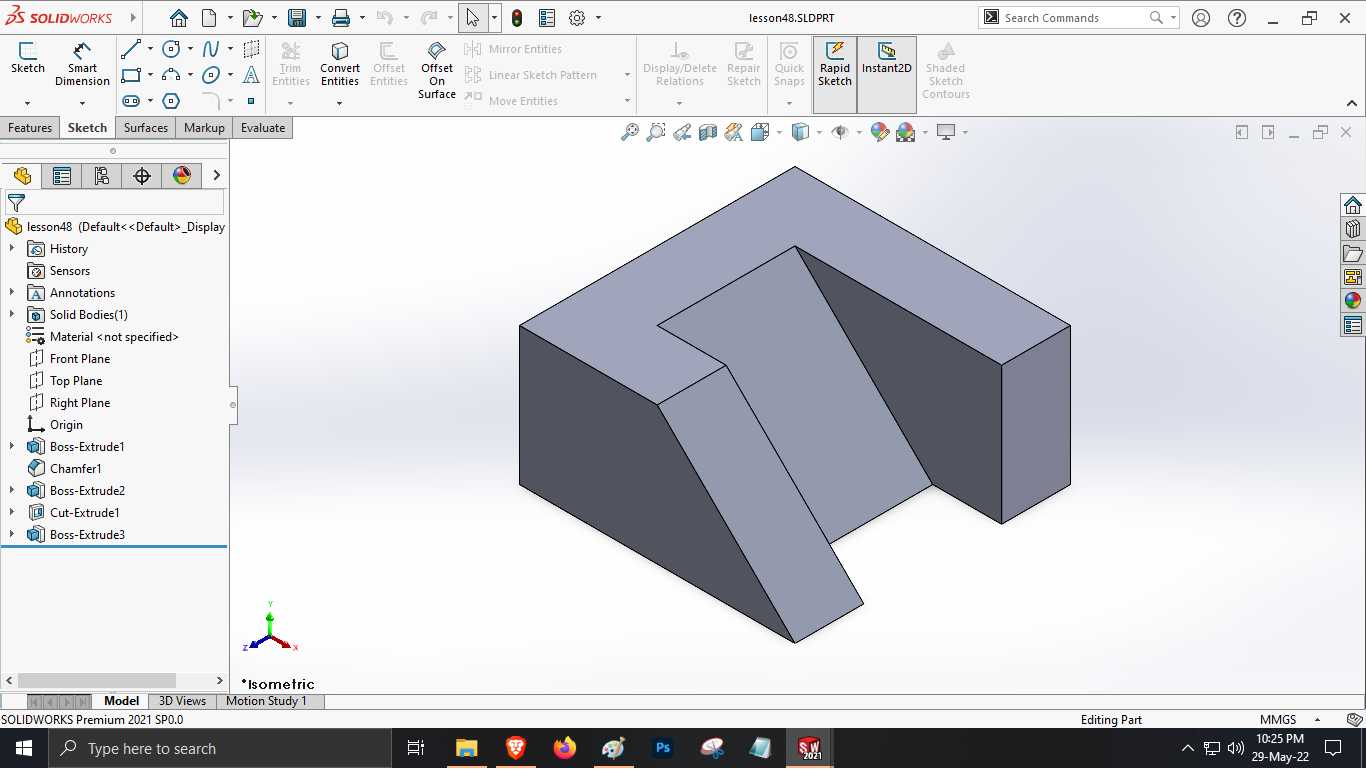

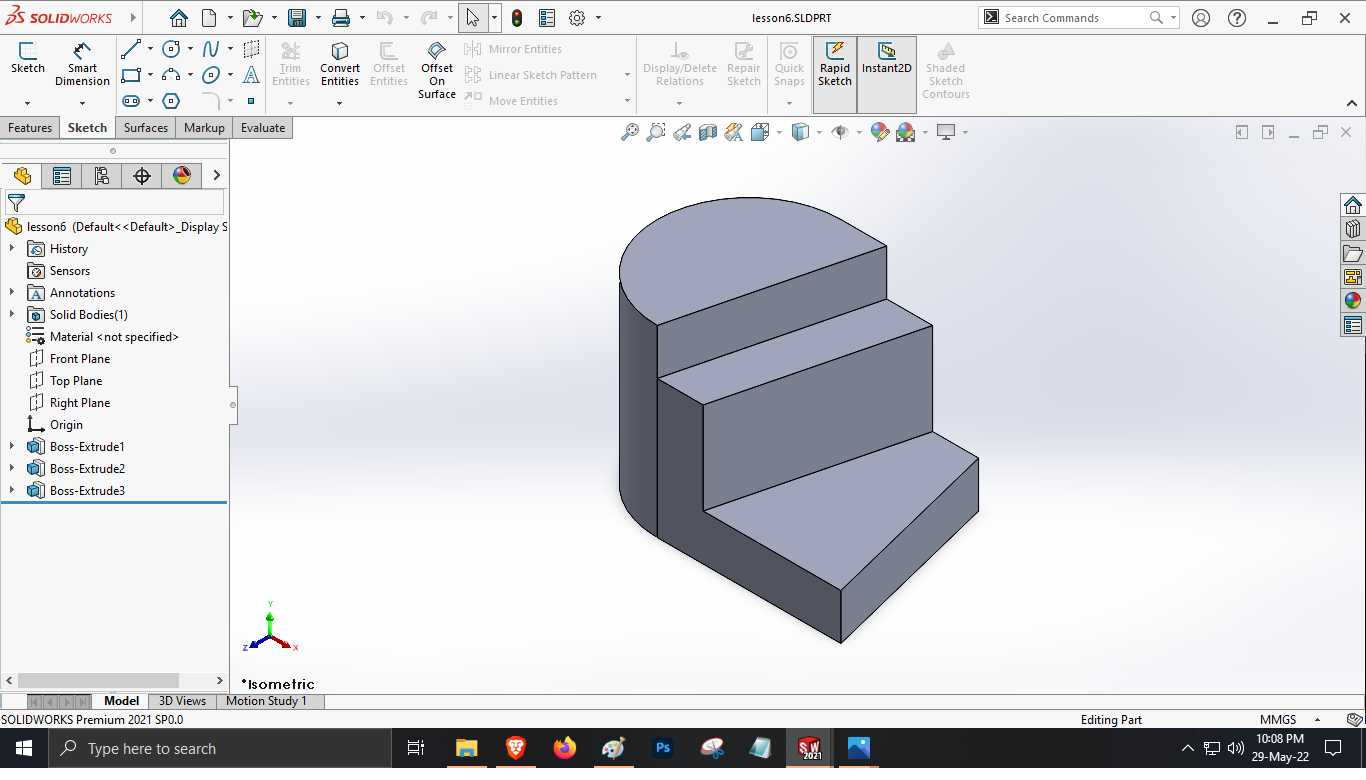

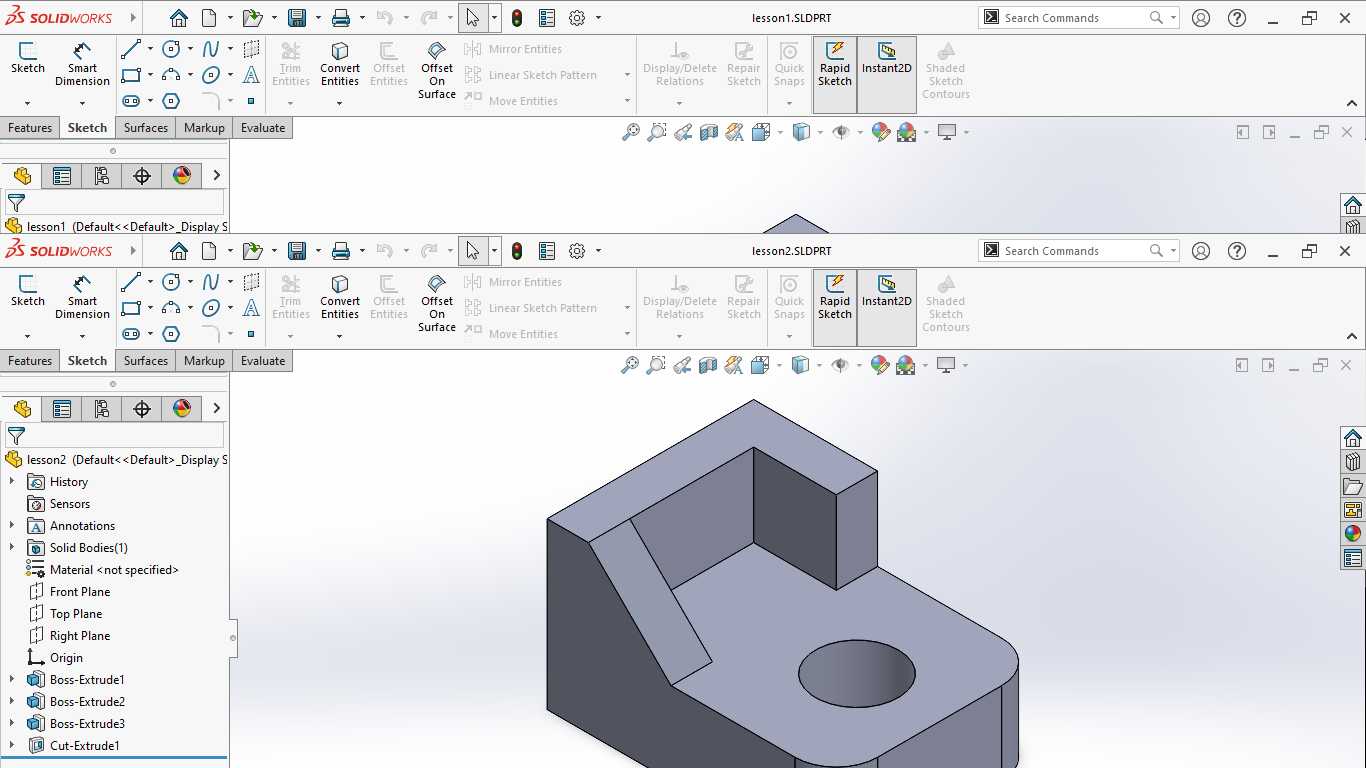

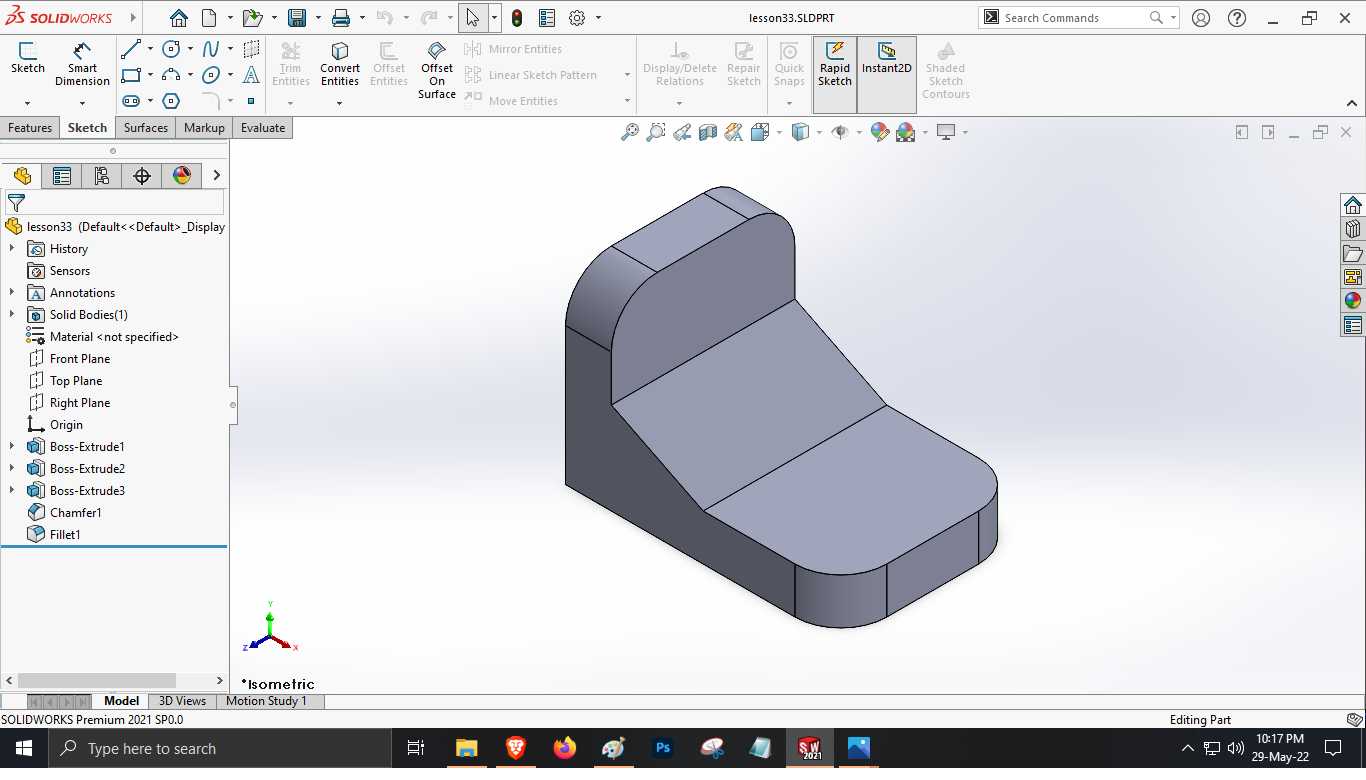

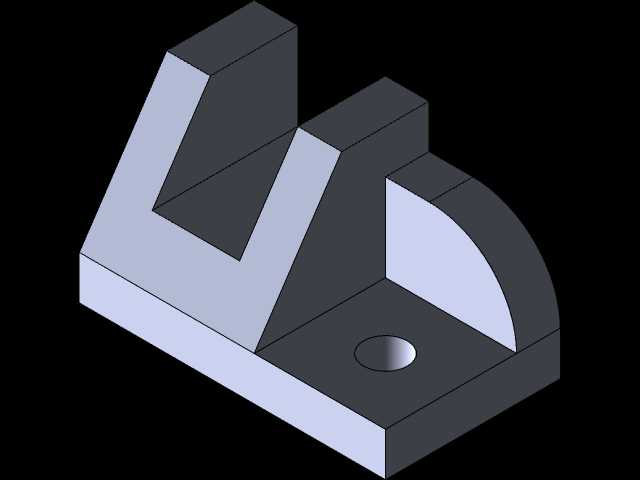

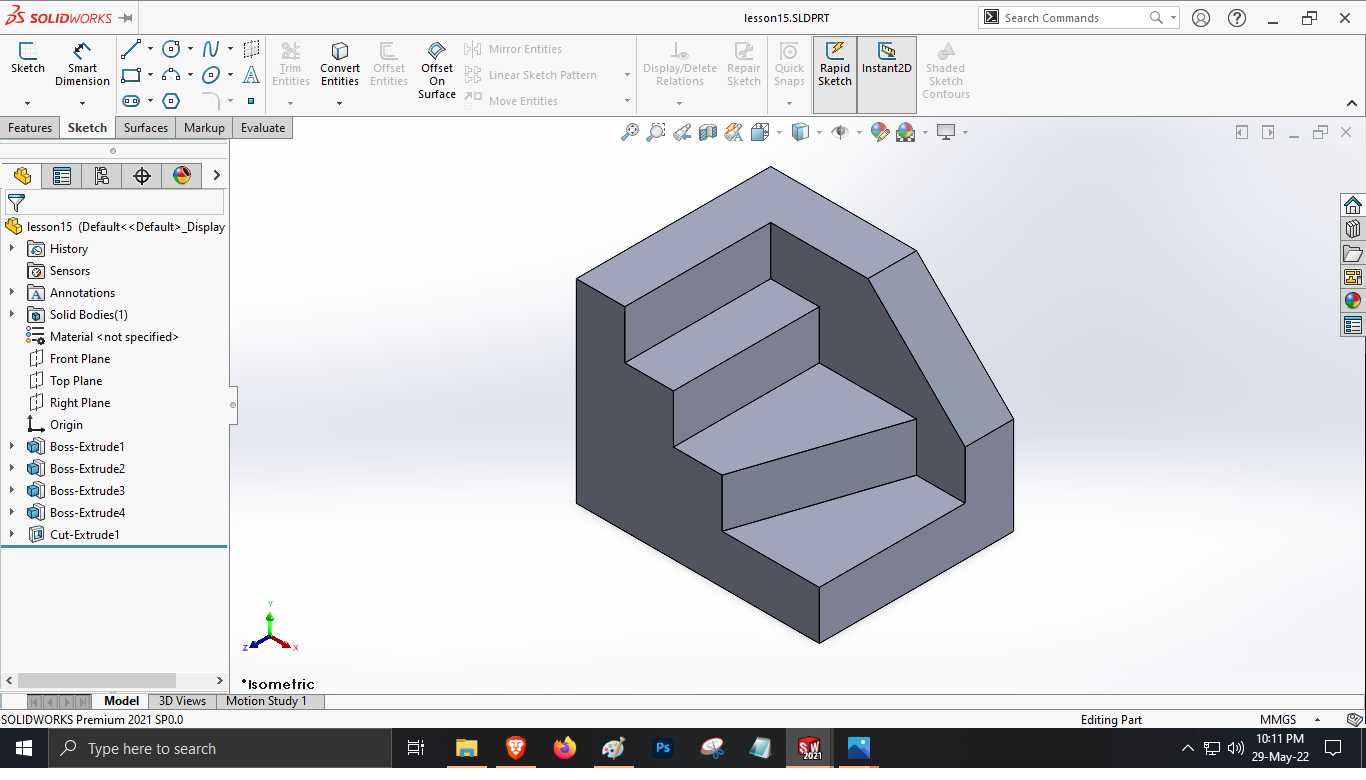

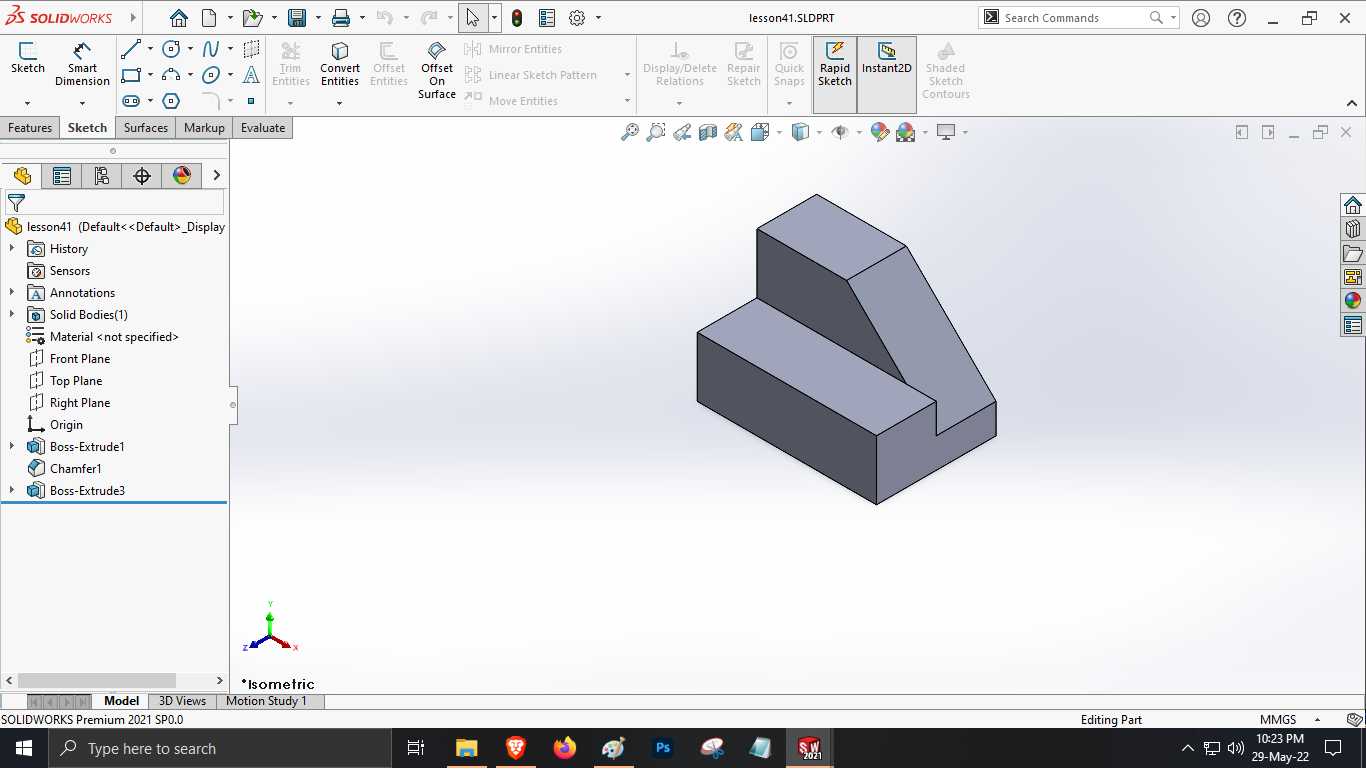

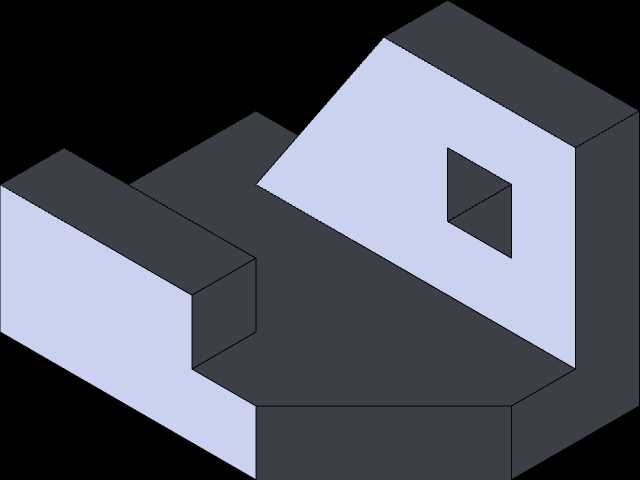

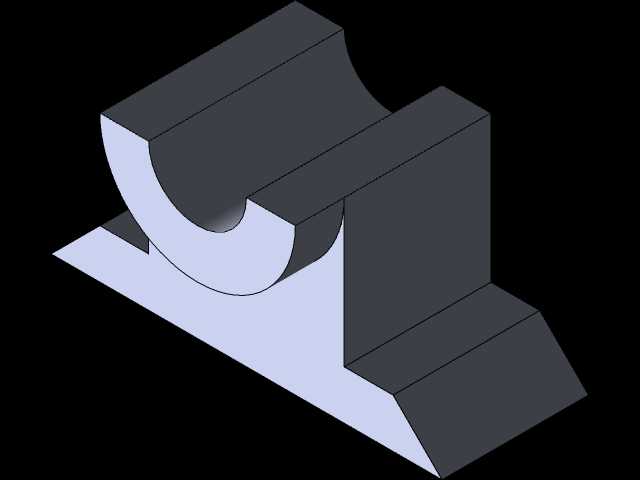

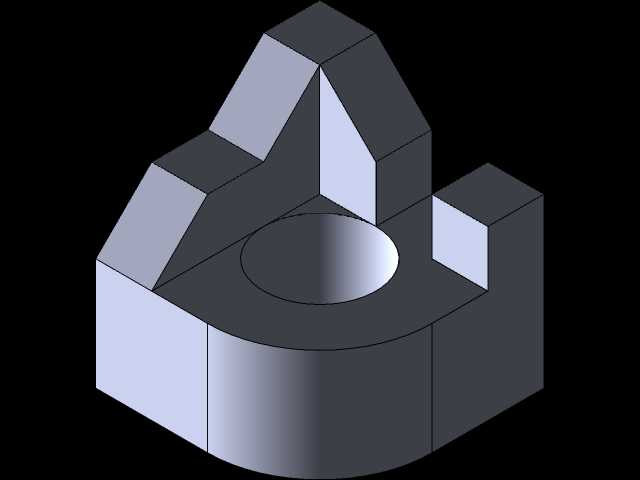

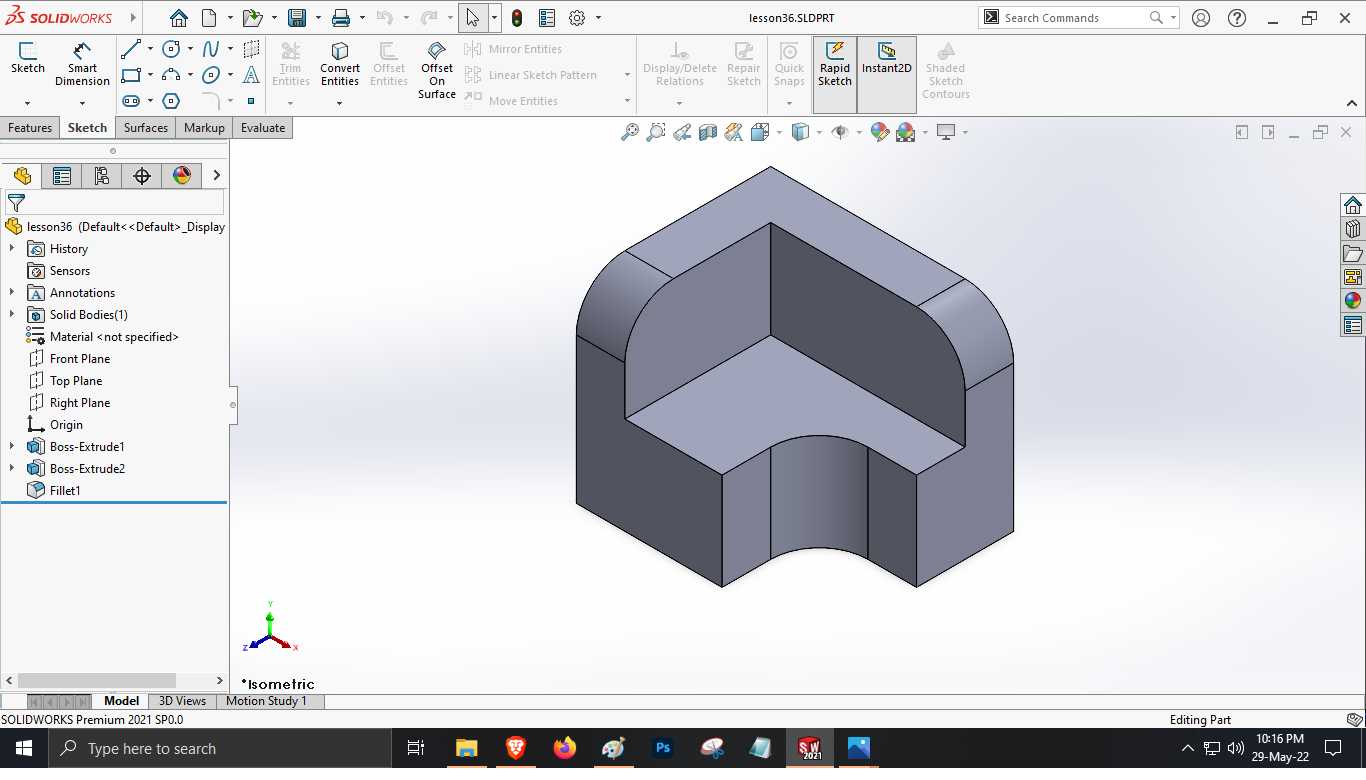

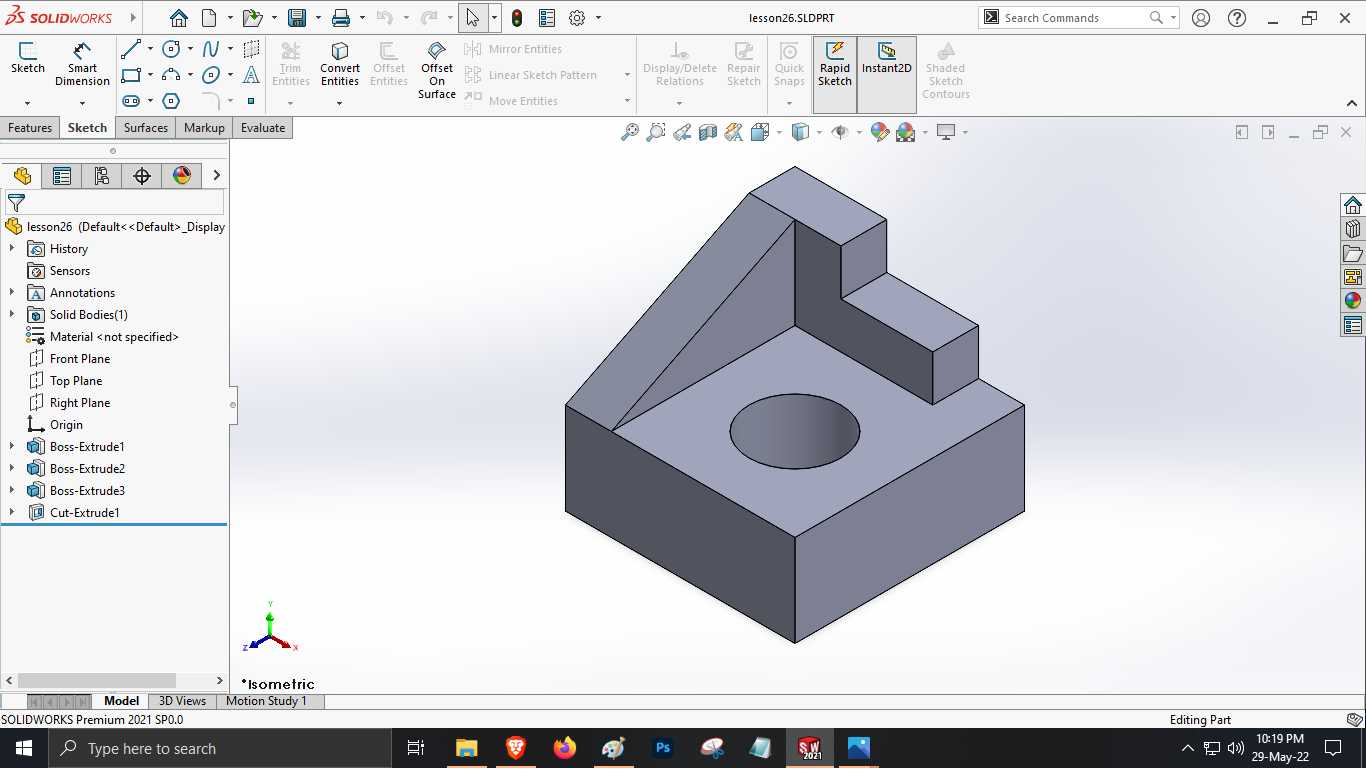

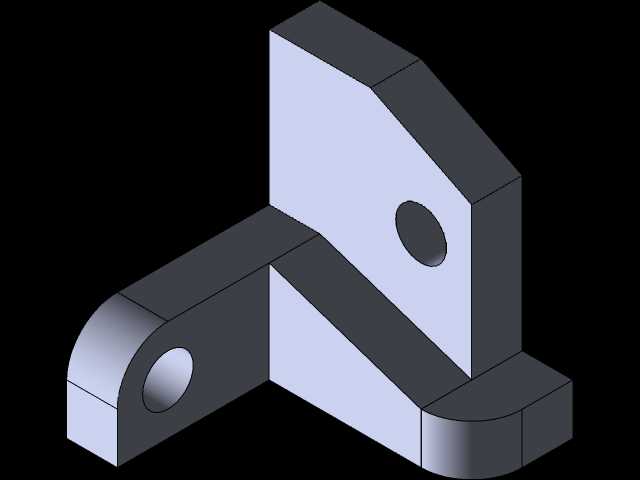

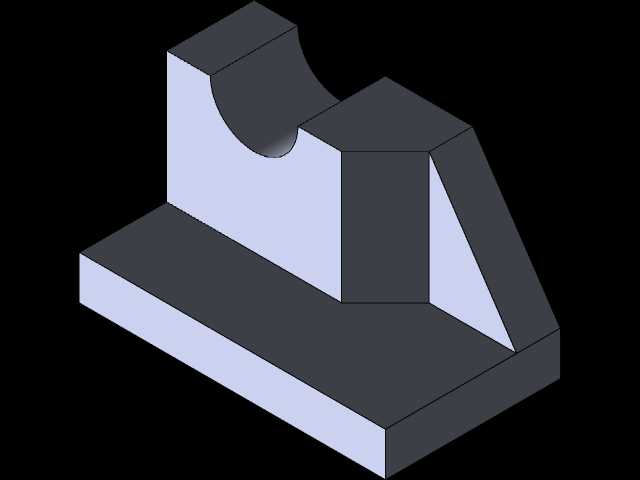

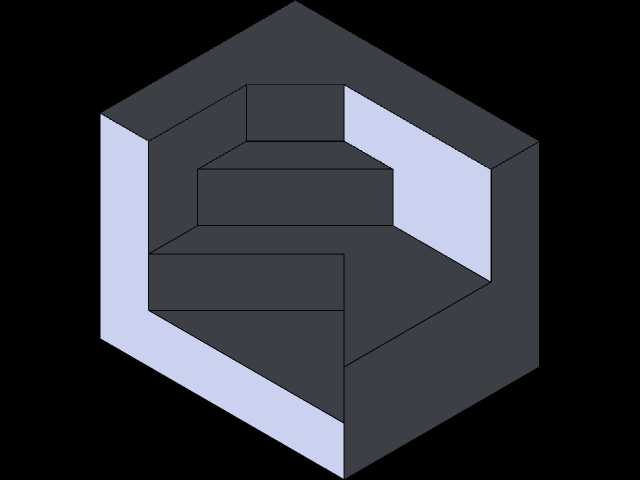

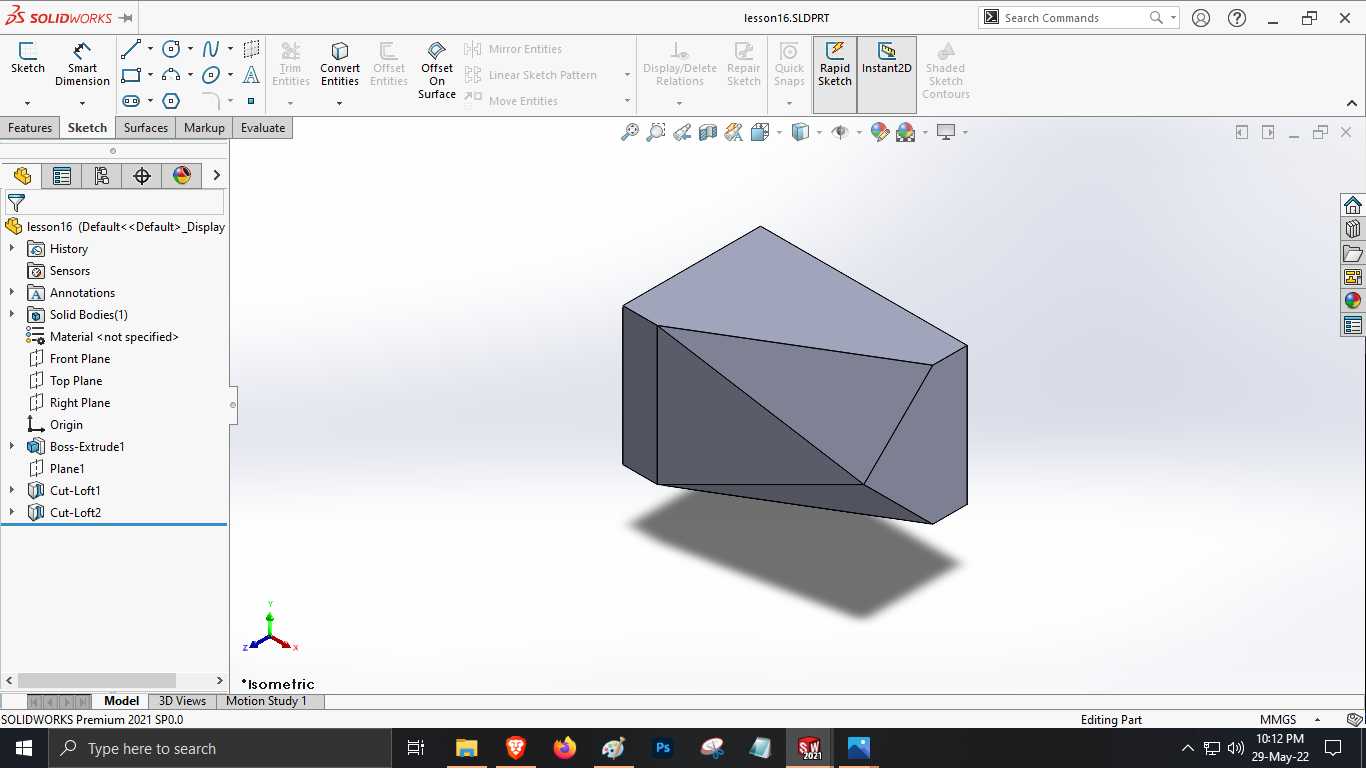

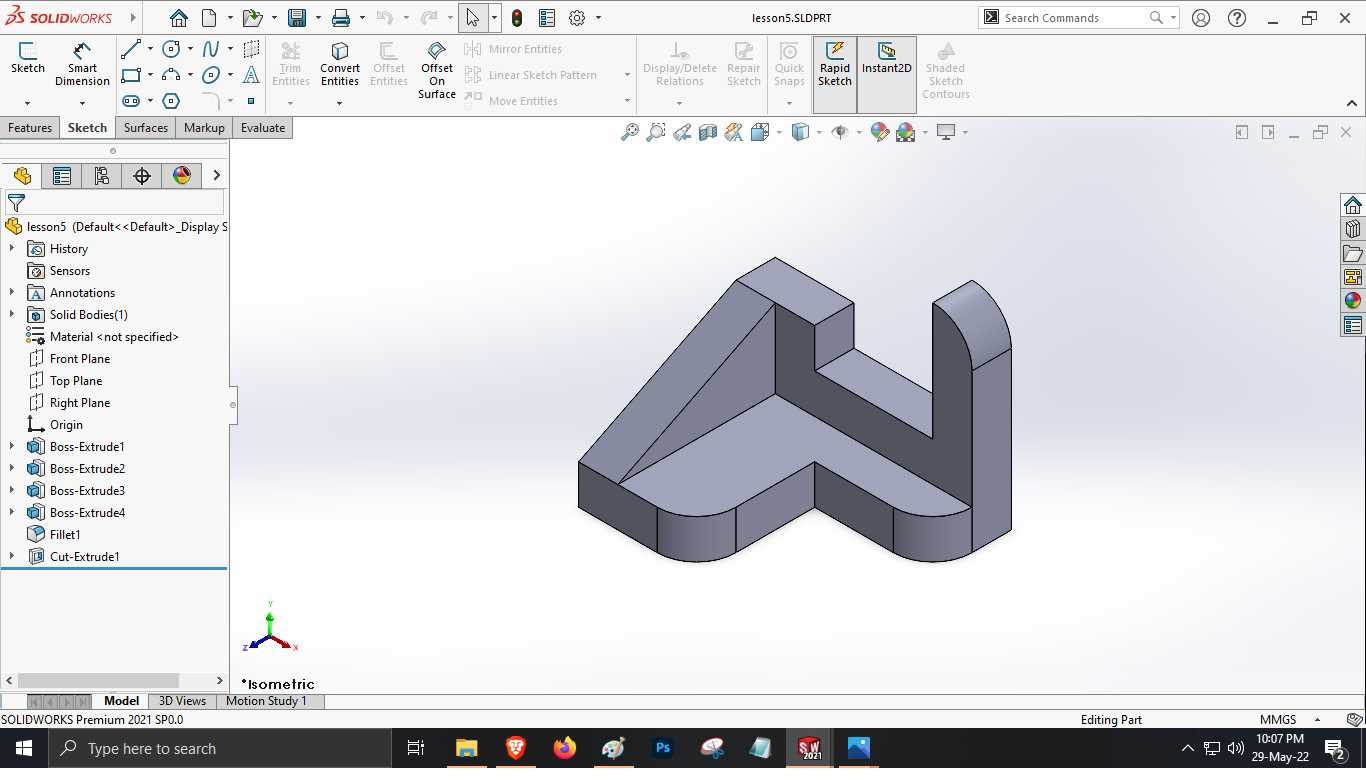

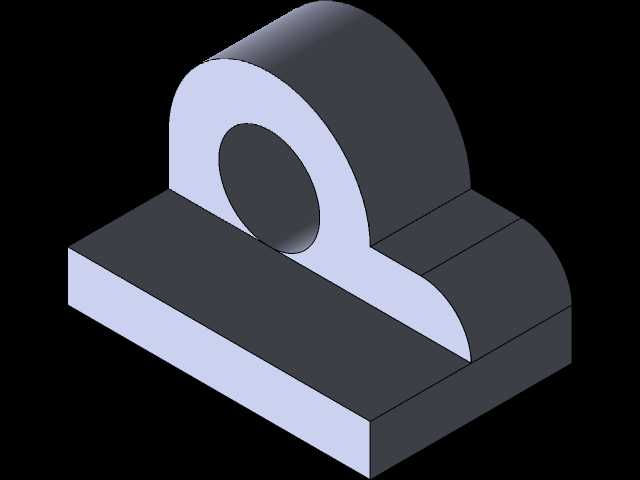

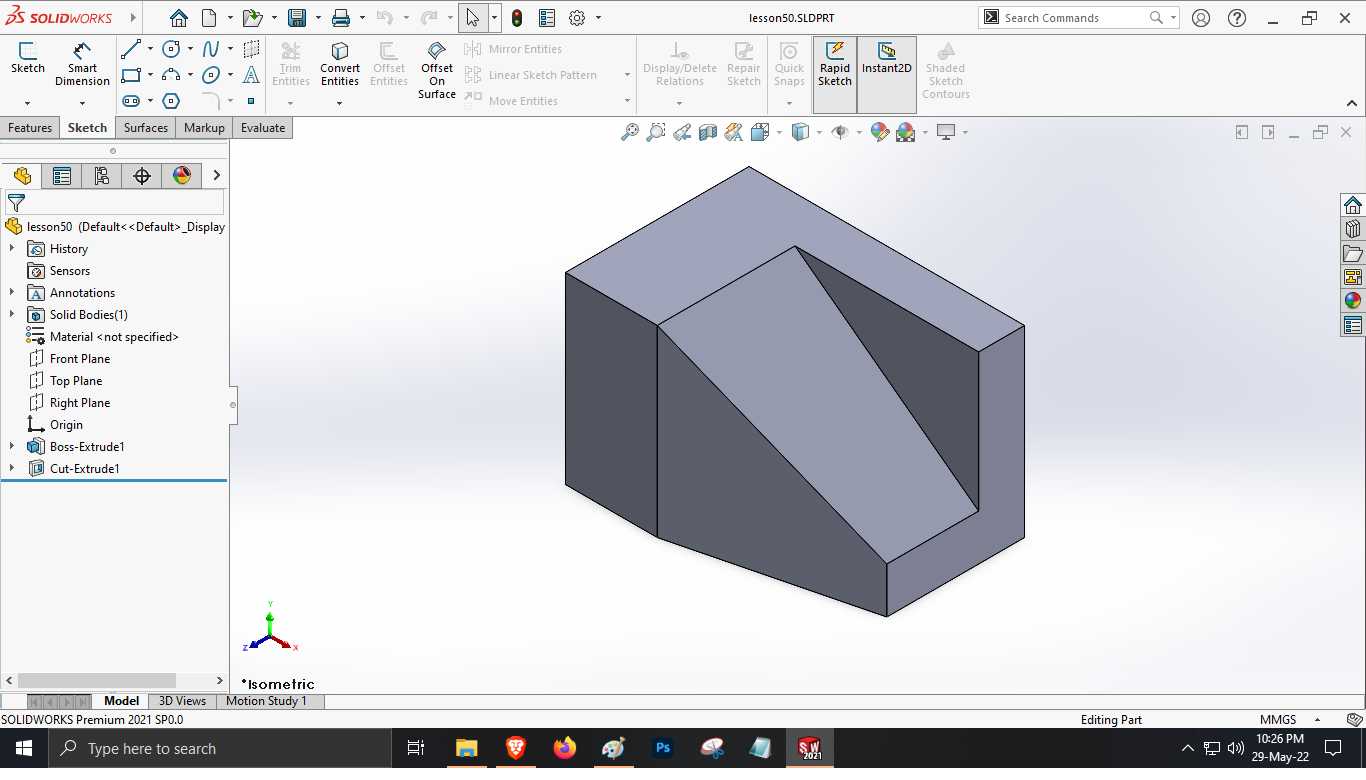

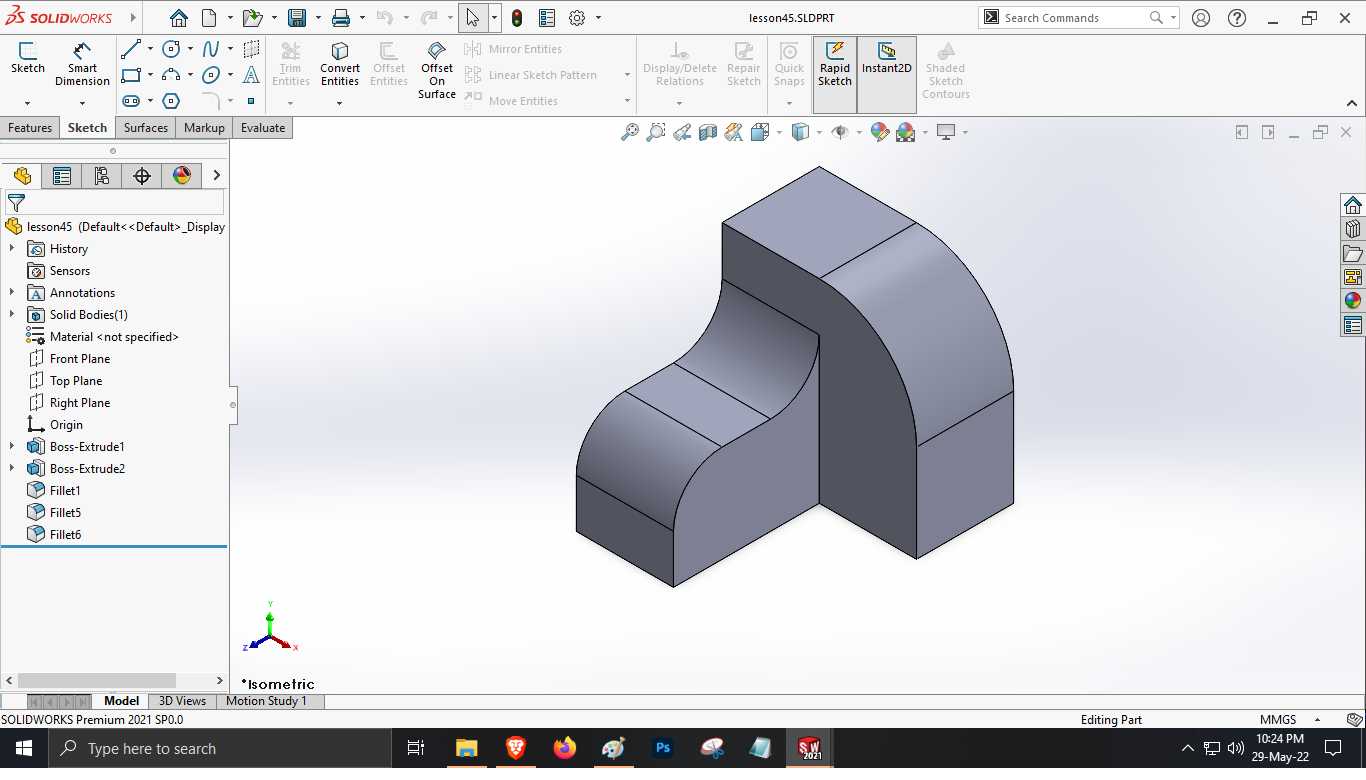

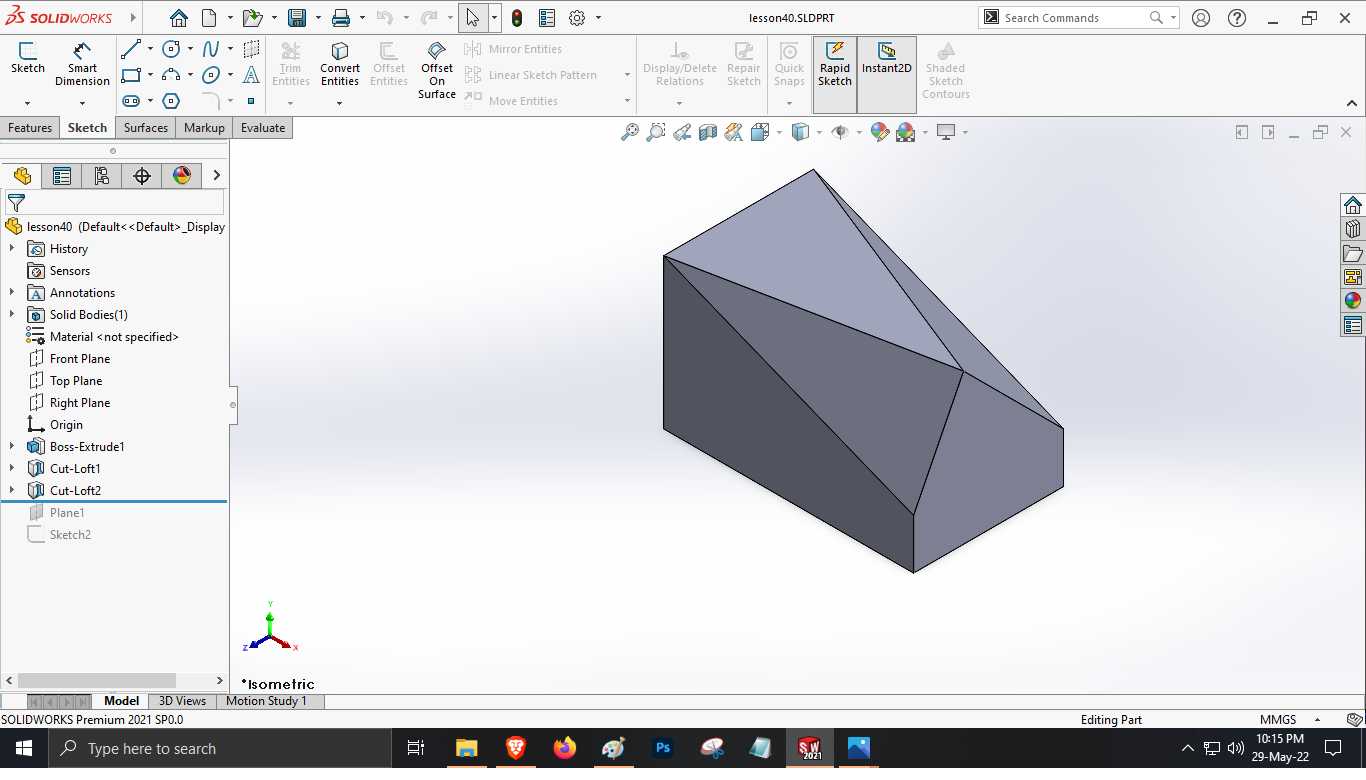

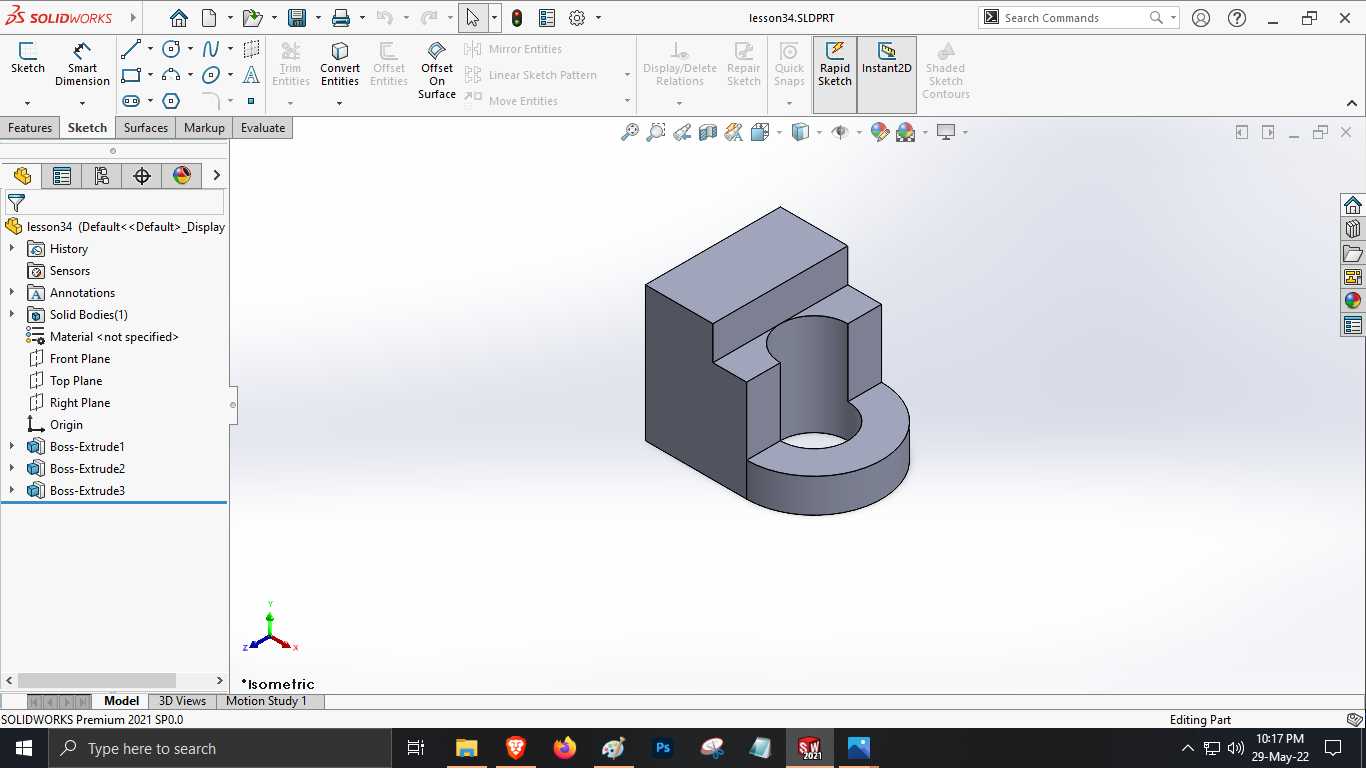

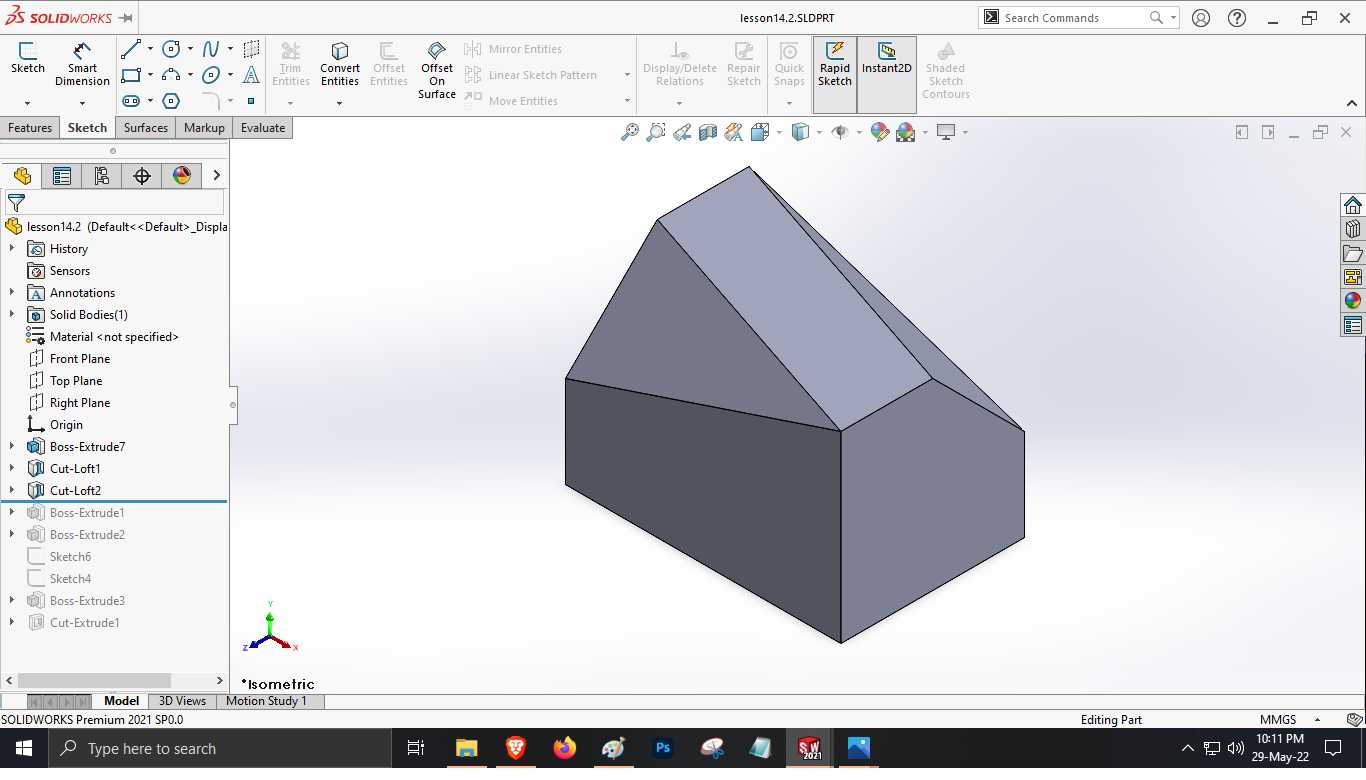

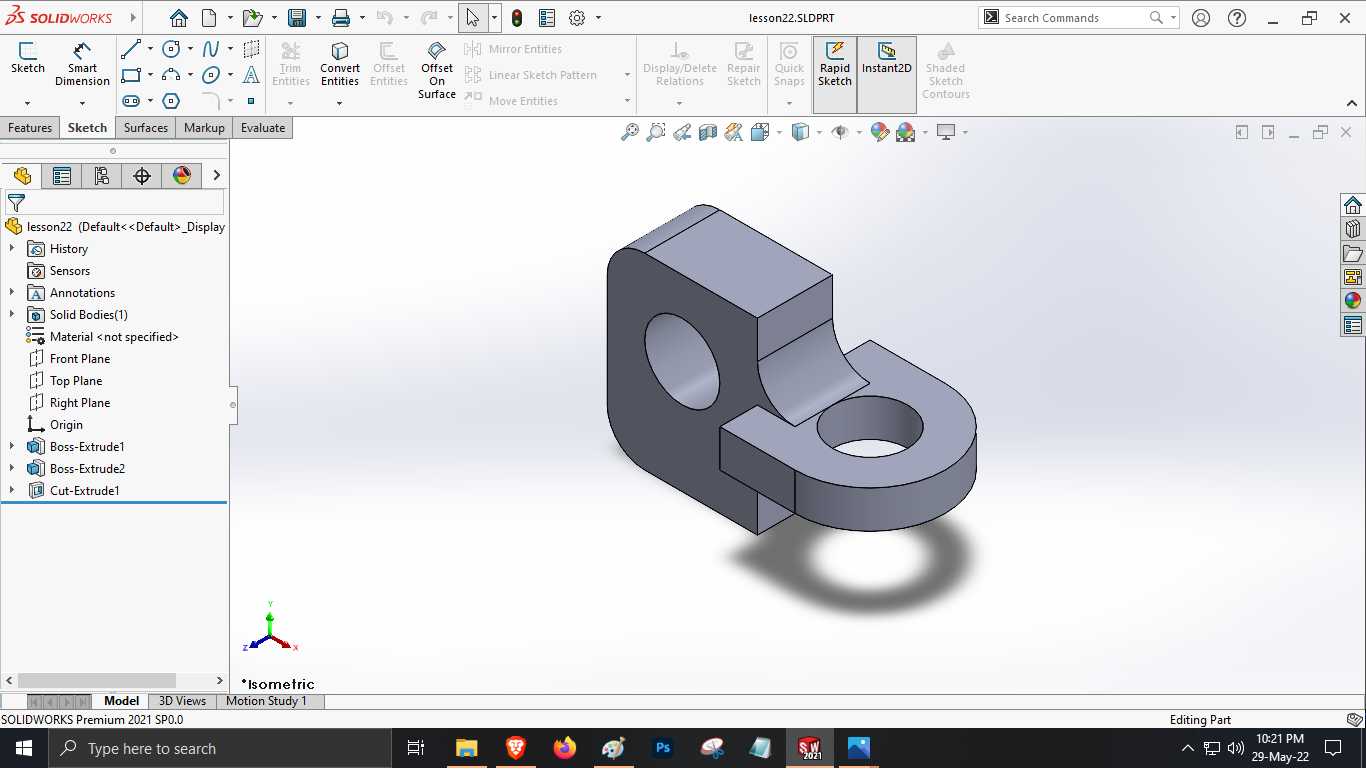

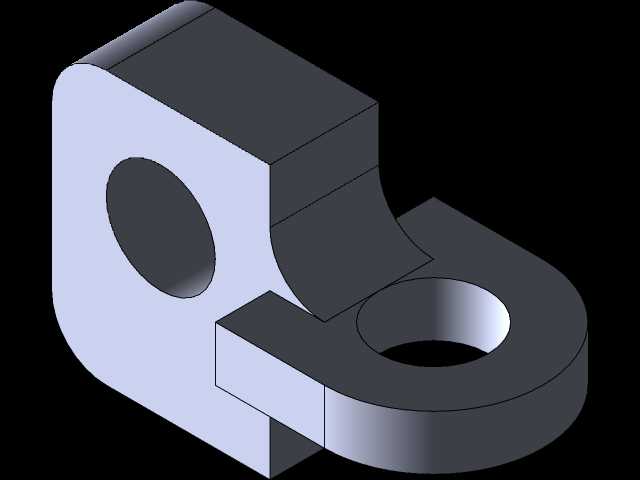

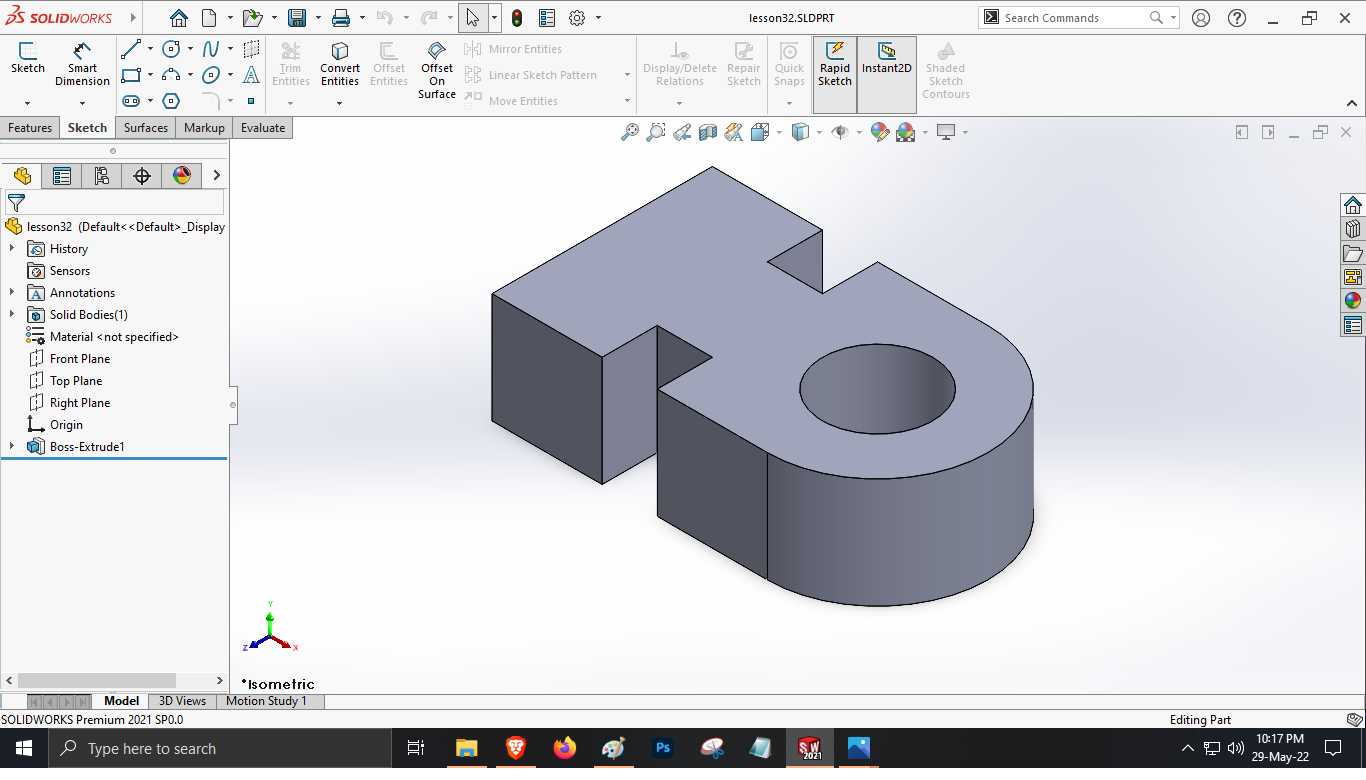

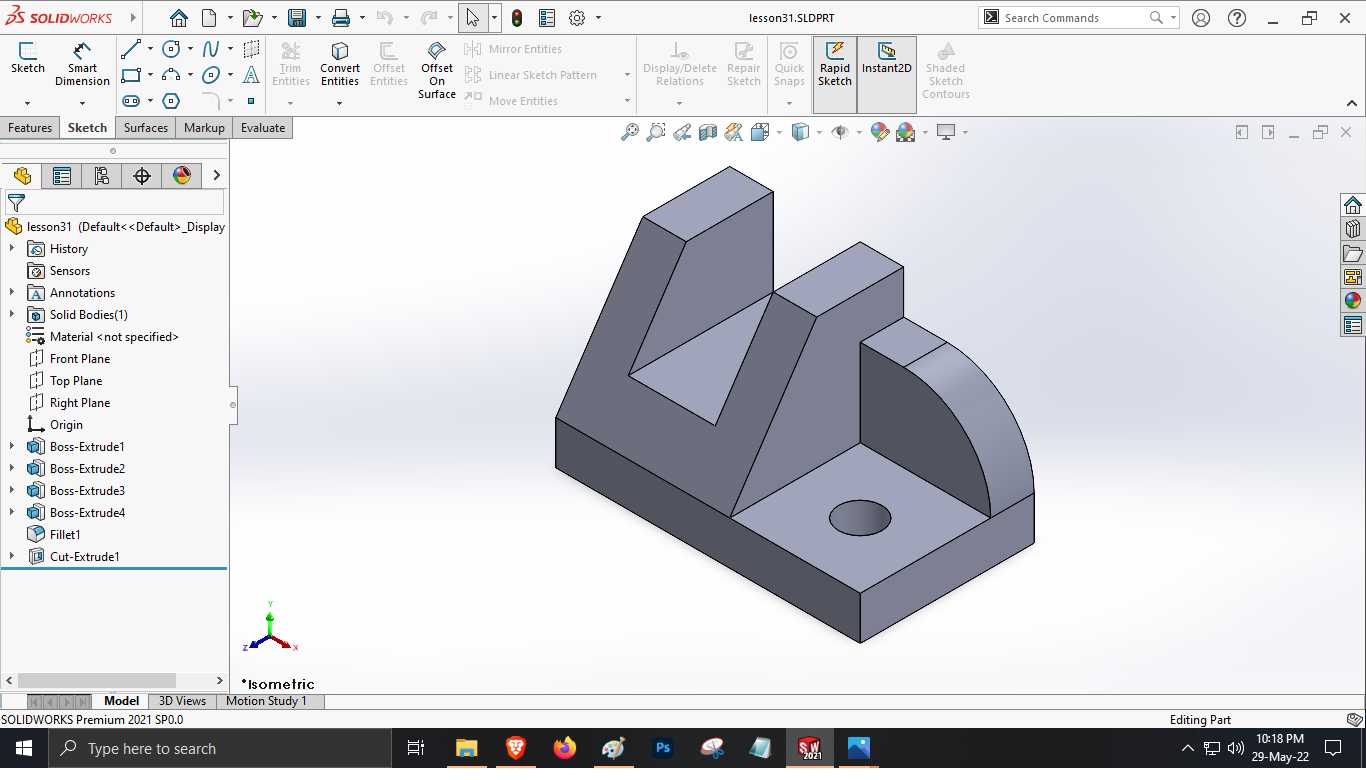

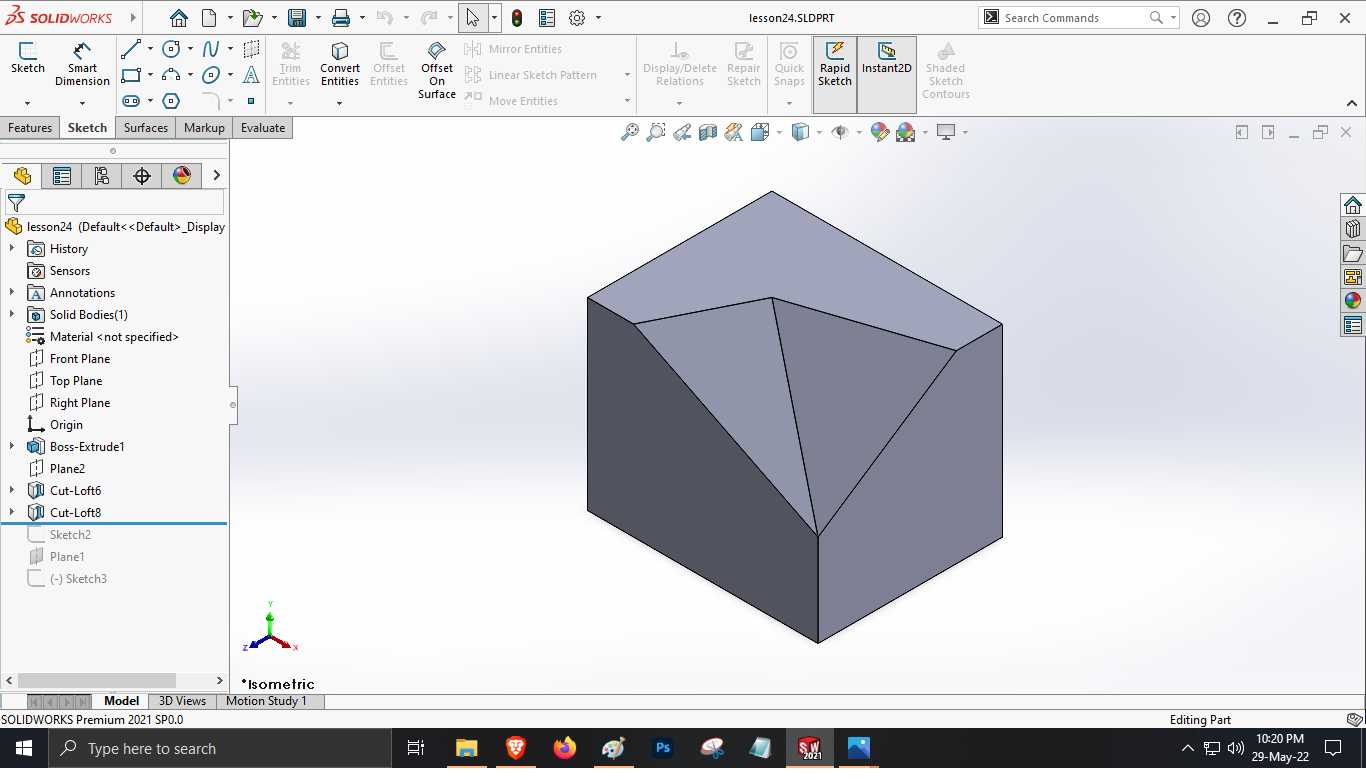

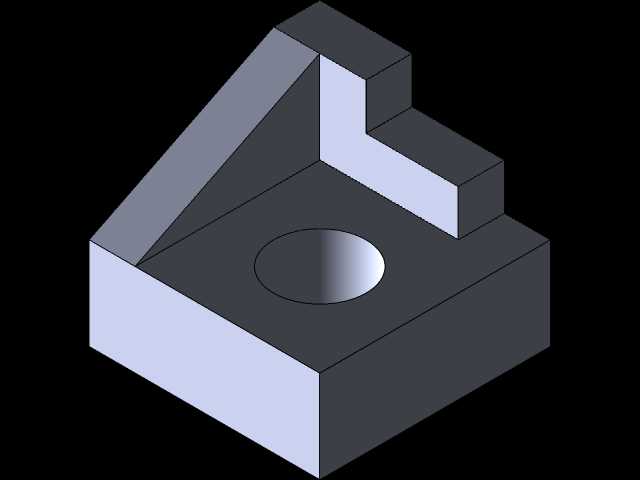

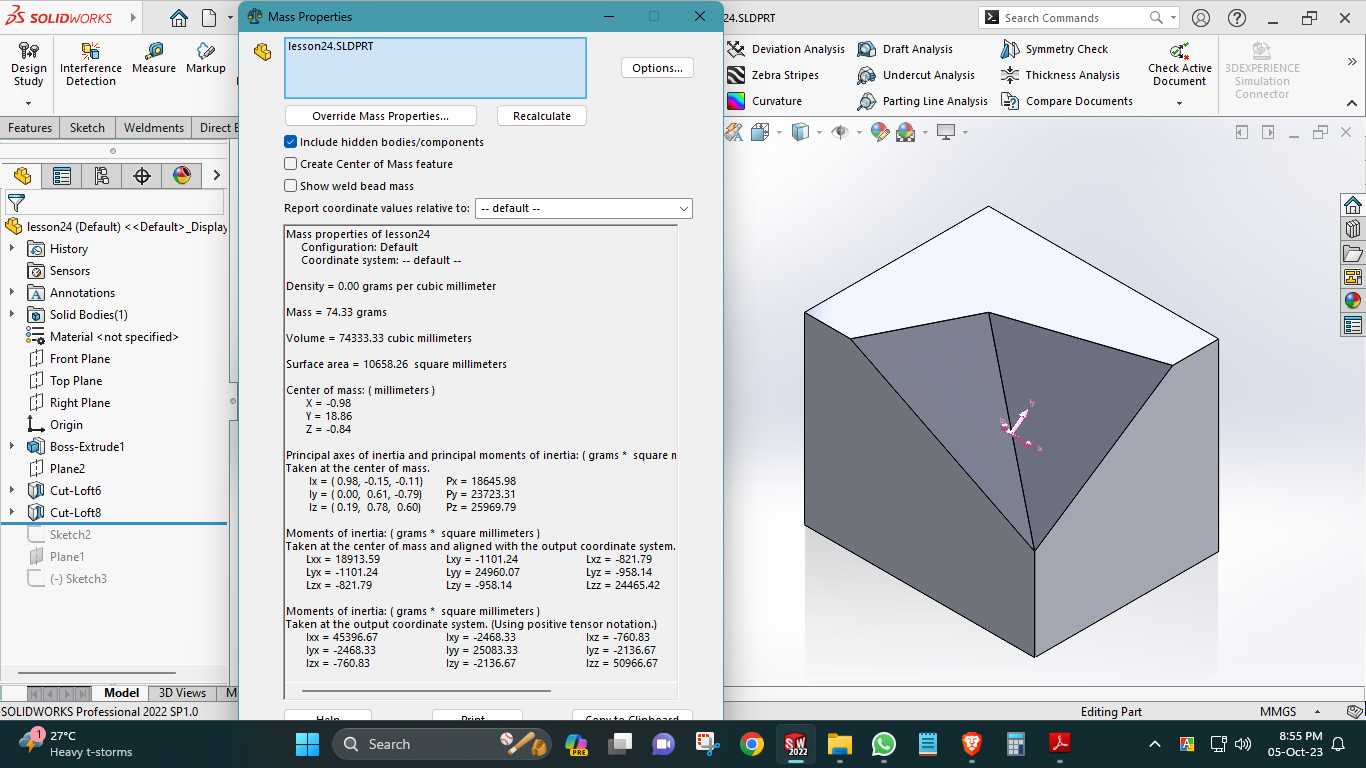

　　在CA6140普通车床的日常加工实操与结构设计训练中，多面体类零件的装夹找正、走刀路径规划一直是新手入门阶段需要反复打磨的核心技能，这类零件常见于机床夹具定位块、工装支撑座、传动连接件等场景，对平面度、相邻面夹角公差、形位公差的把控直接影响后续装配环节的配合精度。本次设计的多面体结构，以车床实际加工中常见的正多棱体衍生结构为原型，在建模阶段就同步考虑了实际加工的工艺可行性，避免出现设计结构无法通过常规车削、铣削工序完成的问题。从结构功能来看，这类带对称斜面的多面体零件，常作为机床夹具中的定位基准件使用，依靠多个精准平面实现工件的六点定位，部分斜面还可作为夹紧力的支撑面，分散装夹时的应力集中，避免薄壁工件装夹变形。

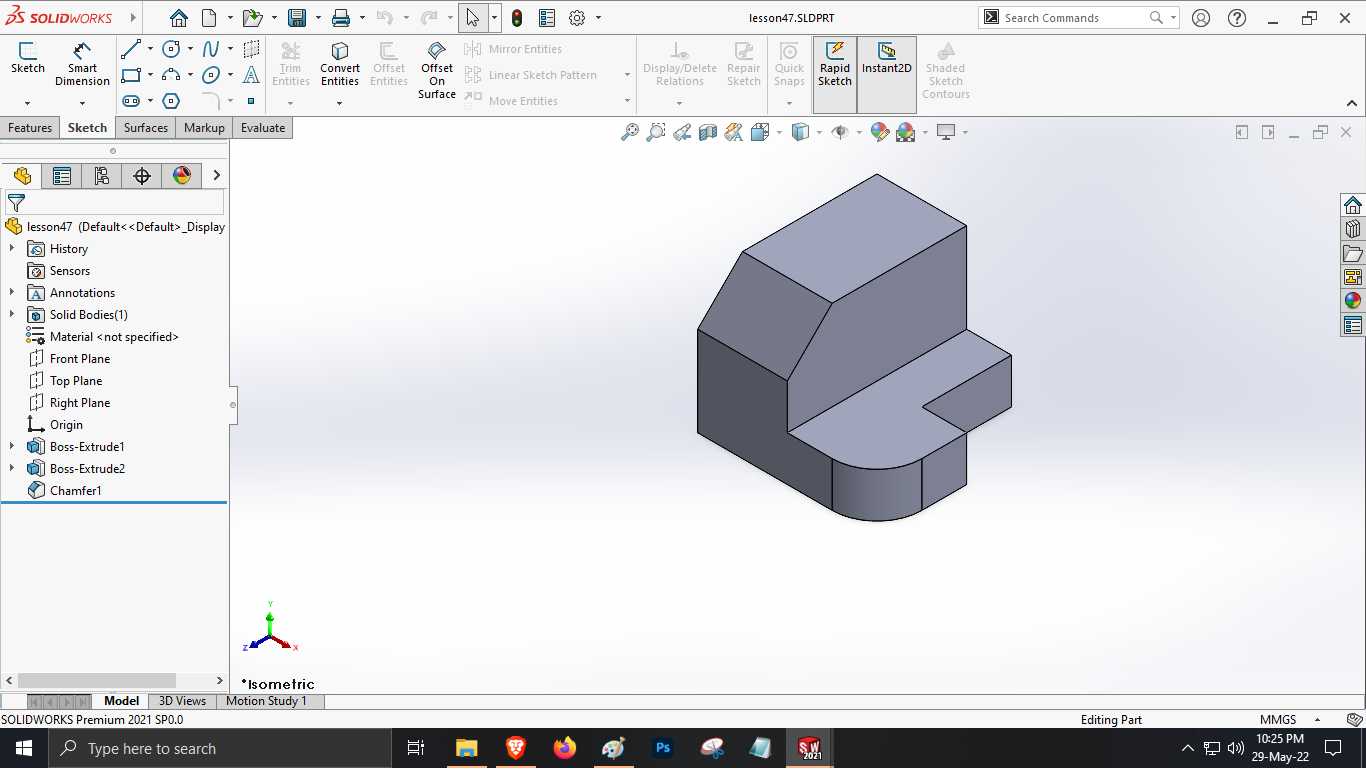

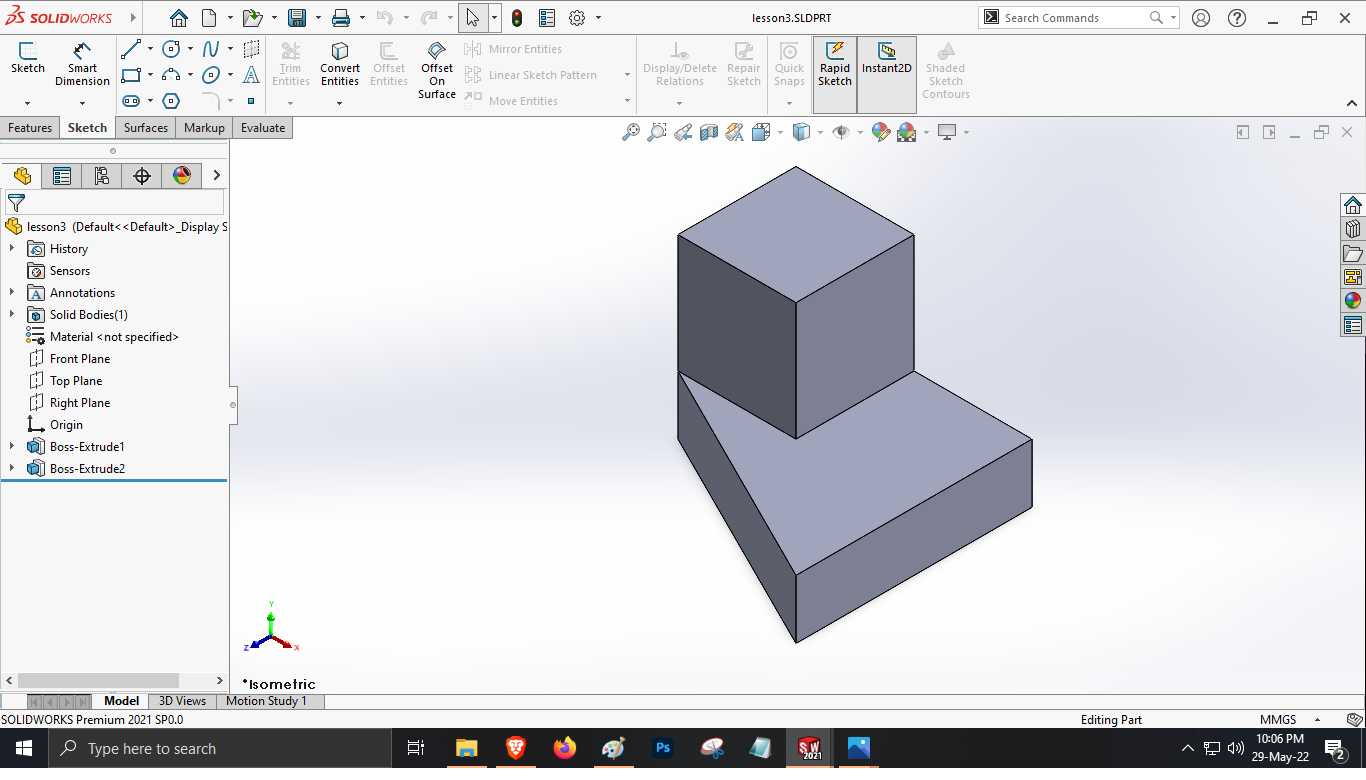

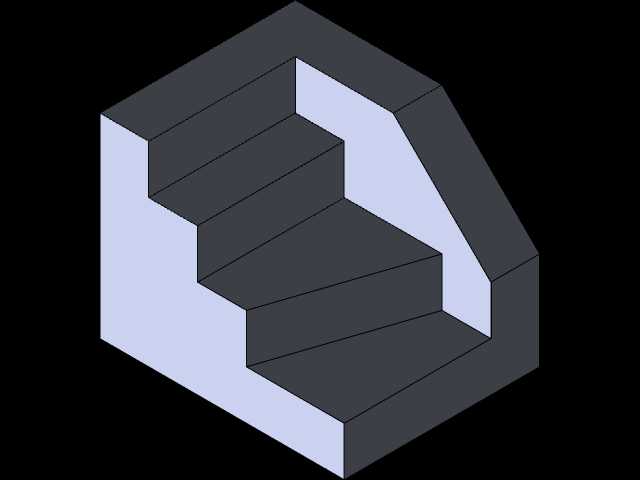

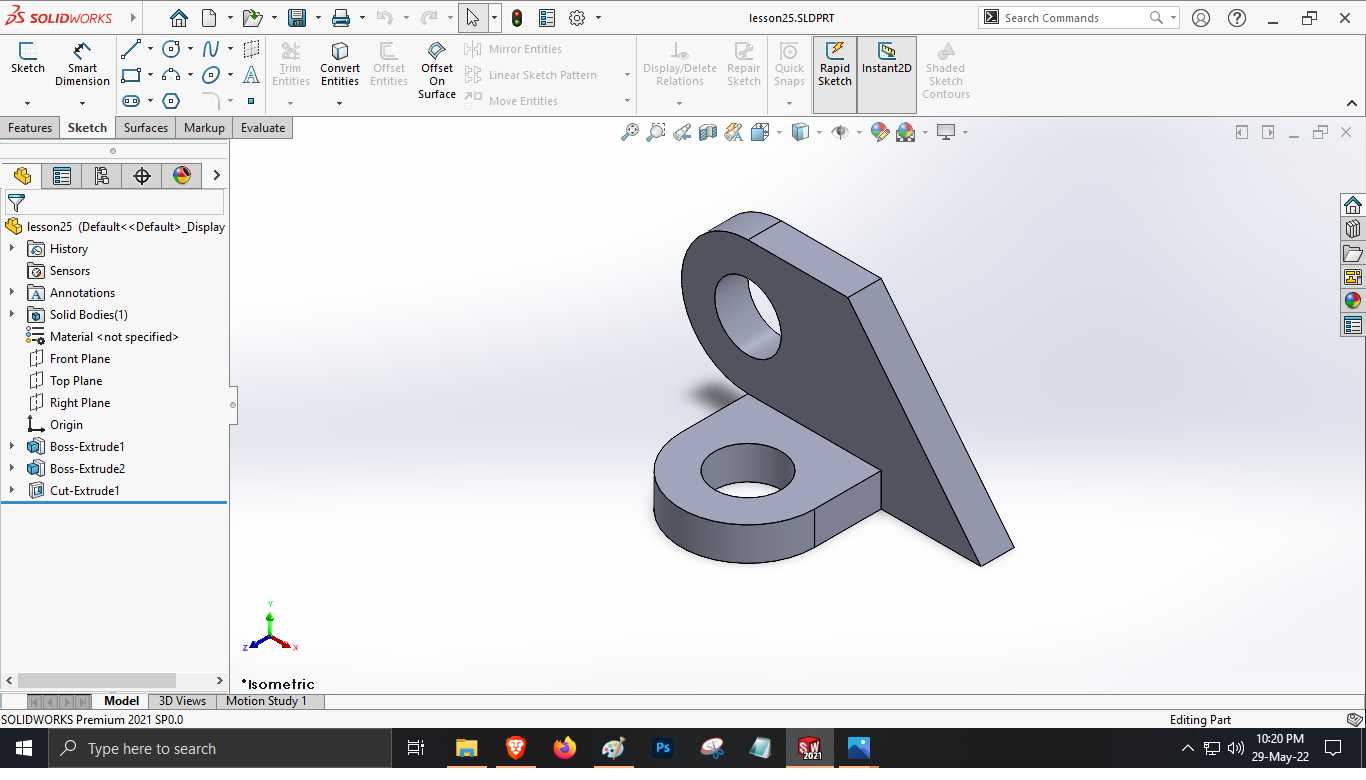

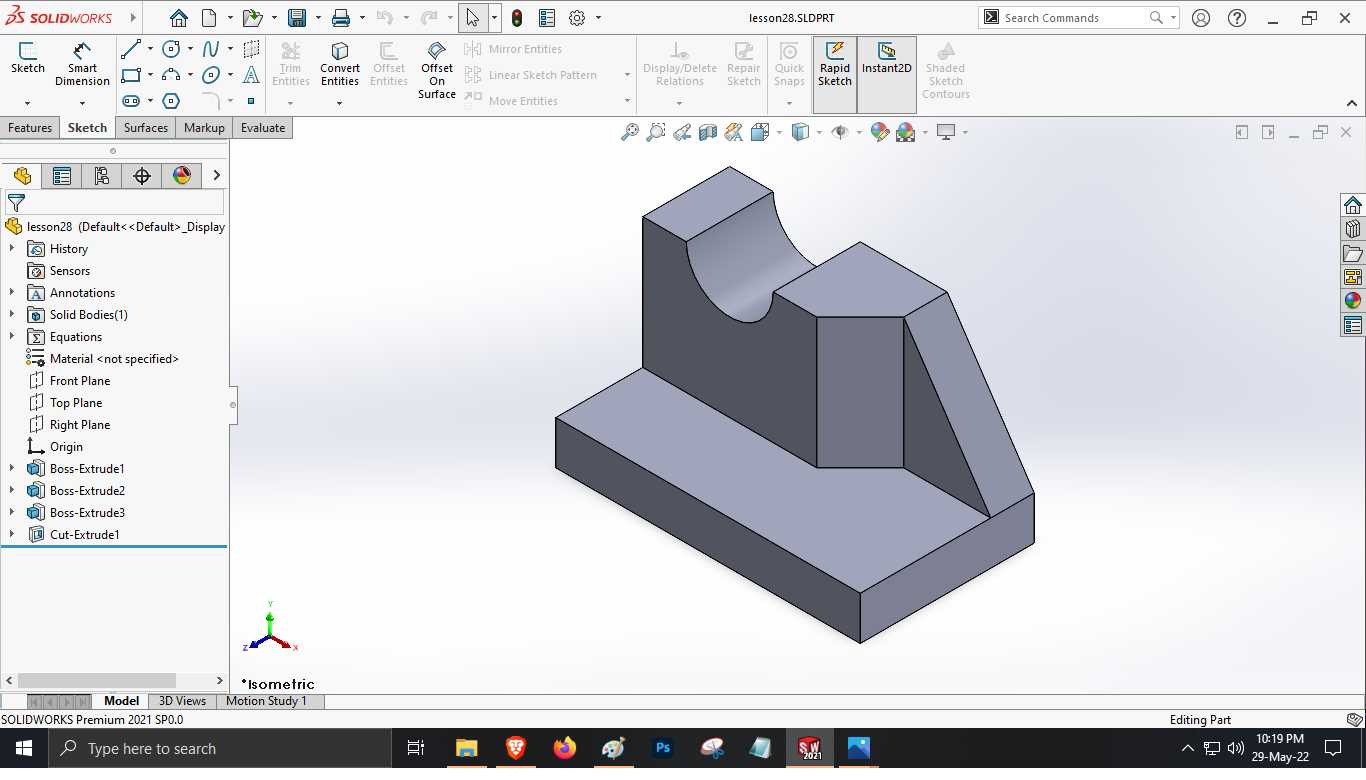

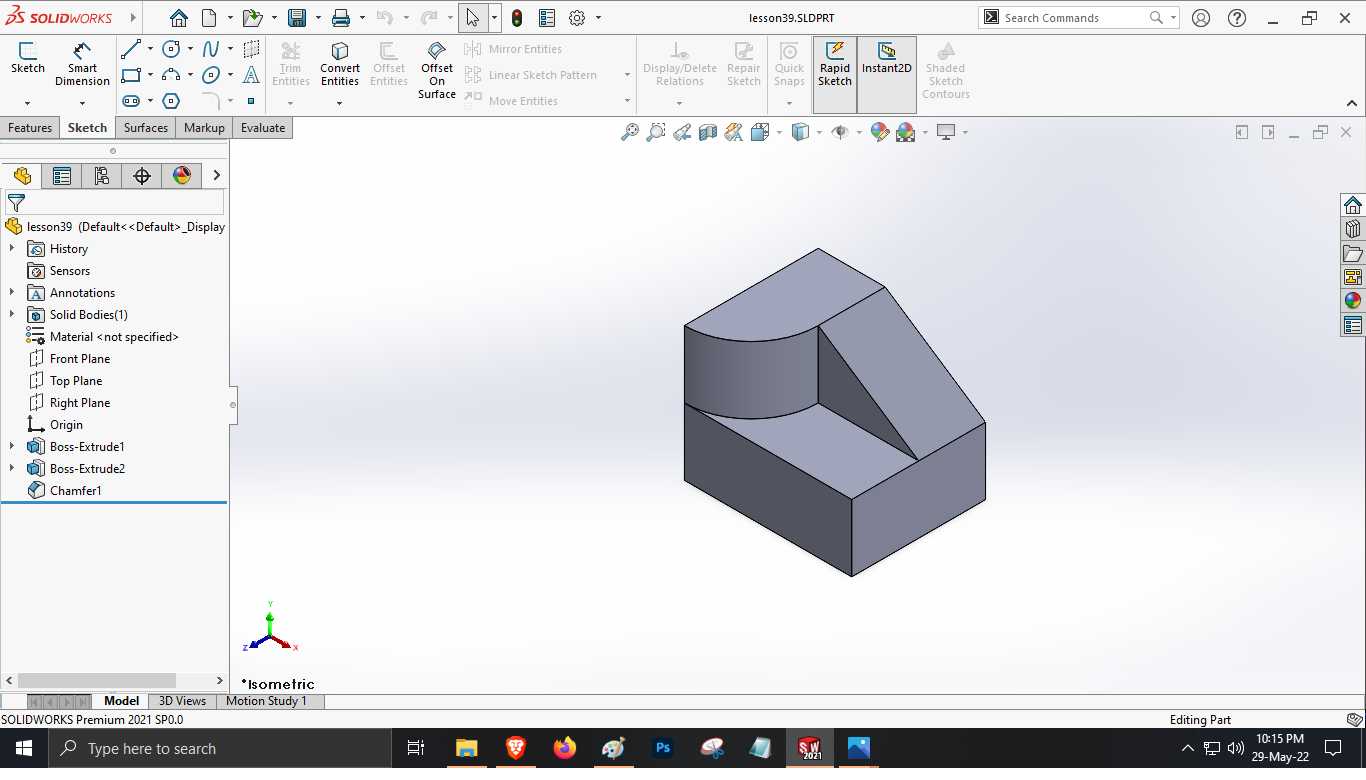

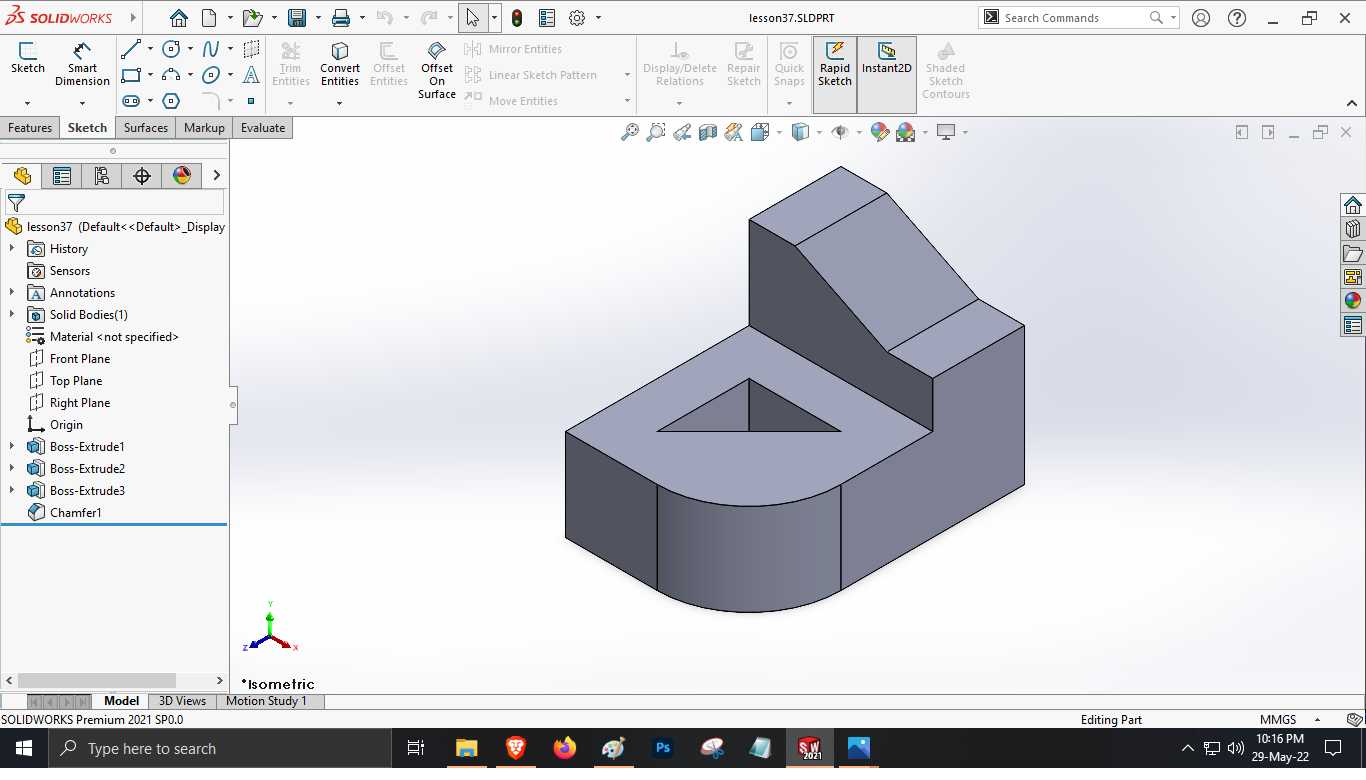

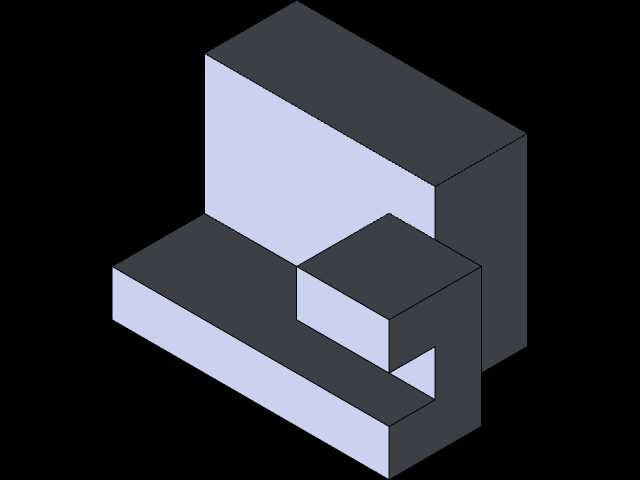

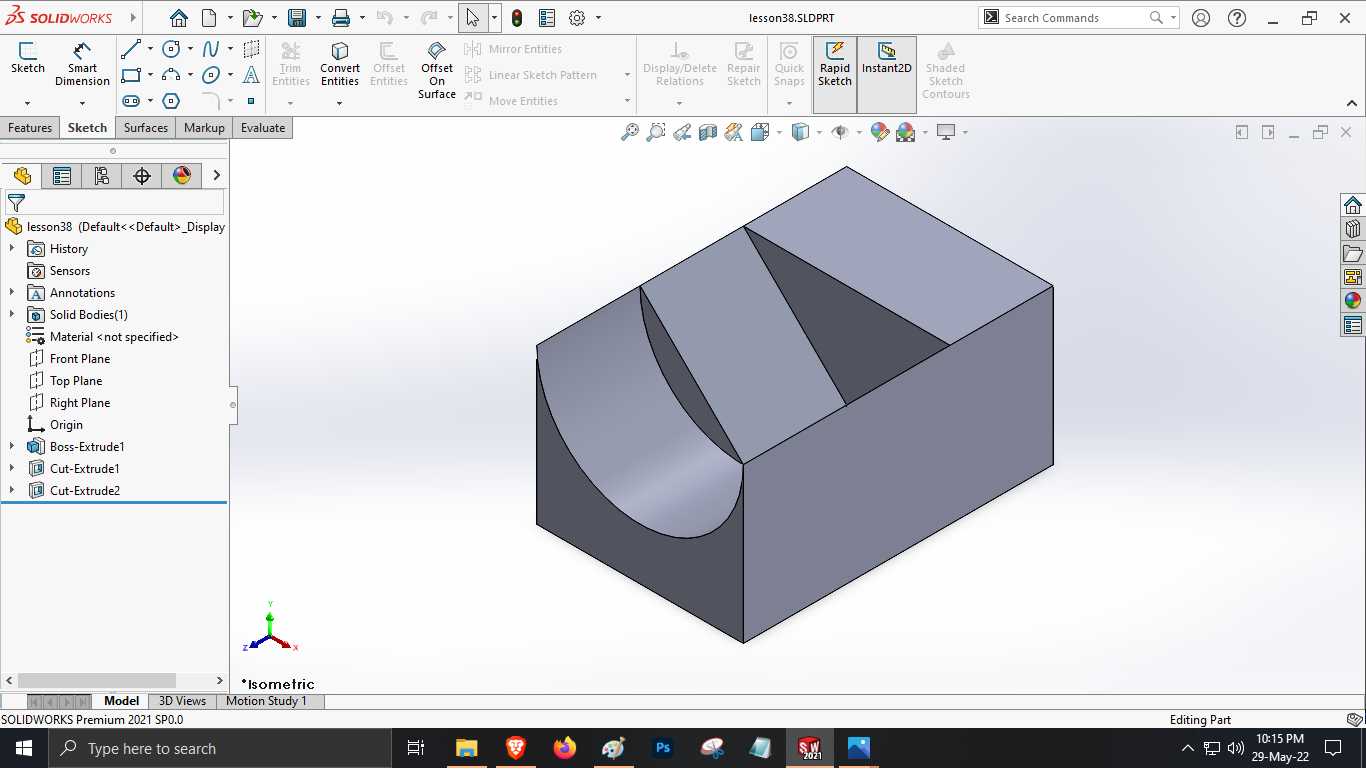

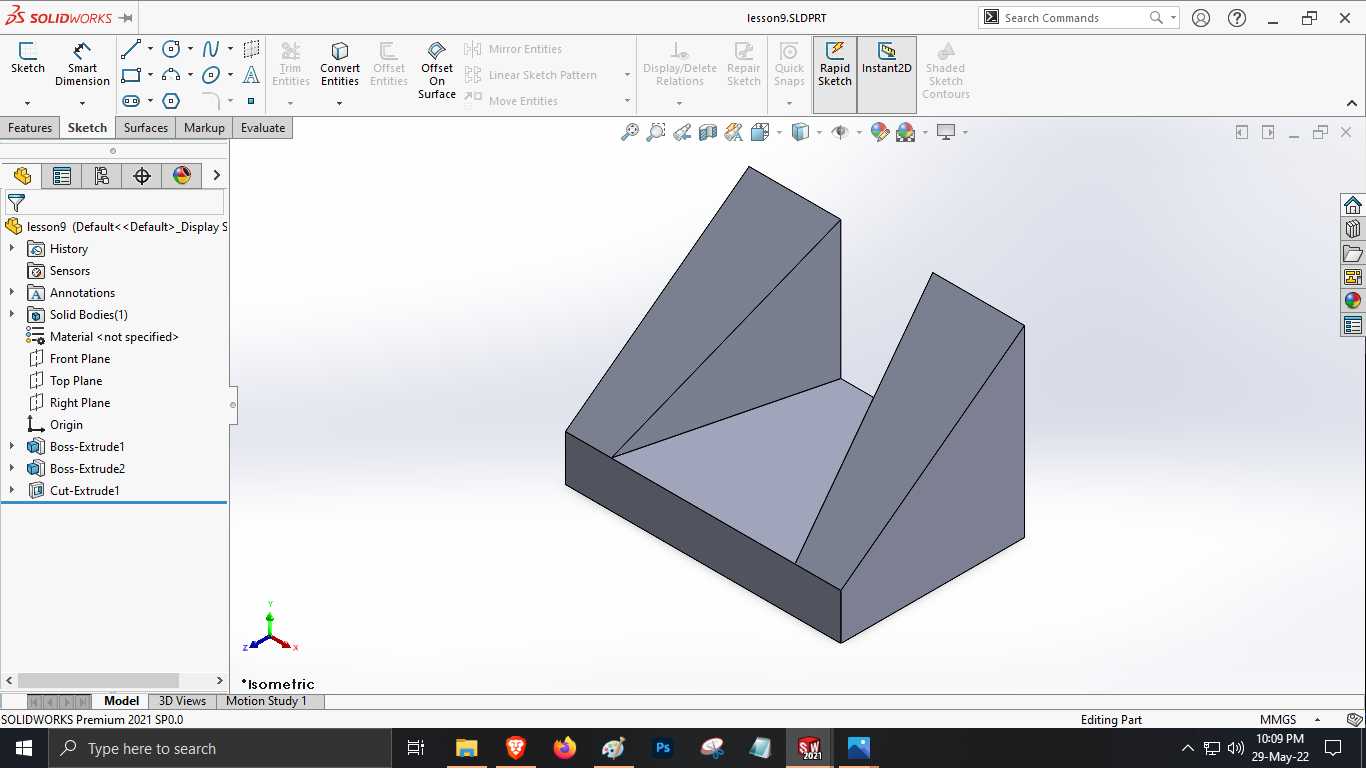

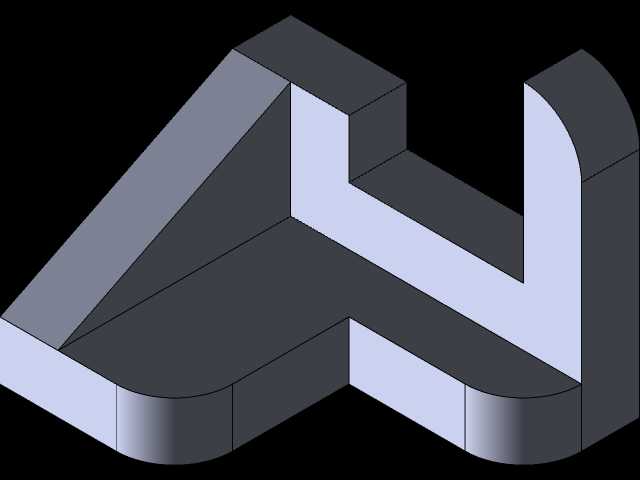

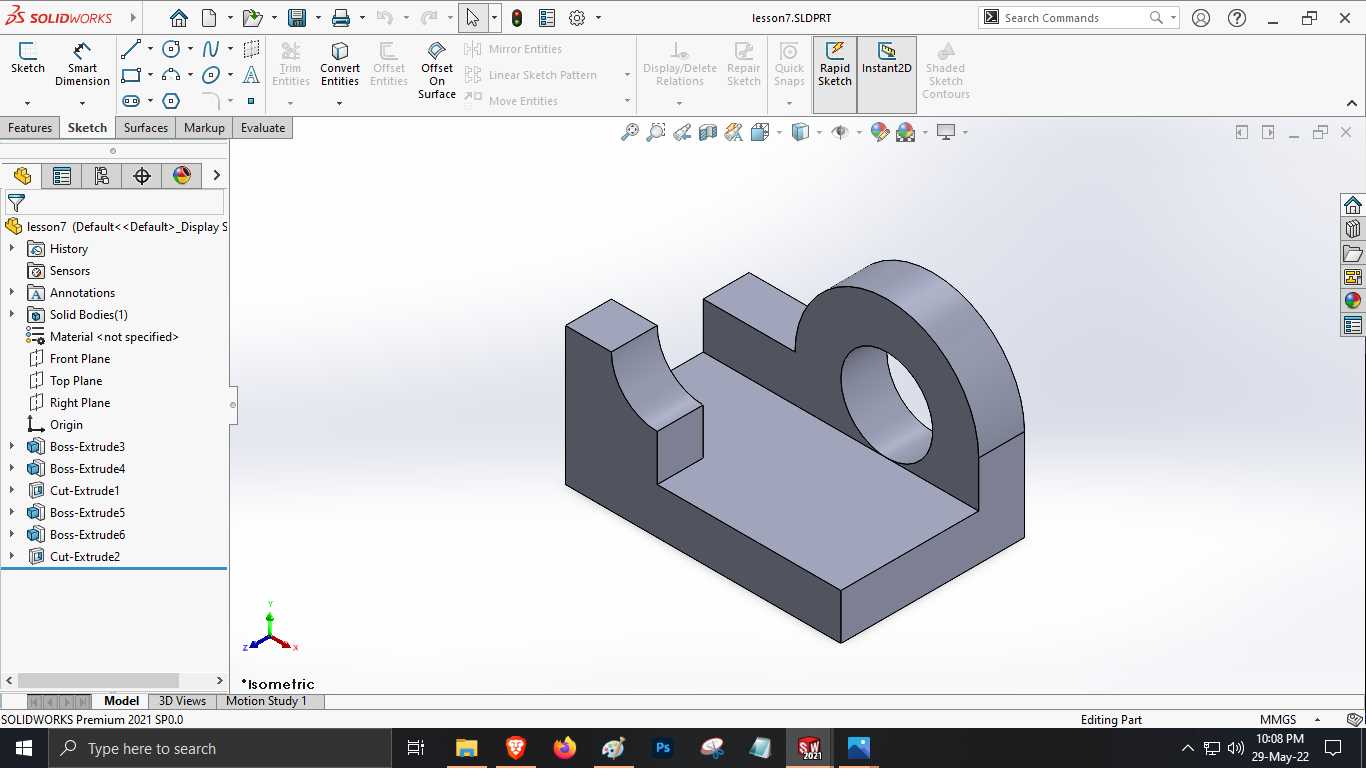

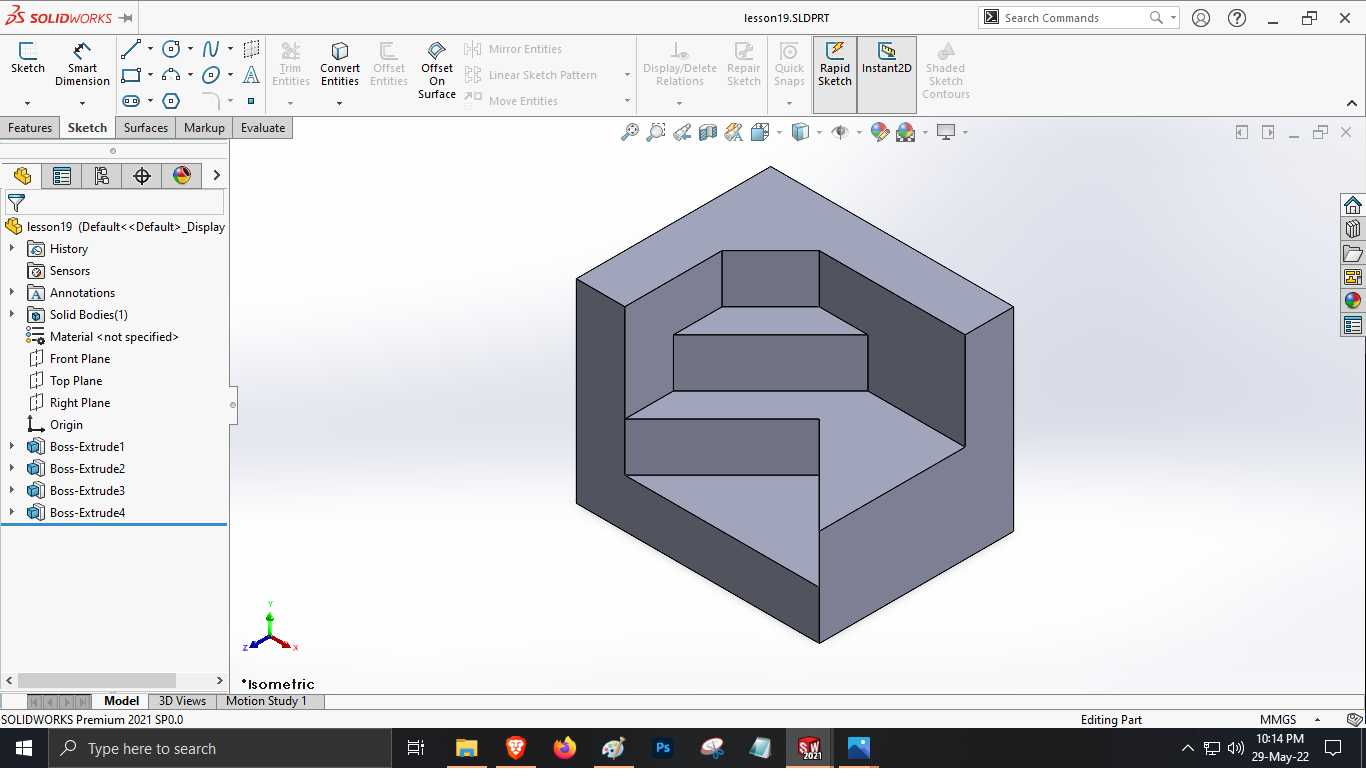

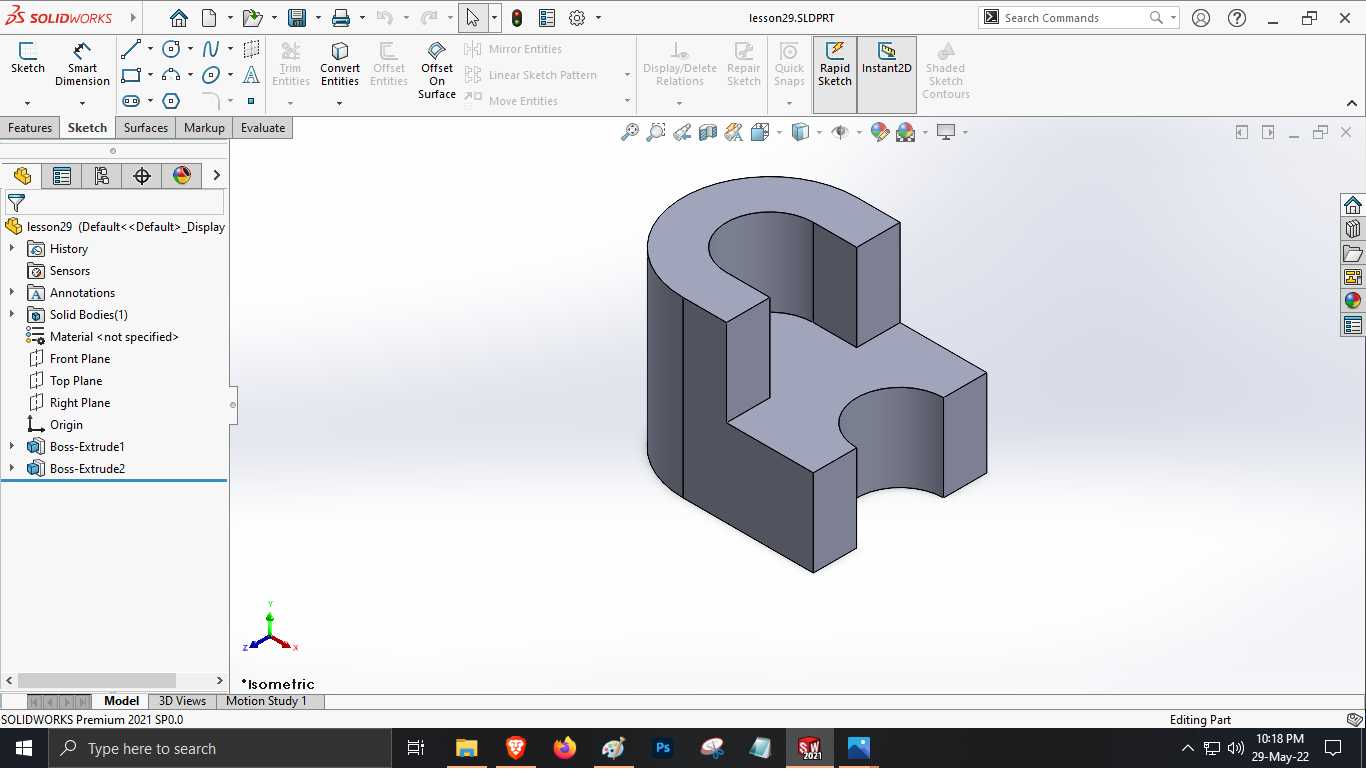

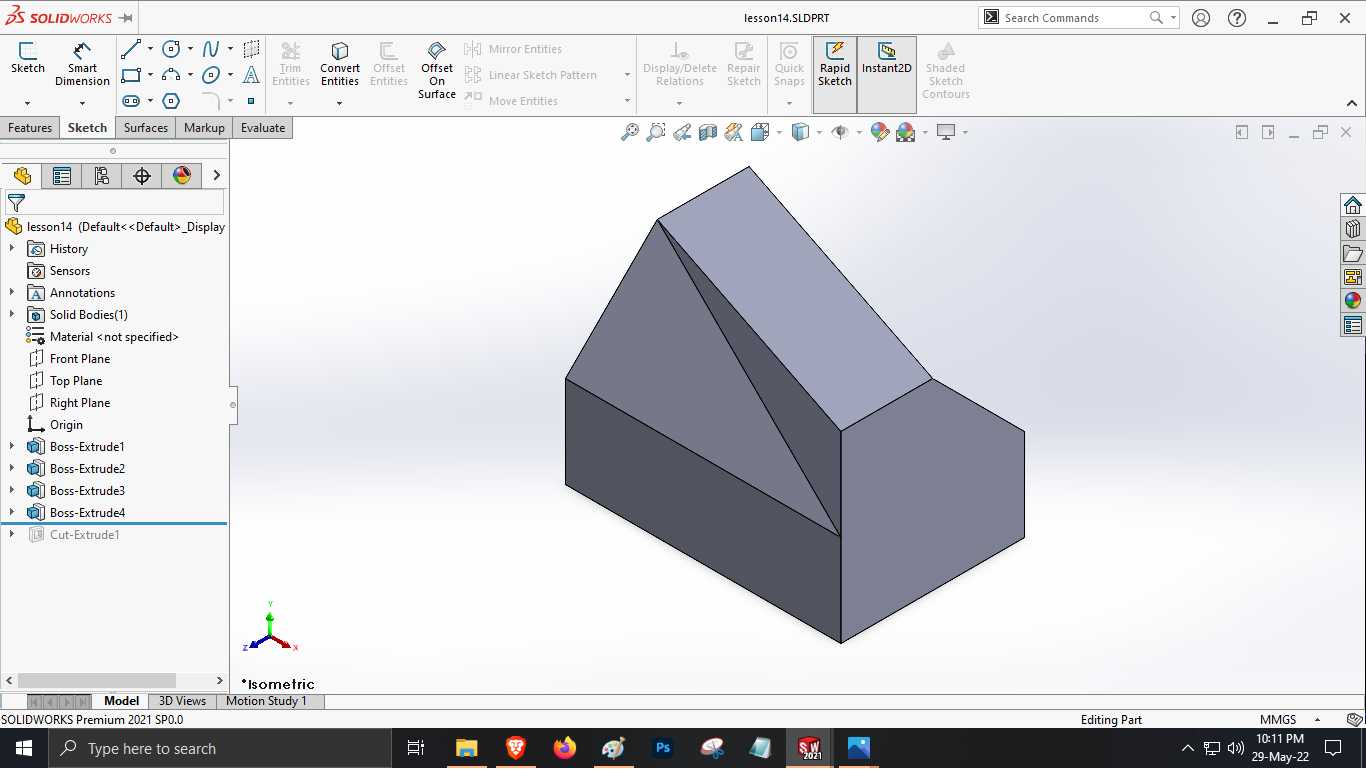

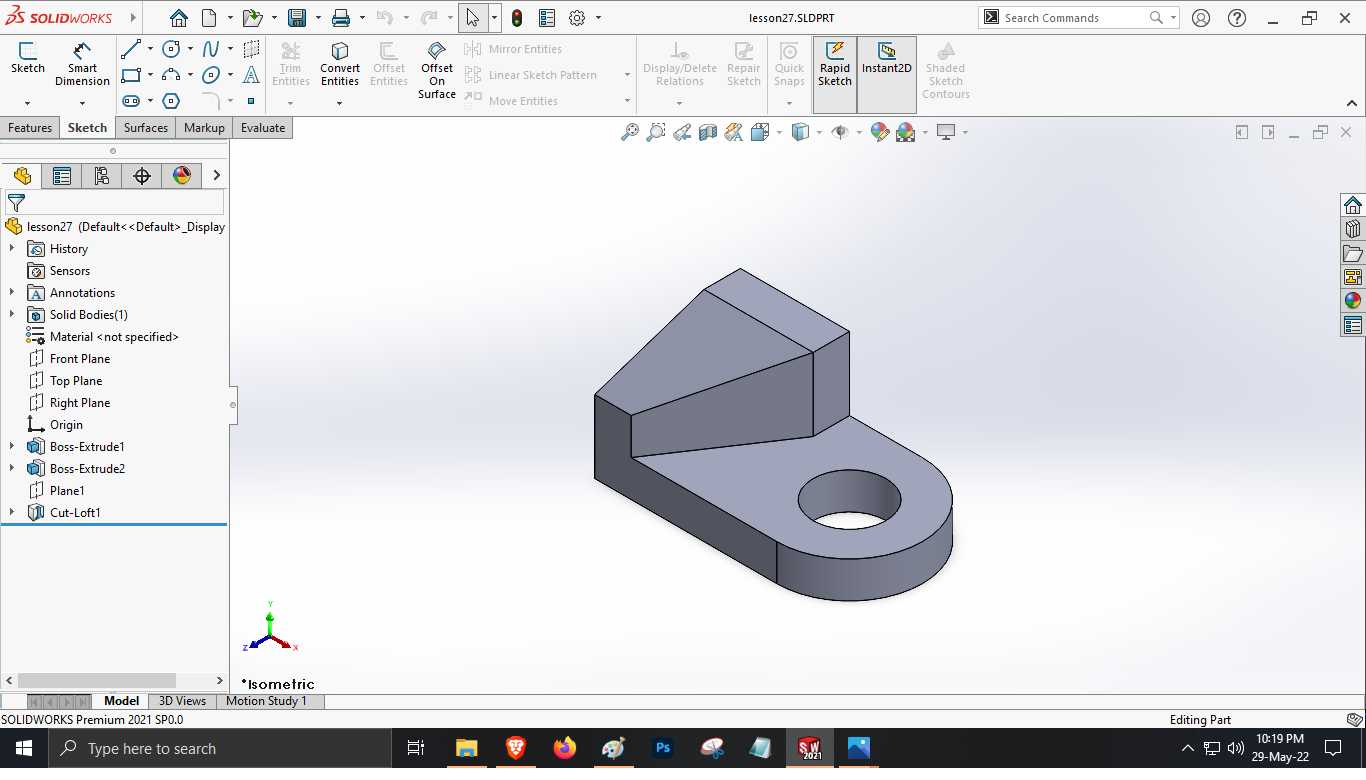

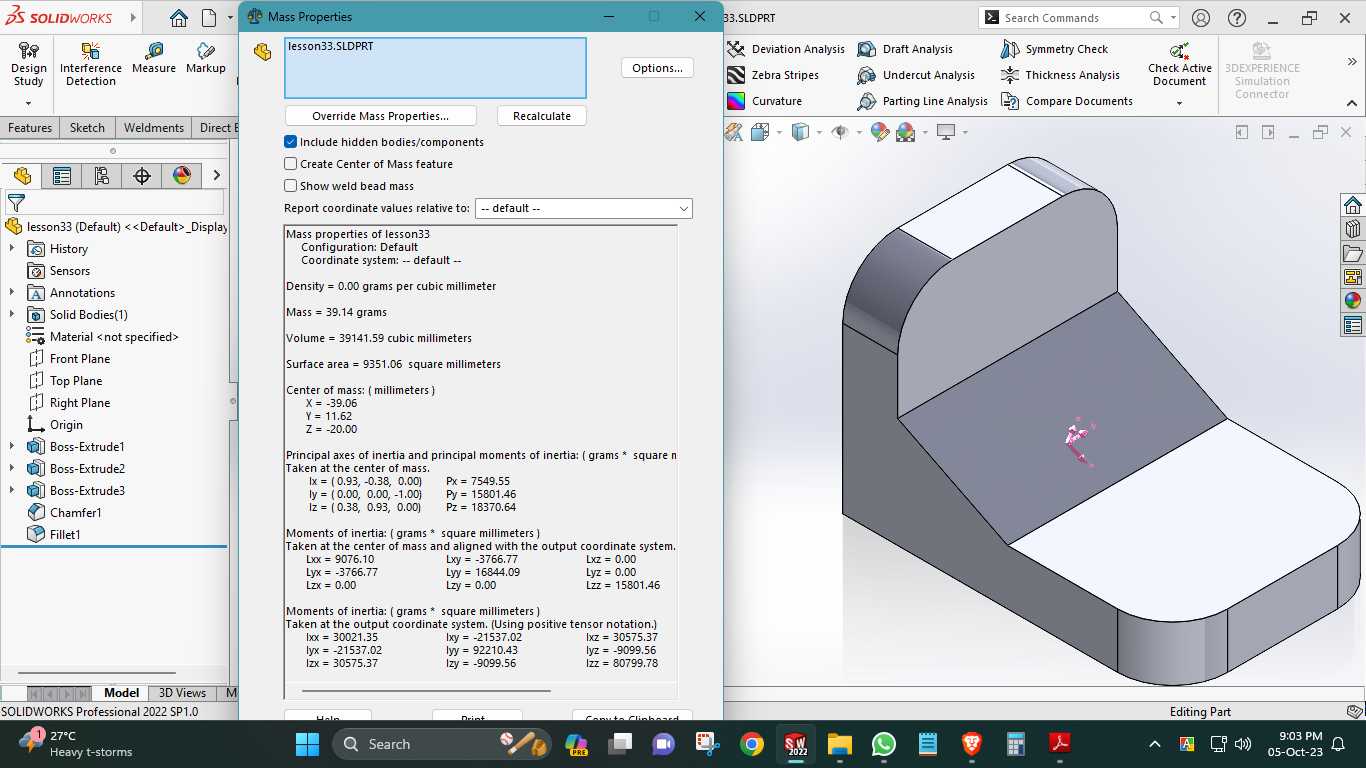

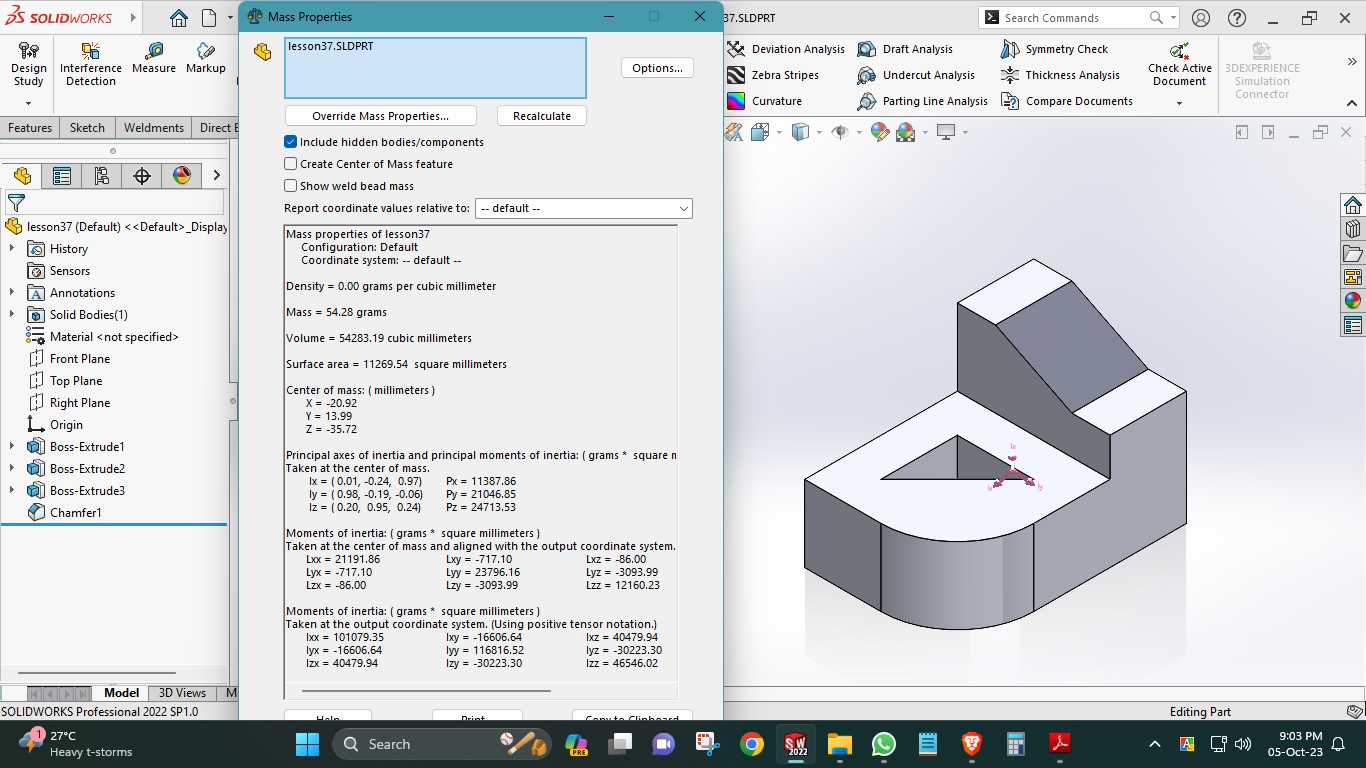

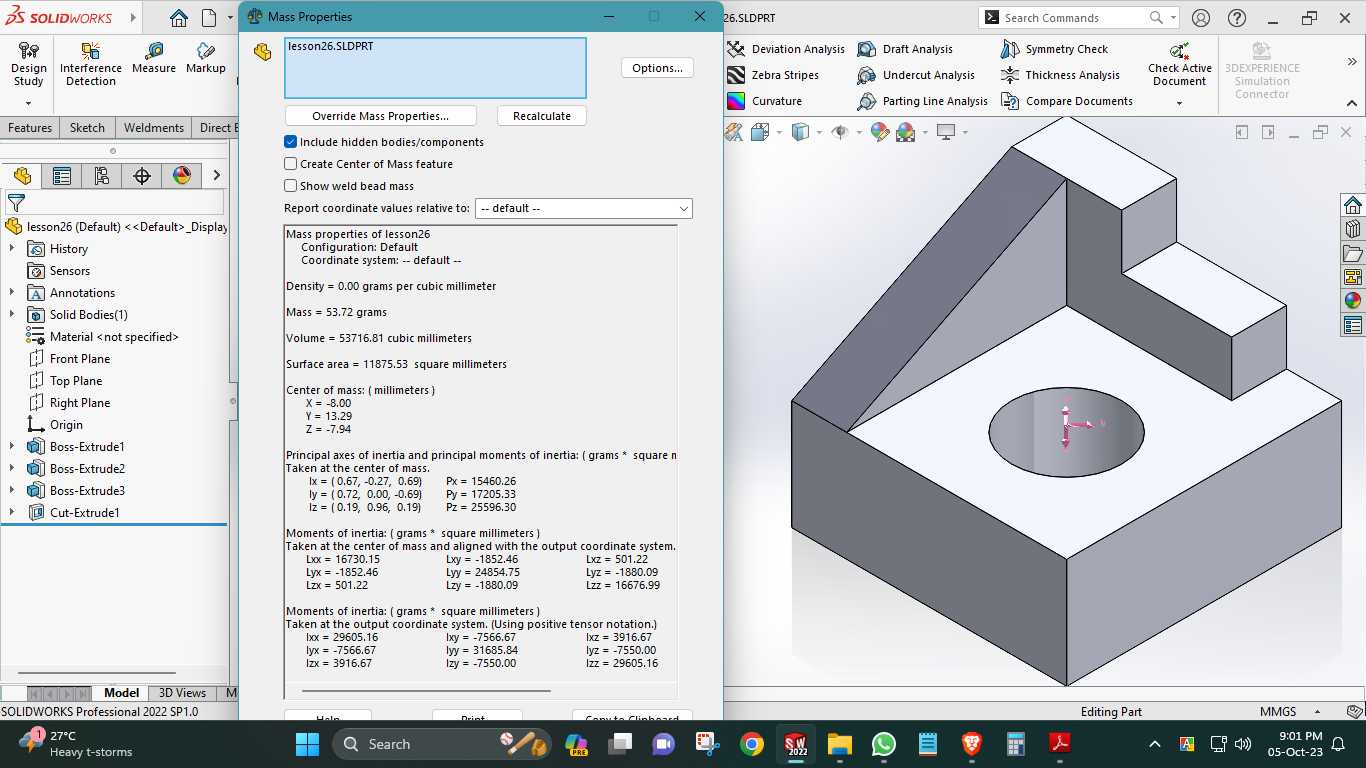

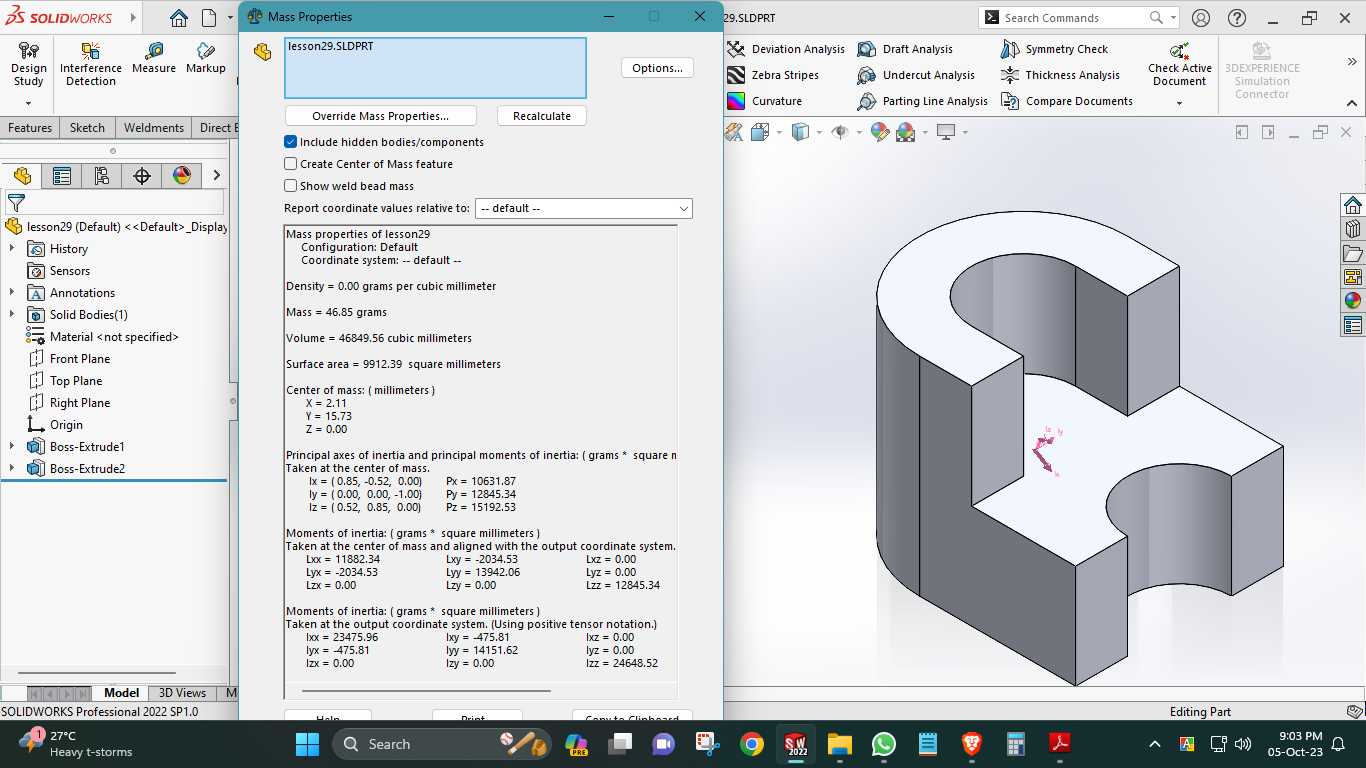

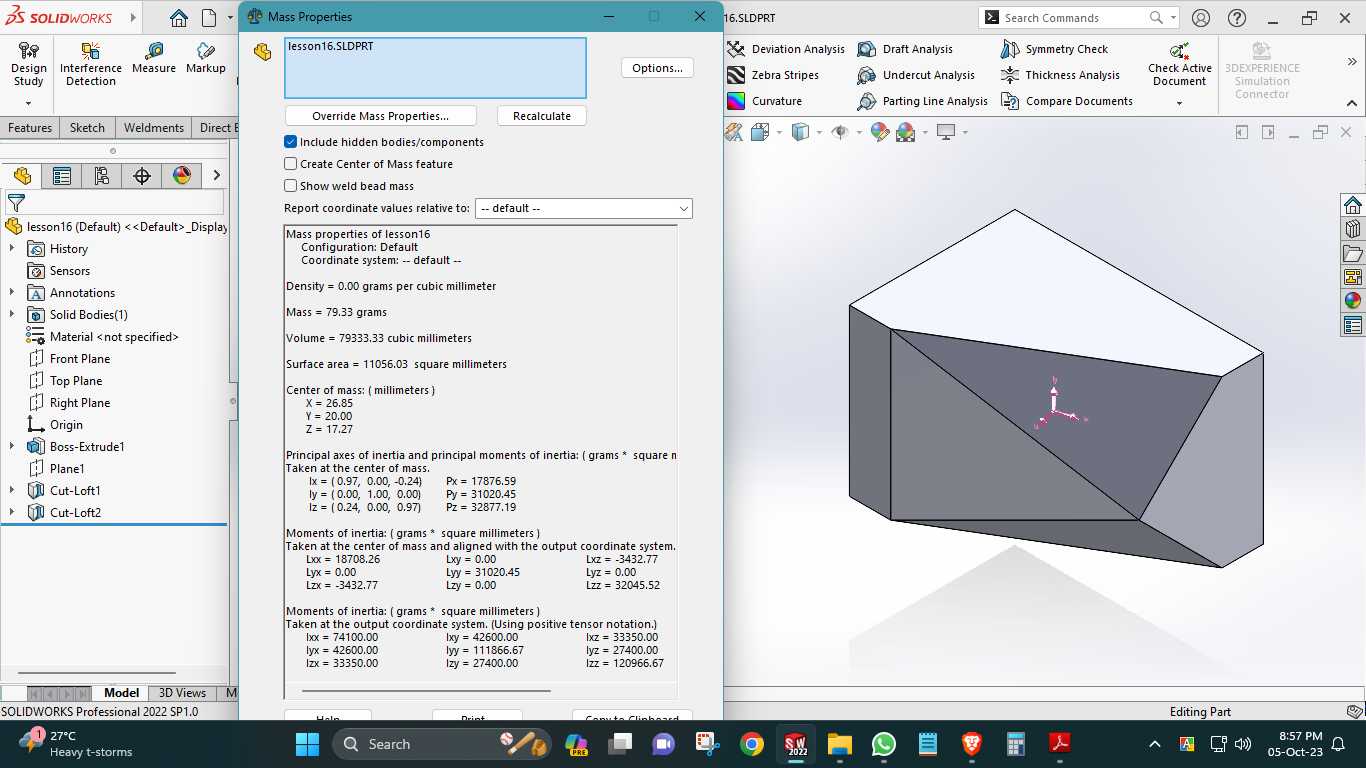

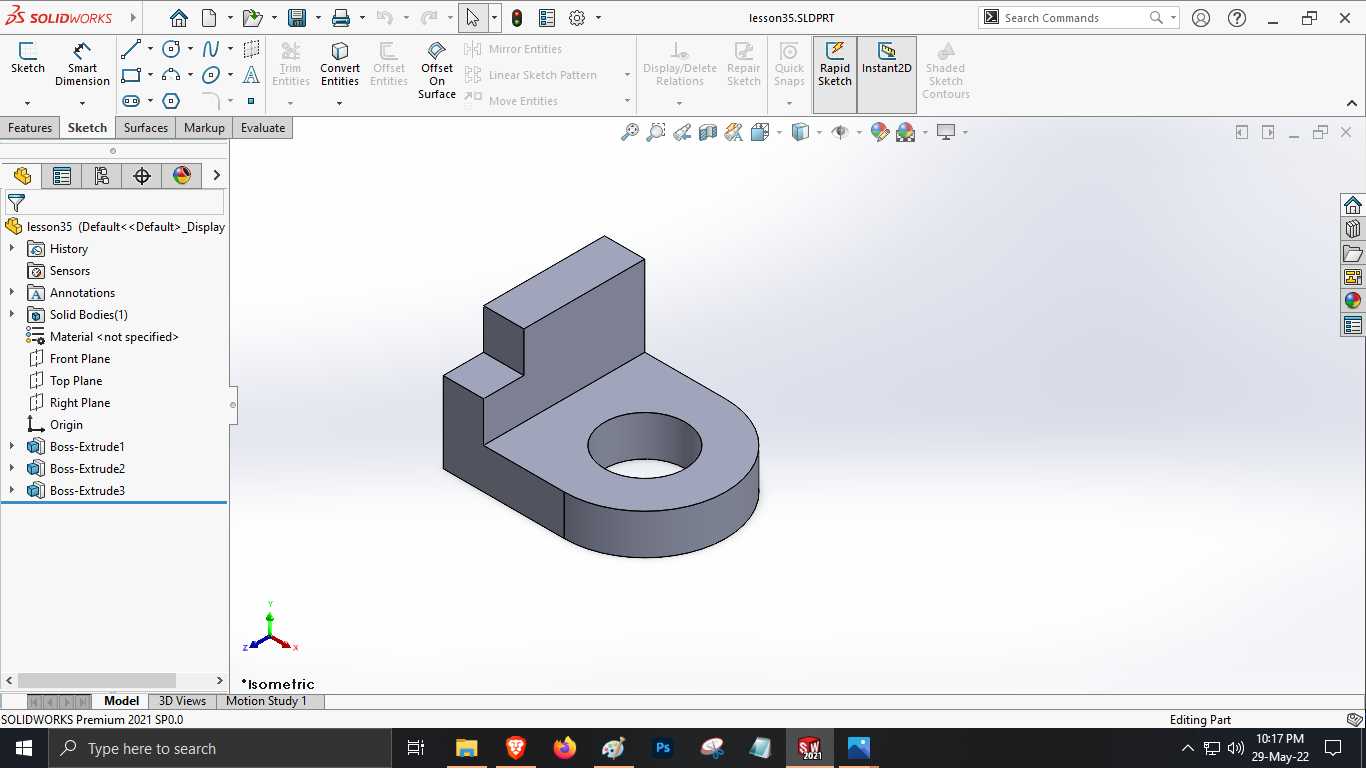

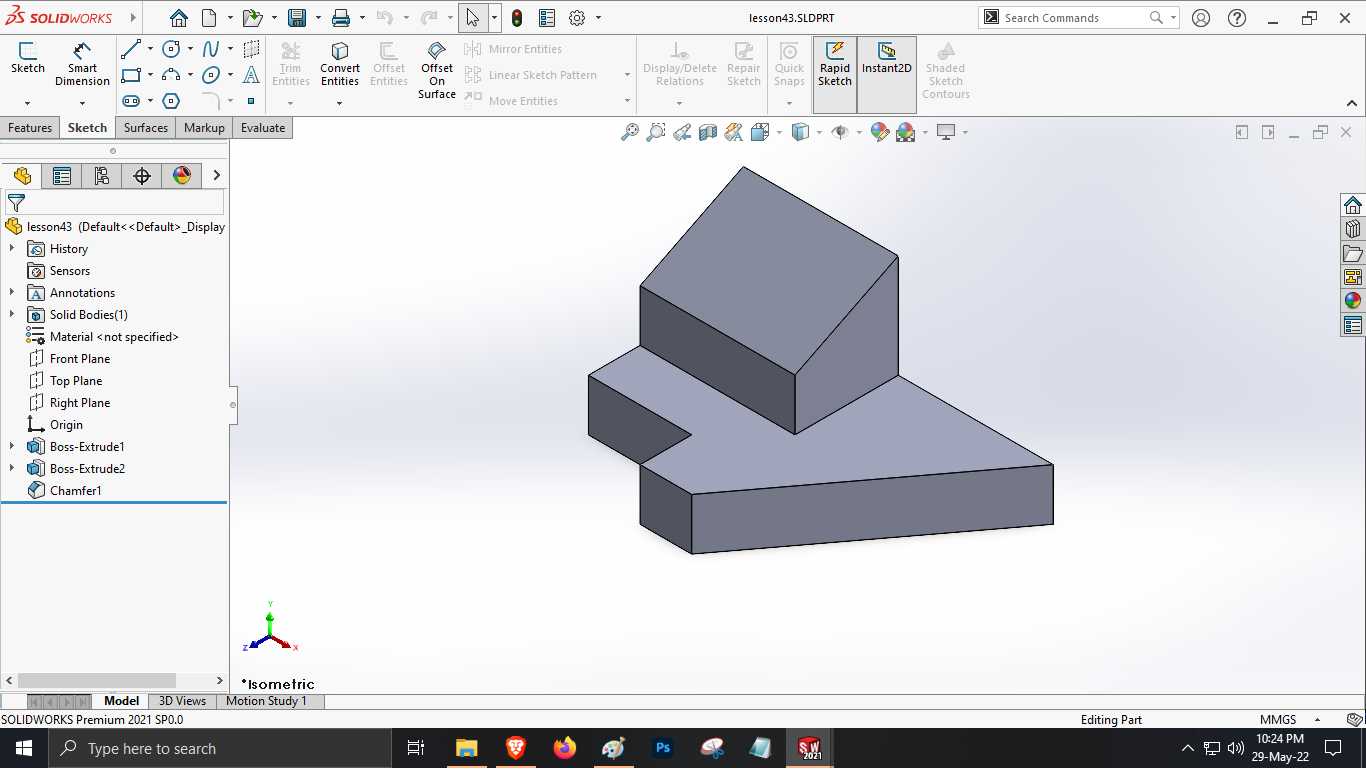

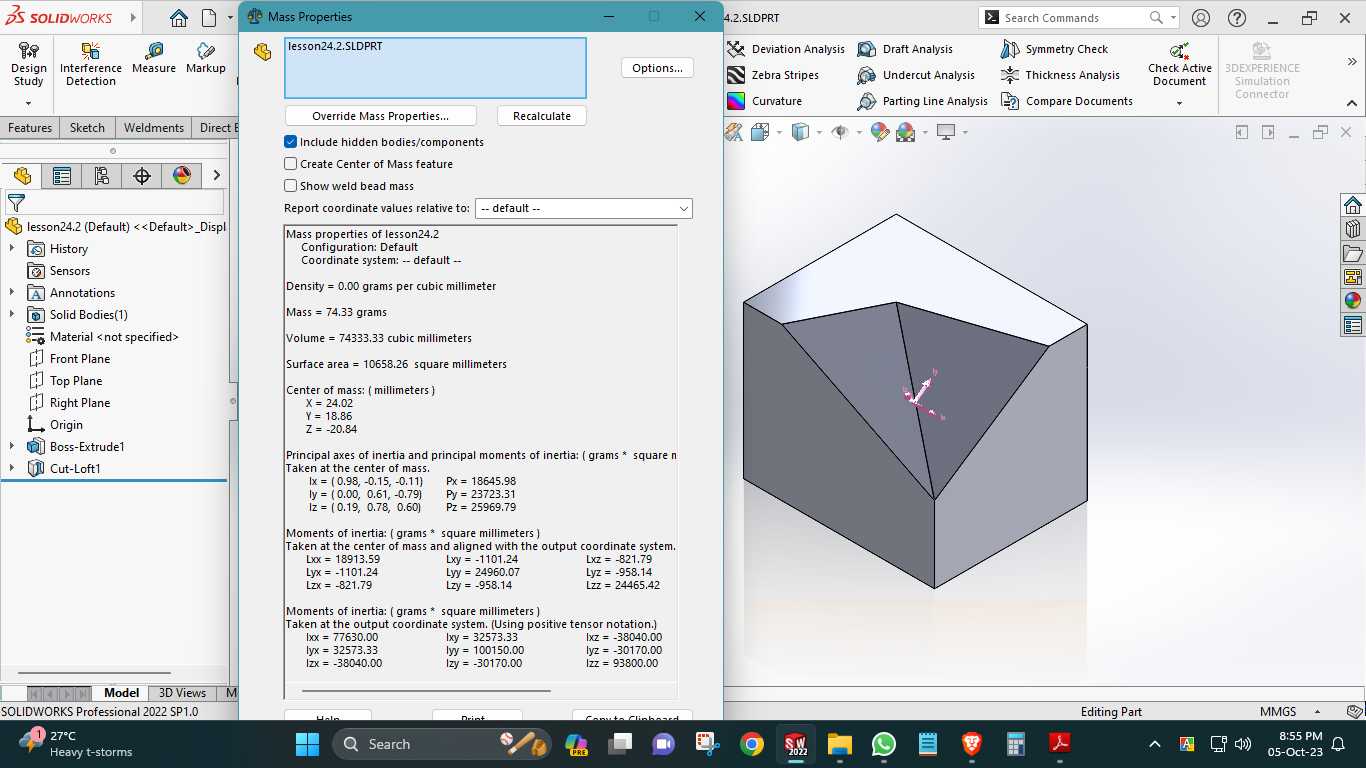

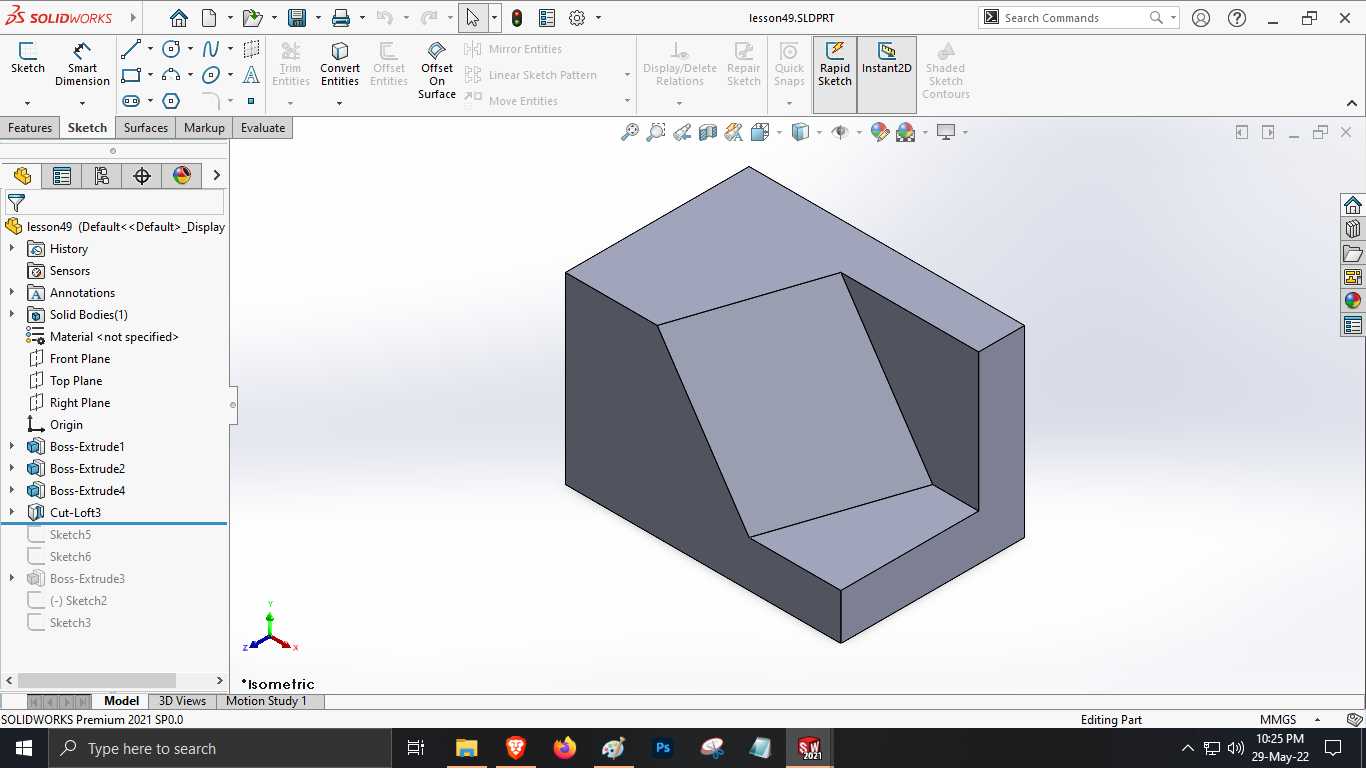

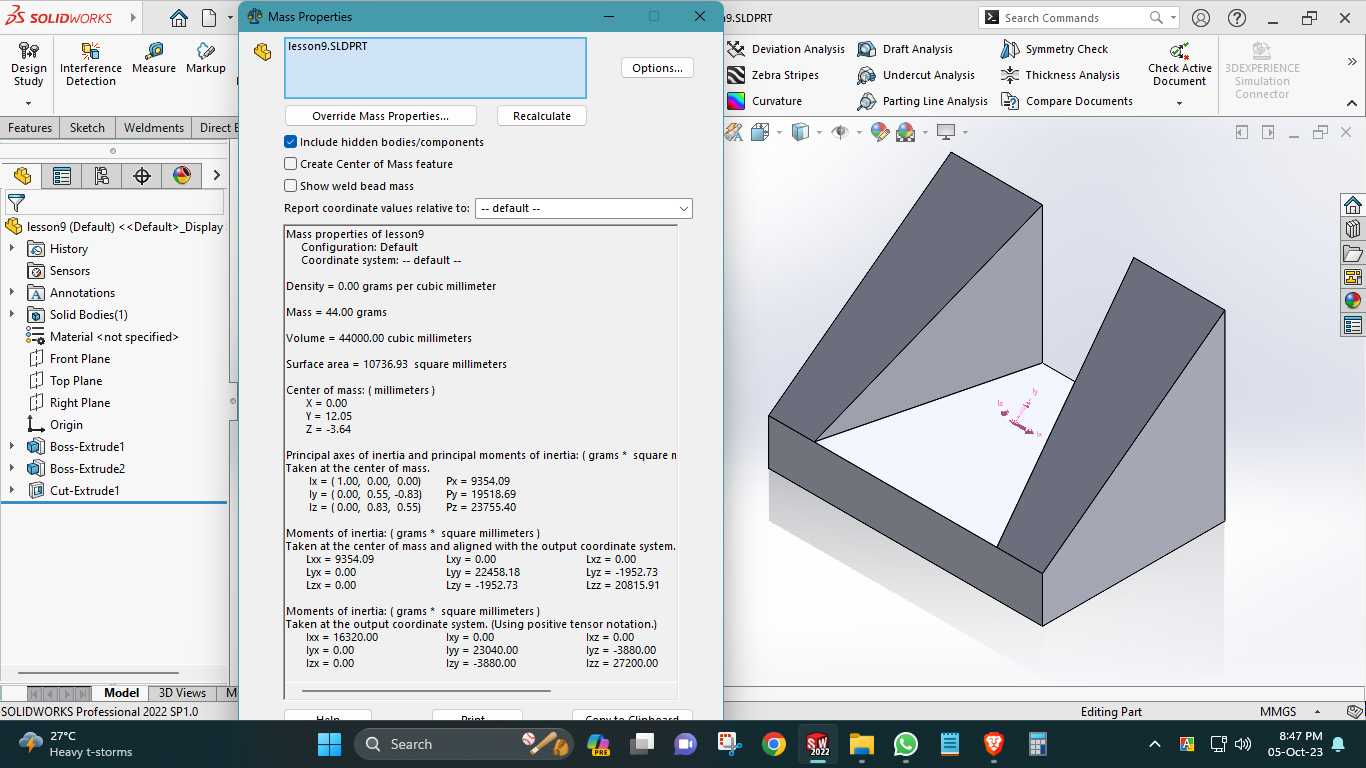

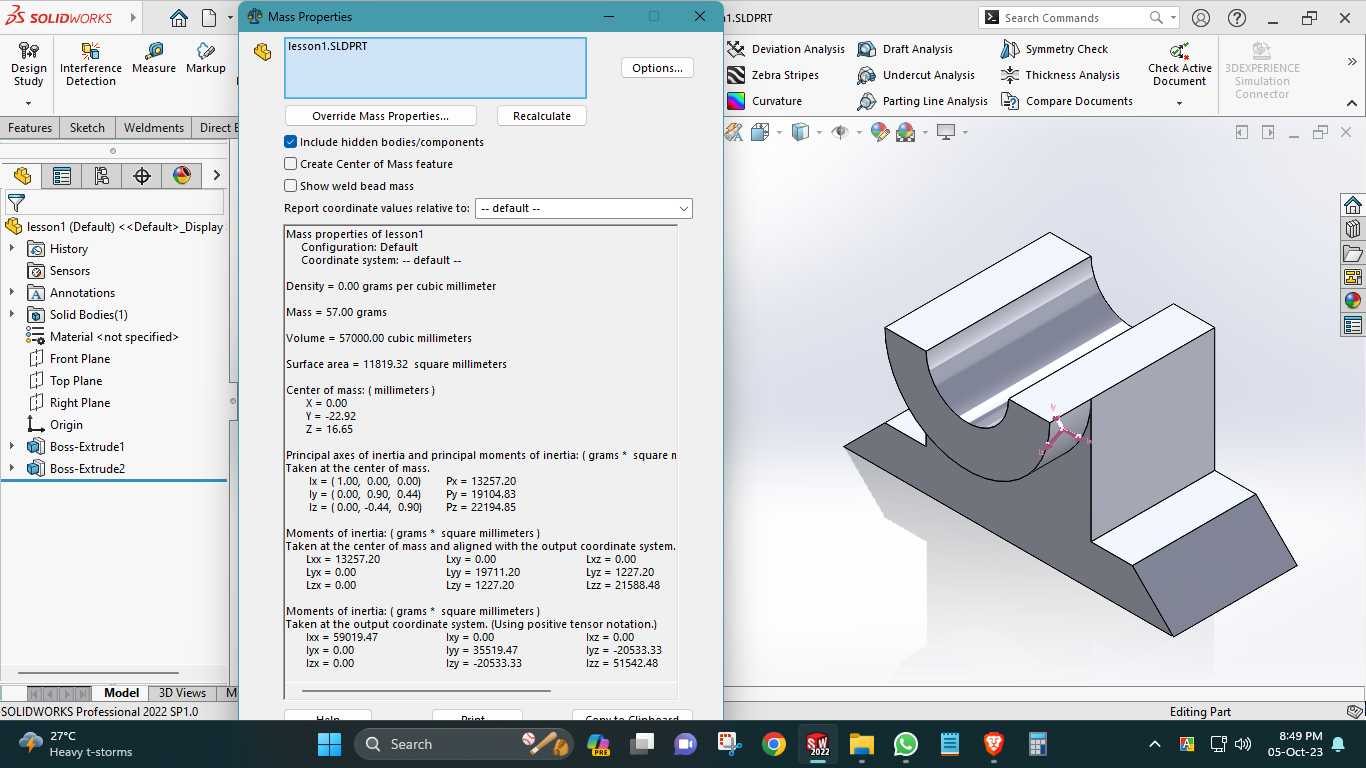

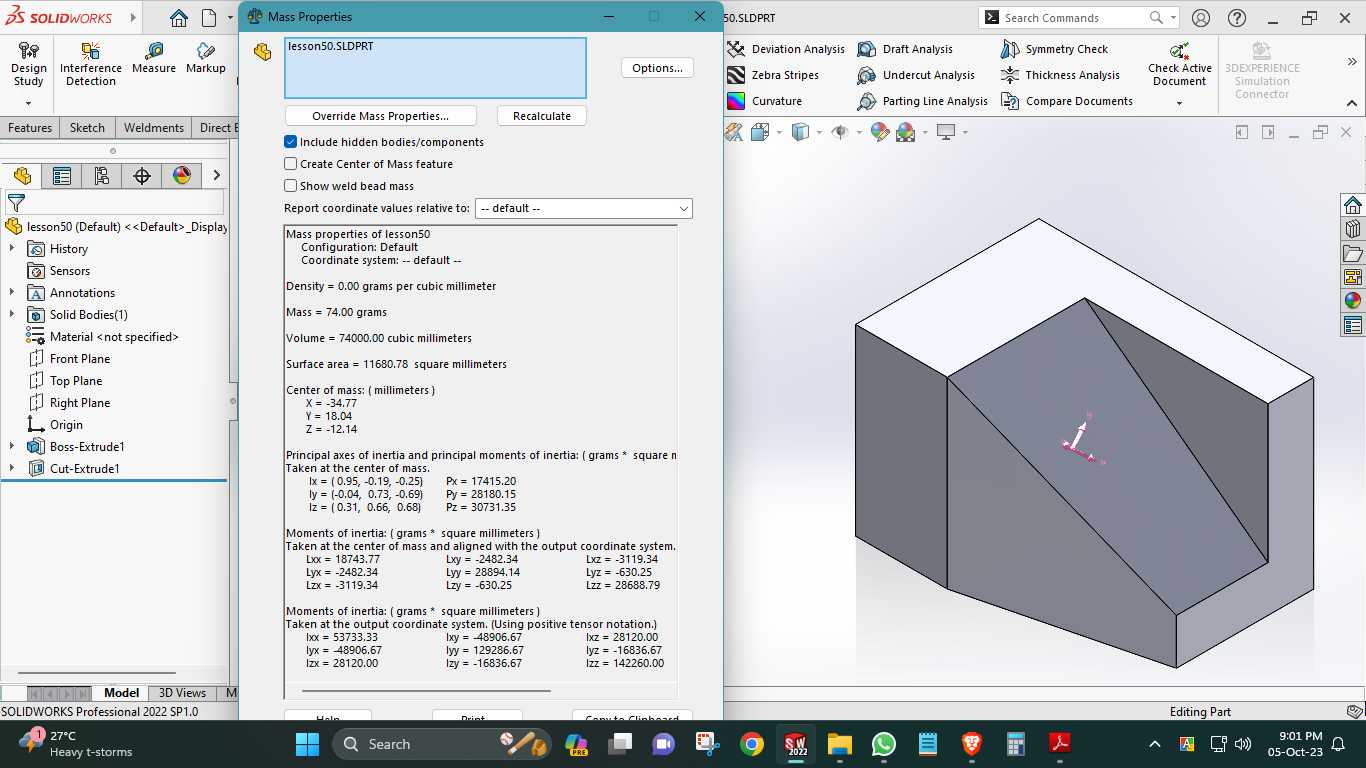

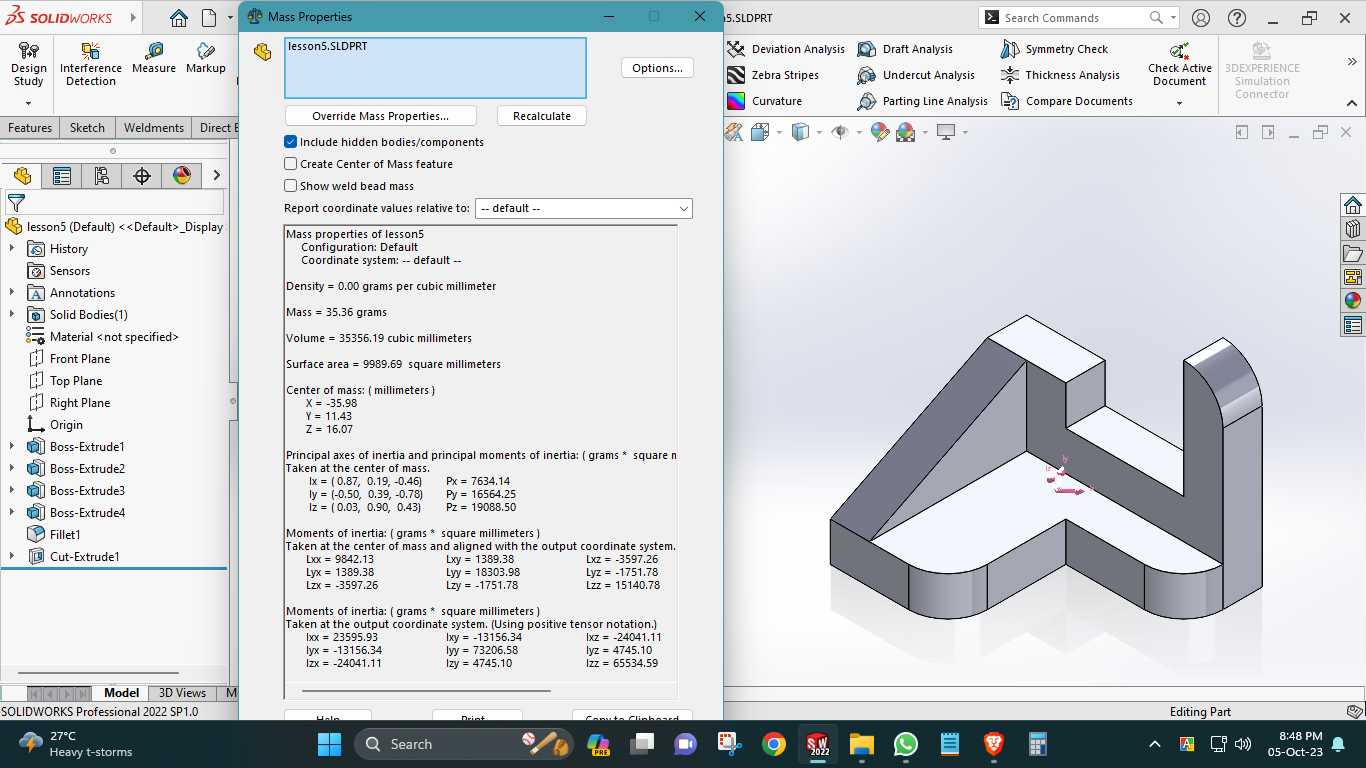

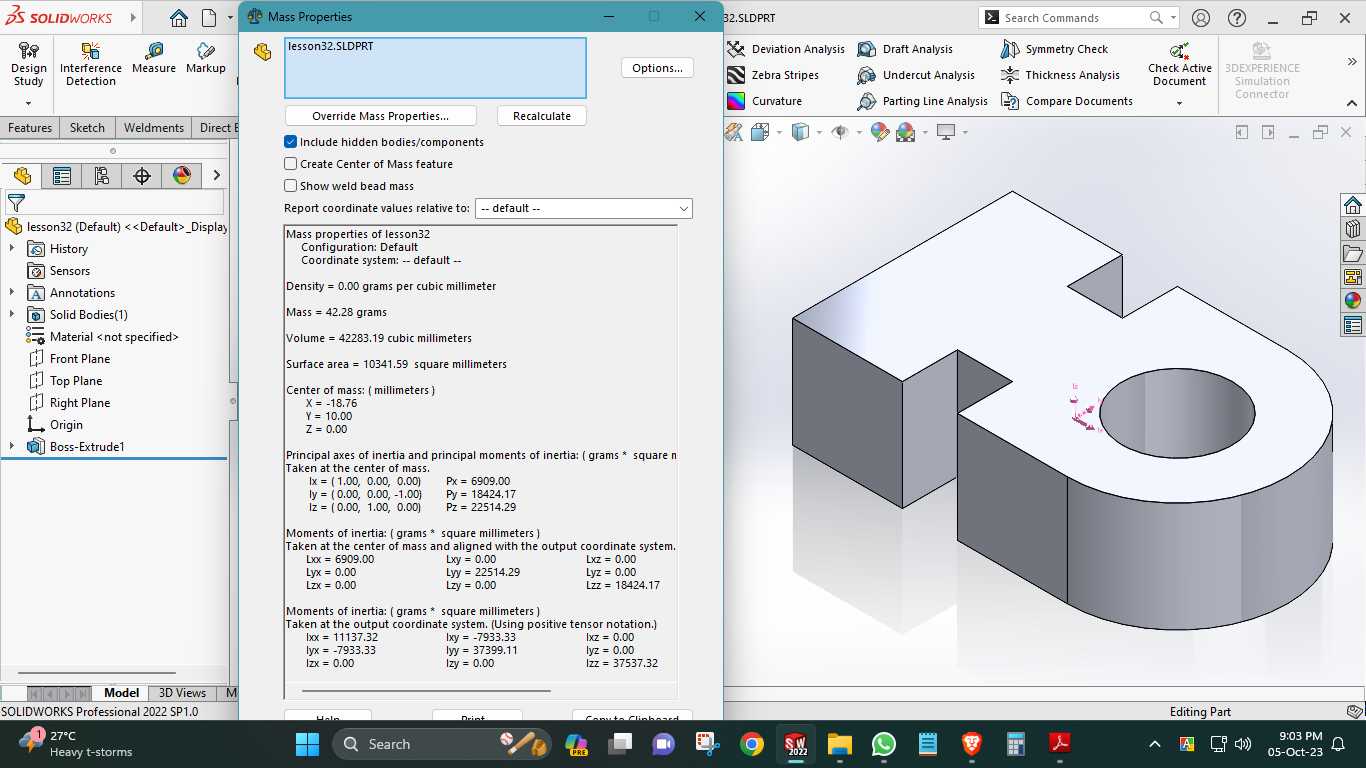

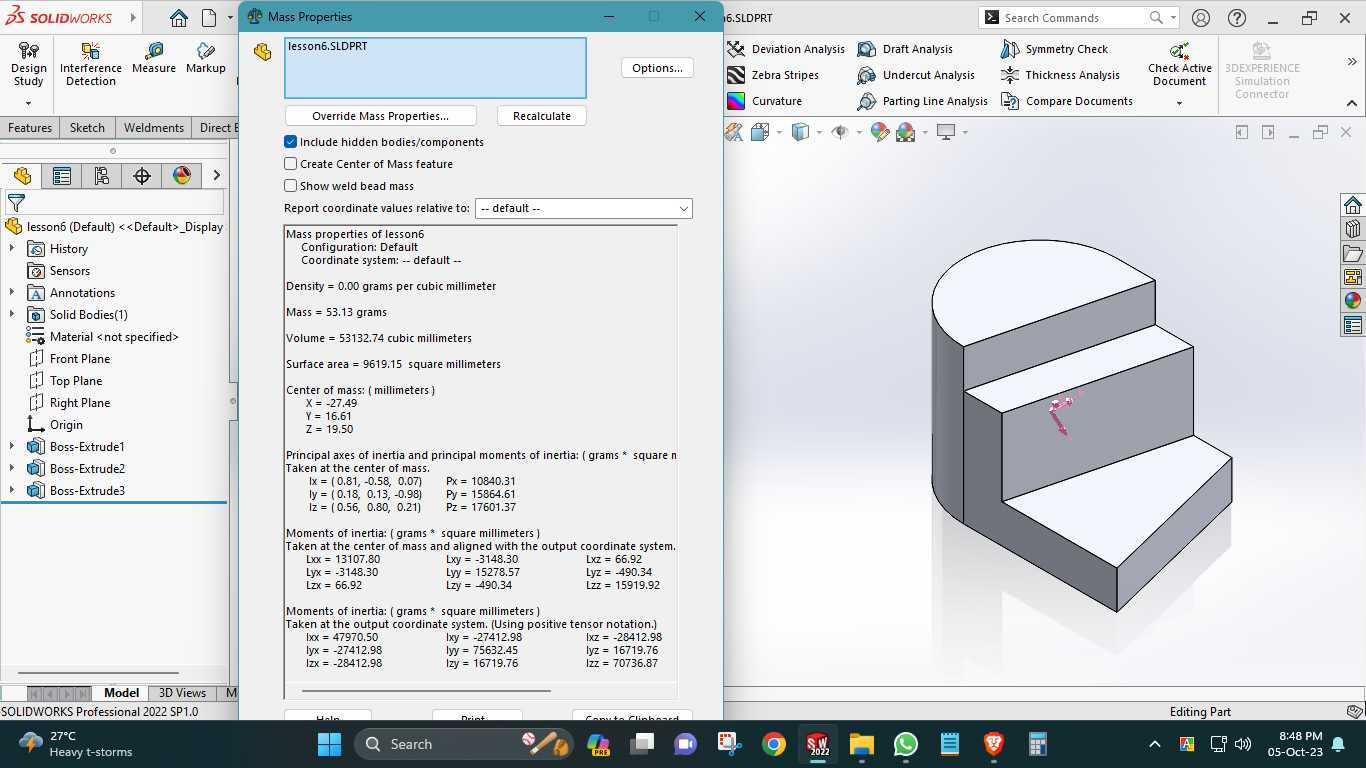

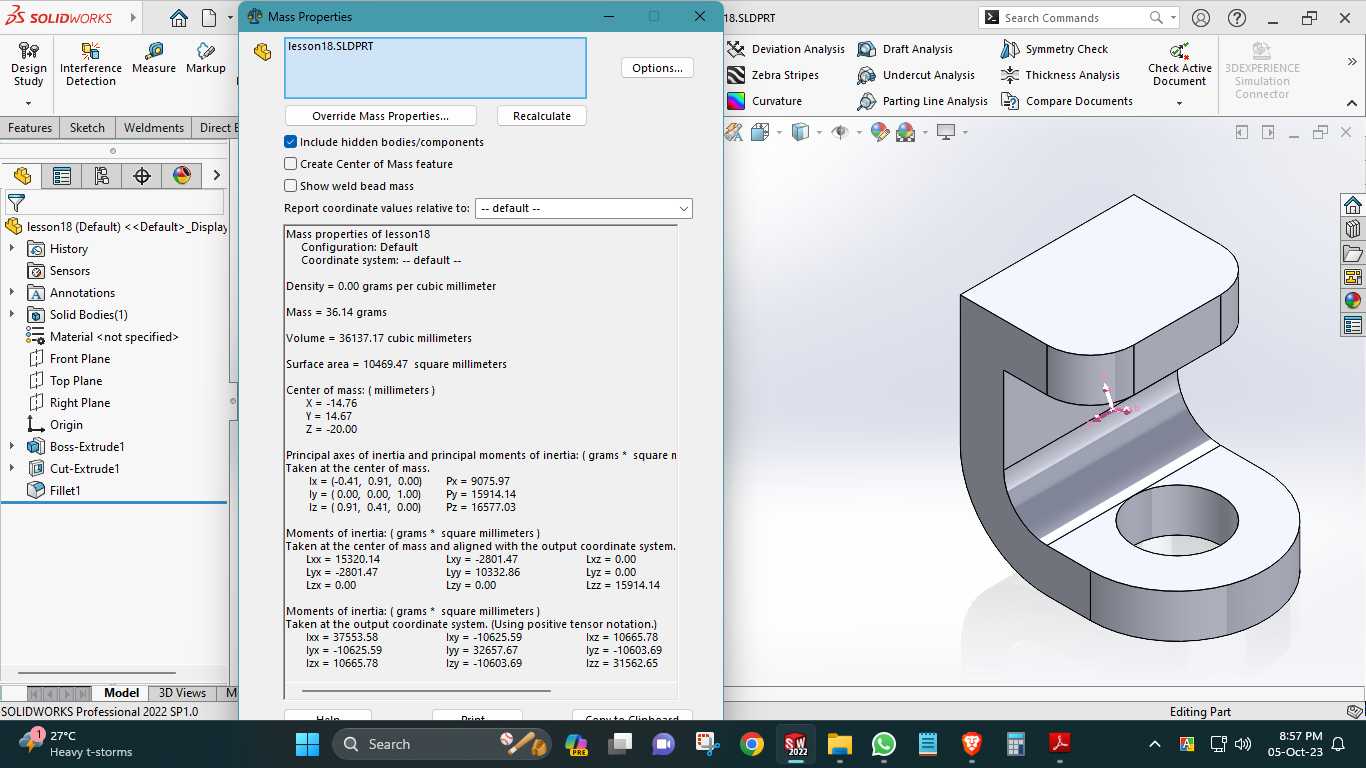

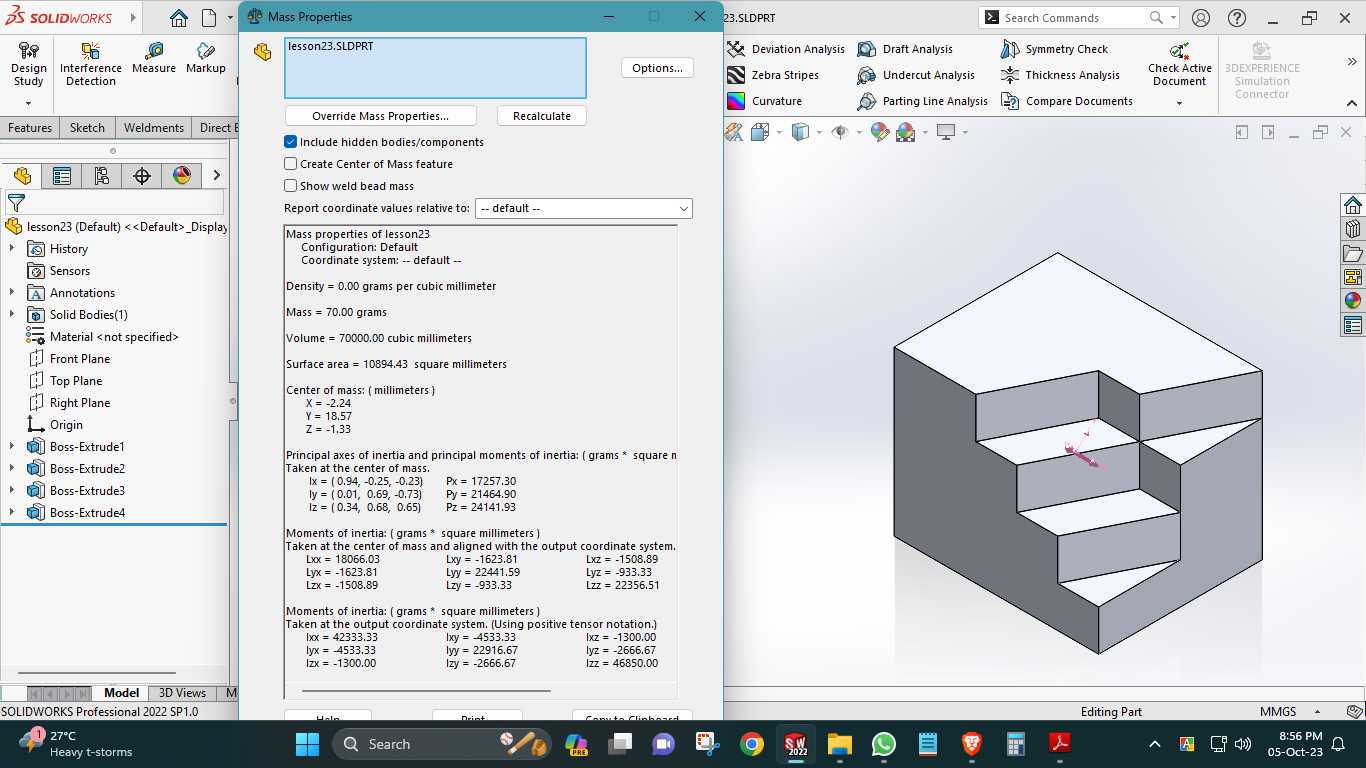

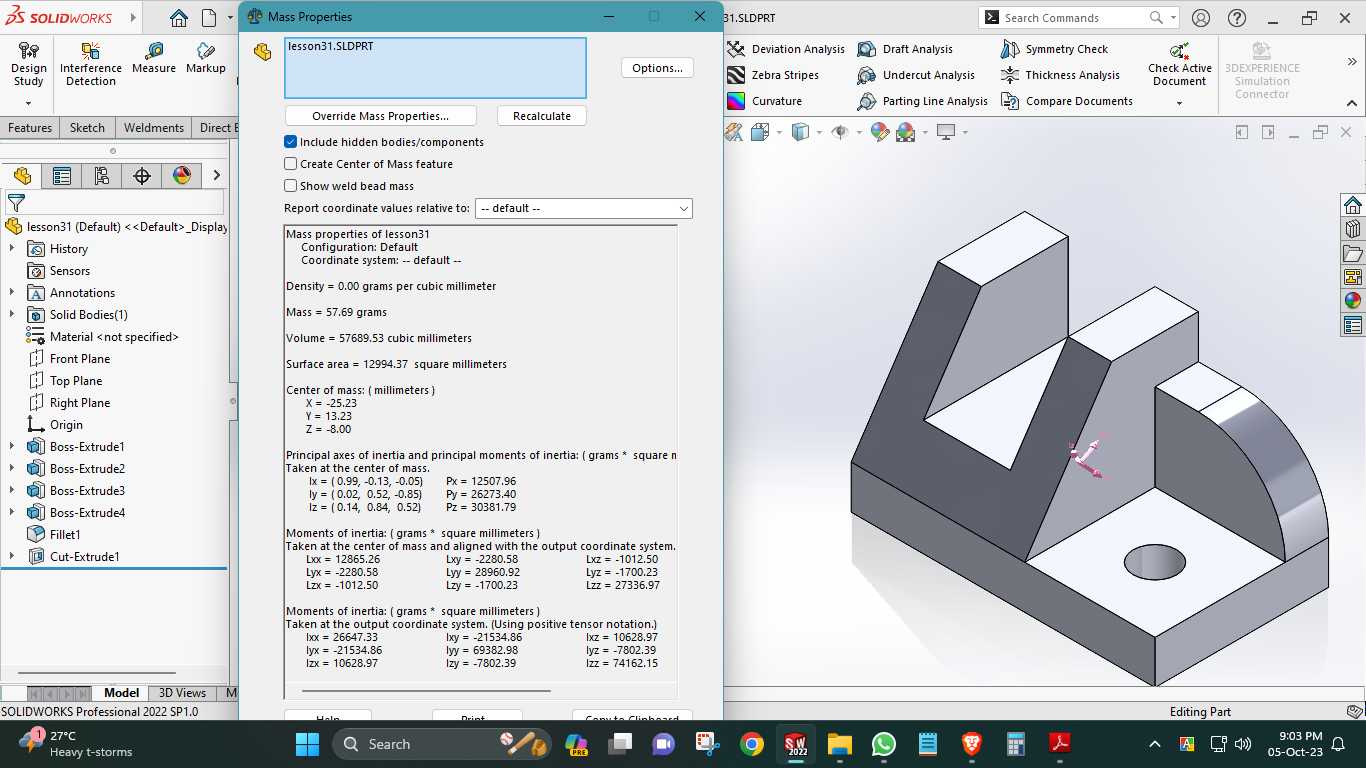

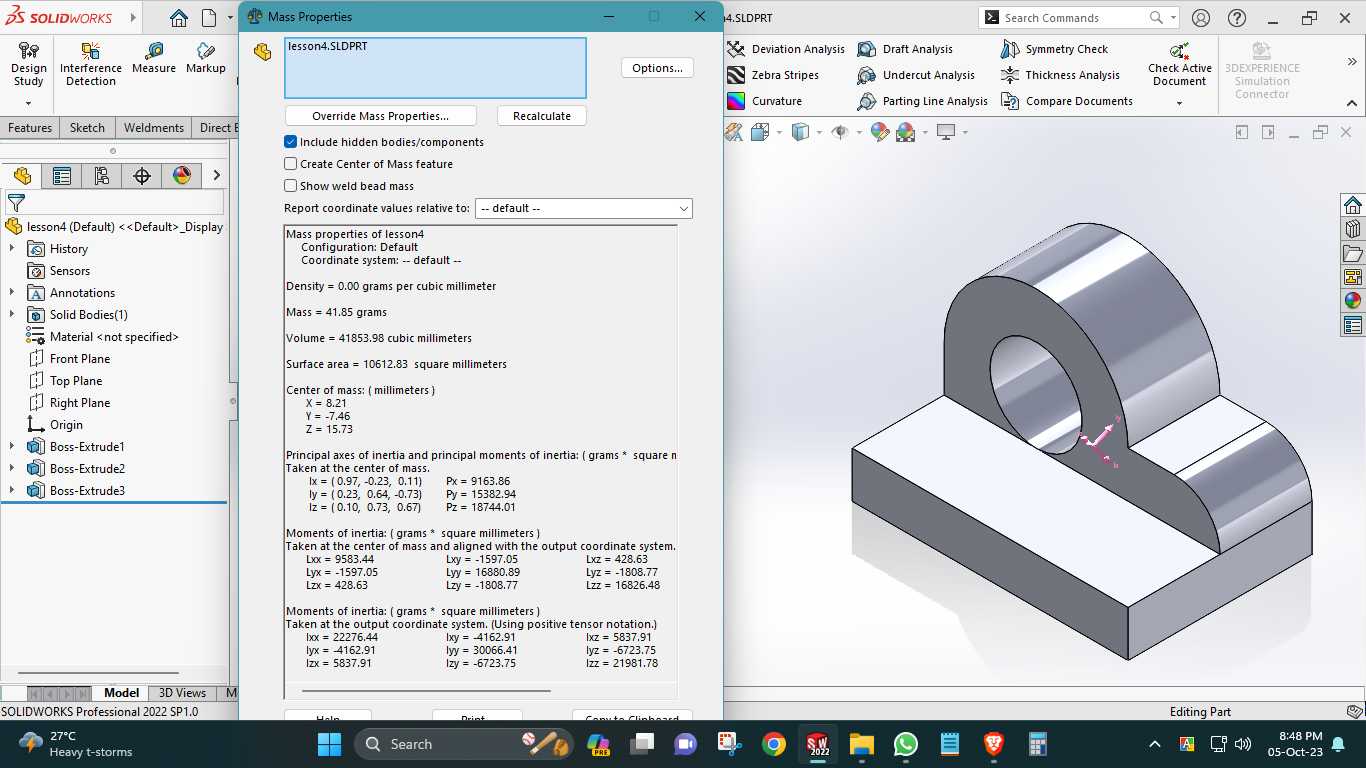

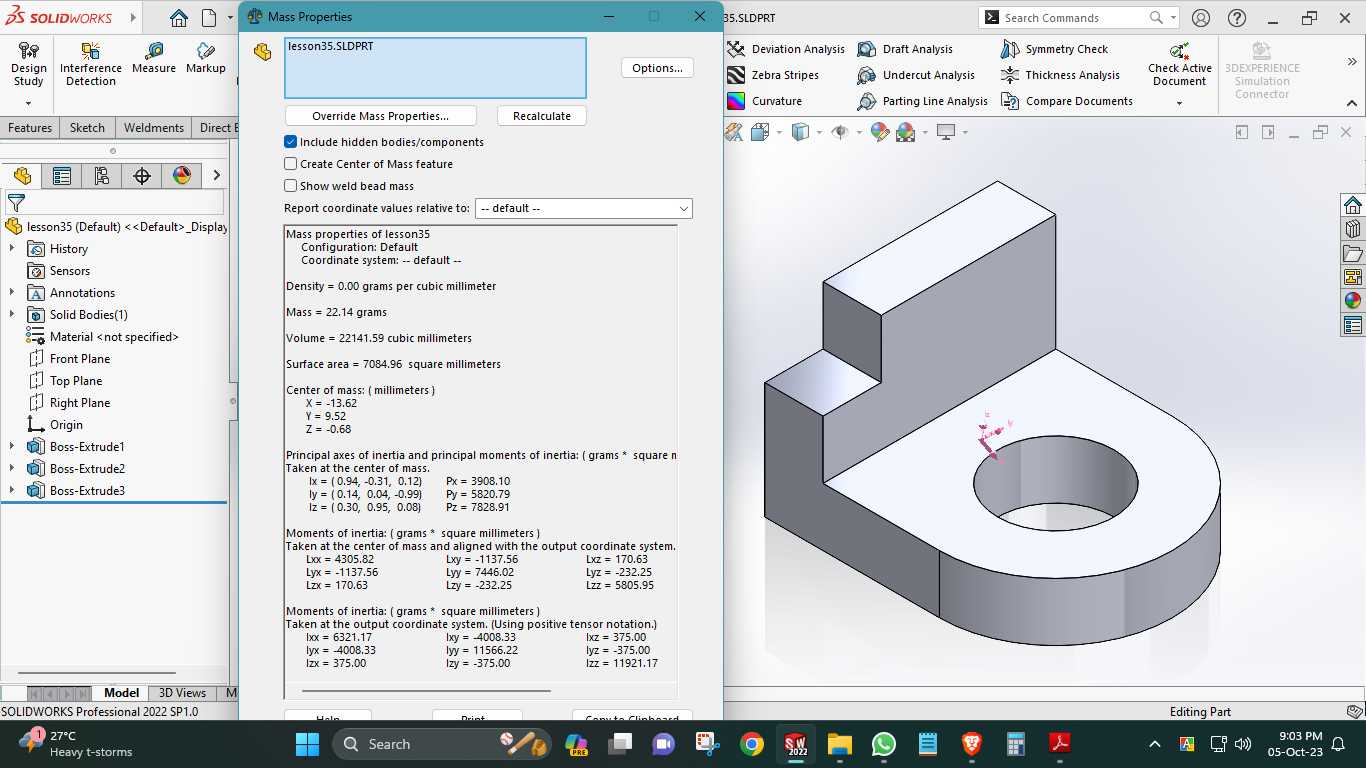

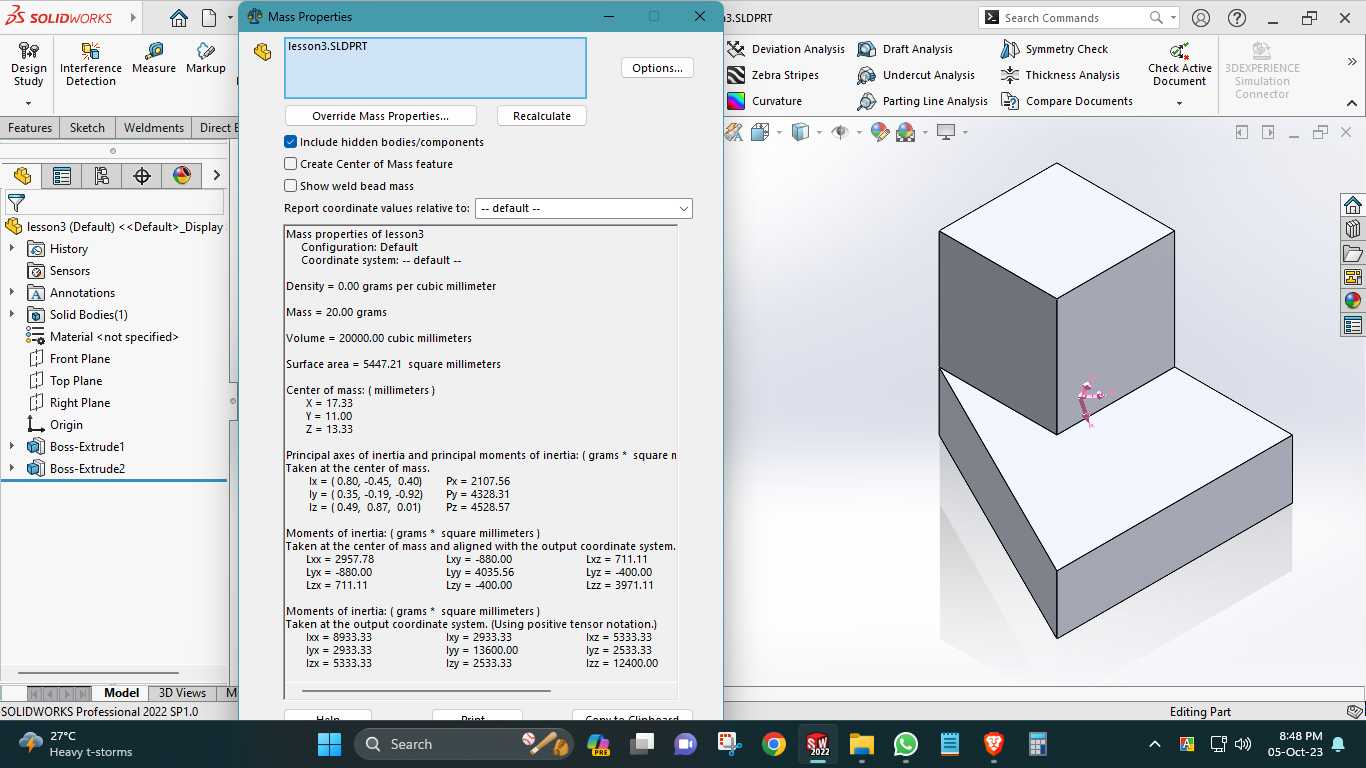

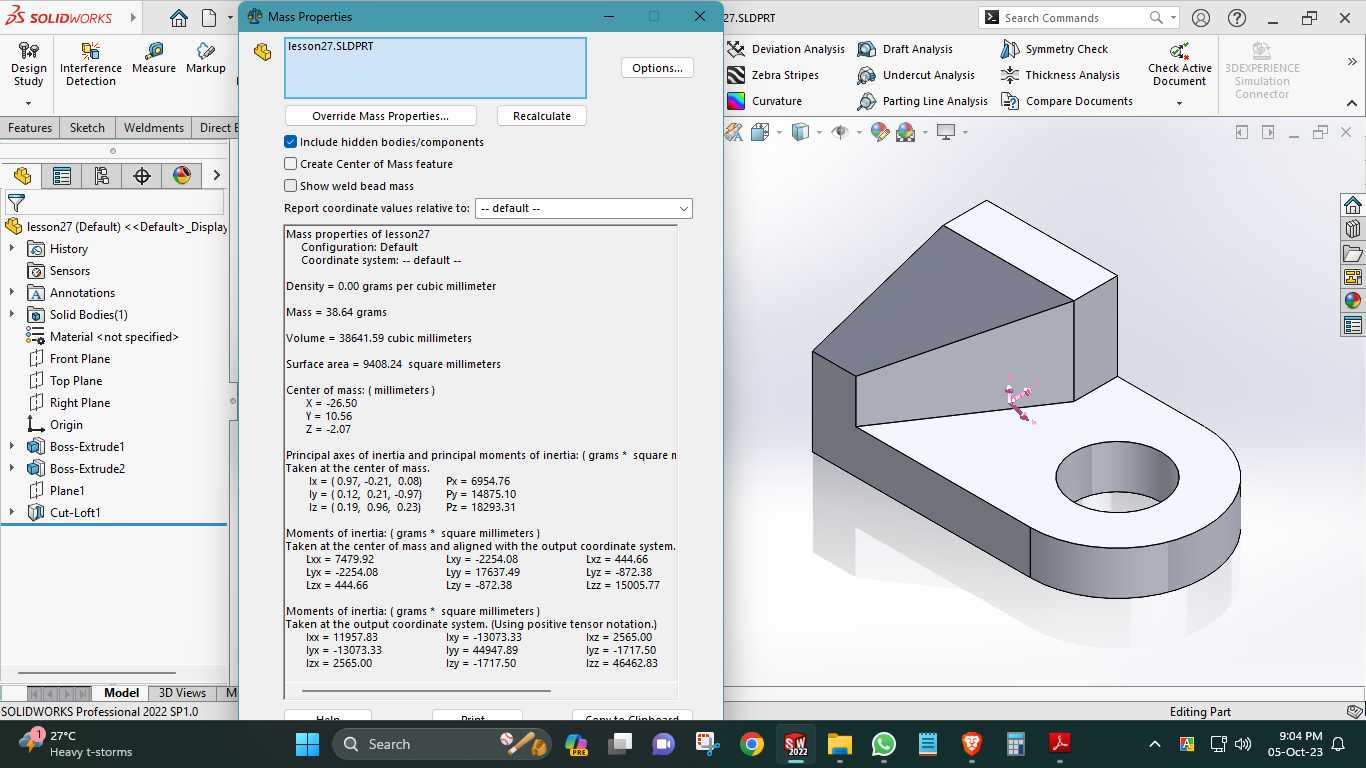

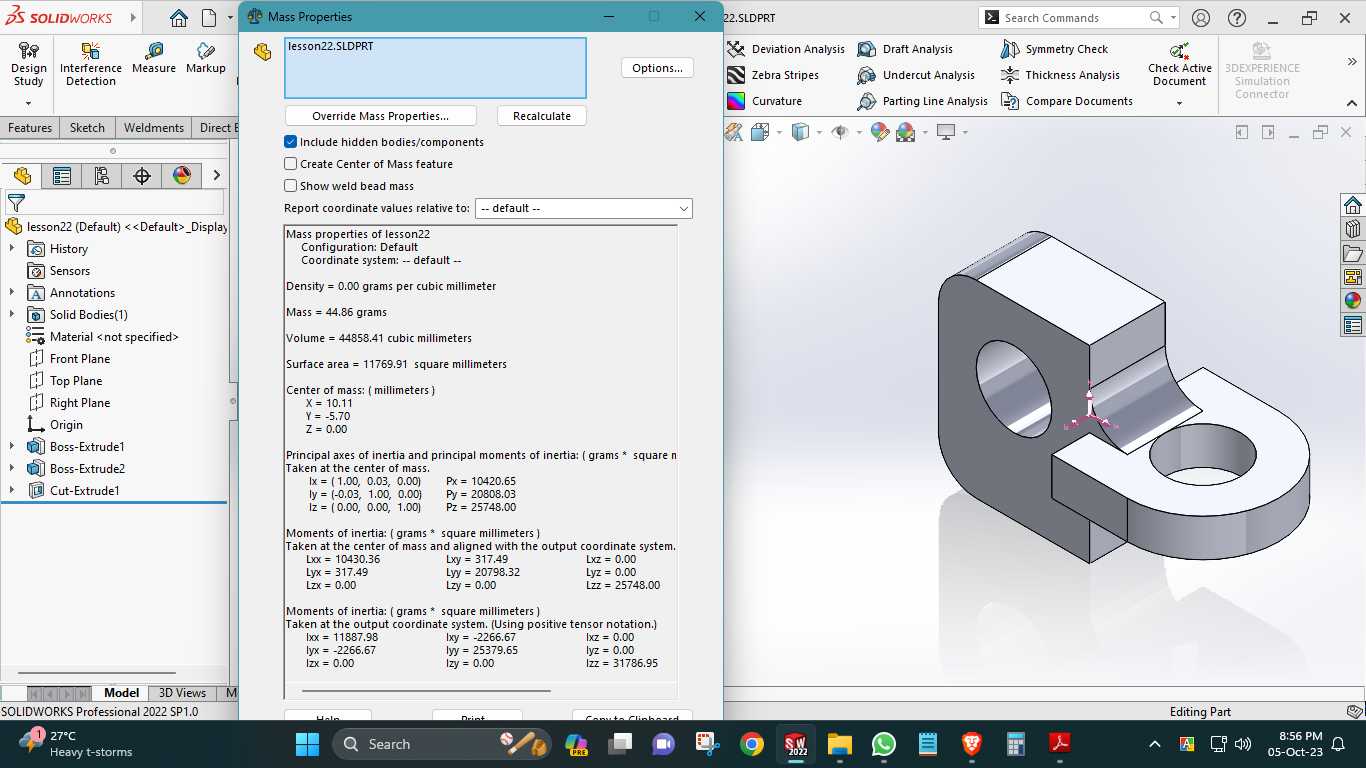

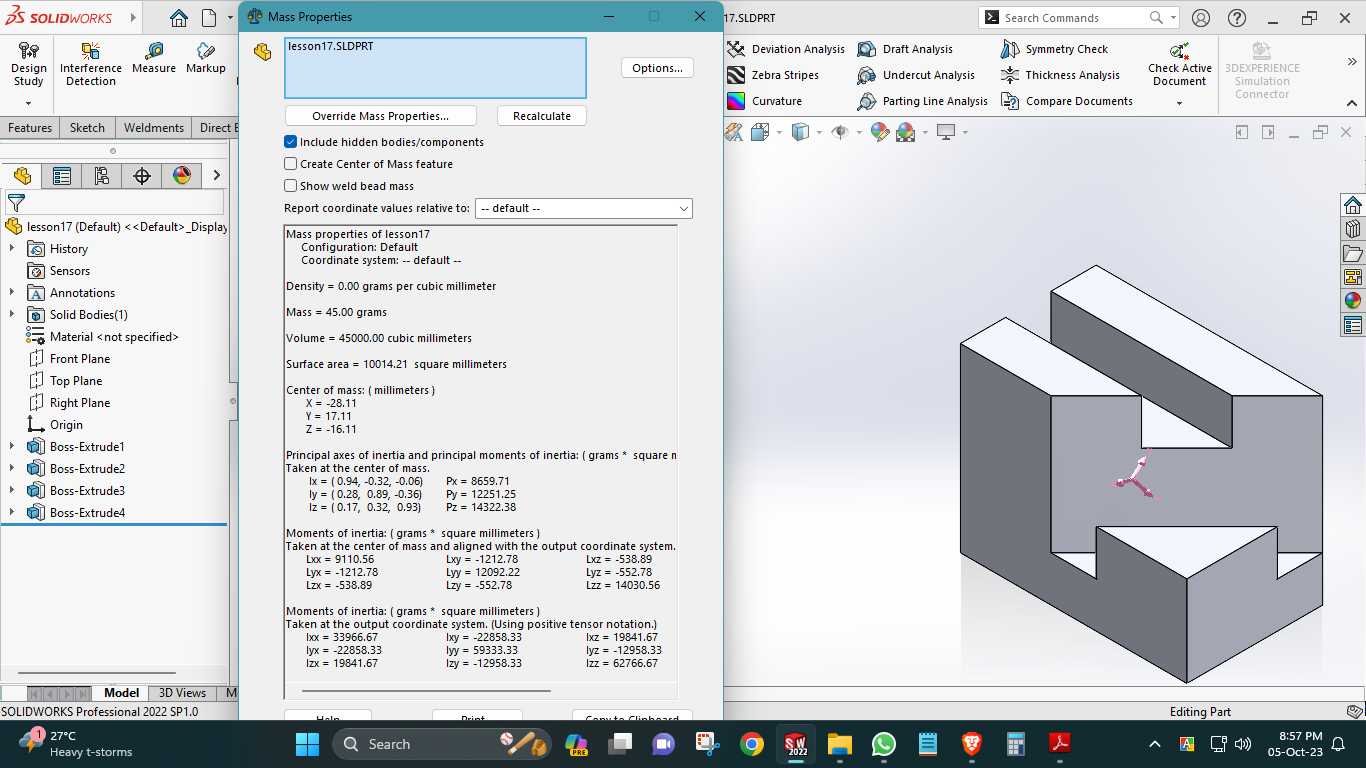

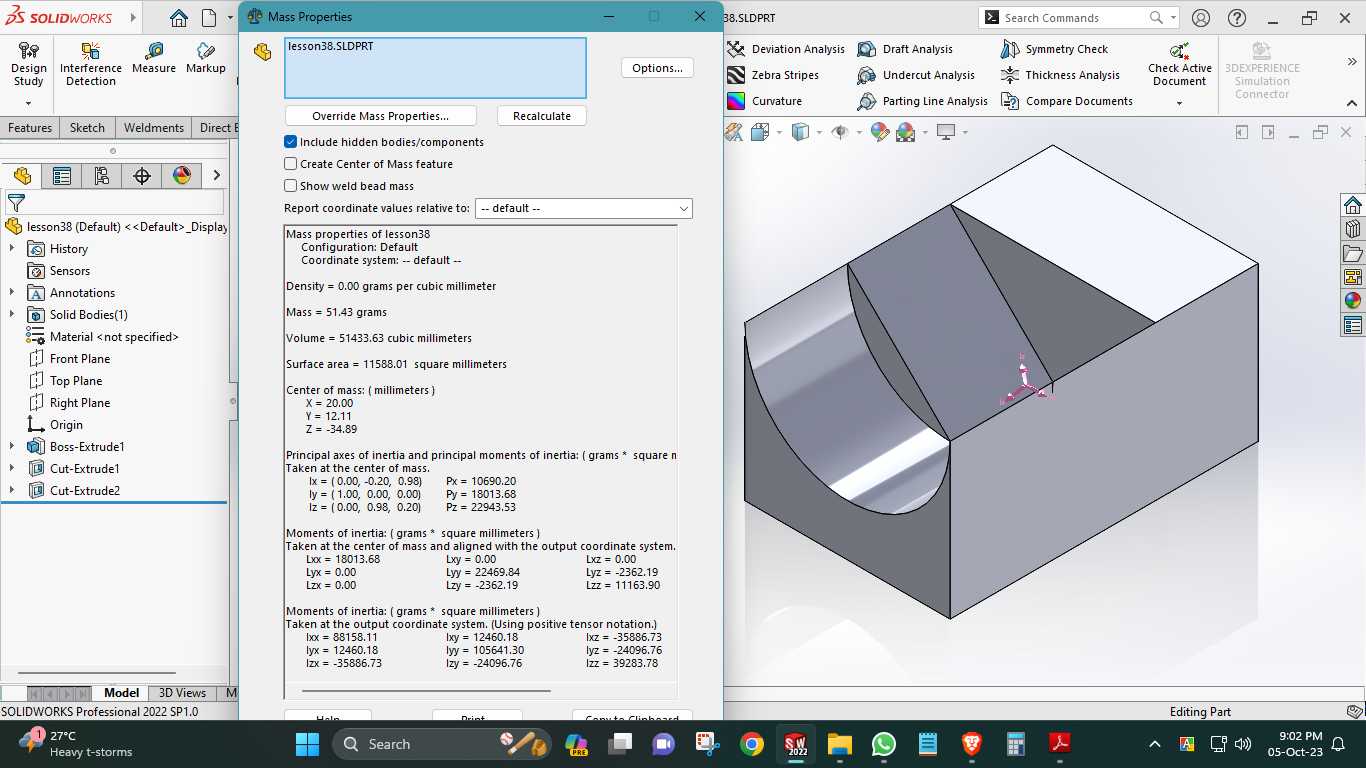

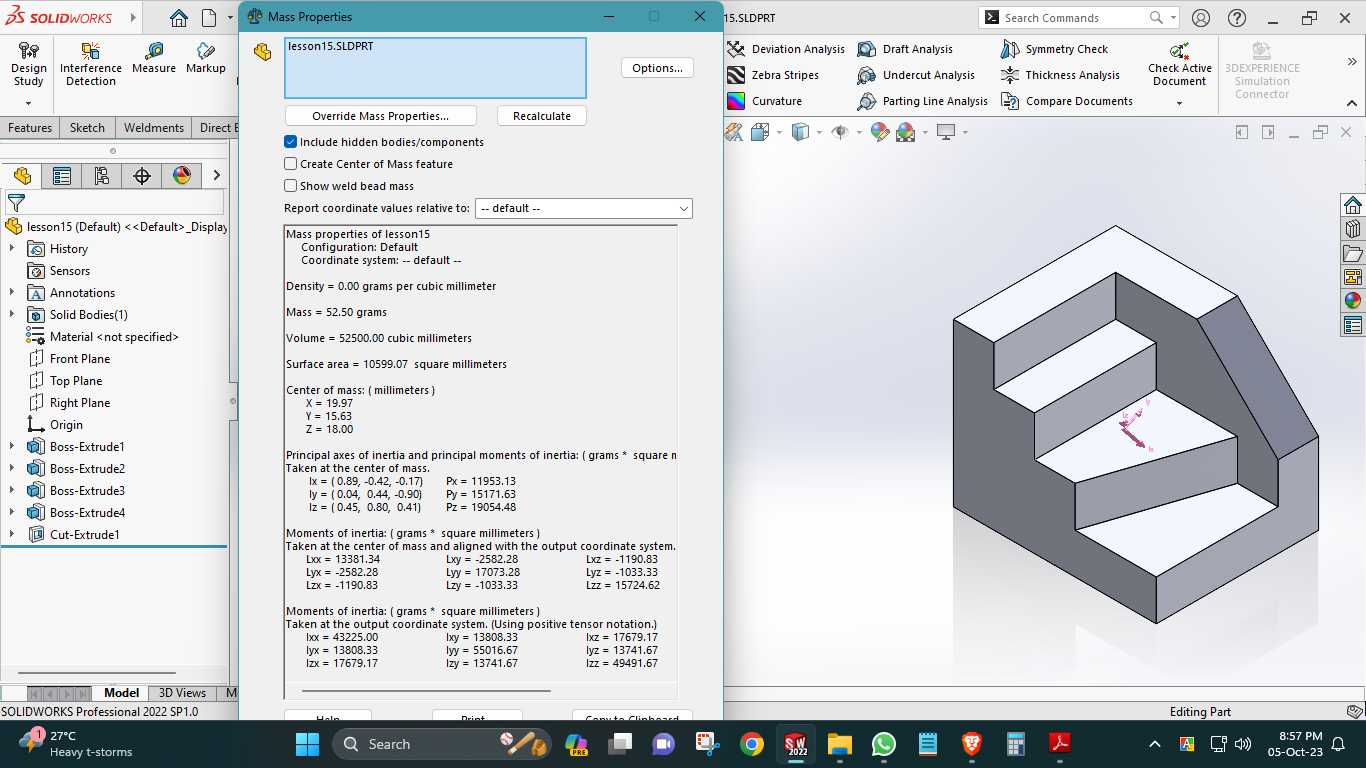

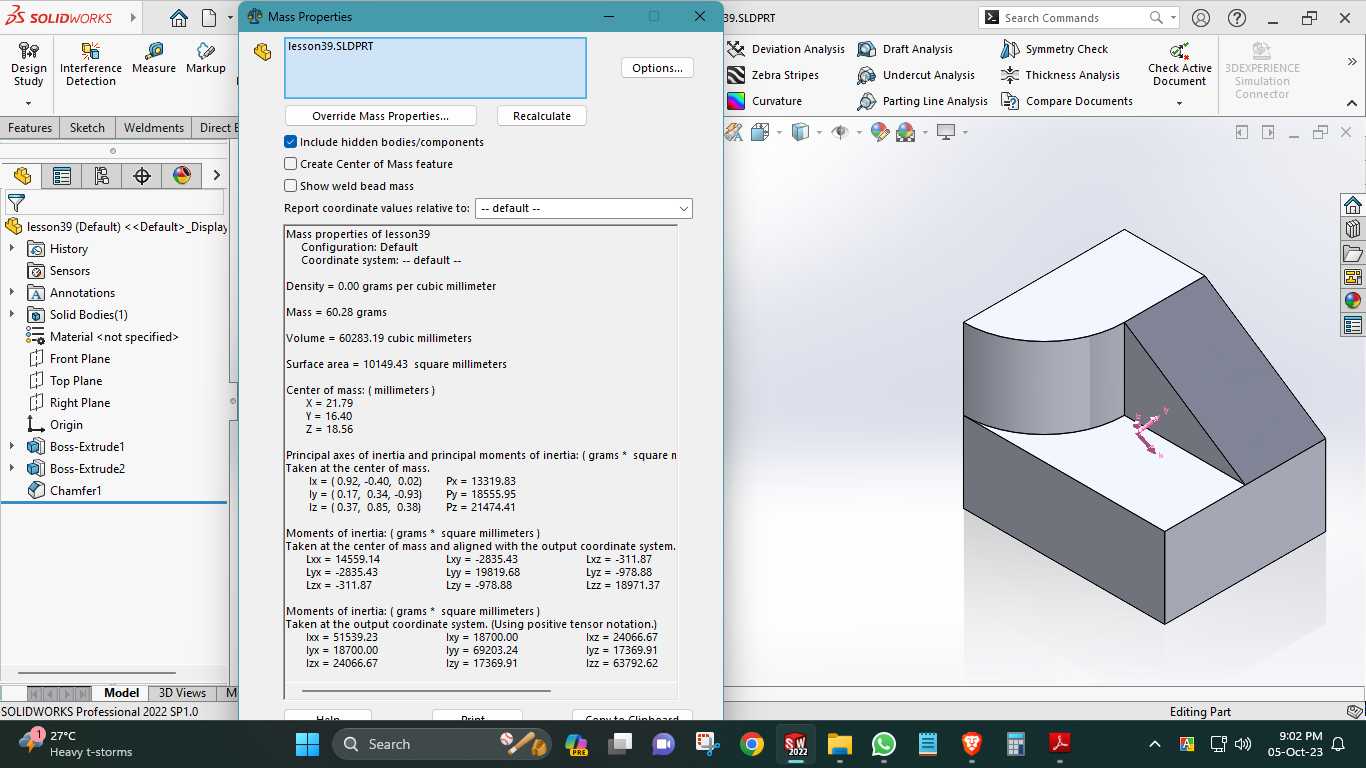

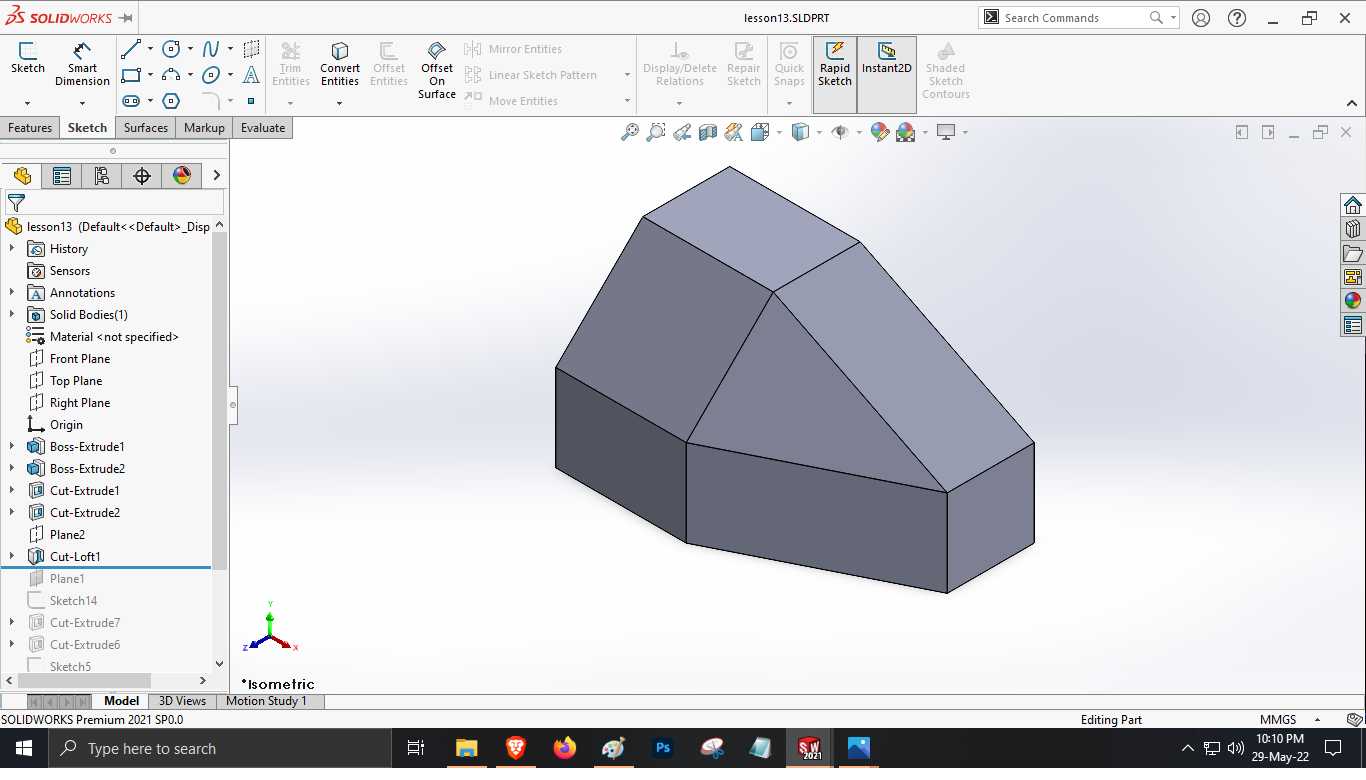

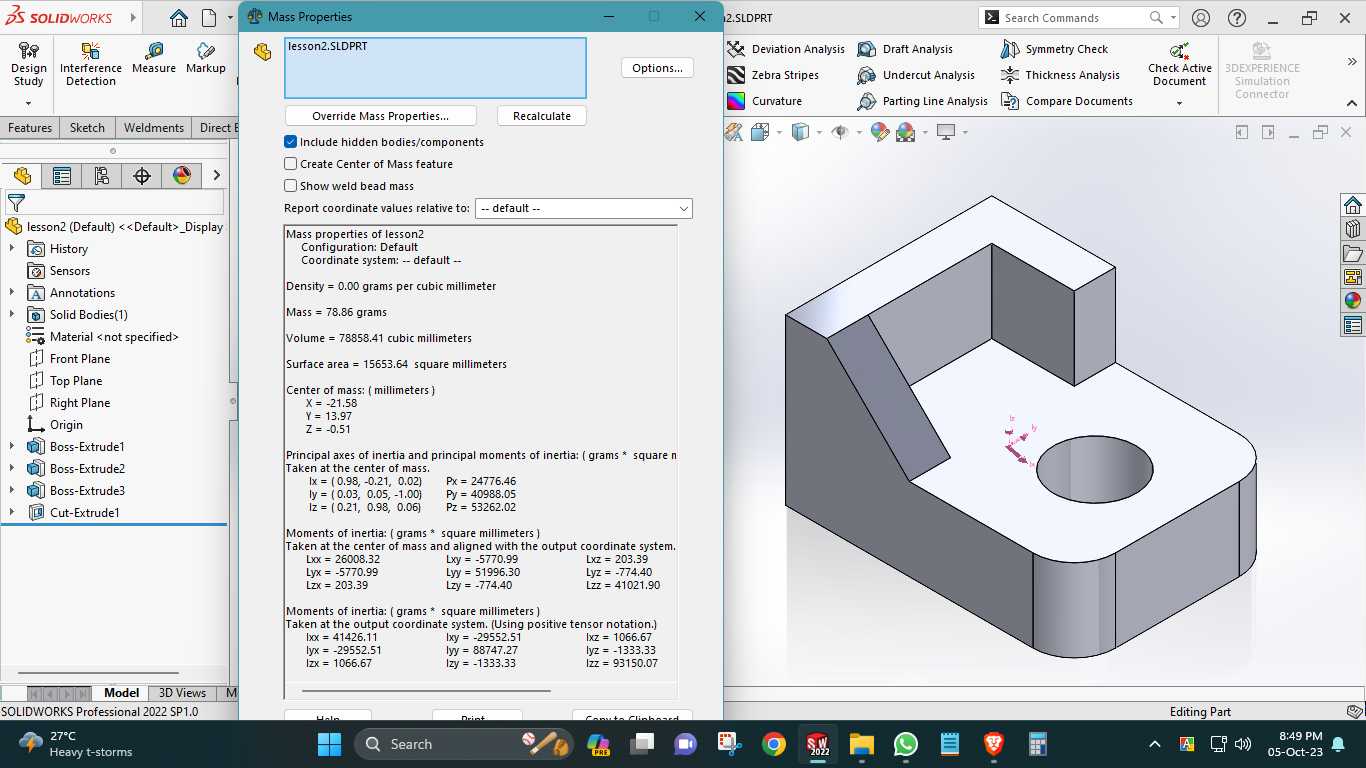

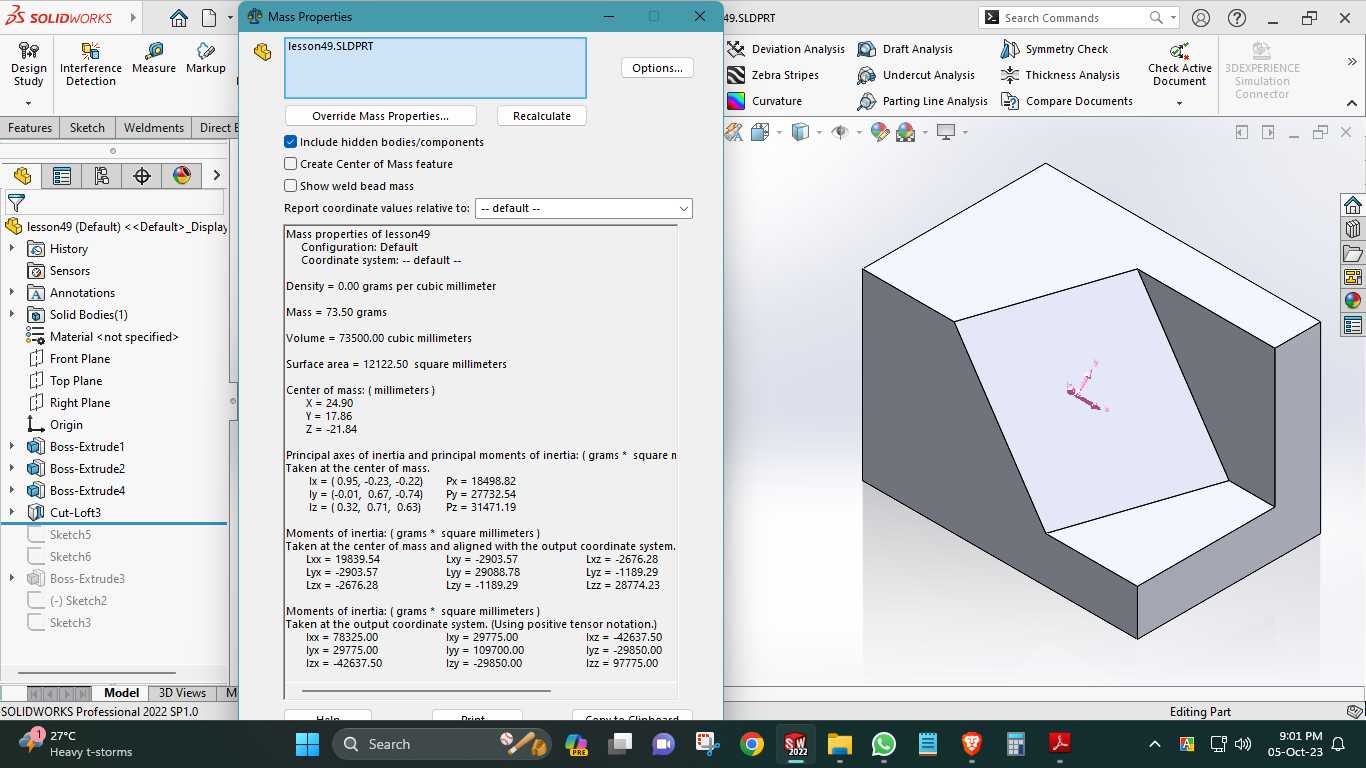

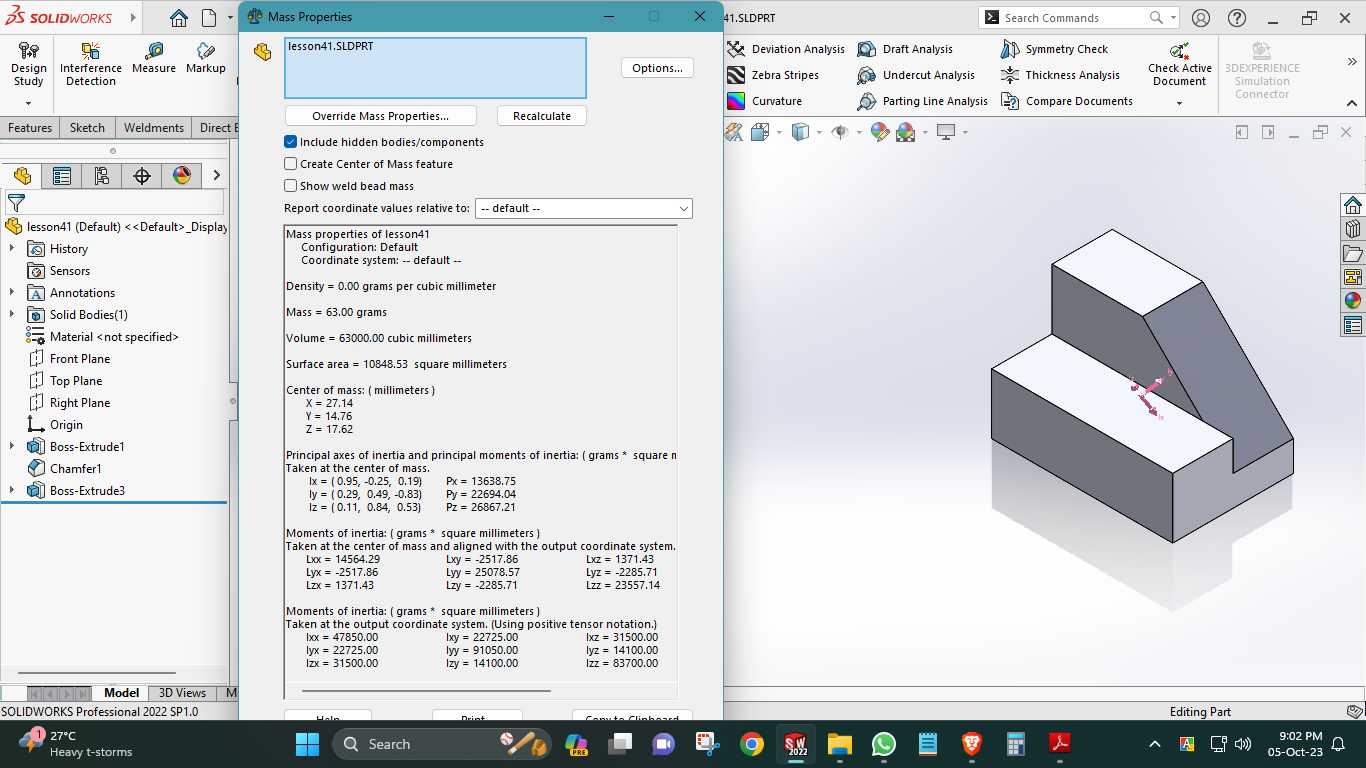

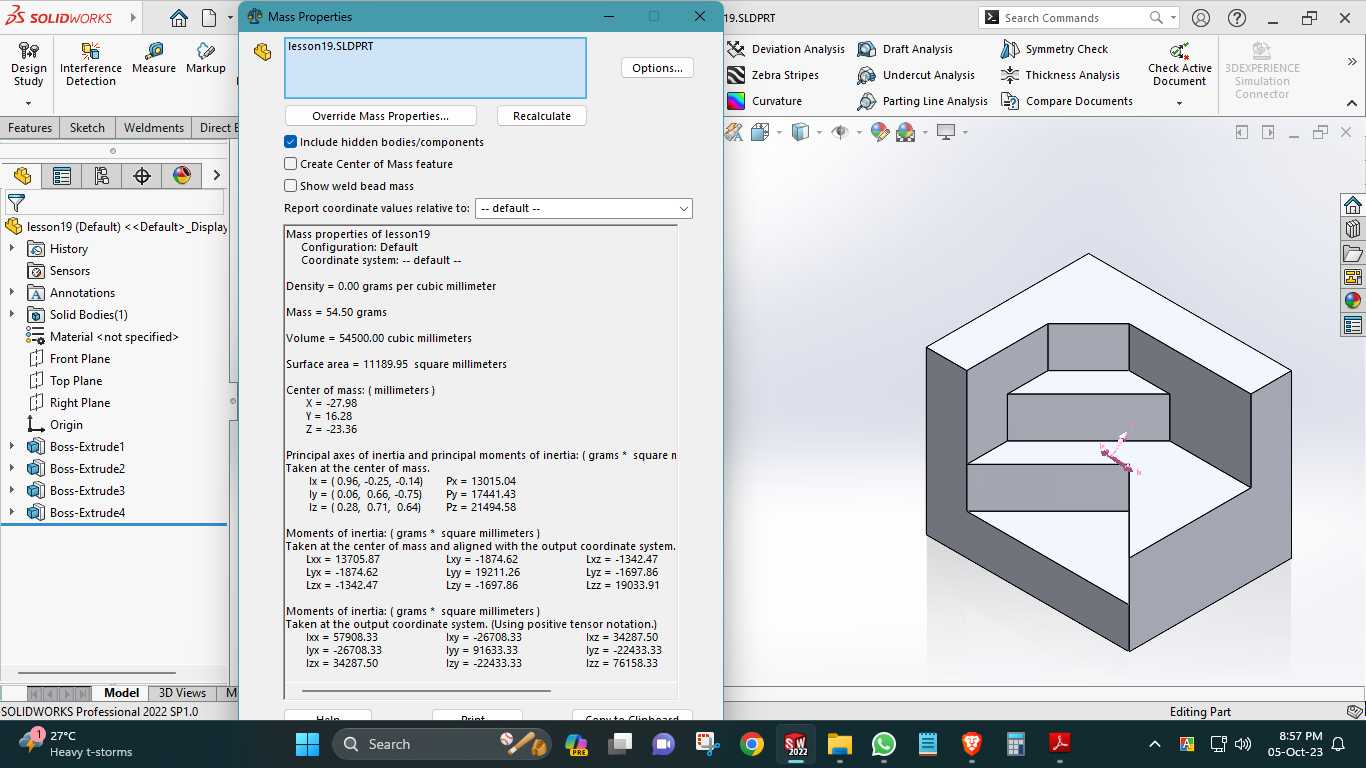

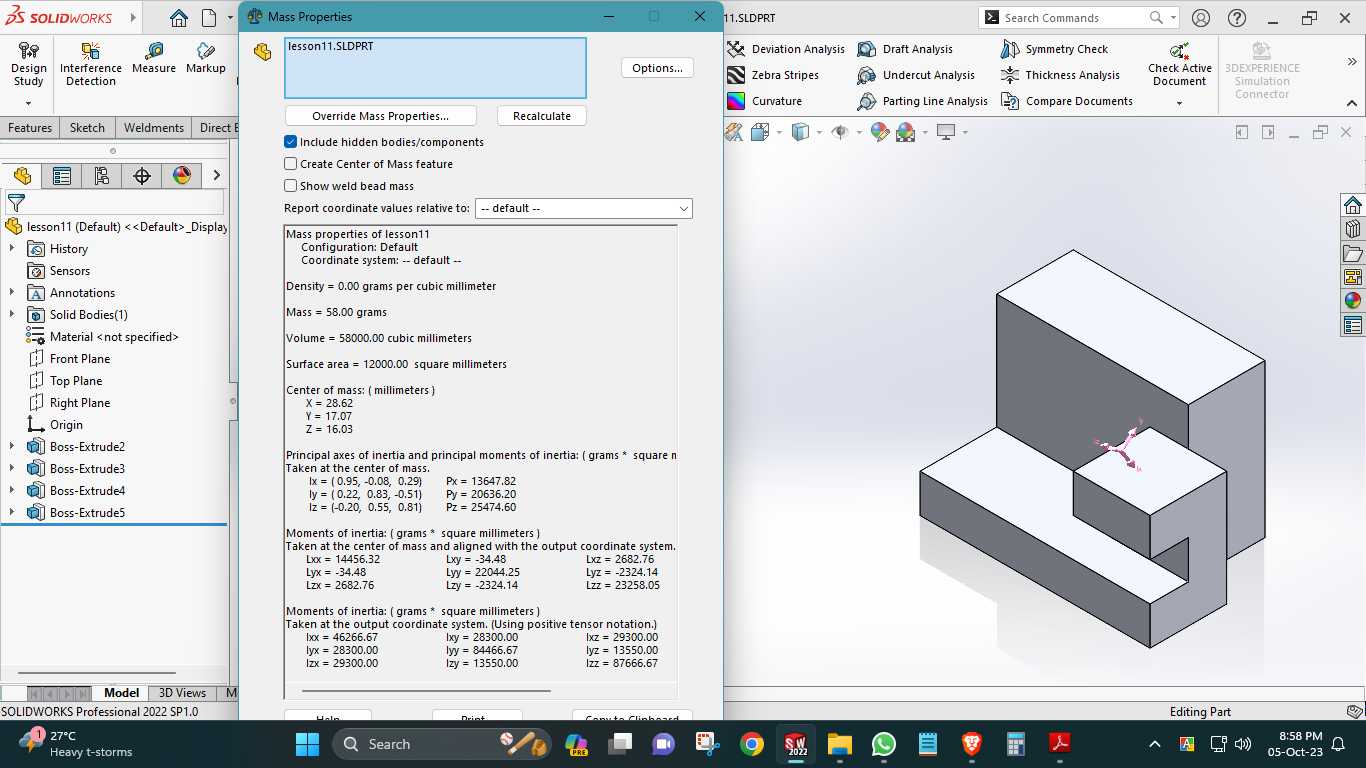

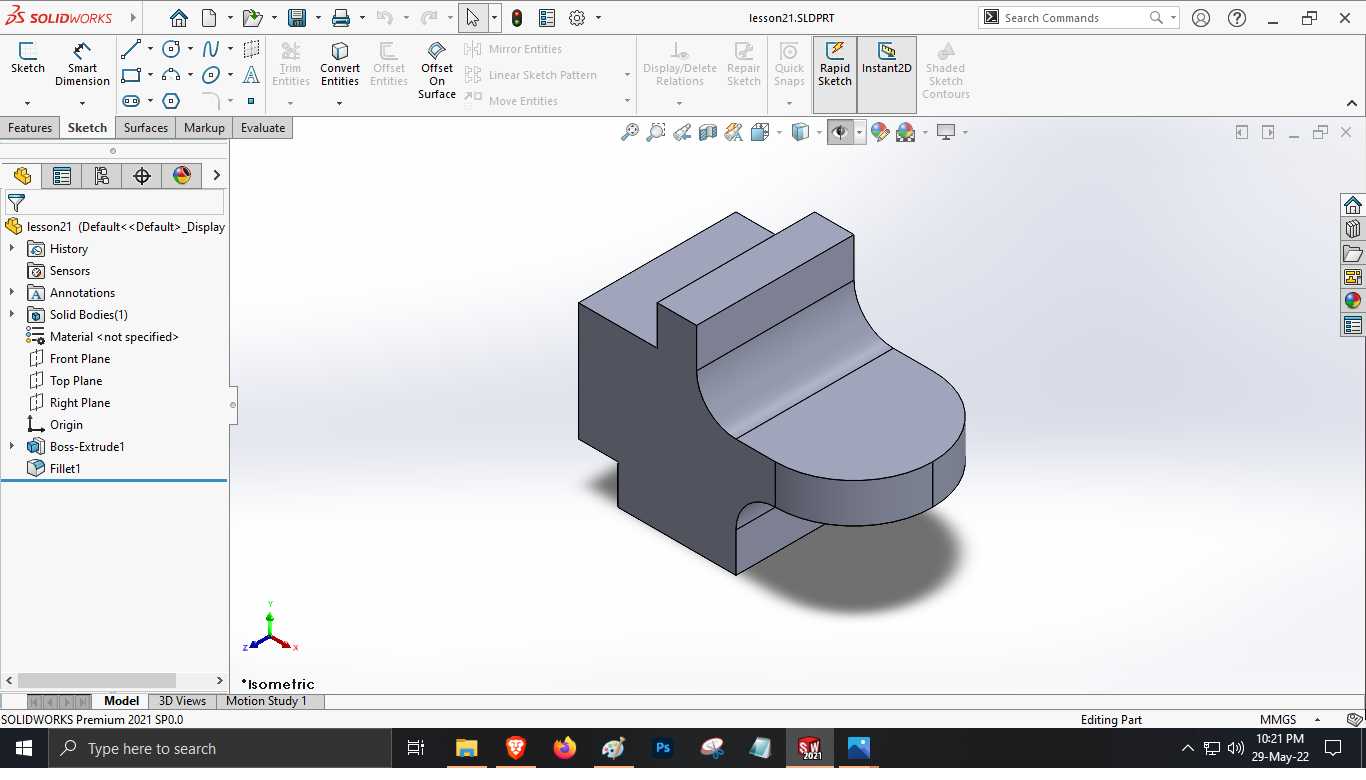

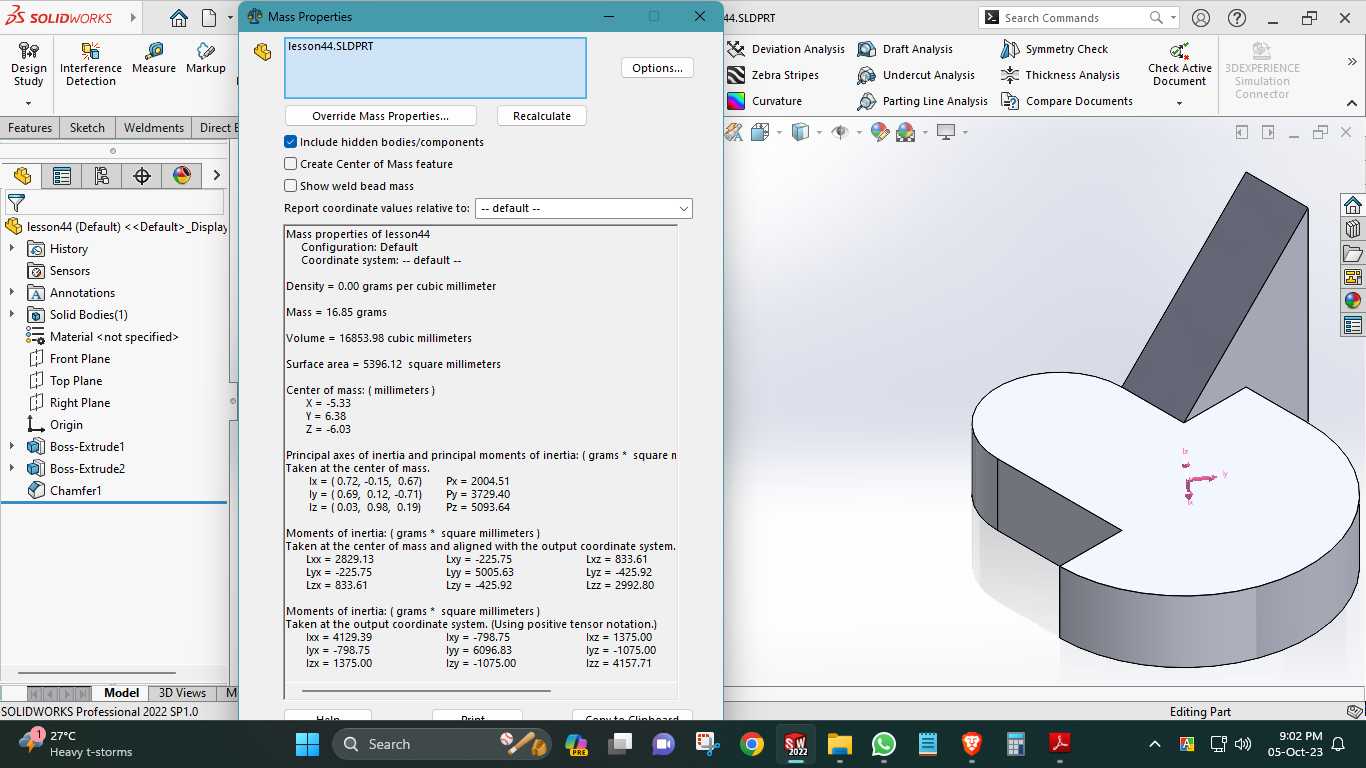

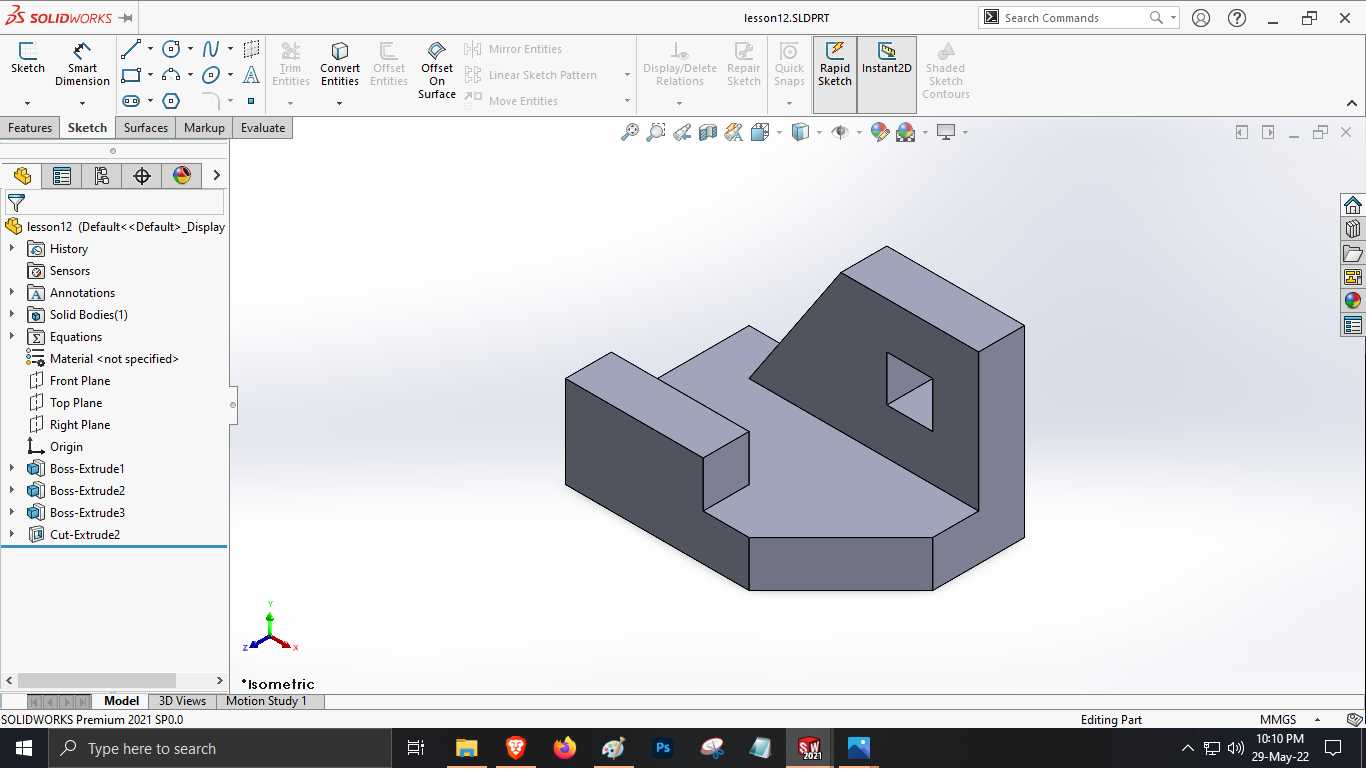

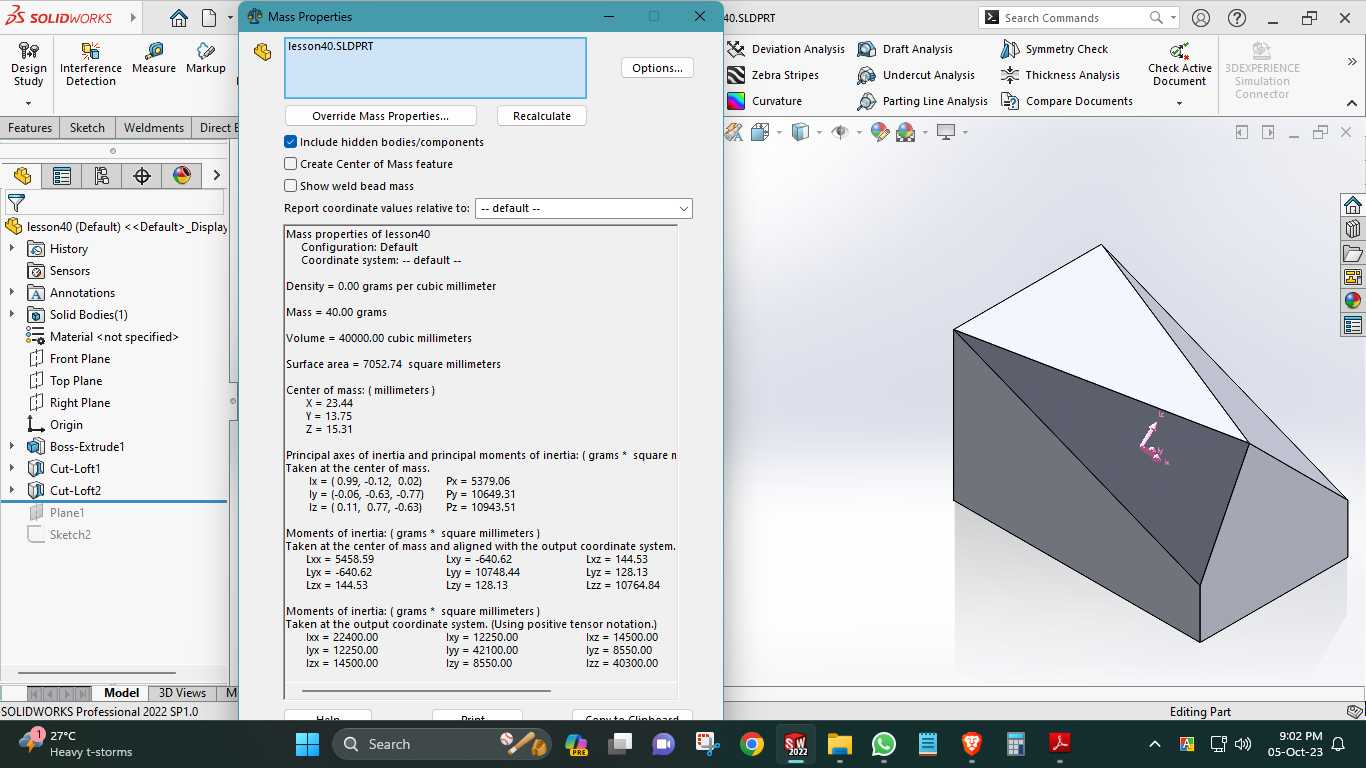

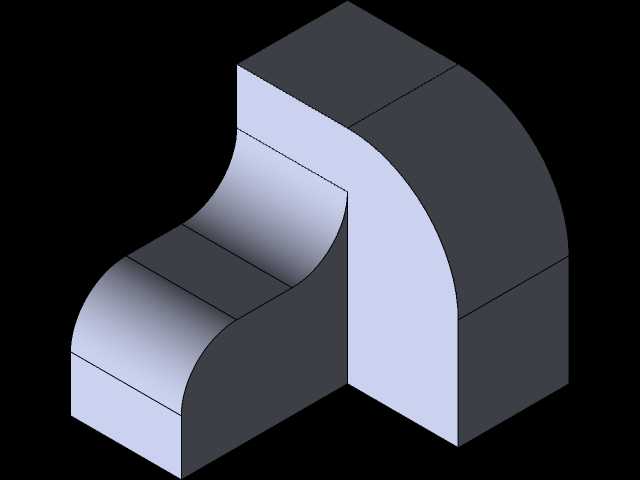

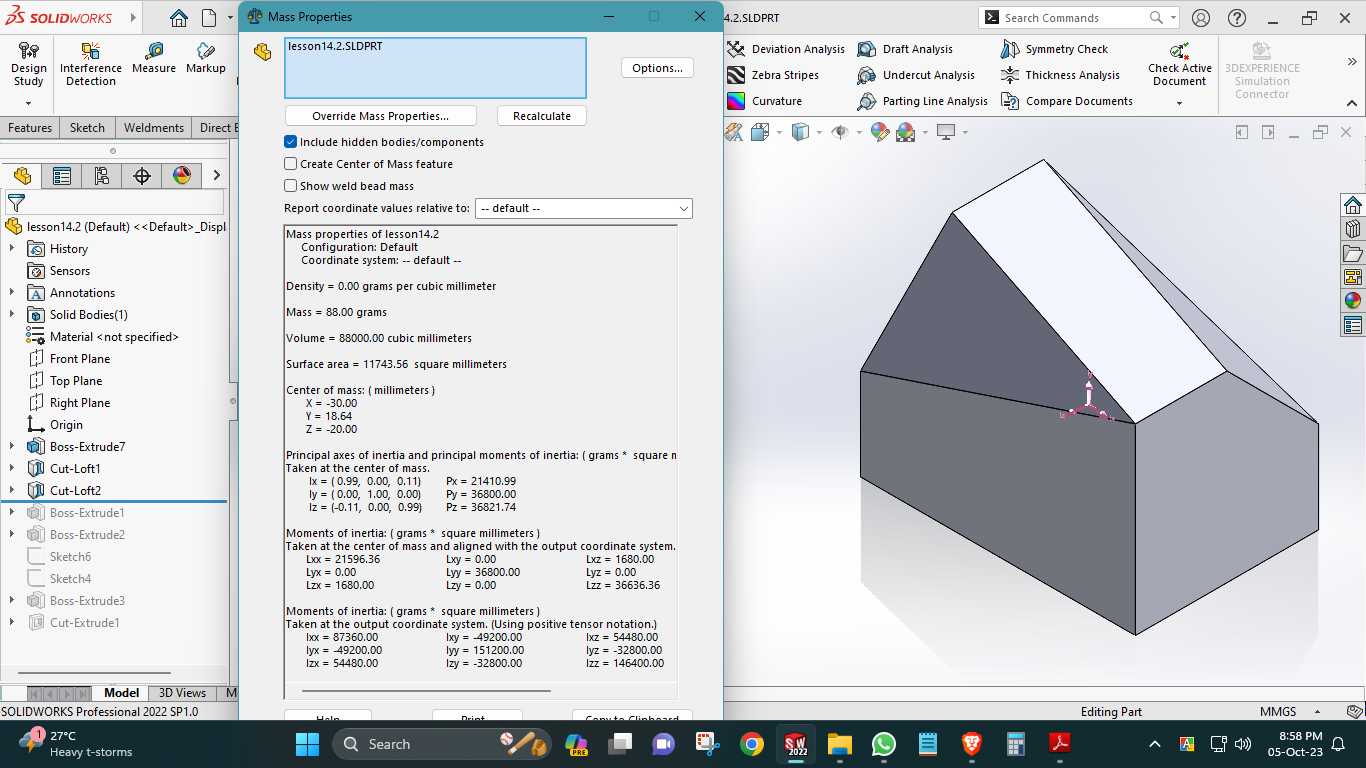

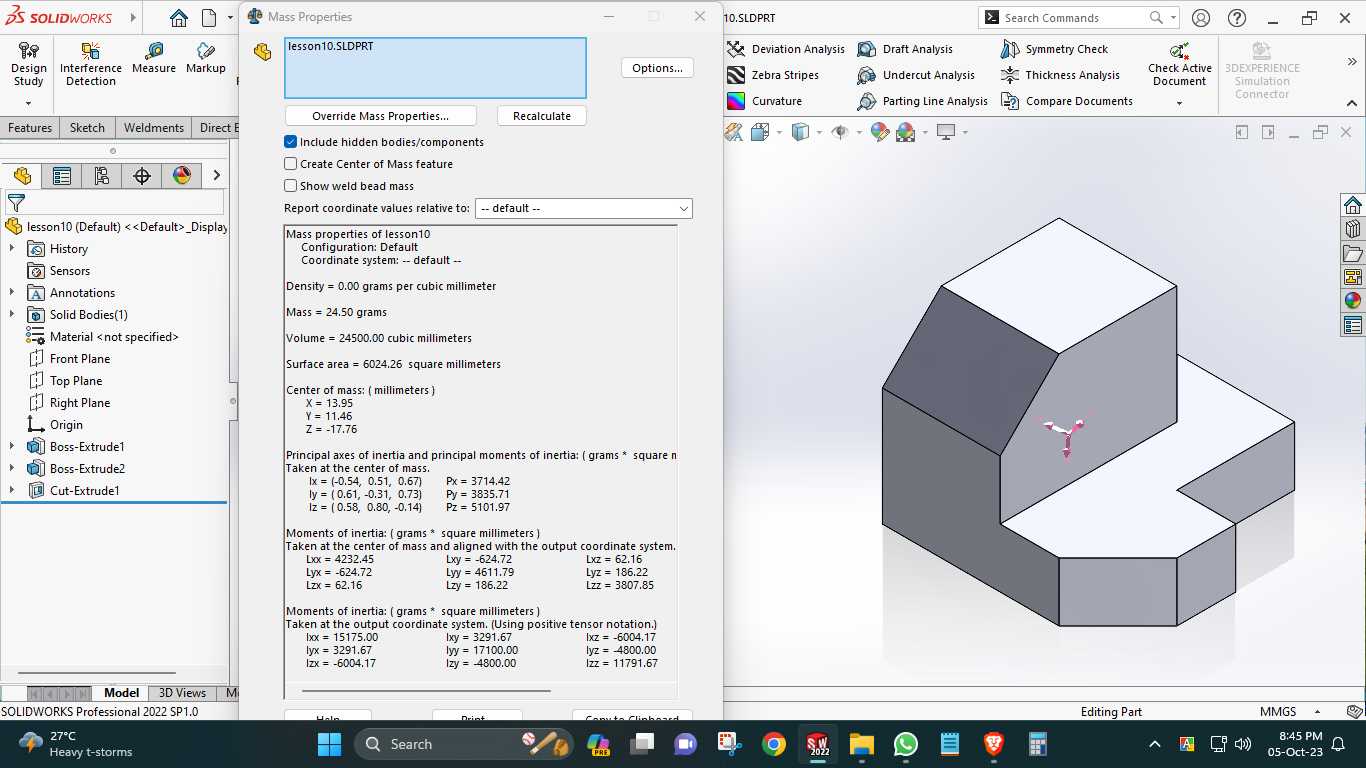

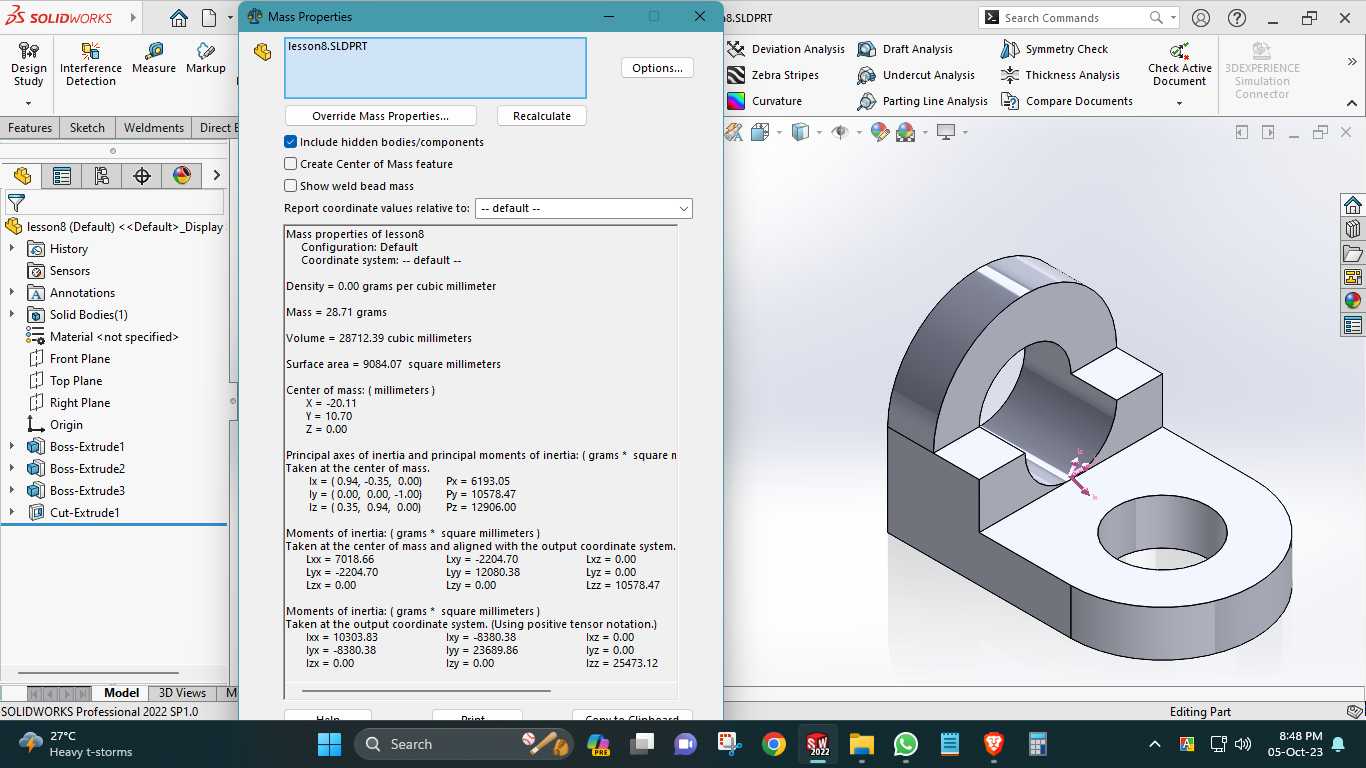

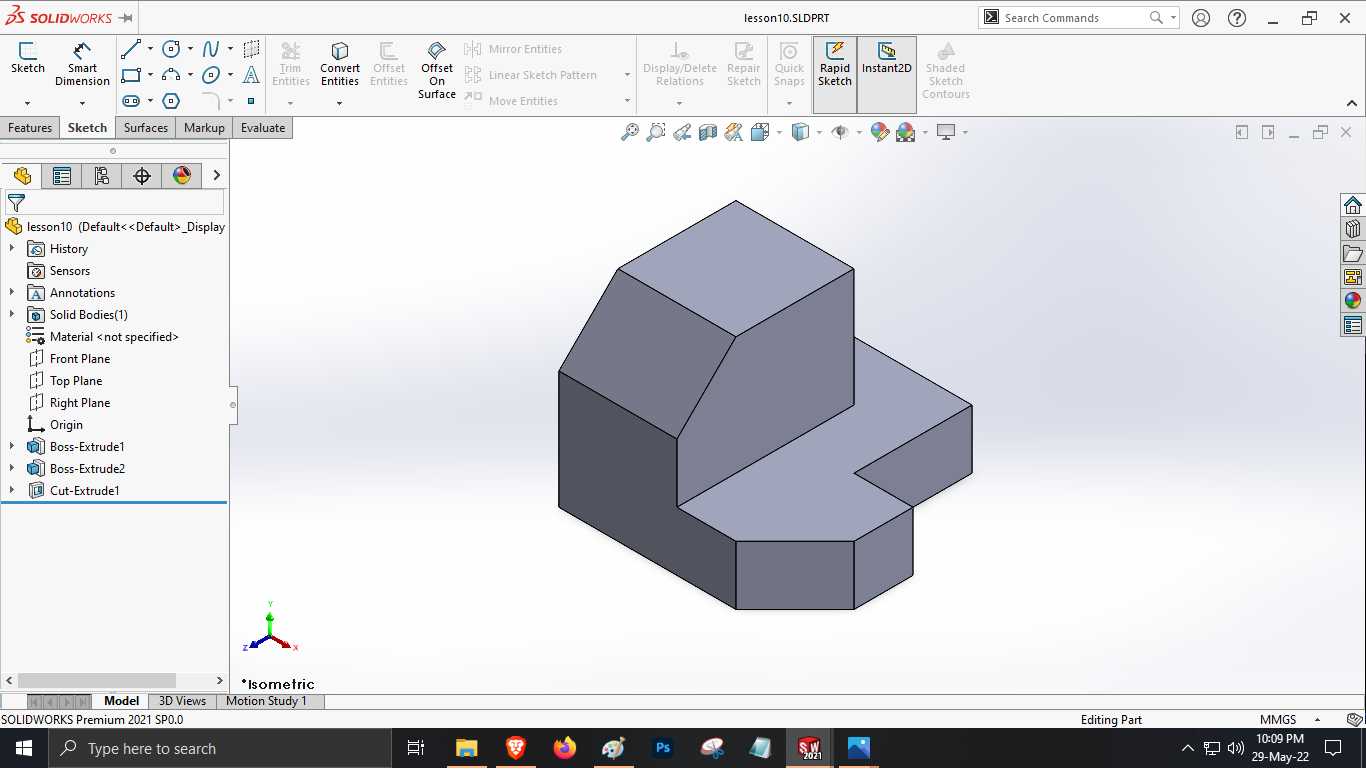

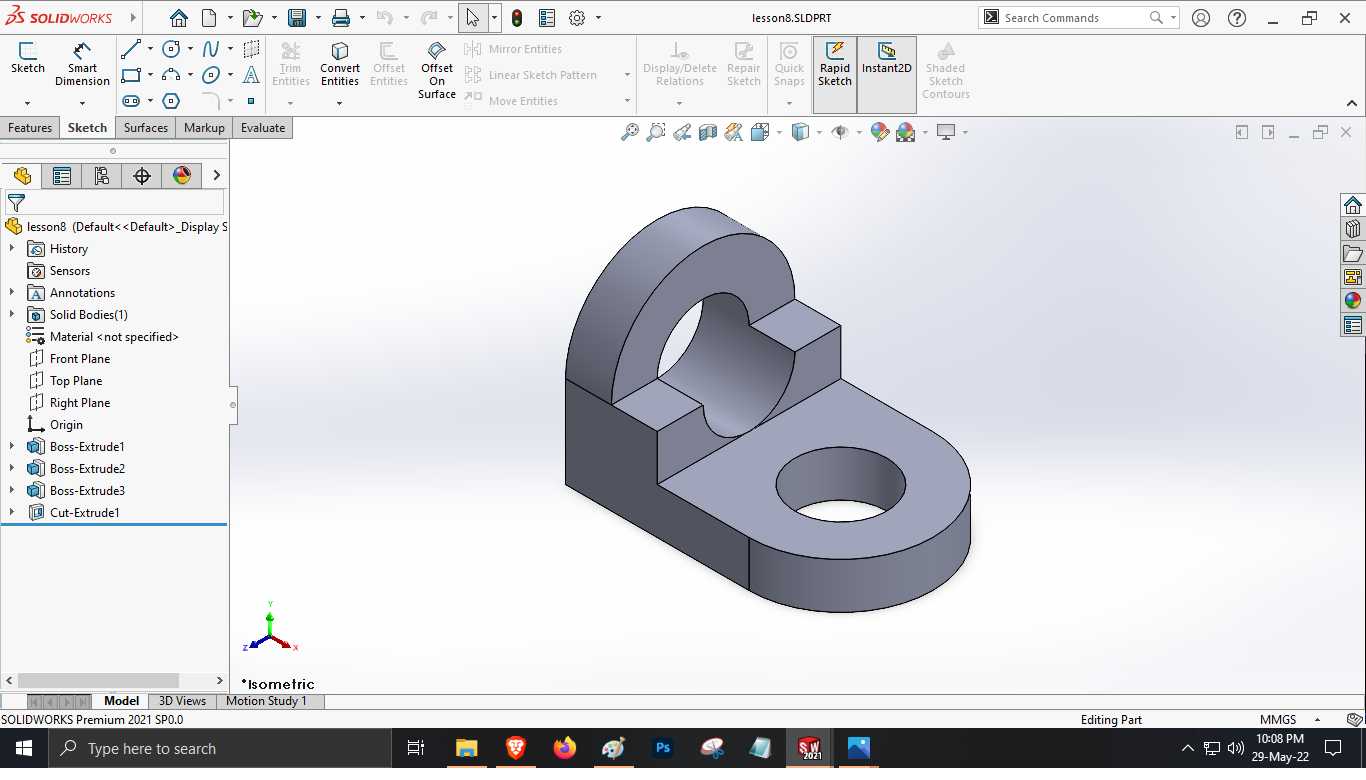

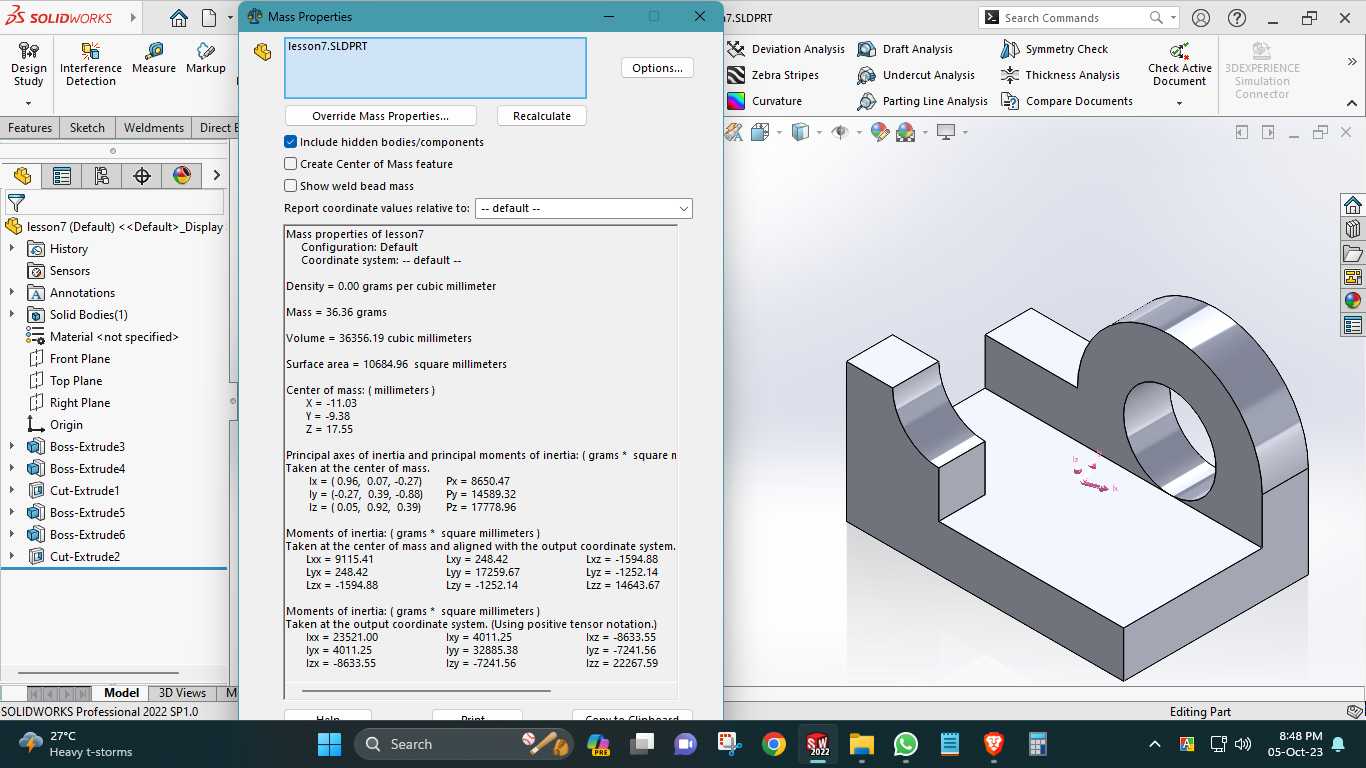

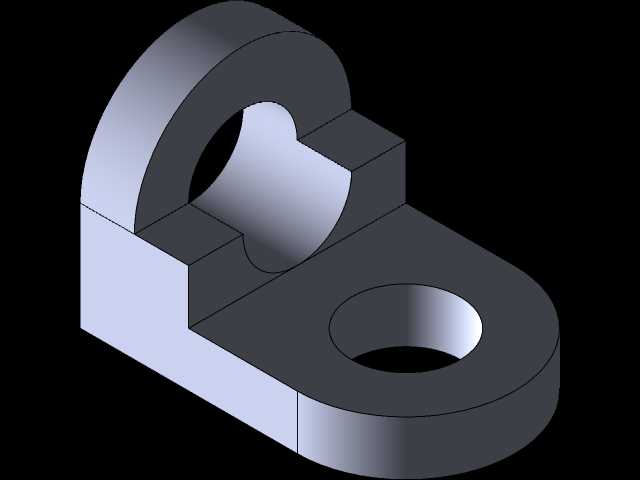

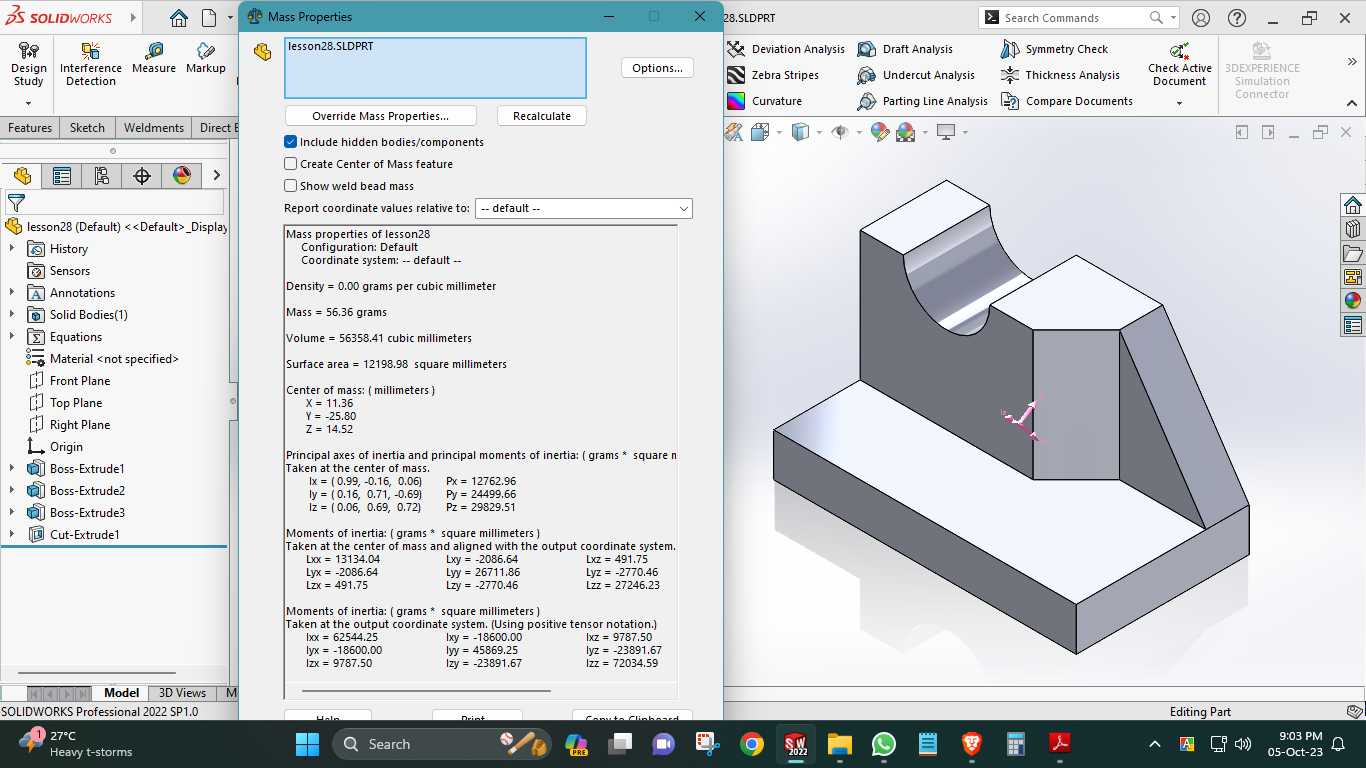

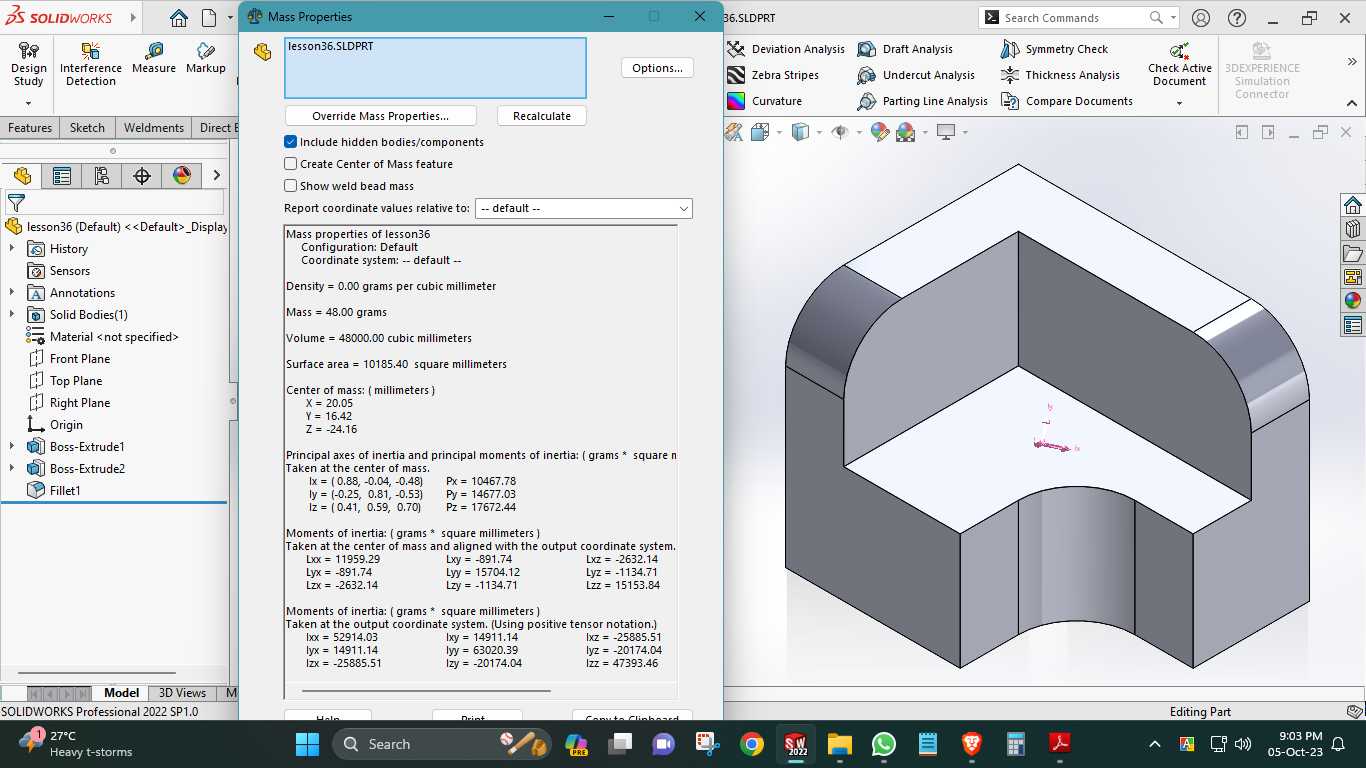

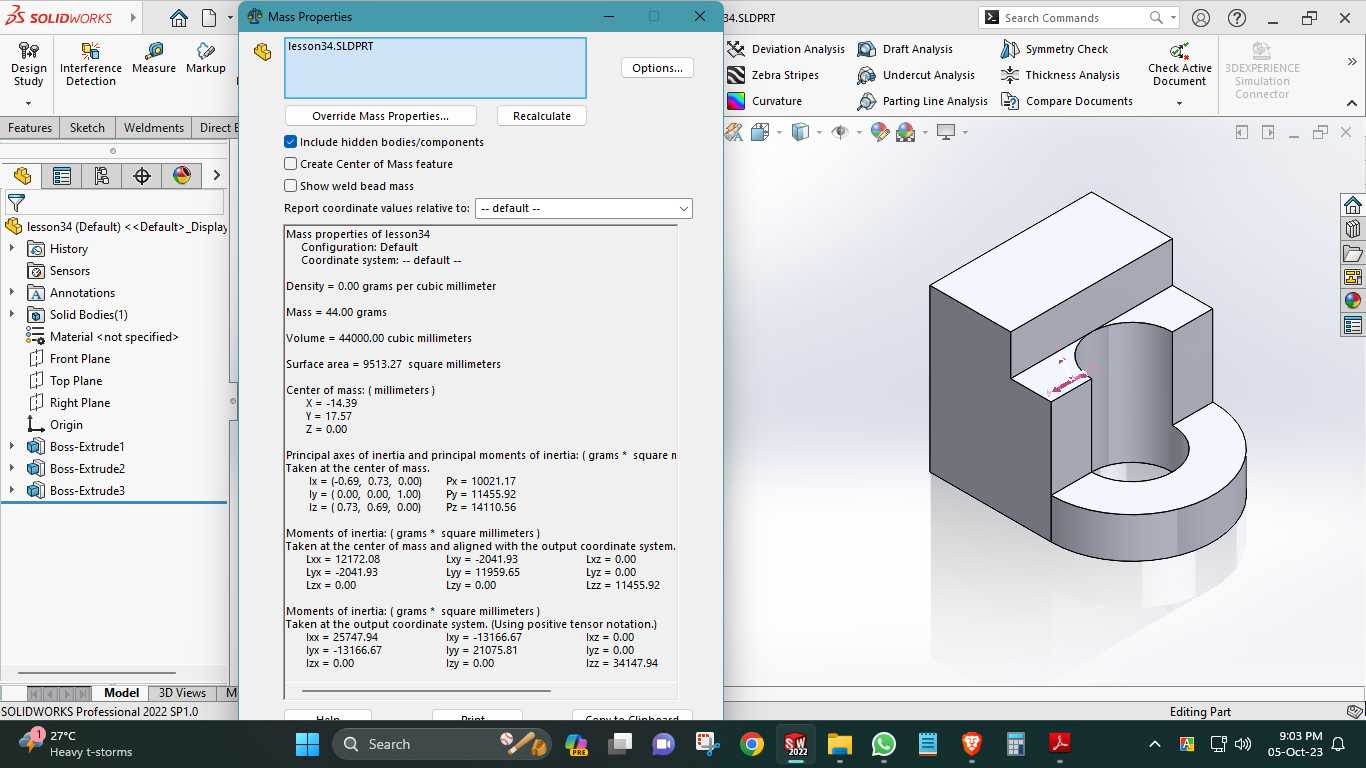

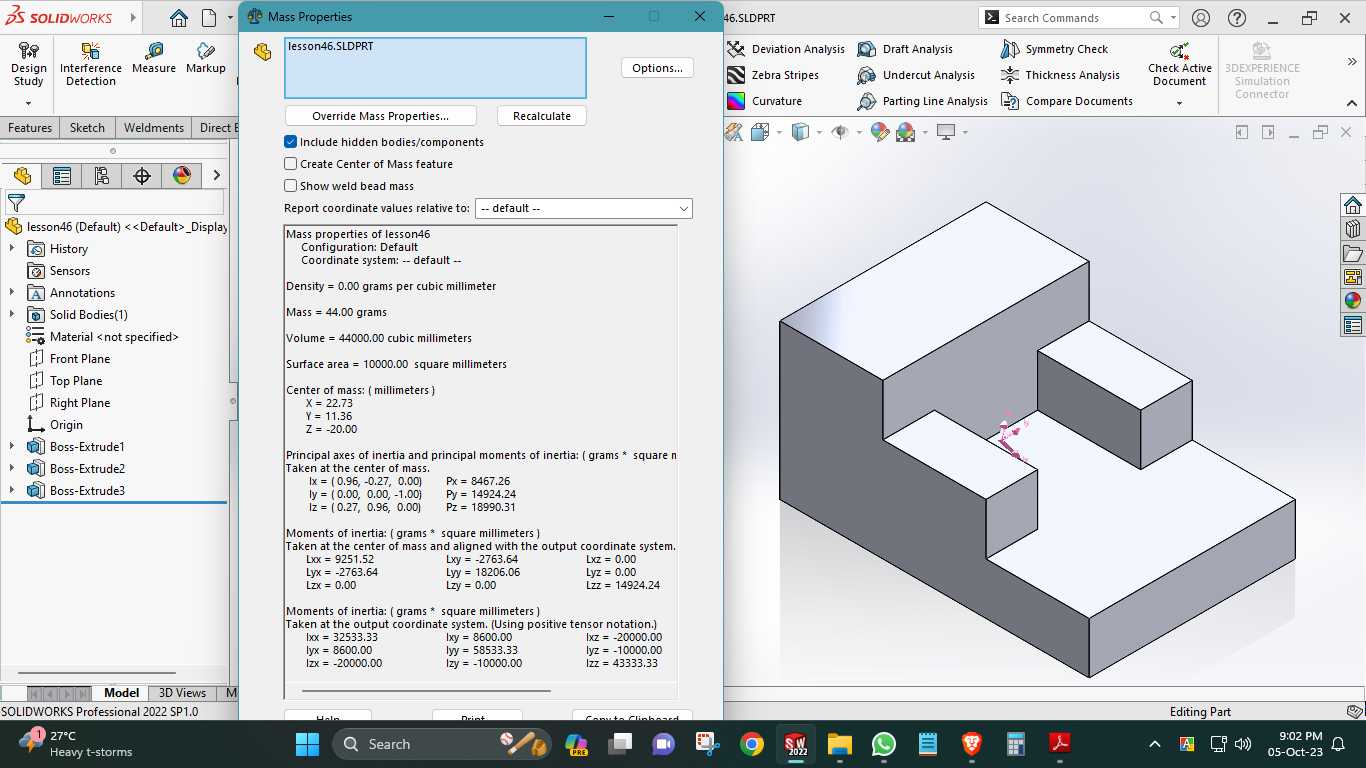

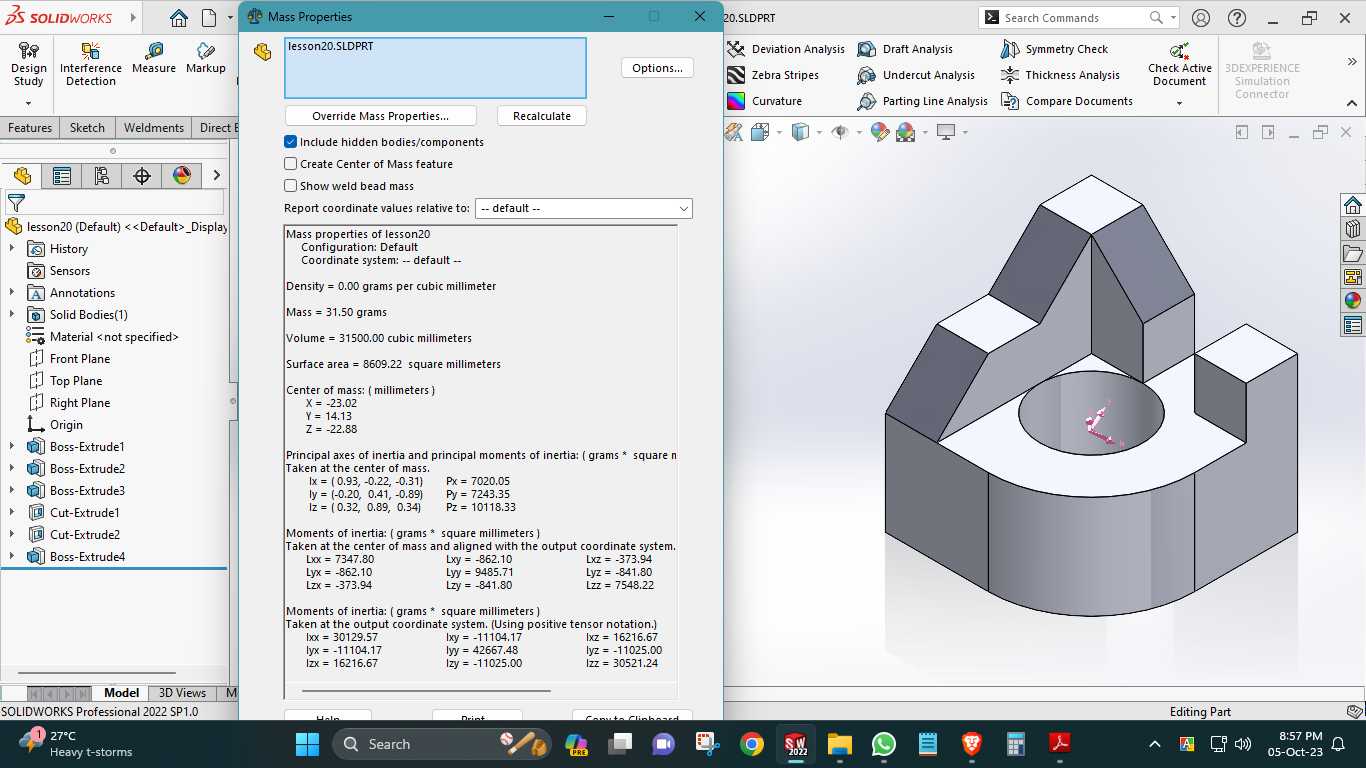

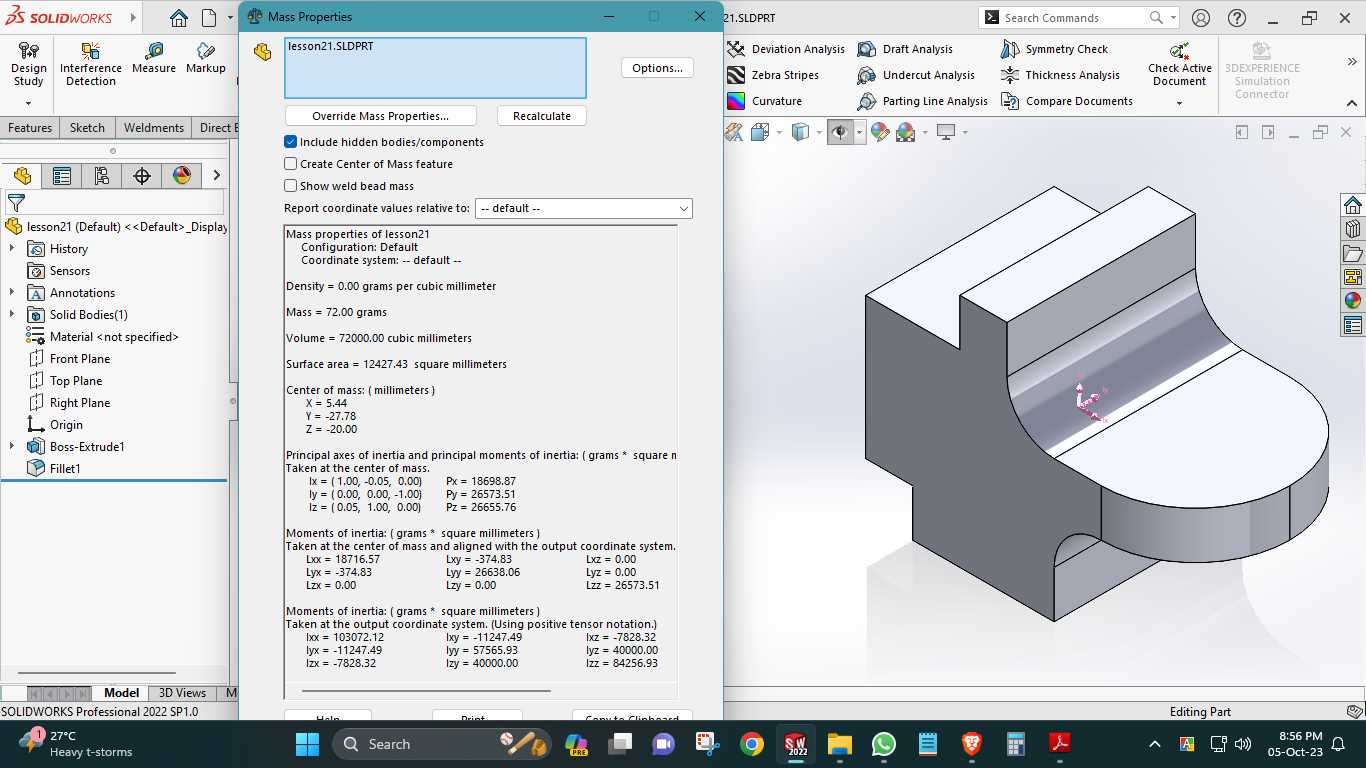

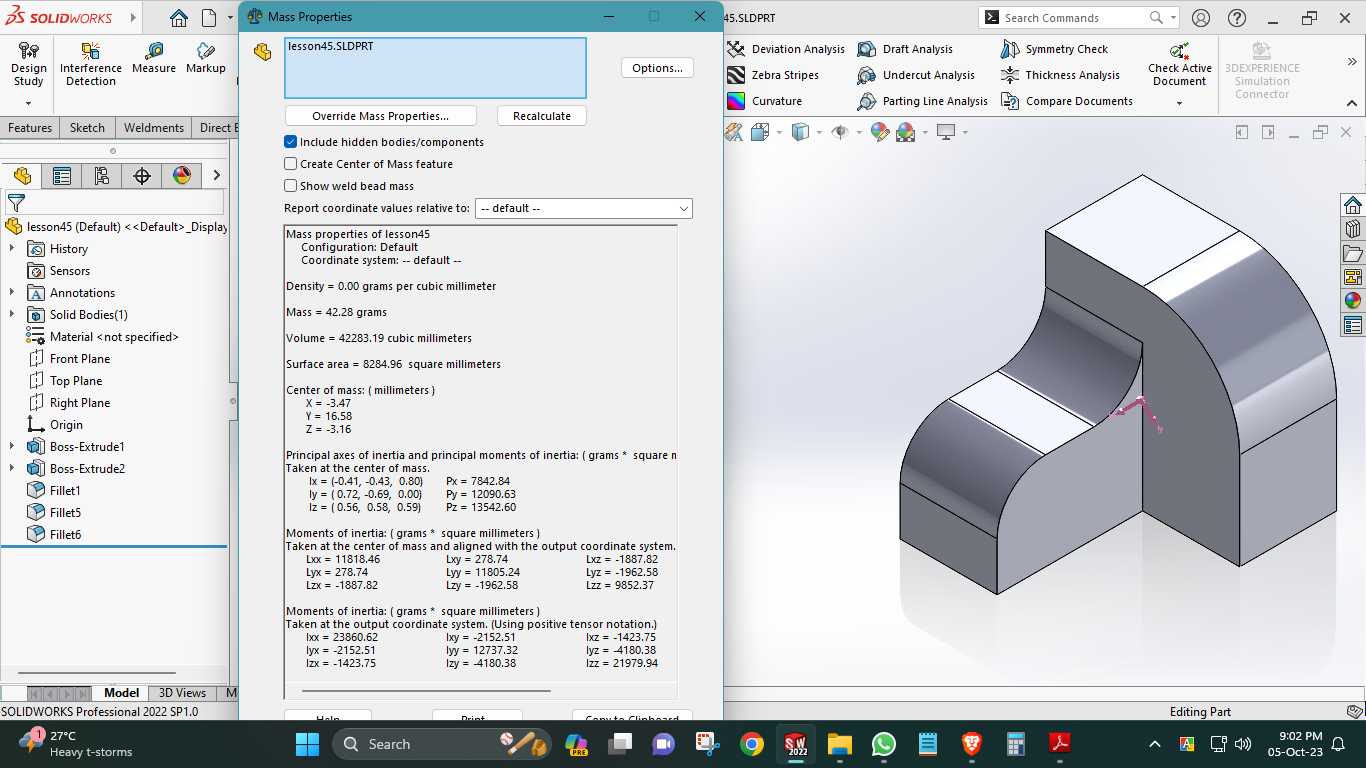

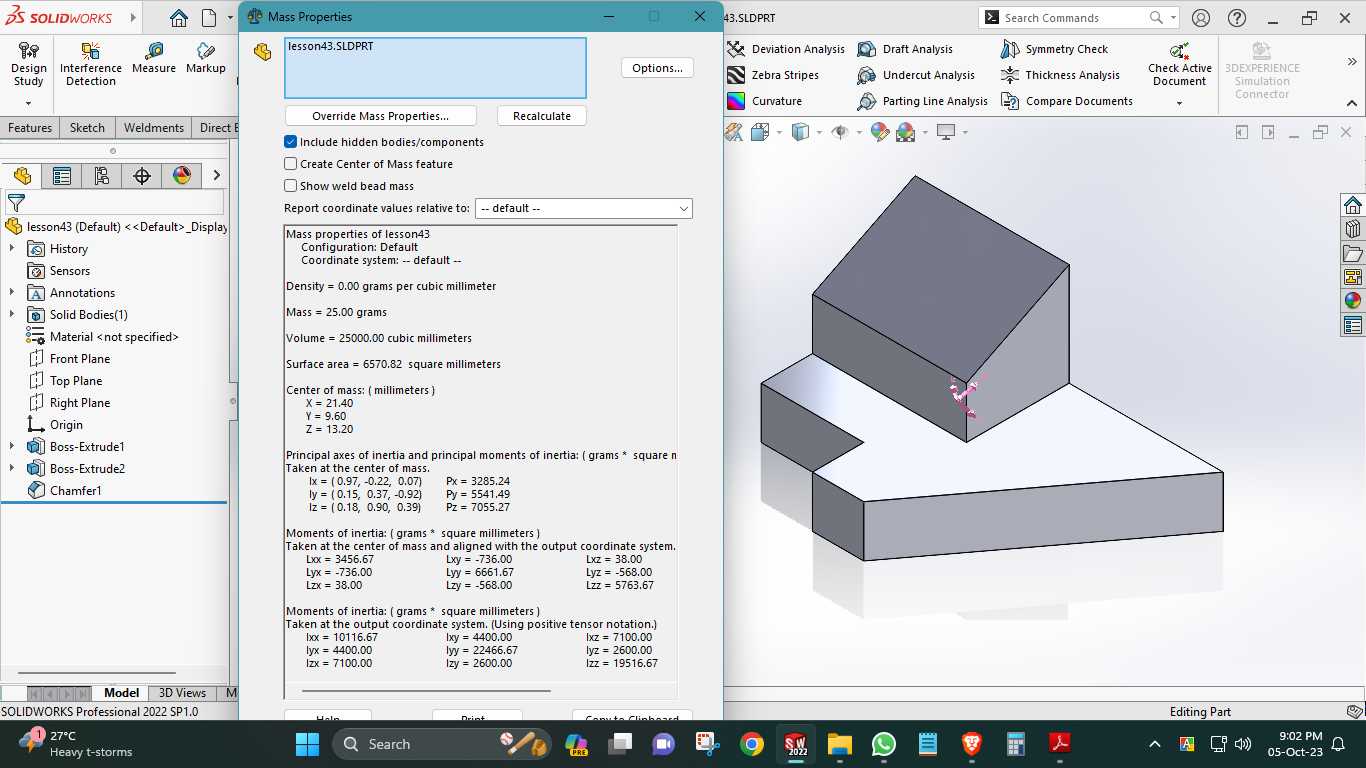

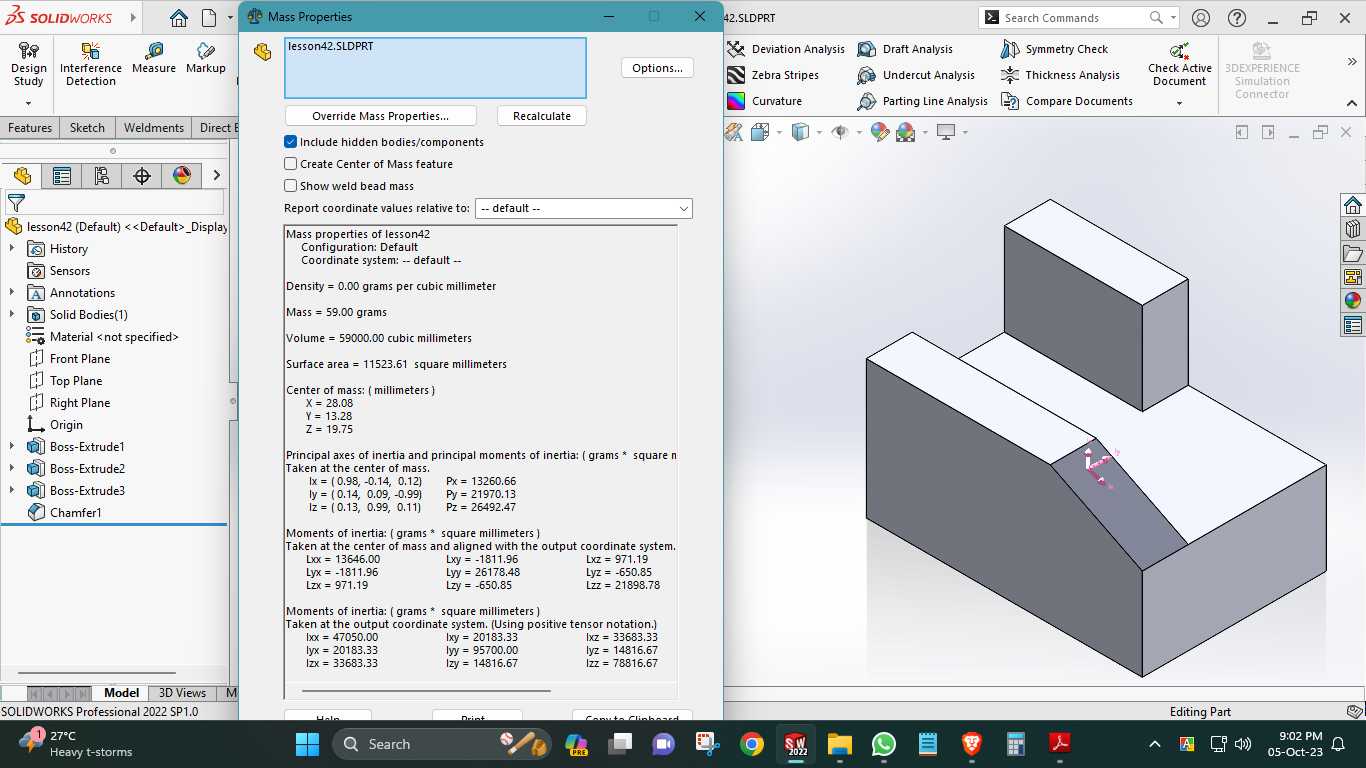

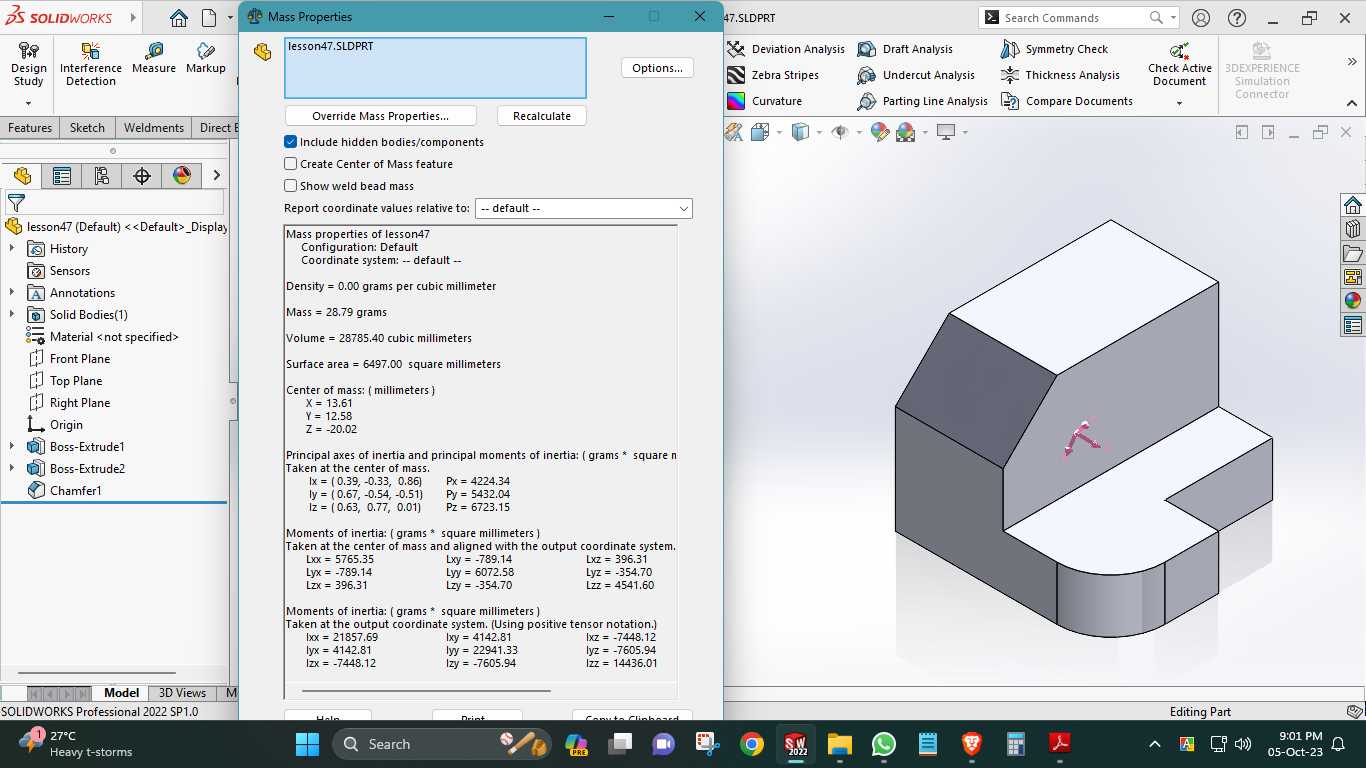

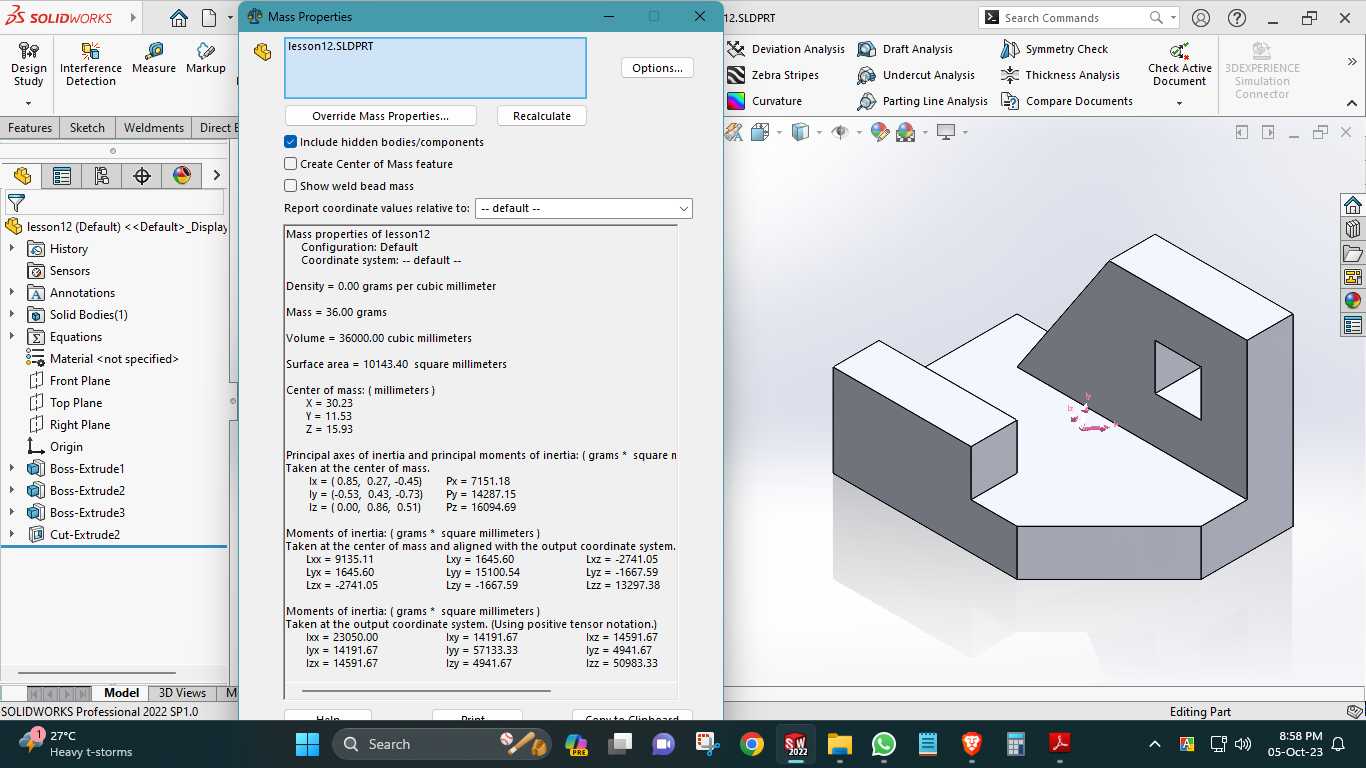

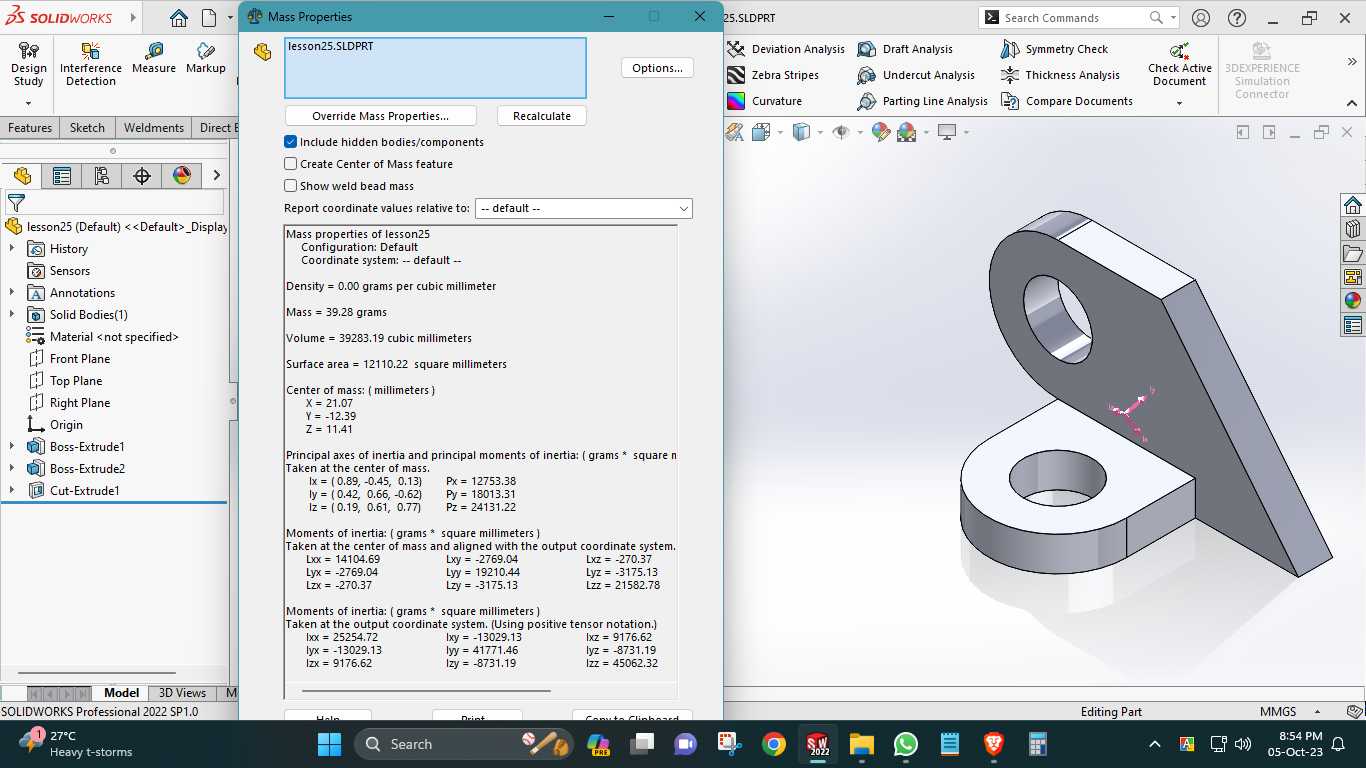

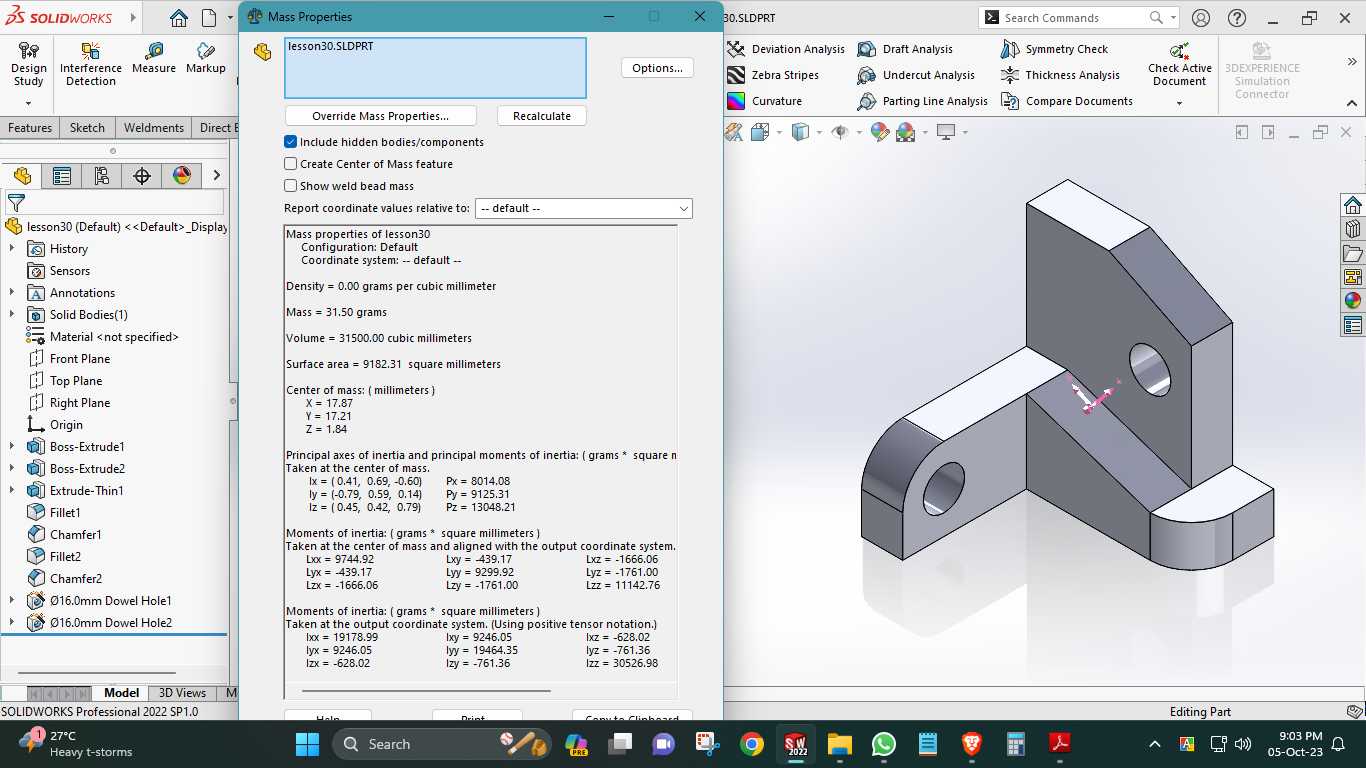

　　设计过程中首先确定了零件的对称基准，以中心轴线为回转基准，所有相邻平面的夹角均按照车床分度头可实现的等分角度设置，确保加工时不需要制作特殊工装，仅通过常规三爪卡盘配合分度头就能完成全部平面的切削加工。外形尺寸的设置充分考虑了CA6140车床的加工边界，零件最大回转直径控制在车床床身最大回转直径的60%以内，避免加工时刀架与床身、卡盘发生干涉，零件的轴向长度也适配卡盘的装夹行程，不需要使用加长卡爪就能完成可靠装夹，装夹时的悬伸长度经过核算，控制在直径的2.5倍以内，减少切削时的振颤，保证加工表面的粗糙度达标。建模阶段同步完成了质量属性的核算，提前预判零件加工后的实际重量，方便车间安排起重转运、装夹固定的对应方案，

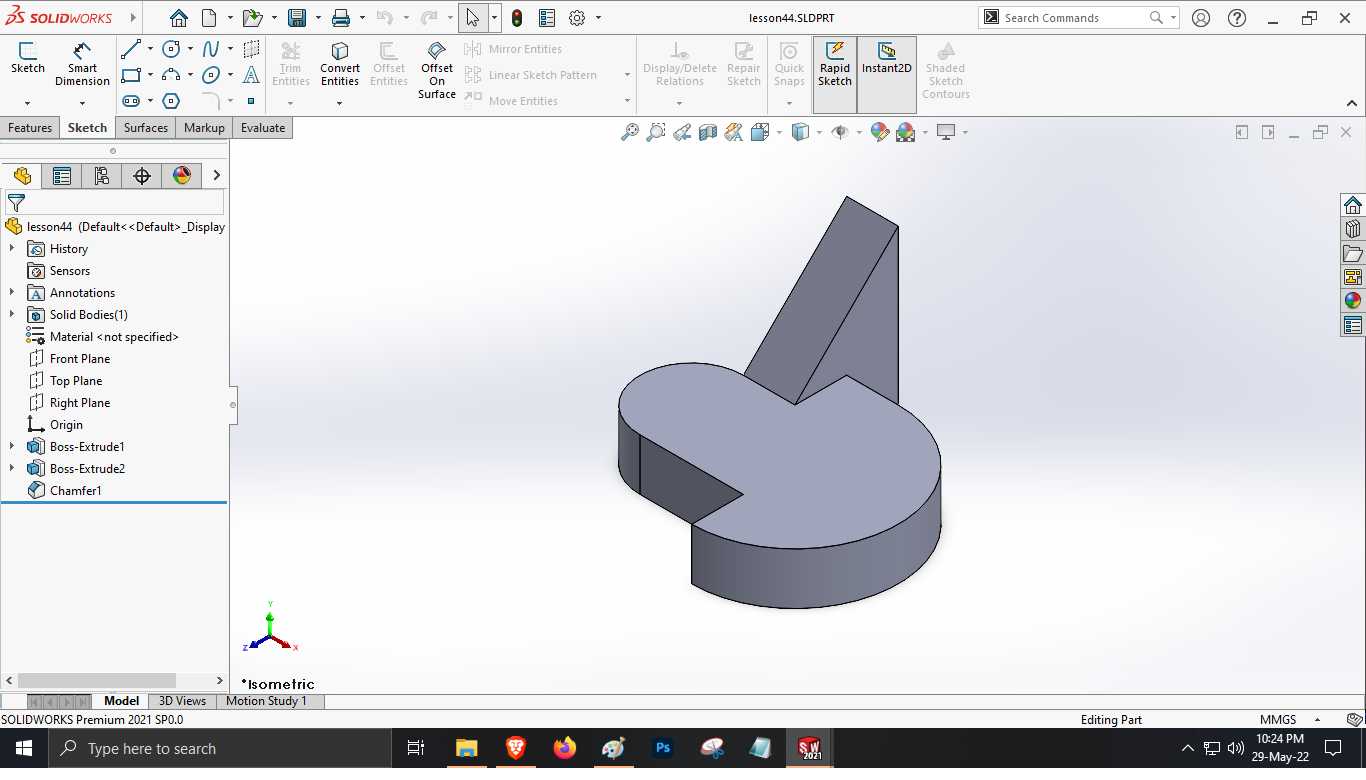

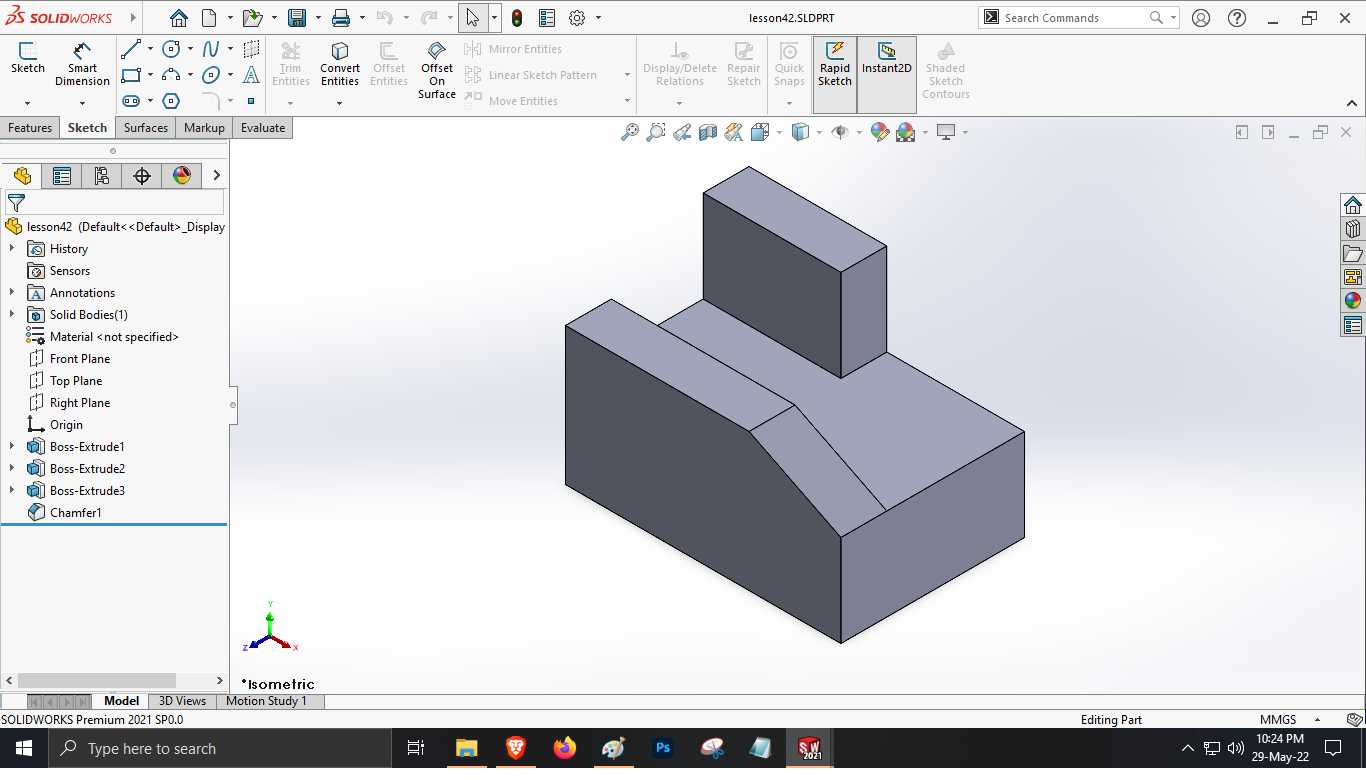

　　同时对各个平面的相交棱边做了合理的倒角处理，既避免加工后锐边划伤操作人员，也能减少零件装配时的棱边干涉，让配合面能够完全贴合。在结构细节上，多面体的各个平面均预留了合理的加工余量，建模时的理论尺寸与最终工序尺寸的差值符合常规切削加工的余量分配规则，粗加工、半精加工、精加工的余量梯度符合CA6140车床的加工精度范围，不需要额外上磨床就能达到一般工装零件的精度要求。从实际加工的角度倒推设计逻辑，建模时特意规避了内部封闭空腔、过小内角等常规切削无法加工的结构，所有内角的圆角半径都适配标准车刀、立铣刀的刀尖圆弧半径，减少加工时的换刀次数，也避免出现清根不到位的问题。对于零件的基准面选择，设计时明确了以其中一个面积最大的端平面为轴向基准，

　　以中心轴线为径向基准，所有形位公差都围绕这两个基准标注，和实际加工时的找正基准保持一致，降低加工时的基准不重合误差。这类多面体结构的设计练习，本质上是打通三维建模与实际机加工艺的衔接环节，很多新手建模时只追求几何形状的准确，忽略了机床的加工行程、刀具的可达性、装夹的可靠性，最终设计出来的零件只能停留在虚拟模型层面，无法落地加工。本次设计在建模阶段就反复核对CA6140车床的技术参数，包括刀架的最大行程、主轴的通孔直径、卡盘的夹持范围、小刀架的回转角度范围，确保每一个斜面的加工都能通过小刀架扳转对应角度实现，不需要借助特殊角度的成型刀具。同时在结构上考虑了零件加工完成后的检测便利性，所有平面的平面度、相邻面的垂直度、角度公差都可以通过常规的百分表、角度尺、千分尺完成检测，不需要使用三坐标测量机等高端检测设备，适配普通机加工车间的检测条件。在零件的安装边界方面，设计时预留了标准的装夹工艺台，加工完成后可以根据实际使用需求选择保留或者切除，工艺台的尺寸适配标准压板的压接范围，方便在铣床或者加工中心上进行二次工序加工时的装夹固定。对于零件使用过程中的受力情况，建模时通过质量属性的惯性矩参数核算，提前预判零件作为回转类工装使用时的动平衡性能，对称结构的设计让零件的质心落在中心回转轴线上，高速回转时不会产生过大的离心力，保证使用过程中的稳定性。
