带圆弧立座的块状支撑练习构件

项目分类:机床加工 发布时间:2023-11-23 ID:717285
  • 带圆弧立座的块状支撑练习构件
  • 带圆弧立座的块状支撑练习构件
  • 带圆弧立座的块状支撑练习构件
  • 带圆弧立座的块状支撑练习构件
  • 带圆弧立座的块状支撑练习构件
  • 带圆弧立座的块状支撑练习构件

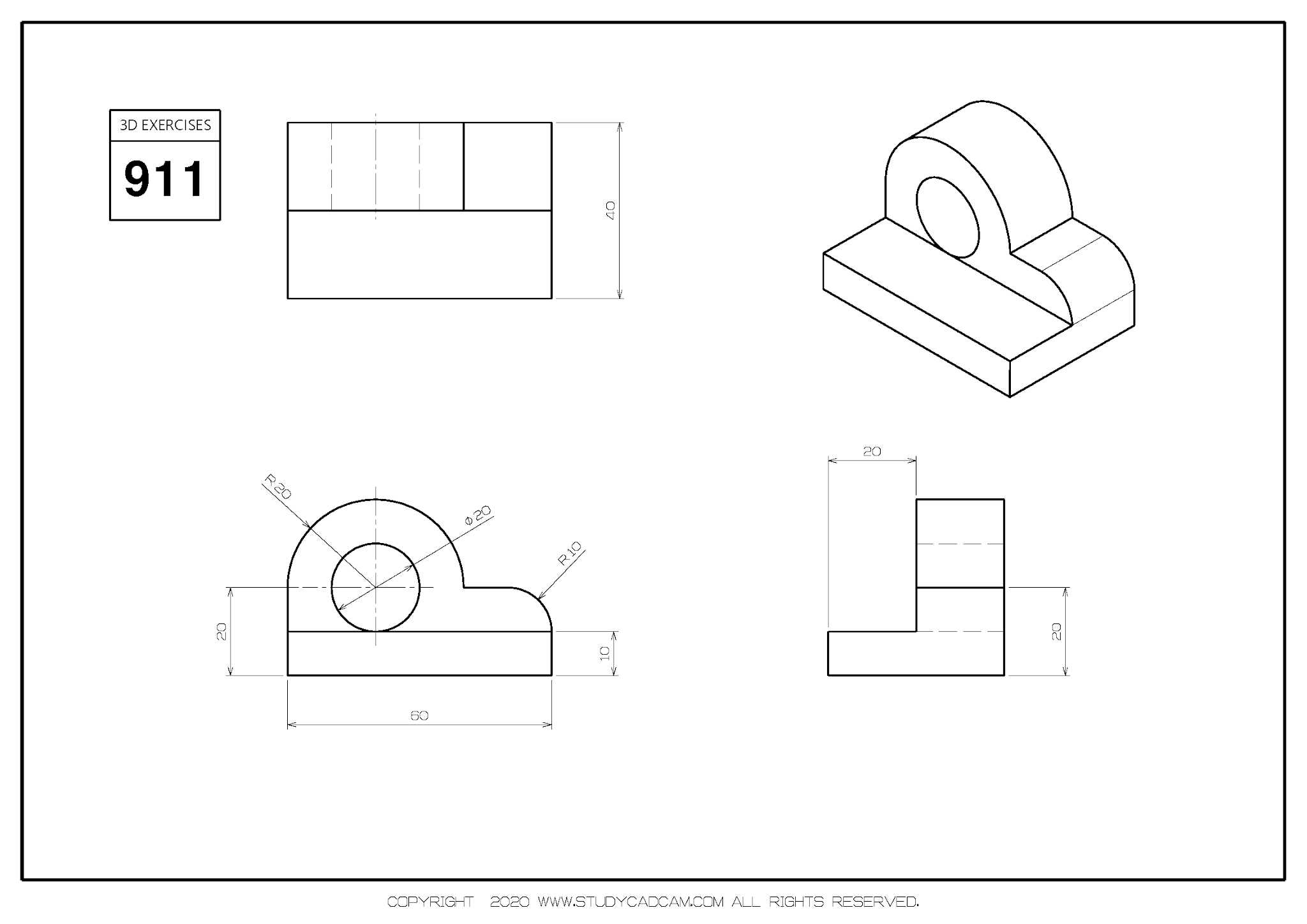

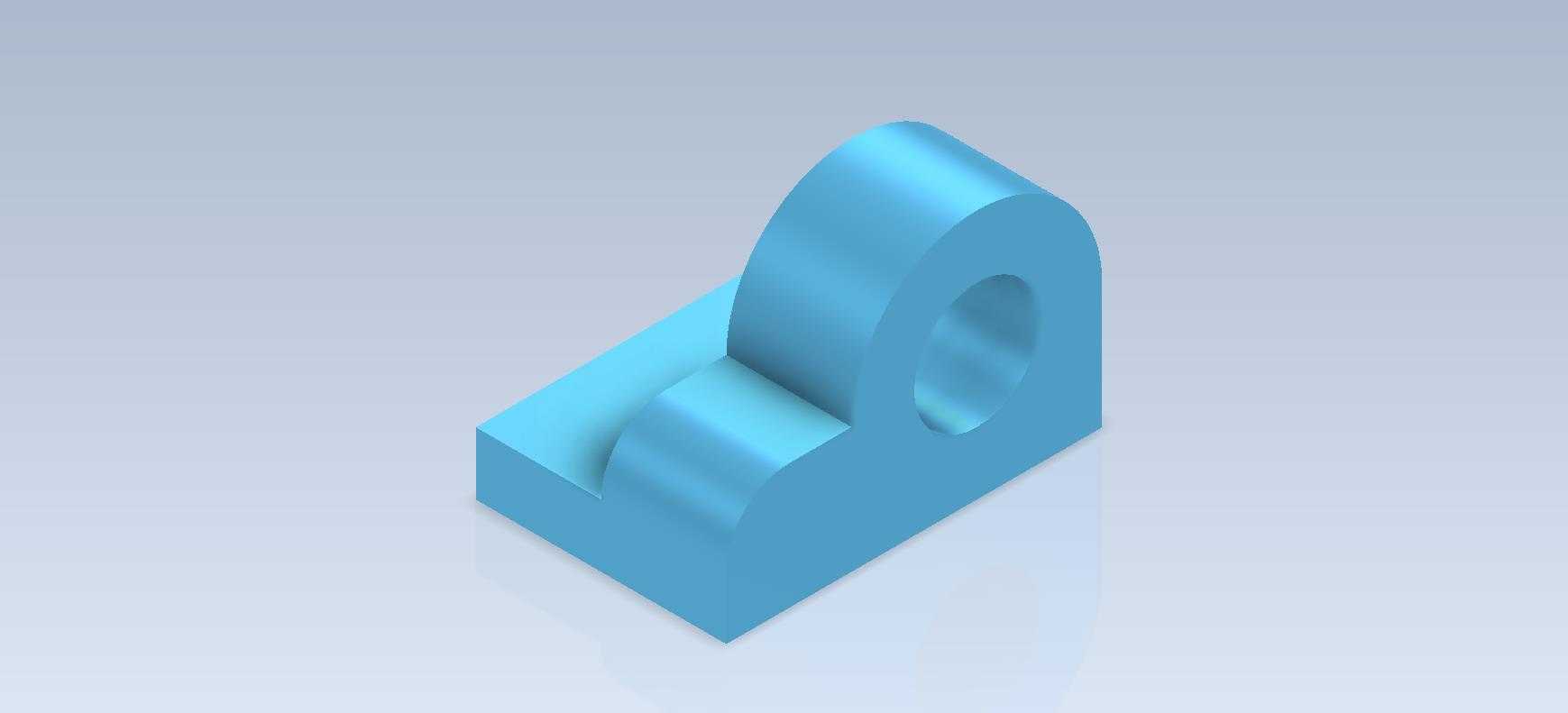

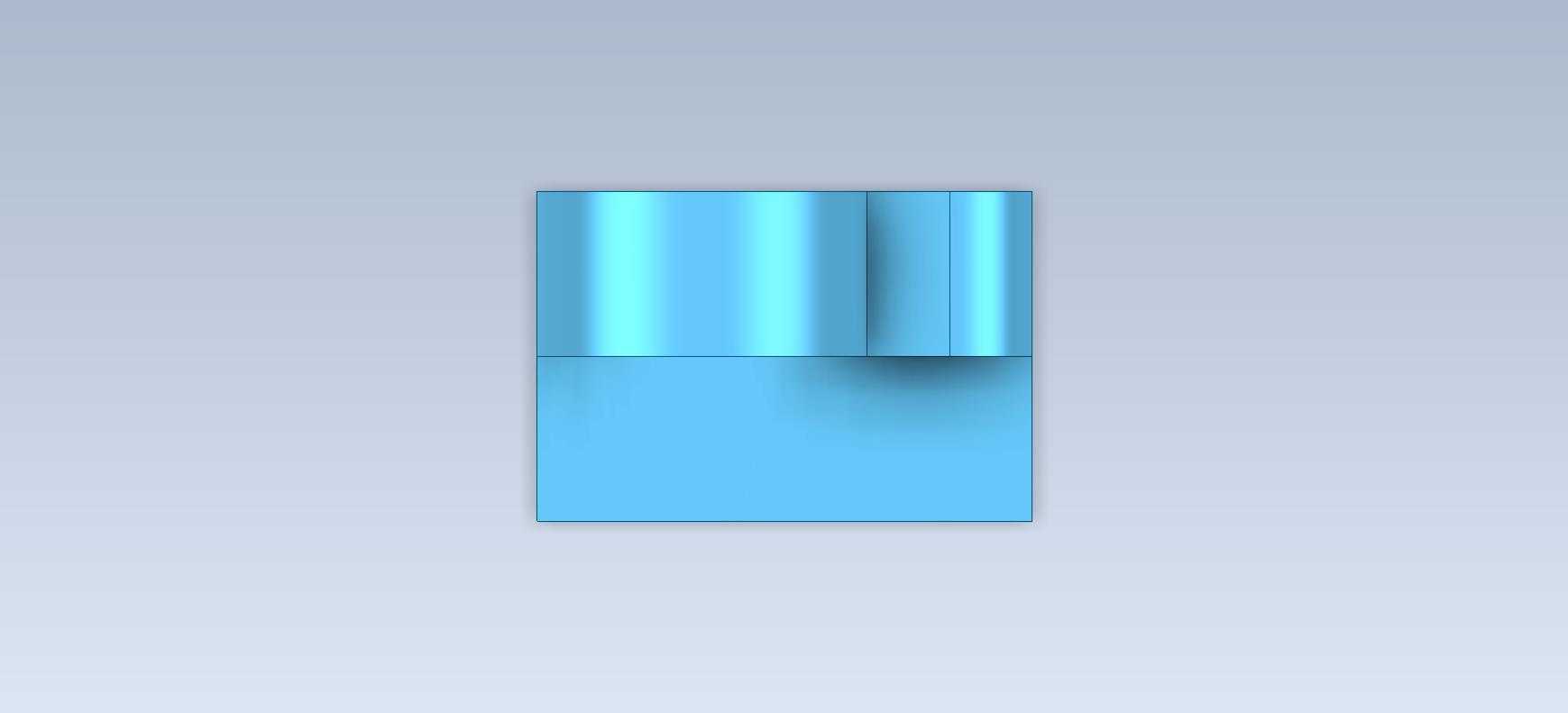

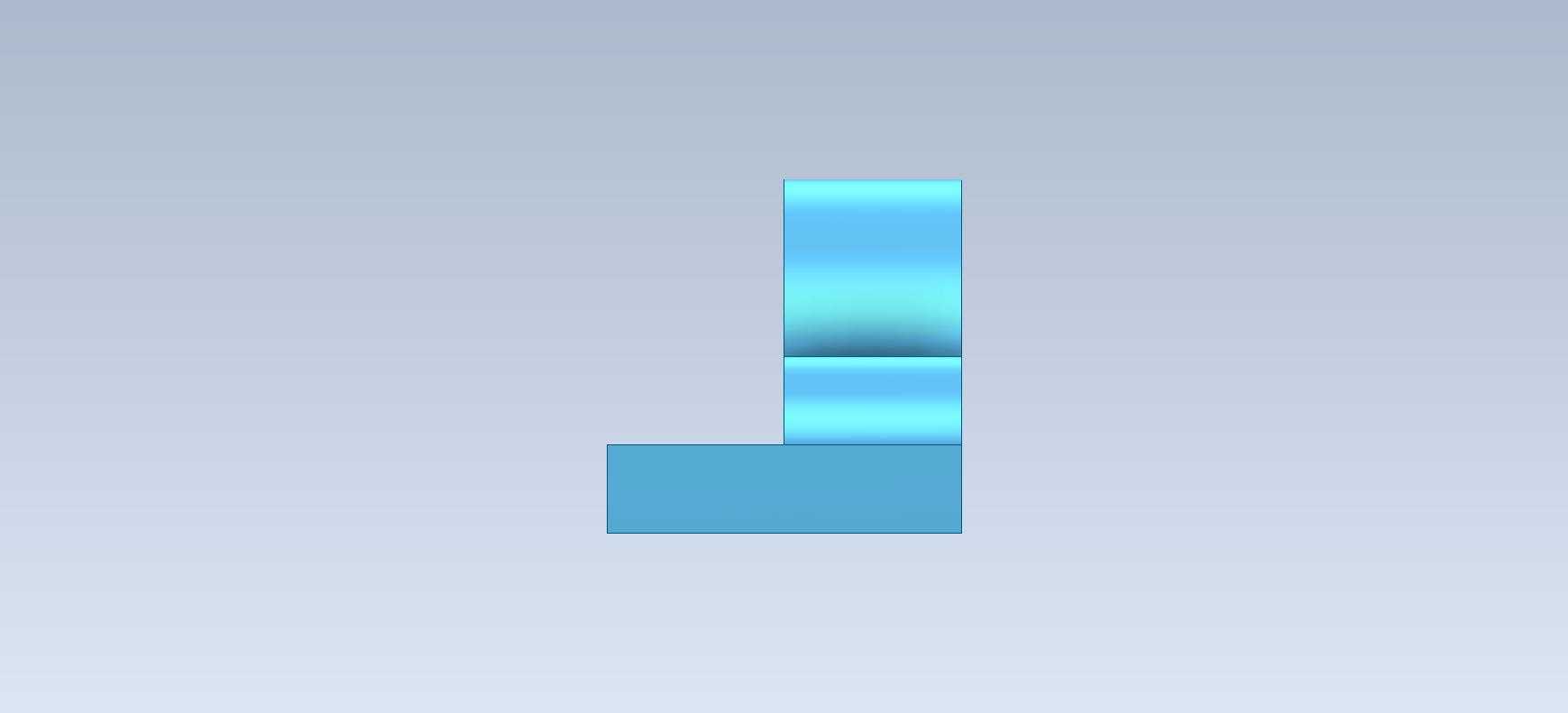

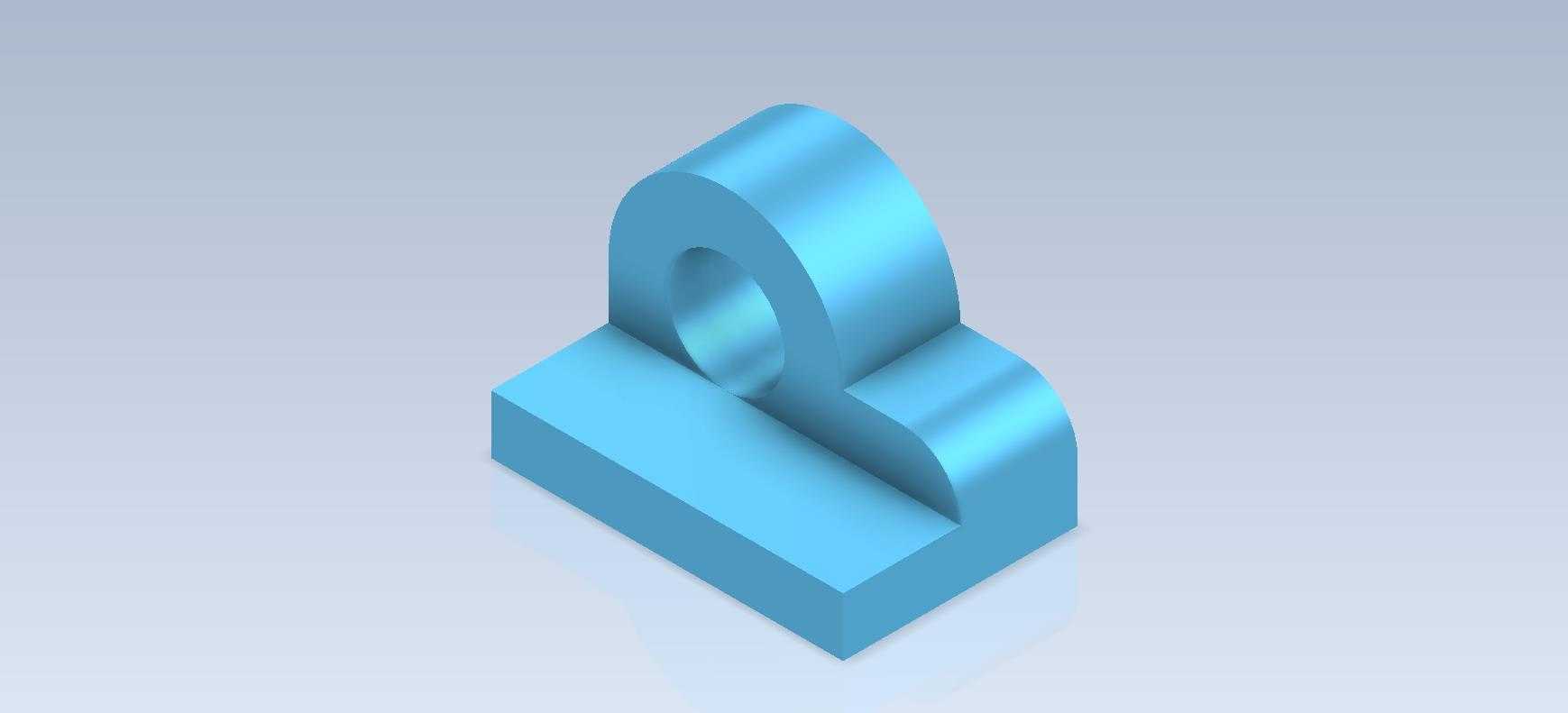

  这类带圆弧立耳的块状支撑件,在小型工装夹具、检测治具的定位结构中十分常见,日常做三维建模练习时选这类结构,能同时覆盖拉伸、倒圆角、同轴孔特征的全流程操作,很适合刚接触三维建模的从业者夯实基础操作逻辑。从实际应用场景来看,这类构件多作为小型承载支座使用,底部的矩形块是安装基准面,加工时需要保证底面的平面度,通常会在铣加工后做平磨处理,确保安装后和安装基板完全贴合,不会出现翘曲导致的装配应力。上部的带孔圆弧立耳是核心功能部位,中间的通孔用来穿装销轴或者锁紧螺栓,和相邻的摆动、压紧构件形成铰接配合,圆弧面的设计一方面是为了减少相邻构件摆动时的干涉空间,另一方面也能去除直角锐边,避免装配过程中划伤操作人员或者相邻零件的表面。

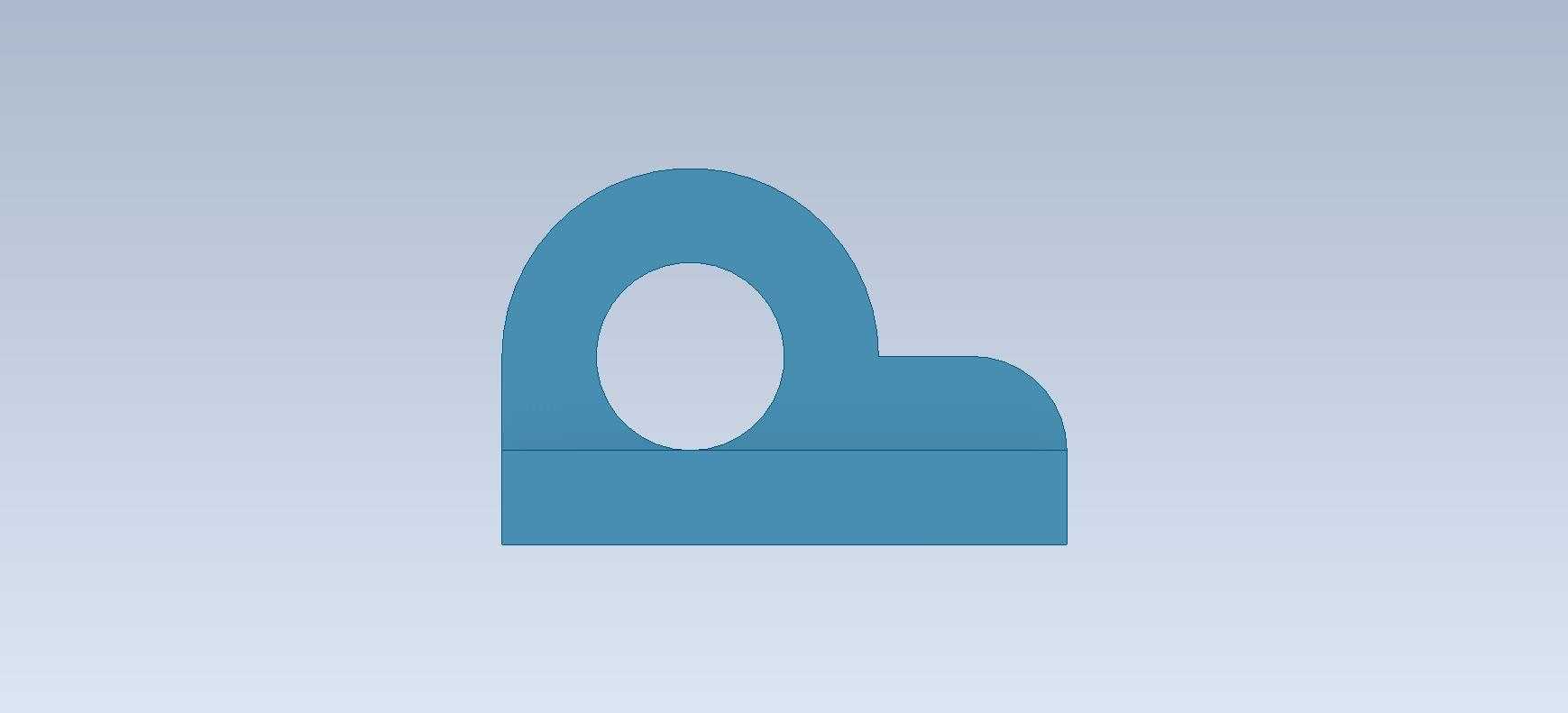

  设计这类构件的时候,首先要确定底部安装面的边界尺寸,要匹配安装位置的螺孔间距,底部矩形块的厚度需要根据实际承载的载荷计算,避免受侧向力的时候出现根部断裂,通常立耳和底座衔接的位置会做自然的圆弧过渡,就是图中看到的立耳侧面和底座顶面衔接的曲面,这个过渡圆角的半径不能太小,否则会在载荷作用下产生应力集中,长期受交变载荷的话容易从衔接位置开裂。上部立耳的通孔同轴度是加工时的核心管控项,因为这个孔要和销轴配合,如果同轴度超差,销轴穿装后会出现卡滞,相邻构件摆动的时候摩擦力会急剧增大,甚至出现别劲卡死的情况,所以建模的时候就要保证孔的轴线和底座安装面的平行度,同时孔的中心高度要匹配相邻铰接件的安装高度,避免装配后出现位置错位。从安装边界来看,

  这类支座的底部通常会设置两个或者四个沉头安装孔,用来穿装内六角螺栓固定在基板上,沉孔的深度要保证螺栓拧紧后头部不高出底座底面,否则会影响安装的贴合度,建模的时候沉孔的直径要比螺栓头部大1到2毫米,给装配留出足够的调整间隙。立耳的外圆弧半径要比通孔的半径大足够的厚度,这个壁厚需要根据销轴传递的力来核算,通常壁厚不小于通孔直径的三分之一,避免受拉力的时候孔壁被拉裂。做这类基础练习构件的时候,不要只追求外形的相似度,要多思考每个特征对应的加工工艺和实际功能,比如为什么立耳的顶部要做圆弧而不是直角,除了避免干涉之外,加工的时候圆弧面可以直接用立铣刀走圆弧插补加工,不需要额外换倒角刀,能减少加工工序。

  底座的四个边角通常也会做小的倒角或者倒圆角,一方面是去除加工后的毛刺,另一方面也能避免安装的时候边角和其他零件发生磕碰。在实际的工装设计中,这类小支座经常用来做压紧机构的铰接座,比如快速夹钳的安装支座,或者小型检测探针的摆动支架,结构虽然简单,但是每个尺寸的设定都和实际使用需求直接相关,比如通孔的直径要匹配选用的销轴直径,立耳的宽度要和相邻铰接件的宽度匹配,避免装配后出现轴向窜动。建模过程中可以先绘制底座的矩形草图,拉伸得到底座实体,然后在底座的上表面绘制立耳的截面轮廓,这里要注意立耳和底座衔接的位置要做封闭的轮廓,避免拉伸的时候出现特征错误,然后拉伸立耳实体,之后在立耳的中心绘制通孔的草图,拉伸切除得到孔特征,最后给所有需要过渡的位置添加圆角特征,添加圆角的时候要注意顺序,先添加小半径的圆角,再添加大半径的过渡圆角,避免出现圆角特征失败的情况。这类基础结构的建模练习,核心是养成规范的建模习惯,比如草图要完全约束,特征的命名要清晰,基准面的选择要和实际加工的基准一致,这样后续如果需要修改尺寸,比如调整孔的中心高度或者底座的长度,只需要修改对应的草图尺寸就能快速更新模型,不需要重新绘制特征。在实际生产中,这类零件通常用45号钢加工,毛坯选用热轧方钢,经过铣削、钻孔、倒角、表面发黑处理就可以投入使用,加工成本低,结构可靠性高,是小型工装设备里应用非常广泛的一类基础支撑构件。
