微型SMT顶部驱动轻触开关结构设计

　　这款贴片式顶部驱动开关，是面向高密度表面贴装生产线开发的小型化操作元件，核心适配消费电子、便携医疗设备、小型工控终端这类对板上空间占用有严苛要求的应用场景。在实际产线装配环节，这类元件可直接纳入标准SMT回流焊流程，无需额外手工插装工序，能有效提升整板装配效率，减少波峰焊工序带来的板面污染风险。从功能实现逻辑来看，该开关采用顶部按压触发结构，操作力区间匹配常规手持设备的按键反馈需求，按压行程控制在适配盲操作的合理范围，既不会因行程过短导致误触发，也不会因行程过长造成操作迟滞，日常使用中可实现电路的通断切换，承担设备功能触发、模式切换、复位操作等基础交互功能。设计阶段首先考量的是贴装兼容性，

　　元件本体的四个边角设置了向外延伸的焊盘定位翼，焊盘的伸出长度、宽度完全匹配通用SMD料带的封装尺寸，贴片机吸嘴可直接吸附元件顶面完成取放，无需定制异形吸嘴，能适配市面上绝大多数中高速贴片机的供料规格。本体外壳采用耐高温工程塑料注塑成型，可承受无铅回流焊的峰值温度冲击，不会出现壳体变形、内部触点移位的问题，焊盘与本体的结合强度经过优化，可承受多次回流焊的热应力，避免焊盘脱落导致的焊接失效。内部触点采用弹片式接触结构，弹片的弧度、材质厚度经过反复调校，保证按压过程中触点接触电阻稳定，不会出现接触不良、按键抖动超标的问题，弹片的固定结构采用内嵌式设计，避免长期按压后弹片移位造成的功能失效。从安装边界尺寸来看，元件本体采用方正的立方体结构，

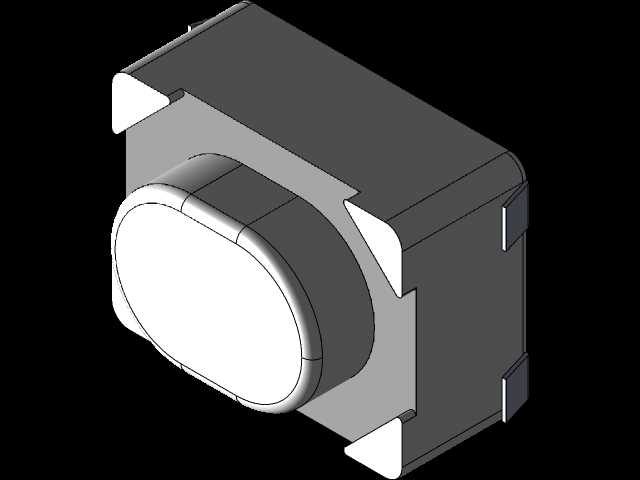

　　顶面的操作按键为椭圆形凸起，按键凸起高度控制在不会与周边板上元件产生干涉的范围，本体的长宽尺寸适配2.5mm间距的贴片封装规格，焊接后元件底部与PCB板面之间预留了合理的焊锡爬升空间，可保证焊锡充分浸润焊盘，减少虚焊、立碑等SMT常见焊接缺陷。在结构细节处理上，本体的四个边角做了小尺寸倒角处理，一方面可以减少贴装过程中吸嘴吸附时的定位偏差，另一方面也能避免元件在料带传输过程中卡料，提升供料稳定性。按键与本体外壳之间的配合间隙经过严格控制，既保证按键按压过程中无卡滞，也能阻挡日常使用中的灰尘、细小杂物进入开关内部，提升元件在非密封设备中的使用寿命。针对不同应用场景的安装需求，该开关的焊盘布局采用对称设计，支持正向、反向两种贴装方向，

　　可灵活适配PCB板面的布线走向，减少布线时的过孔使用，优化整板的EMC性能。在实际选型应用中，这类开关常被用于蓝牙耳机的功能按键、智能手环的操作按键、小型检测仪器的设置按键、便携数据采集终端的触发按键等场景，其小巧的体积可以让终端产品的结构设计更紧凑，无需为按键预留过大的安装空间，同时顶部驱动的操作方向也适配绝大多数手持设备的正面按键布局，不需要额外设计传动结构来改变受力方向，简化终端产品的结构设计复杂度。建模过程中，对开关的内部运动间隙做了完整的还原，按键的按压行程、弹片的形变范围都按照实际量产参数进行设置，可直接用于PCB布局的干涉检查、整机结构装配的模拟验证，帮助结构工程师在设计阶段提前发现安装干涉、操作空间不足等问题，减少后期打样的修改次数。外壳的分型线位置、焊盘的焊接层尺寸都按照实际量产的工艺要求进行绘制，导出的模型可直接用于封装库的建立，不需要二次调整尺寸即可导入PCB设计软件使用，有效缩短产品开发周期。
