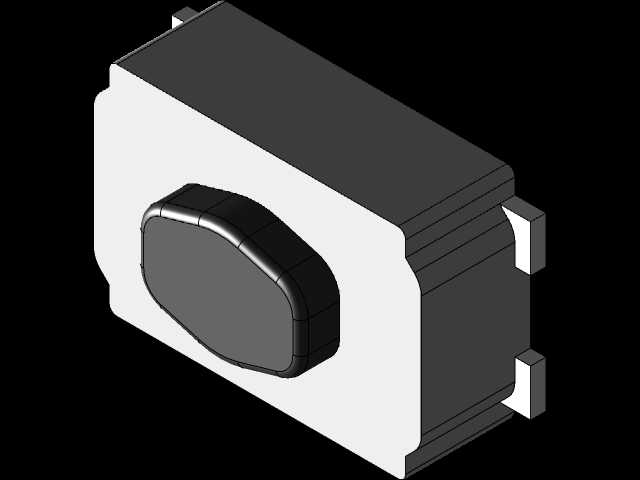

KMR2微型无灰针SMT顶部驱动触摸开关

　　在消费电子、小型工控终端、便携检测设备的板级电路设计中，这类微型顶部驱动的触摸开关是人机交互回路里最基础也最容易被忽略的核心元件，很多刚入行的结构工程师在选型时往往只关注按键行程、触发力度这类显性参数，却忽略了SMT贴装的共面度要求、无灰针结构的防异物侵入特性，最后导致量产阶段出现贴装偏移、按键卡涩、粉尘侵入触发失效等批量问题。这款KMR2系列的微型开关采用无灰针的结构设计，从根源上规避了传统带定位针开关在SMT回流焊过程中，因针脚与PCB定位孔公差不匹配导致的元件翘起、虚焊问题，同时顶部驱动的触发方向也适配了绝大多数超薄设备的壳体按键布局——不需要在PCB侧面预留操作空间，按键帽可以直接贴合开关顶部的触发面，整机堆叠时可以把厚度压缩到极致，这也是为什么现在很多TWS耳机充电盒、便携血糖仪、迷你工控遥控器都优先选用这类结构的开关。

　　从设计思路上看，这款开关的外壳采用耐高温的LCP工程塑料注塑成型，能够承受无铅回流焊的峰值温度而不会出现壳体变形、内部触点移位的问题，内部的动触点采用铍铜镀金材质，既保证了足够的接触弹力，又能在低电压小电流的信号回路里保持稳定的接触电阻，不会因为长期使用出现氧化导致触发失灵。开关的外形做了切角处理，在贴装时可以配合飞达的料带定位槽实现精准上料，侧面的两个焊盘做了加宽设计，不仅提升了SMT焊接后的结合强度，也能在设备受到跌落冲击时，避免焊盘开裂导致开关脱落。

　　实际选型时需要重点关注安装边界的预留：开关本体的长宽尺寸适配标准的0805以上的贴装空间，顶部触发面的突出高度需要和壳体按键的行程做匹配，通常壳体按键和开关触发面之间要预留0.1到0.2mm的间隙，避免壳体装配公差导致开关被长期按压出现误触发；焊接时的焊盘尺寸要比开关本体的焊端宽出0.3mm左右，既保证焊锡的浸润面积足够，又不会因为焊锡过多导致焊锡溢入开关内部造成卡涩。这类开关的触发力度通常在160gf到260gf之间，选型时可以根据整机的操作手感要求选择对应力度的规格，比如医疗设备类的按键需要偏沉稳的手感就选力度偏大的规格，消费电子类追求轻盈触发感就选力度偏小的规格。

　　在实际应用场景里，这类开关除了作为常规的功能按键使用，还可以作为设备的复位触发键、配对触发键使用，因为无灰针的结构没有突出的定位针，在PCB布局时可以在开关下方走低压信号线路，不需要额外预留避让空间，提升了PCB的布线利用率；同时开关的密封结构可以抵御日常使用中的汗液、轻微粉尘侵入，在便携类设备上使用时不需要额外做密封防护结构，减少了整机的结构件数量，降低了装配复杂度。很多结构工程师在做三维建模时，容易忽略开关顶部触发面的圆角特征，导致设计出来的按键帽和开关触发面出现线接触，长期按压后出现按键帽磨损、触发手感不一致的问题，这款开关的触发面做了大圆角过渡，建模时需要准确还原这个特征，保证按键帽和触发面是面接触，让按压力度均匀传递到内部触点上，延长开关的使用寿命。另外需要注意的是，这类SMT开关不能做波峰焊工艺，只能走回流焊流程，因为波峰焊的锡流冲击会导致内部触点移位，而且高温锡液容易从壳体缝隙渗入内部，造成触点短路，在做生产工艺设计时需要明确这个工艺要求，避免生产环节出现批量不良。
