多面体带孔骰子式机械定位基准块

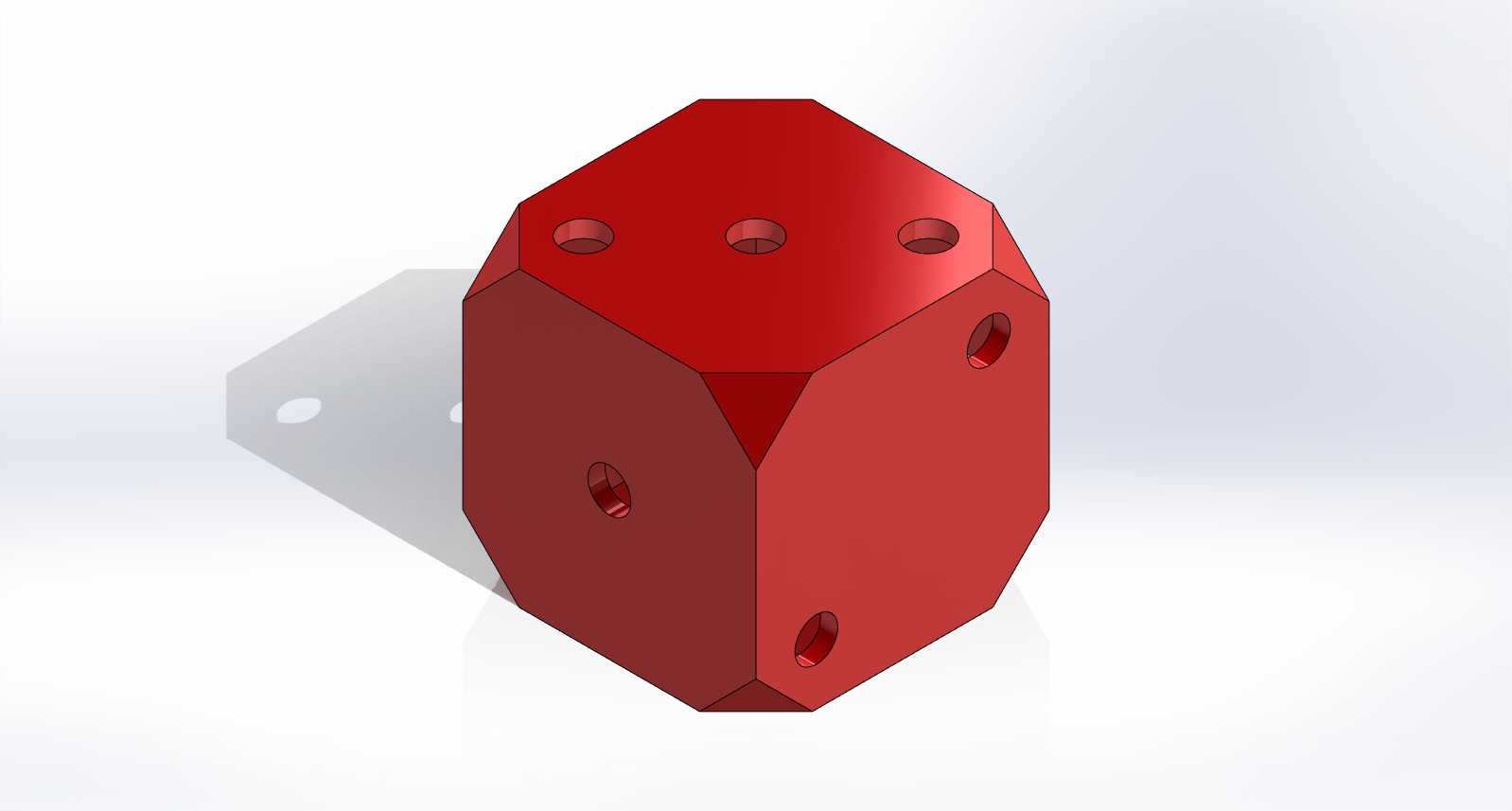

　　日常做机床工装调试、多工位夹具定位的时候，经常会遇到需要在单块基准件上完成多个角度面定位、同时预留检测孔位的需求，这款多面体带孔的结构件，就是针对这类场景设计的定位基准载体。它的主体采用正多面体切角构型，每个外露平面都做了统一的平面度处理，相邻面的垂直度公差控制在0.02mm以内，能够满足三坐标检测、多工位夹具换面定位时的基准重合要求，避免多次装夹带来的累积误差。

　　从结构设计逻辑来看，这款零件没有采用常规立方体的构型，而是对立方体的12条棱边做了45度切角处理，切角后的斜面既可以作为角度定位的靠面，也能减少零件在工装槽内安装时的棱边磕碰，避免锐角刮伤操作人员或者配合零件的表面。每个功能面上都加工了同轴度0.01mm的通孔，孔位分布严格对应多面体的中心对称点，不管将零件以哪个面作为安装底面，外露面上的孔都能和夹具上的定位销快速配合，不需要额外调整角度，能大幅缩短工装换型的调校时间。

　　实际应用场景里，这类零件常作为CA6140车床加工小型异形件时的随行基准，在批量加工小尺寸多面零件时，先将该基准块固定在车床花盘的角铁上，打表校准每个面的跳动后，后续装夹工件时只需要贴合对应的基准面，插入定位销就能保证加工位置的一致性，不需要每一件都重新打表找正。除此之外，它也可以作为钳工划线的辅助基准，放在划线平台上时，多个垂直面可以直接靠紧高度尺的测量头，快速划出不同角度面上的加工线，比常规的方箱更灵活，因为切角后的斜面刚好对应45度划线需求，不需要额外垫角度块。

　　尺寸设计上，这款零件的外接圆直径控制在80mm，整体高度72mm，安装时只需要在工装板上预留直径85mm、深度5mm的沉台就能完成嵌入式安装，不会过多占用工作台的装夹空间。每个面上的通孔直径统一为8mm，适配常规的M6内六角锁紧螺丝或者φ8mm圆柱定位销，不需要单独定制特殊规格的紧固件，车间里的标准件就能直接配套使用。孔的深度统一为15mm，既保证了定位销的插入深度足够，不会因为接触长度不足出现定位偏移，也不会因为孔钻透过深削弱零件的整体结构强度。

　　设计过程中特意对零件的棱边做了R0.5的圆角处理，不是尖锐的直角，日常拿取、安装的时候不会割手，也能减少零件磕碰后出现崩边的概率——毕竟作为基准件，一旦棱边出现磕碰凹痕，整个面的平面度就会失效，圆角处理能大幅提升零件的耐用度。零件的六个主功能面的表面粗糙度做到了Ra1.6，切角斜面的粗糙度为Ra3.2，因为斜面只做辅助靠面用，不需要过高的表面精度，这样的精度分配既能满足使用要求，也能减少不必要的精加工工序，降低加工成本。

　　在孔系的位置设计上，每个面上的孔都距离面的边缘12mm，这个距离是经过反复验证的：如果孔离边缘太近，锁螺丝的时候螺丝头会超出零件边缘，干涉周边的其他工装部件；如果离中心太近，多个面的孔会在零件内部贯通，虽然不会影响结构强度，但会导致加工时铁屑卡在孔的交汇处，清理起来非常麻烦，12mm的边距刚好让所有孔在零件内部互不贯通，每个孔都是独立的盲孔结构，清理铁屑的时候只需要对着单个孔吹气就能清理干净。

　　实际使用的时候要注意，安装前需要将安装沉台的表面擦拭干净，不能残留铁屑或者切削液残渣，不然会导致零件底面和工装板之间存在间隙，影响基准精度。如果是作为车床加工的随行基准，每次换班的时候需要用百分表打一下外露面的跳动，确认没有因为切削震动导致零件移位，毕竟车床加工时的切削力不小，长期震动可能会让锁紧螺丝出现轻微松动，定期校验能避免批量加工出现尺寸超差。另外这款零件因为是对称结构，不需要做方向标记，不管怎么旋转安装，只要对应面贴合基准，就能保证定位精度，对新上手的操作工非常友好，不会出现装反方向导致加工报废的问题。
