带编码器的手持电动拉铆枪结构设计

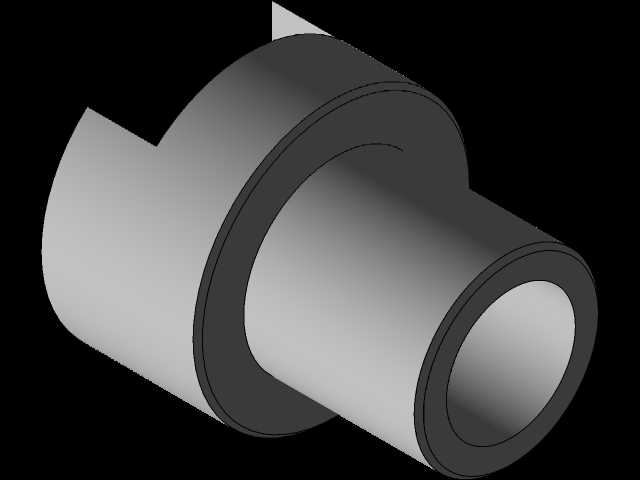

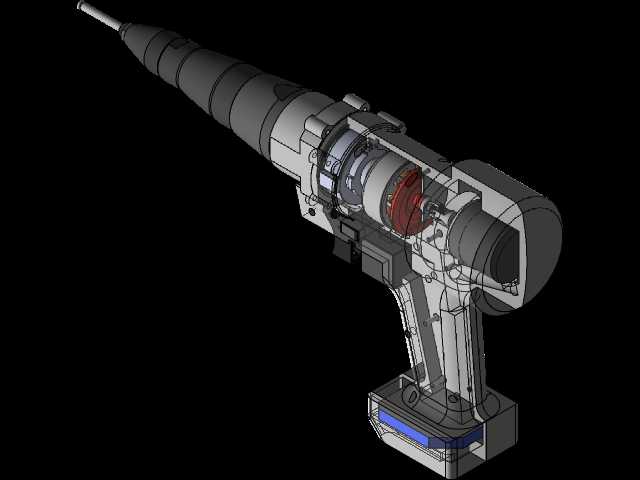

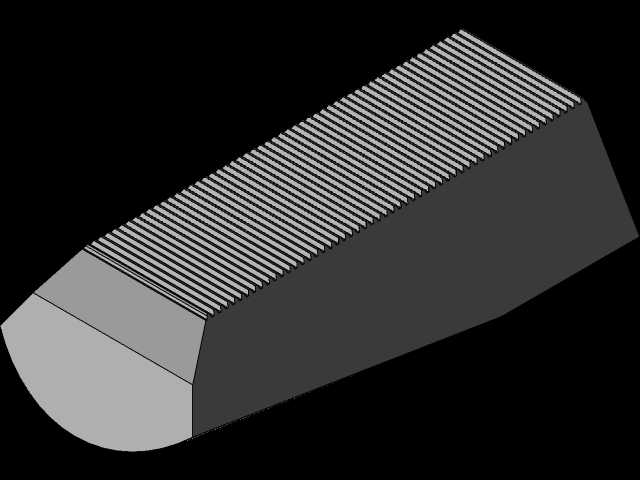

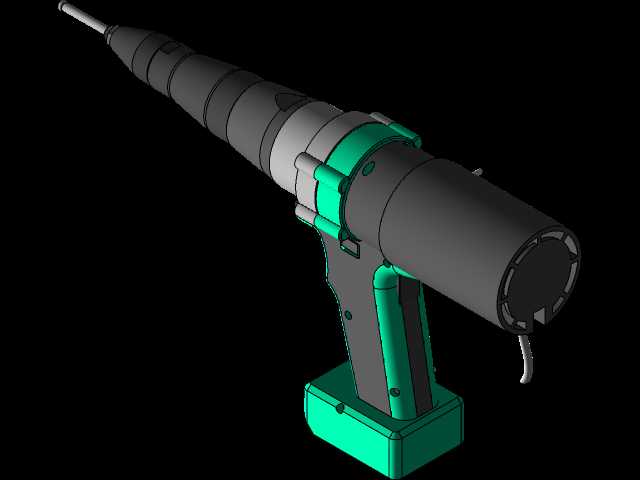

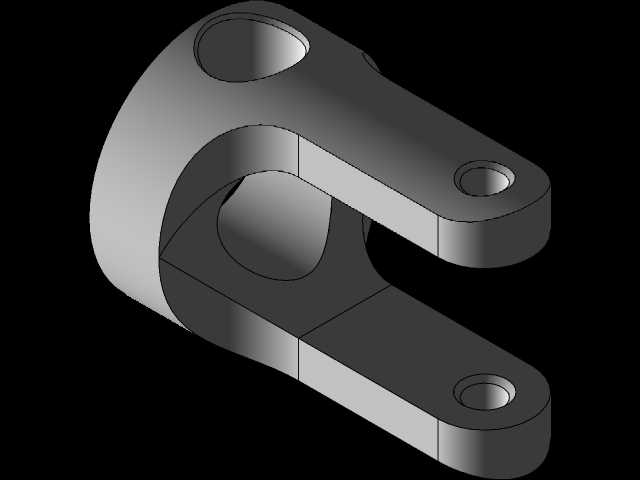

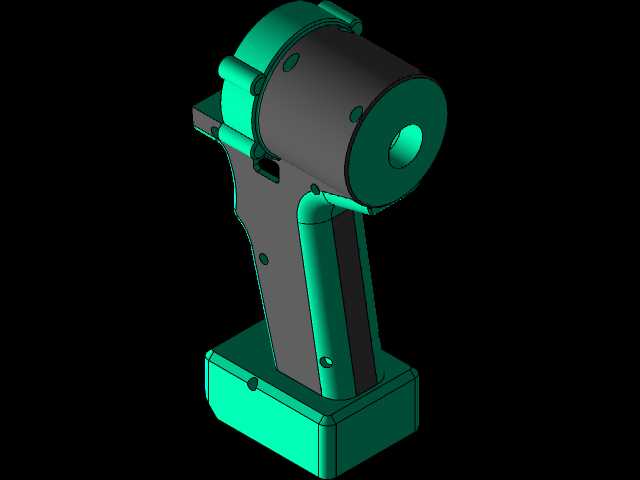

　　这款手持电动拉铆枪的三维结构，核心针对小规格盲铆钉的连续铆接作业场景设计，区别于传统气动拉铆枪需要配套气源管线的限制，自带电池供电模块的结构可以适配无气源配套的现场作业环境，比如户外钣金装配、小型维修站点的零散铆接作业、生产线边的补铆工位，都能摆脱管线束缚灵活操作。枪身主体采用枪式握持布局，握把区域做了贴合手掌的弧度处理，电池包集成在握把底部，既可以平衡枪身前部工作头的重量，减少长时间单手握持的疲劳感，也能实现快拆更换，适配同规格不同容量的电池包，满足不同时长的连续作业需求。

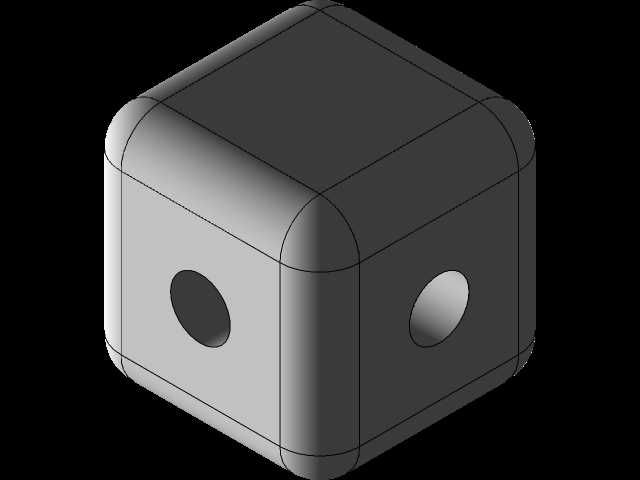

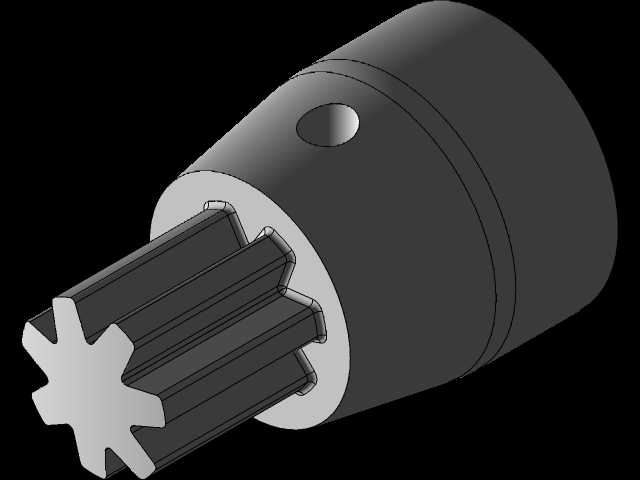

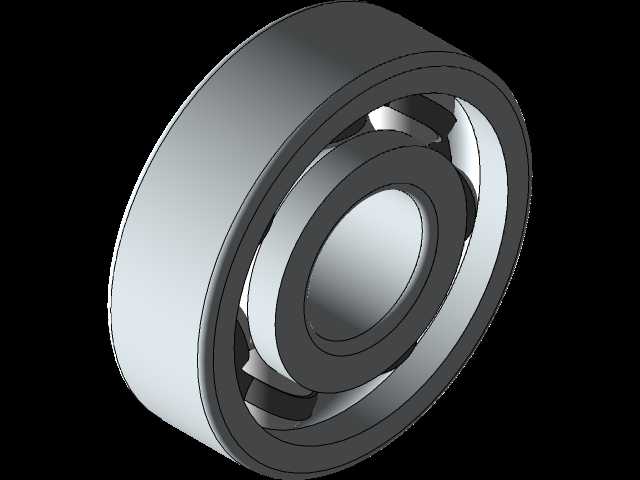

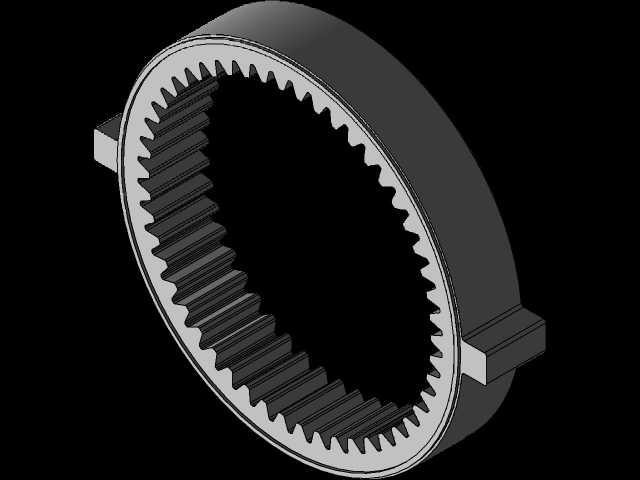

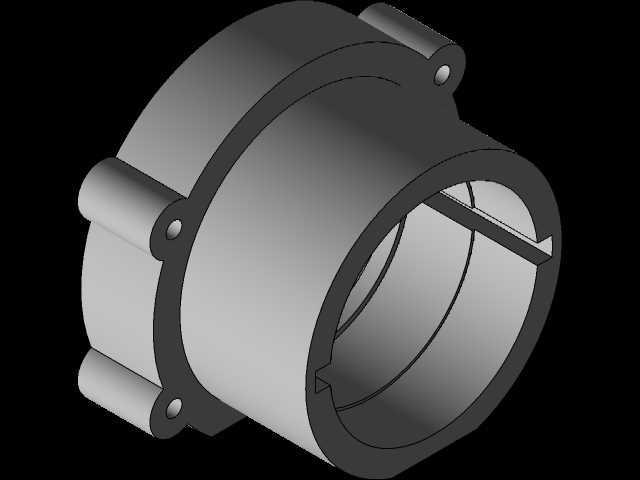

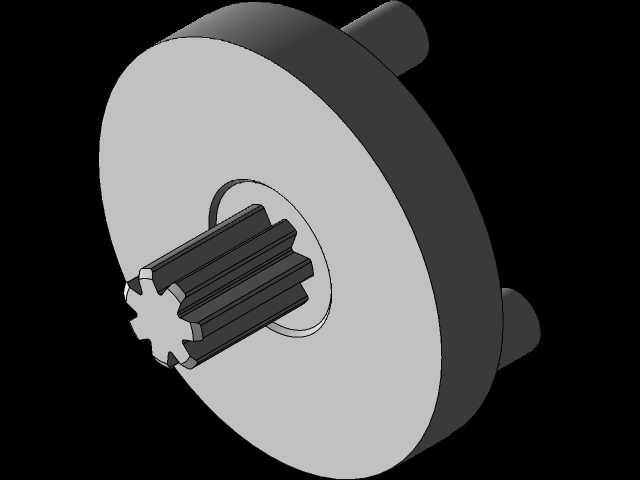

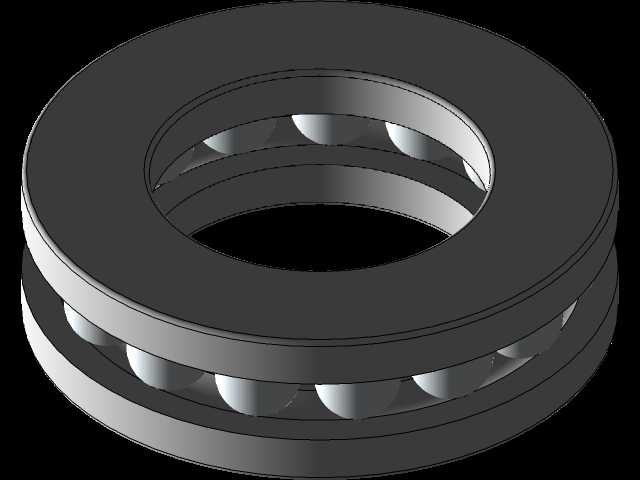

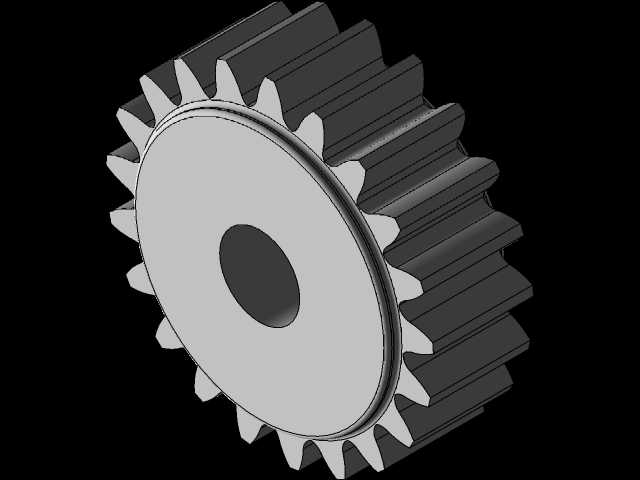

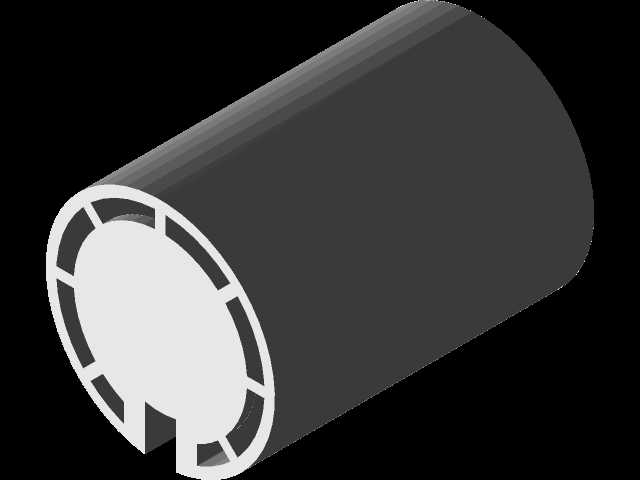

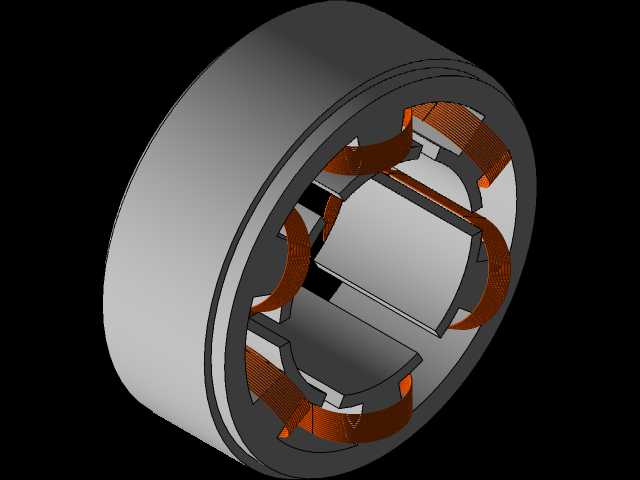

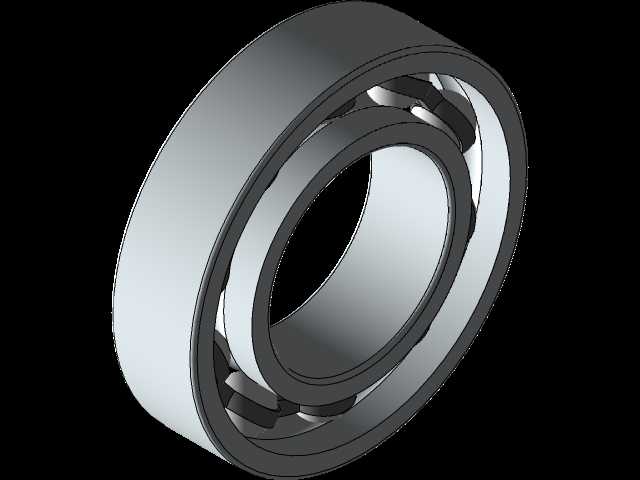

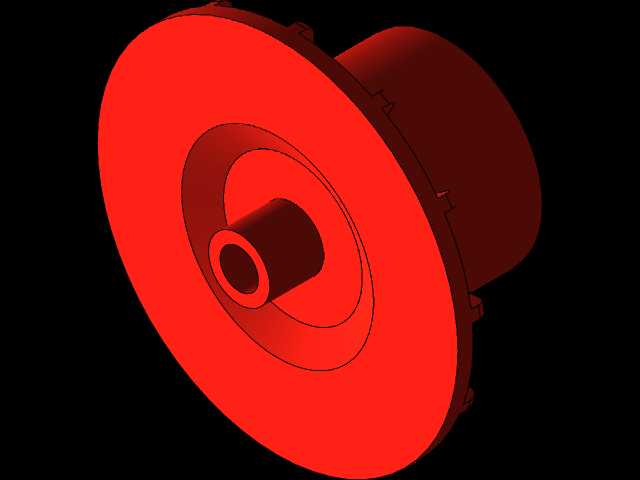

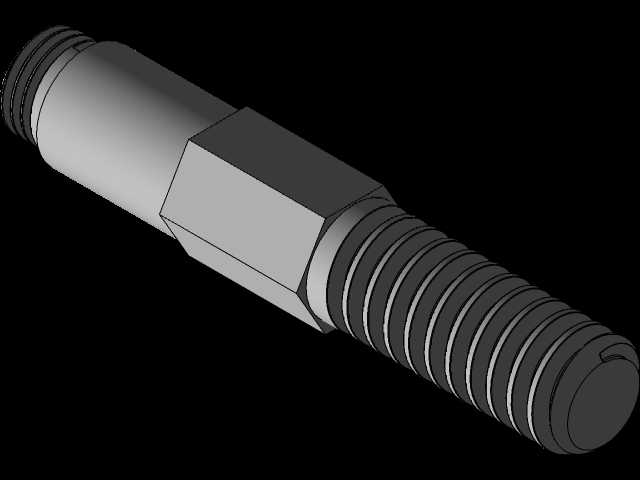

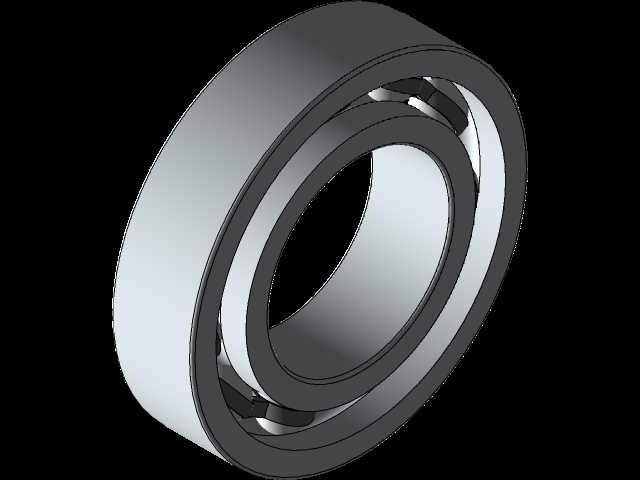

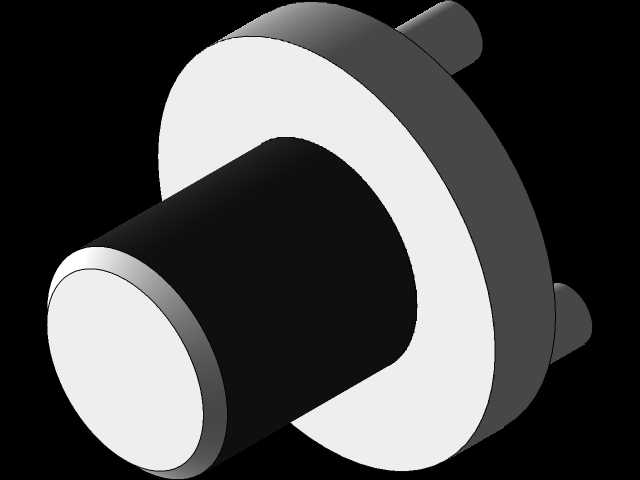

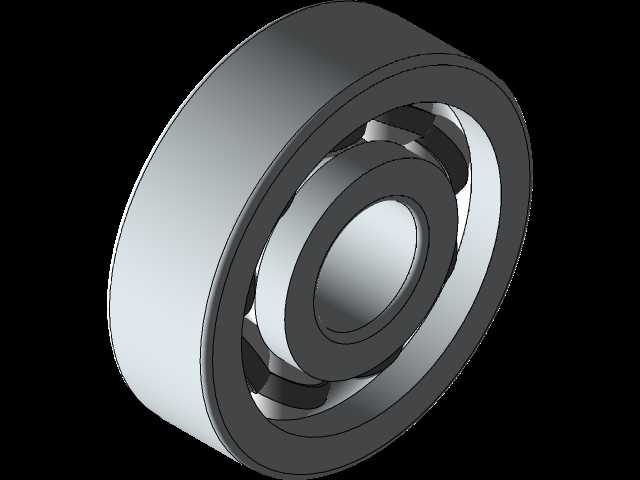

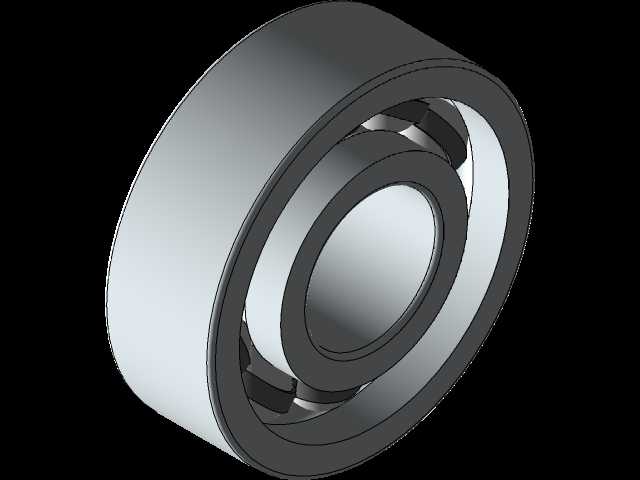

　　结构设计上，在传统电动拉铆枪的传动链路里加装了旋转编码器，用来实时监测拉铆行程的位移量，区别于普通电动拉铆枪靠电流阈值判断拉铆到位的逻辑，编码器的行程反馈可以更精准控制拉铆杆的回退距离，避免出现拉铆不到位或者过拉损伤铆钉、工件的问题，不过当前结构的编码器安装位公差预留偏保守，实际量产前还需要针对不同材质铆钉的拉铆行程做参数标定，目前的结构仅做原理展示使用。传动部分采用行星减速结构搭配丝杠传动，将电机的高速旋转转化为拉铆杆的直线往复运动，减速比的匹配兼顾了拉铆力输出和拉铆速度，针对直径3mm到5mm的常用铝制、钢制盲铆钉都能提供足够的拉断力。

　　外形尺寸方面，枪身总长度控制在320mm左右，工作头部分的最大外径不超过45mm，可以伸入部分狭窄的装配空间完成铆接，握把的握持周长控制在110mm，适配多数操作人员的手型大小，电池包底部到枪身轴线的高度为180mm，放置在工作台面时可以保持直立状态，不会出现侧翻滚落的情况。安装边界上，工作头的夹头接口采用通用标准规格，可以适配不同规格的拉铆嘴，更换时只需要旋动前端的锁套就能完成拆装，不需要额外辅助工具；枪身侧面预留了档位调节按键的安装位，可以根据铆钉规格切换对应的拉铆行程档位，编码器的信号线沿枪身内部的走线槽布置，避开了传动部件的运动路径，避免长期使用出现线材磨损的问题。

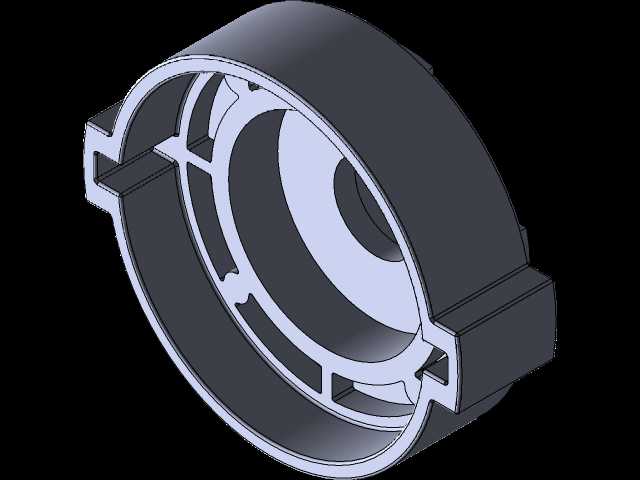

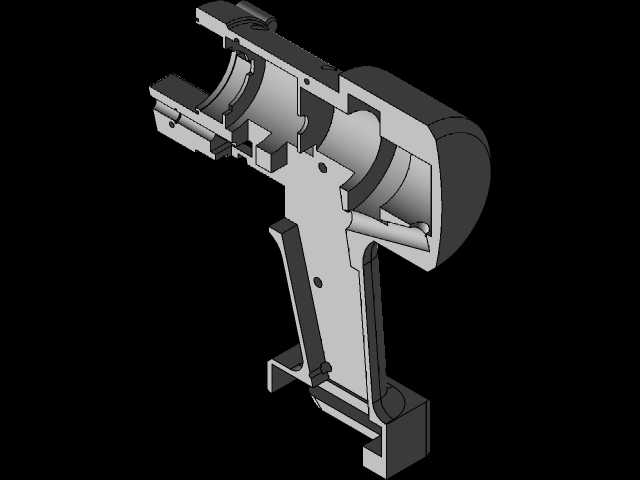

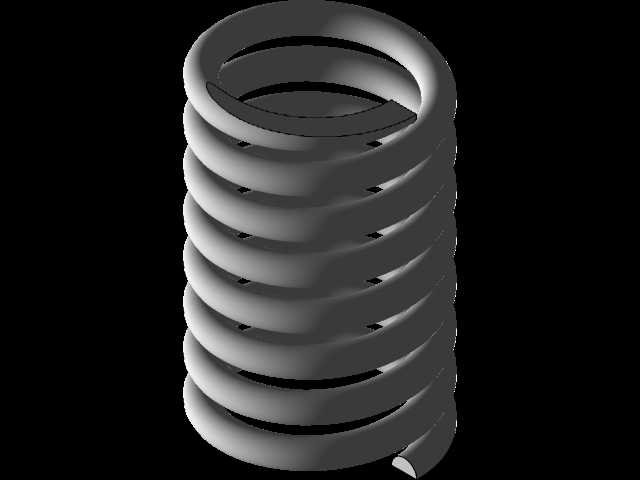

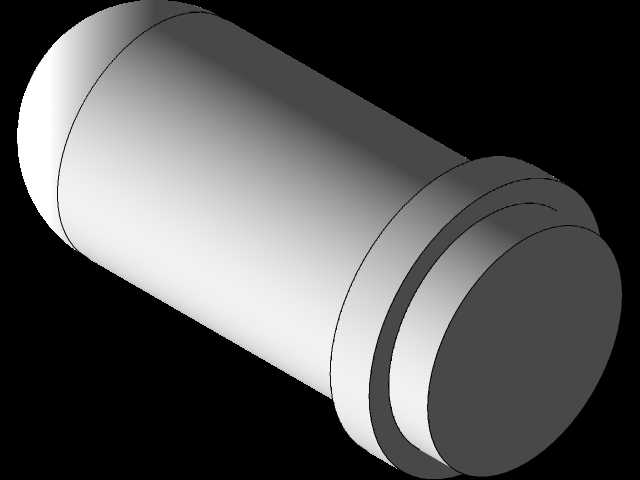

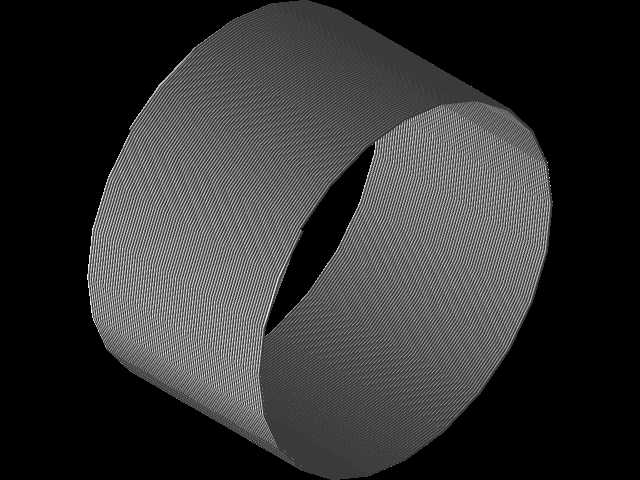

　　从实际使用的角度看，这款结构的重心布置在握把上方靠近扳机的位置，单手握持时的倾覆力矩很小，操作时只需要对准铆钉孔扣动扳机就能自动完成拉铆、退钉的全流程，相比手动拉铆枪能大幅降低操作强度，相比气动拉铆枪不需要配套空压机和气管，在零散作业场景的适配性更强。枪身外壳采用分体式结构，上下壳通过螺丝连接，内部的电机、减速箱、编码器、控制板都有对应的定位卡槽，装配时不需要额外做定位调整，后期维护拆解也很方便，扳机位置做了防尘密封结构，可以阻挡铆接过程中产生的金属碎屑进入枪身内部，延长内部元件的使用寿命。需要注意的是，当前结构的拉铆杆导向段长度偏短，在拉铆大长度铆钉时可能出现轻微的同轴度偏差，后续优化可以适当加长导向套的长度，提升拉铆过程的稳定性。
