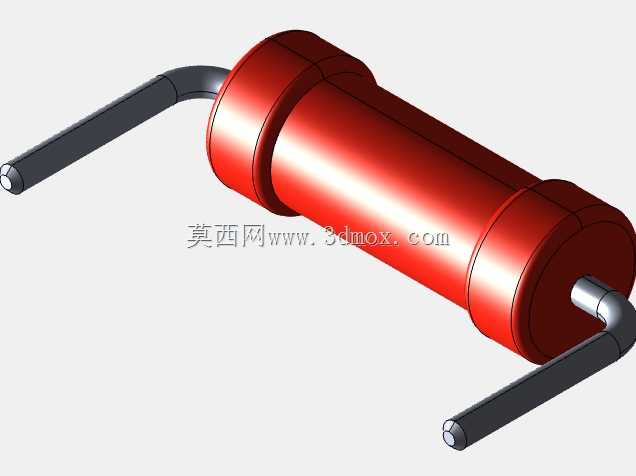

0.5W OMLT轴向引线碳膜电阻器结构模型

　　在低压直流控制回路、消费类电子主板、小型工业传感信号调理电路里，这类0.5W功率等级的轴向引线电阻是最常见的被动限流元件，日常选型时经常会碰到同系列不同尾缀型号的参数差异，建模时把同系列C2-33H、C2-33、C2-23、MLT、OMLT、MT、C2-6、C2-11、P1-4的安装边界统一梳理，能大幅减少PCB Layout阶段反复核对封装尺寸的工作量。

　　从实际使用场景来看，这类电阻主要承担回路限流、信号分压、RC滤波回路阻抗匹配的作用，0.5W的额定功率刚好覆盖绝大多数信号级电路的功耗需求，不会像1/8W电阻那样在脉冲电流冲击下出现膜层击穿，也不会像1W以上功率电阻那样占用过多板上安装空间，轴向弯脚的成型方式适配波峰焊生产工艺，引线打弯后的成型尺寸直接决定了插件时的引脚伸出长度，建模时特意还原了引线打弯的圆角半径，避免实际生产中出现引脚应力集中导致的根部断裂问题。

　　设计建模阶段首先确定电阻本体的核心尺寸：瓷基体的外径、有效涂装长度是整个模型的基准，红色的高温涂装层不仅是功率等级的视觉标识，实际生产中这层涂装还要承担绝缘防护、膜层密封的作用，建模时把两端金属端帽的压接台阶做了还原，这个台阶是端帽与瓷基体压接配合的定位结构，实际装配中端帽和瓷基体的过盈配合量直接决定了引线的抗拉强度，过盈量太小会出现引线拉脱，过盈量太大则会撑裂瓷基体。

　　引线部分采用镀锡铜包钢材质，建模时还原了引线的标准线径，以及打弯后引脚的中心距，这个中心距需要匹配标准2.54mm网格的PCB孔位，考虑到不同厂家的板厂加工公差，引脚直径和PCB孔径的配合间隙留了0.2mm的余量，避免插件时出现插装困难。引线打弯处距离电阻端帽的距离也做了准确还原，这个尺寸是为了避免焊接时热量直接传导到电阻膜层，导致膜层阻值漂移，实际生产中这个距离如果小于1mm，波峰焊的高温很容易顺着引线传导到本体内部，造成电阻阻值超差。

　　从安装边界来看，这类电阻在PCB上采用卧式贴板安装时，本体距离板面的高度控制在0.5mm-1mm之间，既避免本体直接接触焊盘造成短路，也不会因为安装高度过高导致元件在振动环境下出现引线疲劳断裂。如果是立式安装，需要把其中一根引线打弯90度贴紧本体，此时模型的安装高度会比卧式安装高出一个本体直径的尺寸，建模时预留了两种安装方式的姿态参考，方便结构工程师在做器件布局时快速评估空间占用。

　　同系列不同型号的电阻主要差异在于阻值精度、温度系数、脉冲负载能力，但是外形安装尺寸完全通用，这也是建模时把多个同系列型号整合到同一个模型参考里的原因，选型时只要功率等级是0.5W的轴向引线电阻，不管尾缀是OMLT还是MLT，都可以直接套用这个封装模型做布局，不需要重复建库。实际电路调试中，这类电阻的失效模式大多是过功率烧毁、引线焊接不良、膜层受潮阻值漂移，建模时还原的端帽密封结构，也能帮助工艺工程师理解为什么焊接后需要做涂覆防护，避免潮气从端帽和涂装层的缝隙进入内部腐蚀膜层。

　　在做整机三维布线时，这类轴向元件的引线走向经常会和周边的电容、接插件产生干涉，模型里把引线的可弯折范围做了示意，结构工程师可以根据实际板上空间调整引线的打弯角度，不需要重新绘制元件模型，只需要调整引线的折弯参数就能匹配不同的安装空间。另外电阻本体的红色涂装在做整机BOM可视化核对时，也能和周边的蓝色金属膜电阻、黄色碳质电阻形成视觉区分，方便生产过程中的物料核对，减少错料风险。
