CA6140车床带缓冲嵌块传动齿圈结构设计

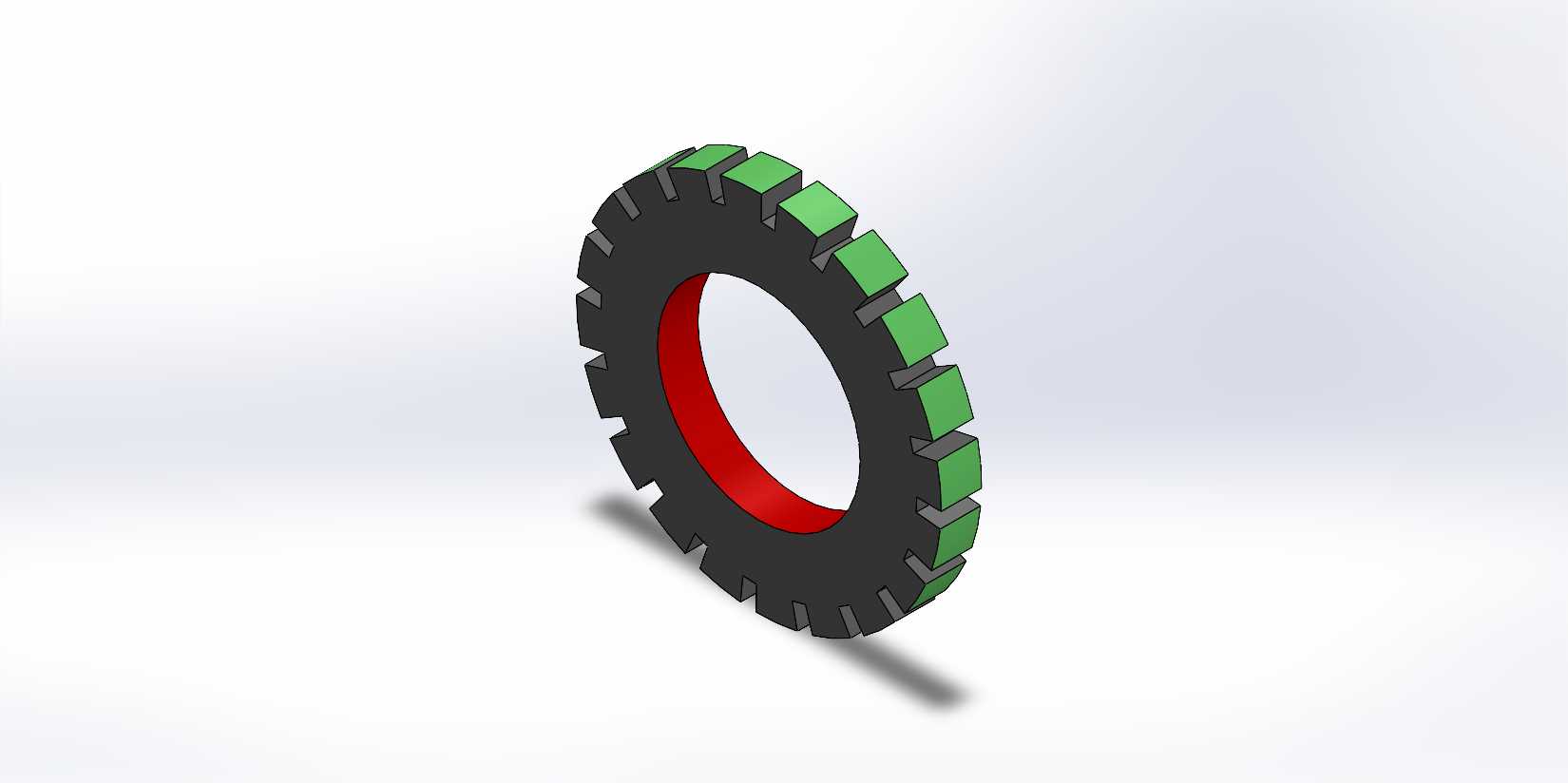

　　在普通卧式车床的主轴传动、进给机构的动力传递链路中，这类带周向缓冲嵌块的齿圈属于重载工况下的改良型传动构件，区别于常规一体式钢质齿圈，其结构设计充分考虑了车床启停、正反转切换瞬间的冲击载荷缓释需求。从实际装配场景来看，该齿圈通常安装在CA6140车床主轴箱的变速传动组末端，与滑移齿轮配合完成不同转速档位的动力衔接，内圈的红色衬层为过盈配合的定位面，加工时需要严格控制内孔圆柱度公差在0.02mm以内，保证与轴系装配后无偏摆，避免高速运转时产生周期性振动影响工件加工表面粗糙度。齿圈本体采用45号钢调质处理作为基体，周向均匀分布的绿色嵌块为改性尼龙材质的缓冲阻尼块，嵌装在齿顶预留的楔形槽内，这种结构并非为了改变齿形啮合参数，

　　而是在齿轮啮合进入、退出的瞬间，通过阻尼块先于齿面接触抵消部分轴向窜动带来的刚性撞击，尤其适合车床频繁正反转加工螺纹、频繁启停进行台阶轴车削的工况，能有效降低齿面点蚀、崩齿的早期失效概率。设计过程中需要重点校核几个边界参数：首先是齿圈的节圆直径要匹配CA6140主轴箱对应档位的中心距要求，安装时的轴向定位台阶宽度要与轴上的隔套尺寸完全适配，避免装配后出现轴向窜动量超差；其次是缓冲嵌块的突出高度要控制在0.3-0.5mm之间，突出量过大会导致啮合间隙过大引发传动异响，突出量过小则无法起到缓冲吸震的作用，嵌块与楔形槽的配合采用过盈0.1mm的压装设计，不需要额外粘接固定，依靠齿圈运转时的离心力与槽体的楔形自锁结构即可保证嵌块不会脱出。

　　从实际使用场景延伸来看，这类结构的齿圈不仅可用于CA6140车床的主轴传动，在同系列的CA6150等普通卧式车床的进给箱传动组中也可适配，只要调整内孔直径与齿形模数即可通用。建模过程中需要注意齿形的渐开线参数要符合GB/T 1356-2001的标准圆柱齿轮参数，齿向公差按照7级精度控制，缓冲嵌块的安装槽要沿齿圈周向均匀分布，相邻槽的角度公差控制在±0.1°以内，保证运转时的动平衡精度，避免高速档位下出现轴系共振。另外，齿圈的内孔衬层采用的是减摩铜合金材质，压装在钢质基体内孔中，在缺少润滑油的极端工况下也能短时间维持与轴的配合面不发生咬合拉伤，相比无衬层的一体式钢质齿圈，维护时仅需更换磨损的衬层与缓冲嵌块即可，不需要整体更换齿圈，

　　能大幅降低设备的后期维护成本。在装配边界上，该齿圈的轴向总宽度要匹配主轴箱内对应安装位置的空间尺寸，齿顶圆直径要保证与箱体内壁留有不小于5mm的安全间隙，避免运转时与箱体发生刮碰，齿圈两端面的平行度公差控制在0.015mm以内，保证与两侧止推垫片贴合均匀，不会出现偏磨。从功能特性上看，该齿圈相比常规传动齿圈，在同等载荷等级下运转噪音可降低8-10分贝，齿面的疲劳寿命可提升30%左右，尤其适合教学实训类场景下频繁操作、工况不规范的车床使用，能减少实训设备的故障停机频次。
