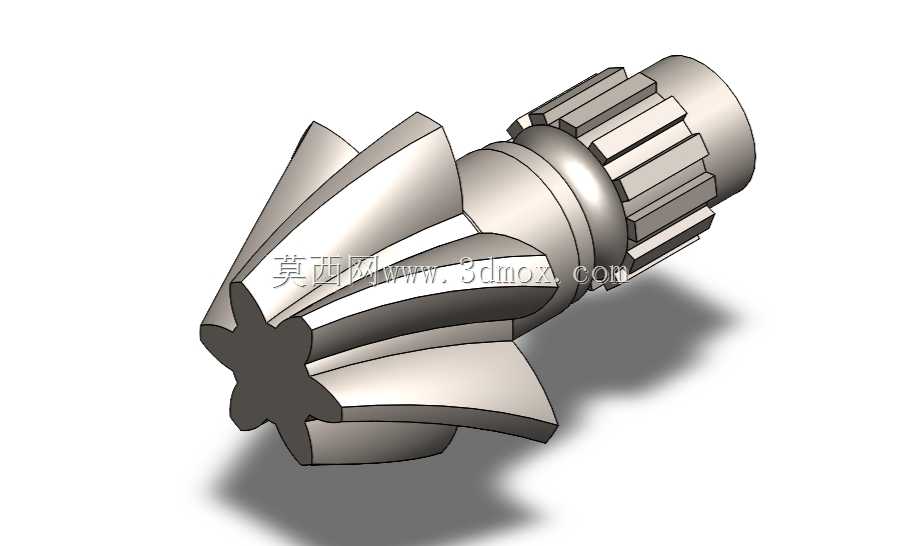

在普通卧式车床的主轴箱传动链路里,这类带花键连接端的锥齿轮承担着交错轴动力换向传递的核心作用,是CA6140系列车床进给系统与主轴传动系统衔接的关键零件。实际装配场景中,该锥齿轮的花键端直接与传动轴配合,依靠渐开线花键的齿侧配合传递扭矩,避免平键连接在频繁正反转工况下的键槽挤压变形问题,适配车床车削螺纹、进给换向时的频繁变载工况。从功能特性来看,该锥齿轮采用螺旋齿形设计,相比直齿锥齿轮,啮合重合度更高,传动过程中齿面接触是渐进式的,能有效降低车床高速运转时的传动冲击与噪声,即使在重切削背吃刀量较大的工况下,也能保证动力传递的平稳性,避免打齿故障。设计阶段首先要匹配CA6140车床的传动比要求,确定锥齿轮的分锥角、模数与齿数参数,
保证与配对锥齿轮的啮合间隙控制在0.1-0.2mm的合理区间,间隙过小会导致齿面润滑不足、运转发热卡滞,间隙过大则会出现换向冲击,影响车削螺纹的螺距精度。齿部的螺旋角设计需要兼顾轴向力的平衡,在保证啮合强度的前提下,让轴承承受的轴向载荷处于所选推力轴承的额定载荷范围内,避免长期运转后轴承过早失效。外形尺寸方面,锥齿轮的大端齿顶圆直径需要适配主轴箱内部的安装空间,不能与箱体内壁、相邻拨叉零件产生运动干涉,花键部分的长度要保证齿轮在滑移换挡时的行程需求,花键的定心方式采用小径定心,保证齿轮运转时的同轴度,减少传动径向跳动。齿面的结构设计上,轮齿的大端与小端采用等顶隙收缩齿设计,保证齿根圆角过渡平滑,降低应力集中系数,在承受冲击载荷时,
齿根位置的弯曲应力分布更均匀,提升齿轮的疲劳寿命。安装边界需要注意,锥齿轮的轴向定位台阶面要与传动轴的轴肩紧密贴合,装配时需要调整配对齿轮的轴向位置,保证接触印痕位于齿面中部偏齿顶位置,避免出现边缘接触导致的齿面局部磨损过快。花键部分的末端设计有倒角,方便装配时顺利插入配合花键套,齿轮的轴颈位置需要预留润滑脂槽,保证运转过程中花键配合面能得到持续润滑,减少磨损。在实际机床运维场景中,这类锥齿轮属于易损传动件,当车床出现进给传动异响、车削端面出现振纹时,往往需要检查该锥齿轮的齿面磨损情况与啮合间隙,建模时还原的齿形精度、花键参数直接影响替换零件的适配性,不需要二次修配就能直接装配使用。建模过程中,
齿形的生成需要严格按照锥齿轮的展成原理,先绘制大端渐开线齿廓,再沿分锥母线投影到小端截面,通过螺旋线引导扫掠生成螺旋齿面,保证齿形的啮合精度,花键部分的参数按照GB/T 3478.1的渐开线花键标准绘制,保证齿厚、齿距的公差符合传动要求。齿轮的非配合面做了简化处理,去掉了不必要的工艺倒角与退刀槽细节,在保证装配尺寸准确的前提下,减少模型的冗余面,方便装配仿真时的运算效率。这类锥齿轮除了应用在CA6140车床上,也可适配同规格的其他普通卧式车床、铣床的进给传动箱,只要传动比、安装尺寸、连接花键参数匹配,就能实现动力的交错轴传递,在机床大修、备件替换场景中,精准的三维模型能帮助加工人员快速生成数控加工程序,减少测绘时间,提升备件加工的效率与精度。需要注意的是,该齿轮的齿部热处理硬度需要达到HRC48-52,保证齿面的耐磨性,建模时不需要体现热处理层,但结构设计上要保证齿根的厚度足够,避免淬火后出现齿根裂纹。
- 上一篇:齿轮齿条直线回转传动啮合机构
- 下一篇:CA6140机床用辐板式直齿圆柱齿轮结构设计
- 全部评论(0)
- 模板大小: 514.22 KB
- 售价:5金币
- 下载次数: 17
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 齿轮
