CA6140车床用双输出轴齿轮传动蛋盘

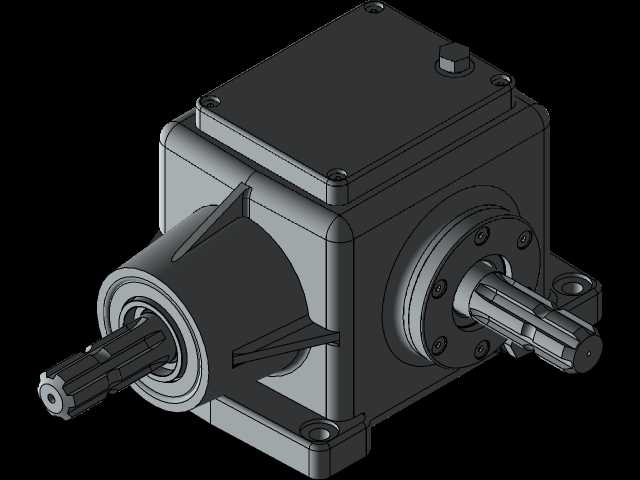

　　在普通卧式车床的进给传动链布局中，这类双输出轴的齿轮传动箱体常被用于主轴端到进给机构的动力分流环节，也就是车间里常说的蛋盘部件，它的安装位置通常卡在主轴箱下方的床身安装平面上，承担着把主轴输出的恒定转速按固定传动比拆分传递给光杆、丝杆两个执行端的作用，日常车削外圆、端面、螺纹的走刀动作，都要靠这个部件完成动力的换向与分流。从结构设计逻辑来看，整个箱体采用方形封闭式铸钢壳体，壳体壁厚按长期承受交变传动载荷的要求做了等强度设计，四个角的安装凸台预留了沉头螺栓孔，安装时直接贴合床身的加工基准面，靠螺栓锁紧即可完成定位，不需要额外做调整垫片的配磨，安装边界的尺寸完全匹配CA6140车床的原有安装位，替换原厂件时不需要对床身做任何二次加工。

　　壳体两侧伸出的花键输出轴做了不同的轴径设计，对应连接光杆和丝杆的连接套，花键齿形采用渐开线设计，相比矩形花键能承受更大的传动扭矩，轴端的中心孔保留了加工基准，后期维修磨轴时可以直接顶持定位。输入侧的法兰端面上均匀分布了六个螺栓孔，和主轴箱的输出端法兰直接对接，法兰止口的配合公差选了H7/h6的间隙配合，既能保证装配时的同轴度，又不会因为过盈配合导致拆装困难。箱体顶部的注油螺塞位置做了凸起设计，避免日常加注润滑油时油液顺着箱体表面流到床身导轨上，底部的放油孔位置选在壳体最低处，换油时可以完全排空箱体内积存的铁屑与旧油，不会有残留死角。内部的齿轮传动副采用斜齿圆柱齿轮搭配，相比直齿齿轮传动时的噪音更低，承载能力更强，

　　齿轮的支撑轴承选了圆锥滚子轴承，可以同时承受径向力和轴向力，适配车削加工时走刀方向切换带来的轴向冲击，轴承端盖处的密封采用骨架油封结构，能有效防止箱体内的润滑油泄漏，同时阻挡外部的铁屑、切削液进入箱体内部磨损齿轮。在实际车间使用场景里，这个部件的故障点通常出在输出轴的花键磨损和轴承间隙过大上，设计时特意把输出轴做成了可单独拆卸的结构，不需要完全拆开整个箱体就能更换输出轴和轴承，大幅降低了设备维修的停机时间。壳体外部的加强筋布置在输入法兰和输出轴的衔接位置，刚好对应传动时的应力集中区域，不用额外增加壳体壁厚就能提升整体刚性，避免满负荷走刀时箱体出现形变导致齿轮啮合间隙变大、加工表面出现振纹的问题。

　　两个输出轴的中心距严格匹配CA6140车床原有光杆、丝杆的中心距参数，装配时不需要调整两个执行件的位置，直接插入连接套就能完成动力衔接，轴伸长度也做了精准控制，既不会因为轴伸过短导致连接套啮合长度不足打滑，也不会因为轴伸过长和床身的其他防护部件产生干涉。日常维护时只需要按周期通过顶部注油孔加注规定牌号的齿轮油，定期检查输出轴处的油封有没有渗漏，就能保证整个部件长期稳定运行，不需要做额外的特殊保养。
