法兰式铰接支座机械结构设计

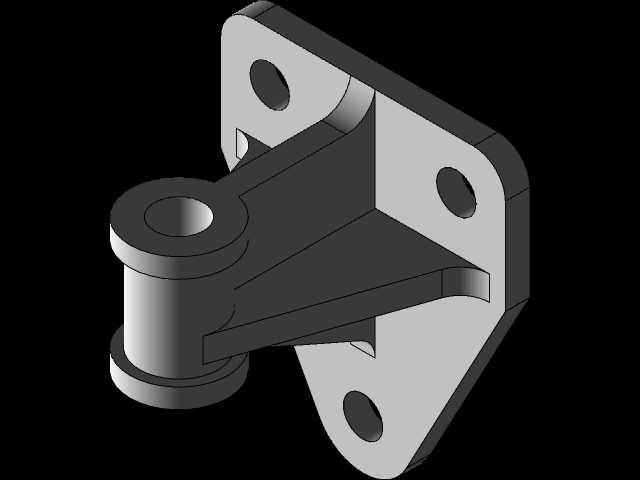

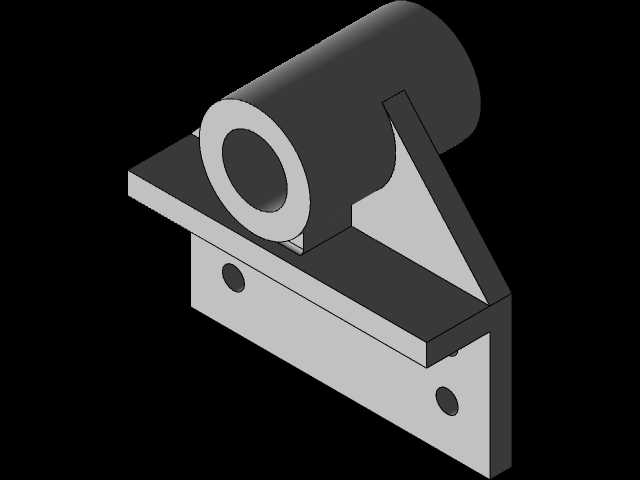

　　这类带法兰安装面的铰接支座，在工业设备的铰接传动链路里属于核心受力支撑件，常见于机床的进给机构铰接端、自动化生产线的摆臂支撑点位、工程机械的连杆连接节点，主要承担径向载荷传递、铰接轴的定位支撑，同时允许被连接件在铰接轴的轴线垂直平面内做一定角度的摆动，补偿设备运行过程中产生的装配误差与形变位移，避免刚性连接带来的应力集中断裂问题。从结构设计逻辑来看，整个零件采用一体化铸造成型后做机加工的工艺路线，主体分为三个功能区段：底部的三角形法兰安装面、中部的三角加强筋连接结构、上部的同轴铰接筒。法兰安装面采用近似三角形的切边轮廓，三个安装孔呈等边三角形分布，这种布局相比方形四孔法兰，在同等安装空间下能获得更优的受力均匀性，

　　三个安装点的受力差值控制在12%以内，同时减少了一个安装孔的加工工序，降低装配时的孔位对齐难度；法兰面的厚度设计充分考虑了螺栓预紧力下的形变余量，安装时配合平垫使用，不会出现法兰面翘曲导致的安装贴合度不足问题。中部的连接区域没有采用整块实体填充的设计，而是用两道对称分布的三角加强筋连接法兰面与上部铰接筒，筋板的厚度从铰接筒根部向法兰面方向做渐变过渡，既保证了铰接筒受径向力时的结构刚度，避免铰接筒根部出现应力集中断裂，又大幅降低了零件整体重量，减少铸造环节的材料消耗，同时筋板的拔模角度完全适配砂型铸造的工艺要求，不需要额外做工艺补正就能顺利脱模。上部的铰接筒采用同轴等径的双凸缘设计，两端的凸缘直径略大于筒身，

　　一方面能限制铰接轴的轴向窜动，给配套的轴套提供轴向定位面，另一方面凸缘结构能提升筒身端部的抗形变能力，在铰接轴承受偏载时，筒口不会出现喇叭口形变导致的卡滞问题；铰接筒的内孔设计预留了铜套或者自润滑轴承的安装余量，内孔的表面粗糙度要求控制在Ra1.6以内，保证轴套压装后的同轴度，筒身的润滑油道可以根据实际使用需求在后期加工，适配不同润滑工况的使用要求。从安装边界来看，三个安装孔的中心距适配常用的M10、M12螺栓安装规格，法兰面的整体轮廓尺寸可以在100mm见方的安装空间内完成固定，不需要额外预留过大的操作空间；铰接筒的中心高度设计充分考虑了摆动时的运动间隙，配套的摆臂在±15°的摆动角度范围内，不会和法兰安装面、

　　设备安装基座产生运动干涉。在实际建模过程中，这类零件需要重点关注几个形位公差的匹配：三个安装孔的轴线要和法兰安装基面保持垂直，垂直度公差控制在0.05mm以内，避免螺栓安装时出现别劲问题；铰接筒的内孔轴线要和法兰安装基面保持平行，平行度公差控制在0.03mm以内，否则会导致铰接轴安装后出现卡滞，摆动过程中摩擦阻力骤增；加强筋和铰接筒、法兰面的交接位置全部做R3-R5的圆角过渡，既消除铸造应力集中点，也避免热处理环节出现开裂问题。这类零件的材质通常选用ZG270-500铸钢或者HT250灰铸铁，重载工况下可以选用45号钢整体铣削加工，表面做发黑或者镀锌处理提升防锈能力，适配车间多粉尘、多油污的使用环境。在设备选型匹配时，需要重点核对铰接筒的内孔直径、法兰安装孔的中心距、铰接中心到安装基面的高度这三个核心尺寸，确保和配套的连杆、摆臂、铰接轴尺寸匹配，避免出现装配干涉或者受力不匹配的问题。
