艾利逊变速箱换挡操控终端结构设计

　　商用车、工程机械设备的传动系统操控链路里，换挡操控终端是连接驾驶员操作意图与变速箱执行逻辑的核心交互部件，这款艾利逊变速箱配套的换挡操控单元，主要适配匹配艾利逊自动变速箱的重型载货车、矿用工程设备、大型客运车辆以及特种作业装备，安装在驾驶舱主操控区域的仪表台或扶手箱预留位，替代传统机械换挡杆的硬连接结构，通过电控信号传递挡位指令，大幅降低传动链路的机械磨损，同时优化驾驶舱的布局空间。

　　从实际使用场景来看，这类电控换挡终端需要应对驾驶舱内复杂的工况环境，包括持续的振动、高低温交变、灰尘侵入以及操作人员的频繁按动操作，因此在结构设计上做了多维度的适配。整体壳体采用耐油、耐候的工程塑料一体注塑成型，边缘做了圆弧过渡处理，避免尖锐棱角在车辆颠簸时对驾乘人员造成磕碰，壳体的安装卡扣与定位柱布局在底部四周，匹配标准的车载电控单元安装孔位，安装时不需要额外定制转接支架，直接卡入仪表台预留安装位即可完成固定，安装边界的长宽尺寸控制在常规车载操控单元的通用规格范围内，厚度适配多数商用车仪表台的内部安装空腔，不会与内部的线束、其他电控模块产生干涉。

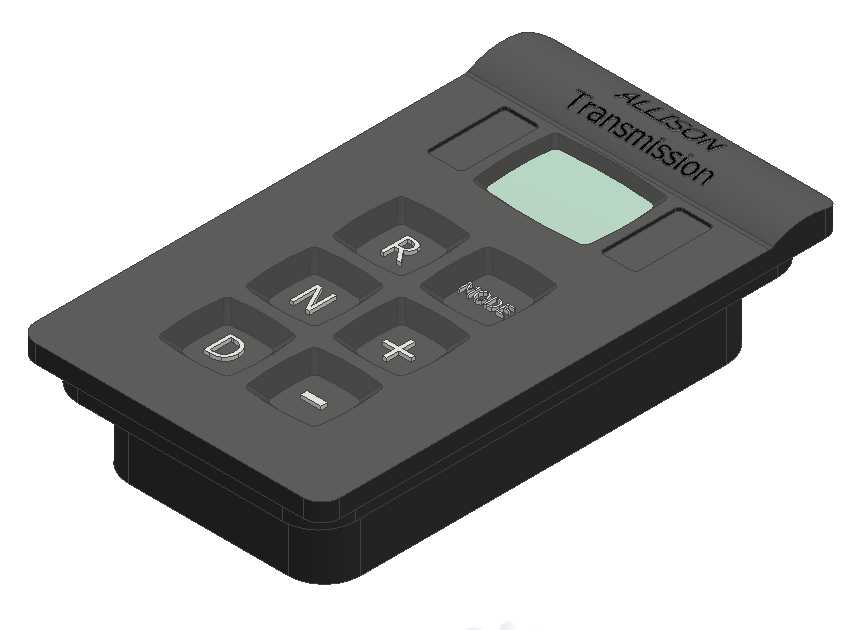

　　操控面板的按键布局完全贴合重型车辆驾驶员的操作习惯，最上方设置小块液晶显示窗口，用于实时显示当前挡位状态、变速箱运行参数以及故障提示信息，显示窗口采用磨砂防眩光的PC材质覆盖，避免阳光直射时产生反光影响读取效果。按键区域按照挡位逻辑排布，R挡（倒车挡）、N挡（空挡）、D挡（前进挡）三个常用行车挡位沿斜向依次排列，按键表面做了内凹的弧度处理，同时搭配凸起的挡位标识，驾驶员不需要低头观察，仅凭触感就能区分不同挡位，降低驾驶过程中的视线偏移风险。功能按键区域设置了模式切换、功能确认等辅助按键，满足变速箱不同工作模式的切换需求，每个按键的按压行程设计在2mm左右，按压力度控制在适中区间，既避免车辆行驶振动导致的误触发，也不会因为按键过硬造成操作疲劳。

　　内部结构设计上，按键下方采用硅胶导电触点搭配PCB控制板的成熟方案，硅胶垫具备良好的密封性能，能够阻挡灰尘、溅洒的液体渗入内部电路板，提升部件的使用寿命，PCB板上集成了信号处理模块与CAN通讯接口，能够直接对接车辆的CAN总线网络，将挡位信号实时传输给变速箱TCU控制单元，信号传输延迟控制在毫秒级，保证换挡操作的响应速度。壳体的拼接缝隙处设计了密封胶条安装槽，组装时嵌入橡胶密封胶条，整体防护等级达到IP54级别，能够应对驾驶舱内常见的灰尘、液体泼溅场景，适配工程车辆、矿用设备等恶劣作业环境下的使用需求。

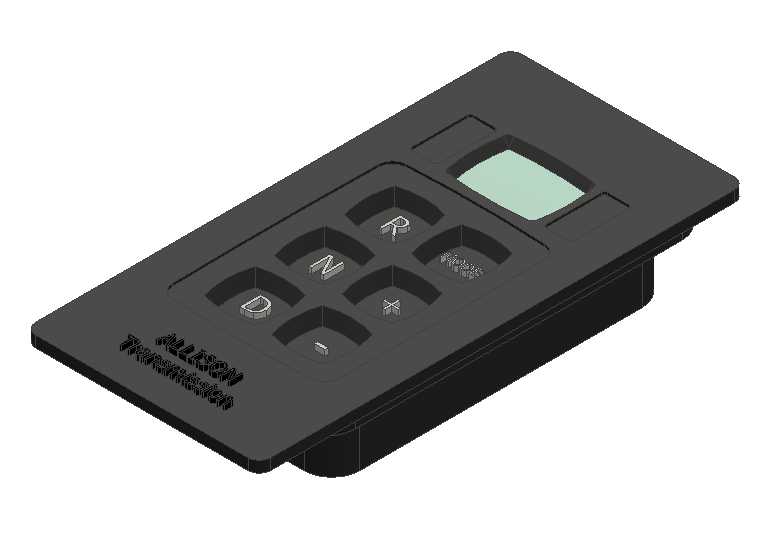

　　在建模细节处理上，这款模型完整还原了实物的所有结构特征，包括壳体表面的品牌丝印标识、按键上的挡位字符、显示窗口的分层结构、底部的安装定位结构以及接口位置，所有的拔模角度、壁厚、圆角特征都按照实际注塑工艺要求设置，壳体壁厚均匀控制在2.5mm，既保证结构强度，也避免注塑过程中出现缩痕、翘曲等工艺缺陷。按键与壳体之间的配合间隙控制在0.3mm，既保证按键活动顺畅，也不会出现过大的间隙导致晃动，完全符合车载零部件的装配公差要求。对于结构设计从业者来说，这款模型可以作为车载电控操控单元结构设计的参考案例，学习商用车操控部件的人机工程设计思路、密封结构设计方法以及注塑件的工艺处理技巧；对于设备选型人员来说，可以通过模型直观了解该款换挡终端的外形尺寸、安装点位与接口布局，提前在整车设计阶段完成安装位置的预留与线束走向的规划，减少后期样件试装时的干涉问题。

　　不同于乘用车辆的电子换挡机构，这类适配重型自动变速箱的操控终端更侧重可靠性与操作容错性，所有的按键标识都采用大字体、高对比度设计，即便在光线较差的作业环境下也能快速识别，按键的触发逻辑设置了防误触机制，需要按动到设定行程才会触发信号输出，避免车辆行驶过程中因为肢体误碰导致的挡位误切换，保障行车与作业安全。显示窗口的倾斜角度也经过人机工程优化，安装完成后屏幕法线刚好对准驾驶员的正常坐姿视线角度，不需要刻意调整视角就能清晰读取屏幕显示的信息，长时间驾驶也不会因为频繁观察挡位状态产生视觉疲劳。
