拖车用304不锈钢简易挡泥结构设计

　　在短途场内转运拖车、厂区平板拖挂车的日常运行场景里，车轮带起的泥水、碎石、加工碎屑飞溅问题一直是运维环节容易忽略的细节，尤其是机械加工车间周边的转运通道，地面常残留切削液混合铁屑、焊渣等杂物，车辆行驶时这些杂物被轮胎裹挟甩出，很容易击打拖车承载的精密加工件表面造成磕碰划伤，或是飞溅到周边作业人员的工装、防护装备上，既影响转运物料的外观质量，也存在一定的安全隐患，这款挡泥结构就是针对这类使用场景做的适配设计。

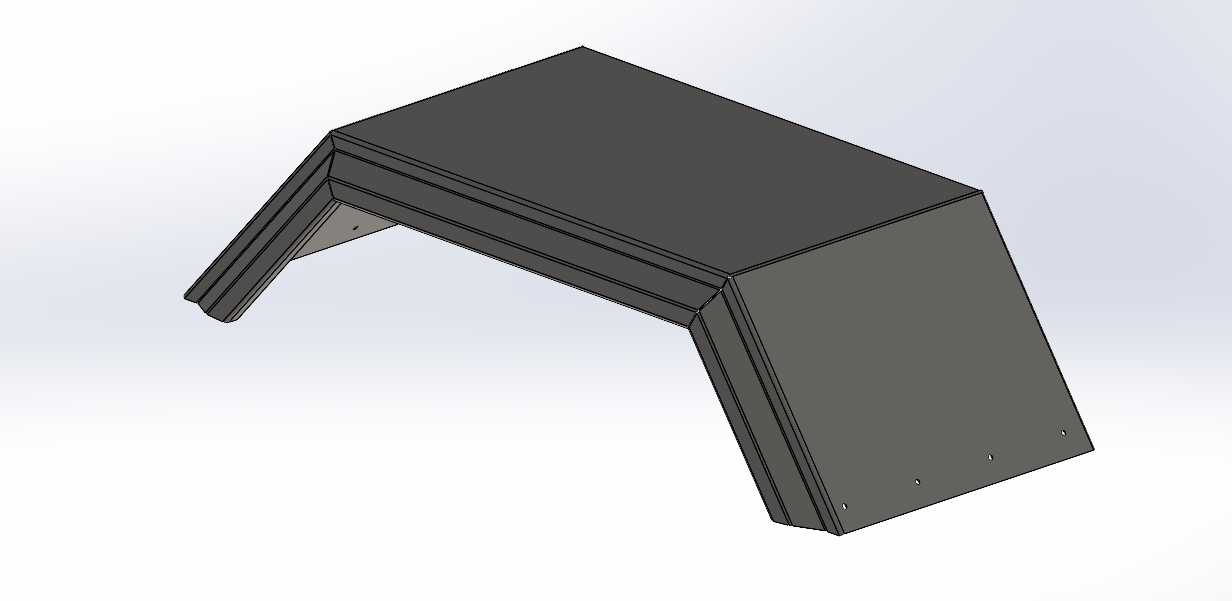

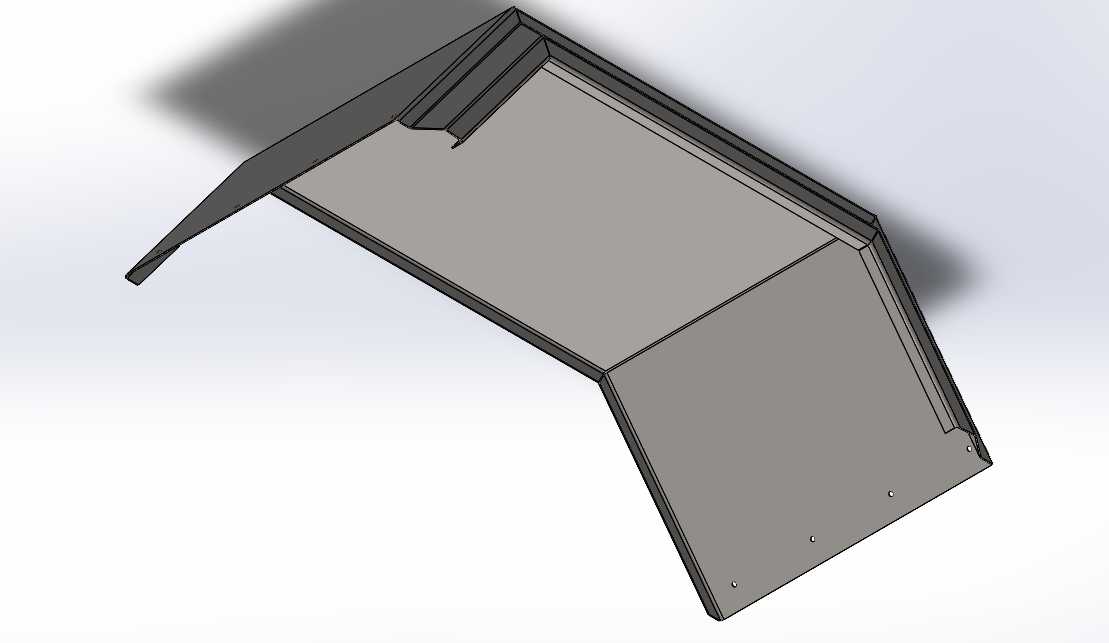

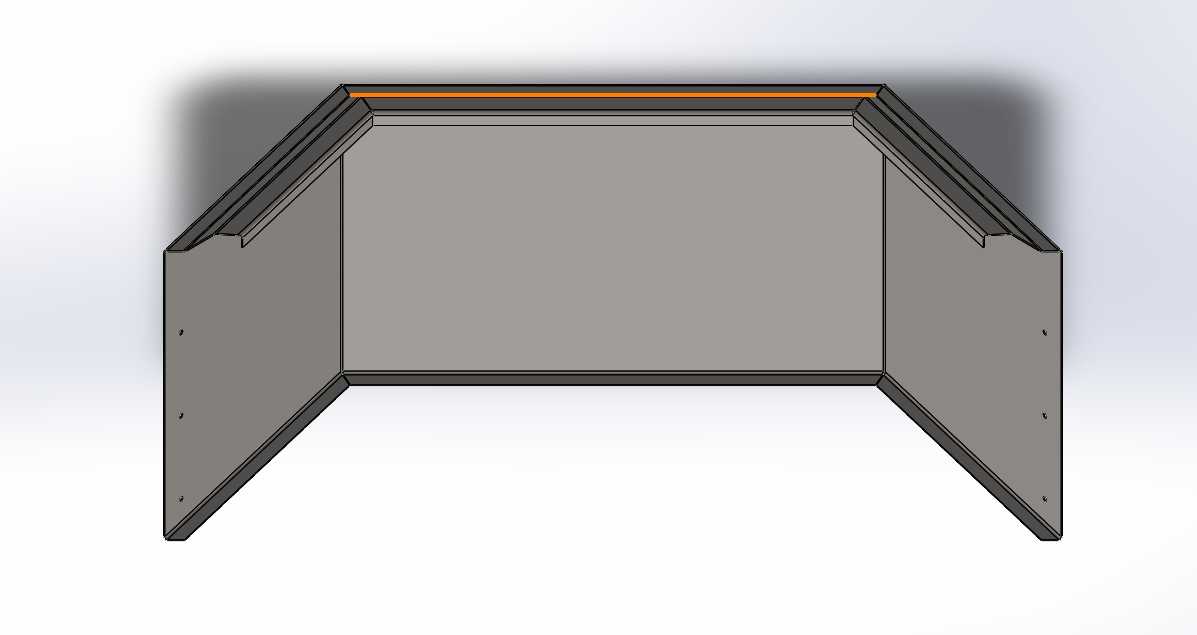

　　整个构件采用1.5mm厚度的304不锈钢板材做钣金折弯成型，没有额外的焊接拼接工序，所有折边均采用数控折弯一次成型，折边处预留了均匀的安装孔位，孔位间距按照常规拖车车架的轮侧安装横梁间距做了适配，安装时不需要额外在车架上做大规模打孔改造，直接用标准螺栓就能完成固定，后期维护更换时拆卸也十分便捷。从结构形态上看，挡泥板采用了三面围合的罩式结构，顶部覆盖轮胎正上方的区域，两侧折边向下延伸到轮胎侧面三分之二的高度，既能够阻挡轮胎正向甩出的杂物，也能避免轮胎侧向挤压积水时产生的侧溅，折边末端做了小角度的外翻卷边处理，一方面可以消除钣金裁切后的锐边，避免安装和维护过程中划伤操作人员，另一方面卷边结构也能提升整个钣金件的结构刚度，减少车辆行驶过程中产生的共振异响。

　　设计过程中重点考虑了钣金加工的工艺可行性，所有折弯内角都预留了和板材厚度匹配的折弯圆角，避免折弯处出现应力集中导致的板材开裂，整个构件没有复杂的曲面造型，不需要做冲压开模，常规的数控剪板、折弯设备就能完成加工，小批量制作时的加工成本很低，也方便使用单位根据自身拖车的轮胎尺寸做快速的尺寸调整。安装边界上，这款挡泥结构适配直径600-700mm的常规工业拖车轮组，安装后挡泥板内表面和轮胎胎面的最小间隙控制在30mm以上，既不会因为间隙过小在轮胎颠簸跳动时产生摩擦干涉，也不会因为间隙过大降低挡泥防护的效果，顶部的平面结构还可以临时粘贴反光标识，提升厂区内拖车行驶时的辨识度。

　　不同于民用车辆上采用塑料材质制作的挡泥板，这款不锈钢材质的挡泥结构抗冲击性能更强，在厂区内行驶时即使被较大的金属碎屑、焊渣击打也不会出现开裂破损，304材质本身的防锈性能也能适应切削液、车间清洗水的腐蚀环境，不需要额外做表面喷涂处理，长期使用也不会出现锈迹脱落污染转运物料的问题。结构上没有多余的冗余设计，整体重量较轻，安装后不会给拖车增加过多的额外负载，折边的加强作用让整个构件即使在长期颠簸的工况下也不会出现变形下垂的问题，针对拖挂车经常需要倒车、转弯的工况，挡泥板的后侧折边做了斜切处理，给轮胎的转向摆动预留了足够的空间，不会在大角度转弯时和轮胎、车架产生运动干涉。

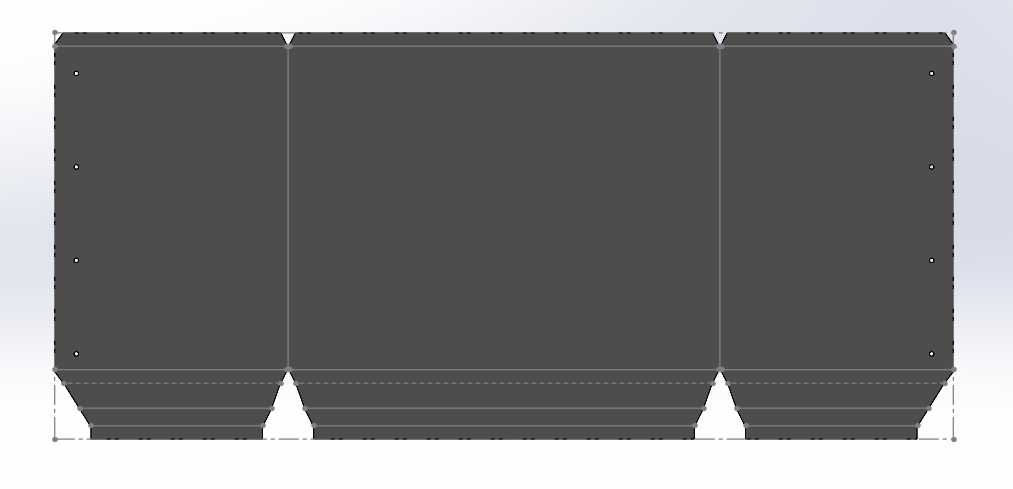

　　在实际配套使用中，这类挡泥结构不仅可以用在手动平板拖车上，也可以适配厂区内的电动牵引拖车、物料周转台车，只需要根据实际轮距调整安装孔位的固定位置即可，不需要对结构本身做修改。钣金展开下料时的板材利用率很高，单块挡泥板的下料板材没有多余的废料，加工过程中的工艺路线很短，从下料到折弯成型再到安装孔冲压，单批次加工的效率很高，对于设备维护部门来说，甚至可以利用车间的边角余料自行加工制作，不需要专门采购定制配件。结构表面没有复杂的凹槽、死角，日常清理时只需要用高压水枪冲洗就能将附着的泥污、铁屑清理干净，不会出现杂物积存在构件缝隙中难以清理的问题，长期使用的维护成本很低。
