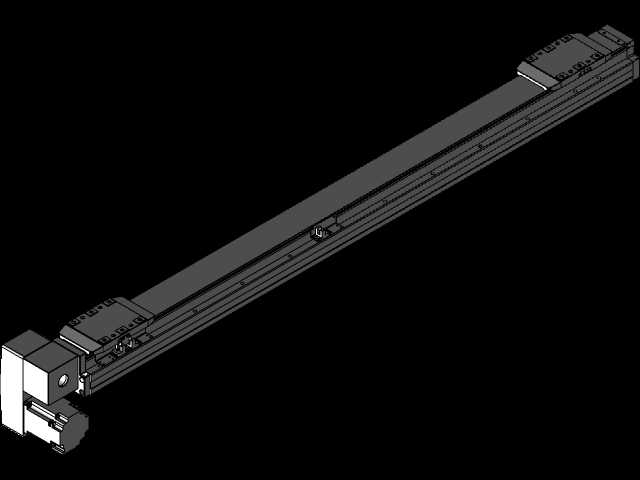

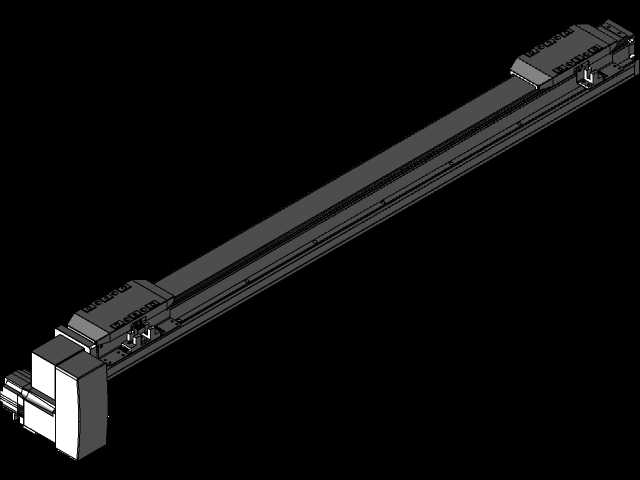

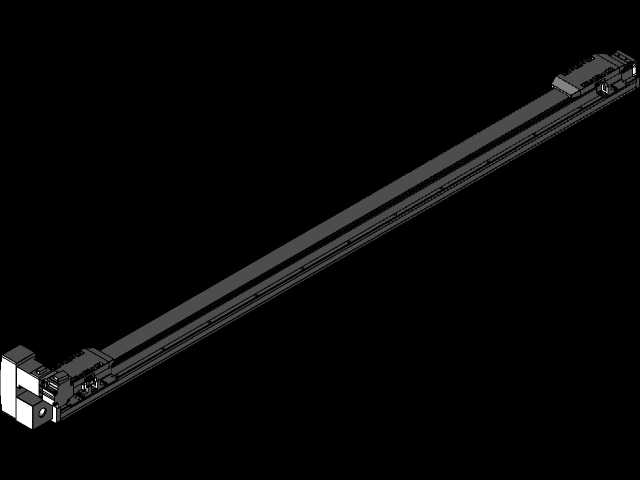

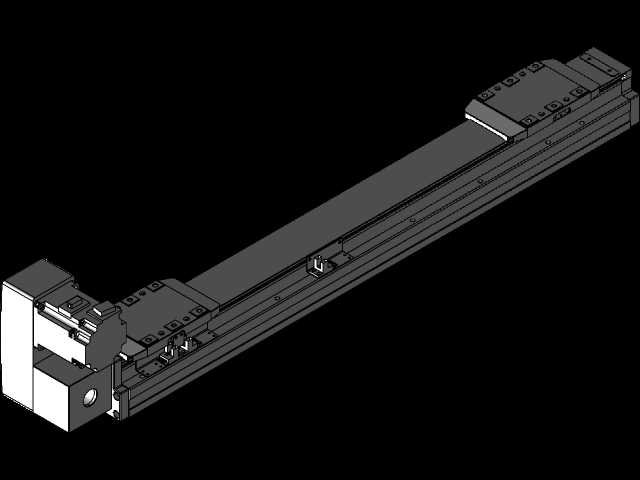

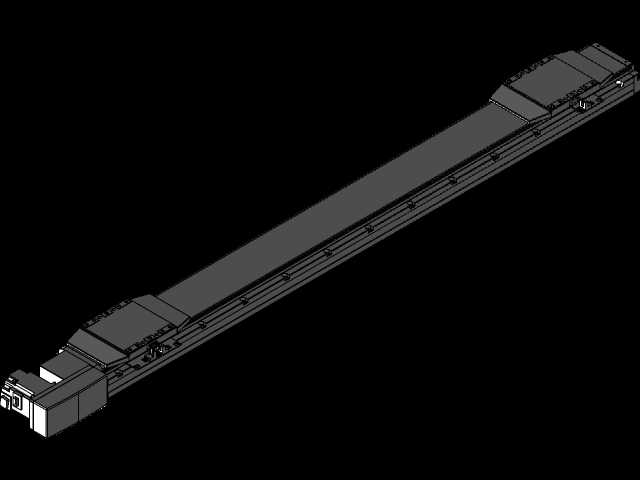

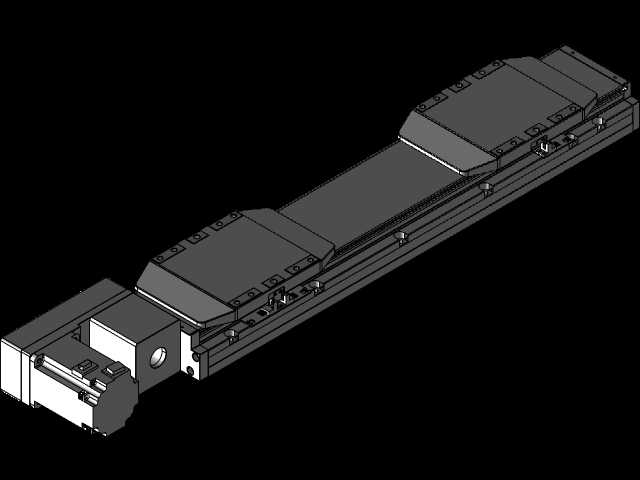

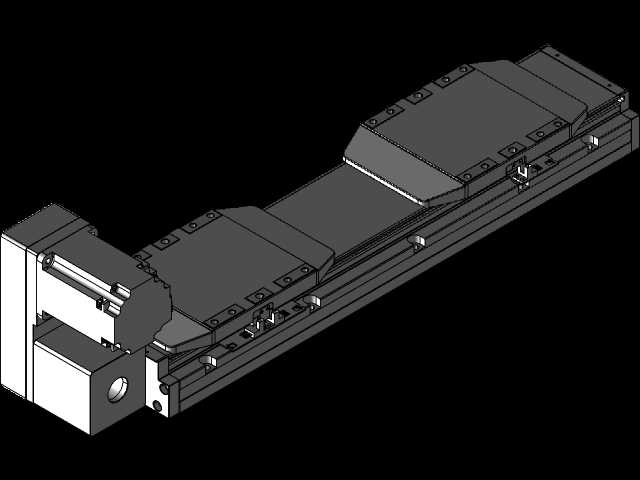

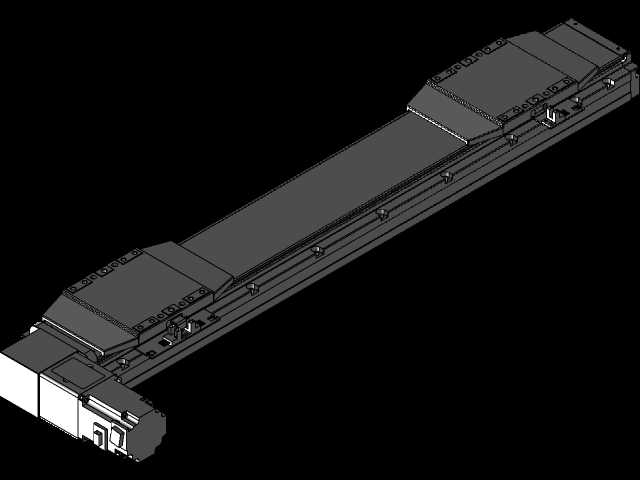

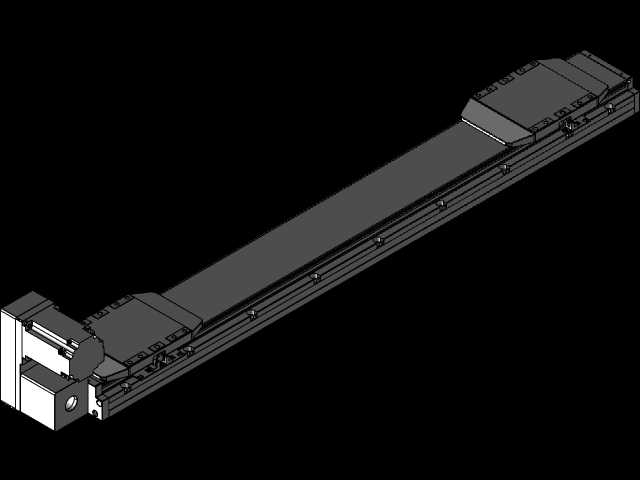

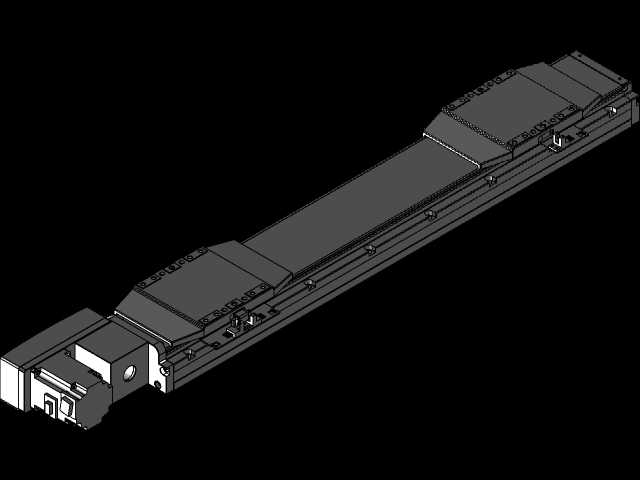

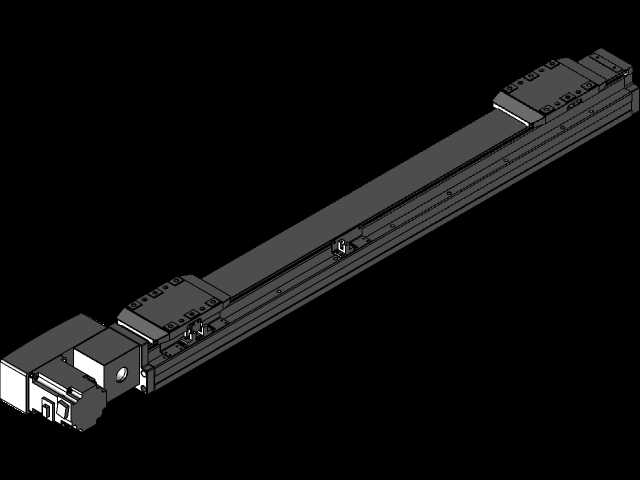

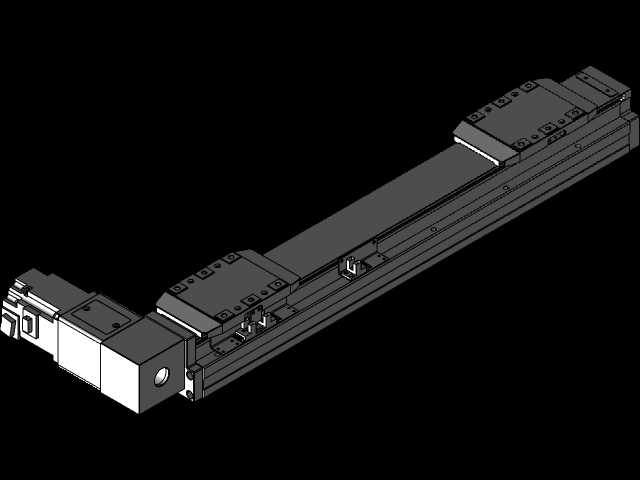

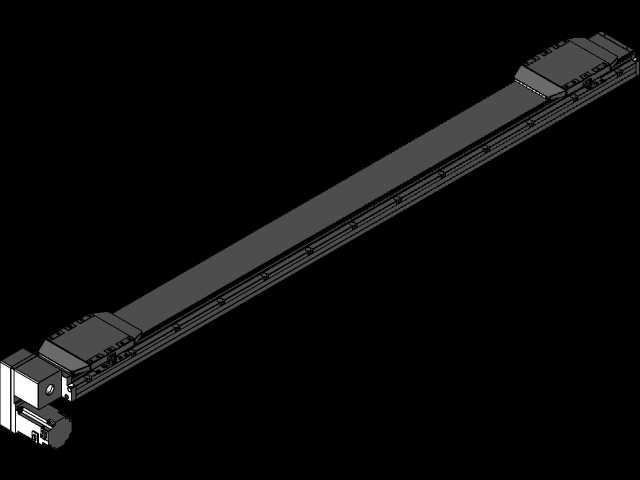

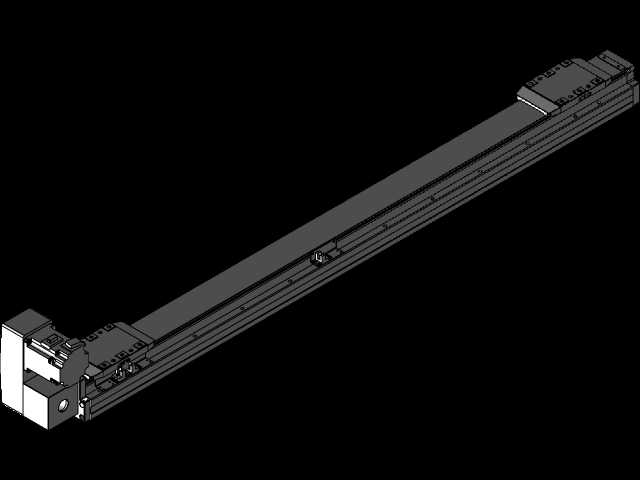

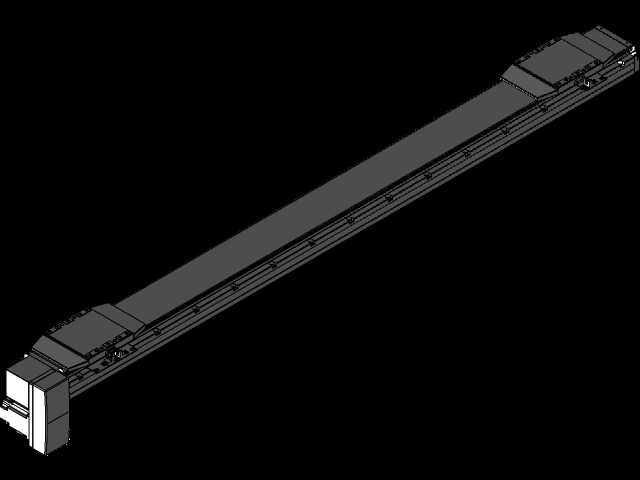

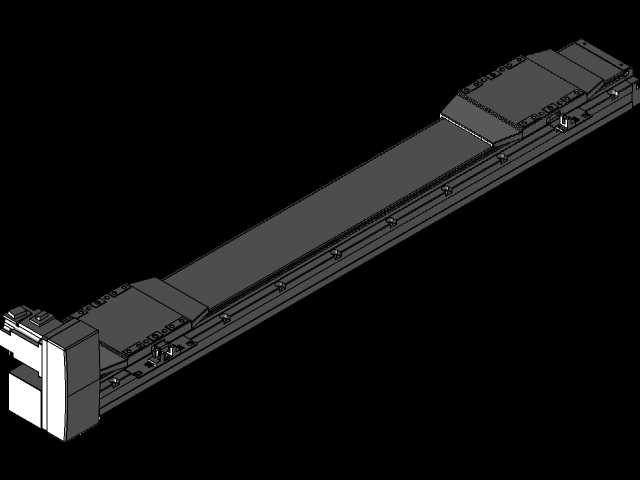

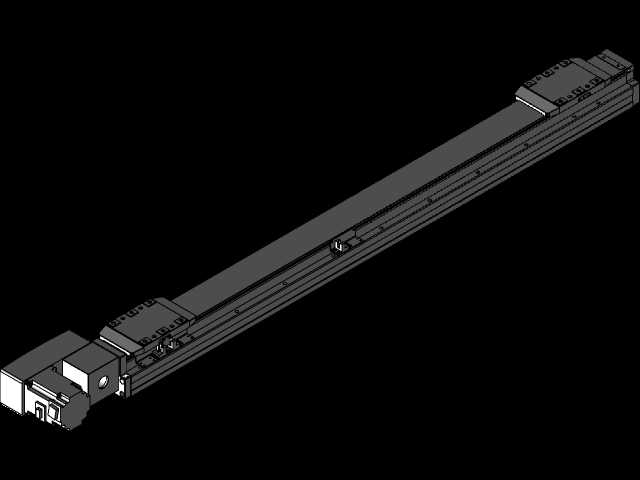

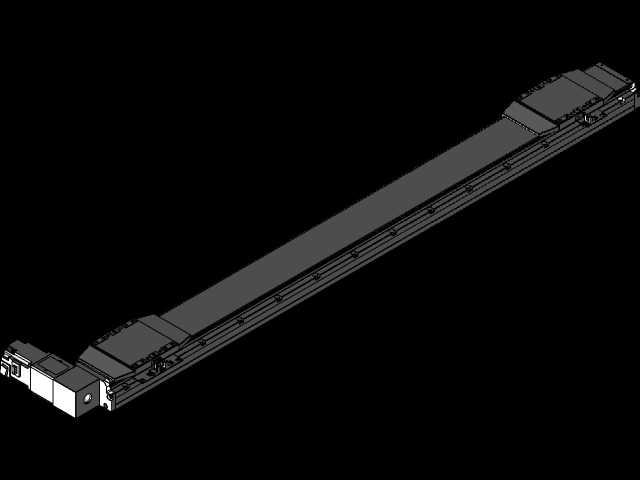

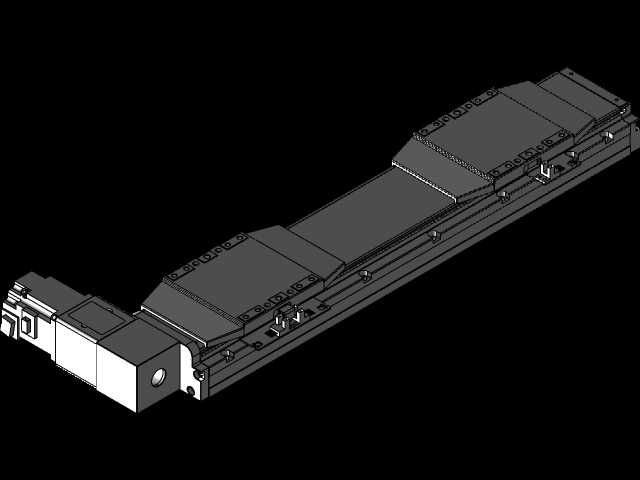

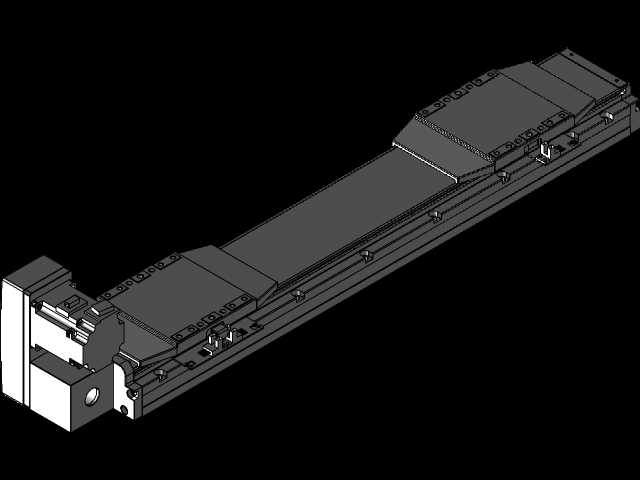

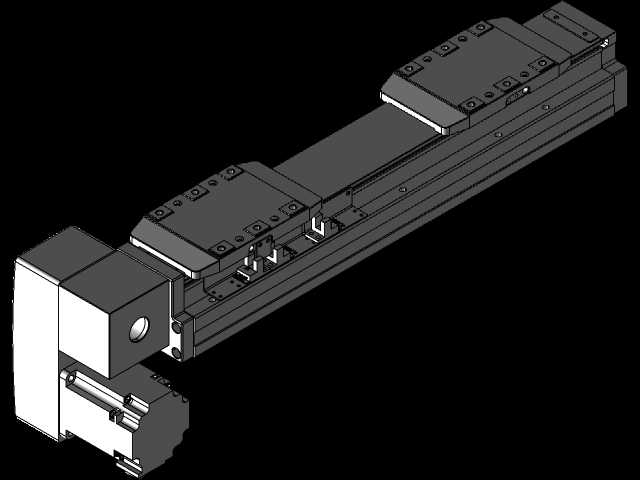

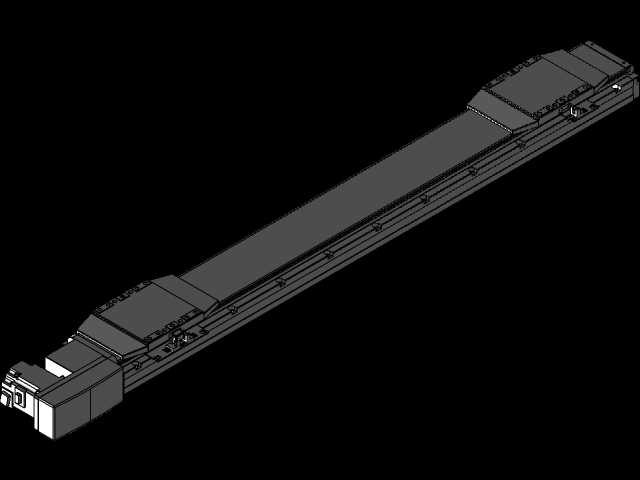

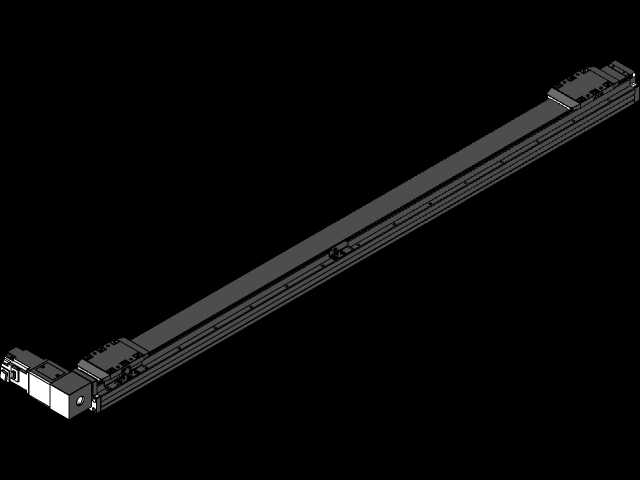

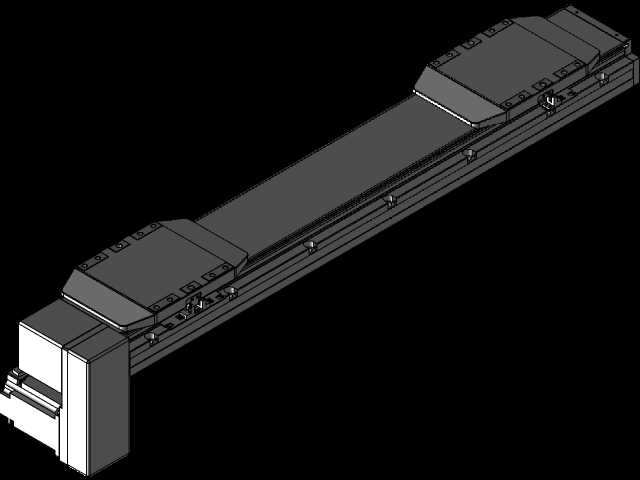

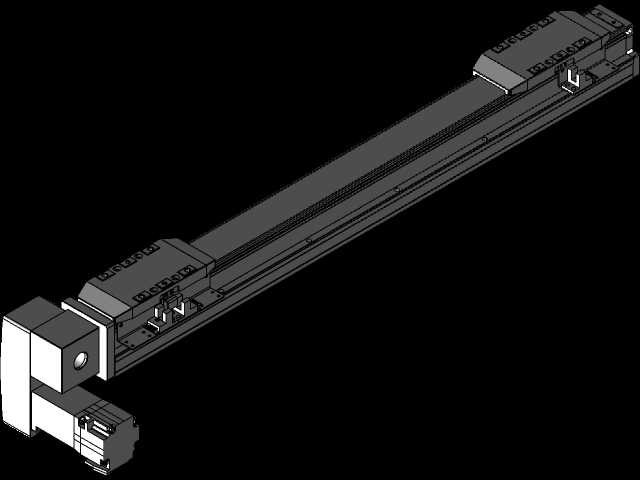

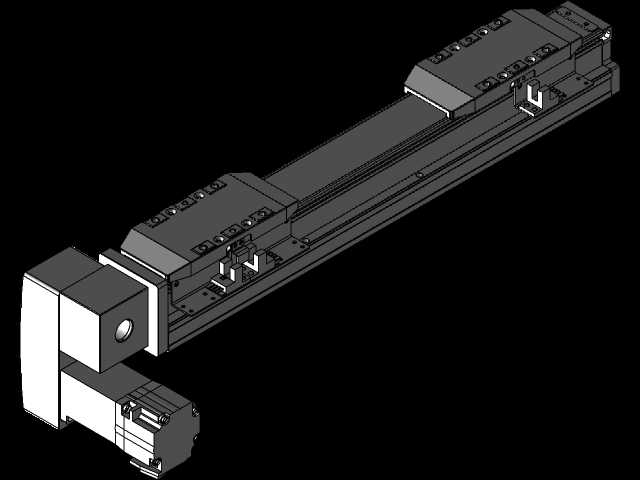

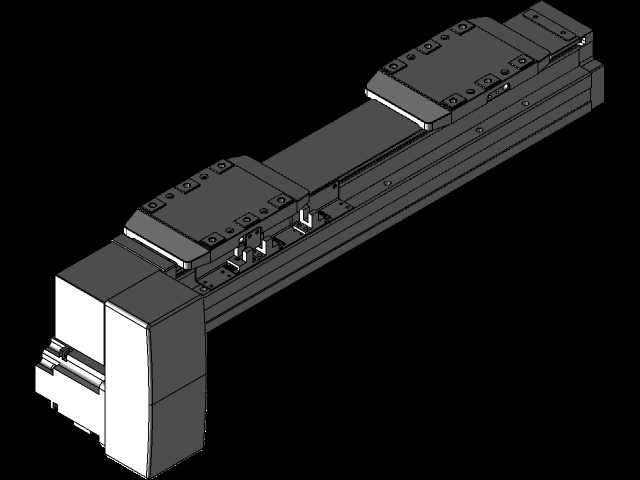

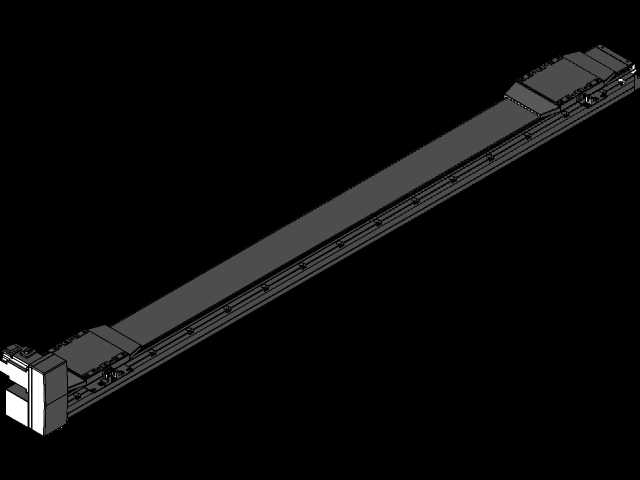

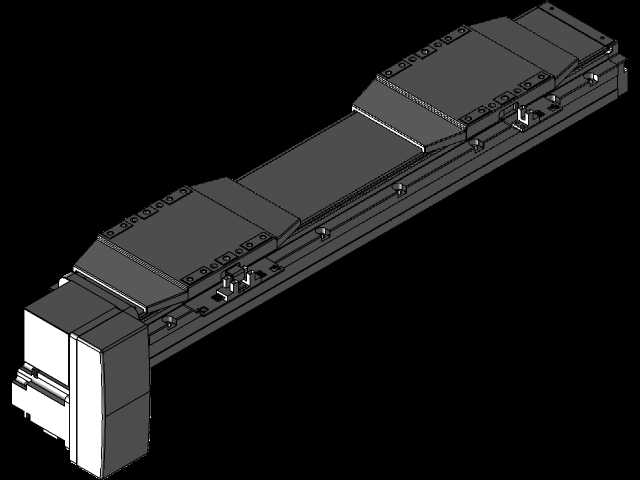

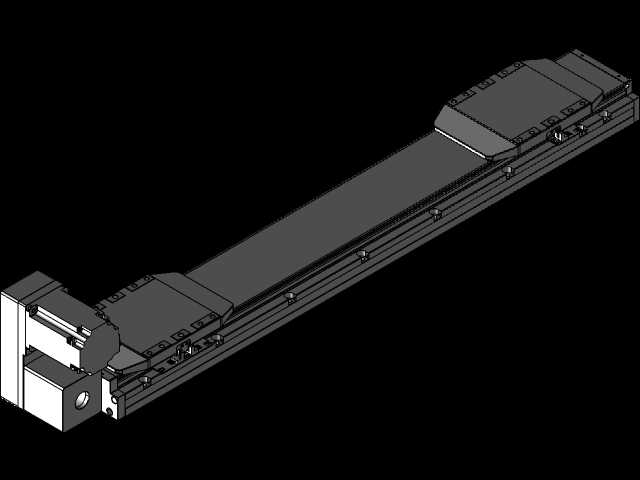

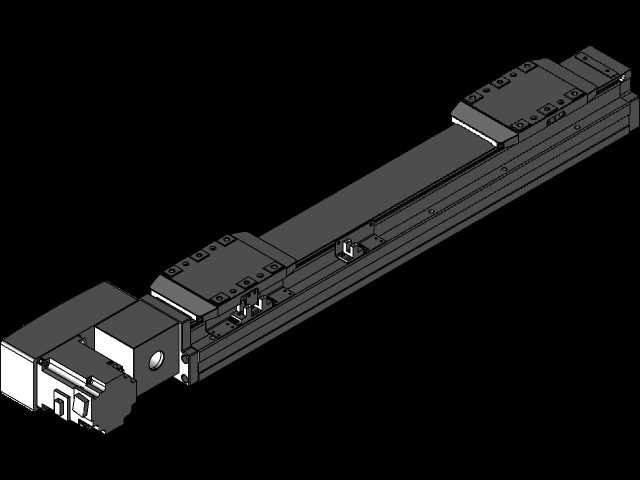

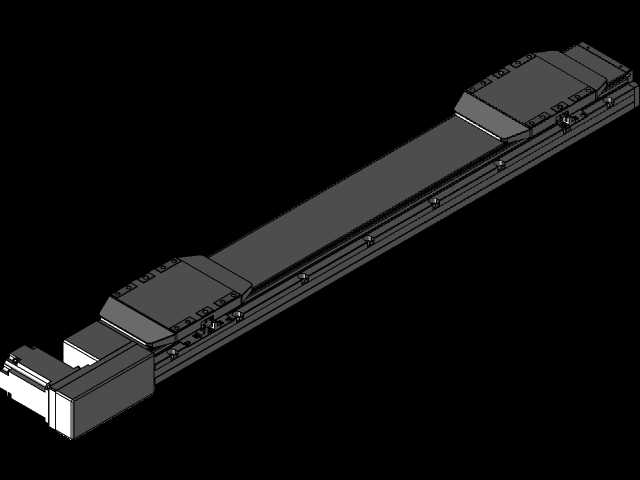

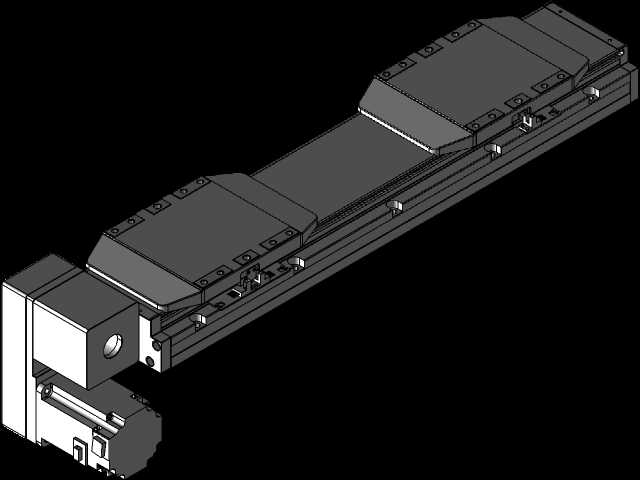

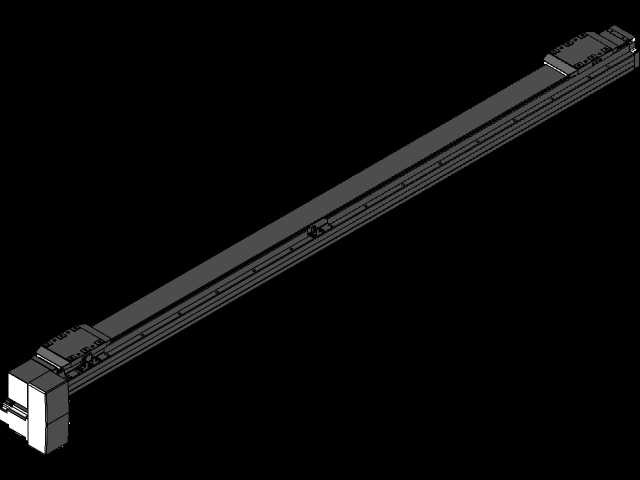

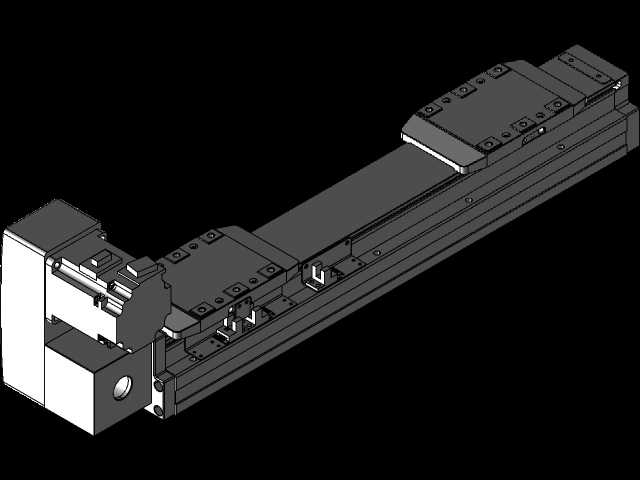

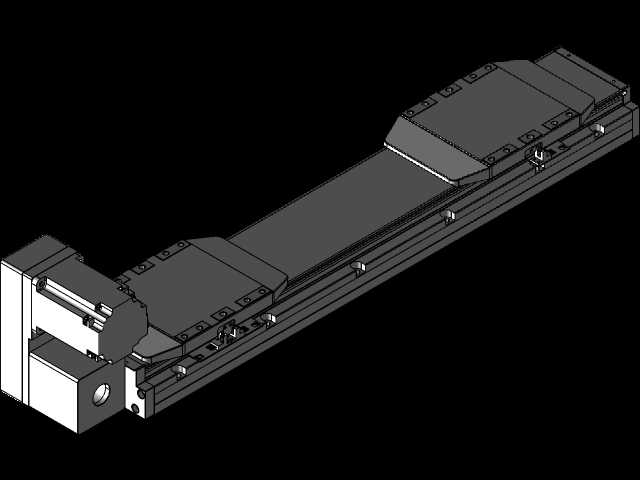

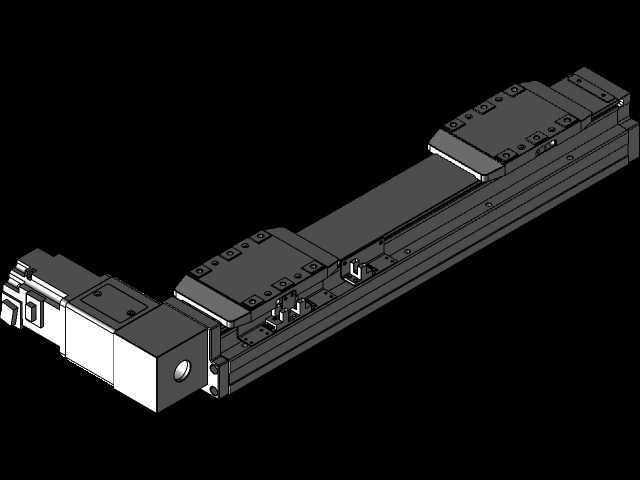

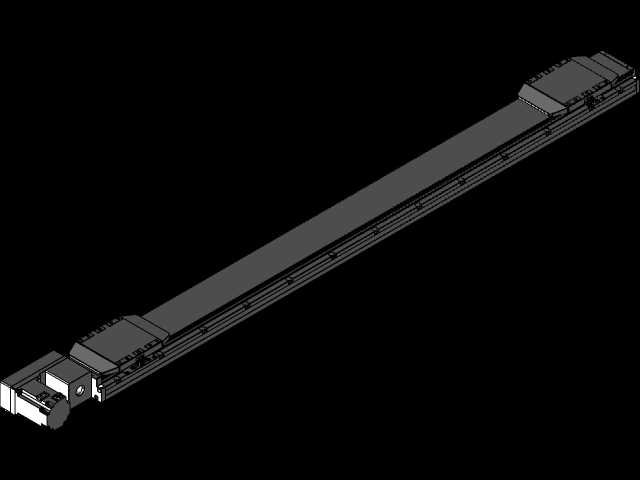

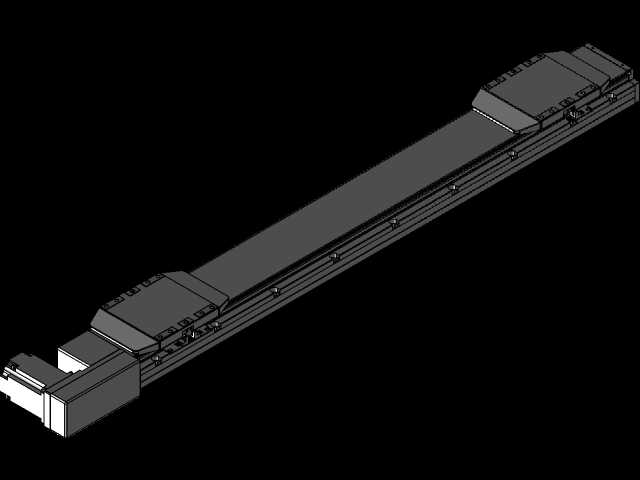

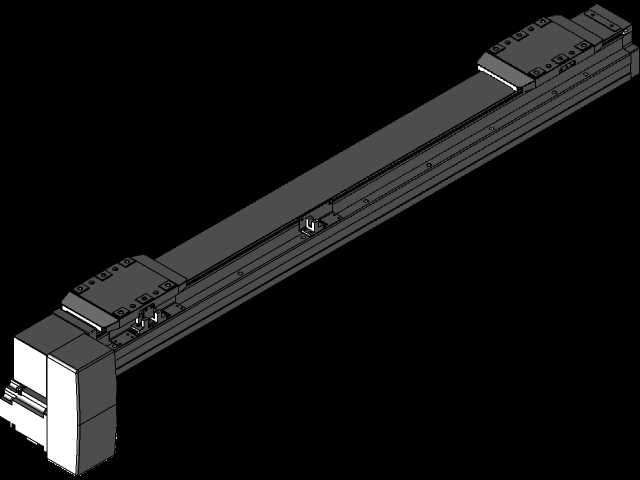

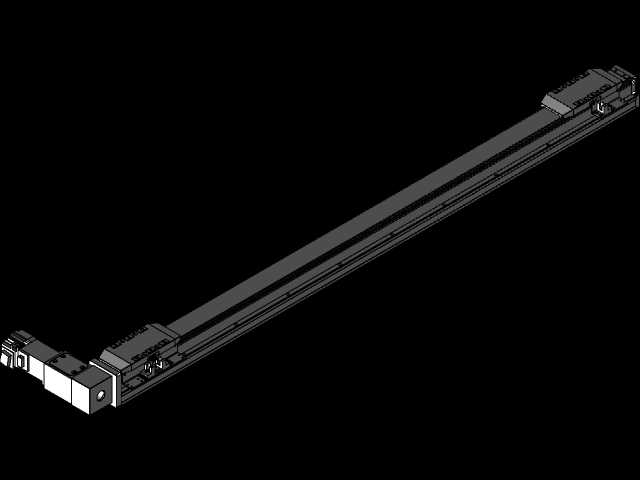

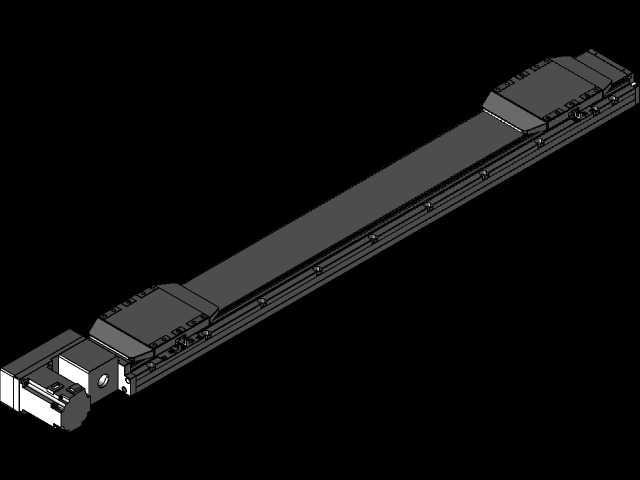

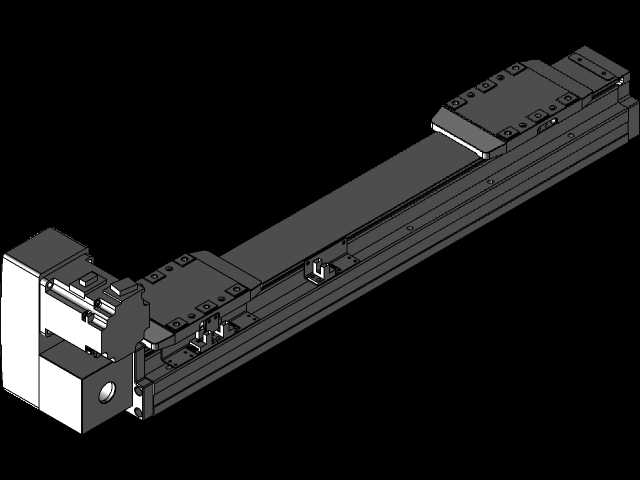

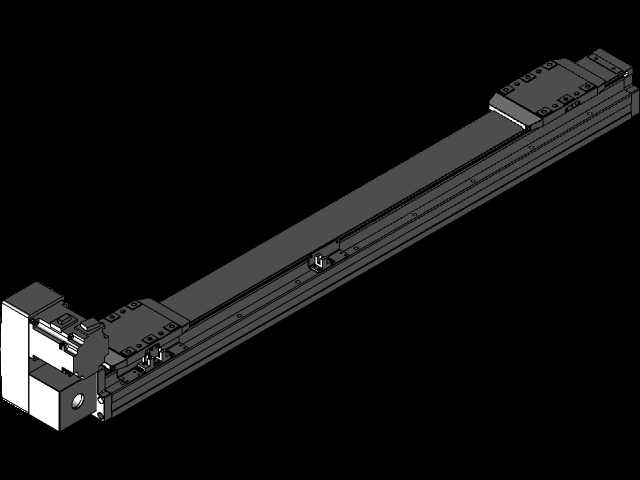

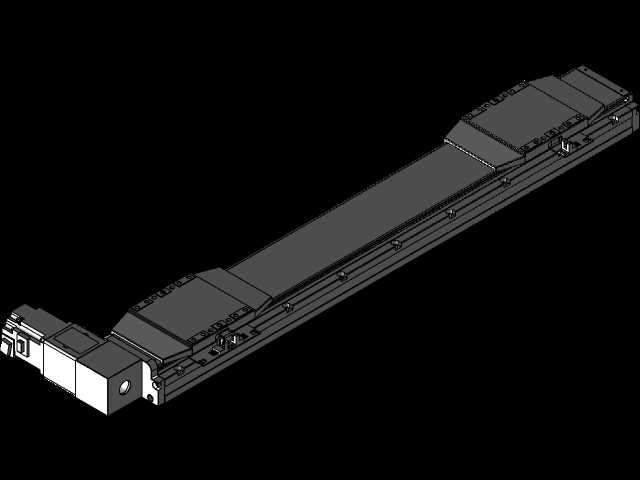

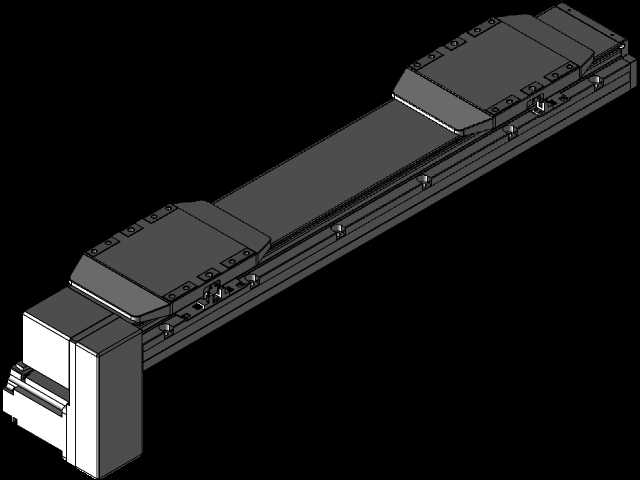

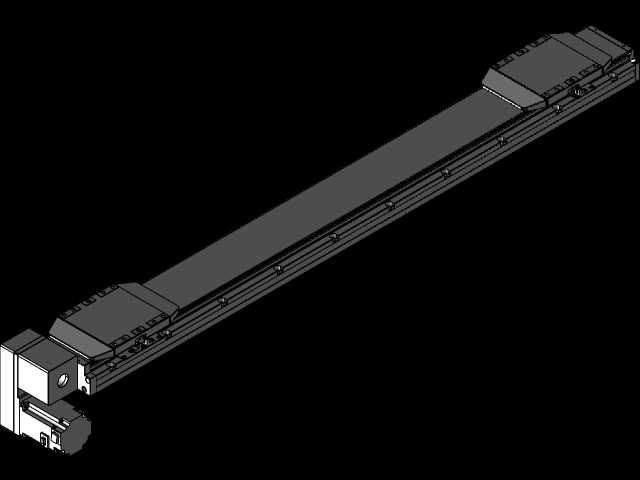

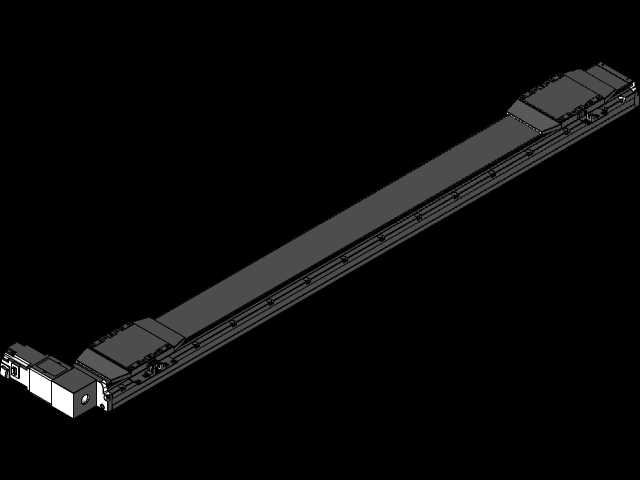

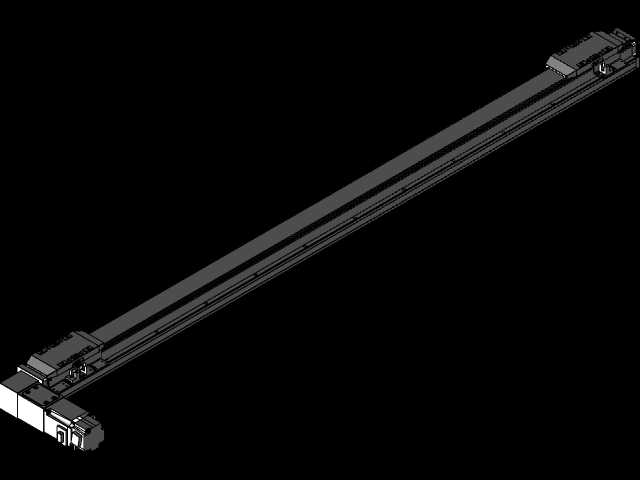

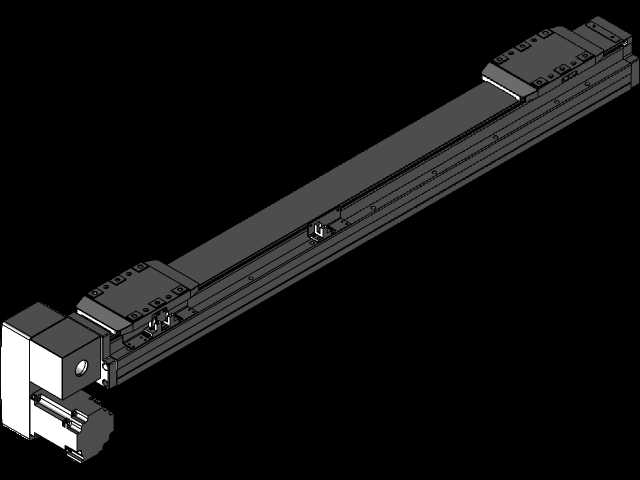

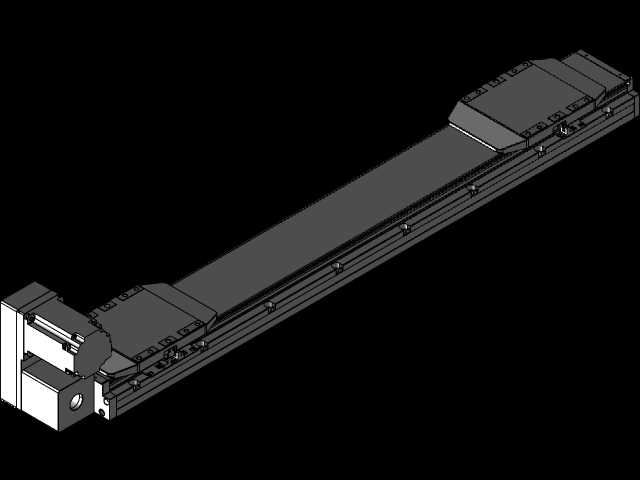

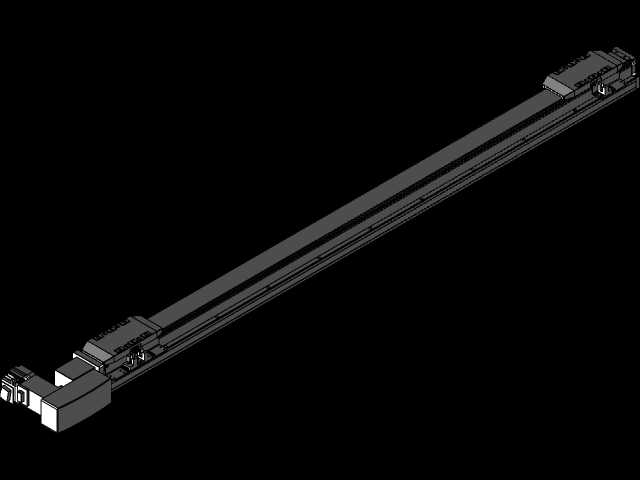

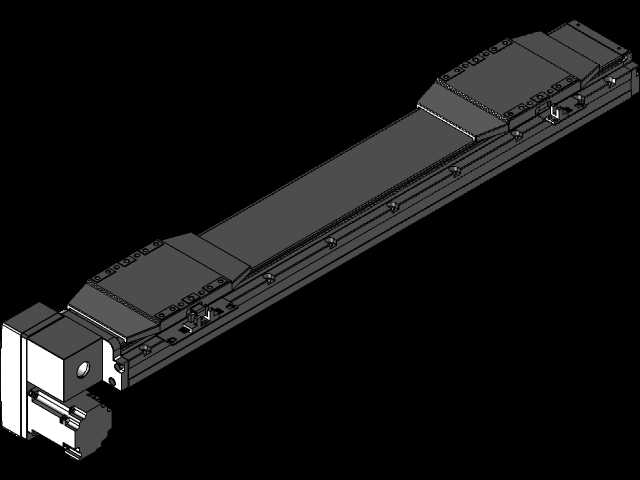

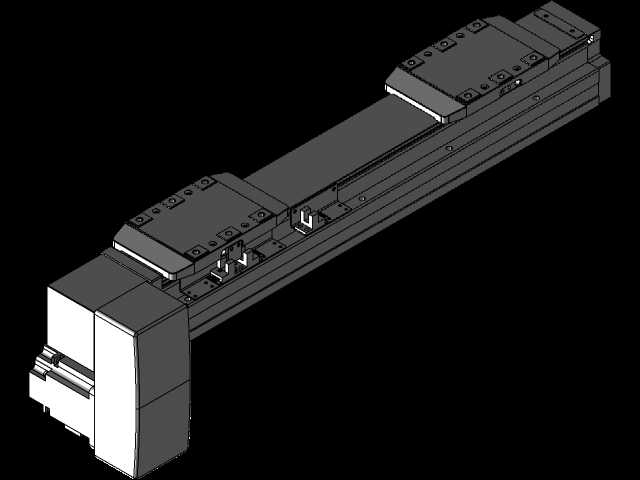

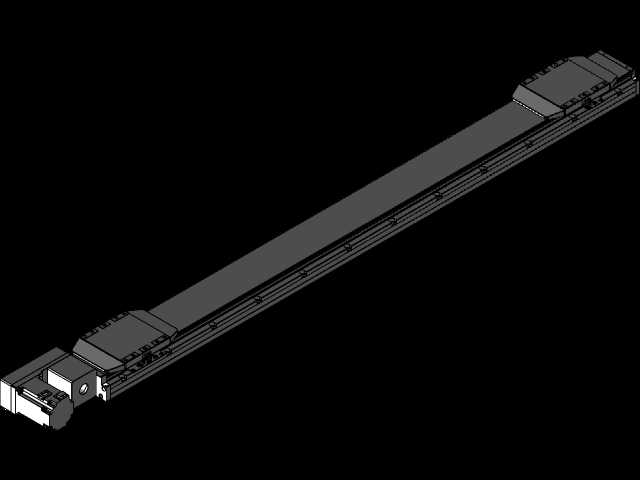

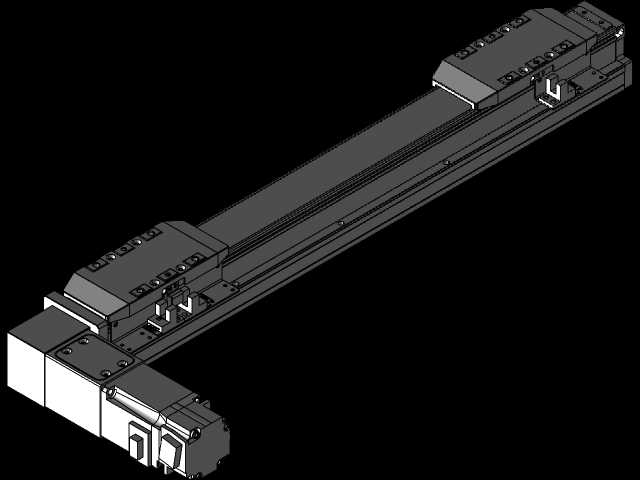

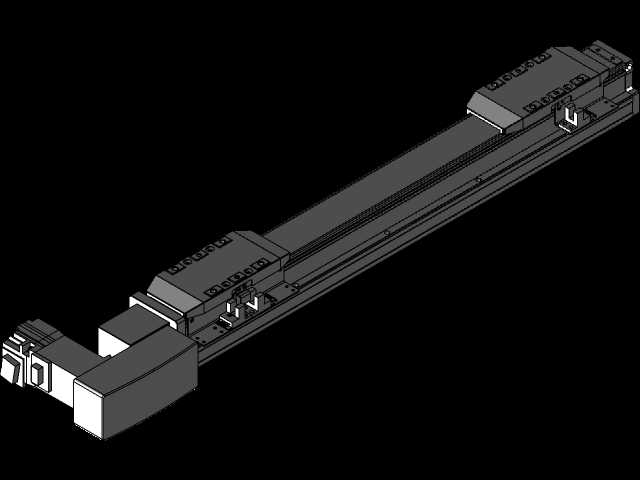

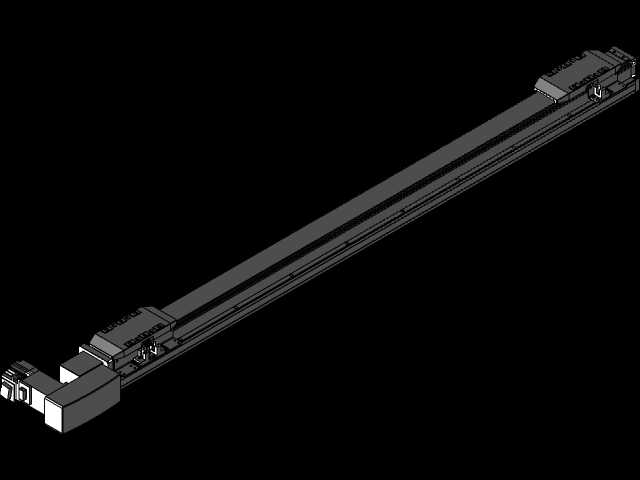

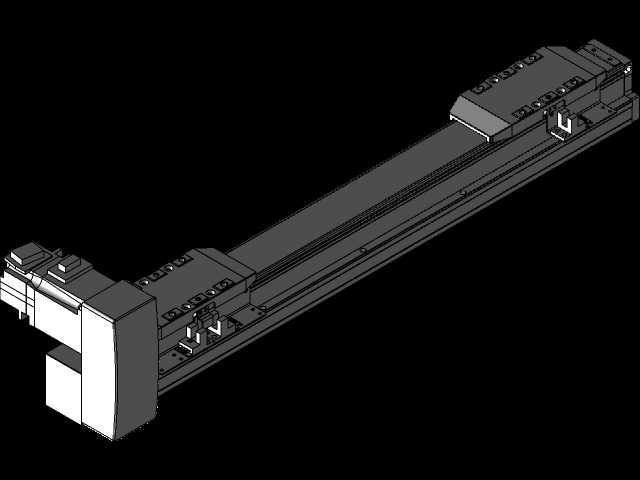

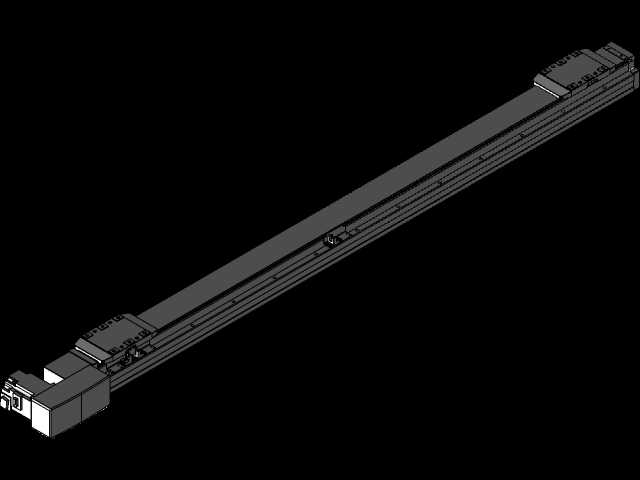

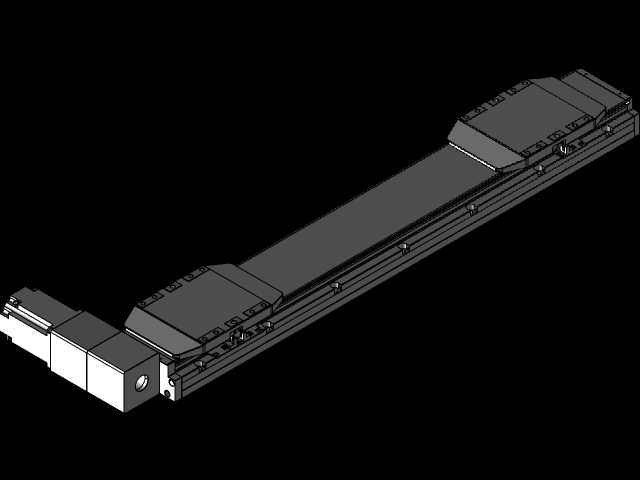

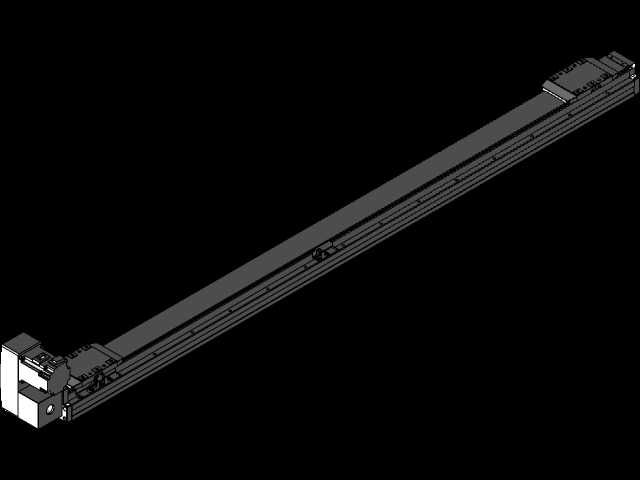

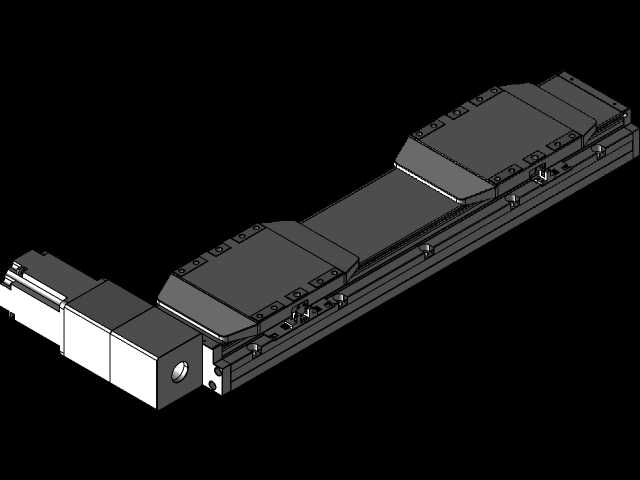

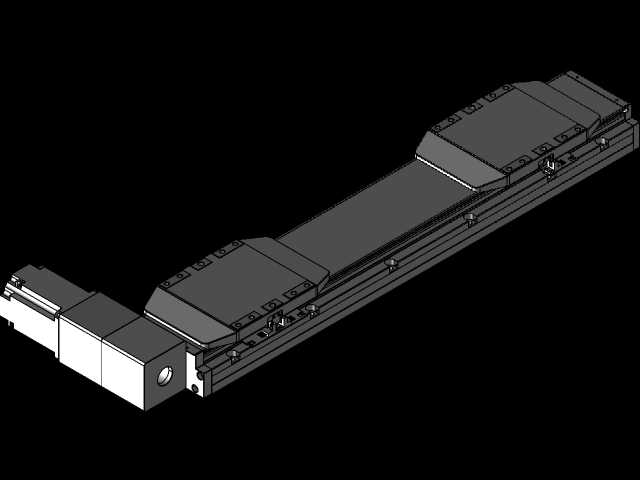

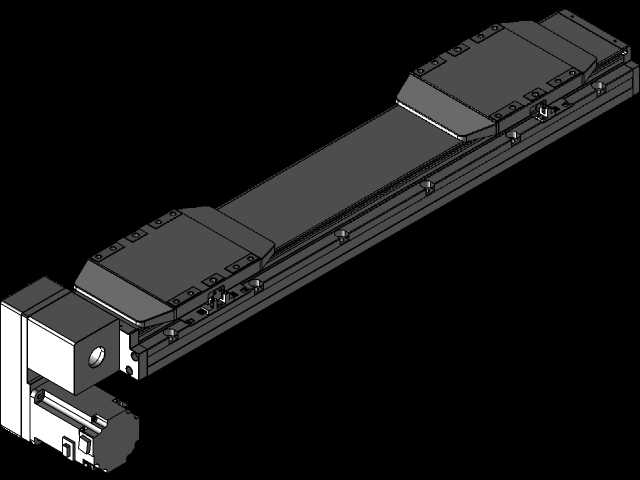

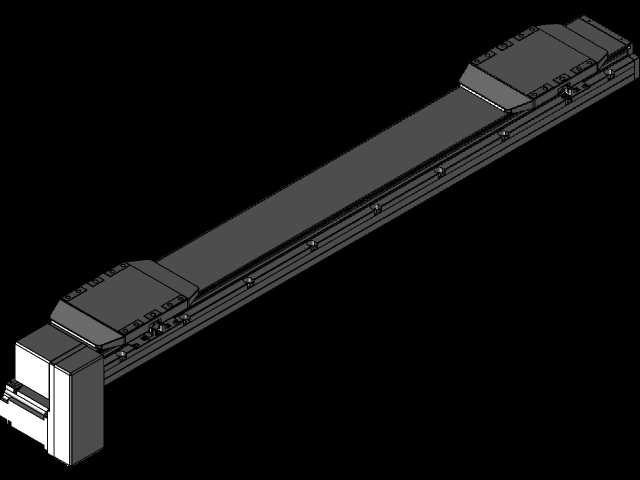

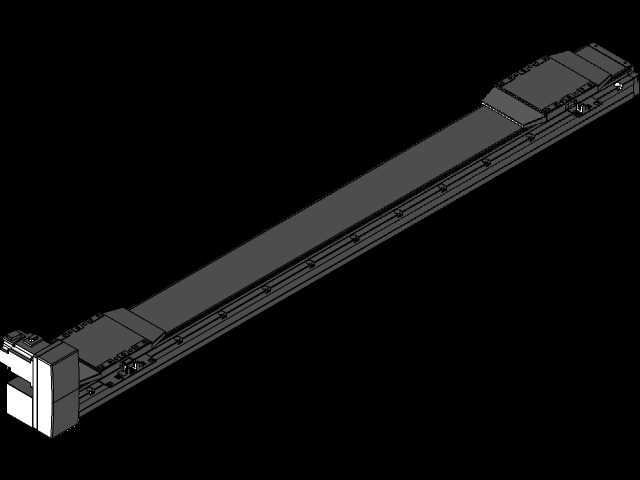

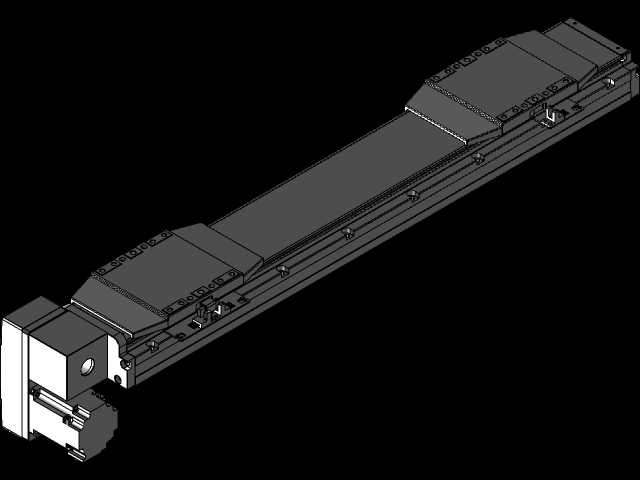

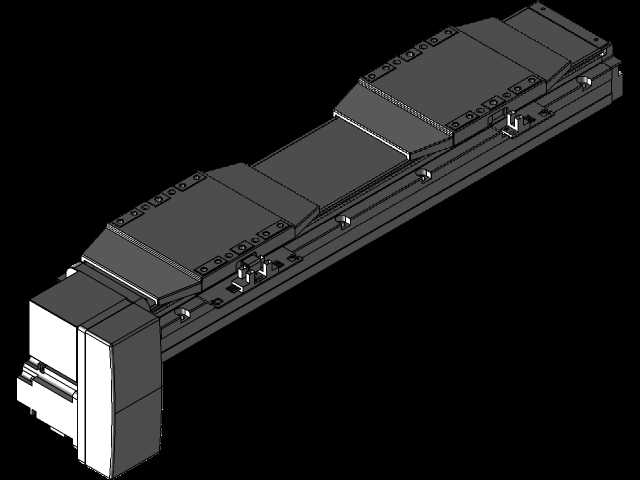

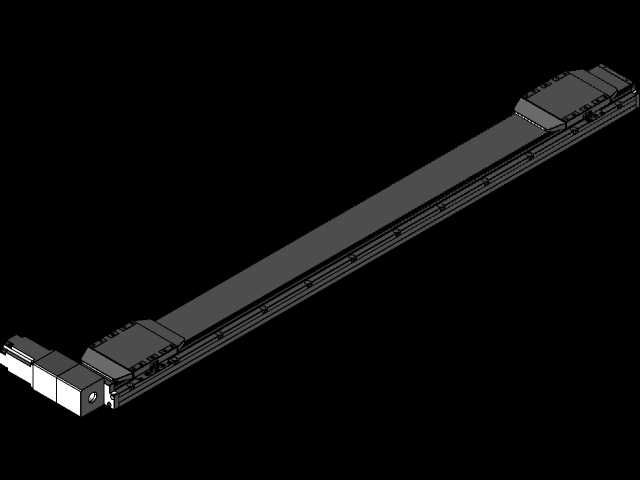

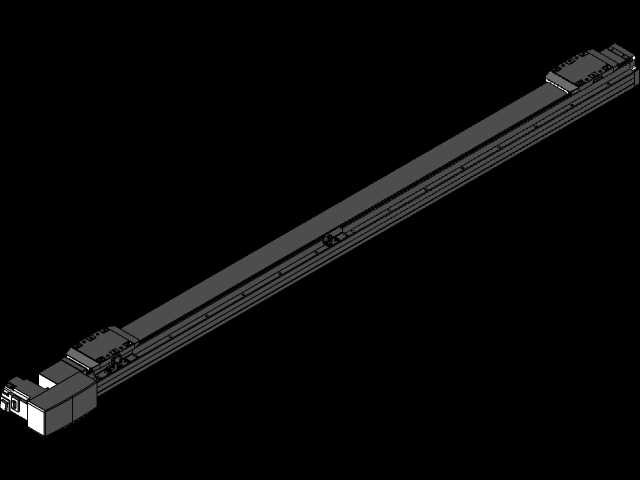

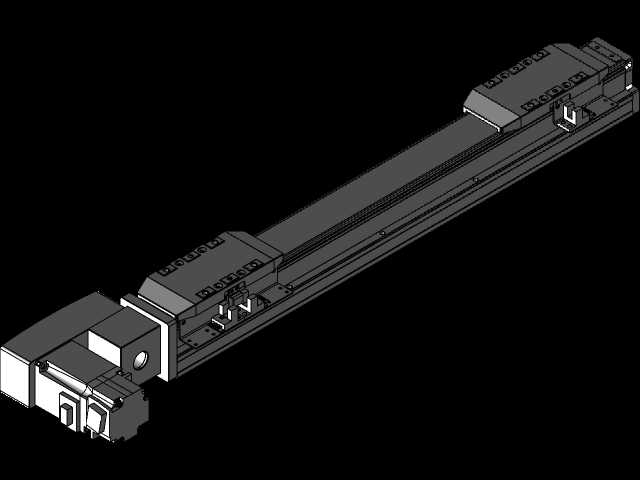

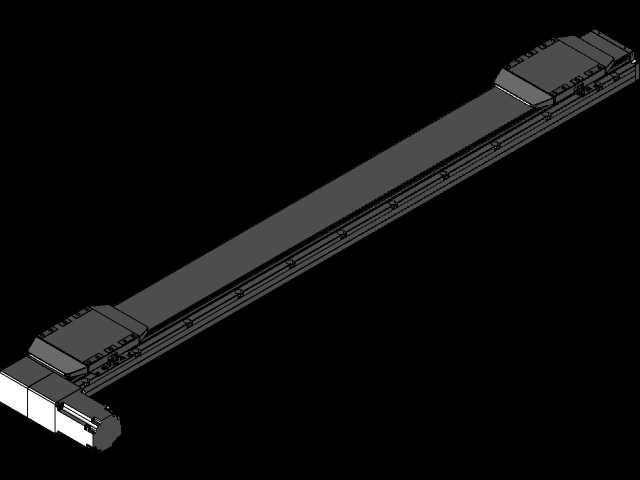

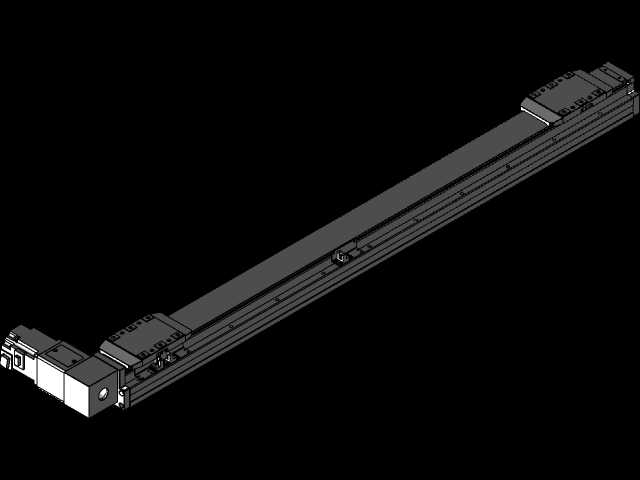

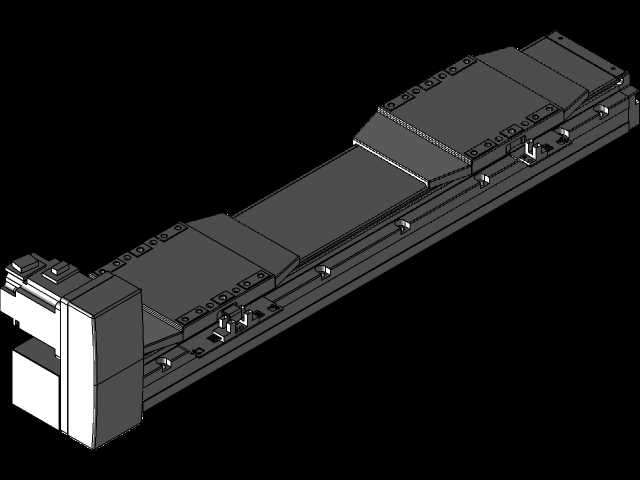

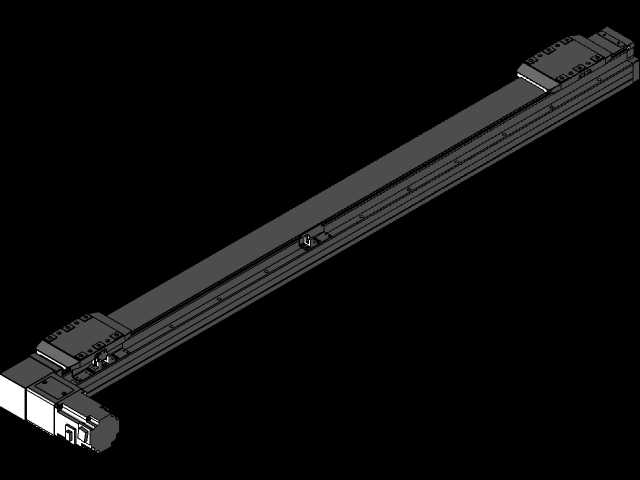

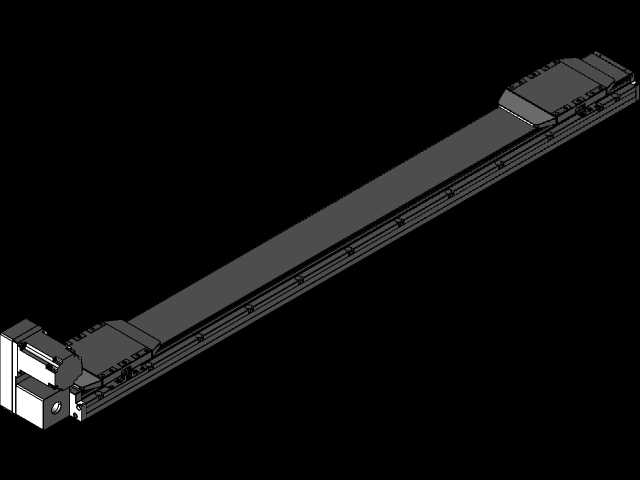

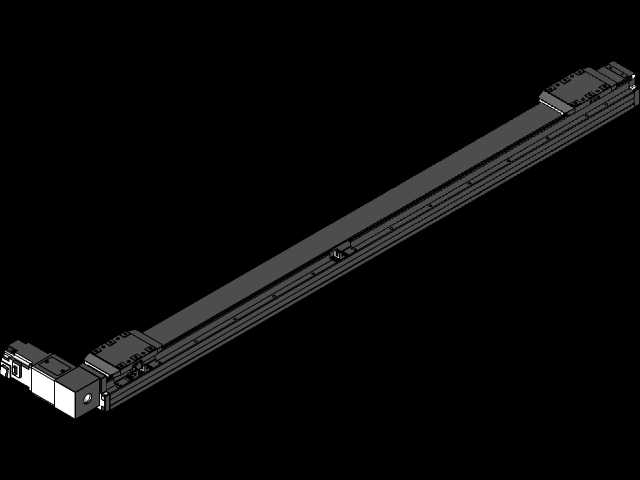

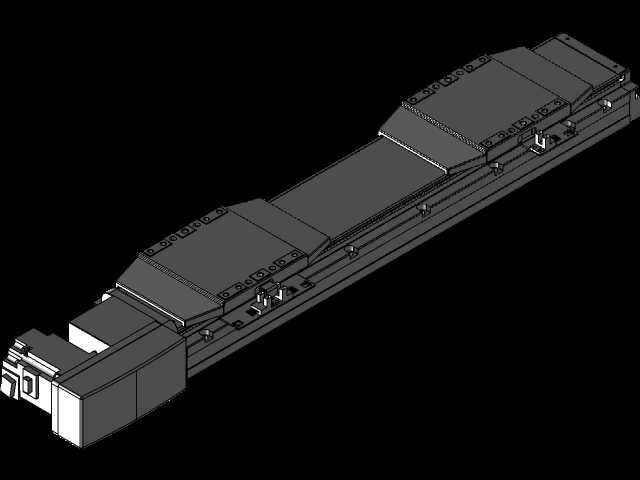

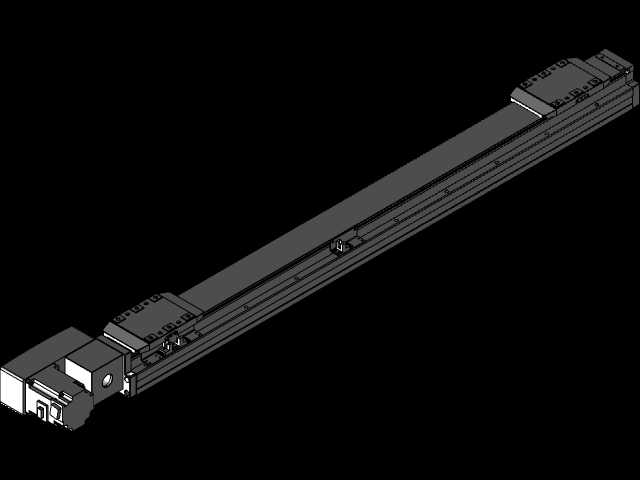

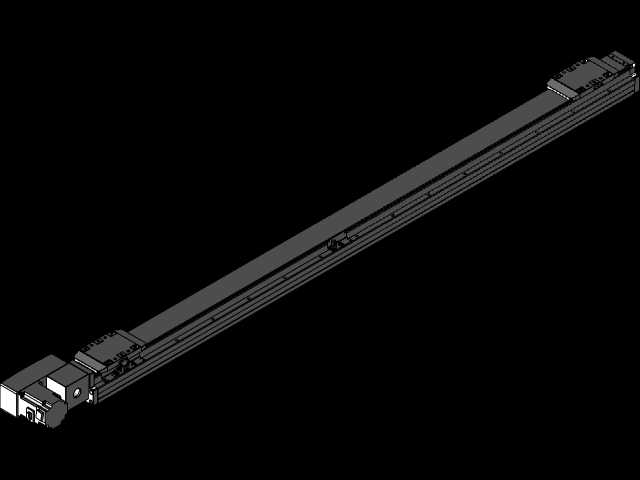

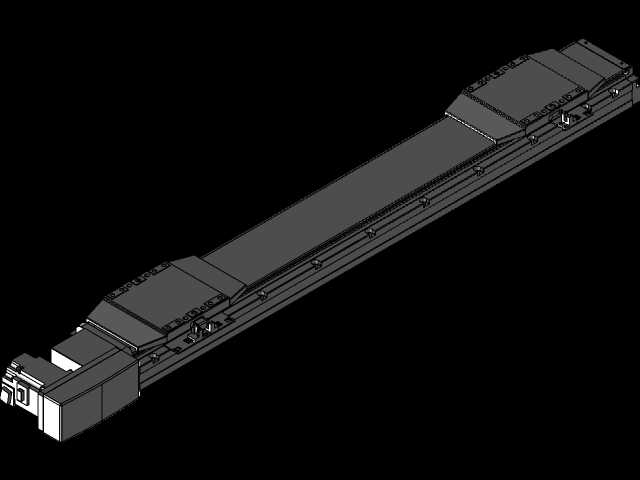

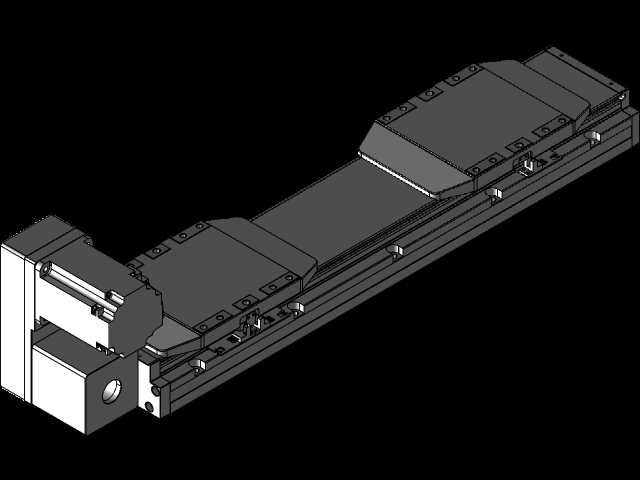

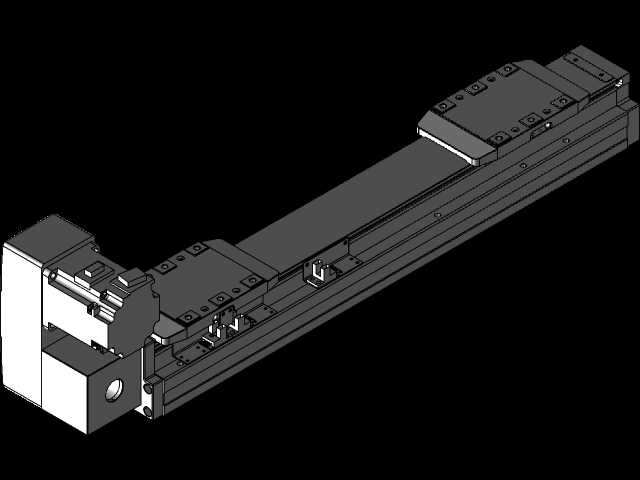

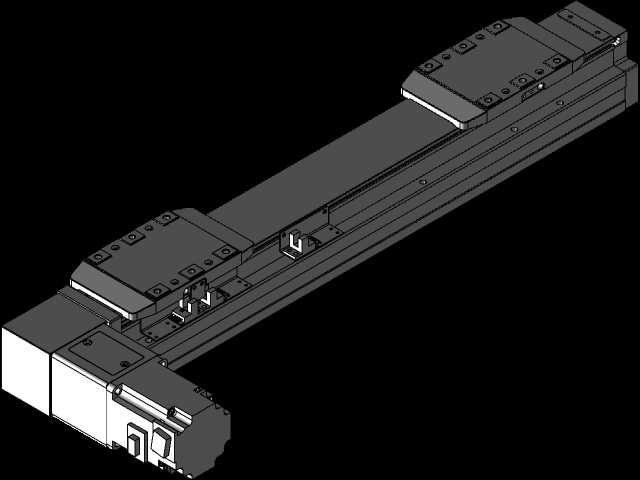

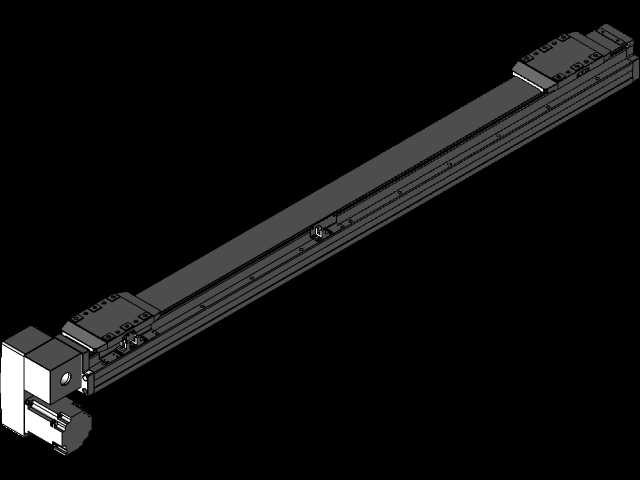

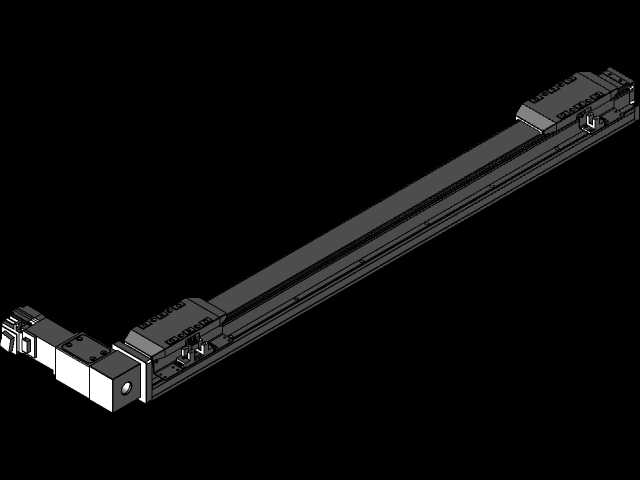

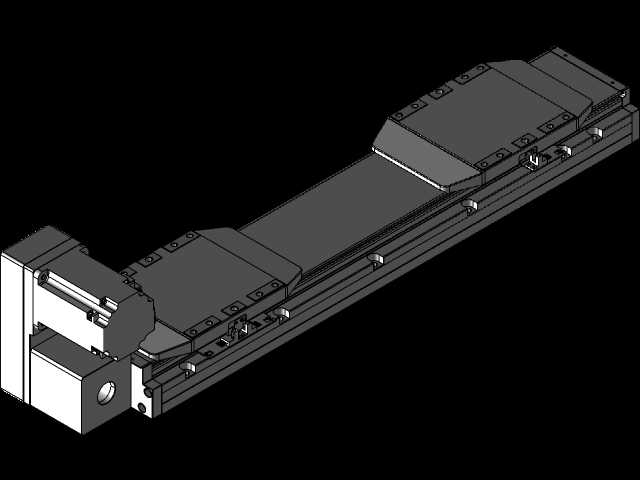

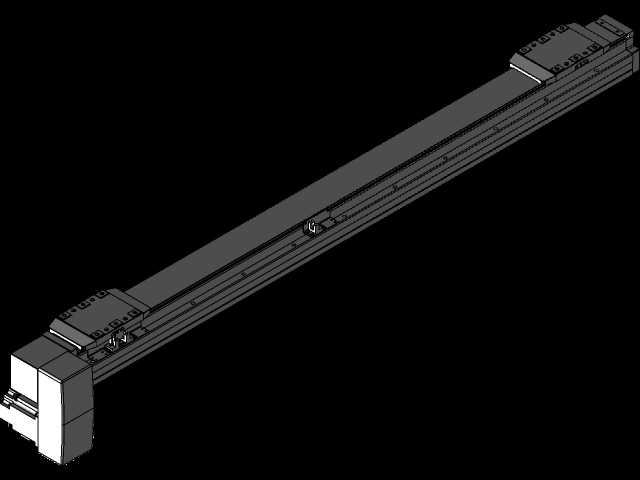

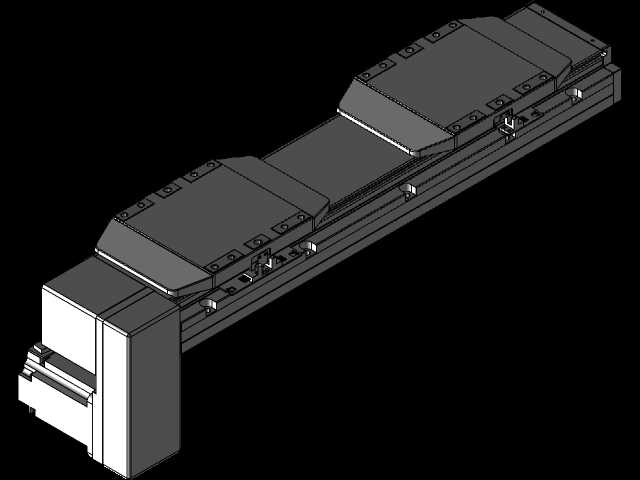

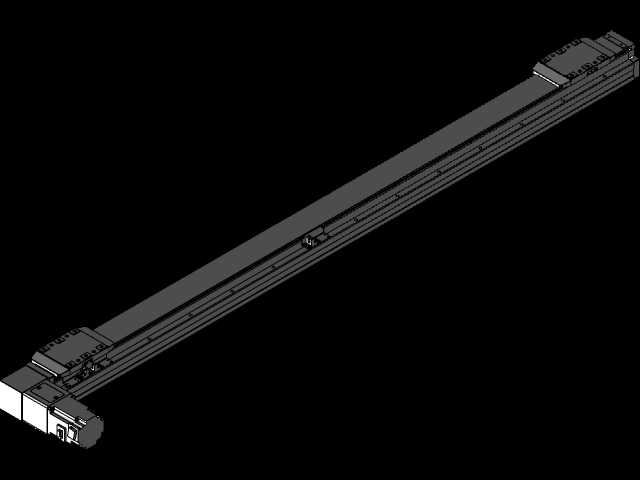

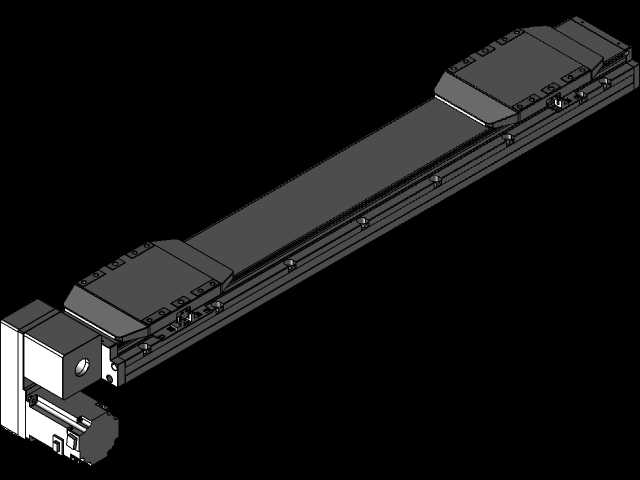

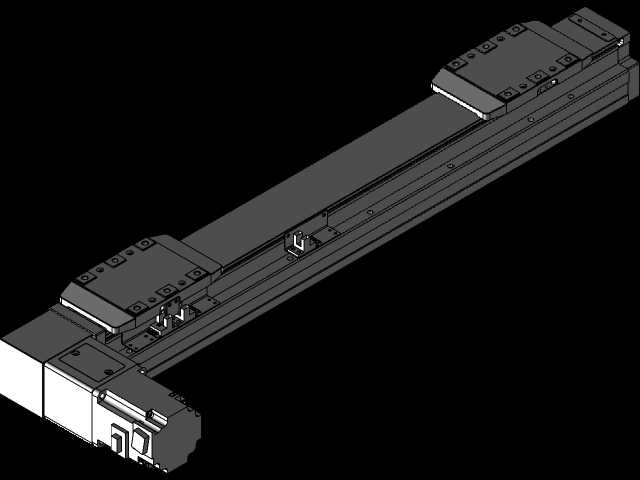

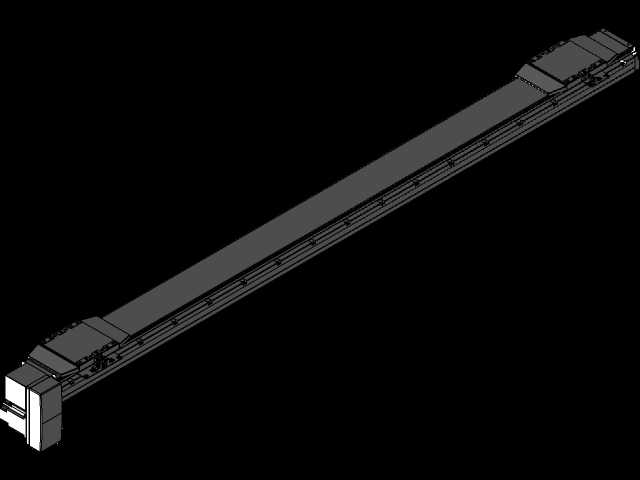

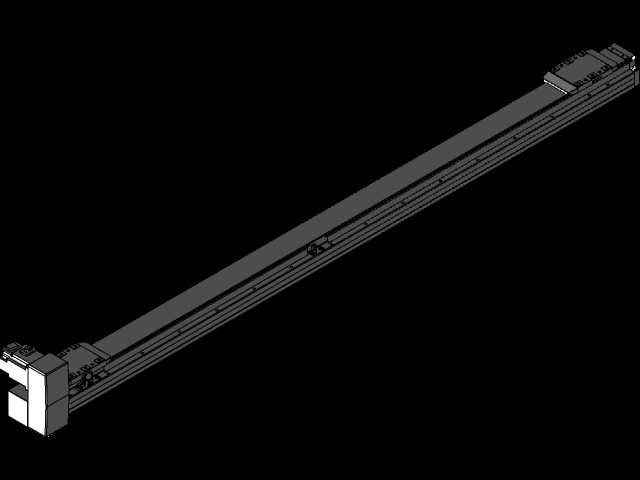

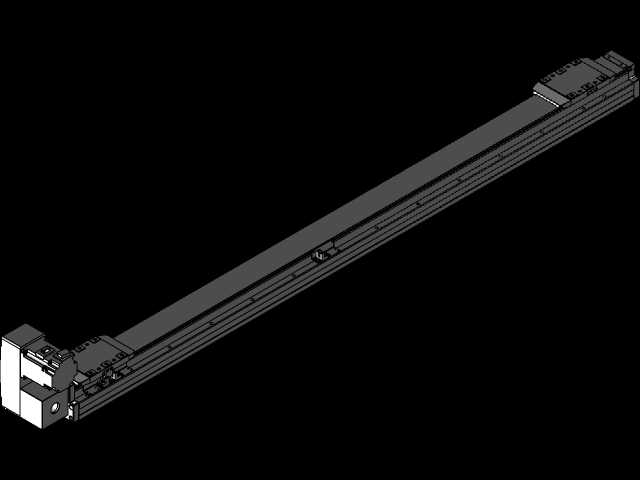

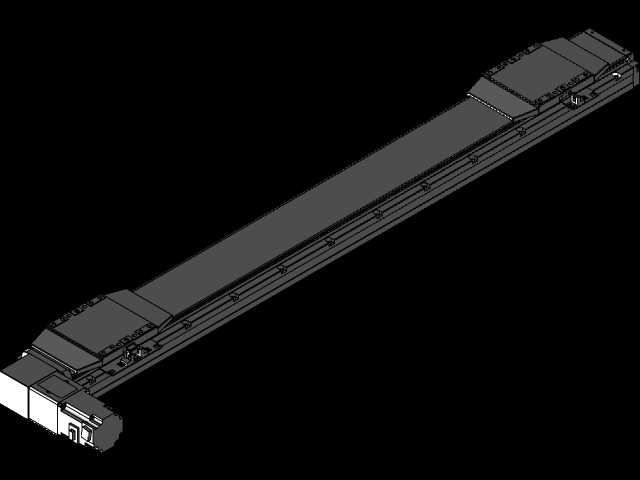

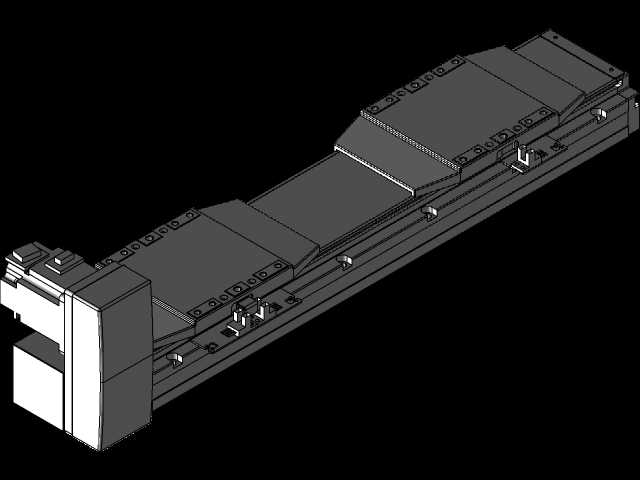

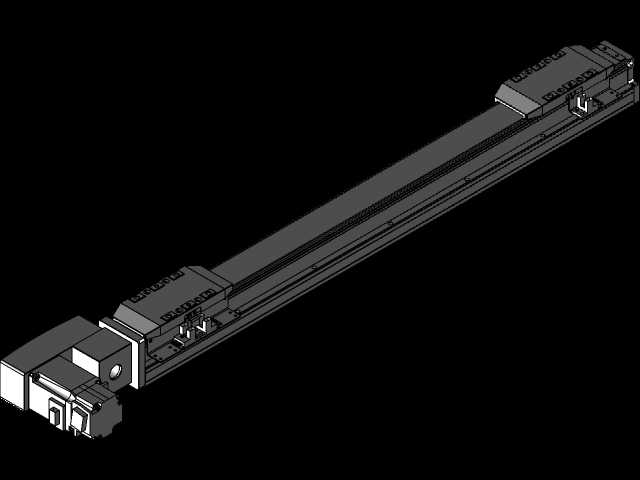

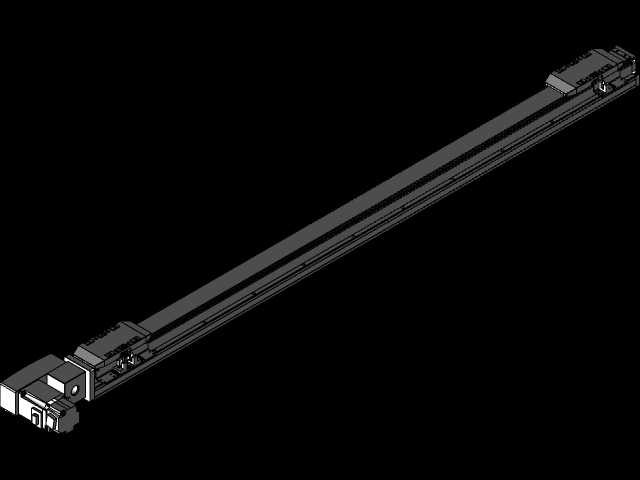

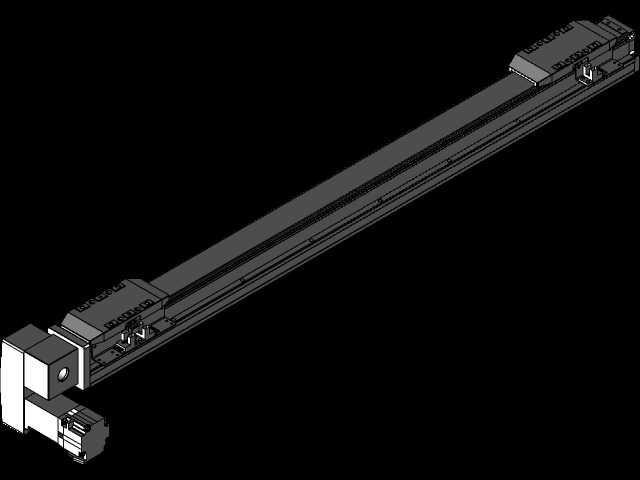

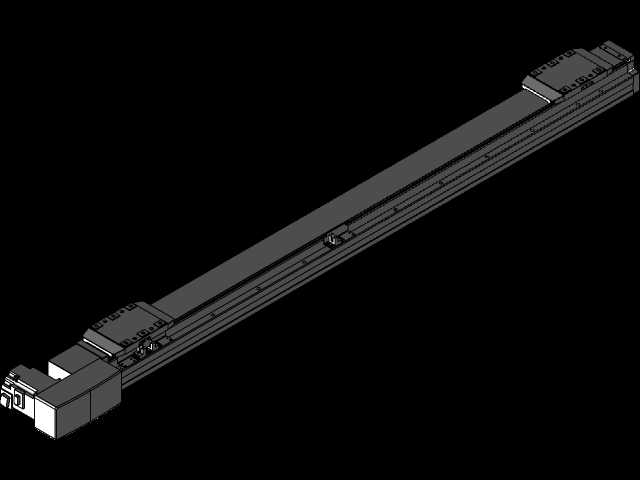

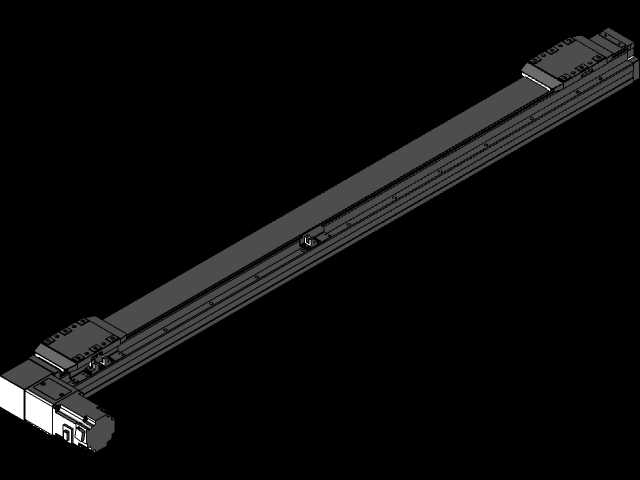

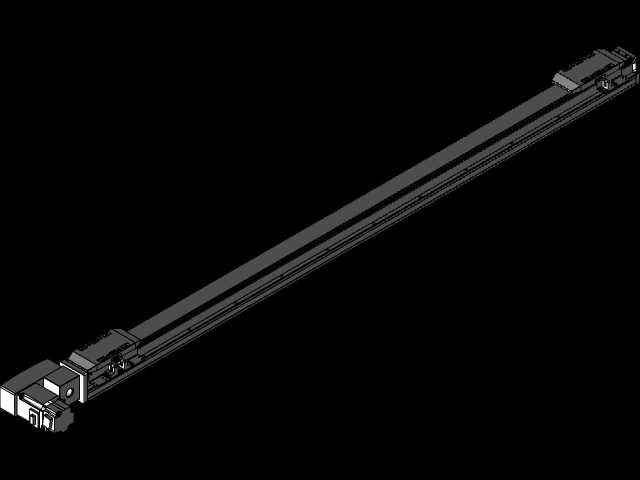

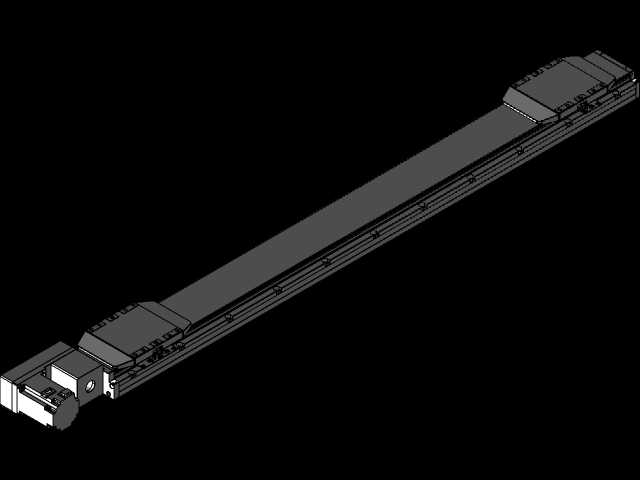

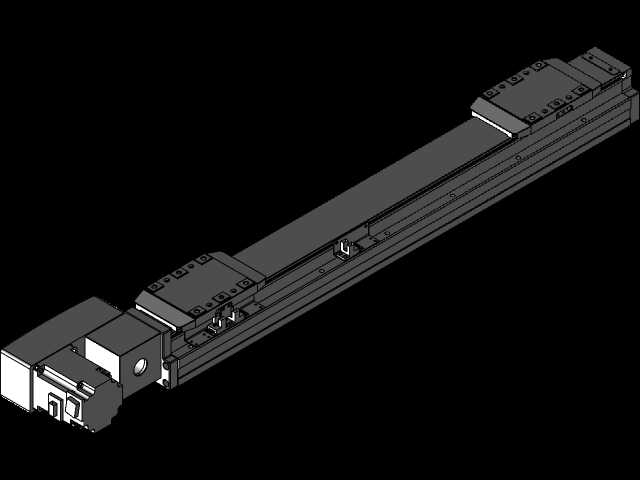

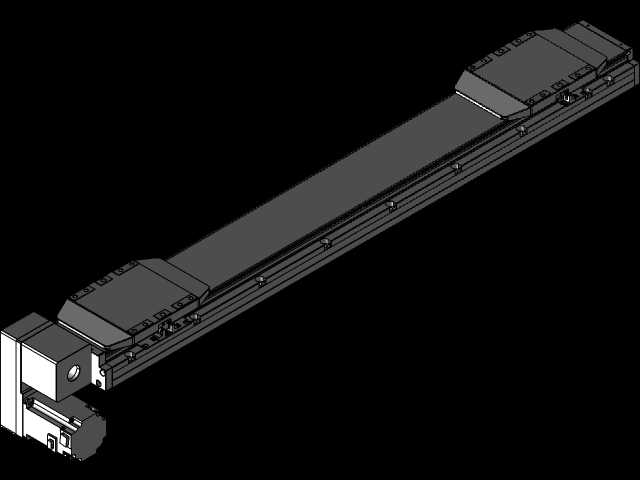

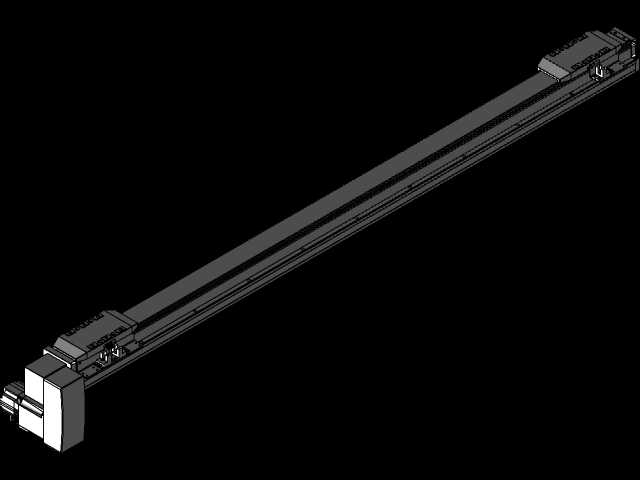

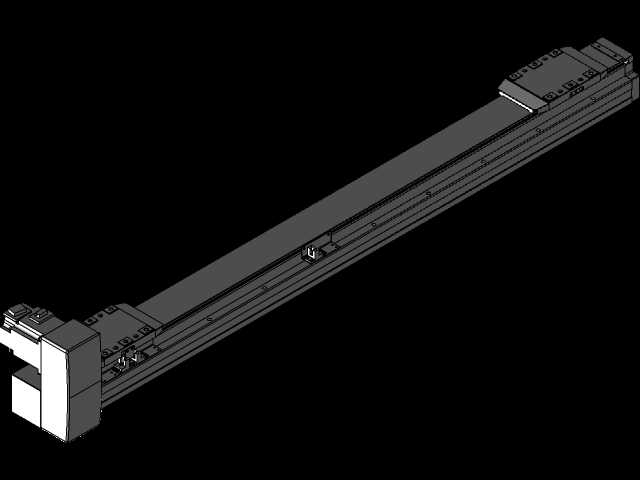

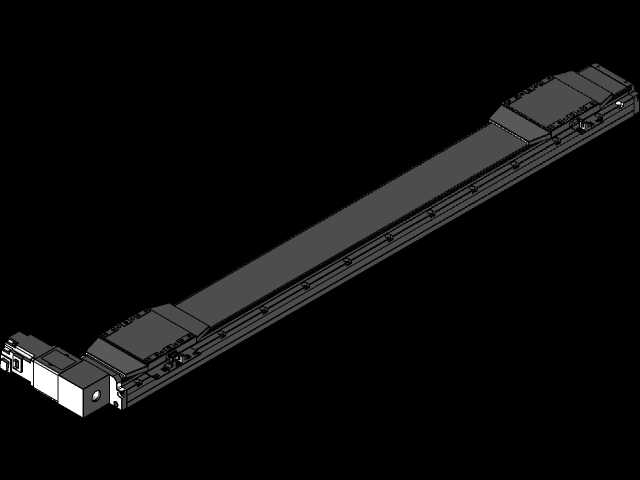

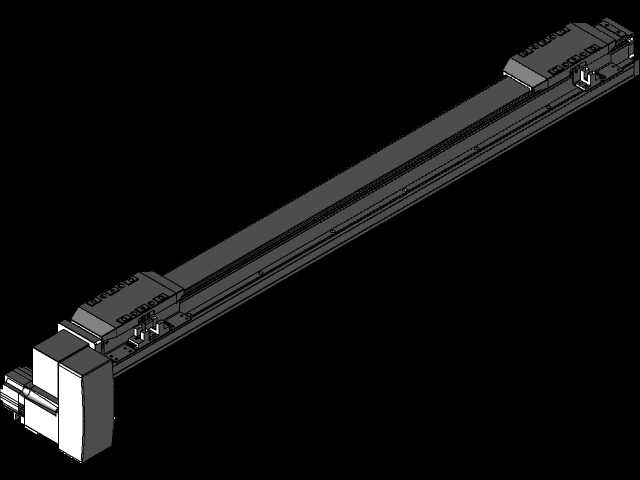

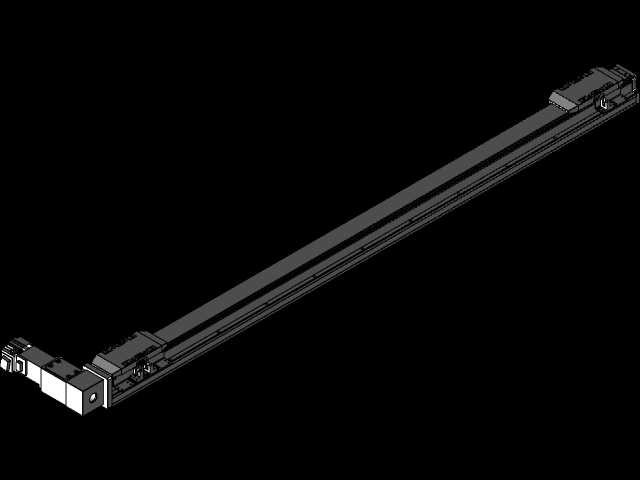

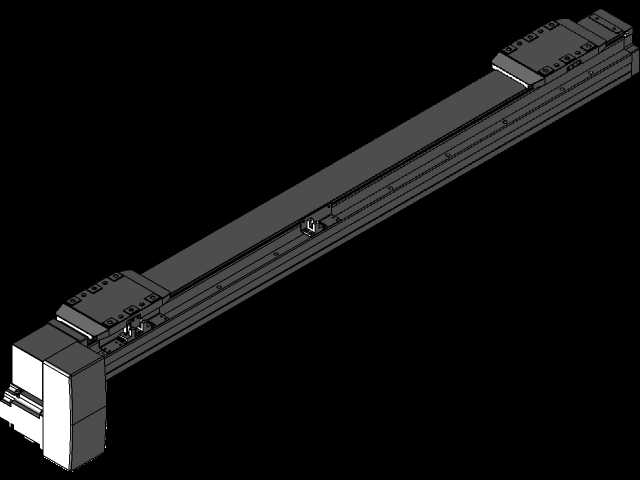

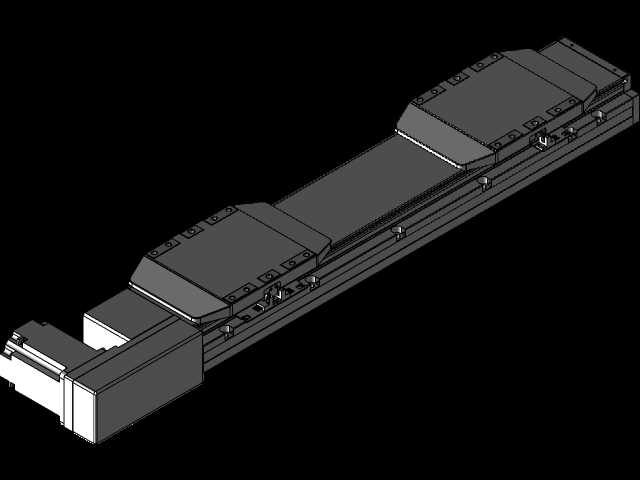

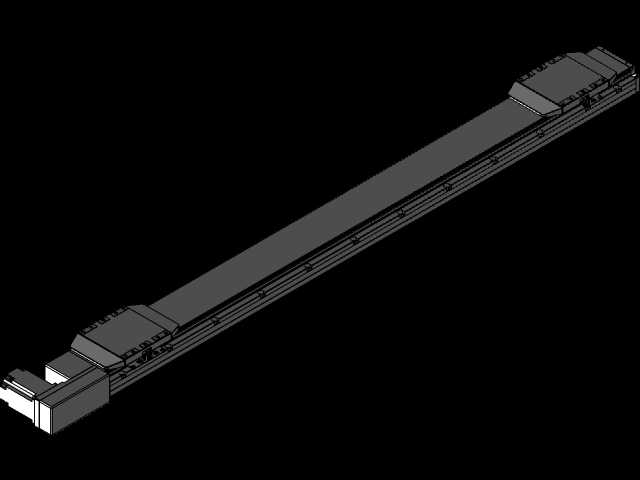

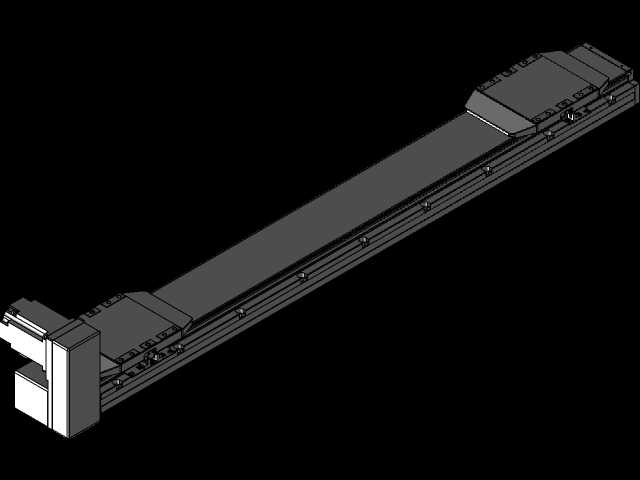

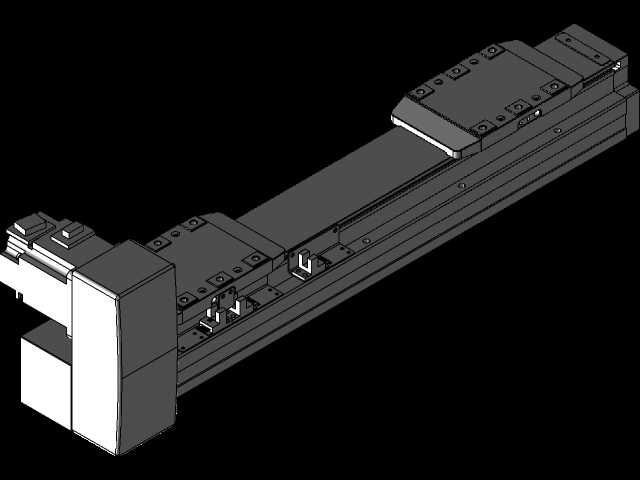

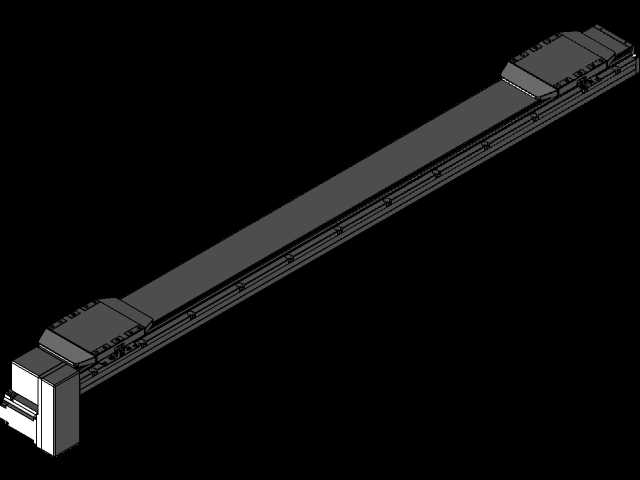

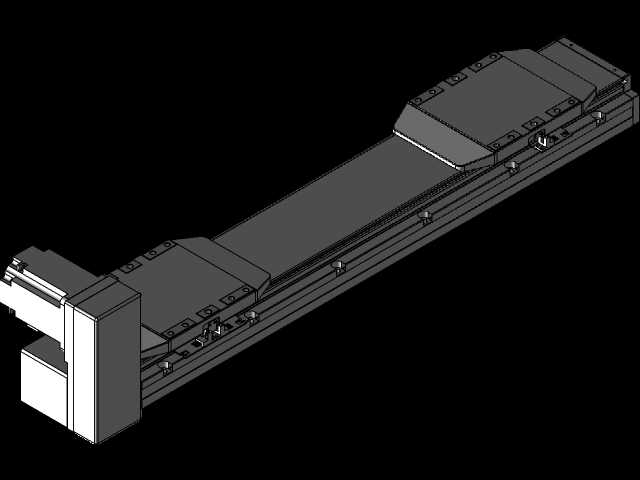

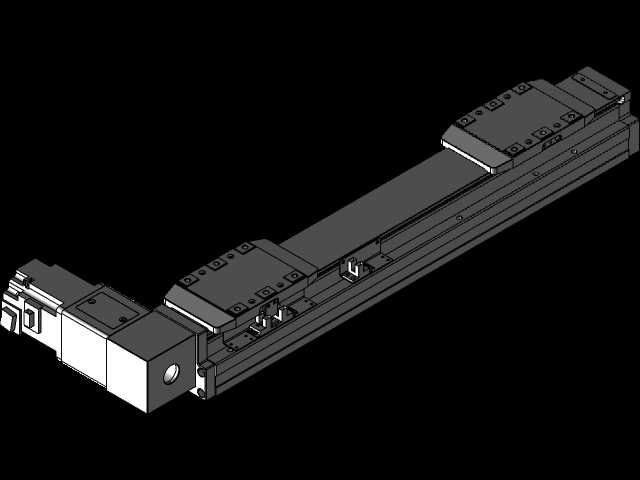

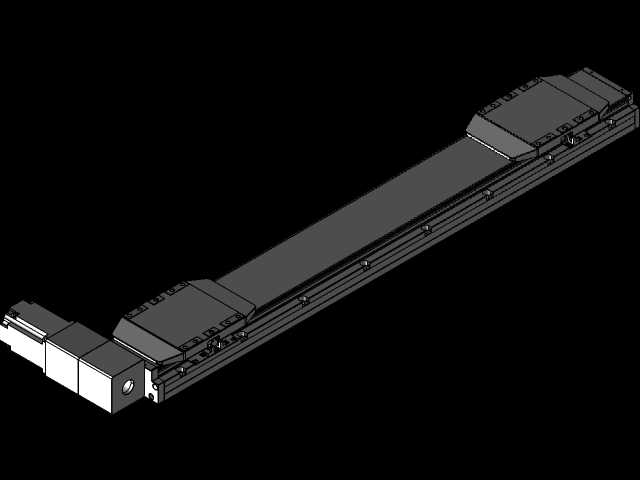

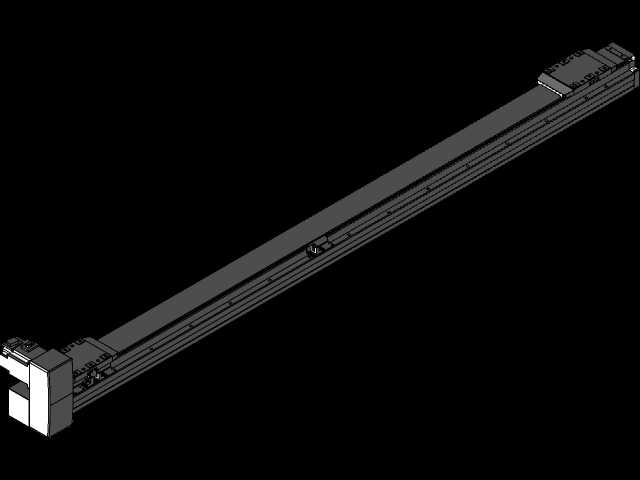

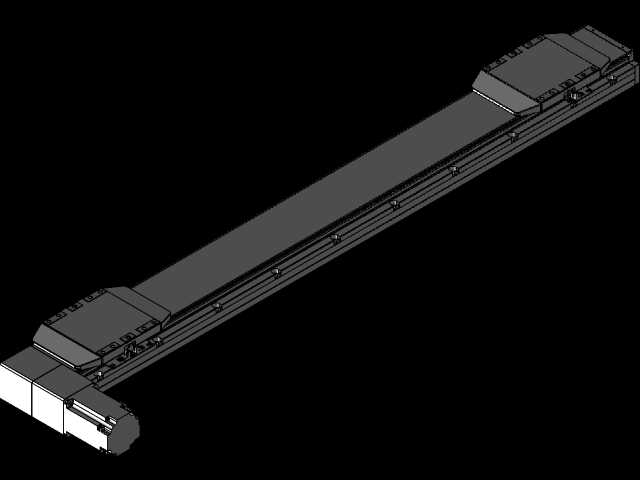

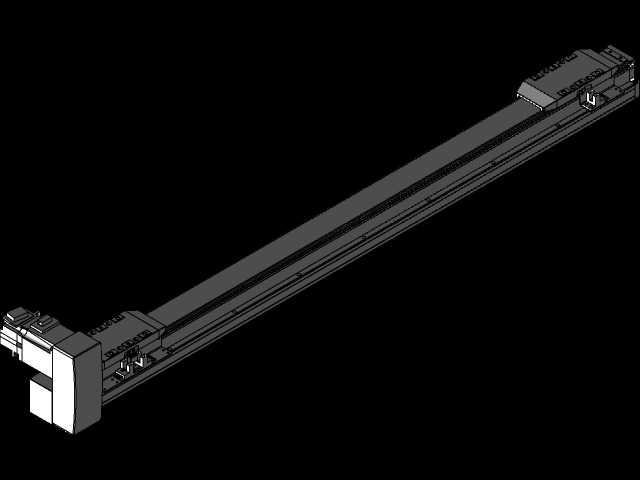

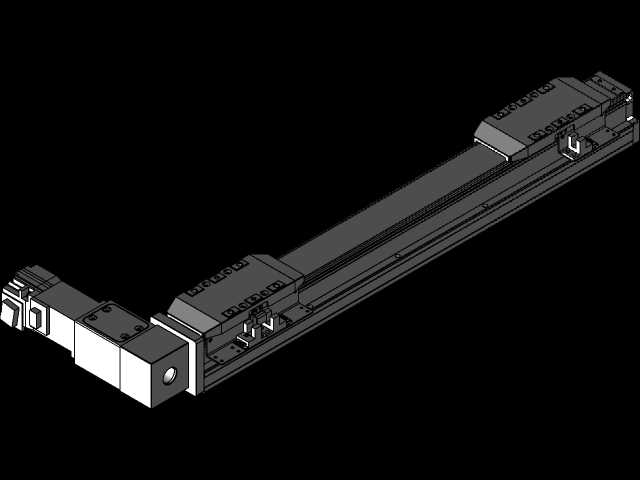

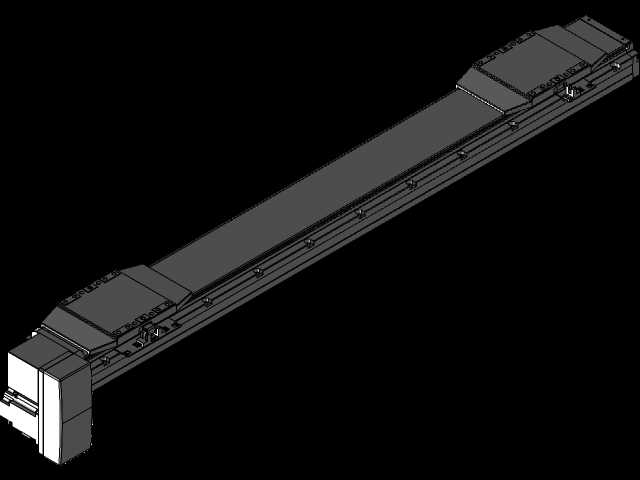

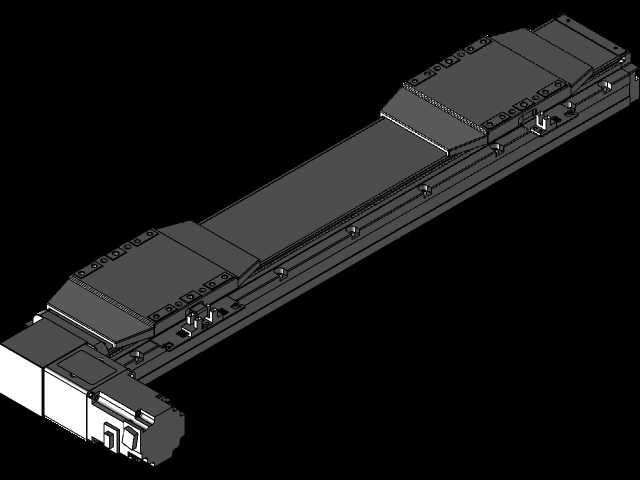

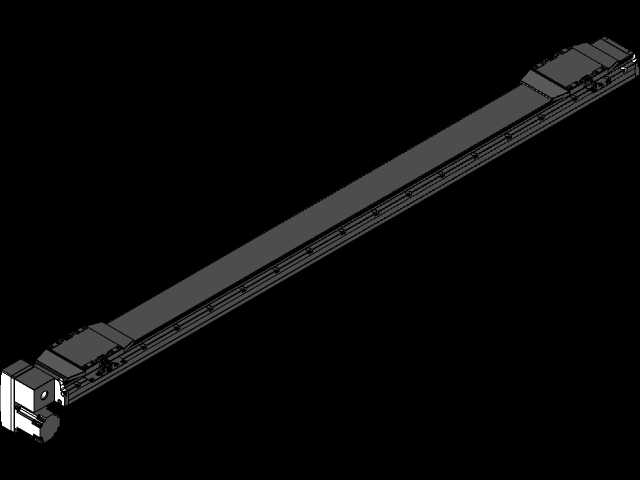

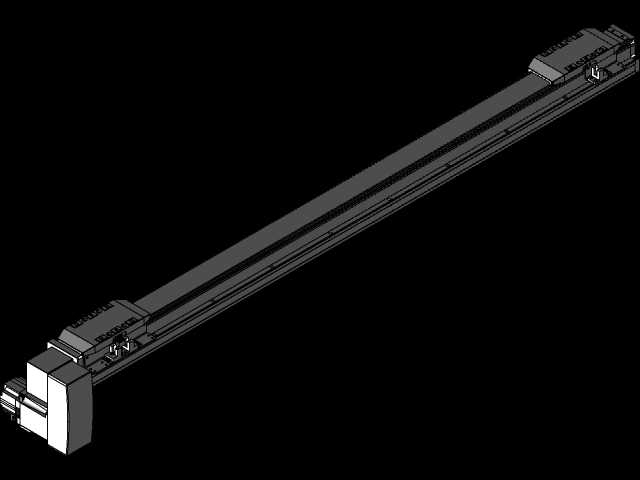

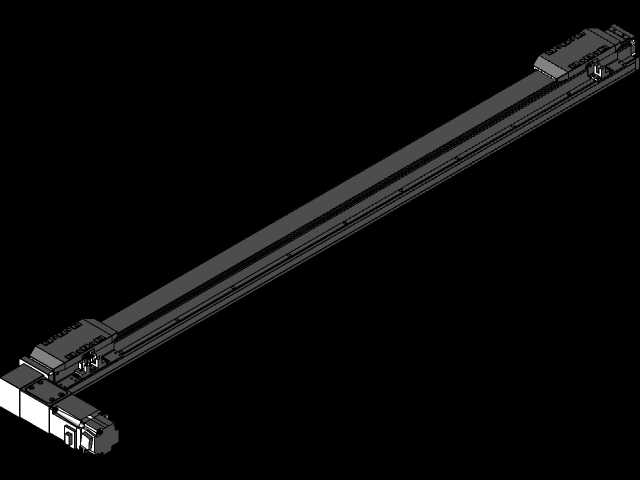

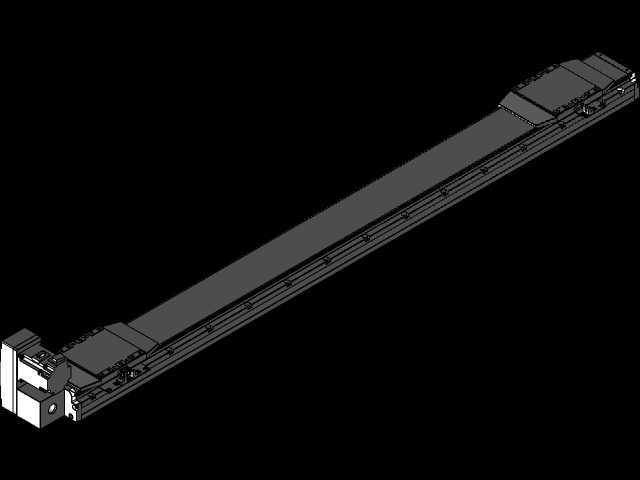

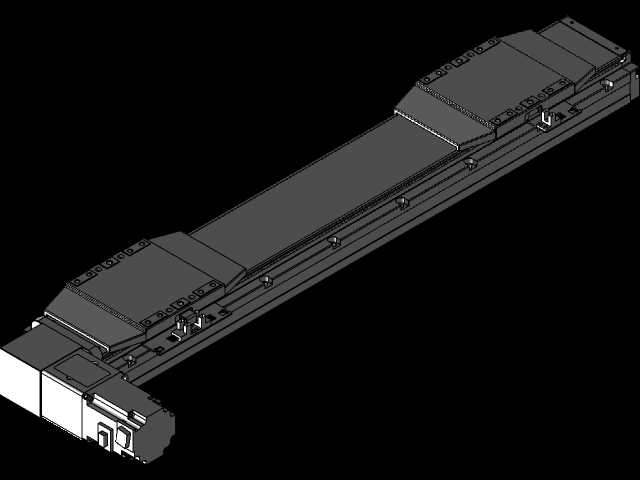

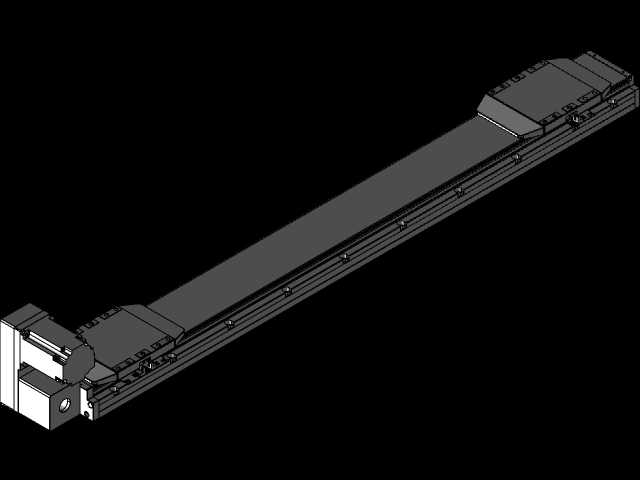

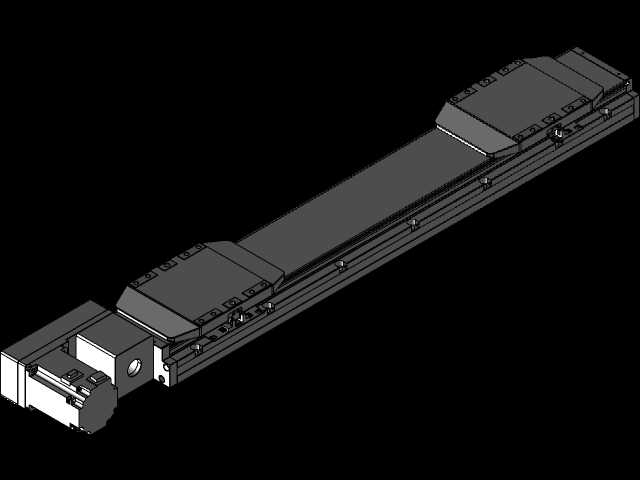

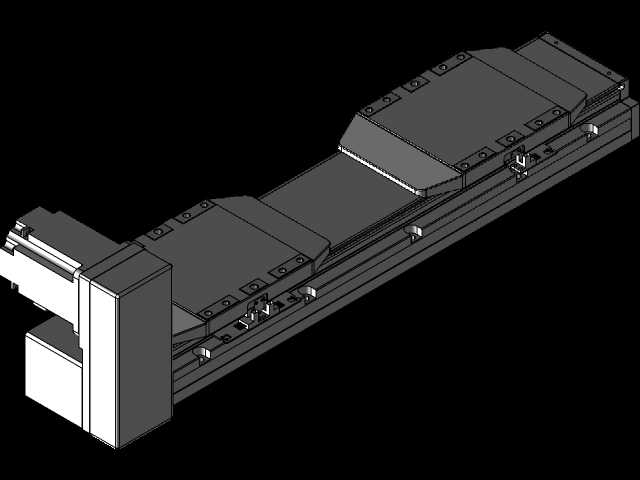

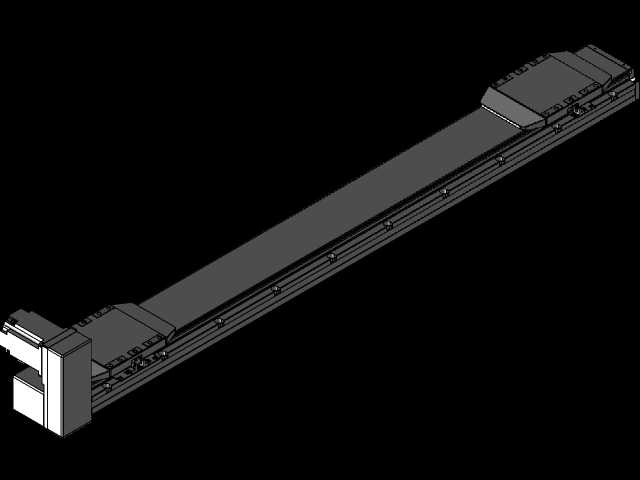

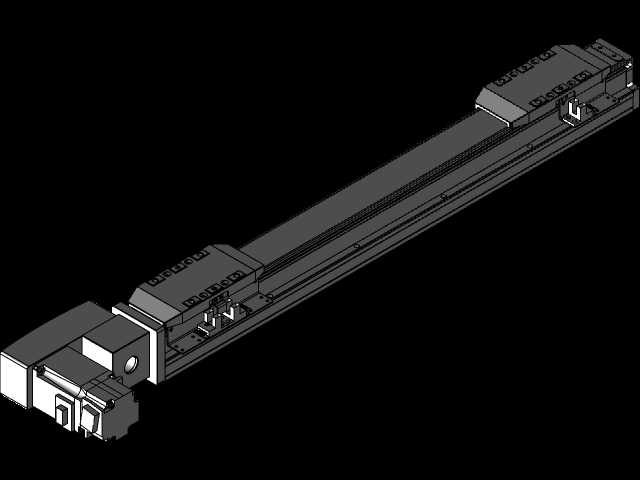

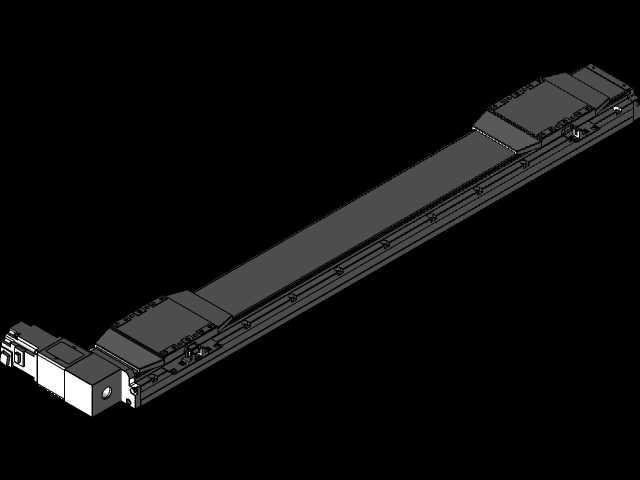

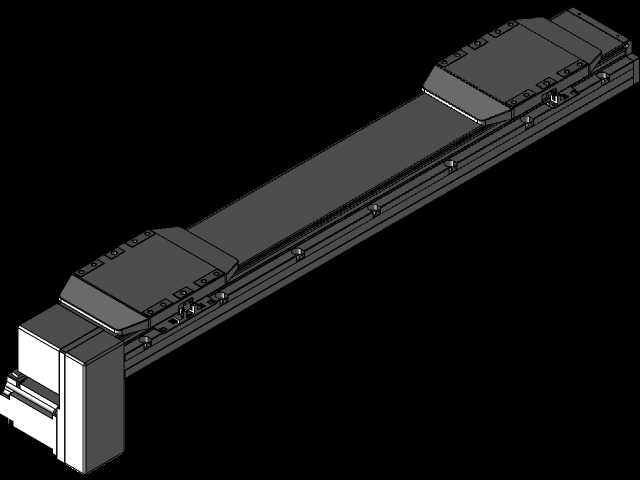

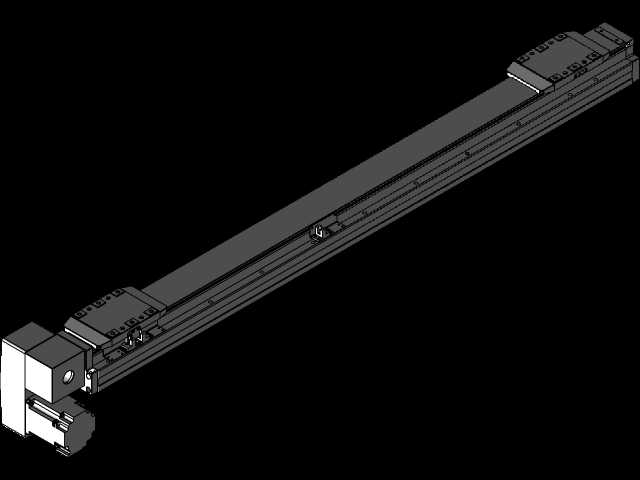

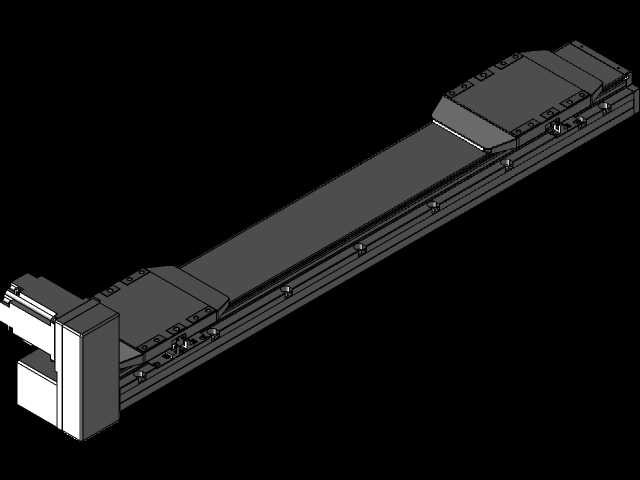

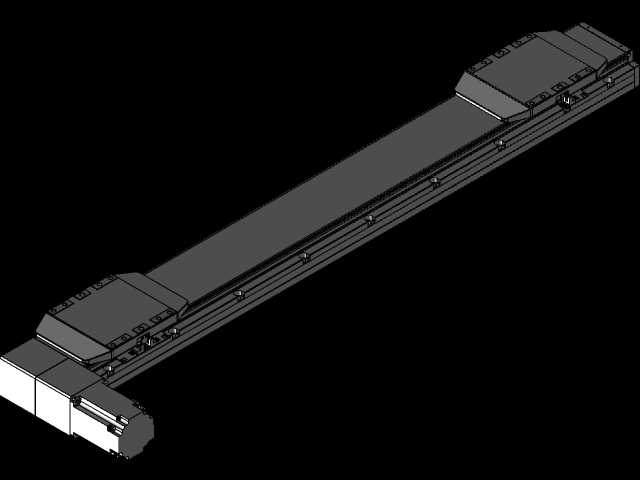

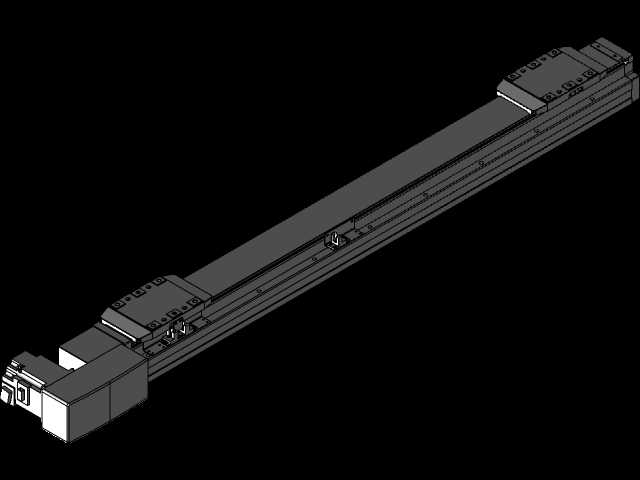

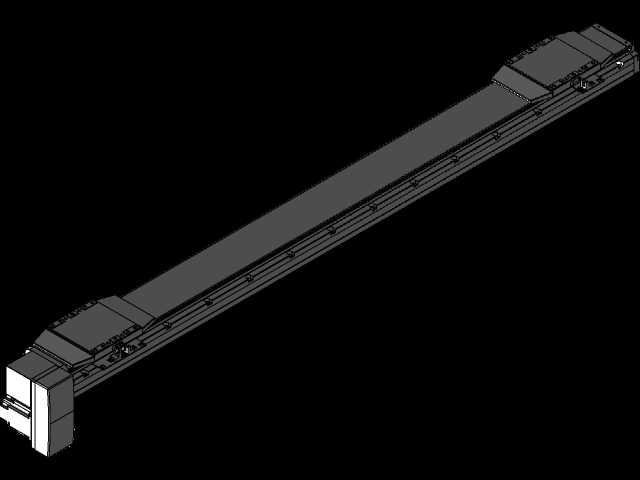

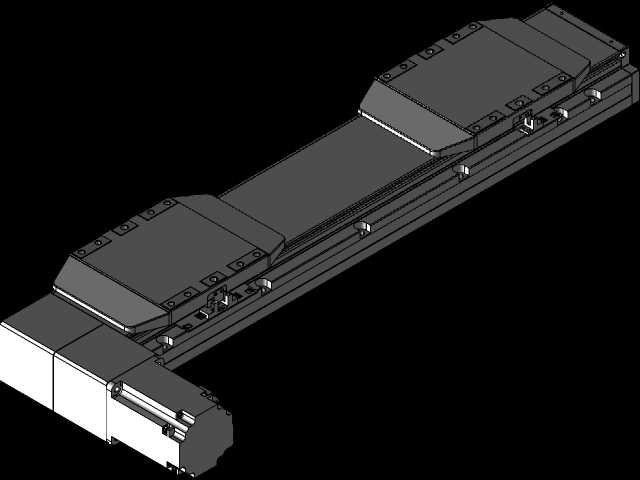

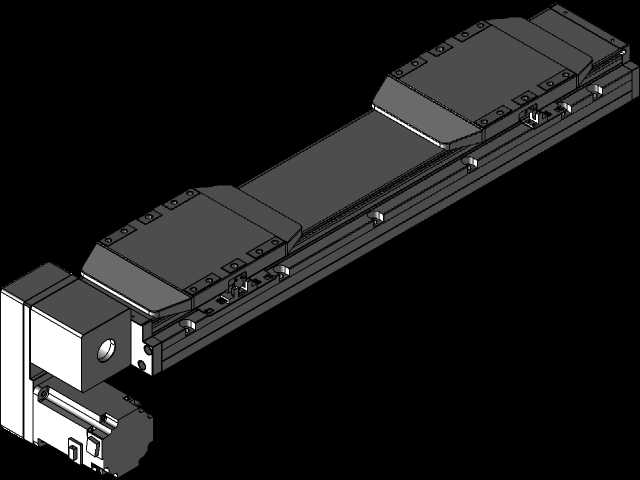

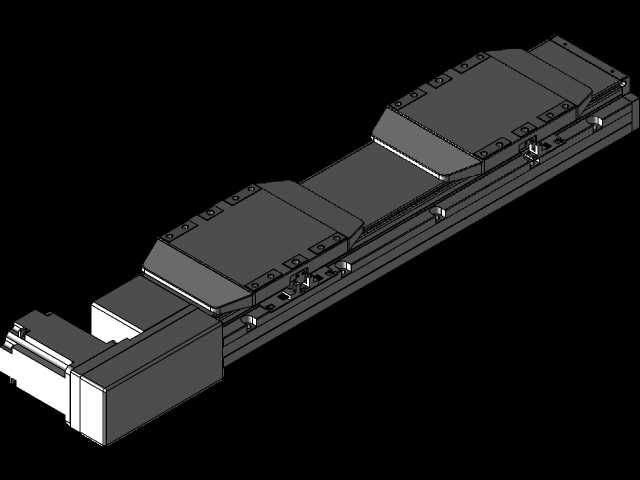

TPA GCBS双滑台内置轨道线性驱动执行器

　　在3C电子精密组装、新能源锂电池极片裁切、包装机械高速分拣这类对工位节拍和定位一致性有严苛要求的产线场景里，单滑台直线模组往往难以满足多工位同步作业或者相向夹持的工艺需求，这款双滑动驱动的内置轨道线性执行器，正是针对这类细分工况做的结构优化设计。从实际落地的项目经验来看，不少设备集成商在做双工位取放结构时，会选择在单根导轨上加装两个独立滑台搭配外置驱动，这种方案不仅需要额外设计同步带轮或者丝杠的传动避让结构，还会因为外置导轨的防护等级不足，在有粉尘、切削液飞溅的车间环境里频繁出现卡滞、磨损过快的问题，而这款执行器把导轨结构完全内置在铝型材本体内部，从根源上降低了异物进入传动副的概率。

　　从功能特性上看，它在成熟的单滑台线性模块基础上做了传动结构拓展，两个滑动座可以根据工艺需求设置为同步联动模式，完成大跨度工件的平稳移送，也可以设置为反向运动模式，实现工件的居中夹持、双向对位等动作，不需要额外搭建两套独立的单轴模组，能大幅缩减设备的安装空间占用。传动结构和导向轨道的集成化设计，让整个执行器的安装基准面统一在型材底部，现场安装时只需要打表找正一次底面的平面度和直线度，就能保证两个滑台的运行平行度，省去了两套模组分别校准、再调整同轴度的繁琐工序，对于设备组装的钳工来说能减少至少三分之一的轴系校准工时。

　　设计思路上，这款执行器没有盲目追求过高的性能参数冗余，而是把核心优化点放在了传动效率和结构紧凑性的平衡上：内置轨道采用淬硬磨削处理，和滑座内部的滚动导向件配合，能保证长期运行的精度保持性，双滑台的传动副做了负载均衡设计，当两个滑台同步承载时，驱动力会均匀分配到两个滑动连接点上，避免单滑台偏载导致的导轨局部磨损。从安装边界来看，执行器的主体采用等截面铝型材结构，电机连接端采用标准化的伺服电机安装法兰，可以适配不同功率等级的伺服或者步进电机，不需要额外定制转接法兰；型材侧面预留了通用的传感器安装槽，方便用户根据工位需求加装原点、正负限位的光电开关，不需要在型材上二次打孔攻丝，避免破坏型材的整体刚性。

　　在实际选型适配时，需要注意执行器的水平负载承载能力和行程长度直接相关，长行程工况下要对型材本体做中间支撑，避免高速运行时出现型材挠度变形影响定位精度；滑台的安装面预留了标准的螺纹孔阵列，可以直接连接工装夹具、气动吸盘或者夹爪，不需要额外加转接板，进一步降低运动部分的整体重量，提升动态响应速度。和传统的外置导轨双滑台结构相比，这种内置轨道的设计把整个传动系统的防护等级做了提升，在光伏组件封装、医药包装这类对洁净度有要求的车间里，也不会因为导轨润滑脂外露污染生产环境，同时运行噪音也比外置结构低5到8分贝，适合对车间噪音有管控的作业场景。

　　从结构建模的角度来看，整个执行器的零件拆分逻辑非常清晰，主体型材作为基准件，所有的传动件、导向件、端盖密封件都以型材的安装槽为定位基准，在做虚拟装配时不需要做额外的基准转换，干涉检查环节可以快速排查滑台全行程范围内的零件碰撞问题；端盖部分的密封结构采用迷宫式设计，既不会增加滑台运行的摩擦阻力，又能阻挡大部分的浮尘进入型材内部，日常维护时只需要定期从注油嘴补充润滑脂即可，不需要拆解整个模组，大幅降低了设备后期的运维成本。对于做非标自动化设备的结构工程师来说，这类集成化的双滑台执行器可以直接作为标准轴系单元调用，不用从零开始设计导轨选型、传动计算、防护结构等细节，能大幅缩短设备的研发设计周期，同时标准化的量产结构也比自行设计的非标尺规成本更低、交付周期更短，在多工位往复移送、双向对位贴合这类工艺场景里有很高的适配性。
