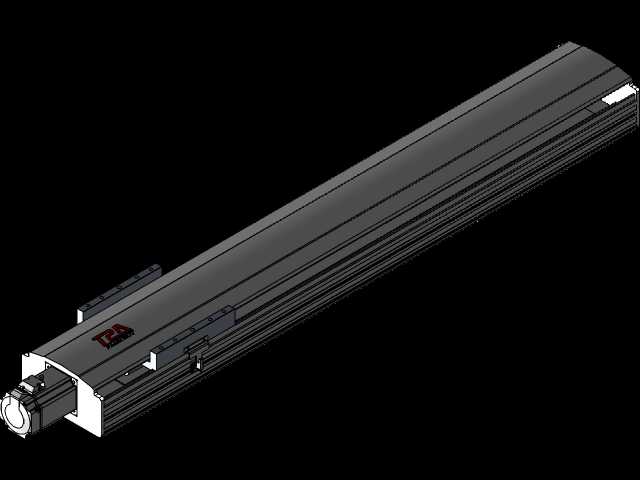

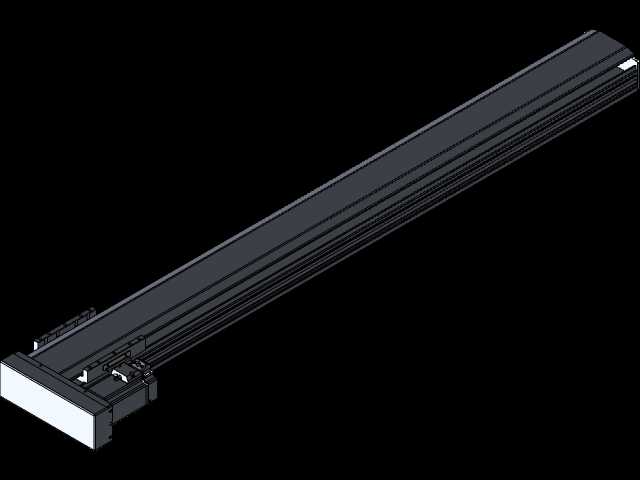

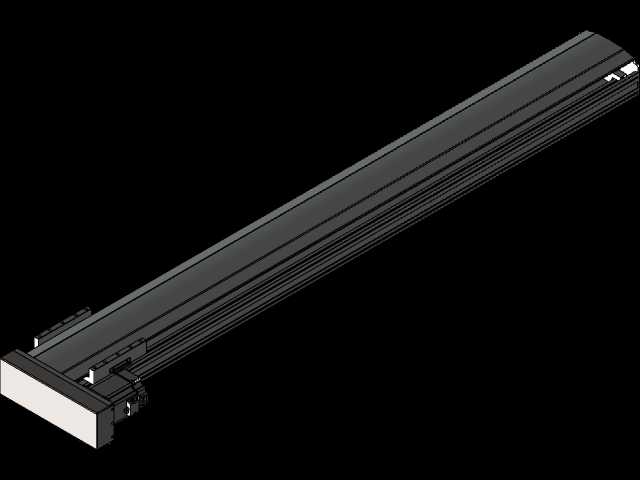

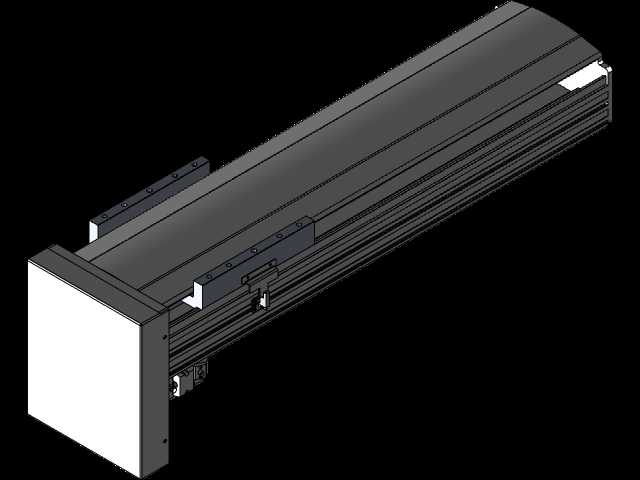

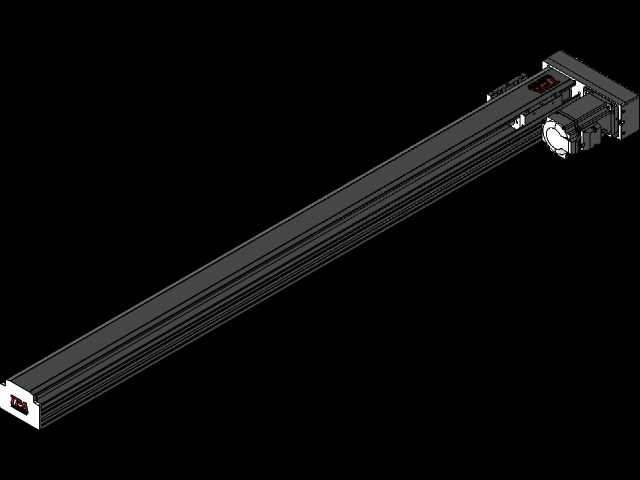

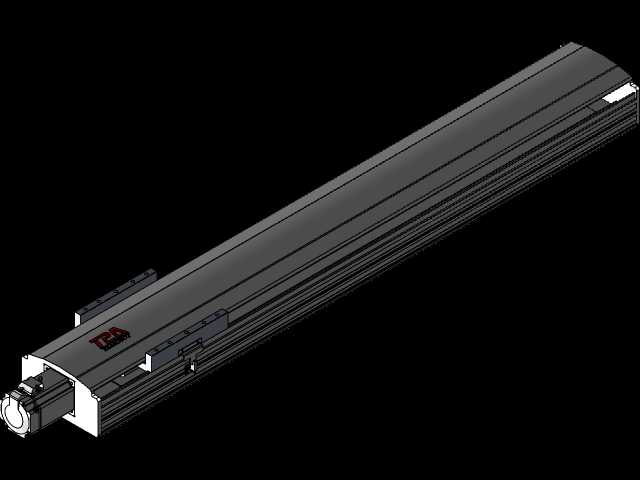

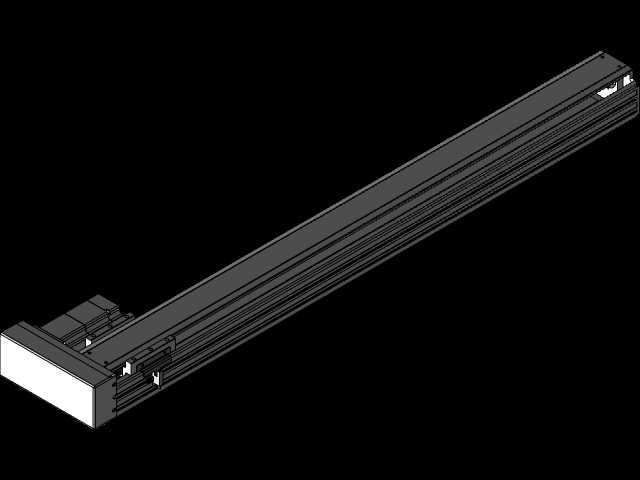

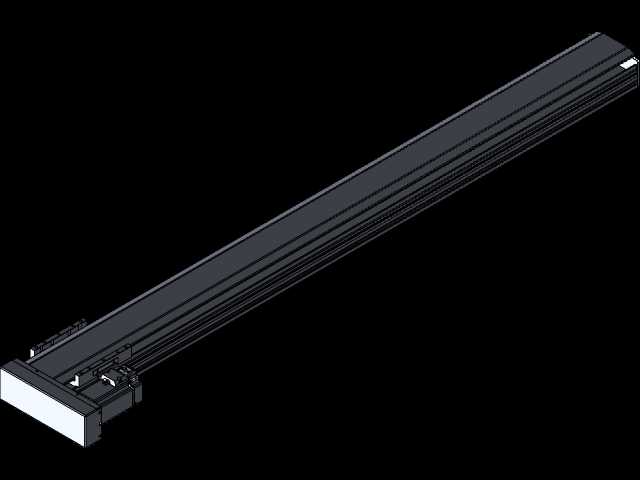

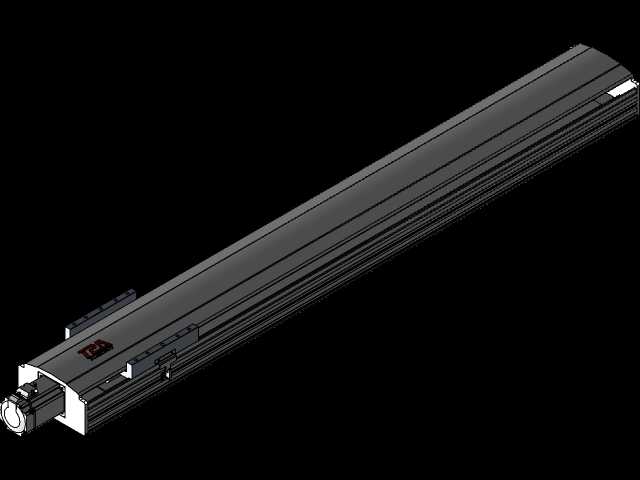

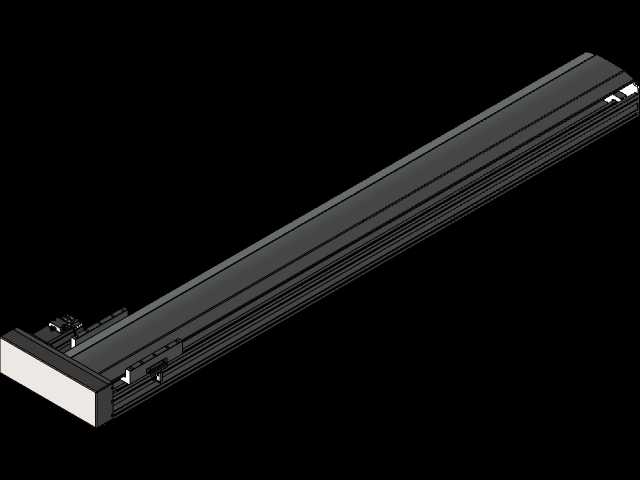

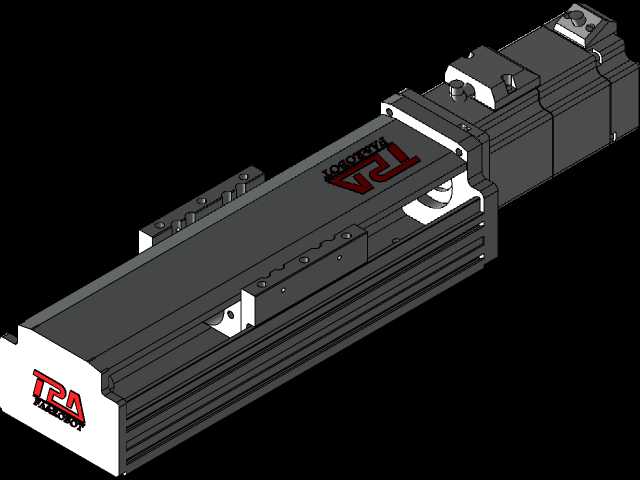

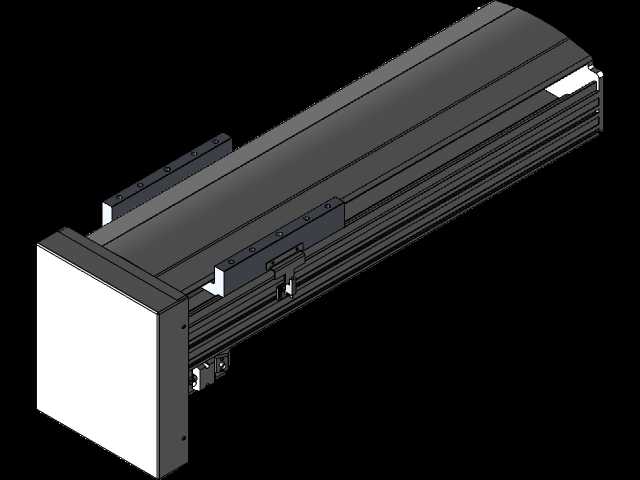

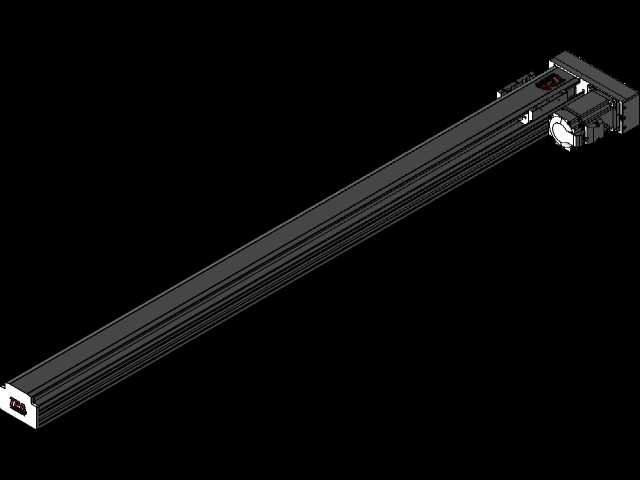

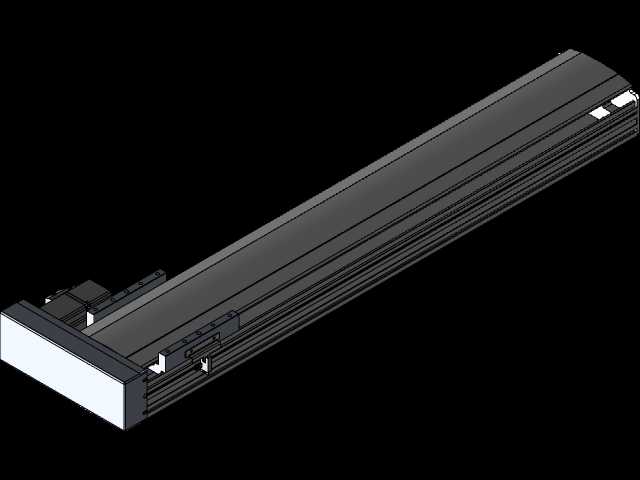

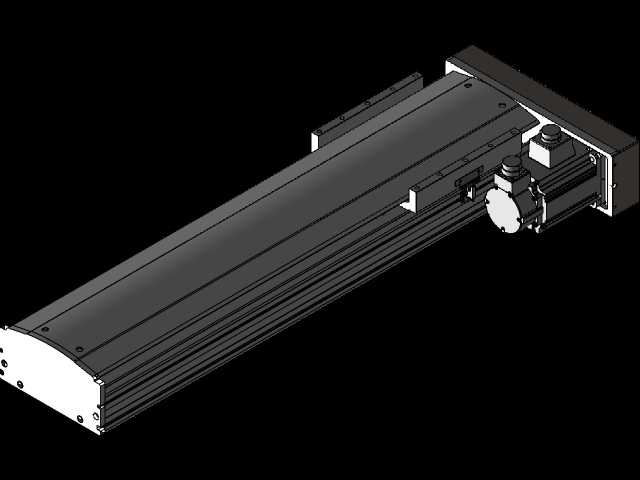

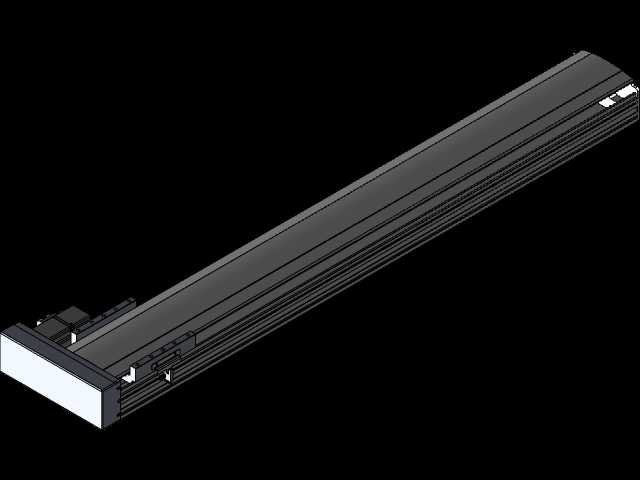

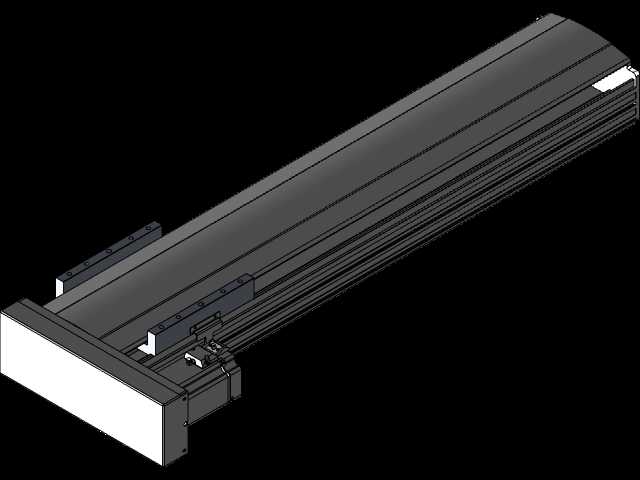

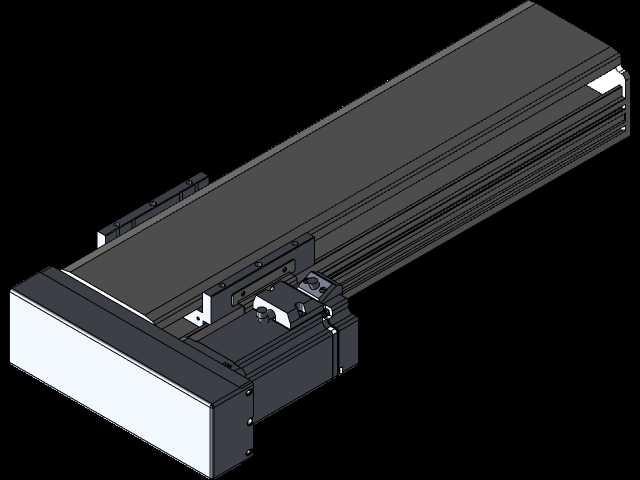

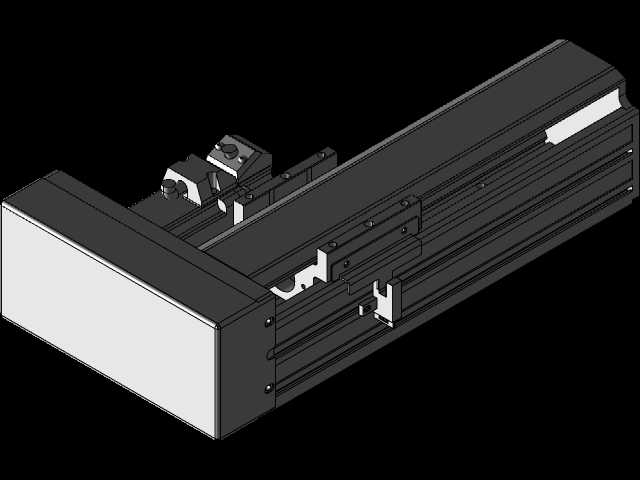

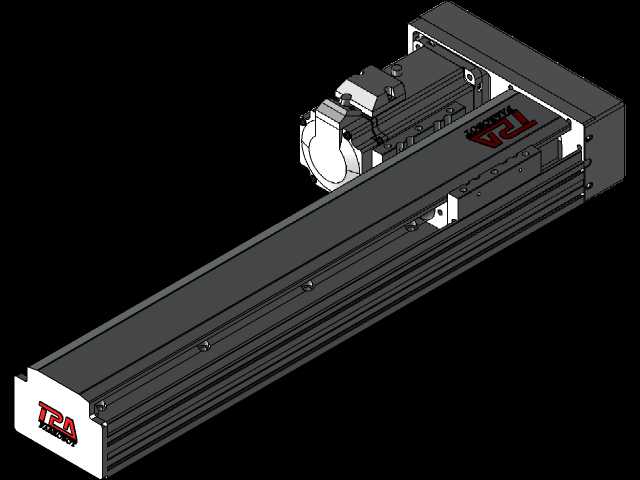

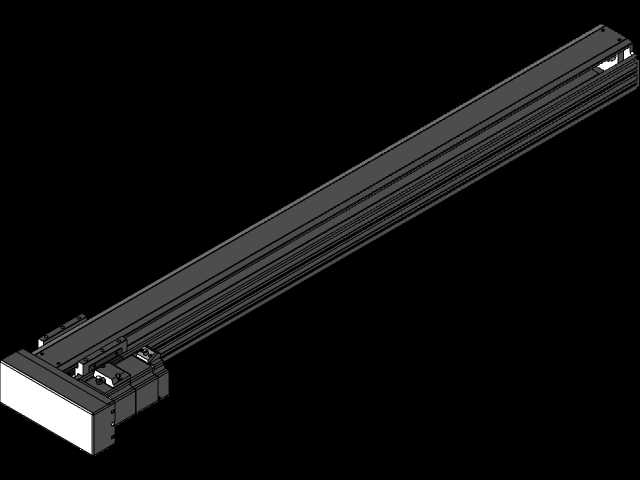

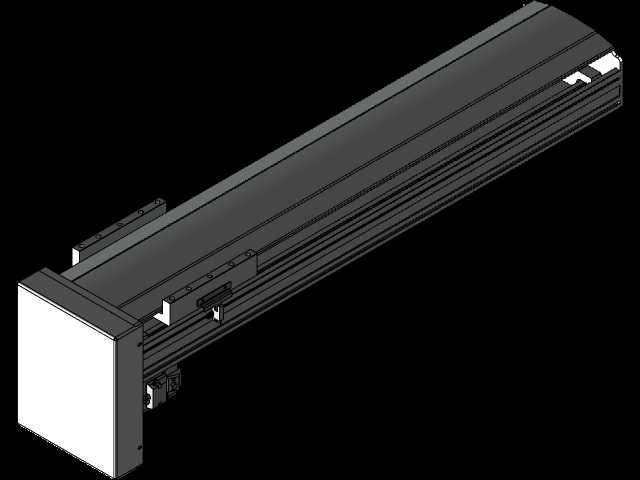

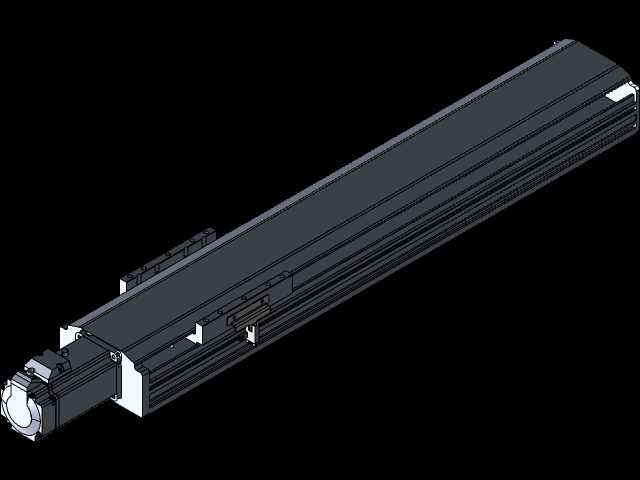

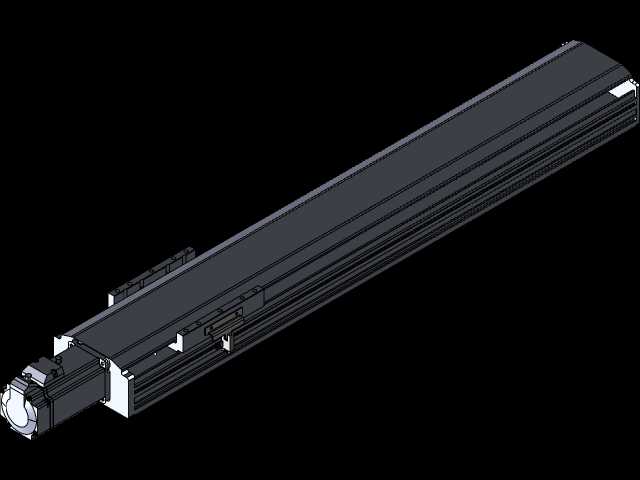

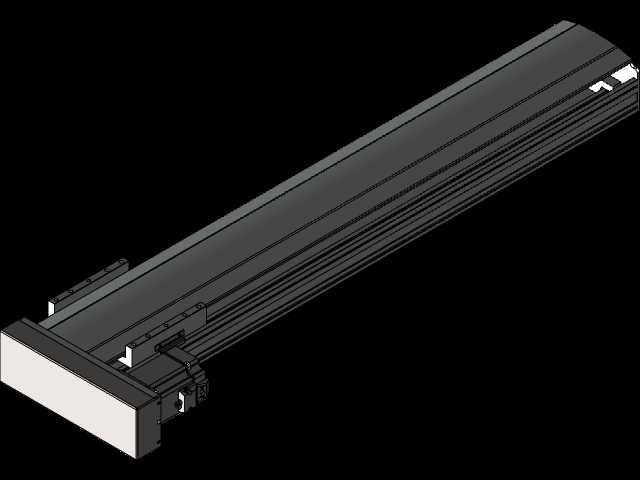

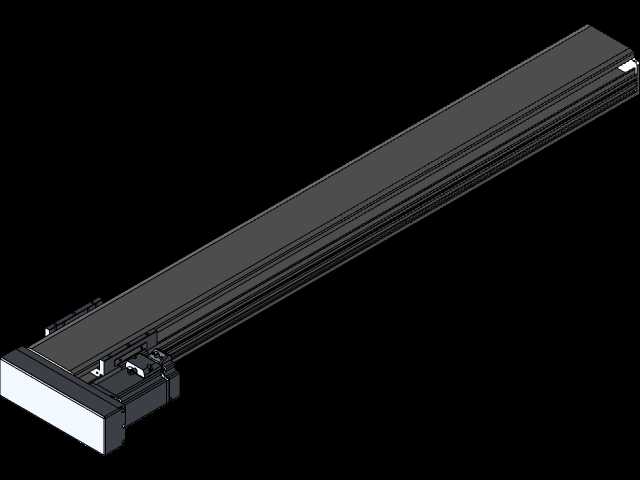

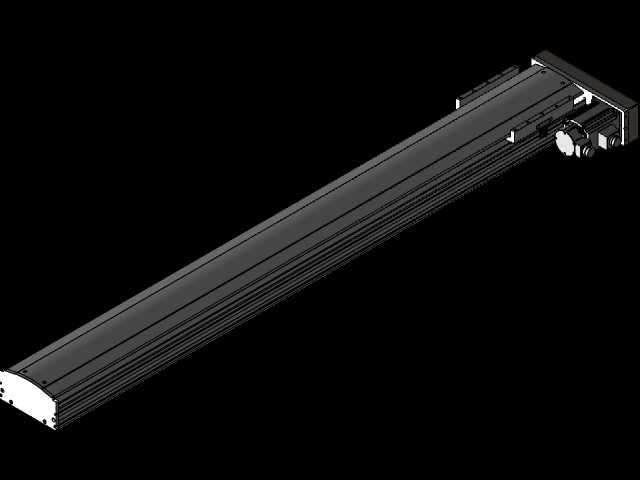

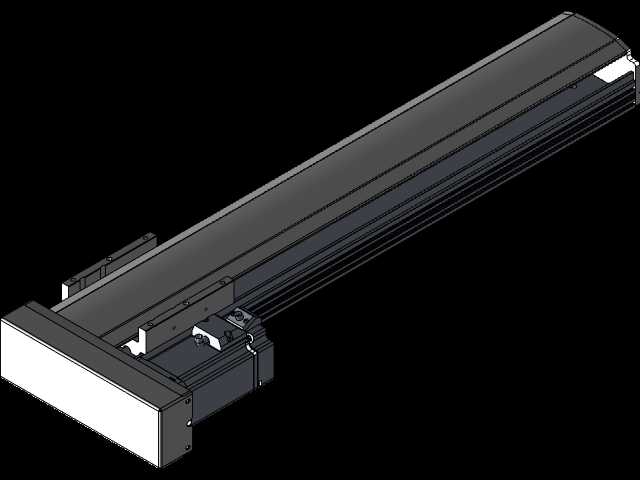

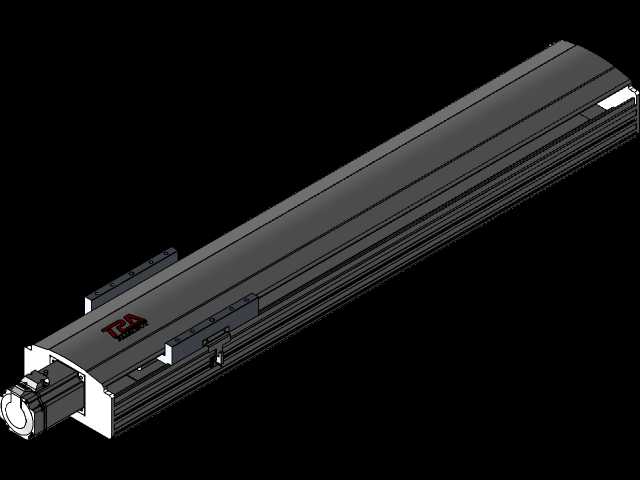

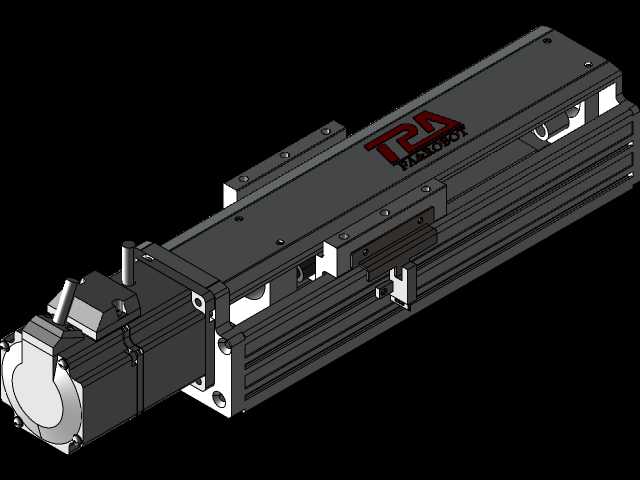

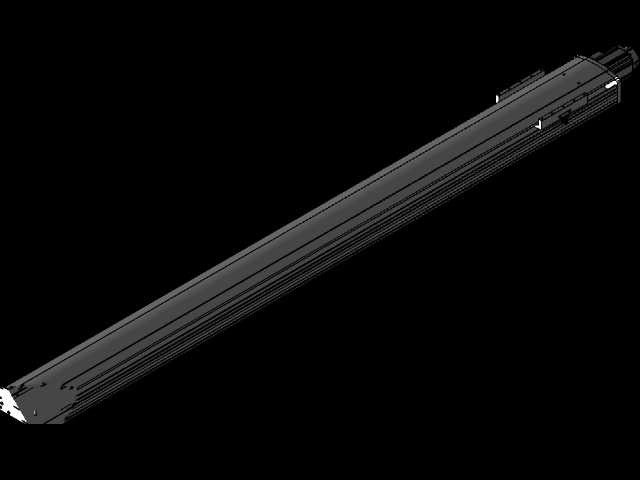

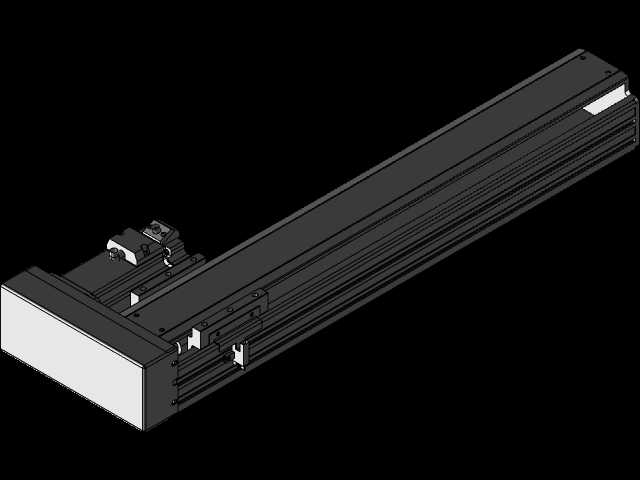

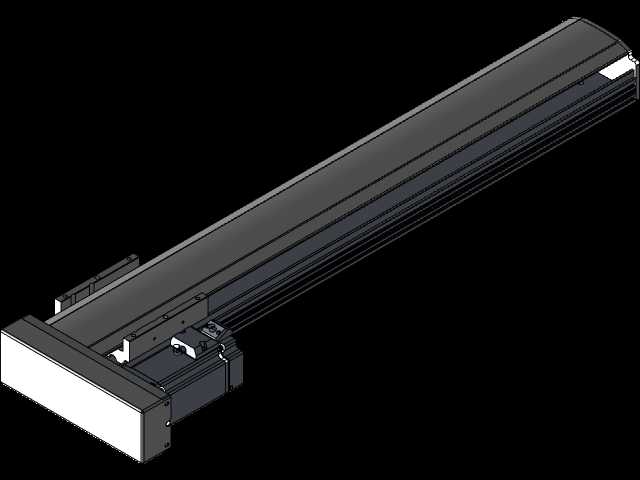

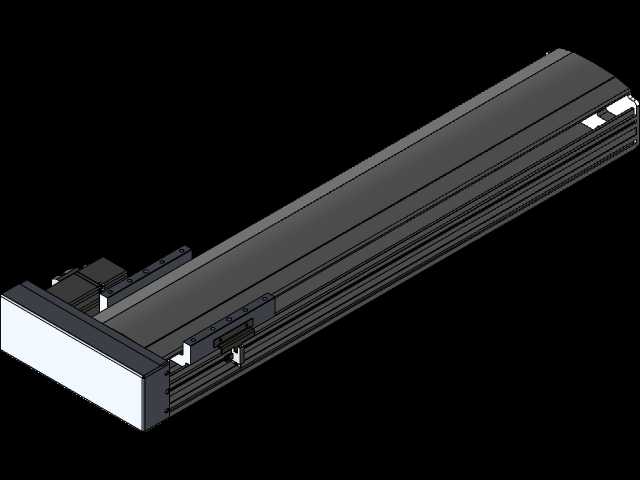

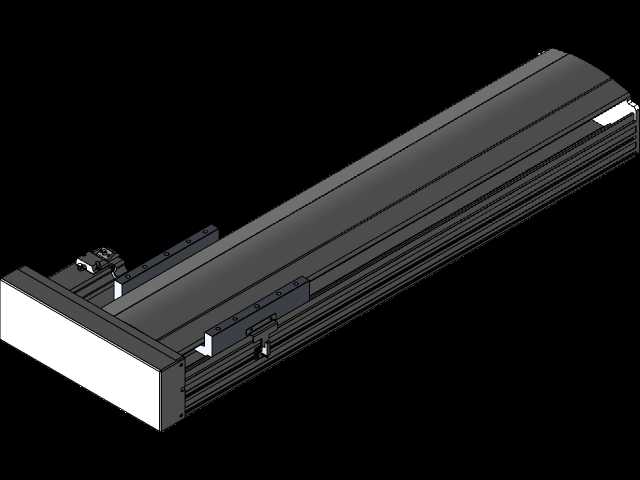

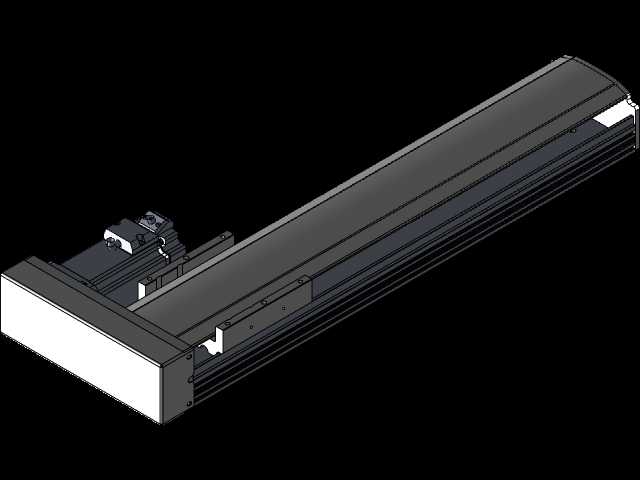

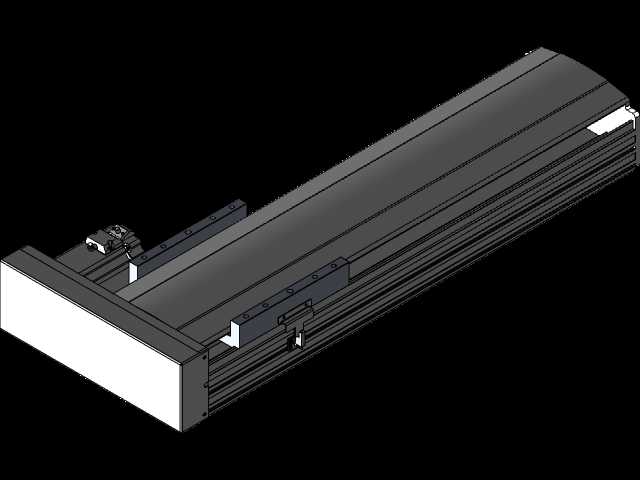

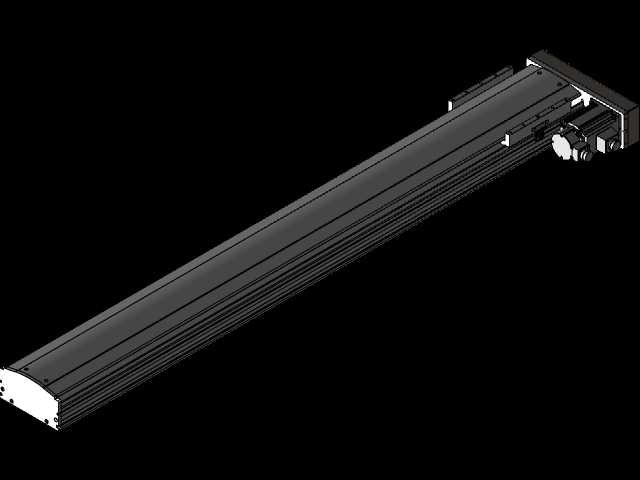

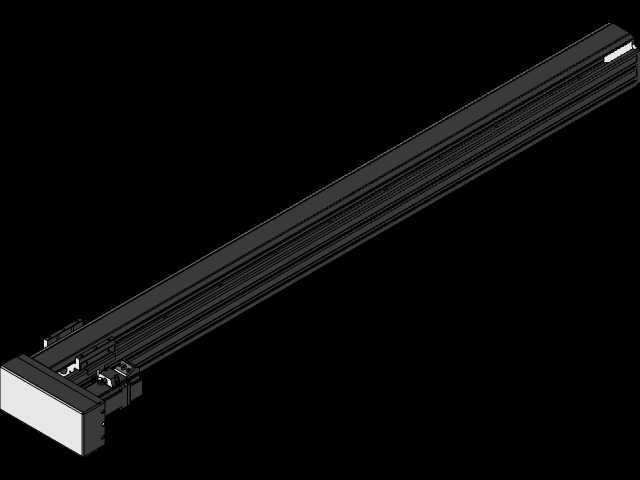

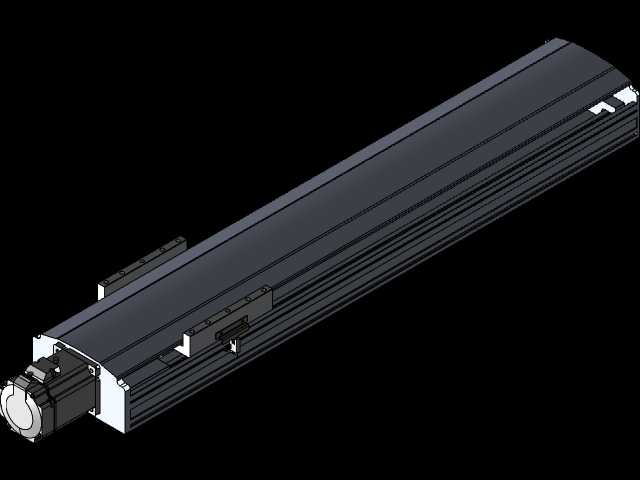

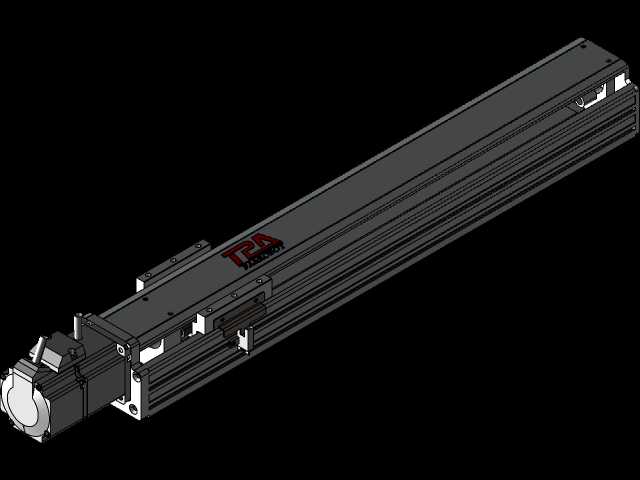

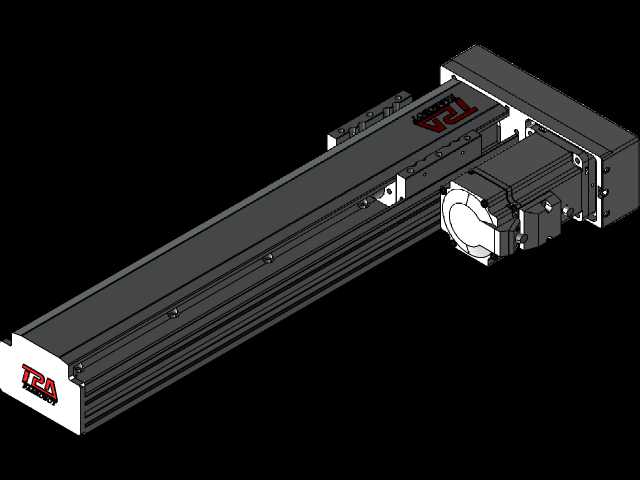

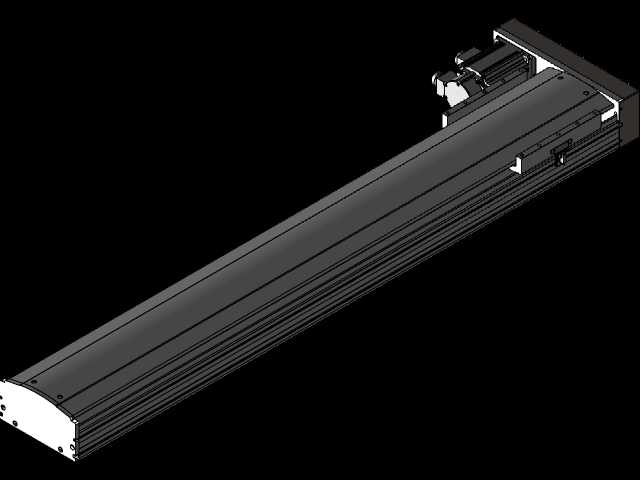

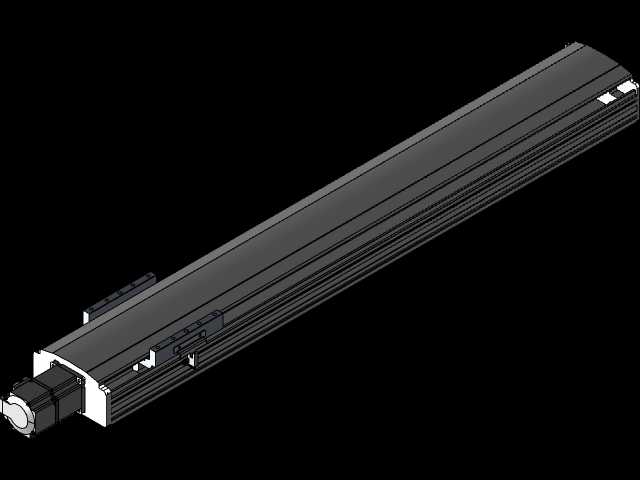

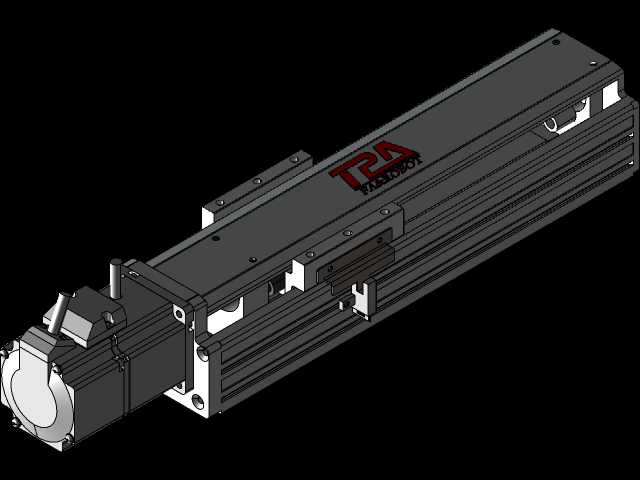

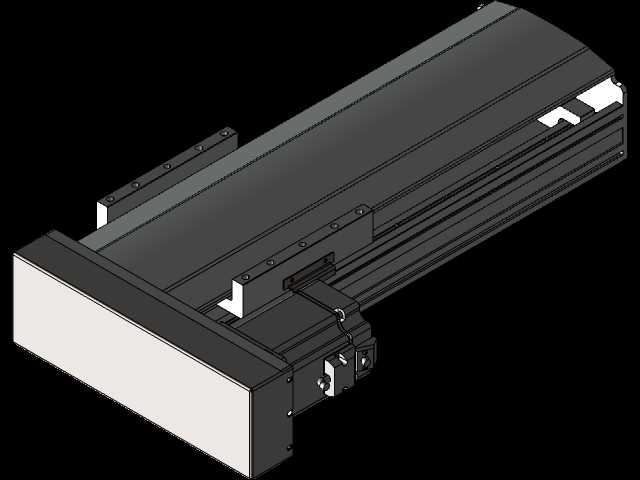

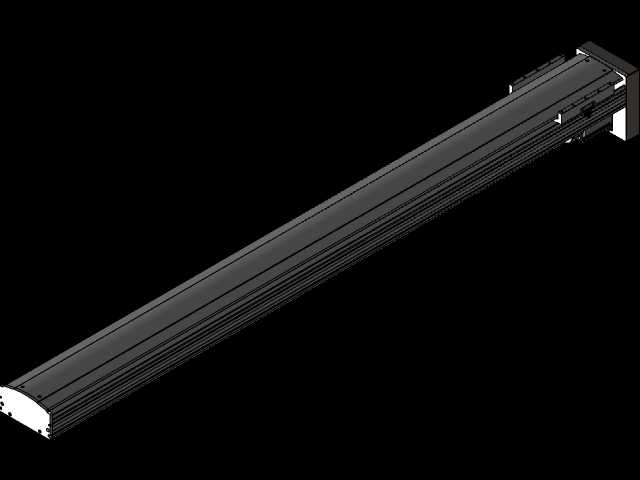

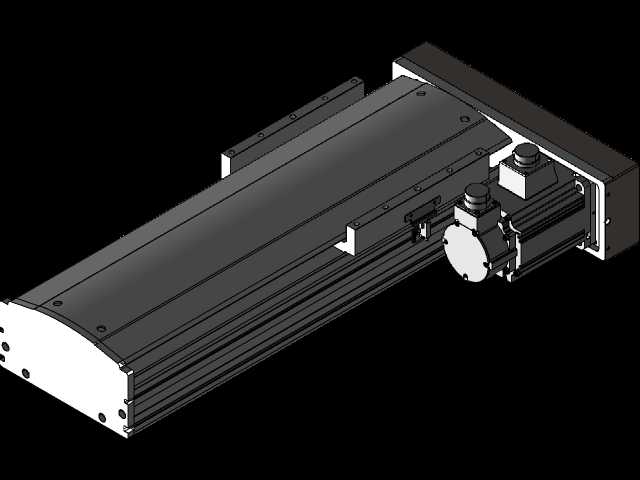

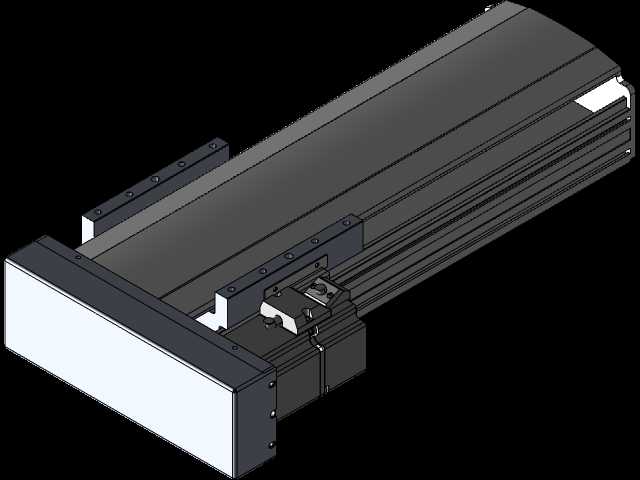

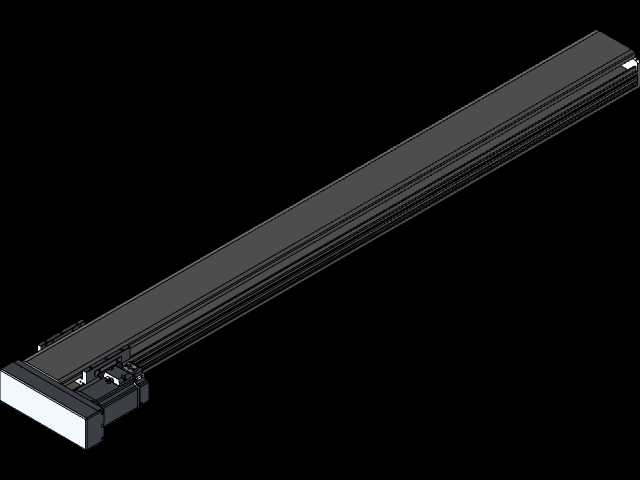

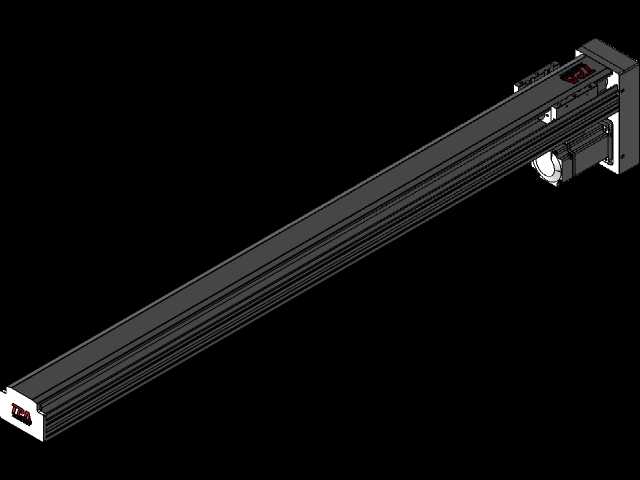

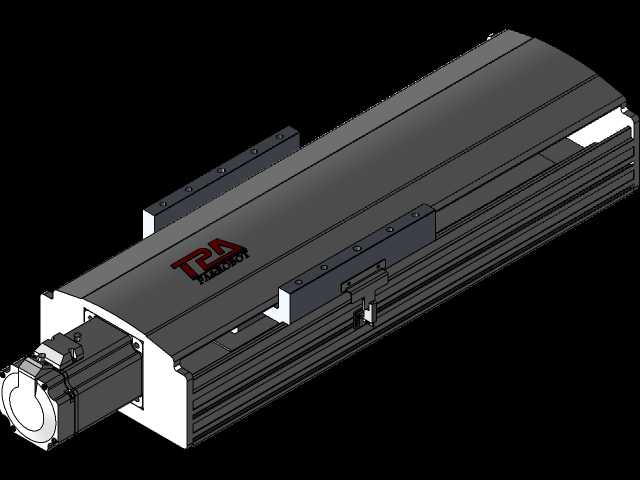

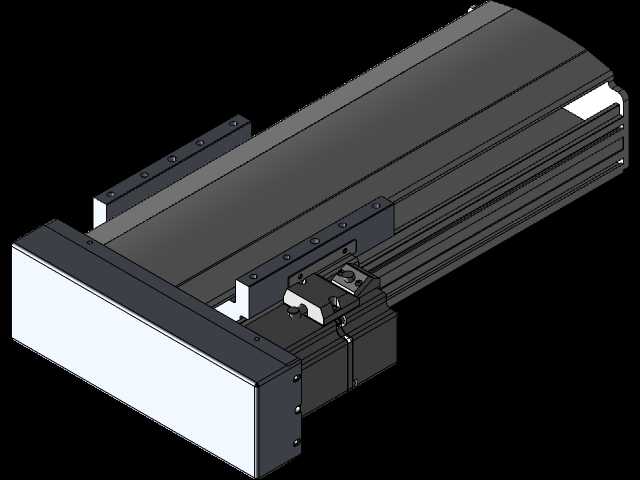

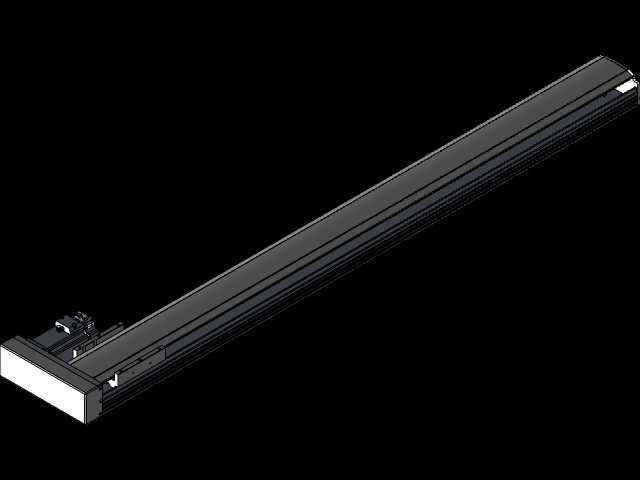

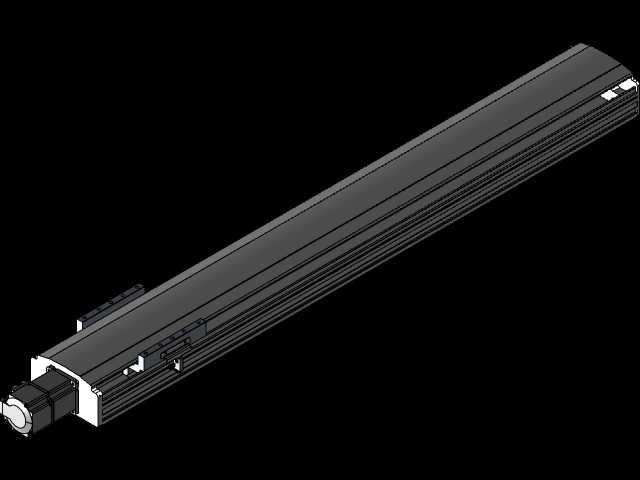

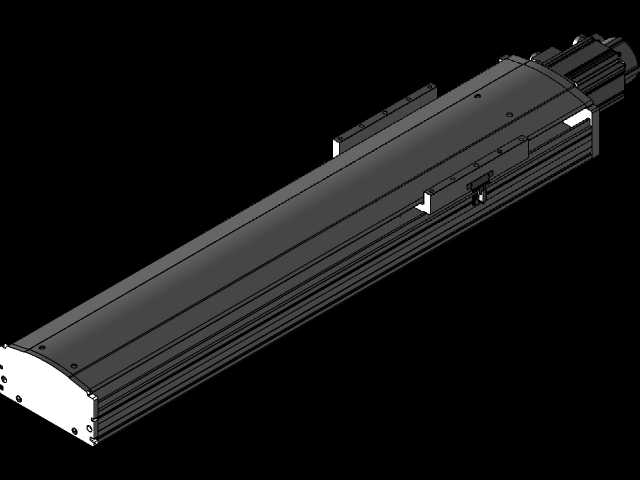

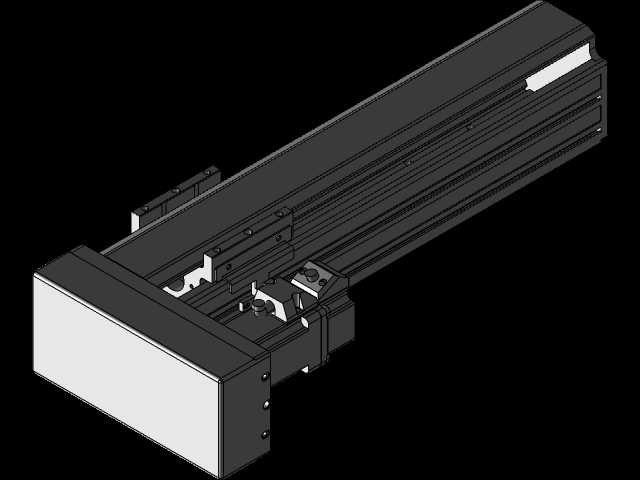

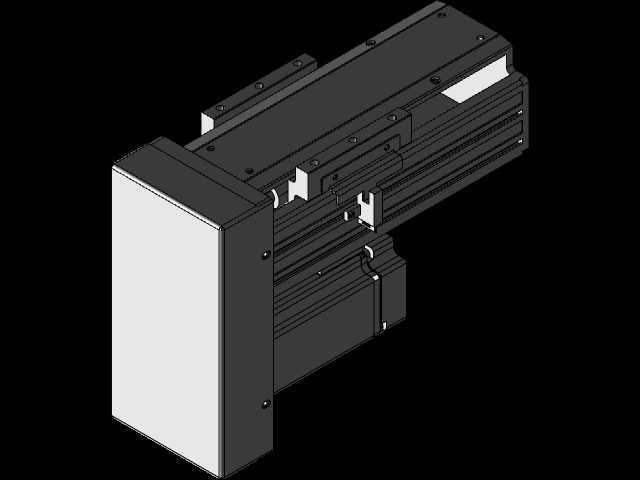

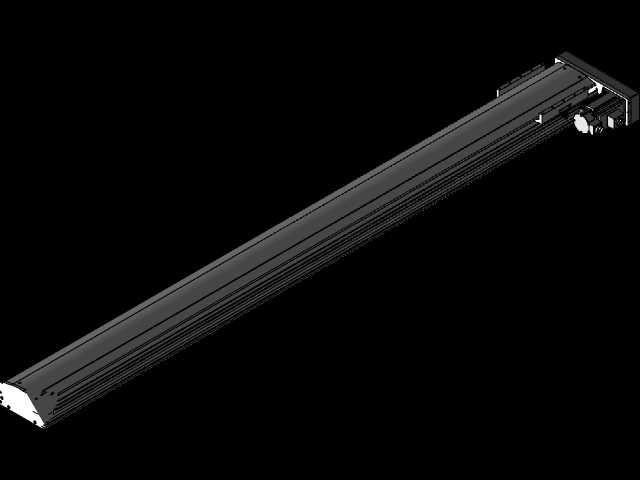

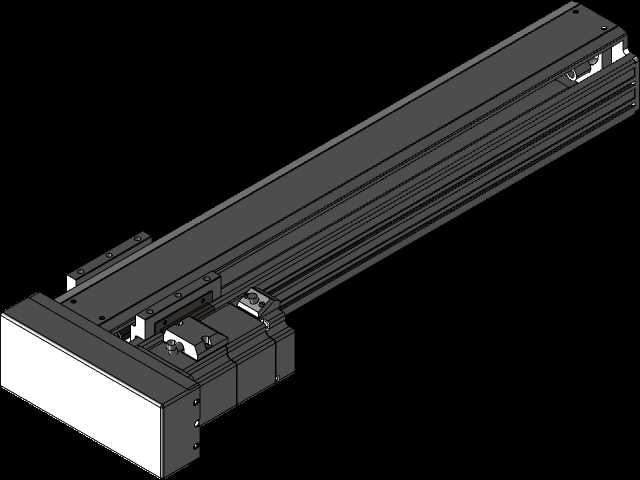

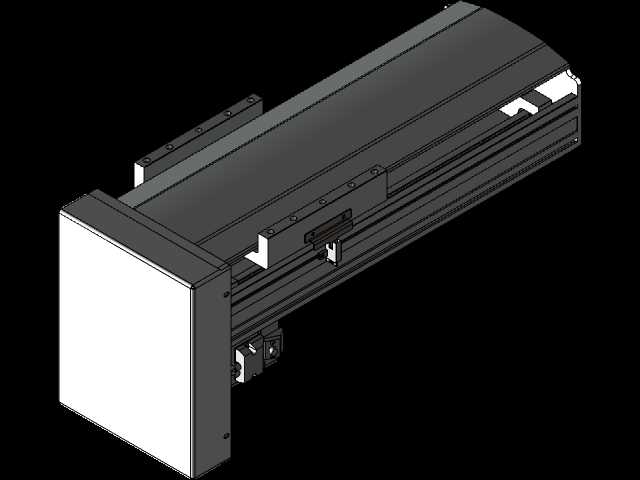

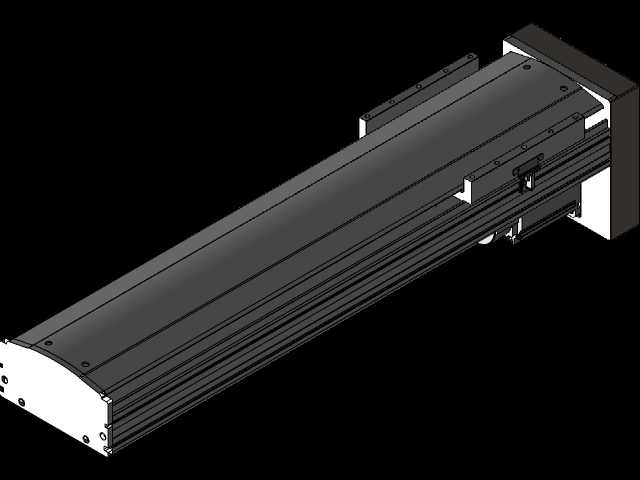

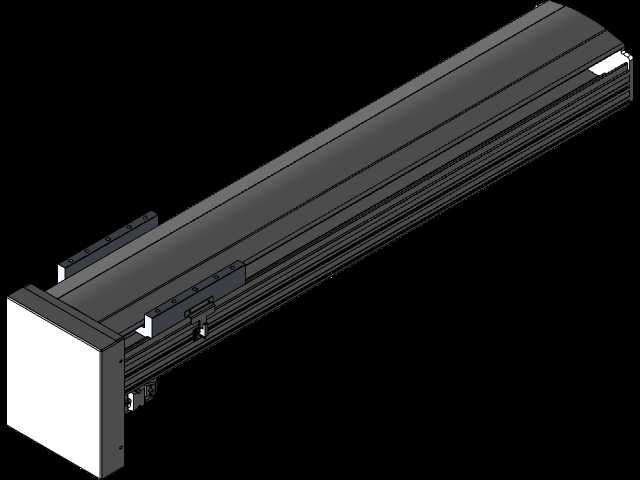

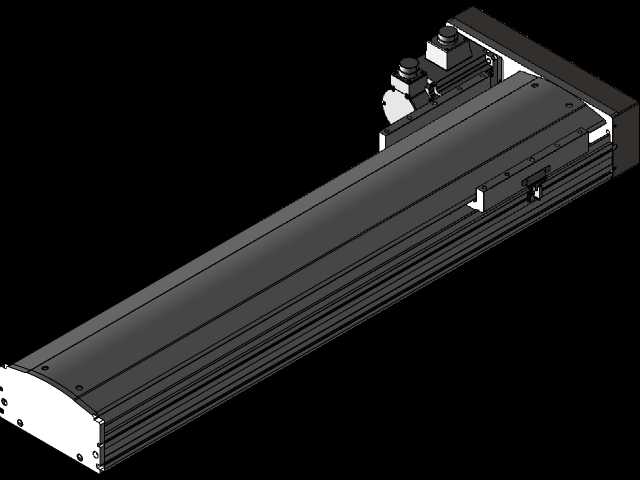

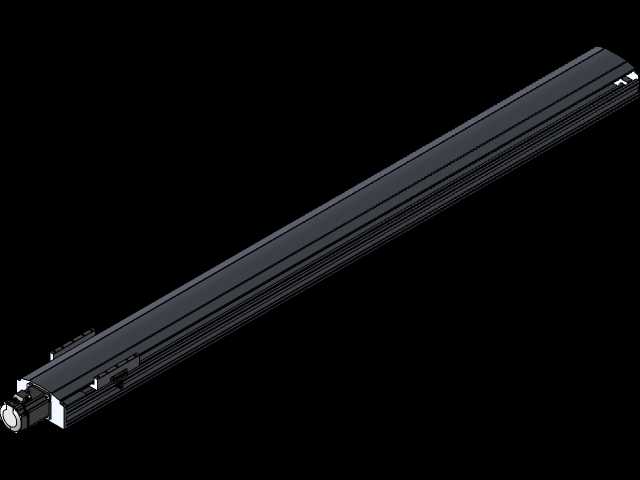

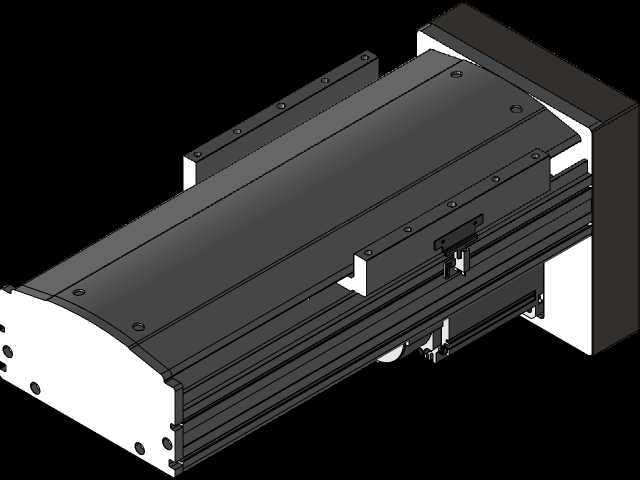

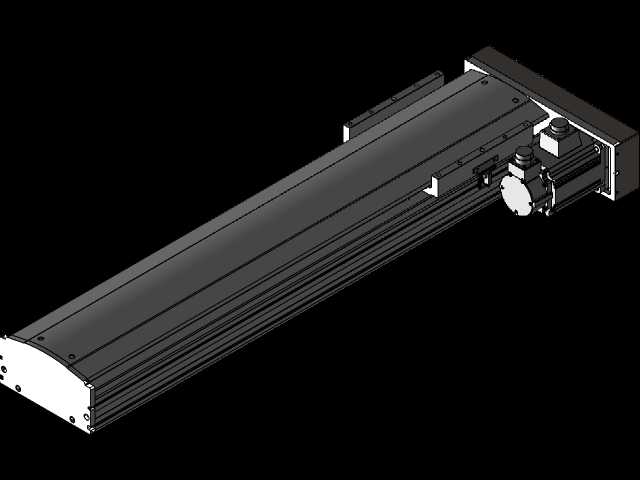

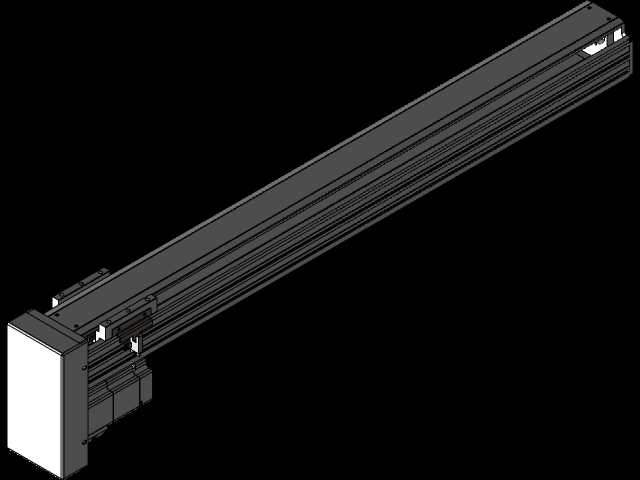

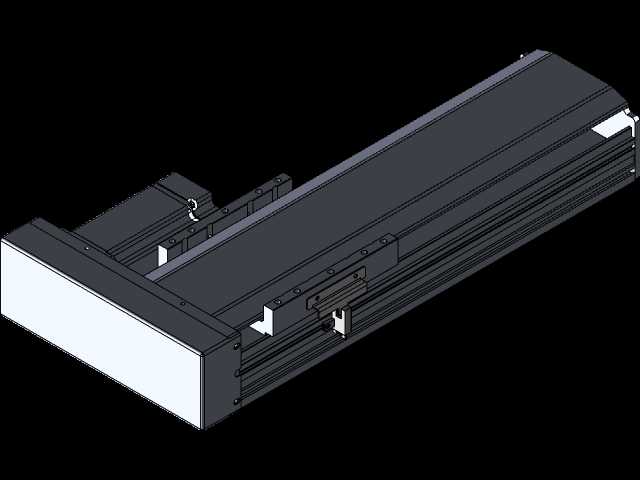

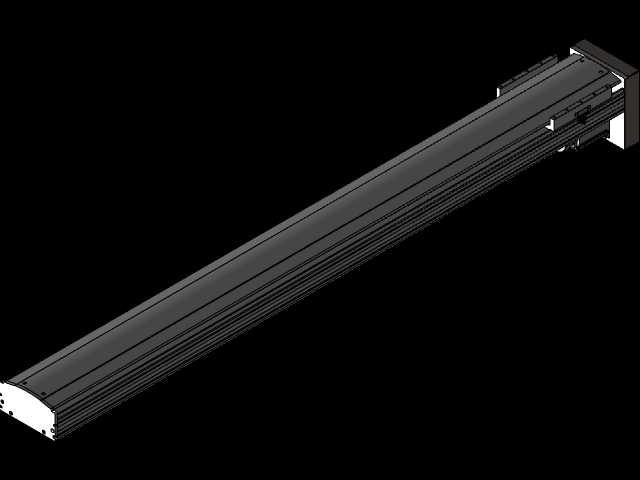

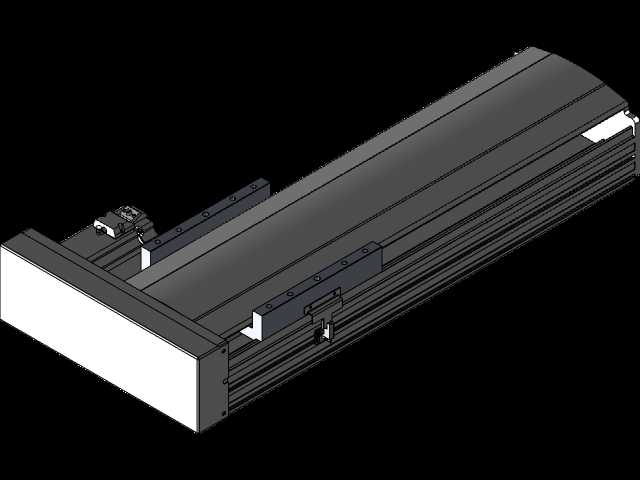

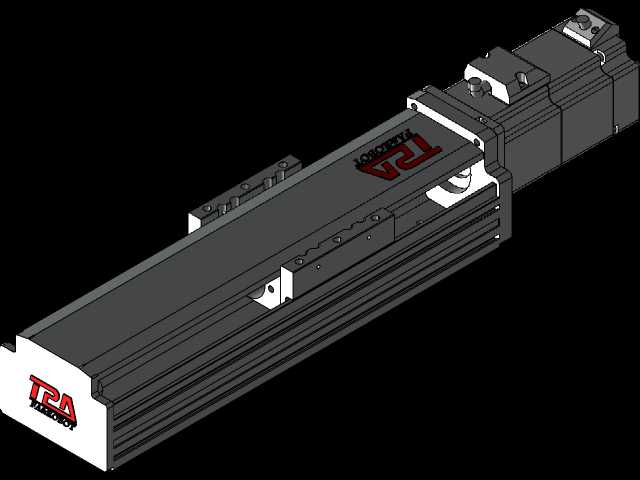

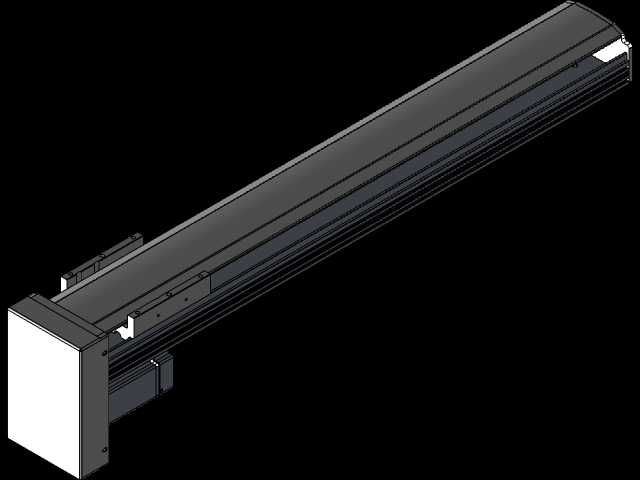

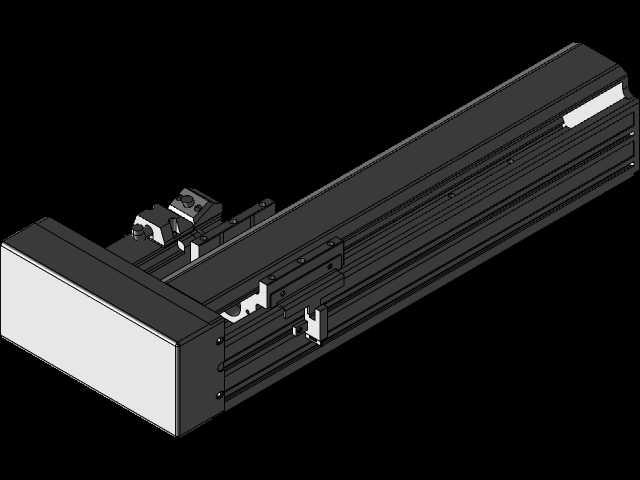

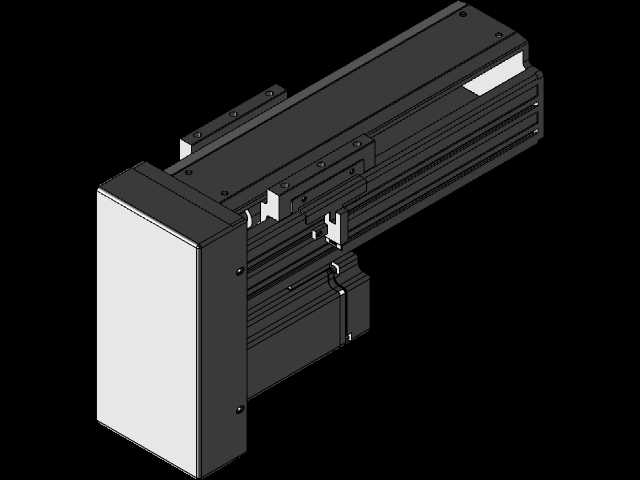

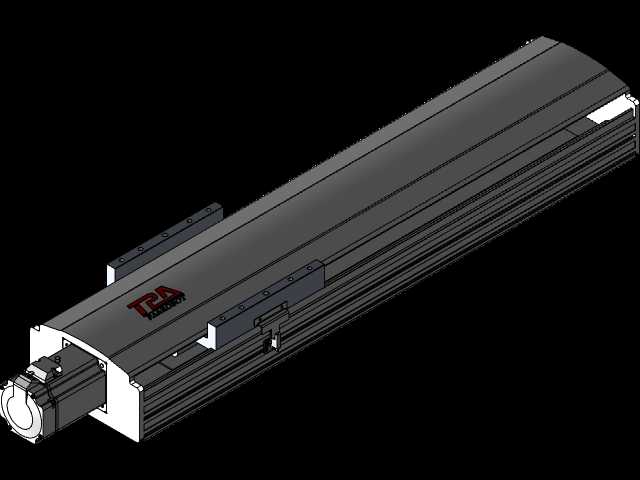

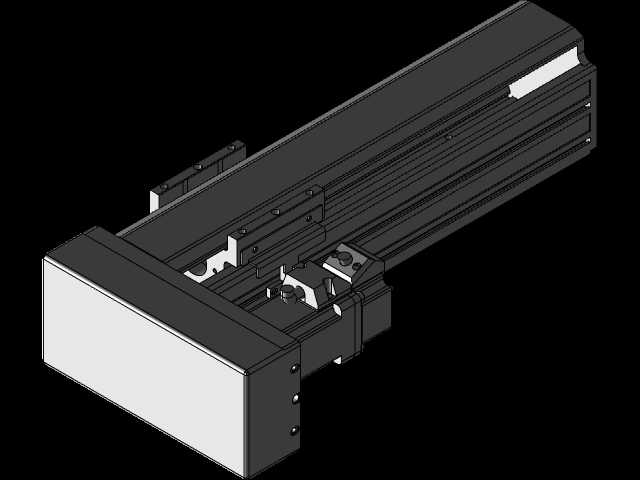

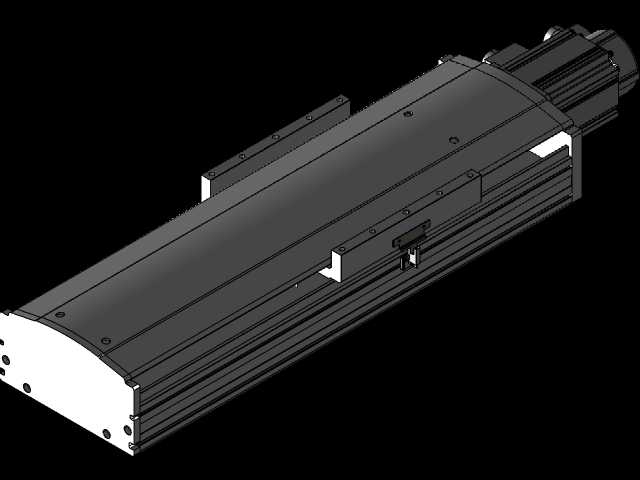

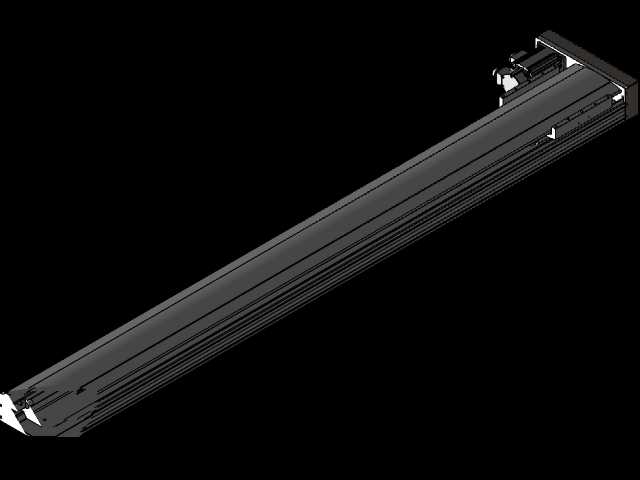

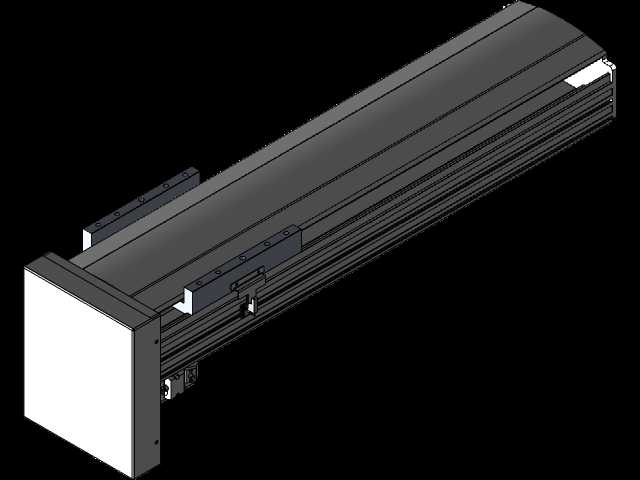

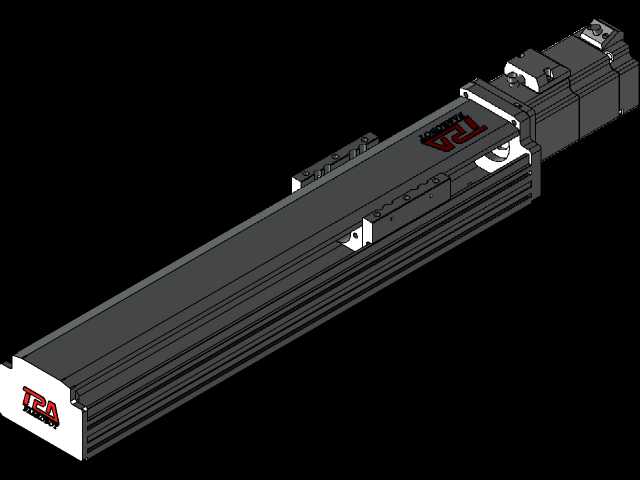

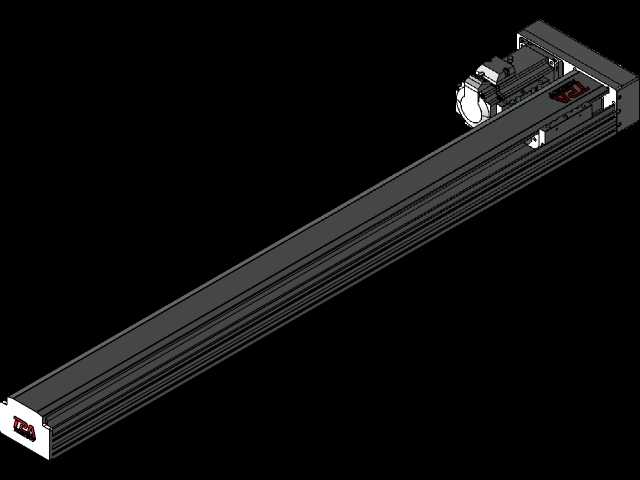

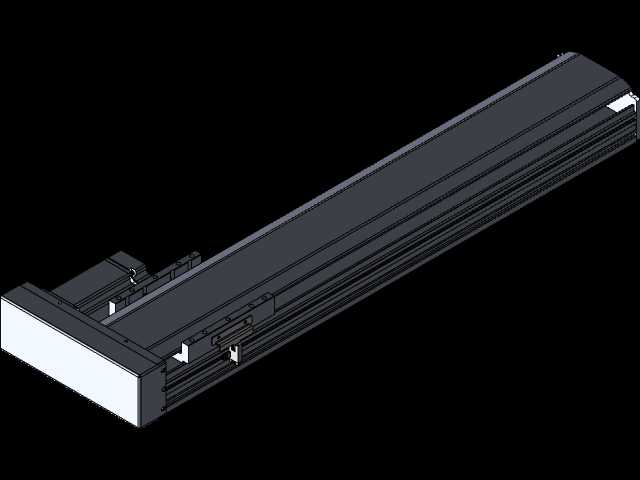

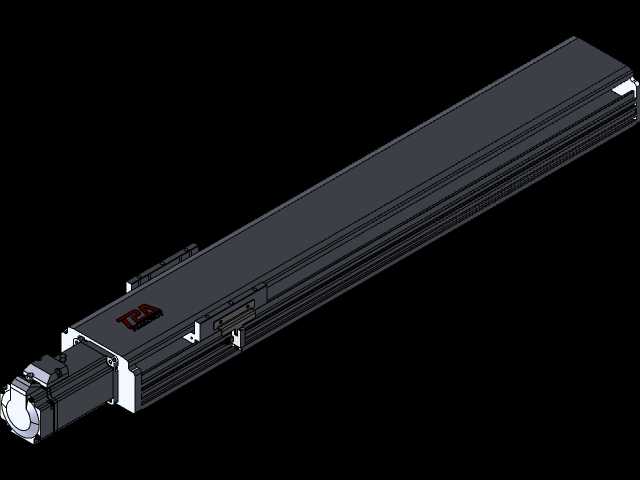

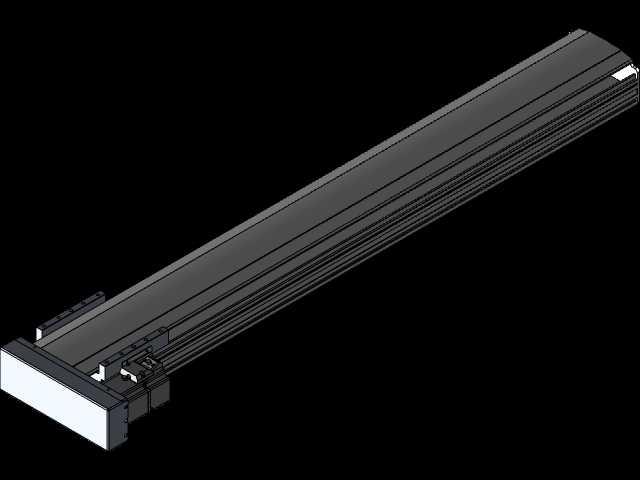

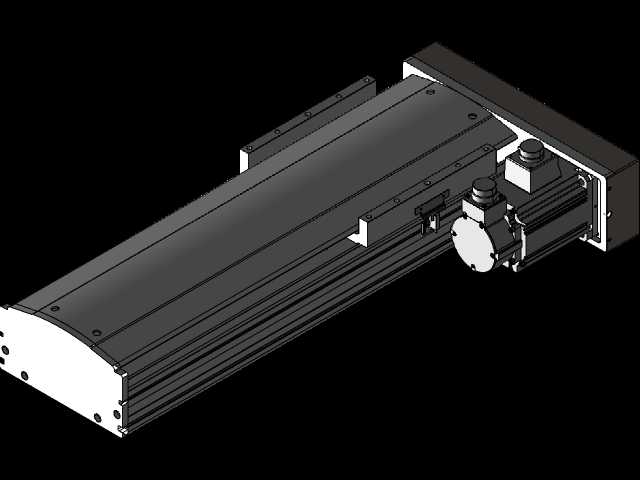

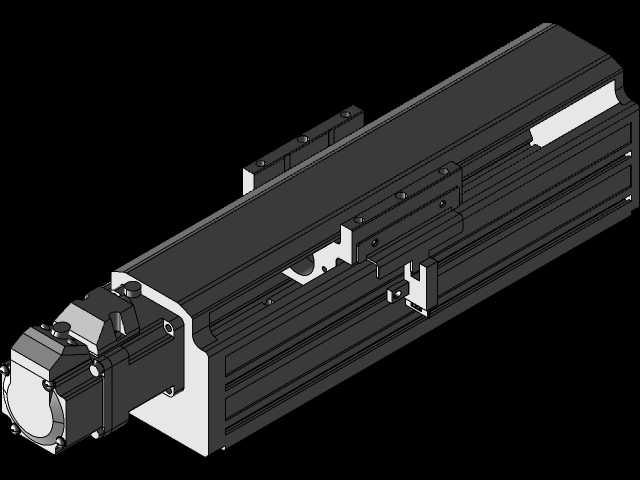

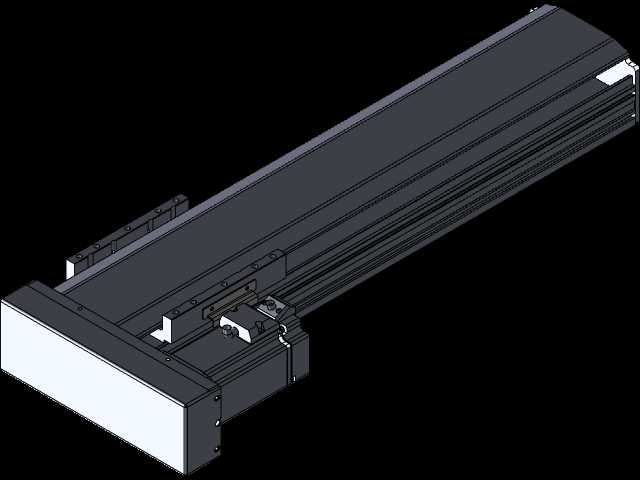

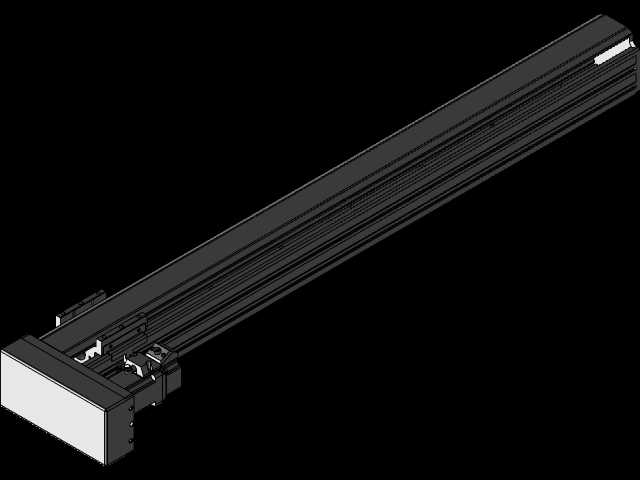

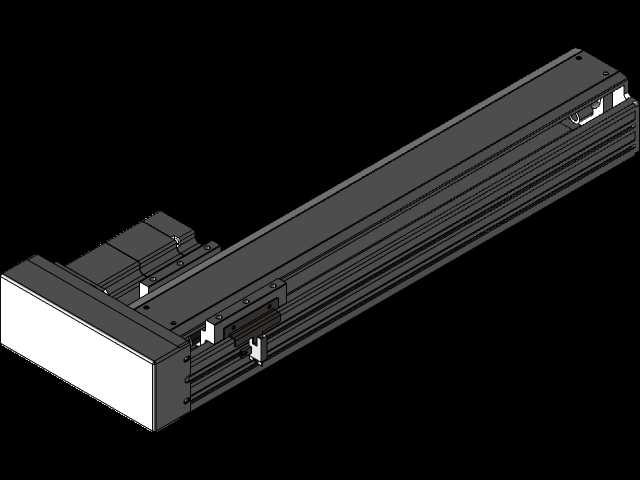

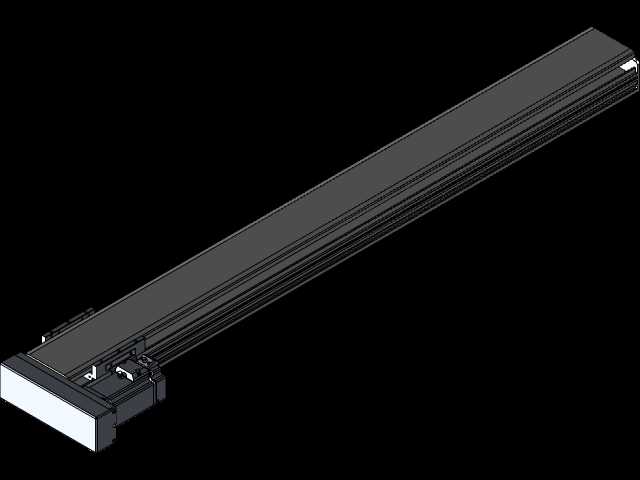

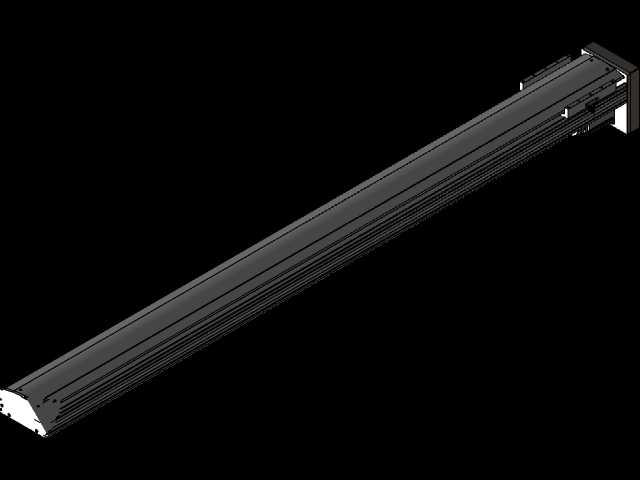

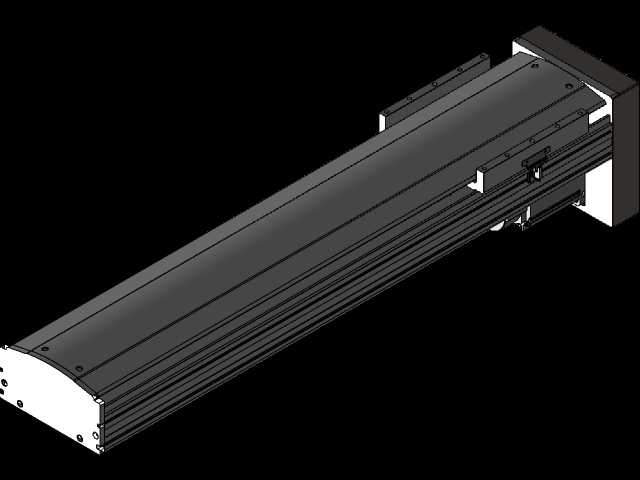

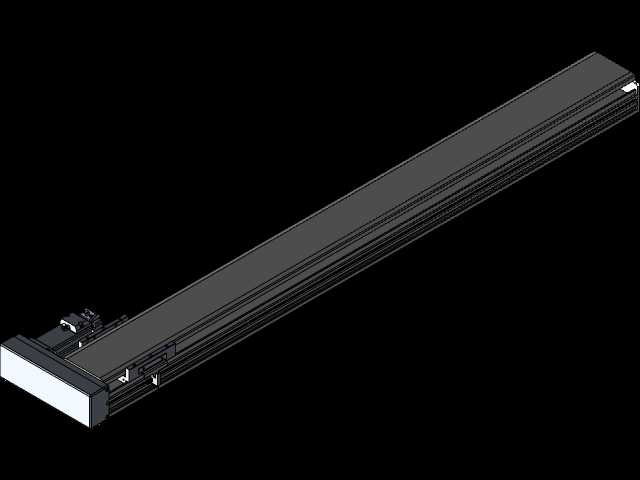

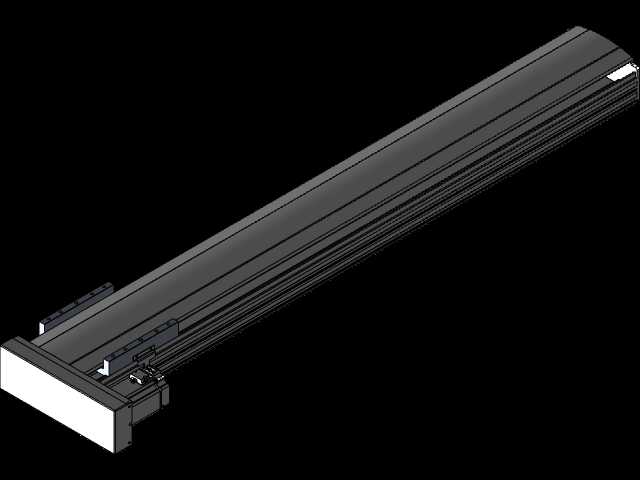

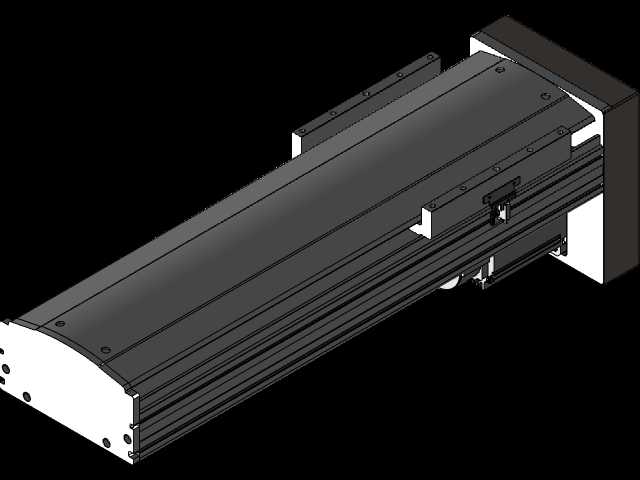

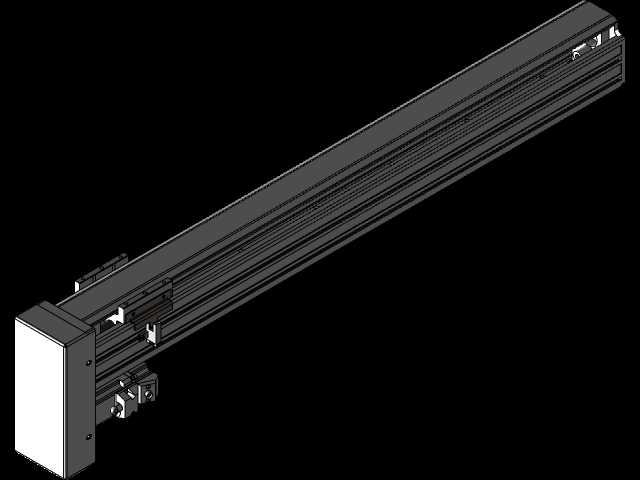

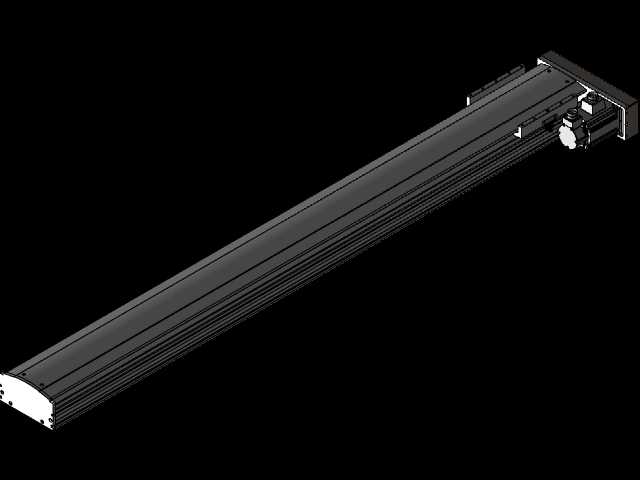

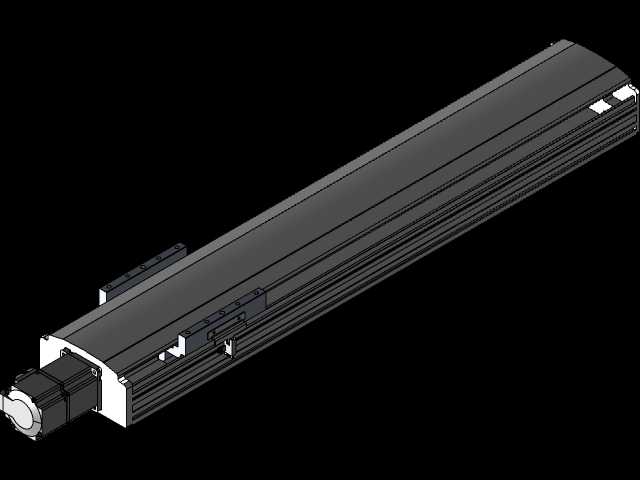

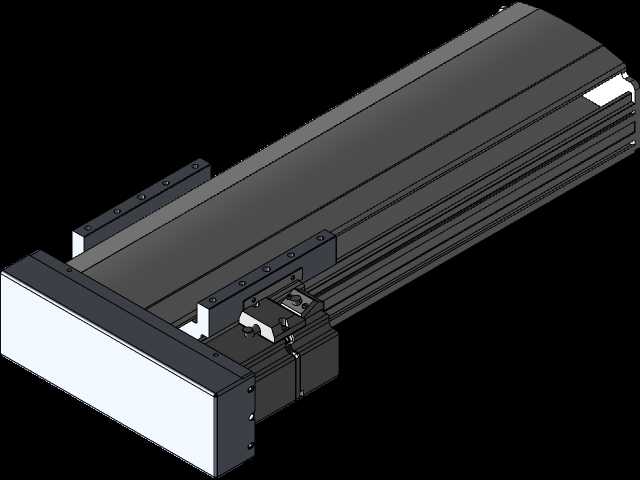

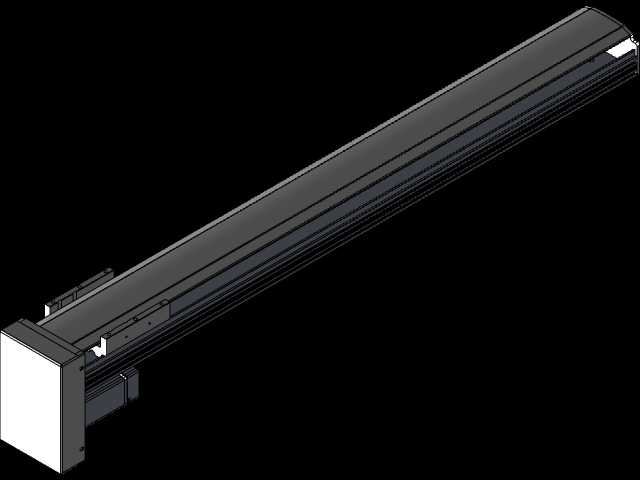

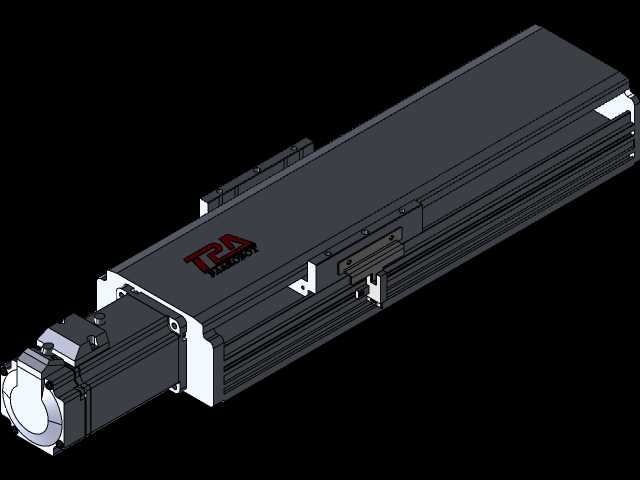

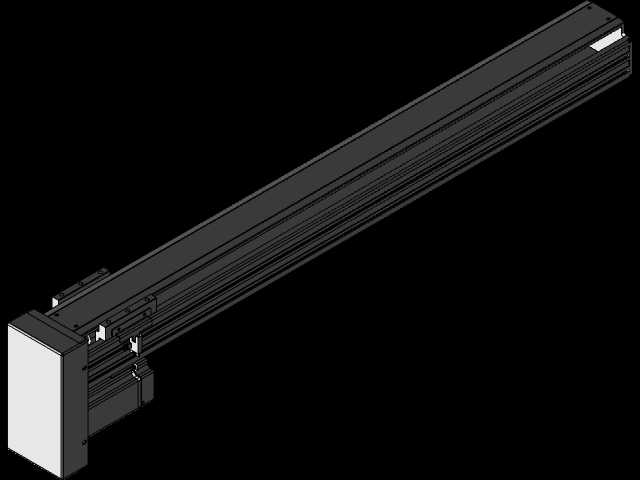

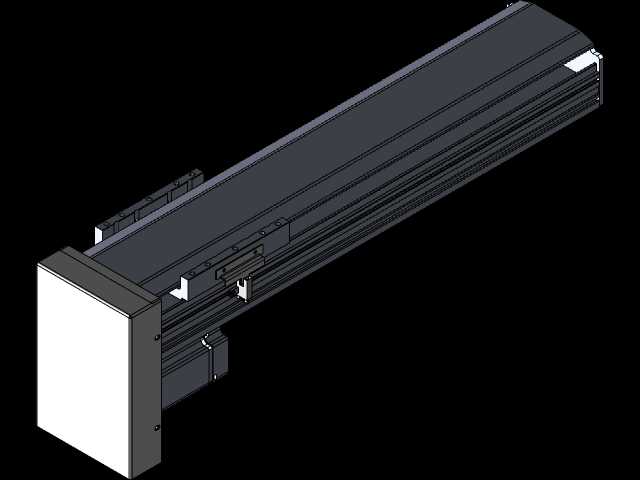

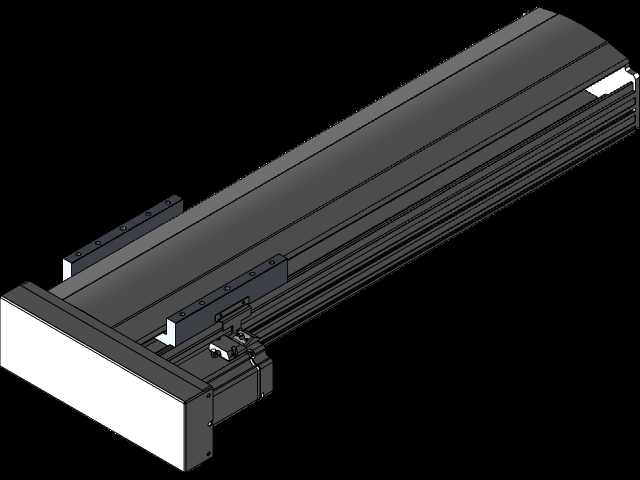

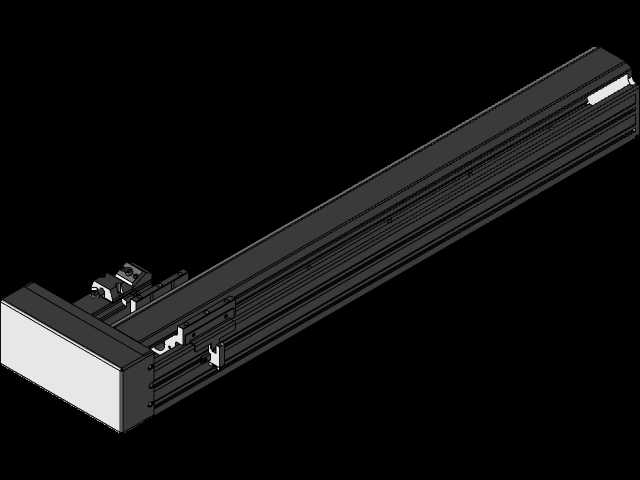

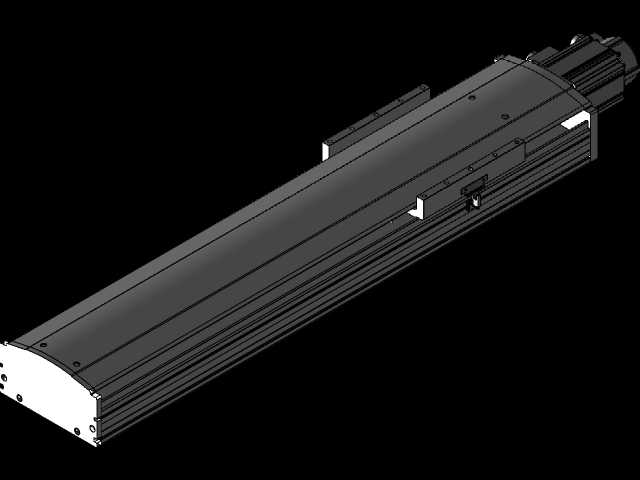

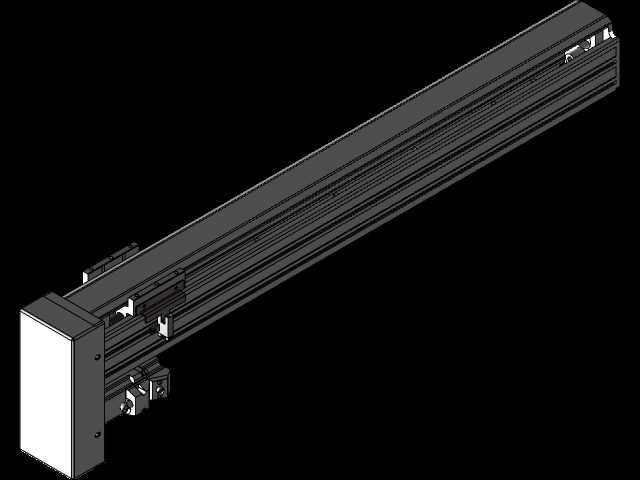

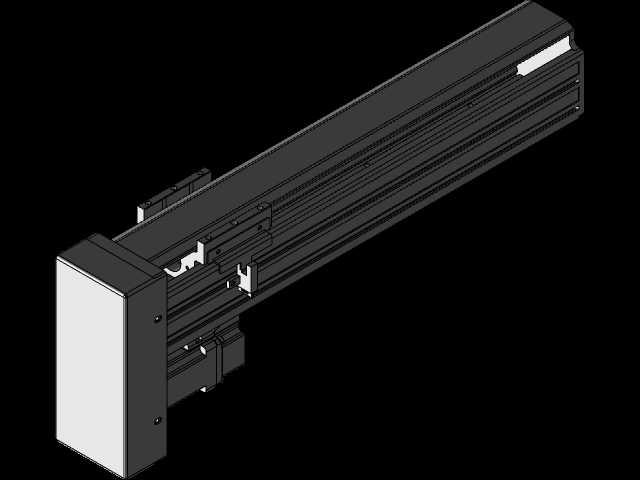

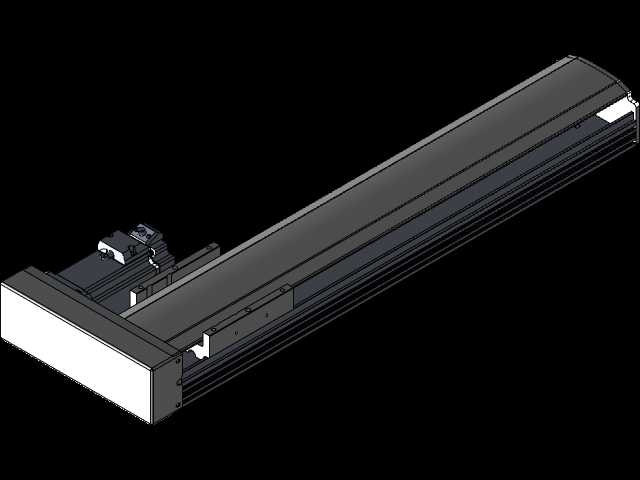

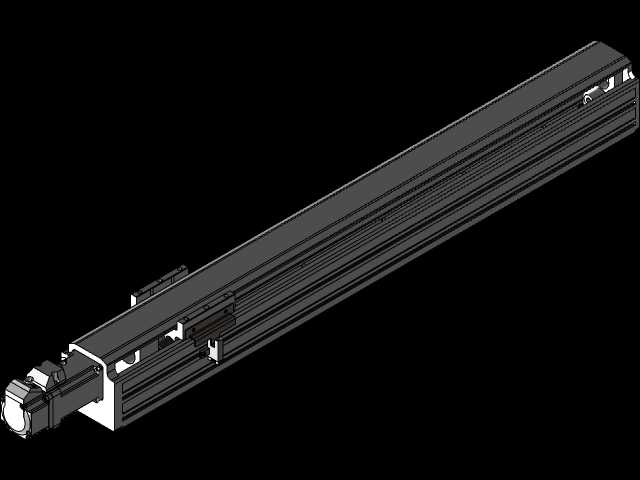

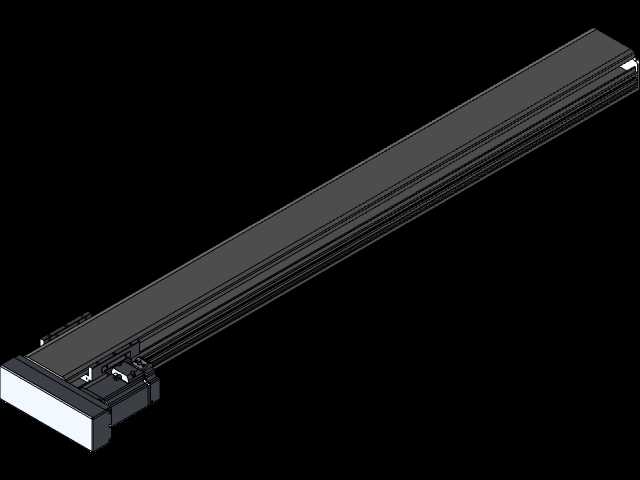

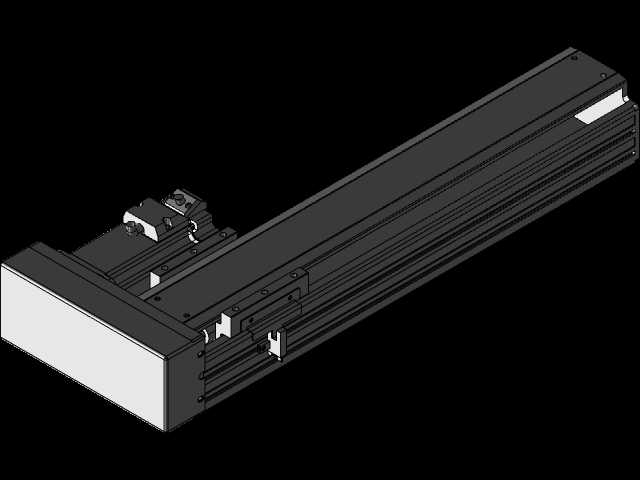

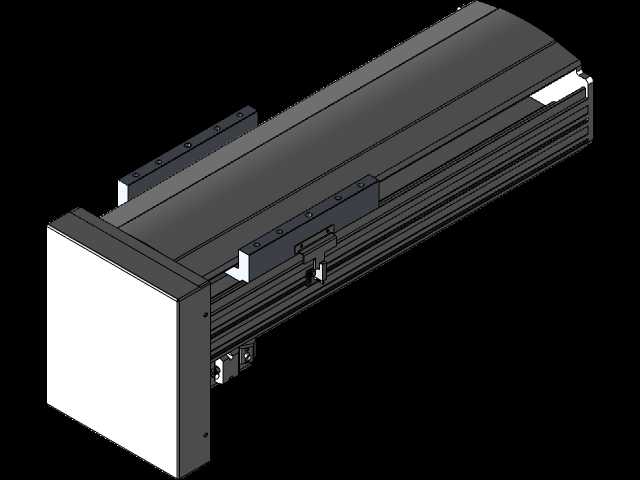

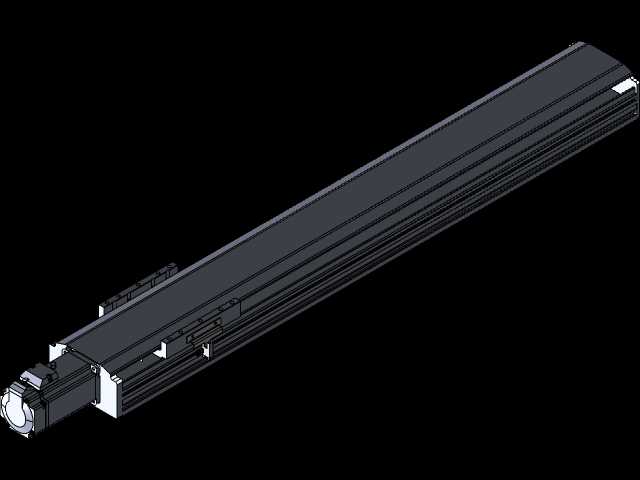

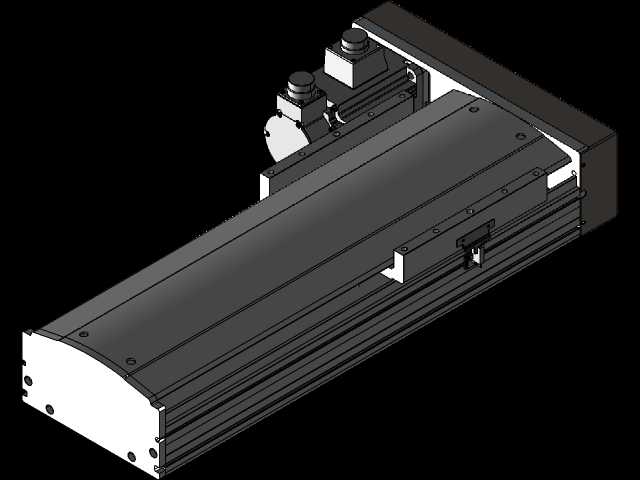

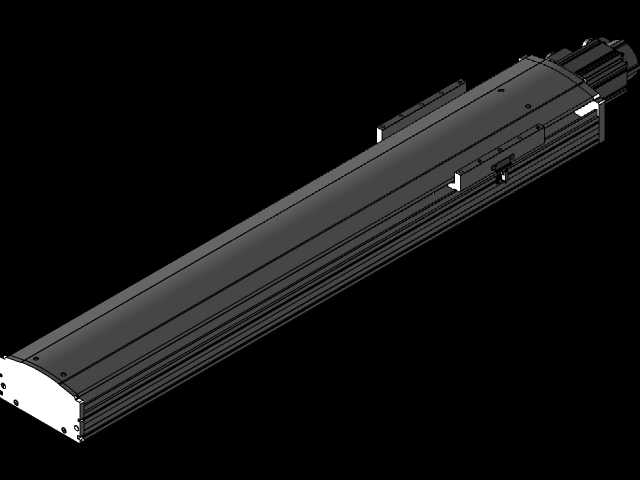

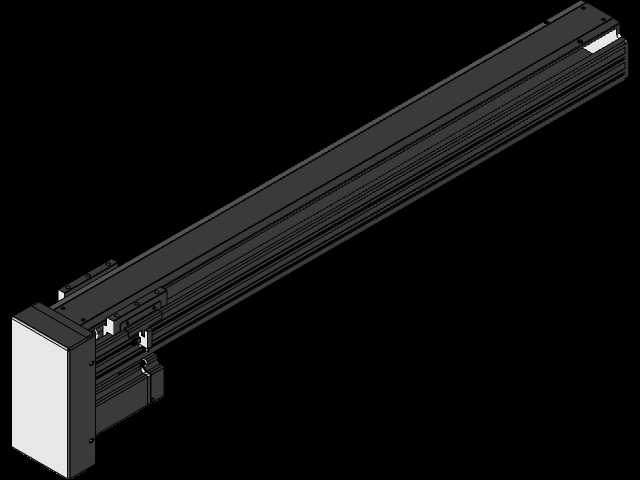

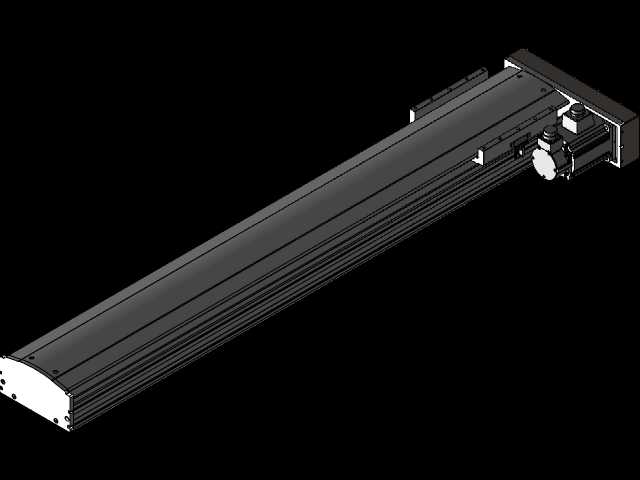

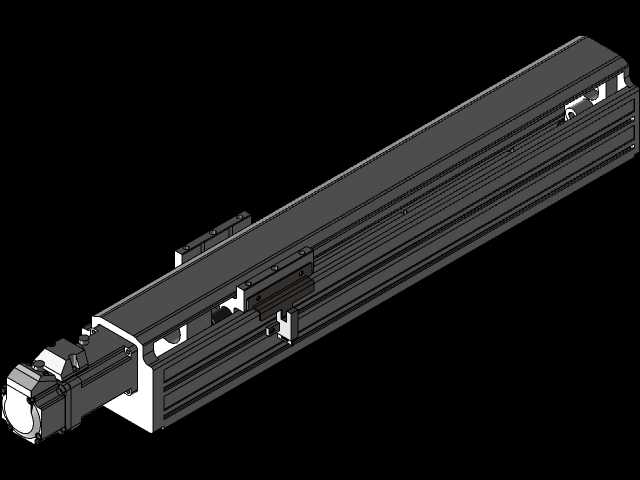

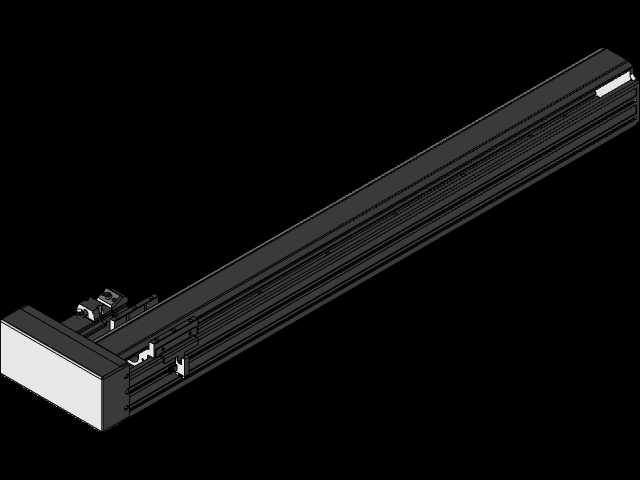

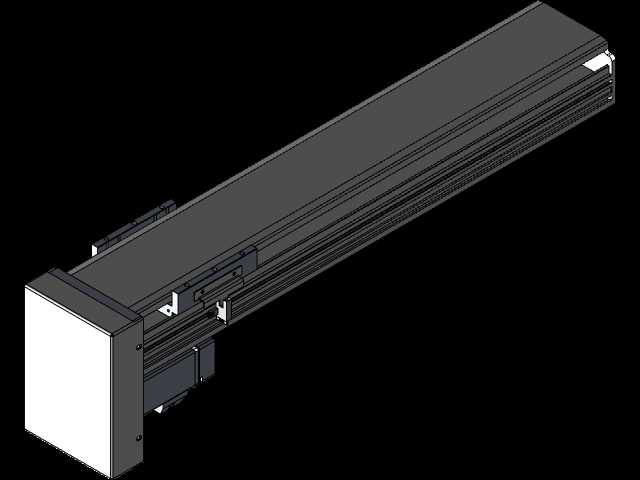

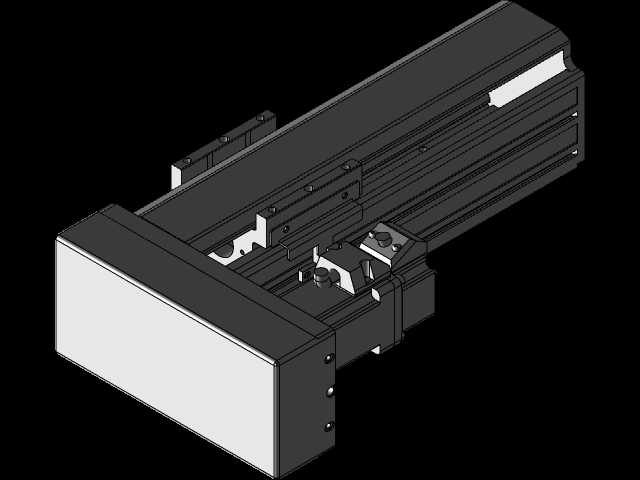

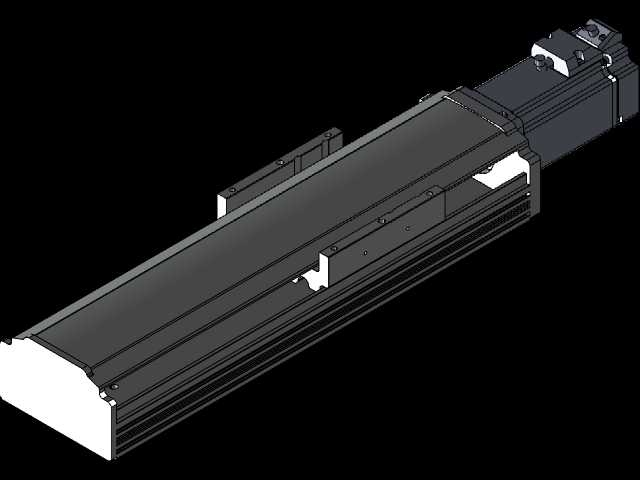

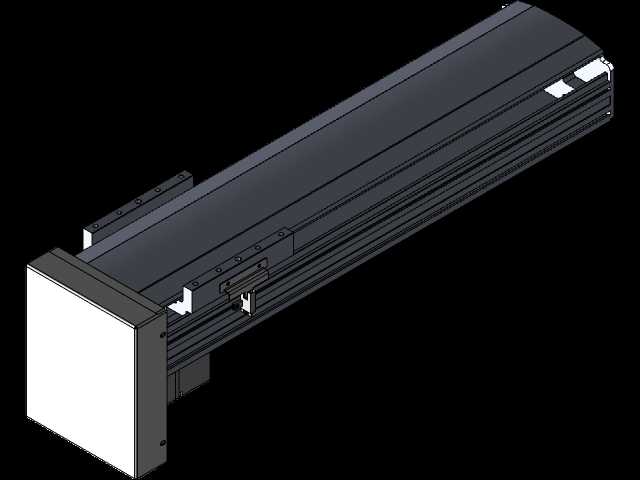

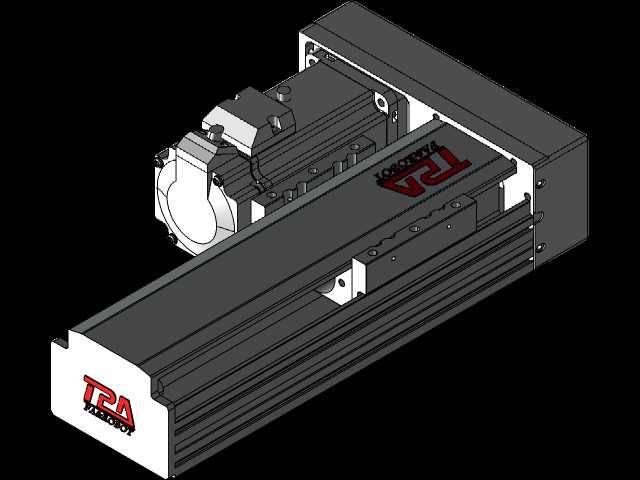

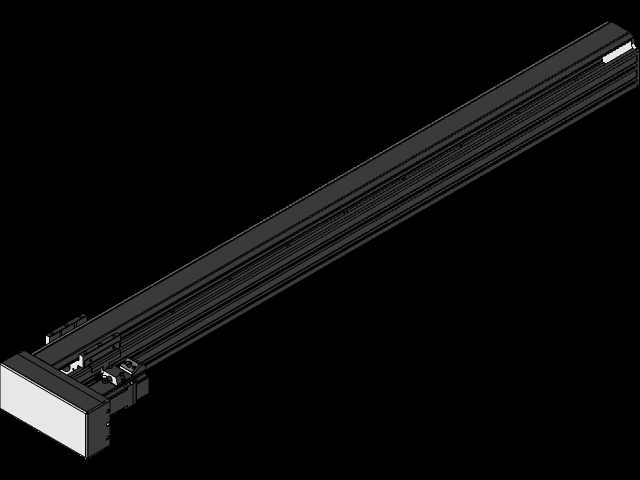

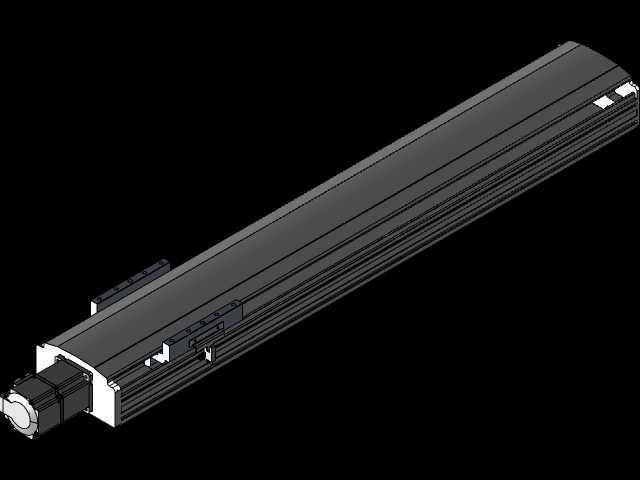

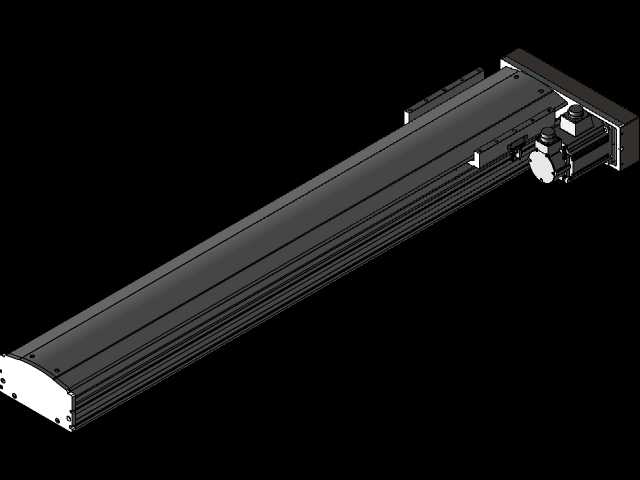

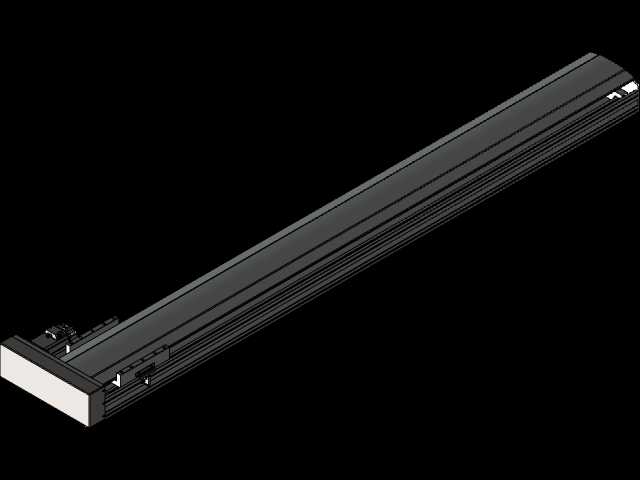

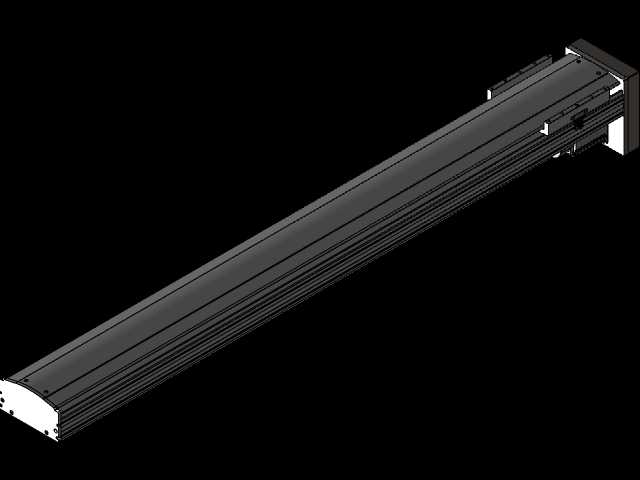

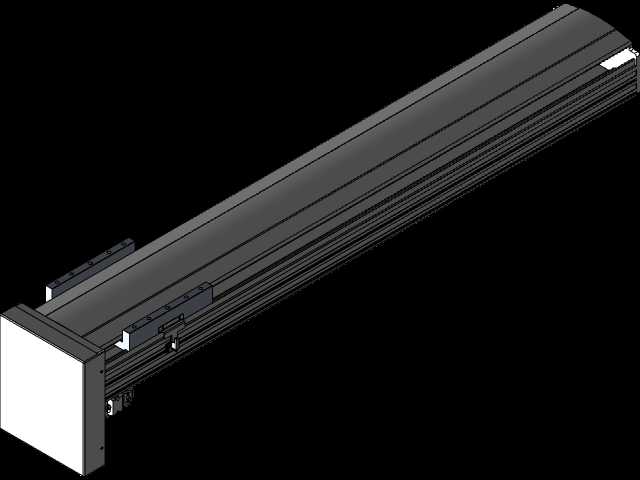

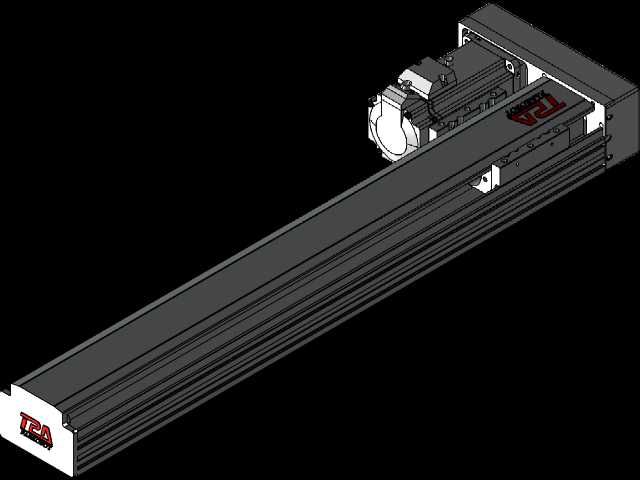

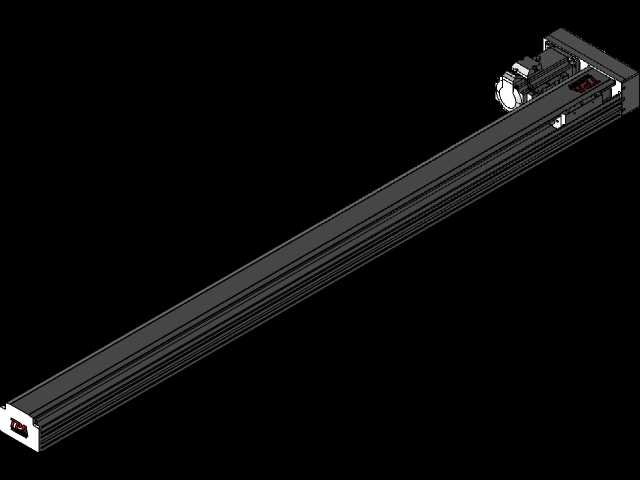

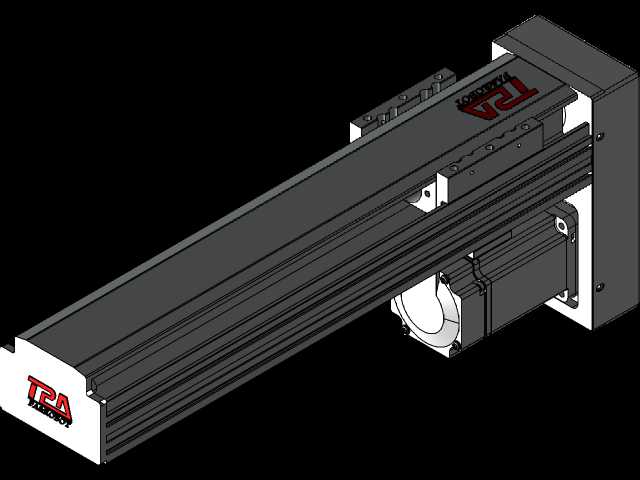

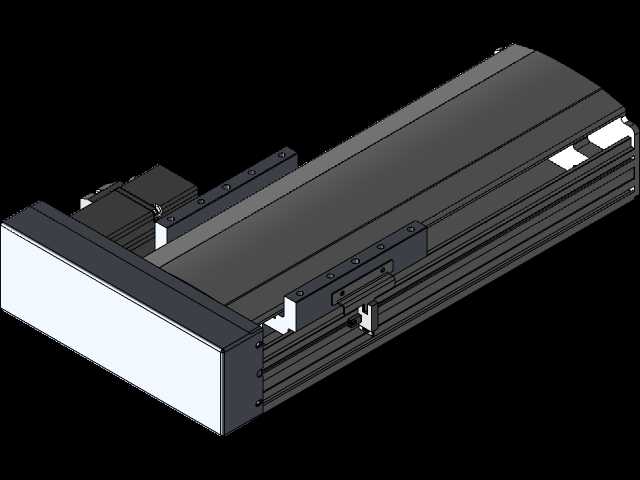

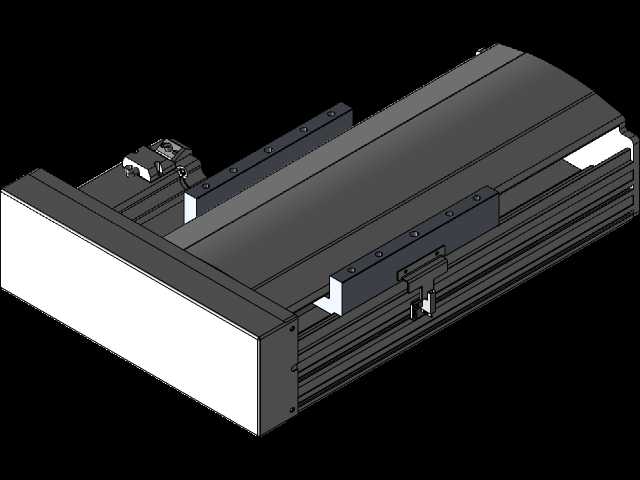

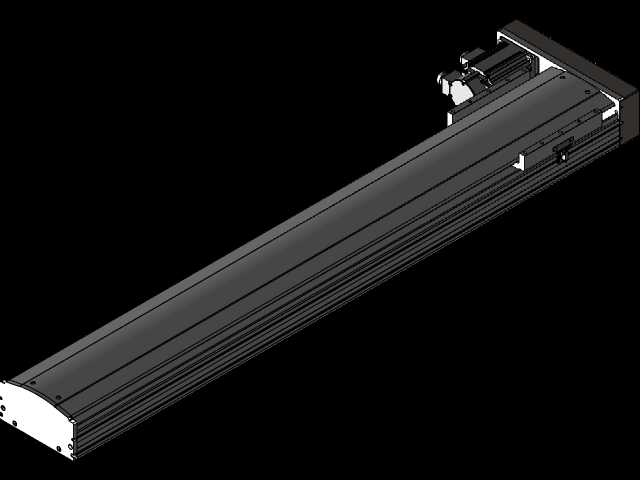

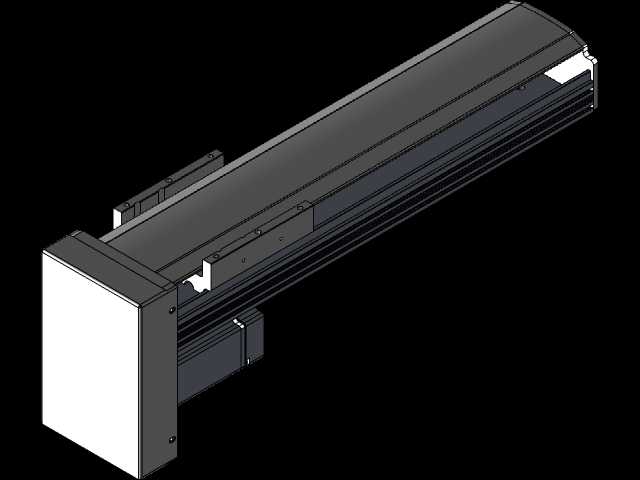

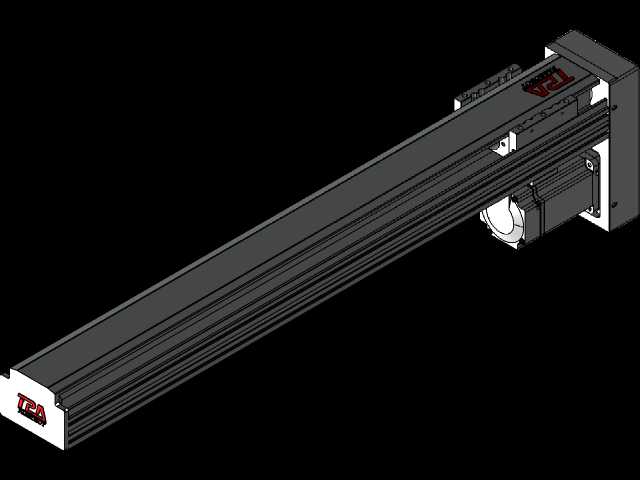

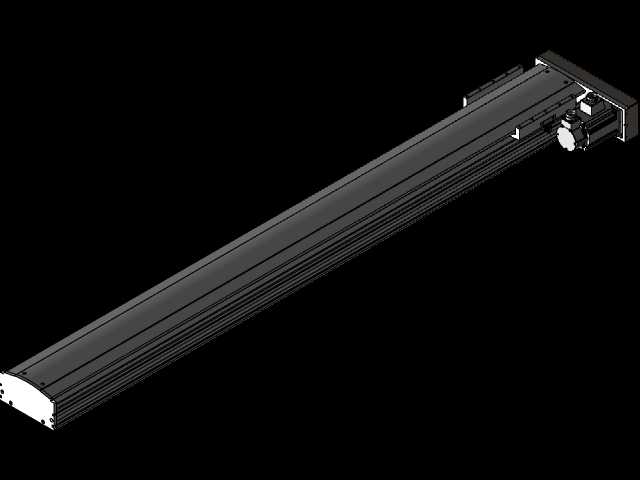

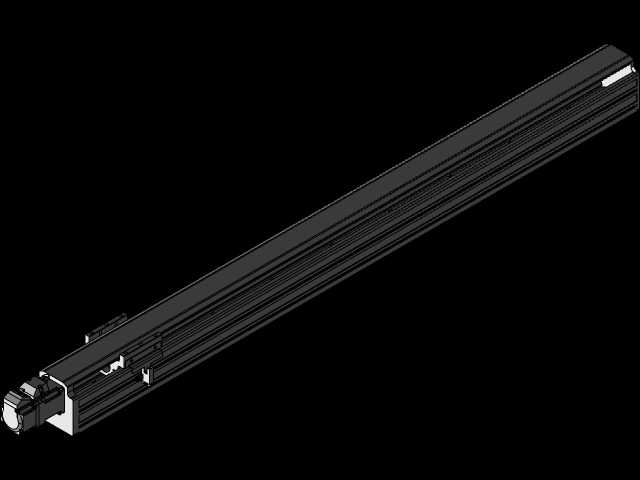

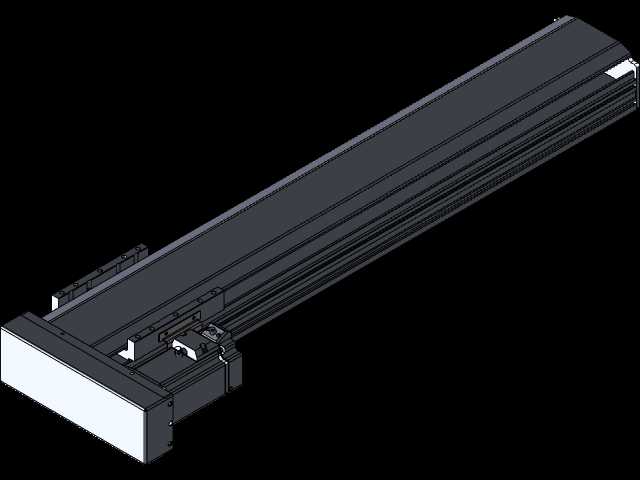

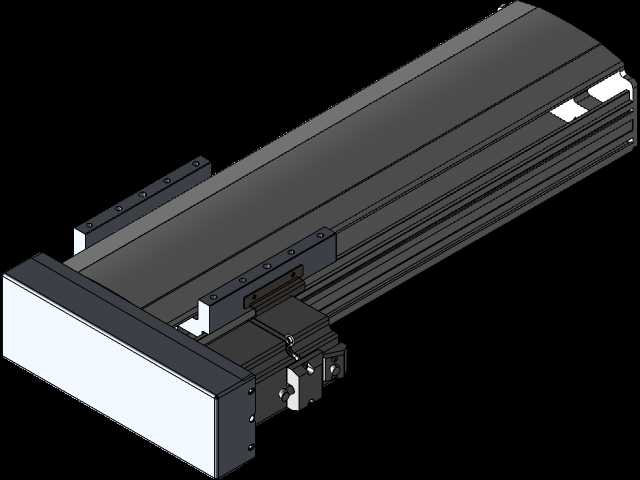

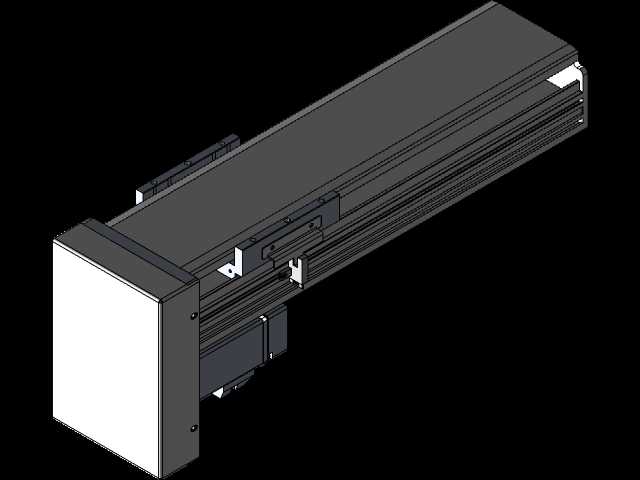

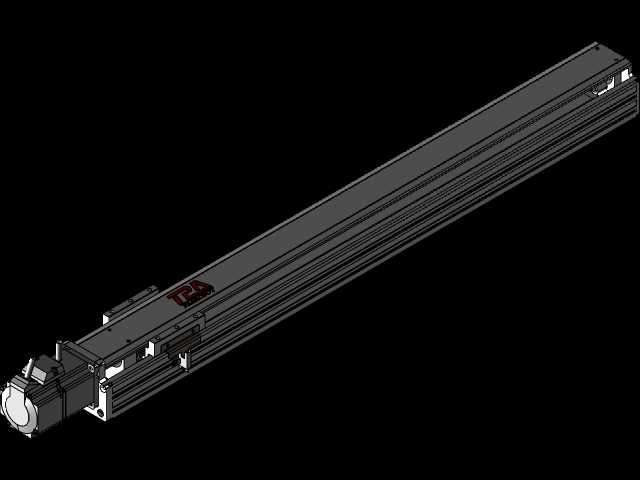

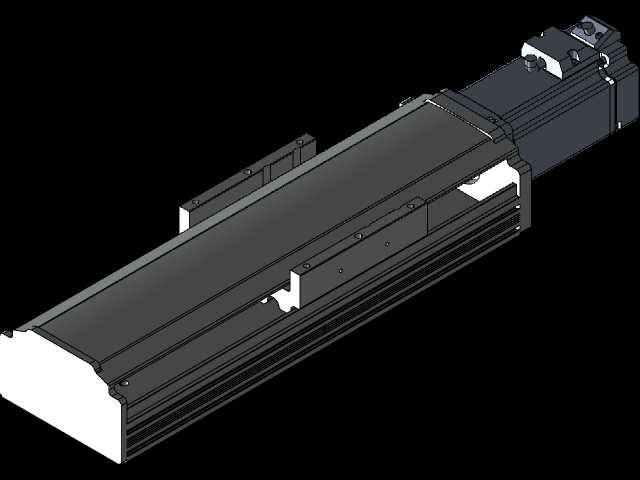

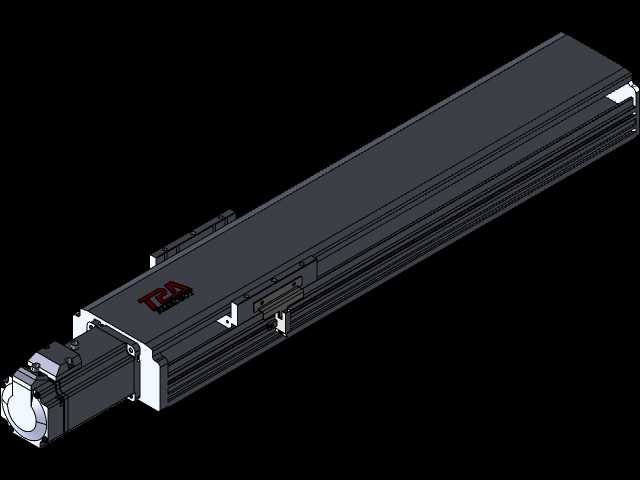

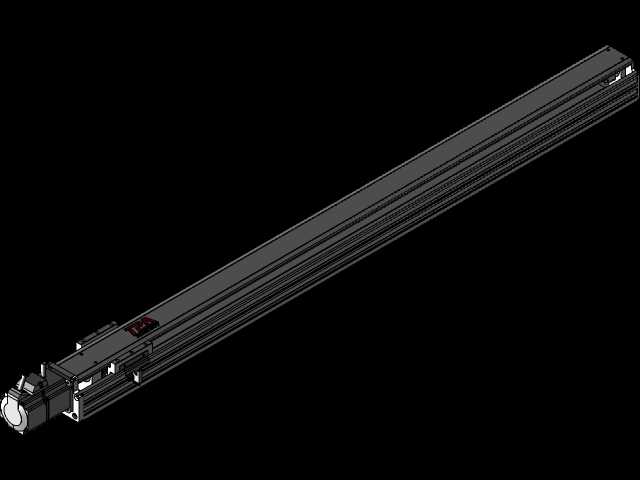

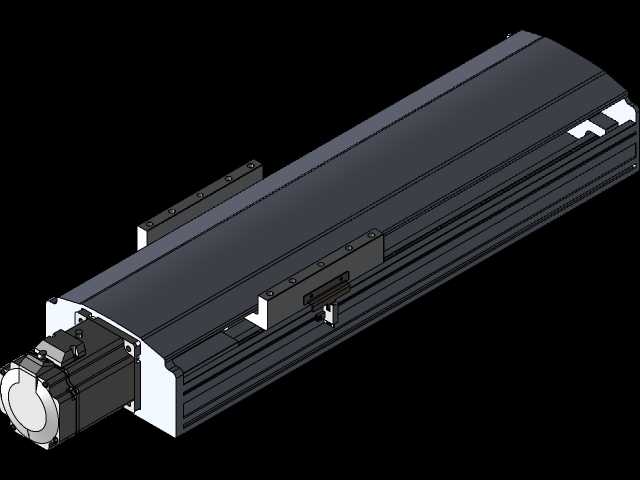

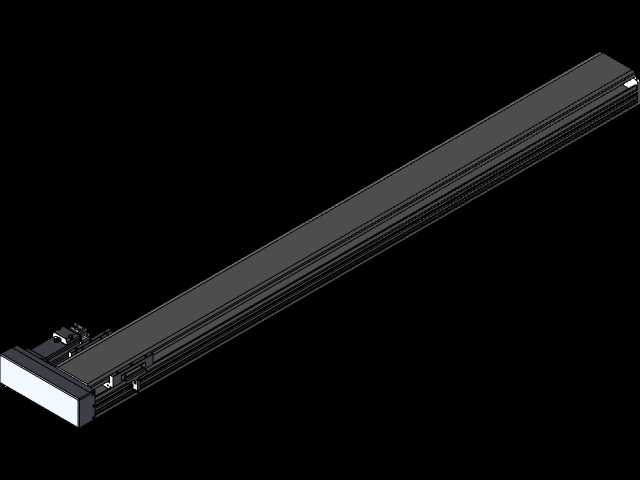

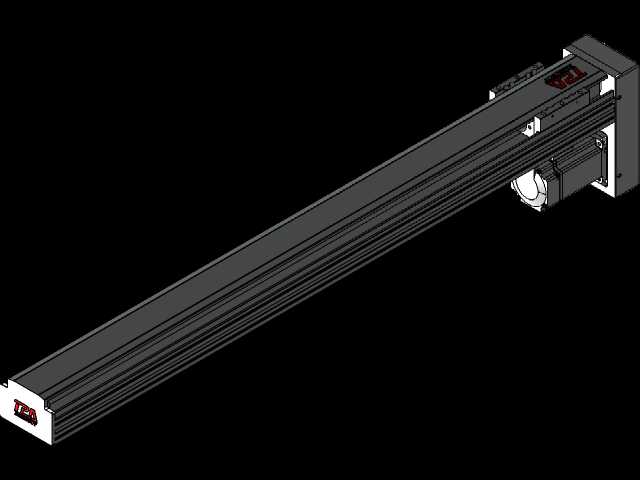

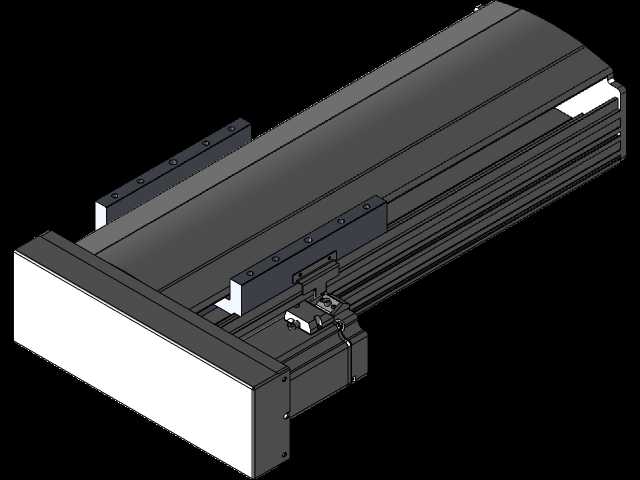

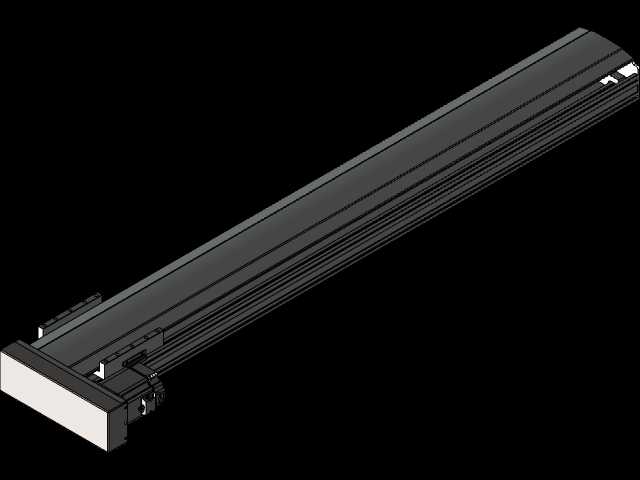

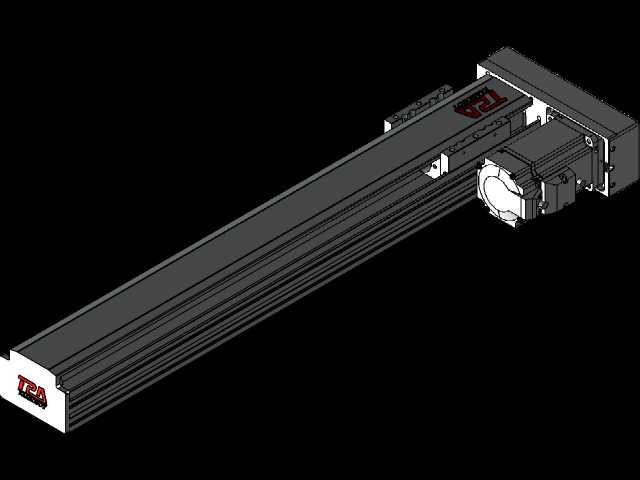

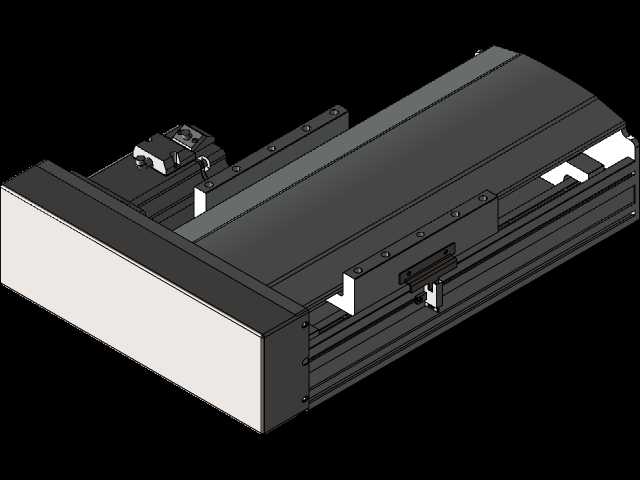

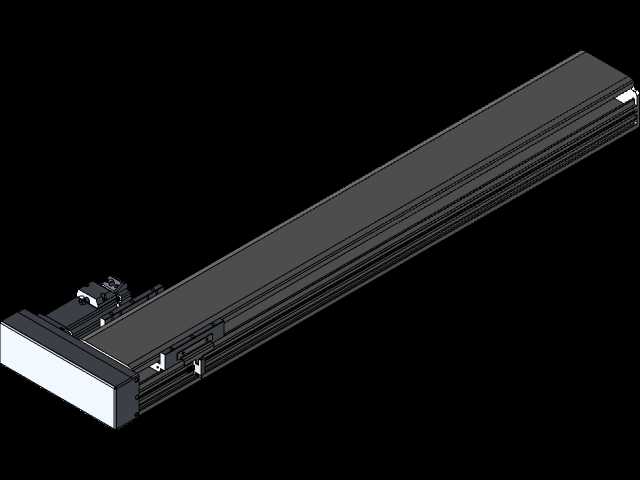

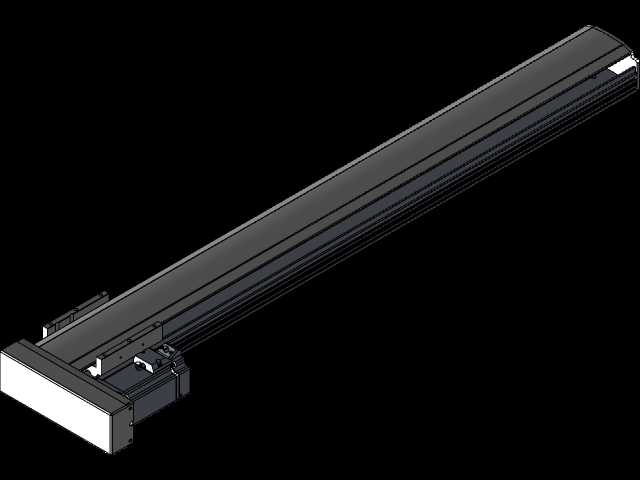

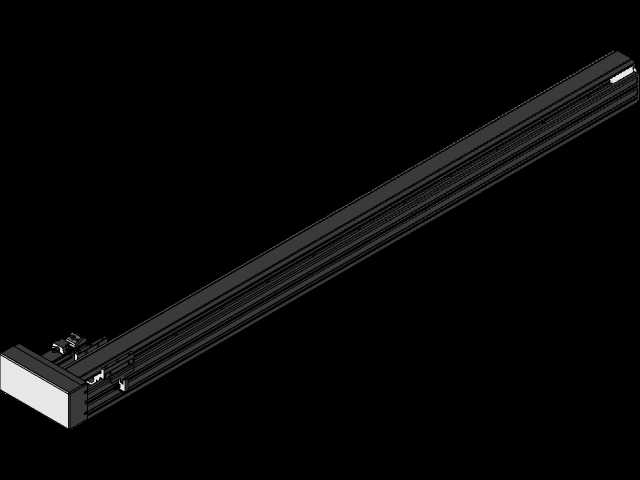

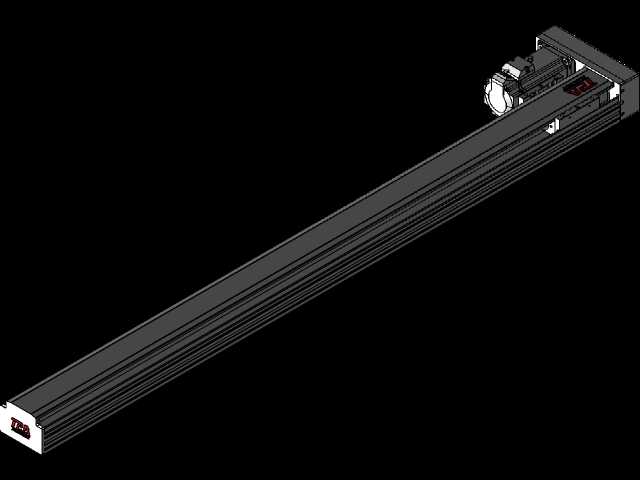

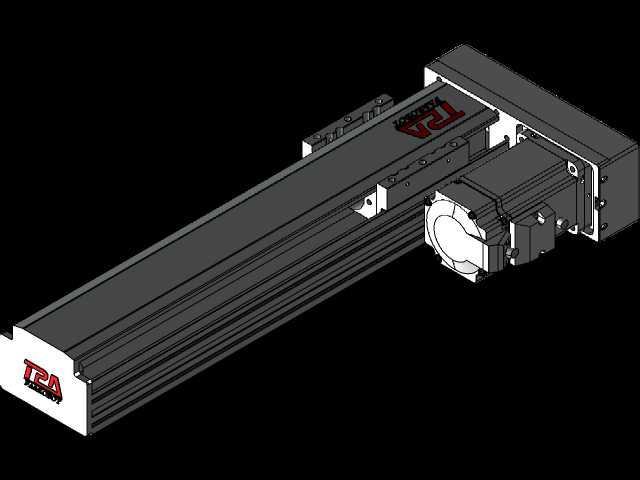

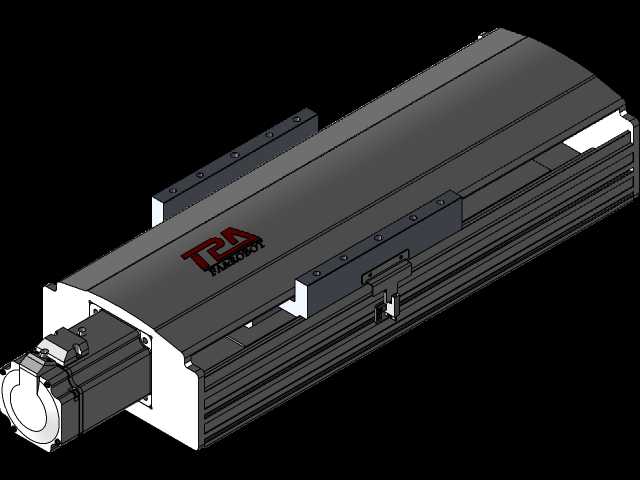

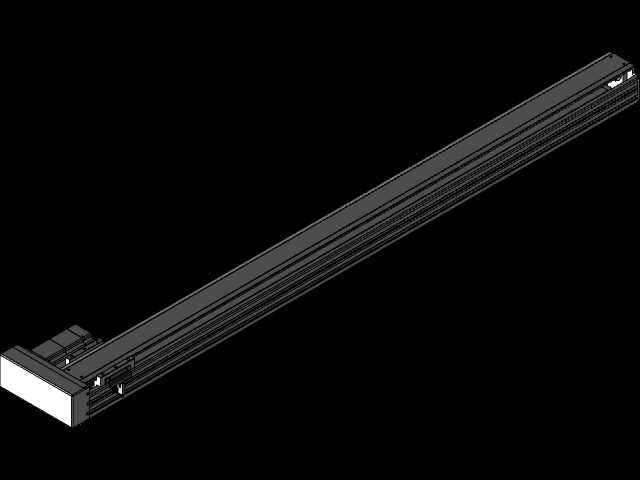

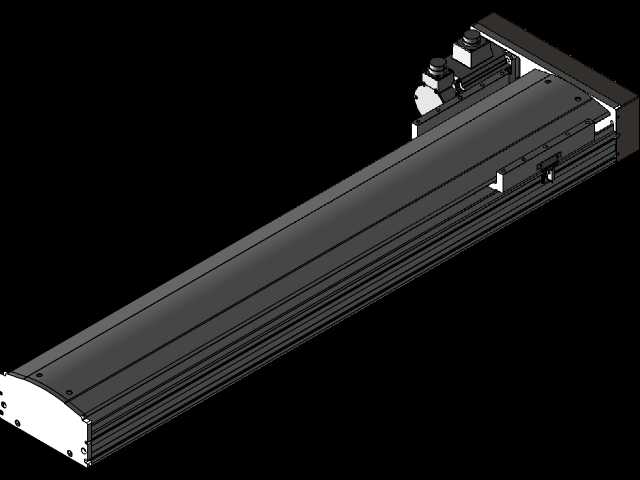

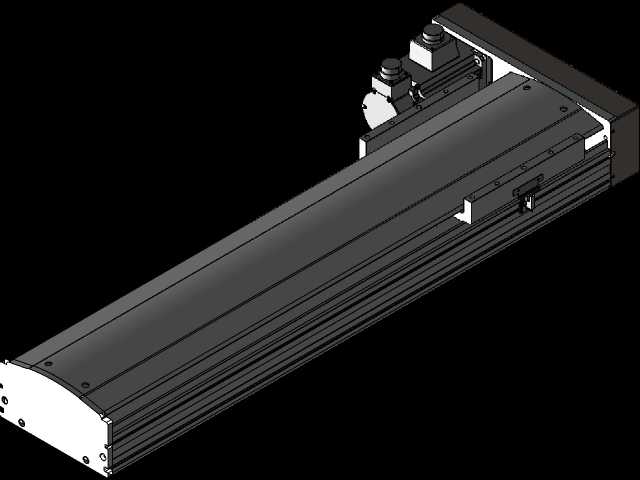

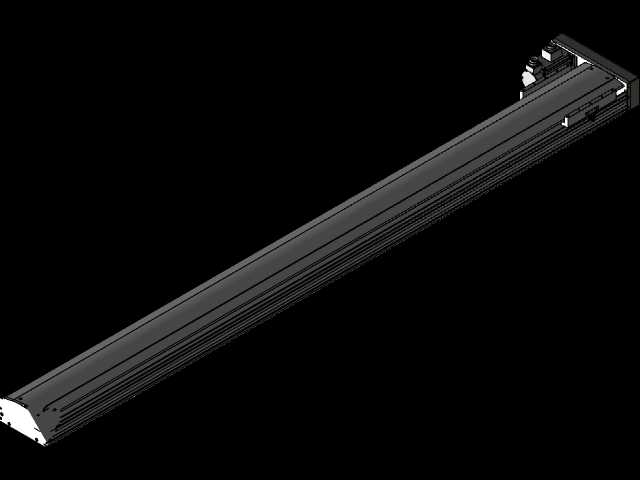

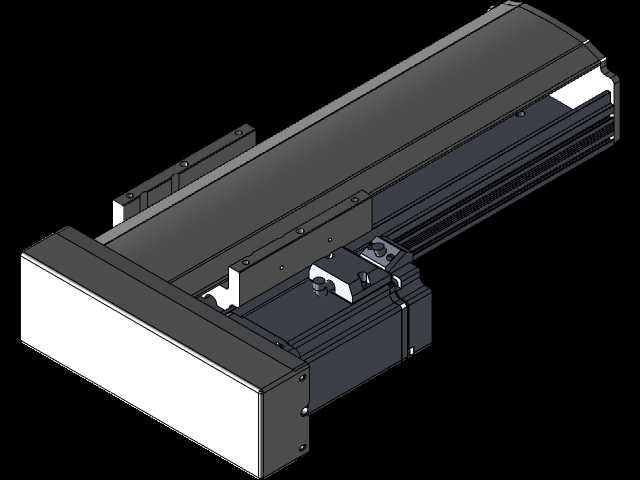

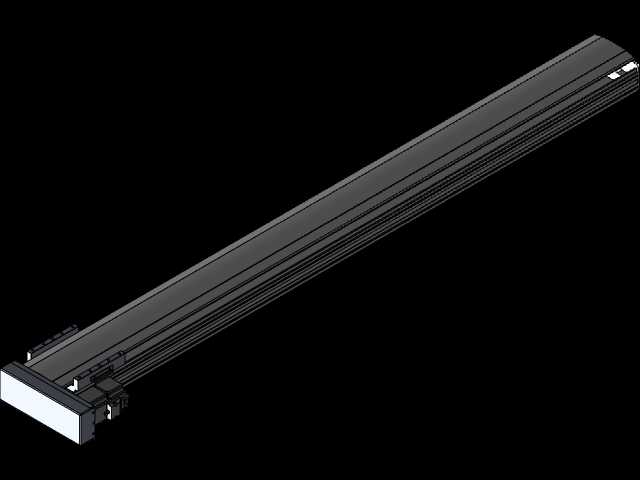

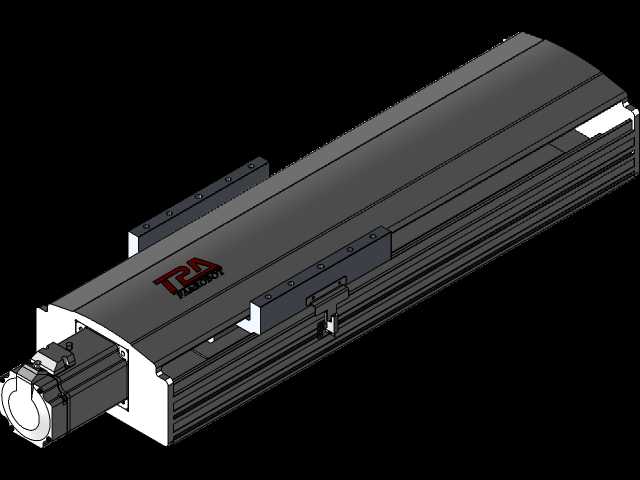

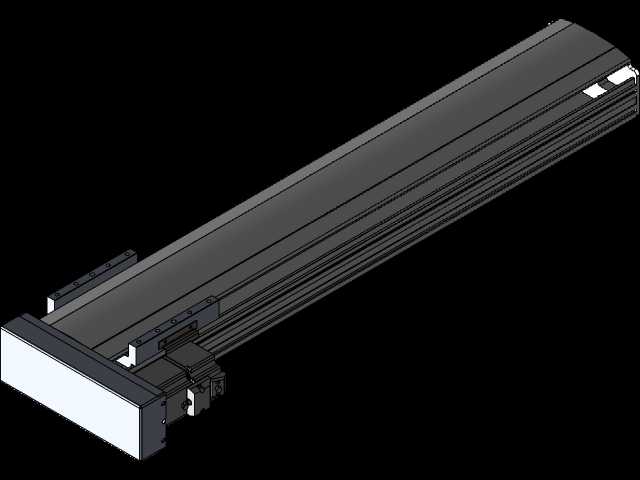

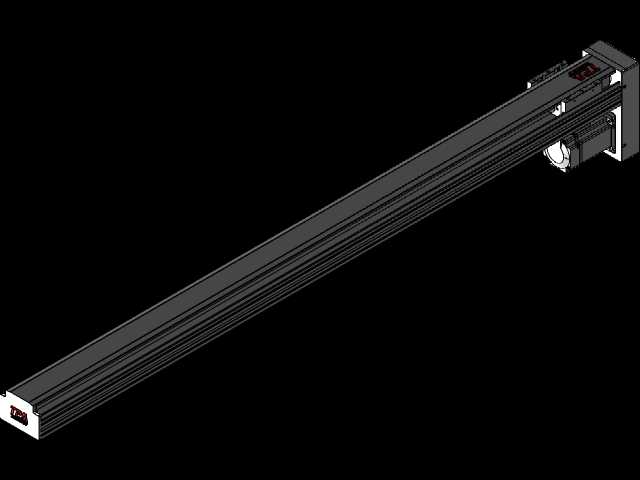

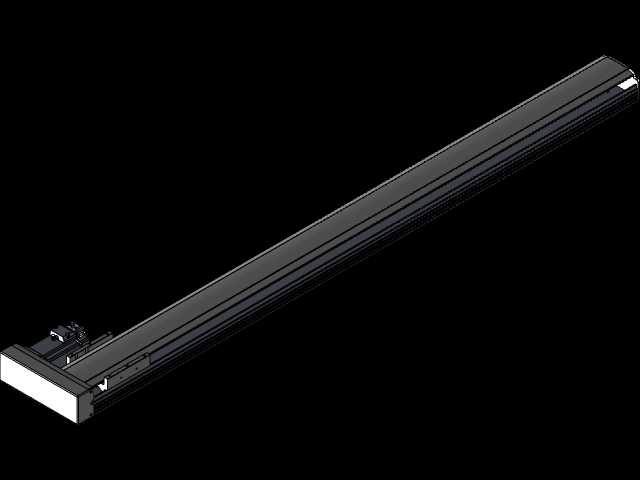

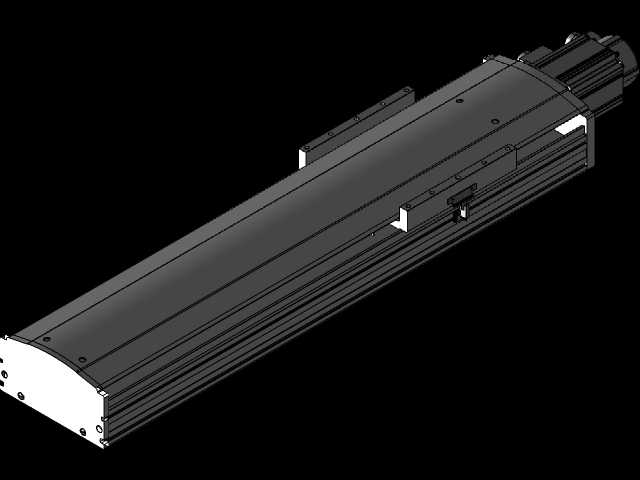

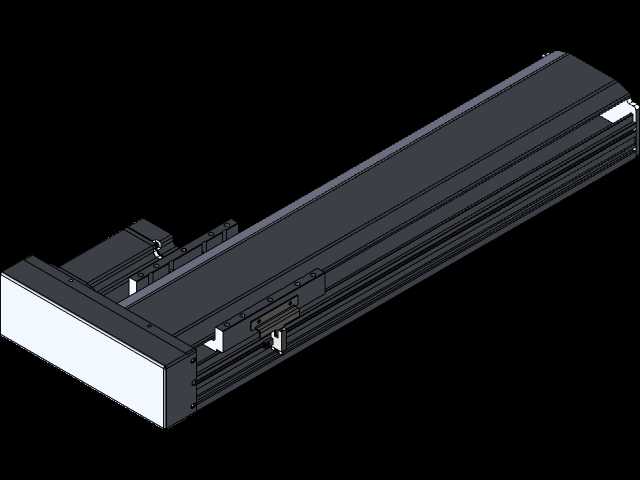

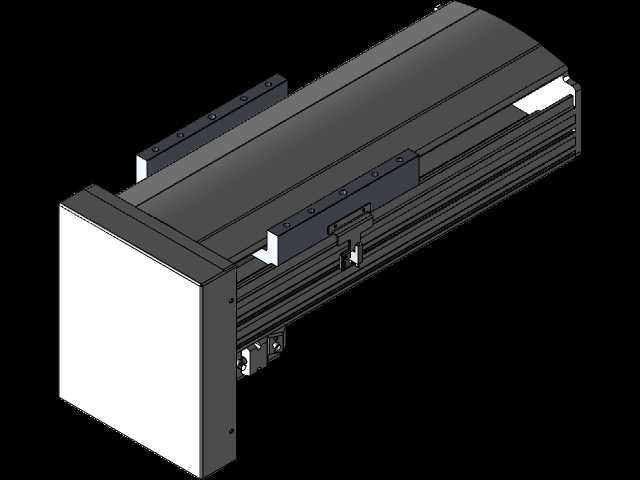

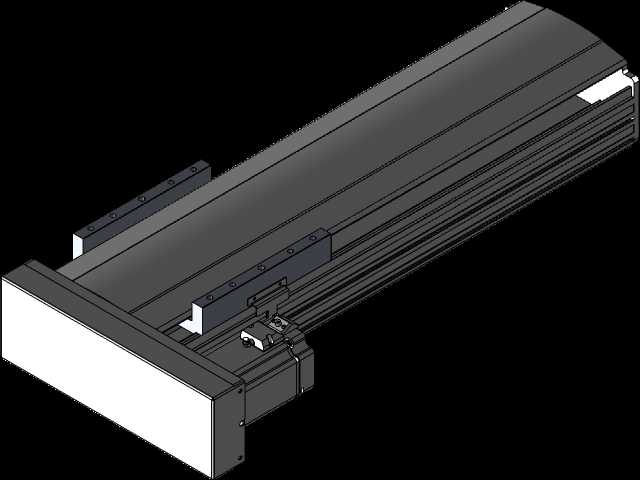

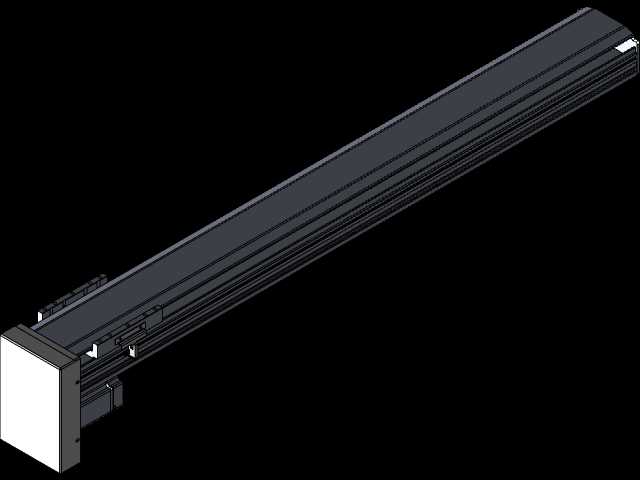

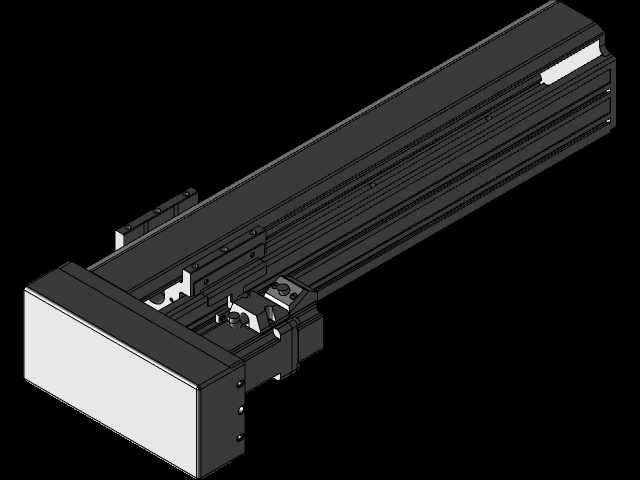

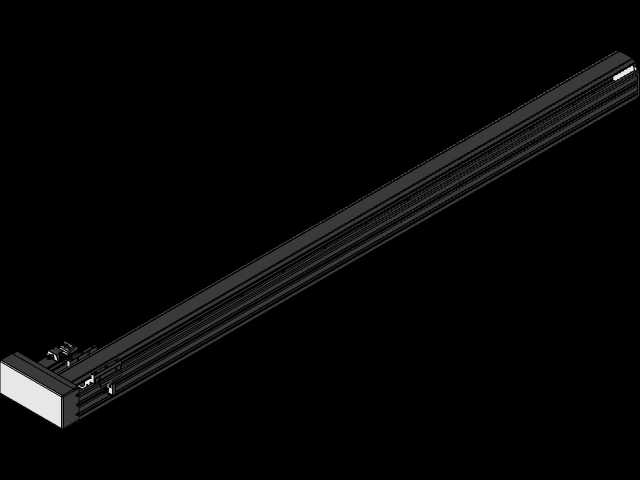

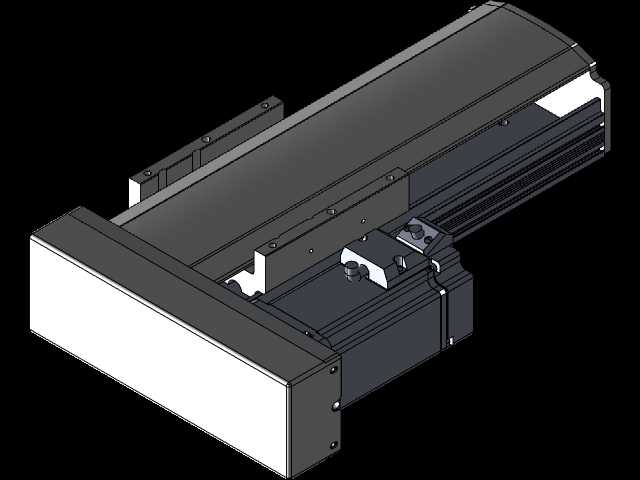

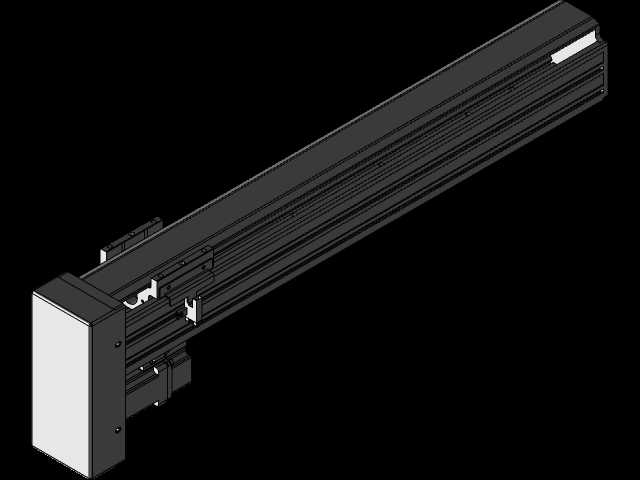

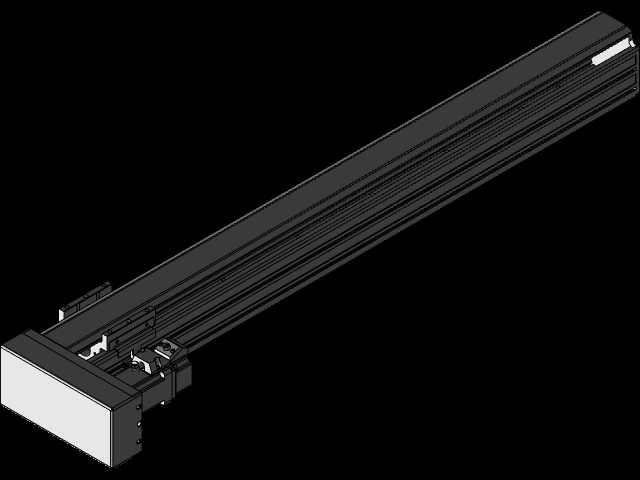

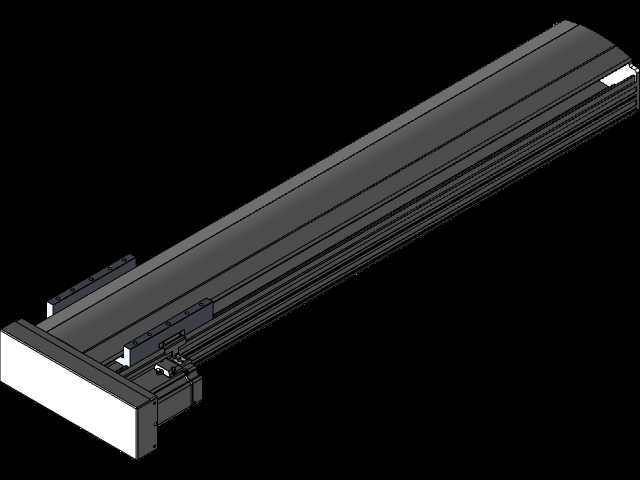

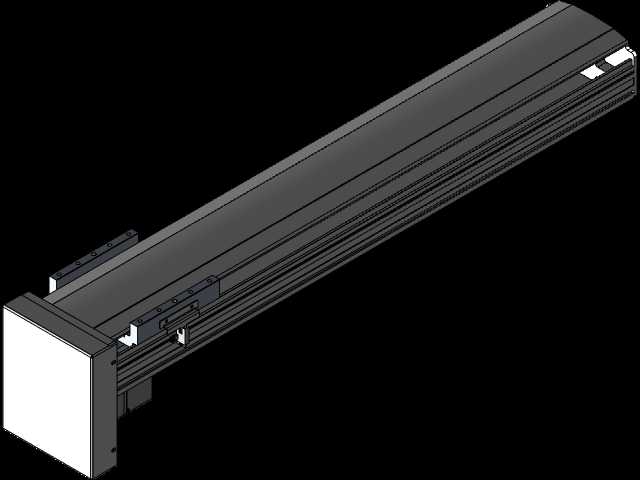

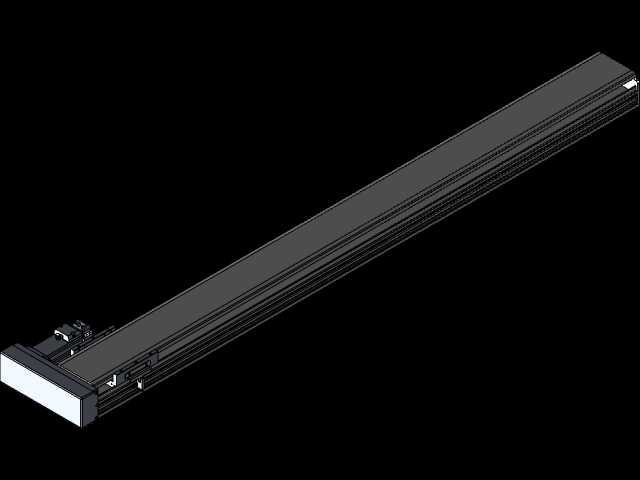

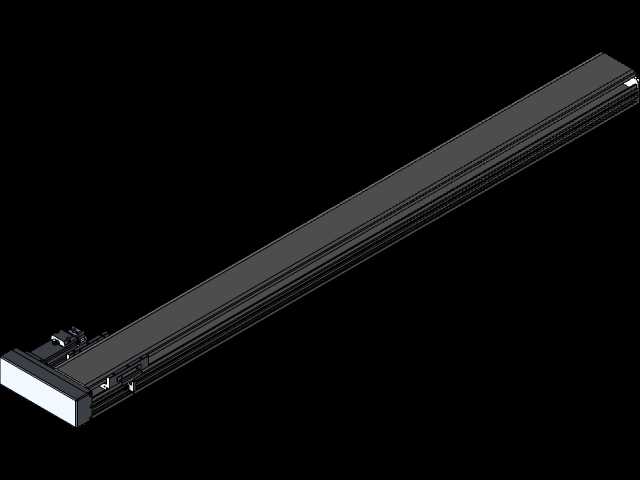

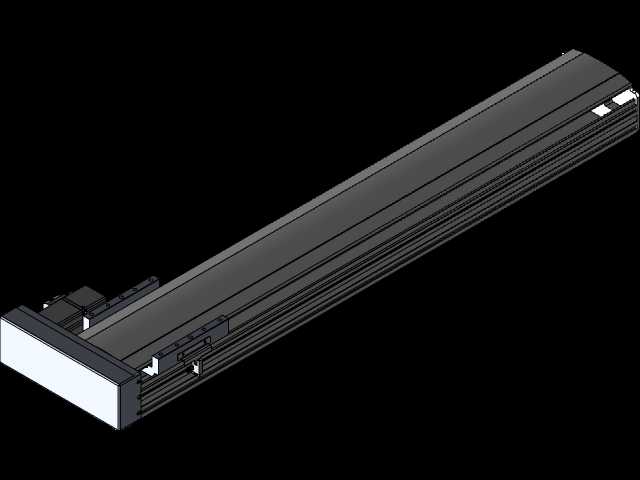

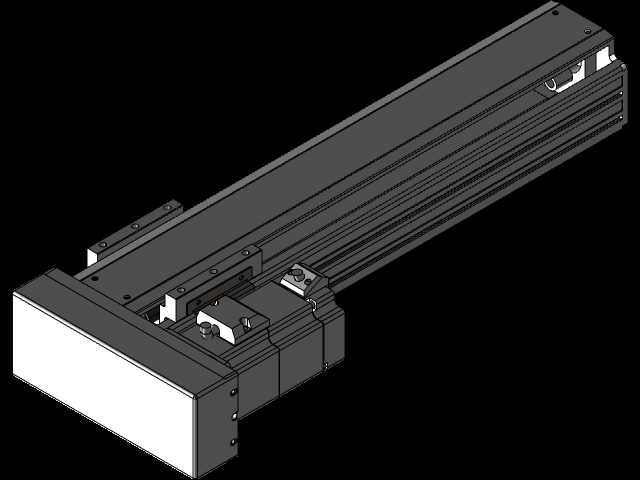

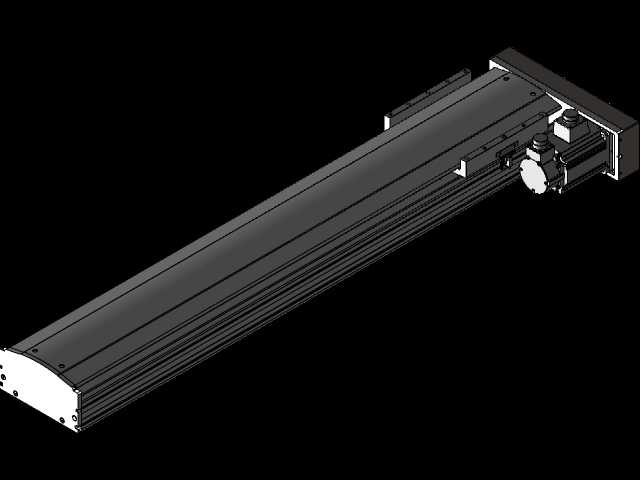

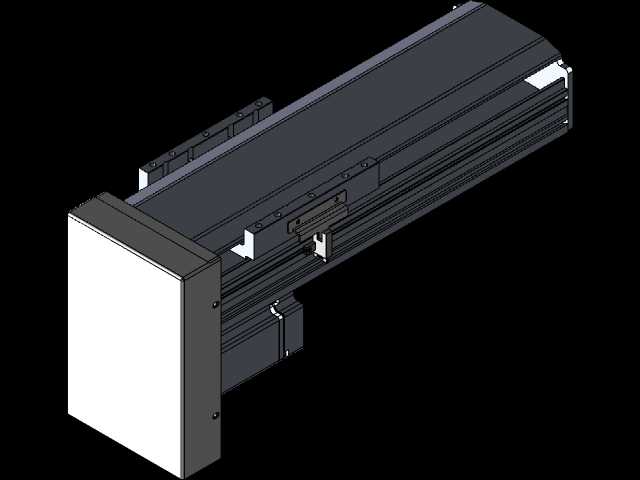

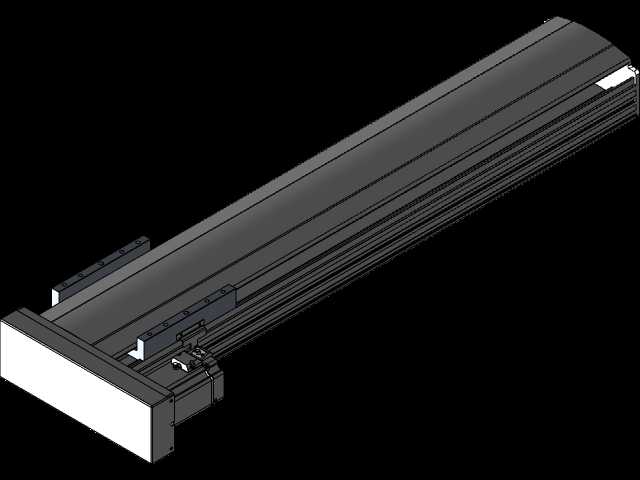

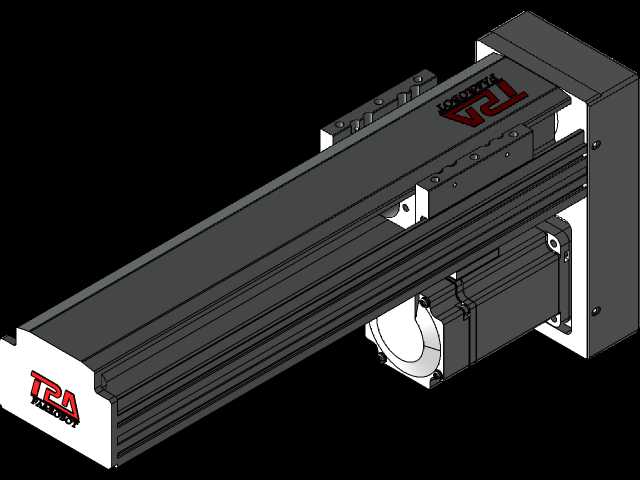

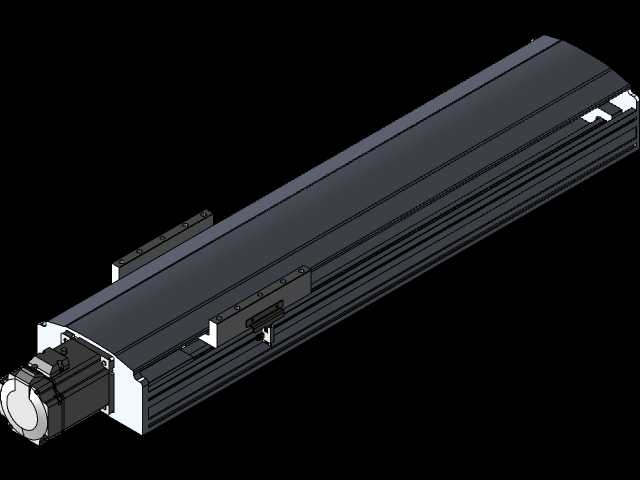

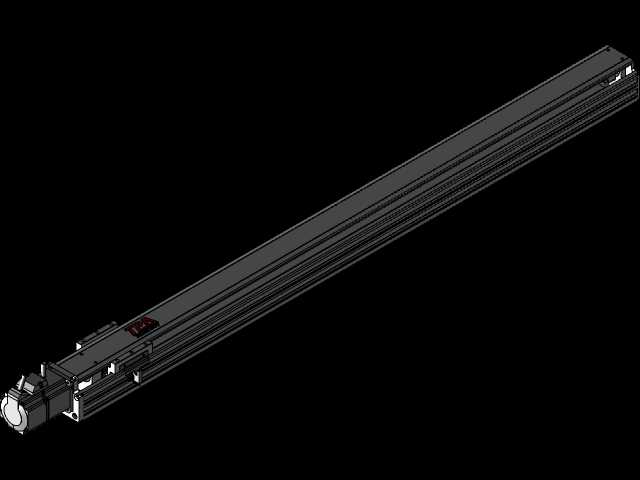

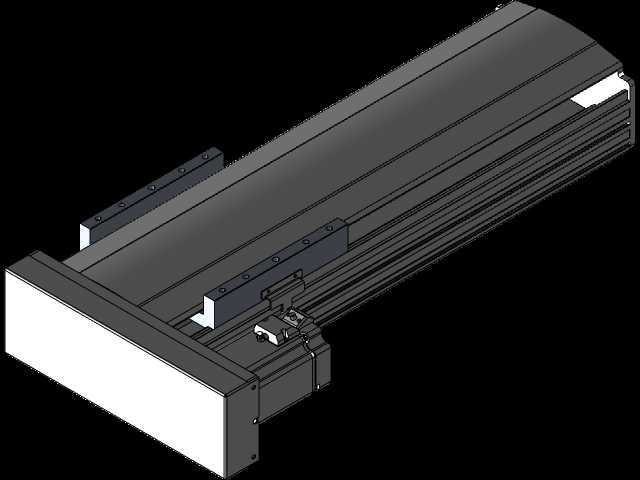

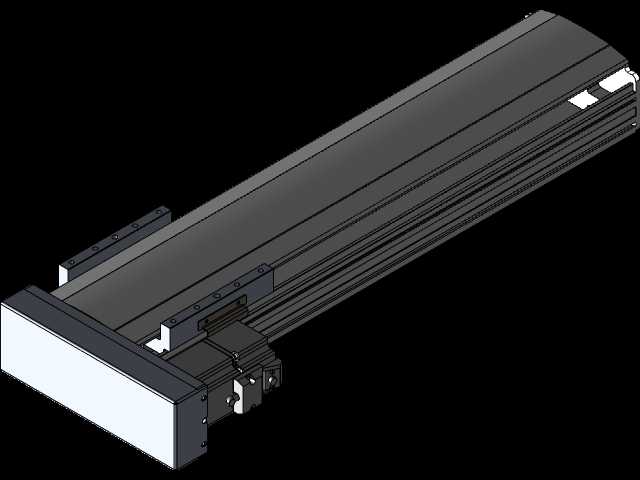

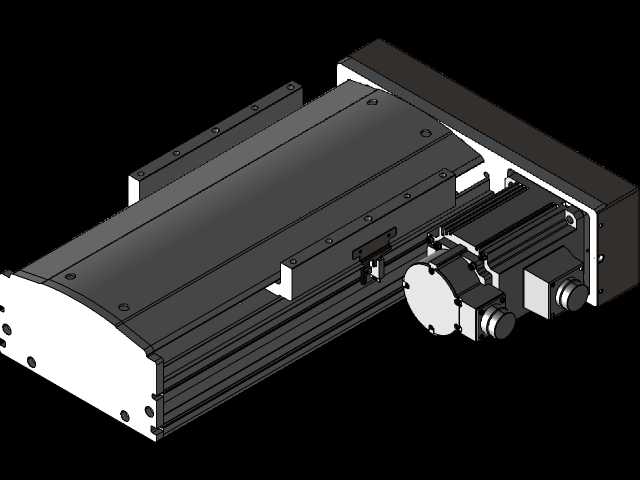

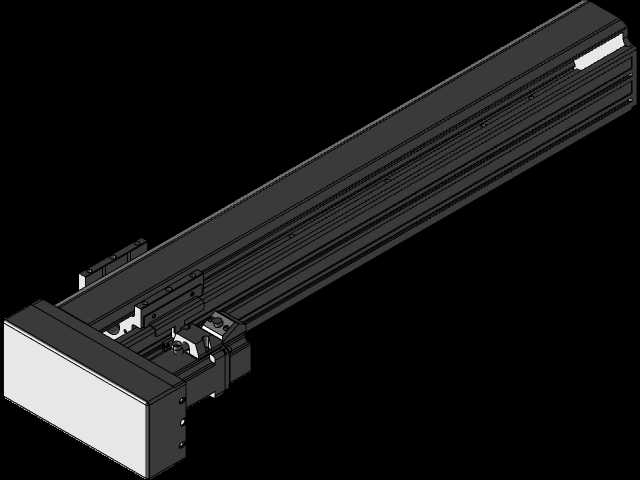

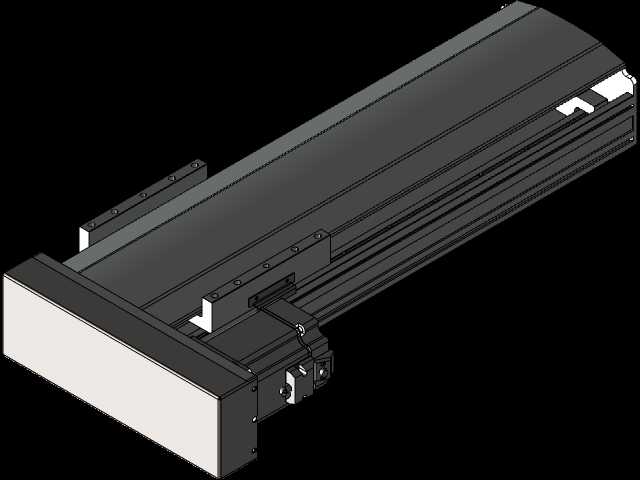

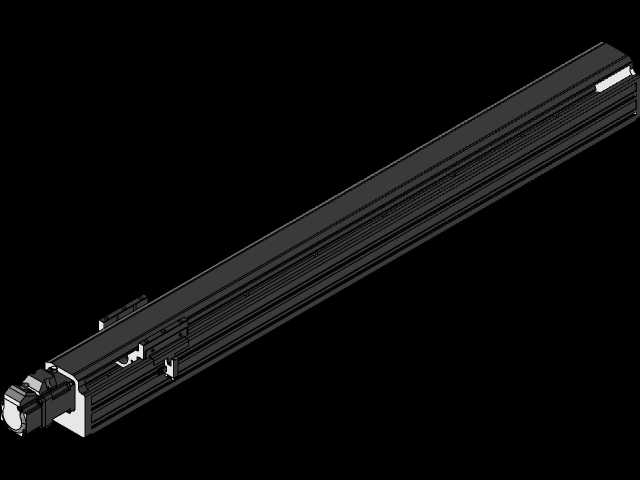

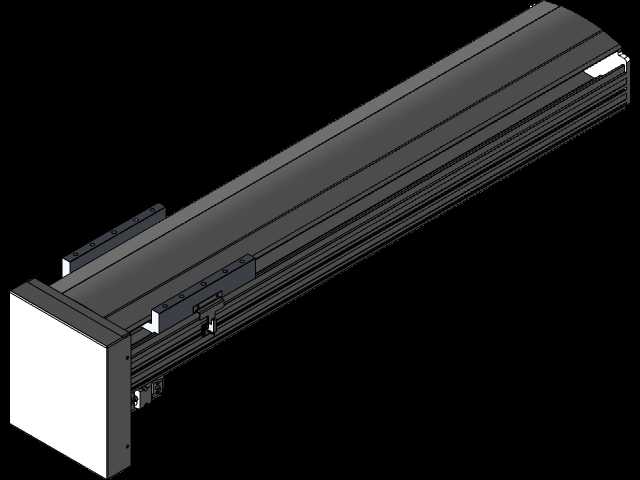

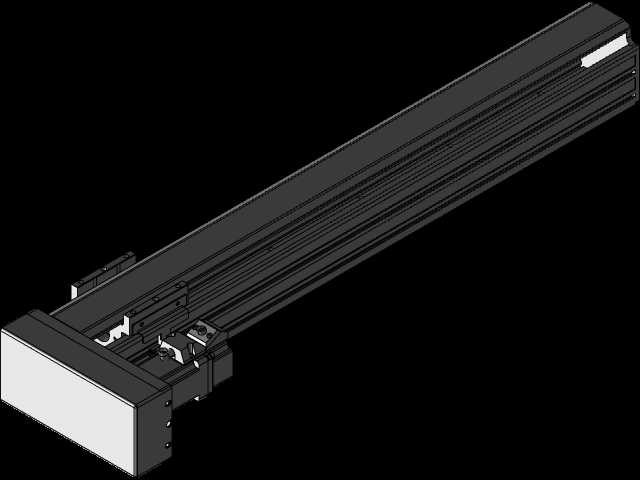

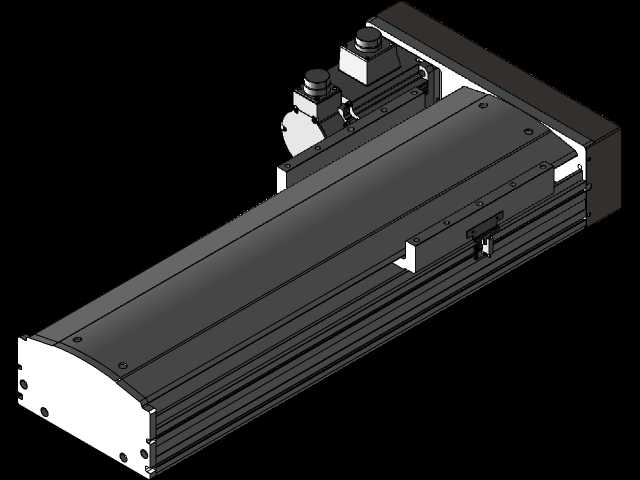

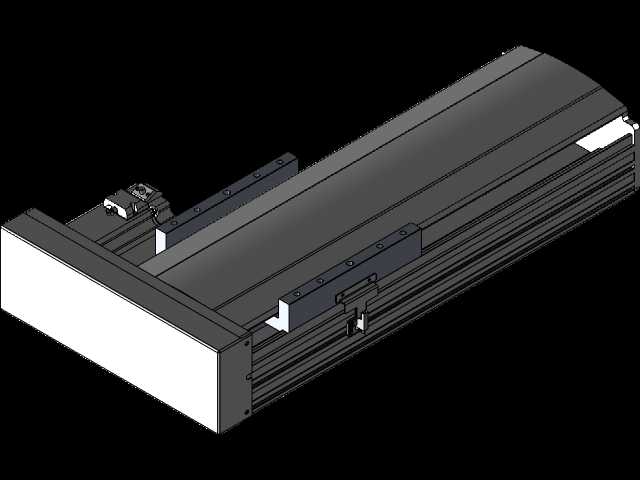

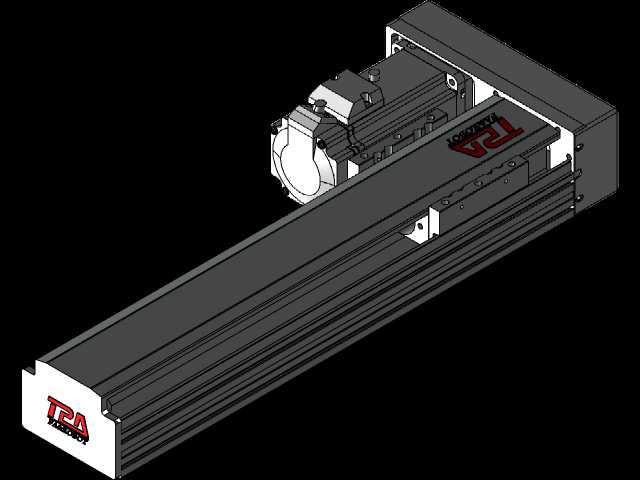

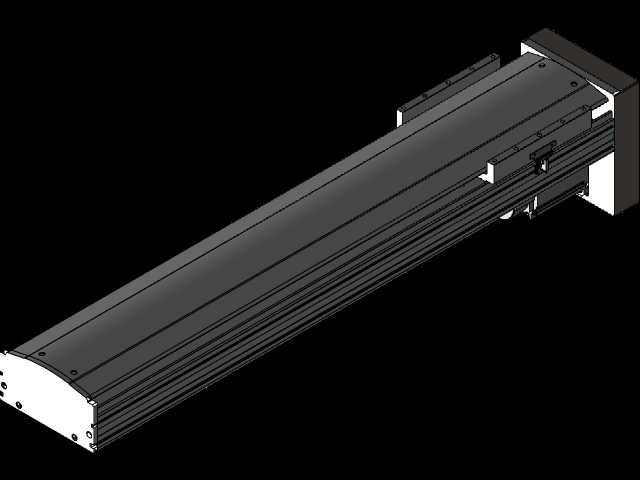

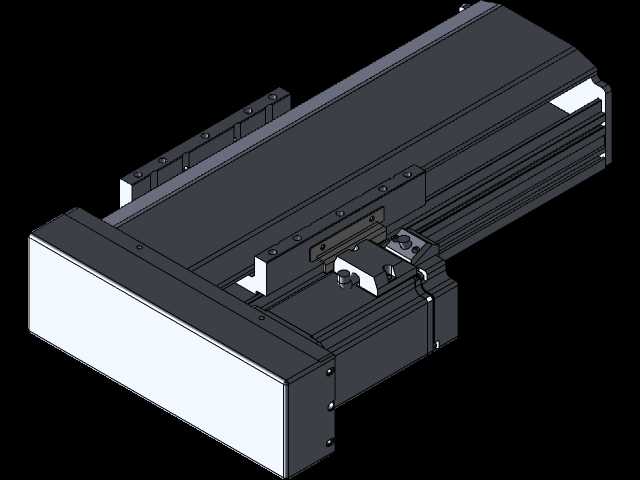

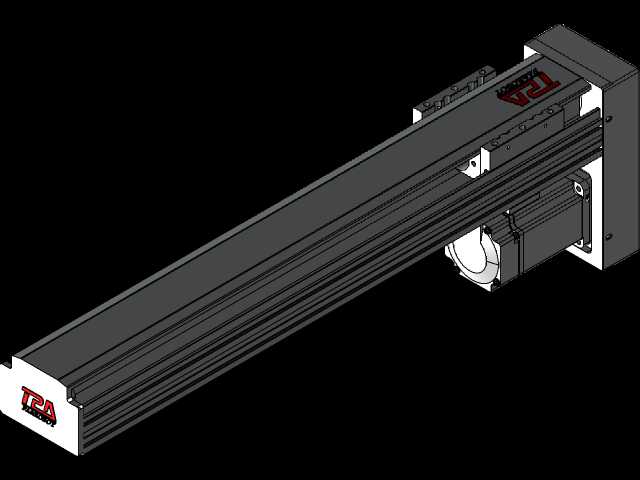

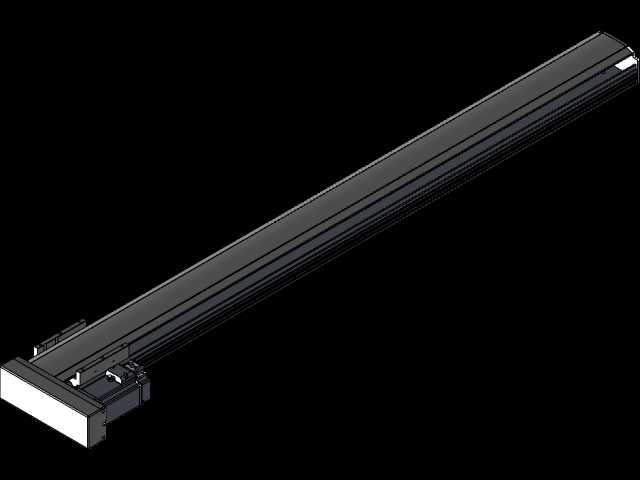

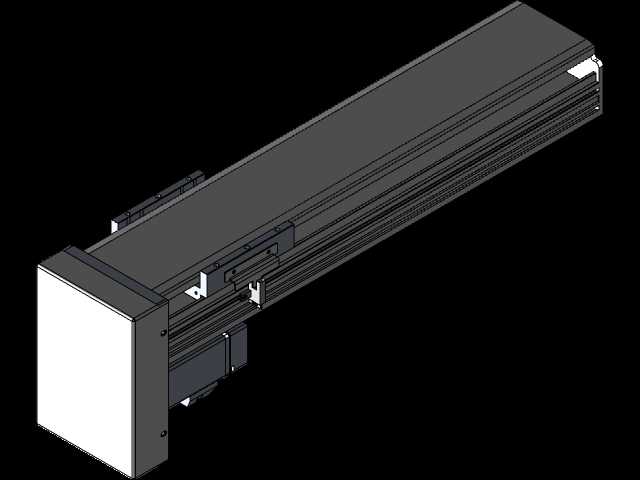

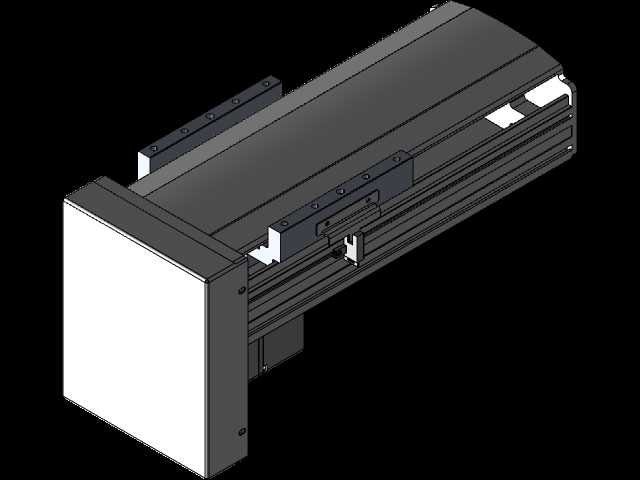

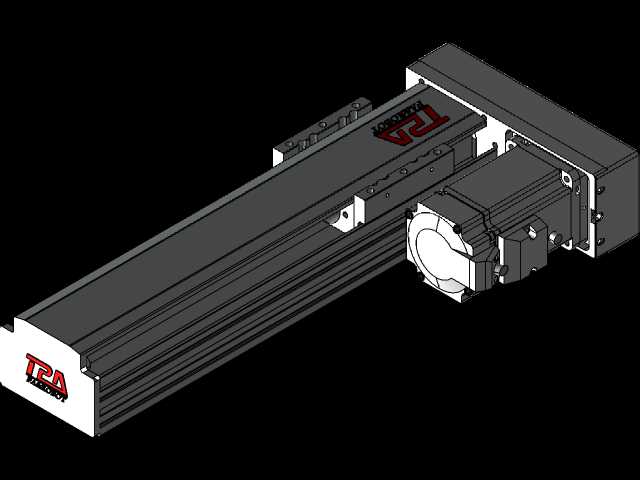

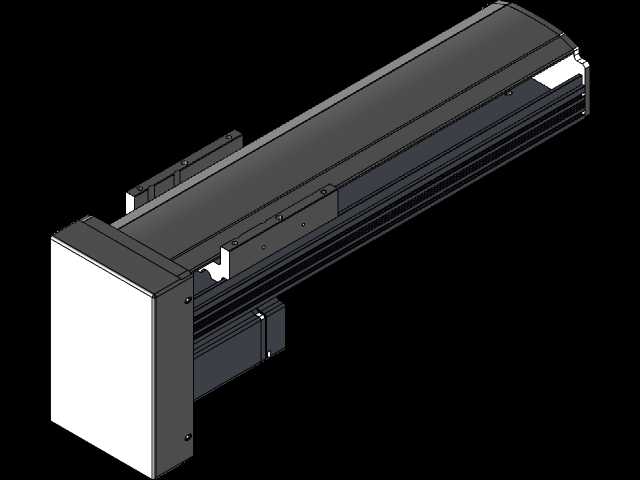

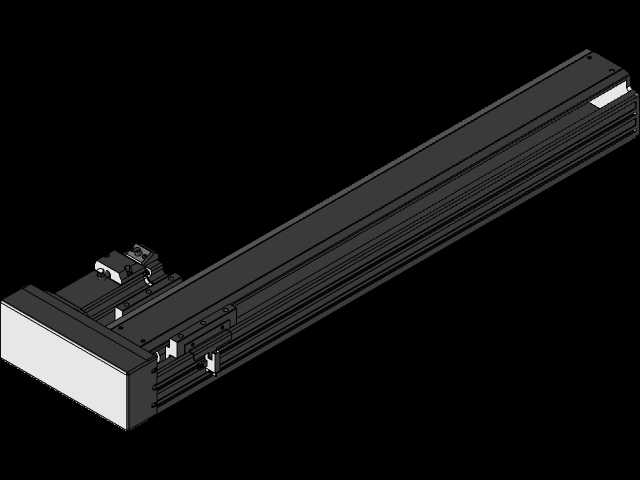

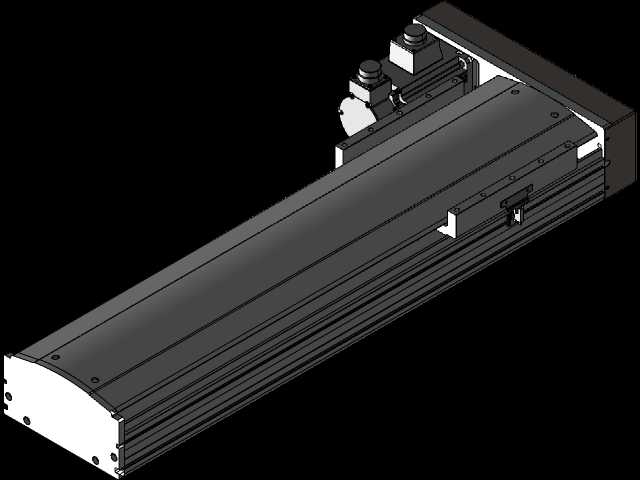

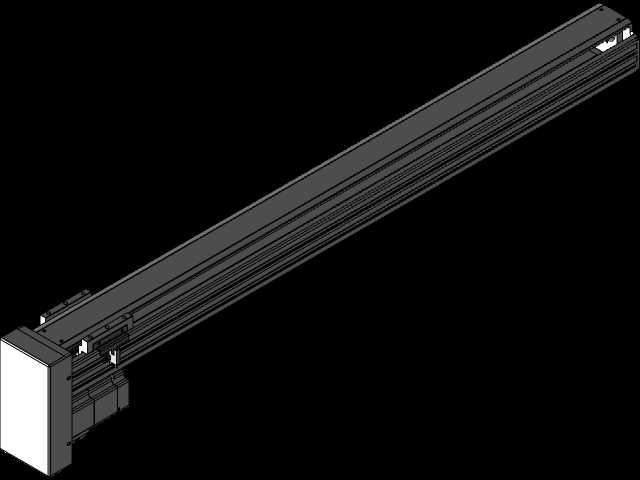

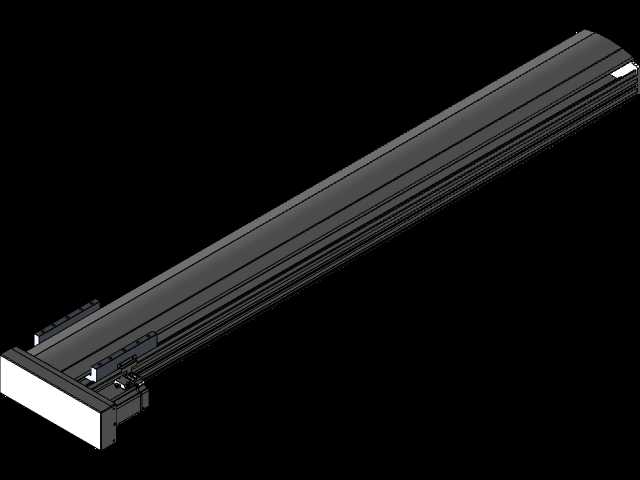

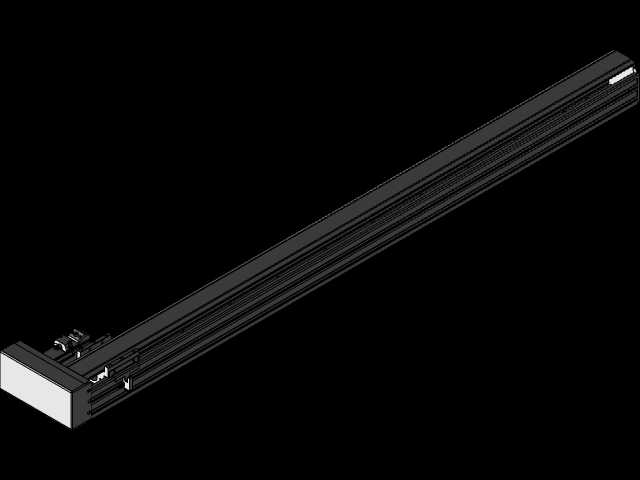

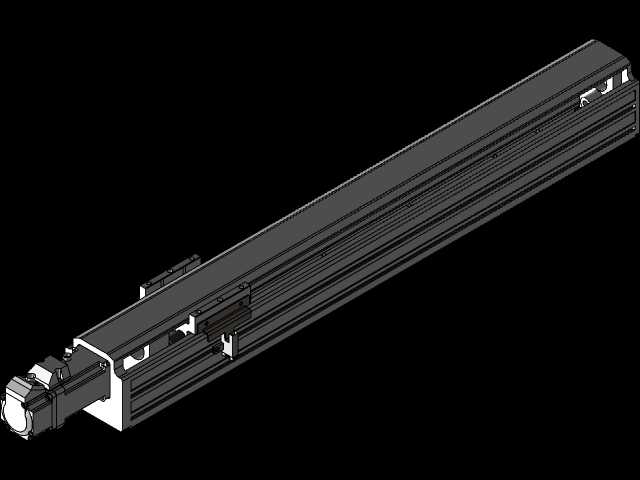

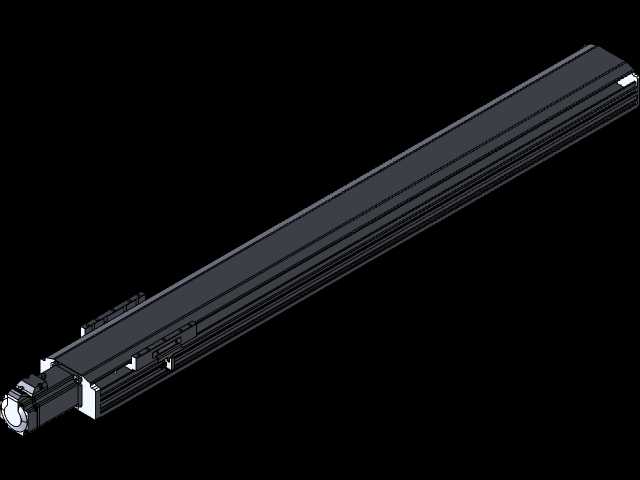

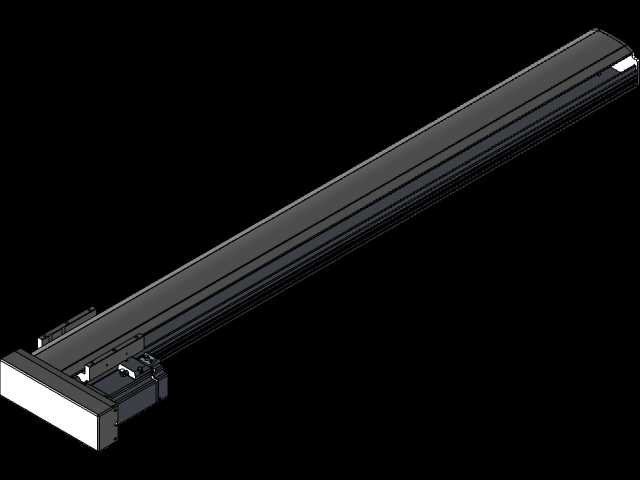

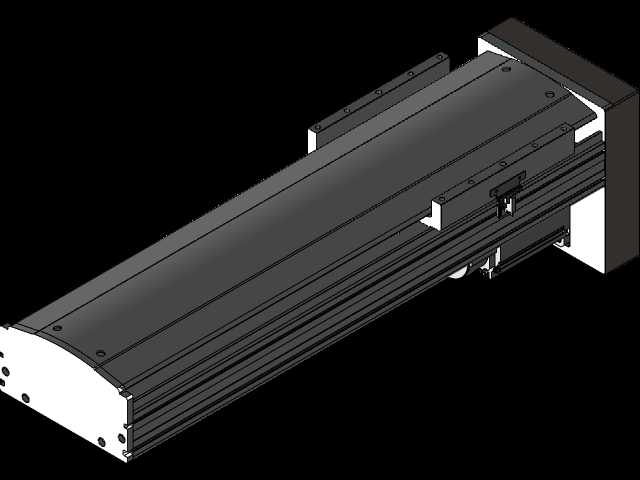

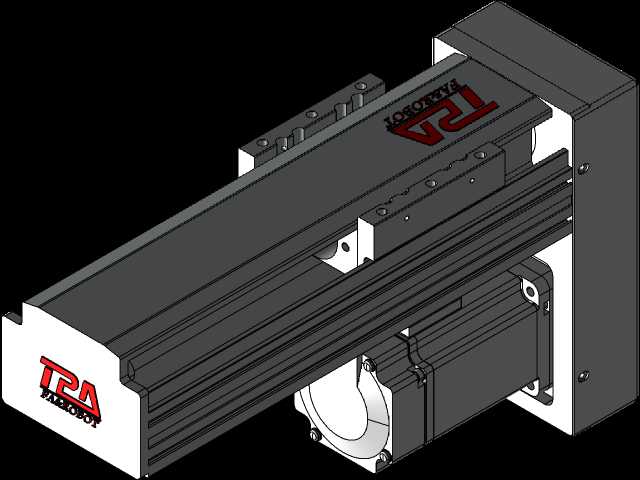

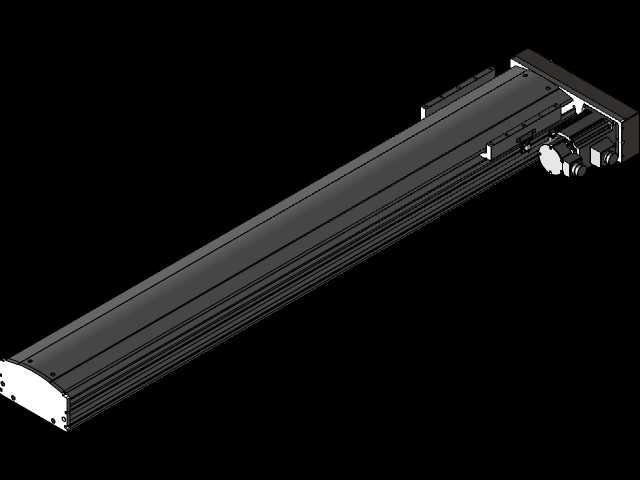

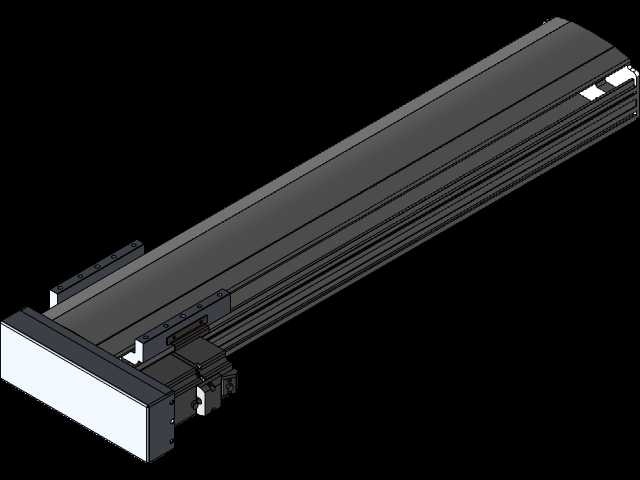

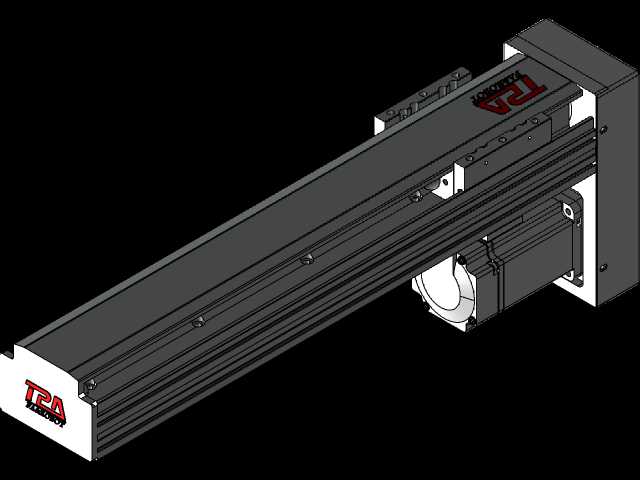

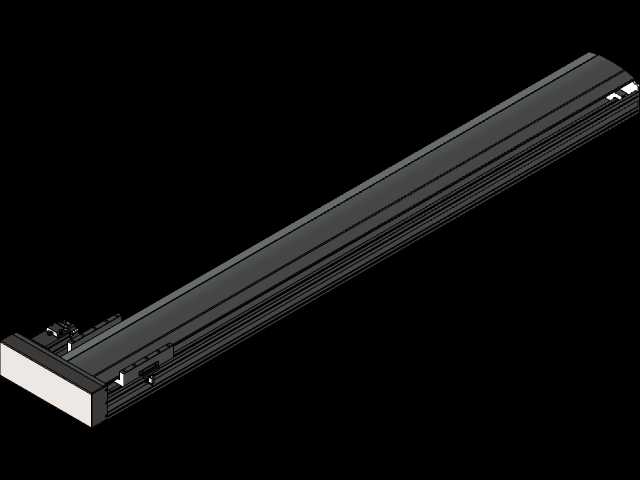

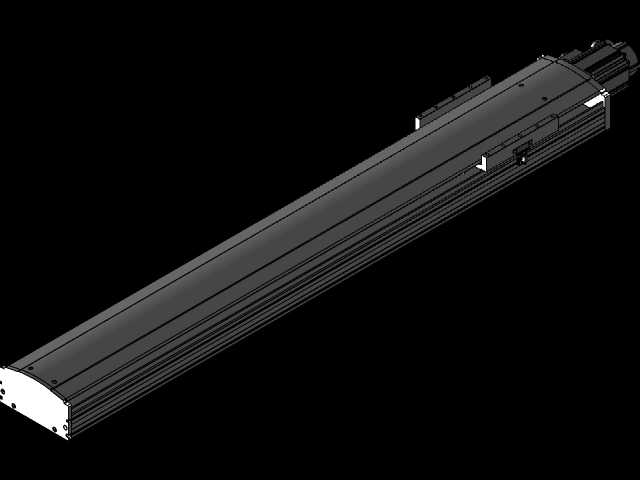

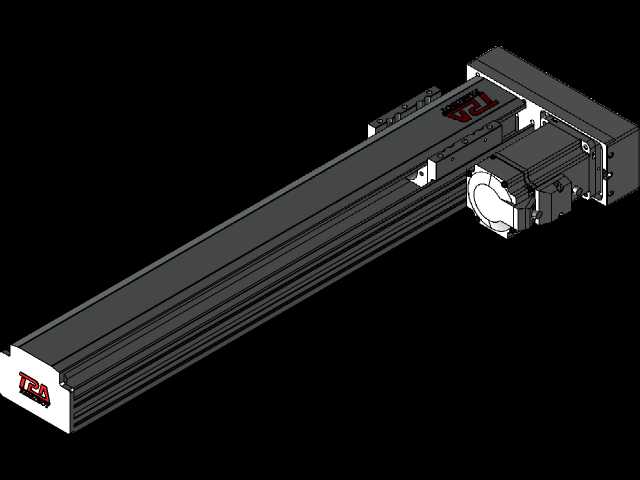

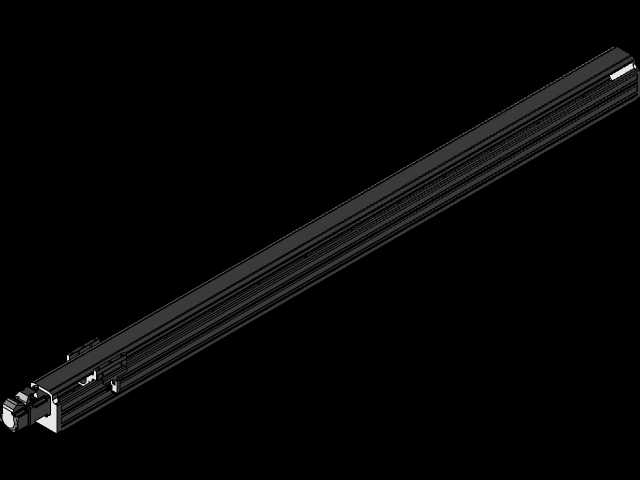

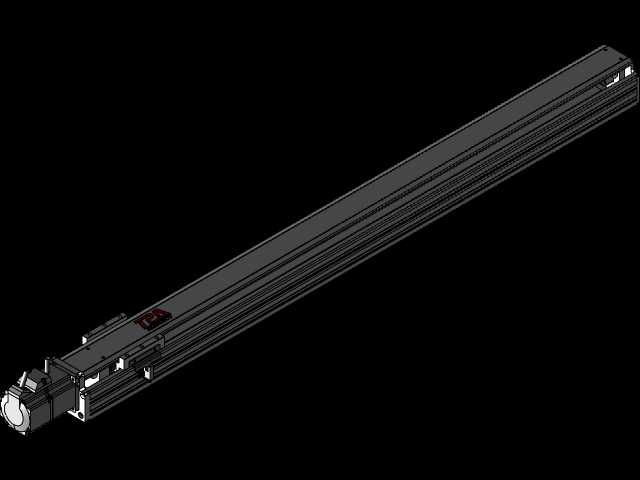

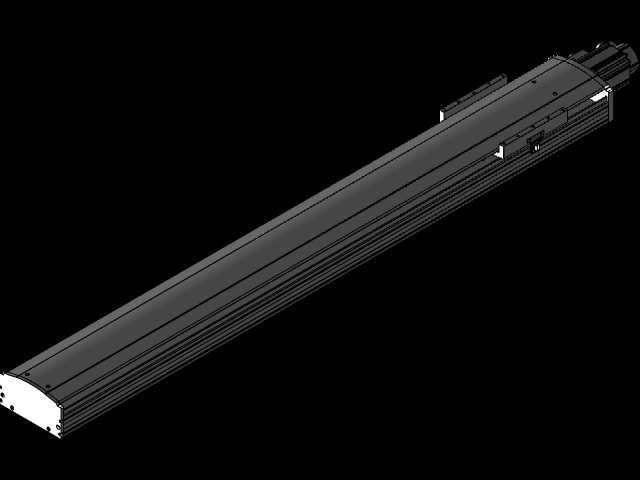

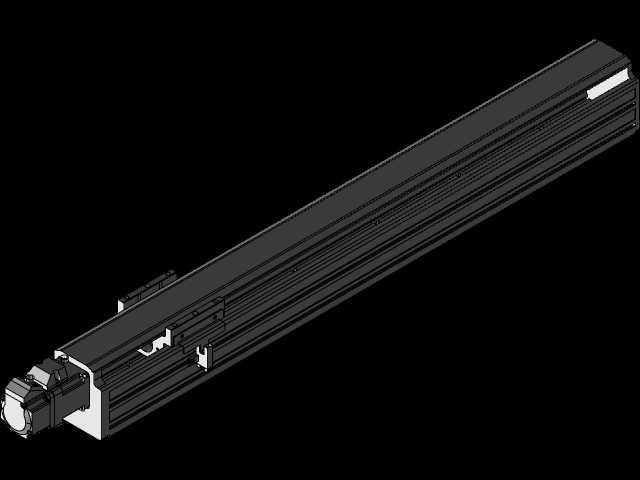

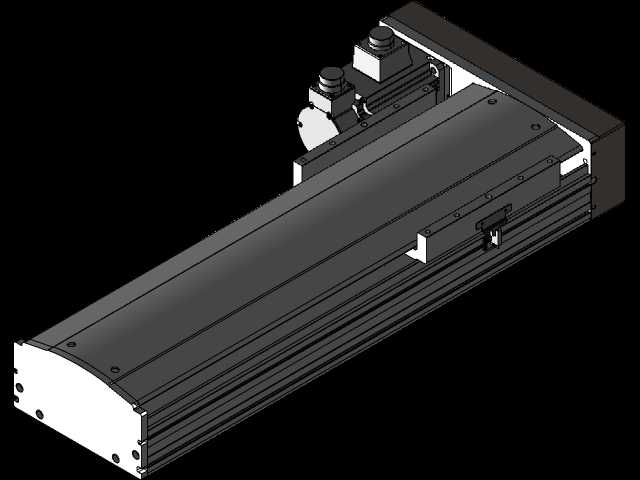

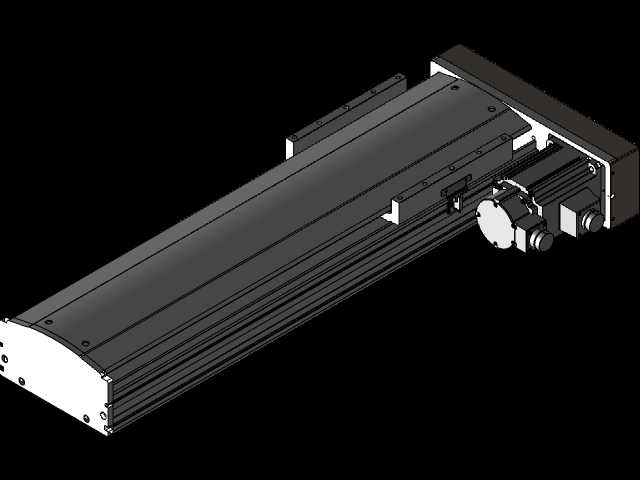

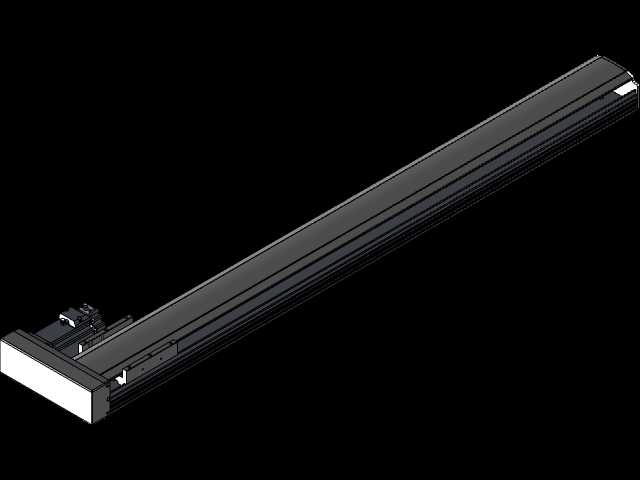

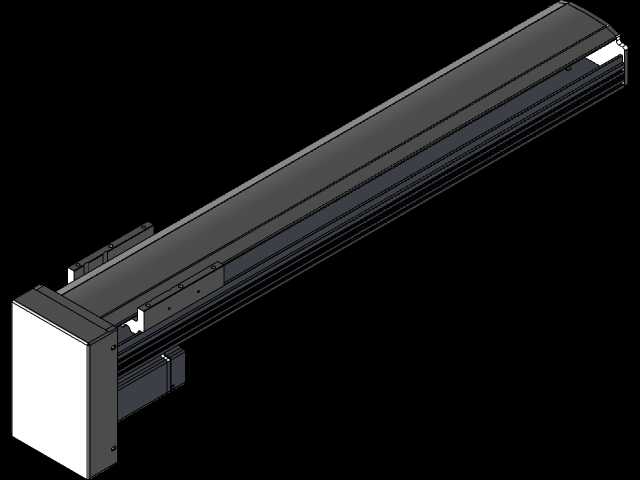

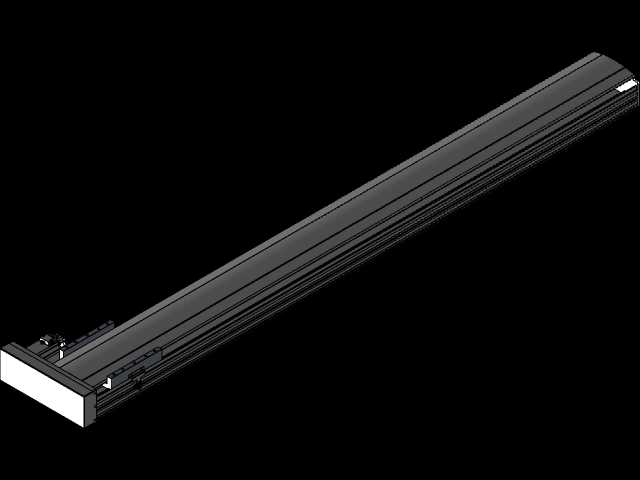

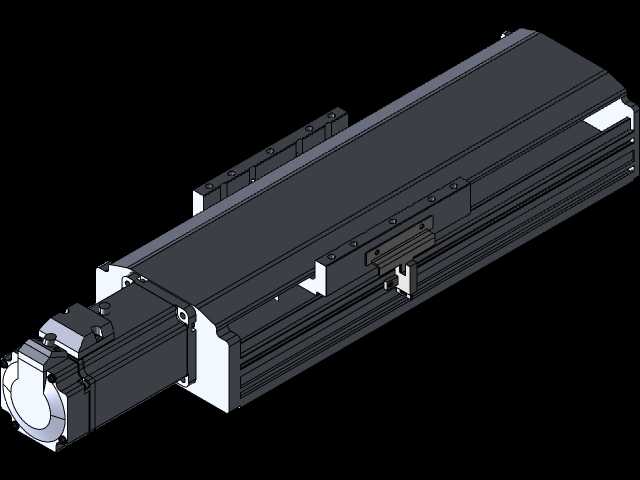

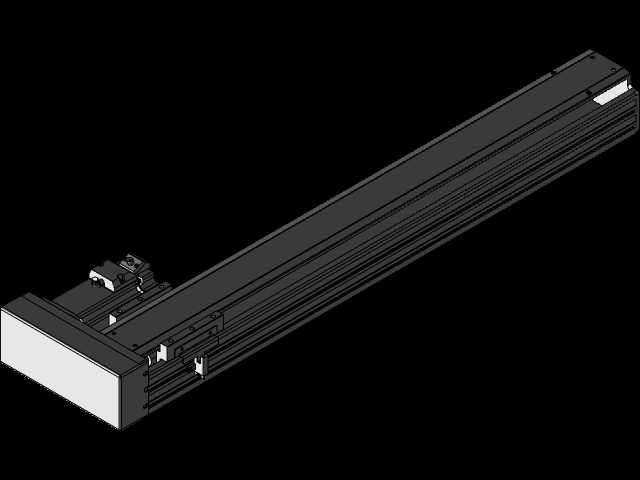

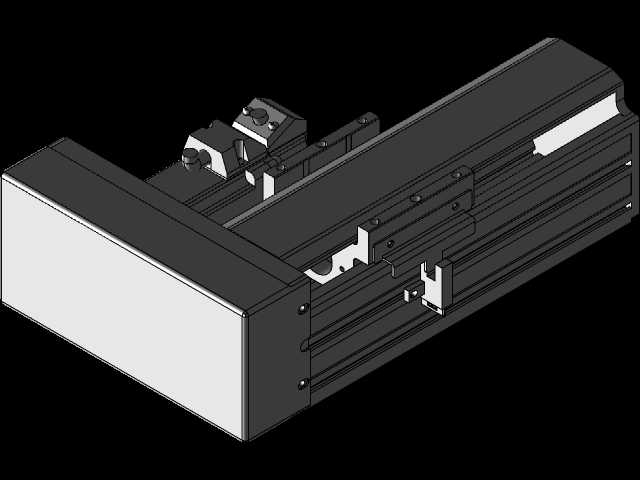

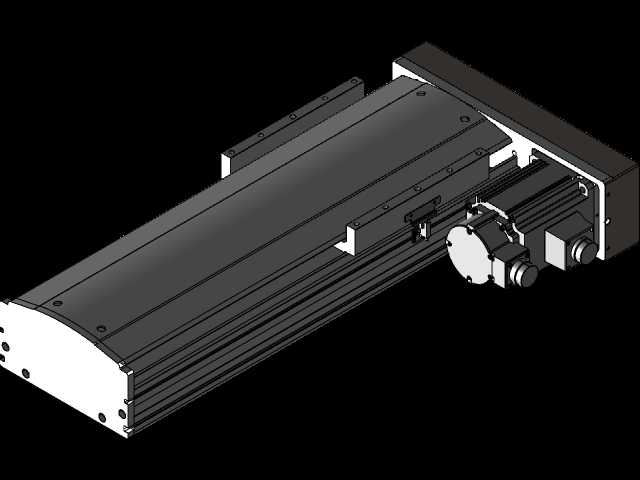

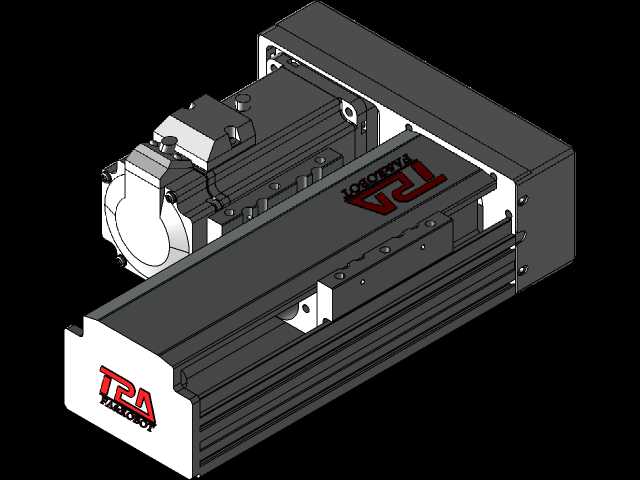

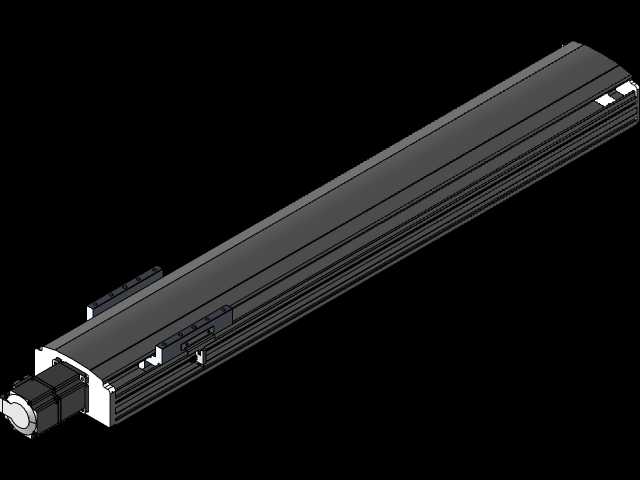

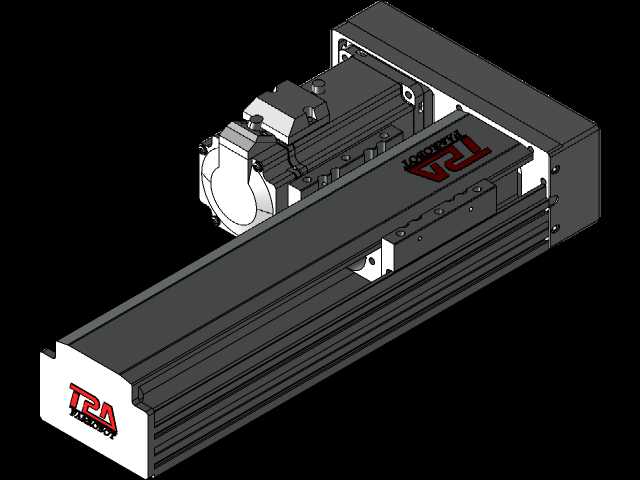

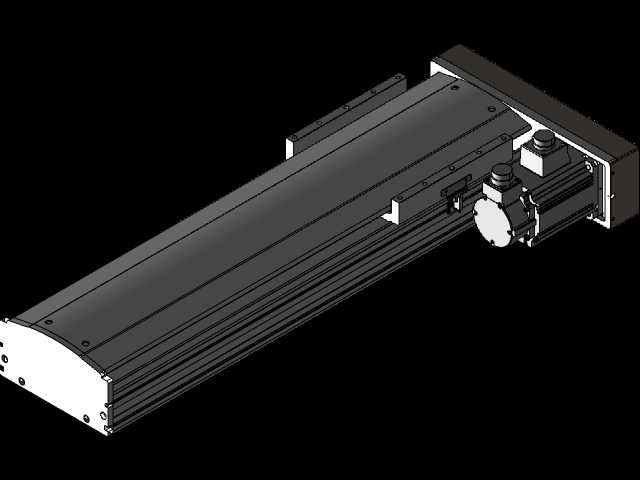

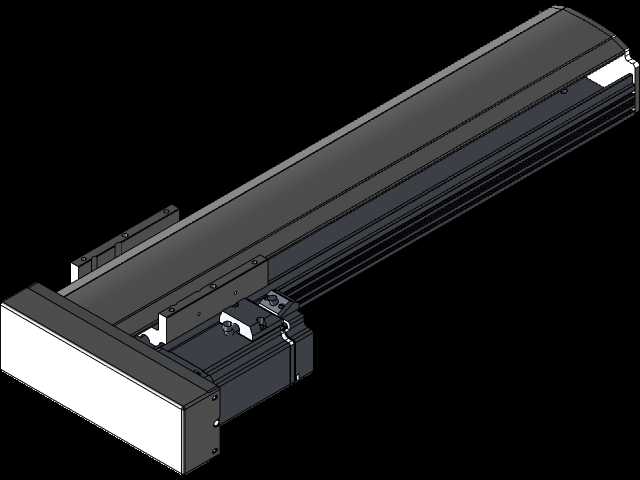

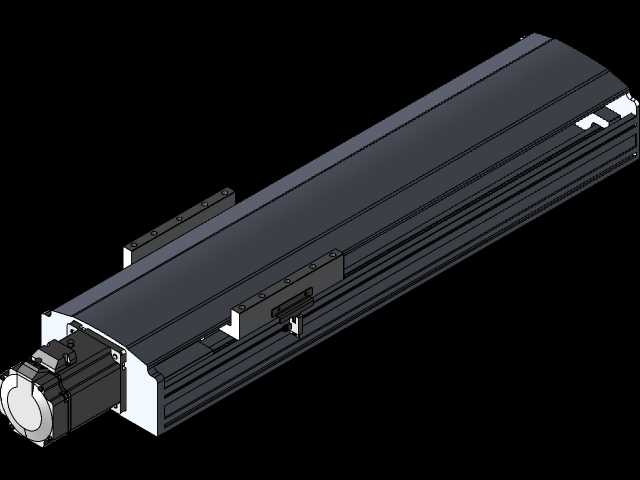

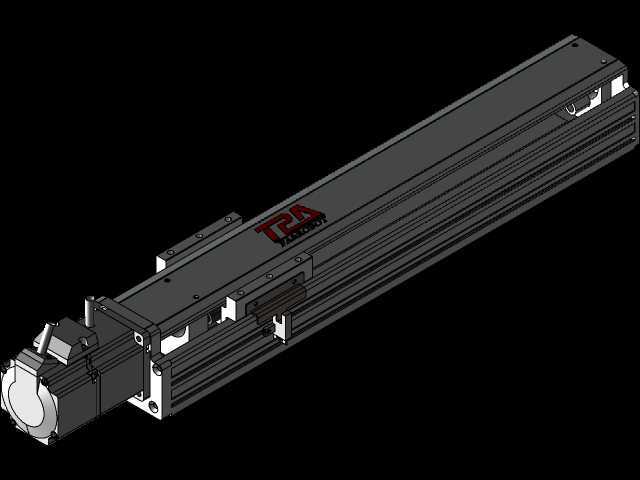

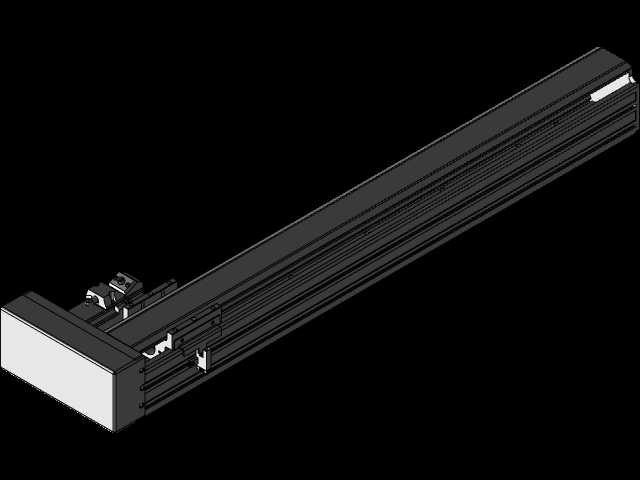

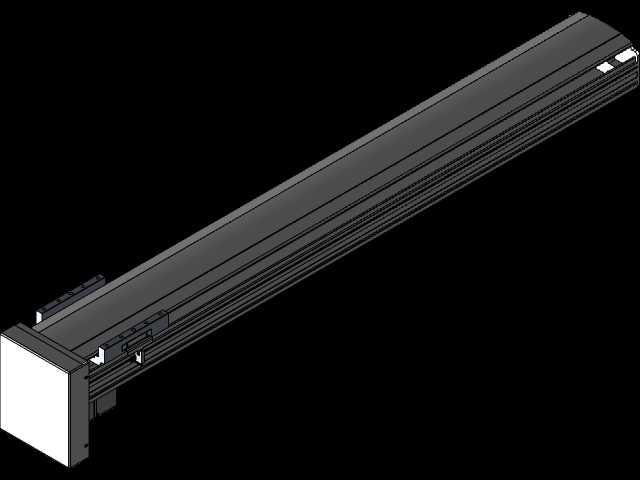

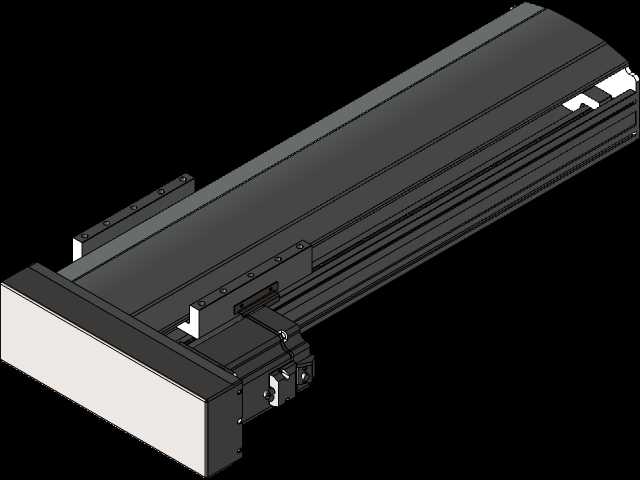

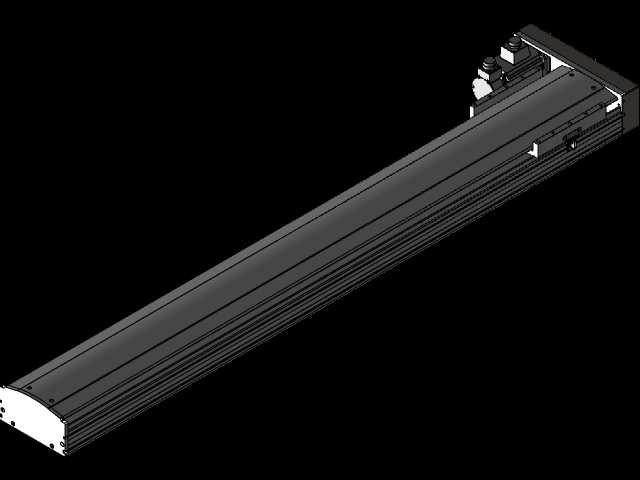

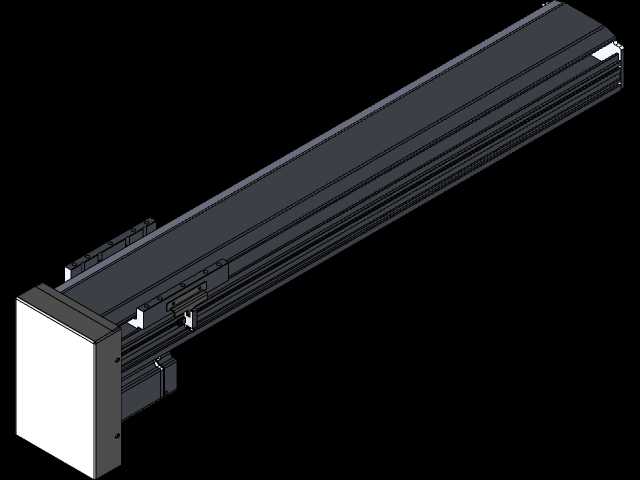

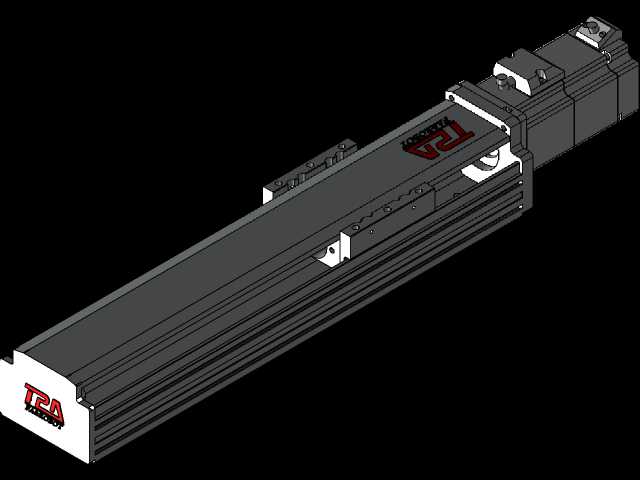

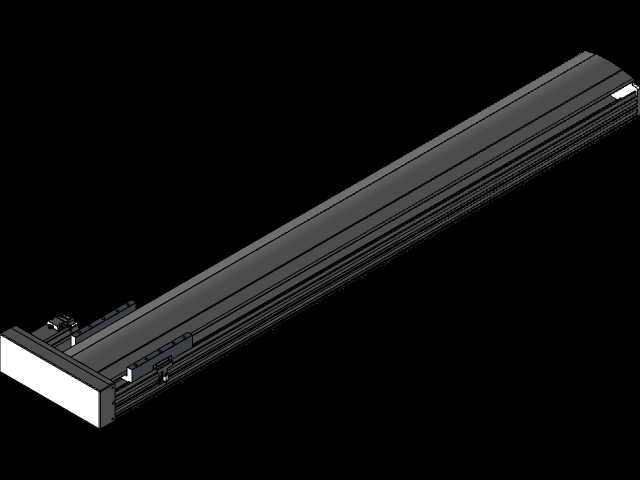

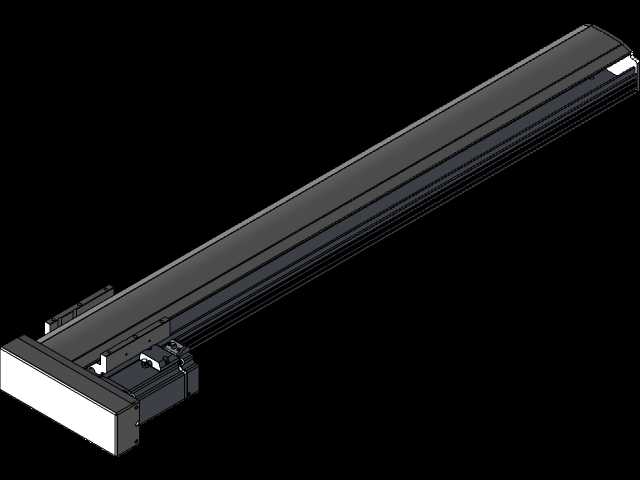

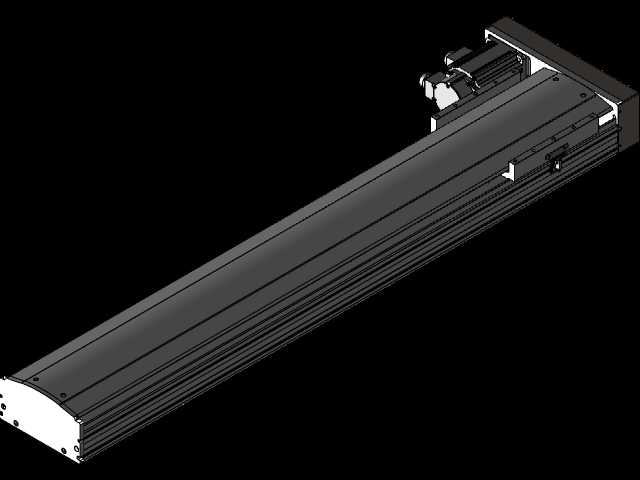

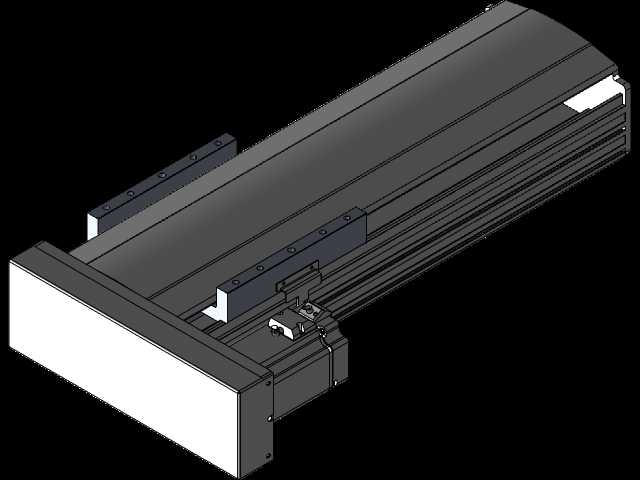

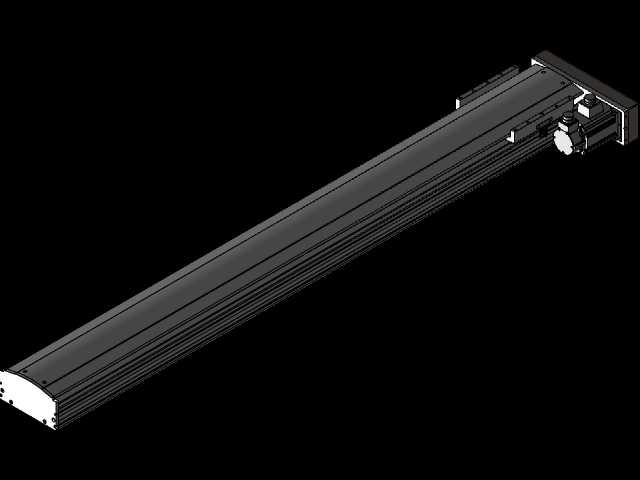

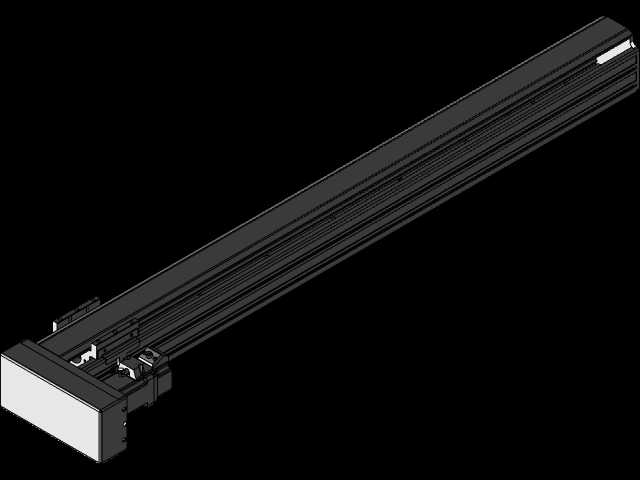

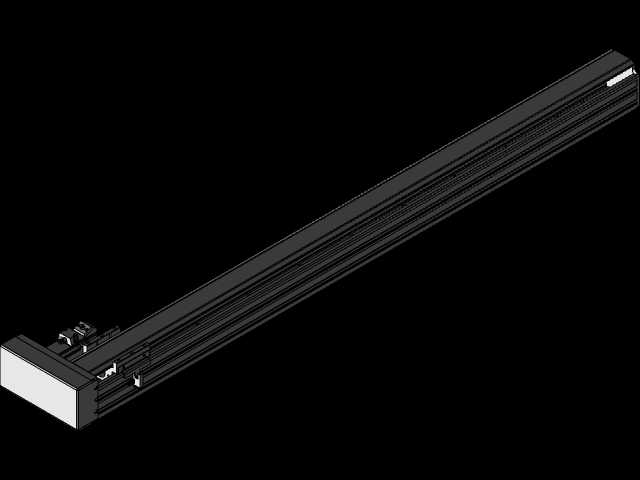

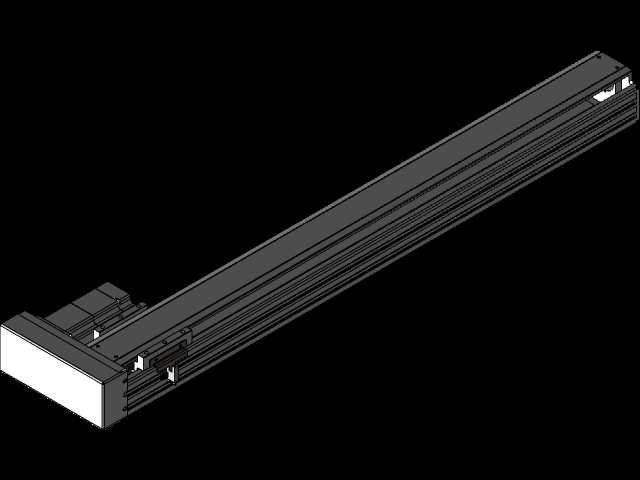

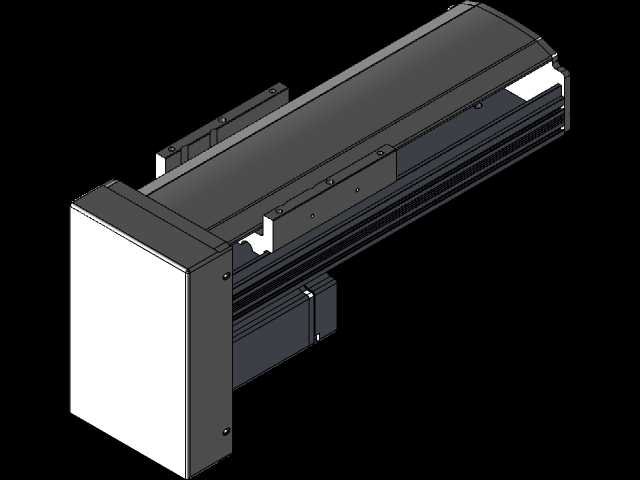

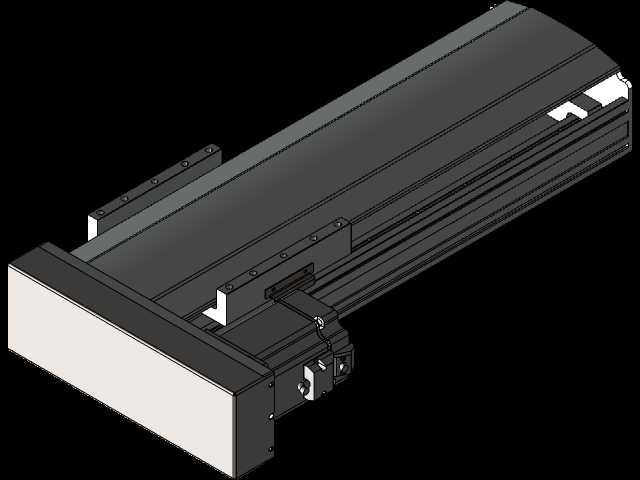

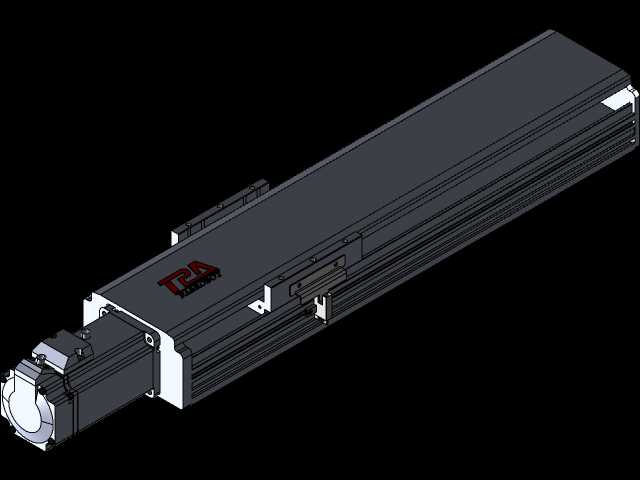

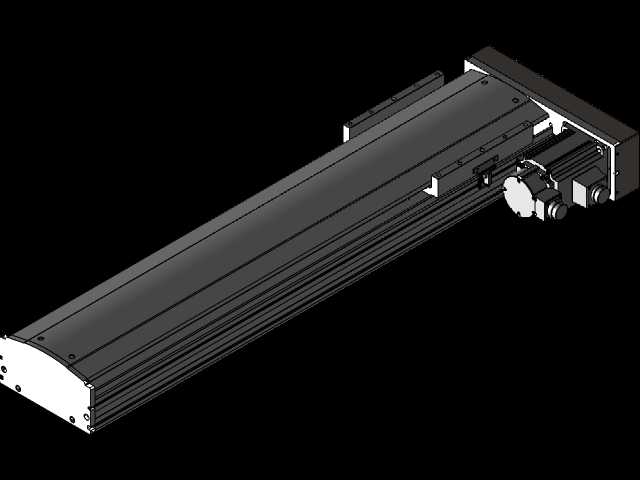

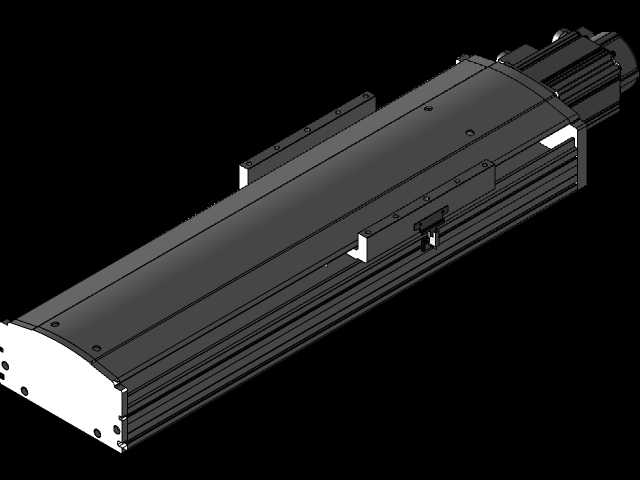

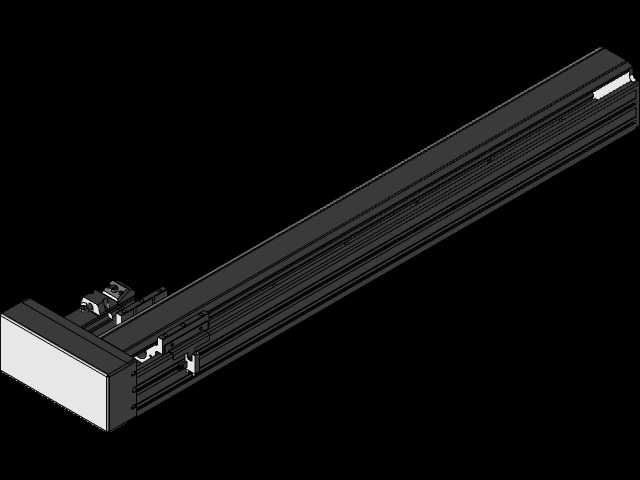

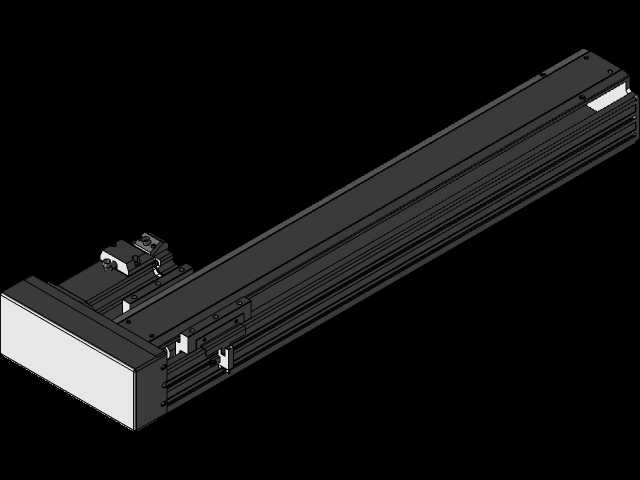

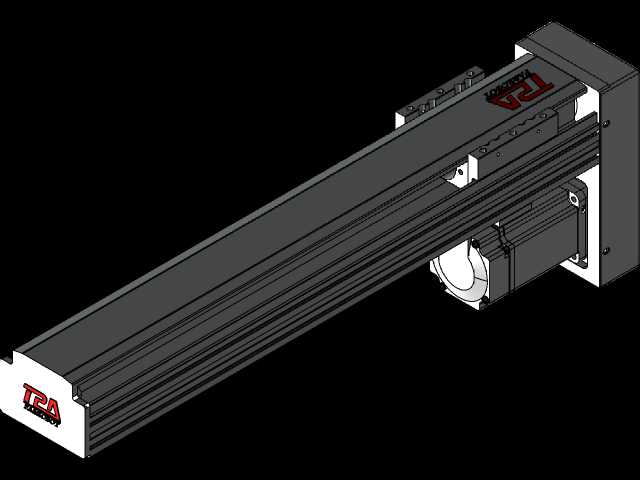

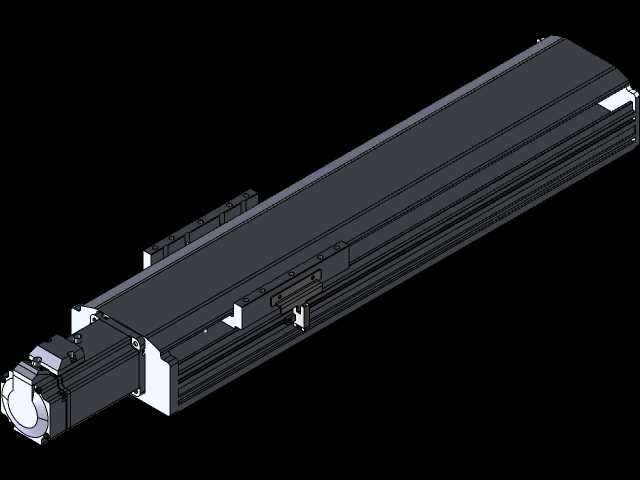

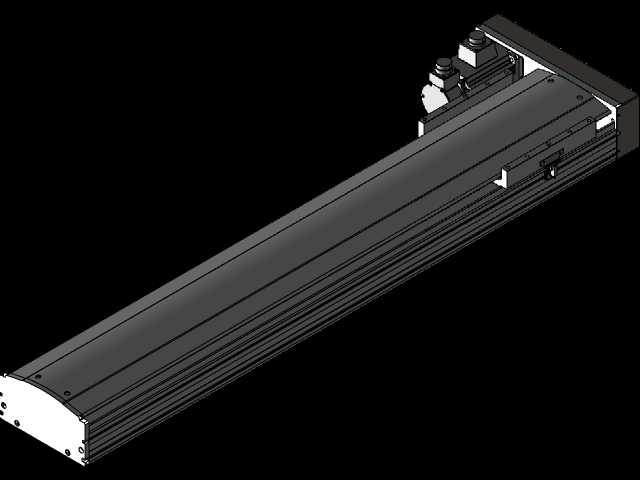

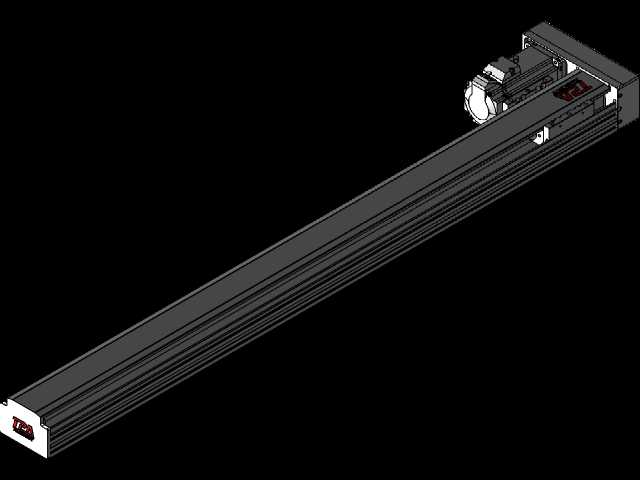

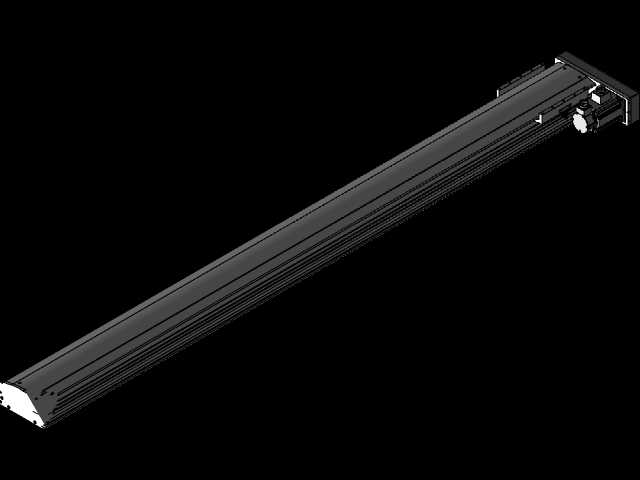

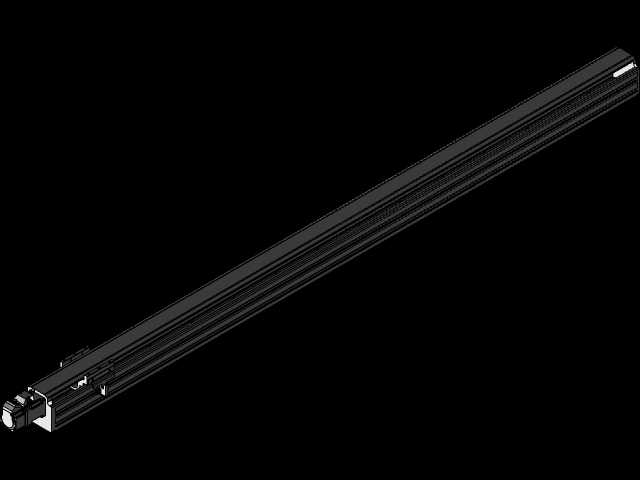

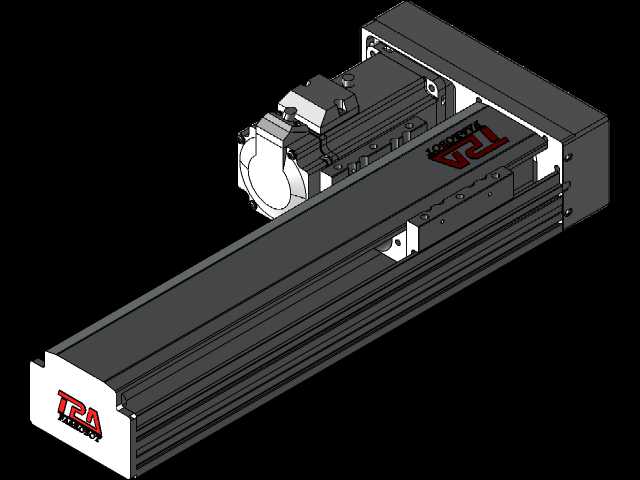

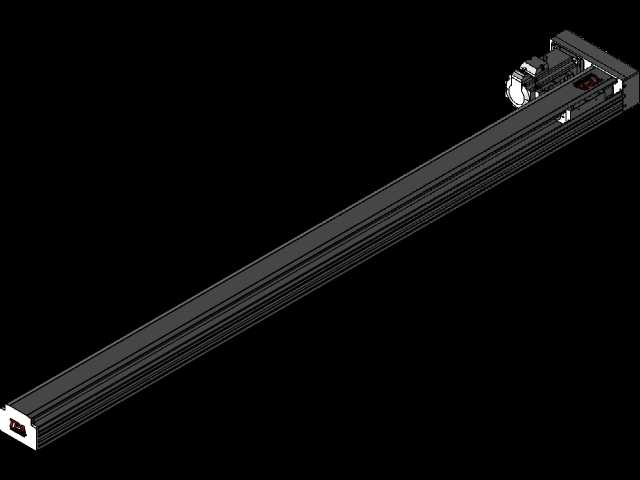

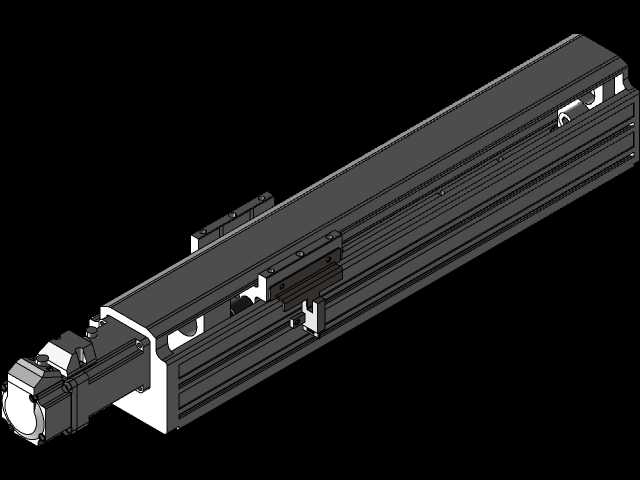

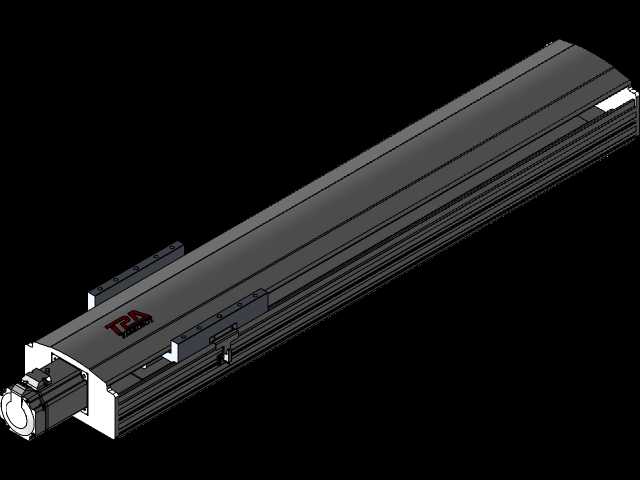

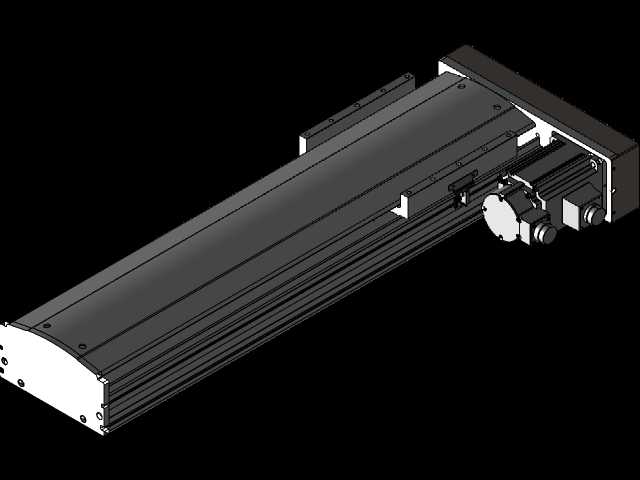

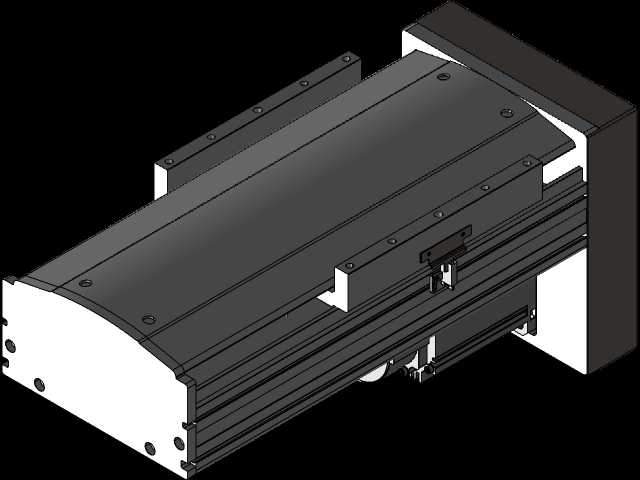

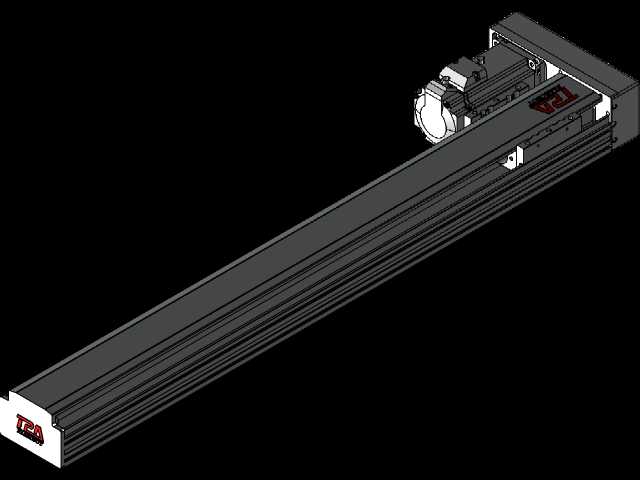

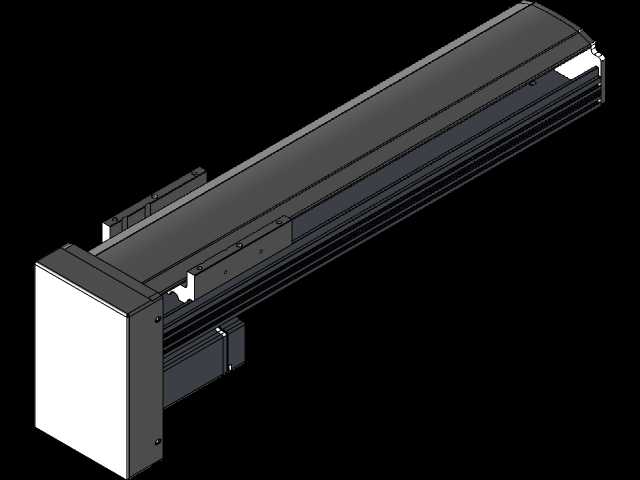

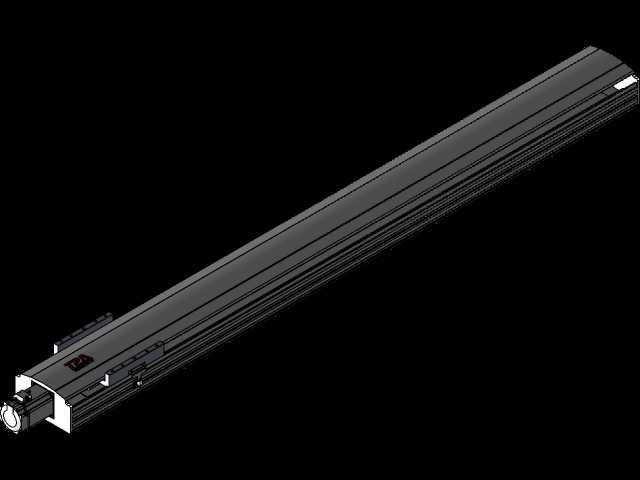

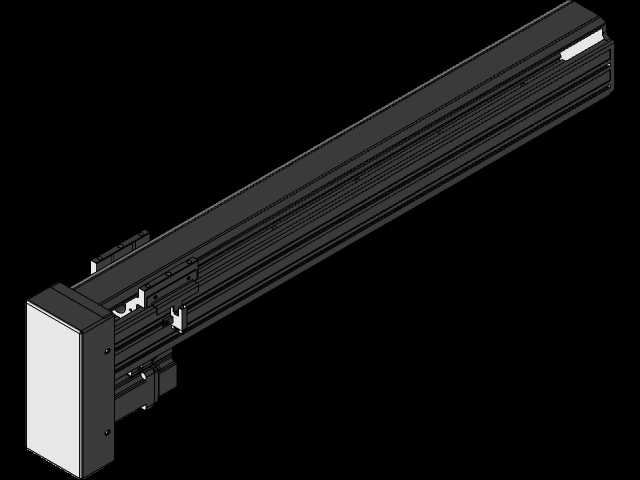

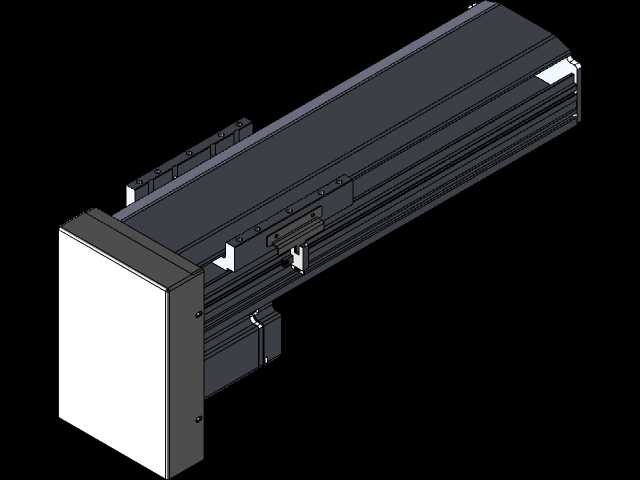

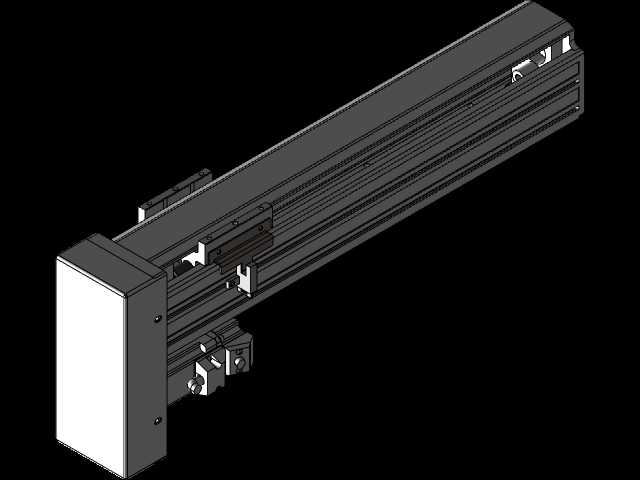

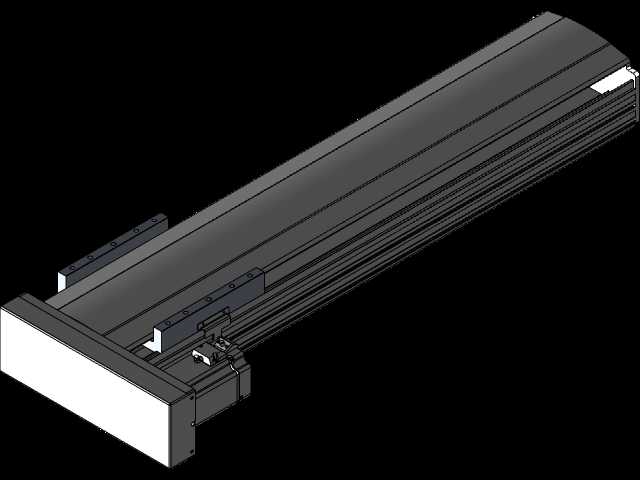

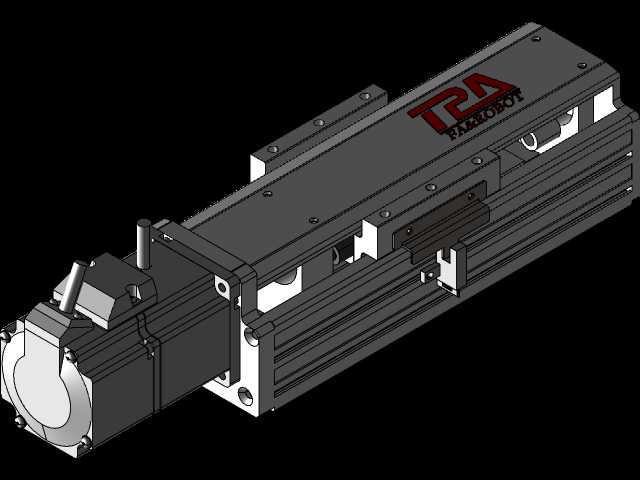

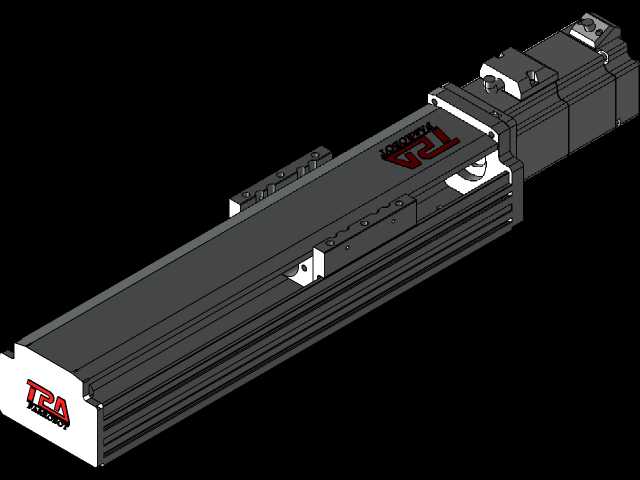

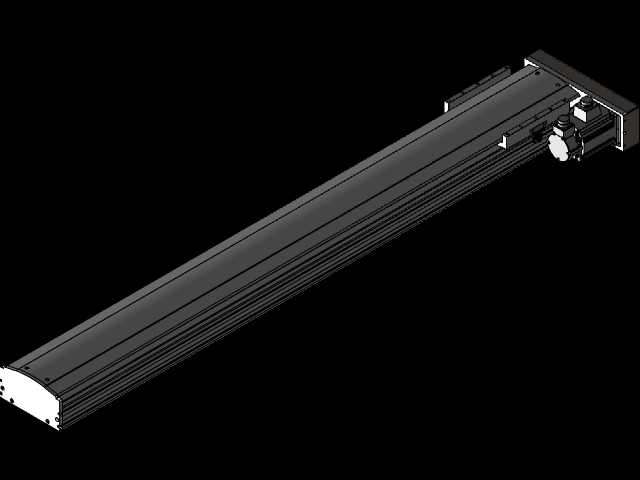

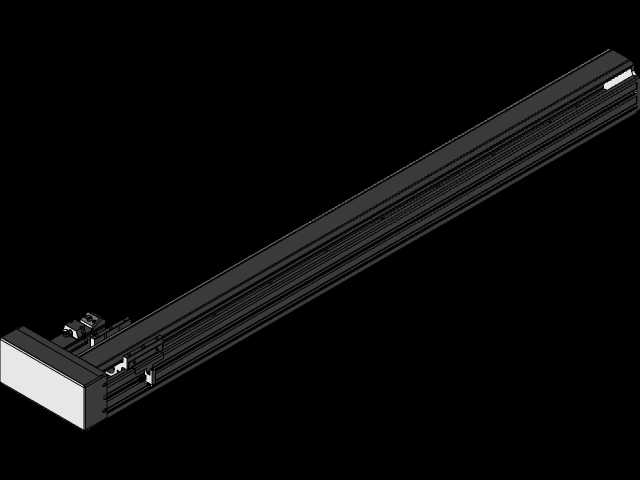

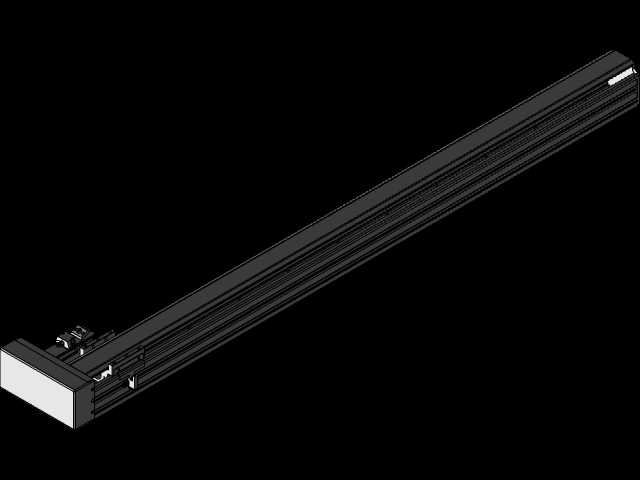

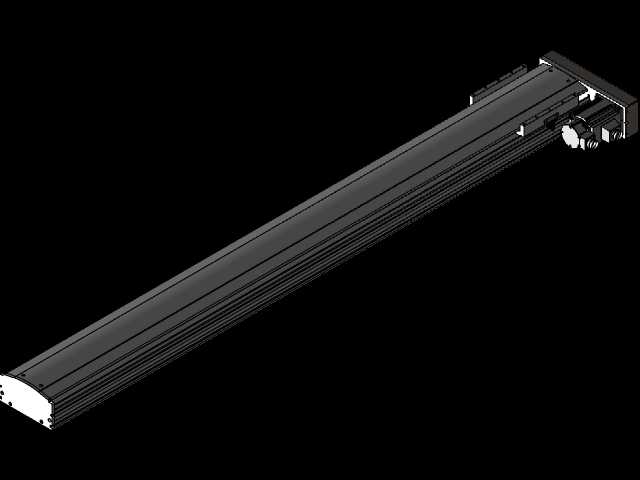

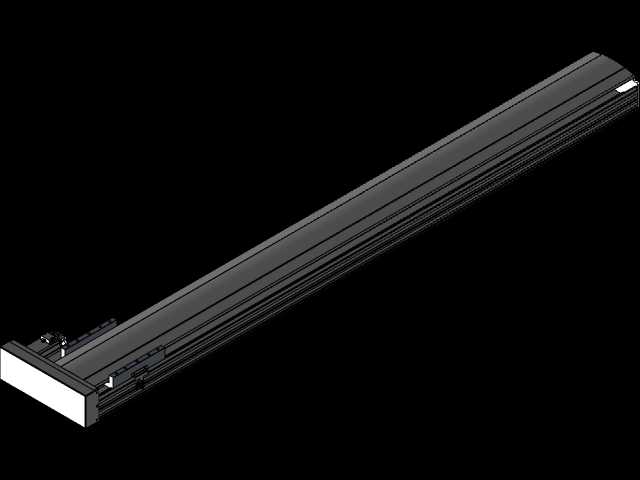

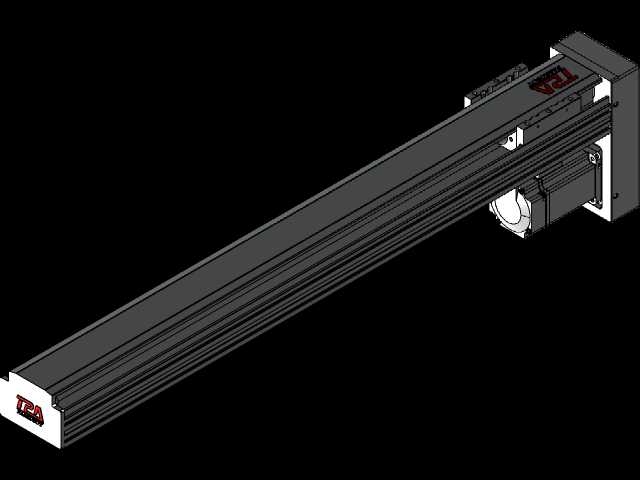

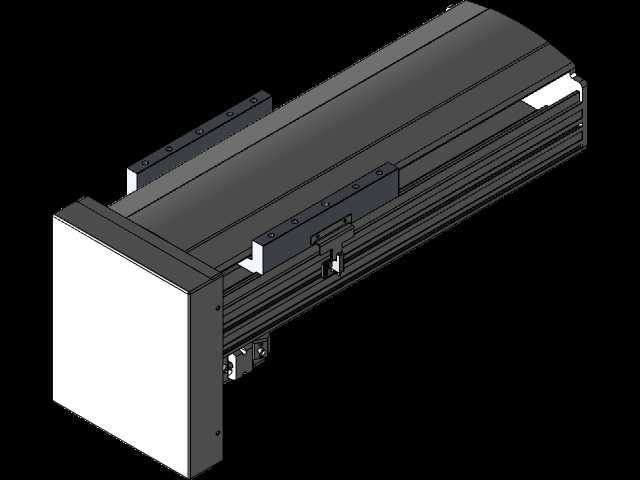

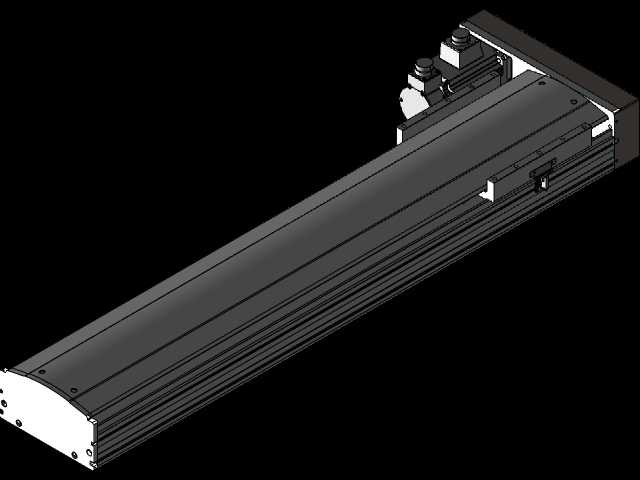

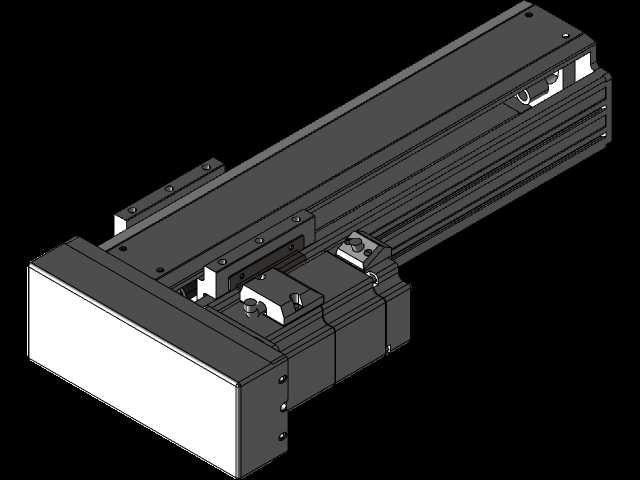

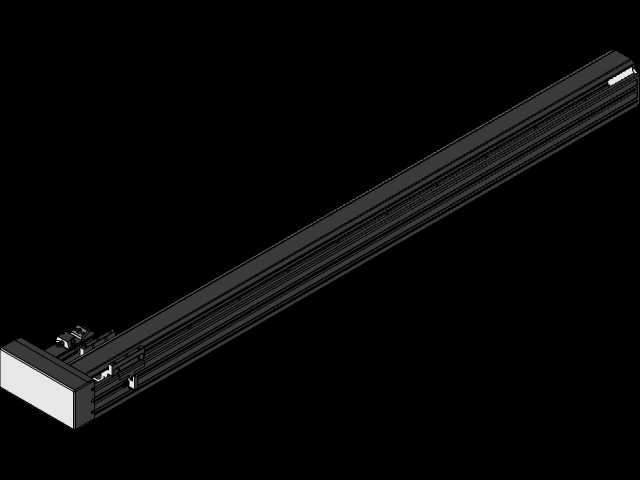

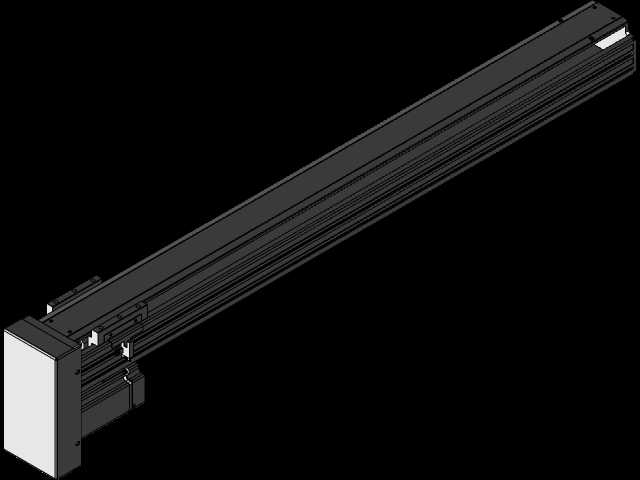

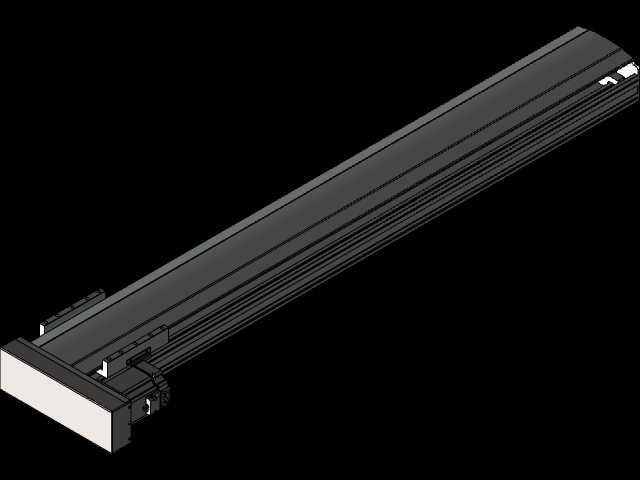

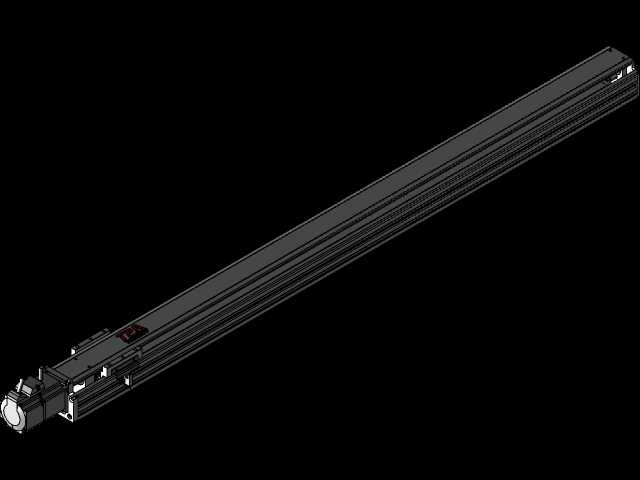

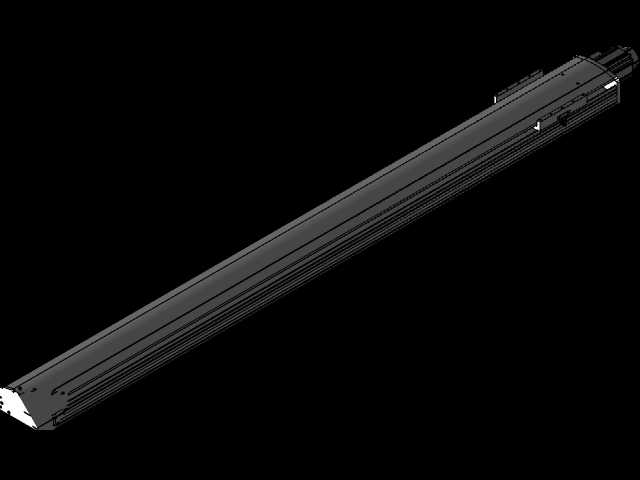

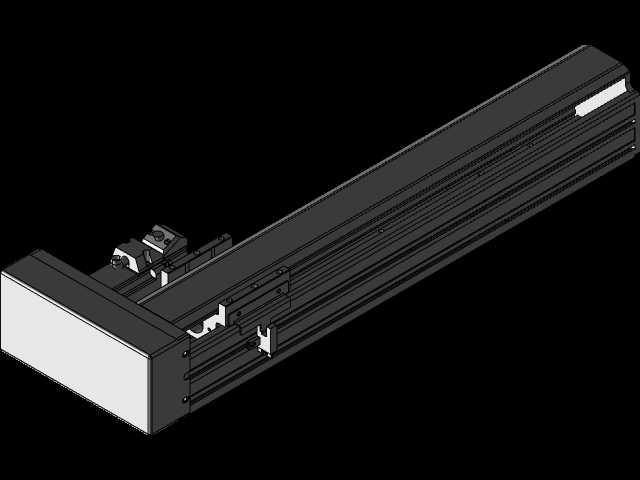

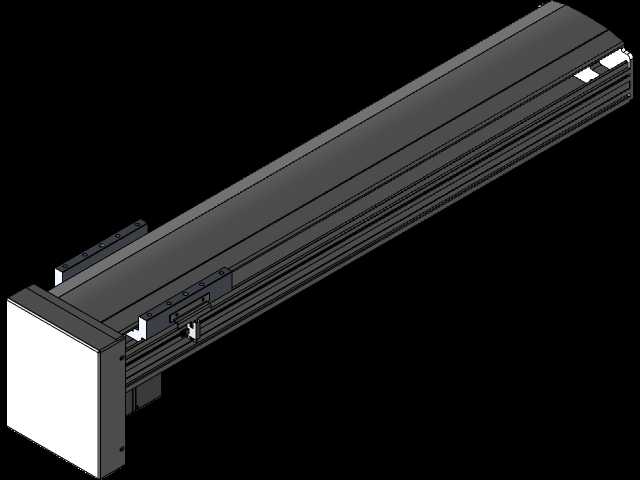

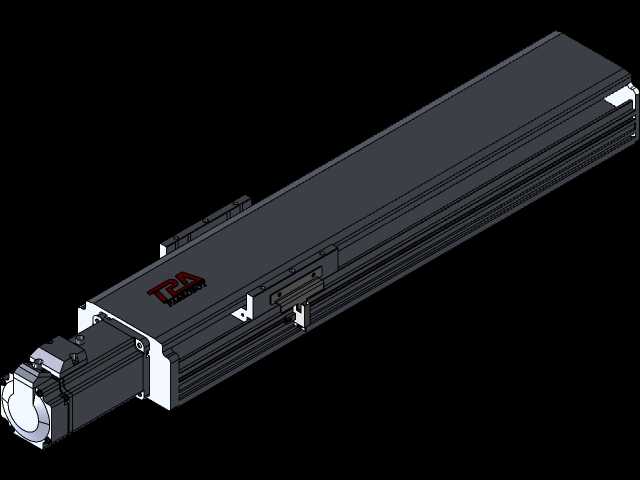

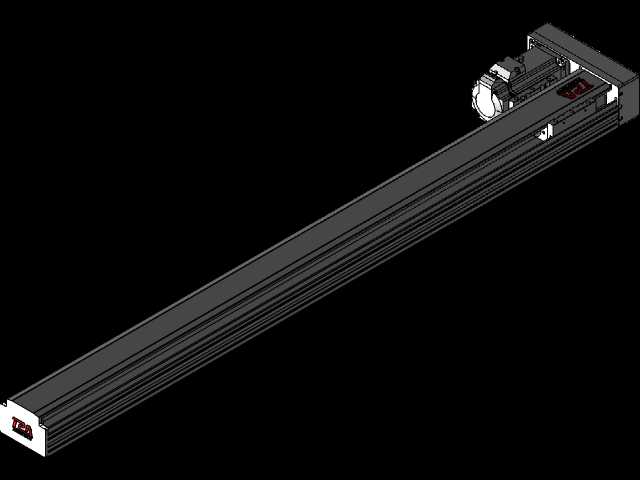

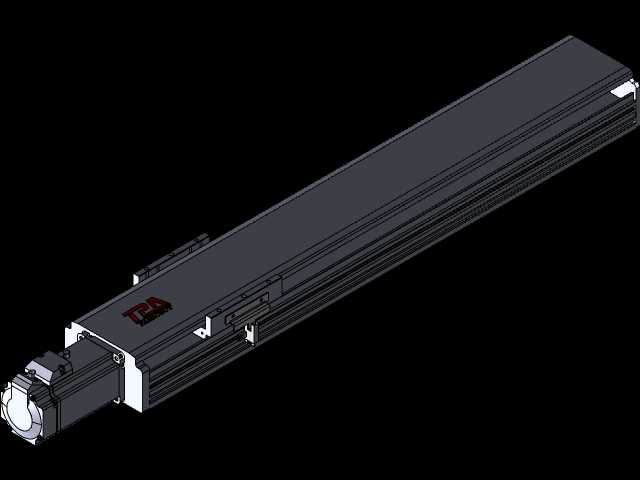

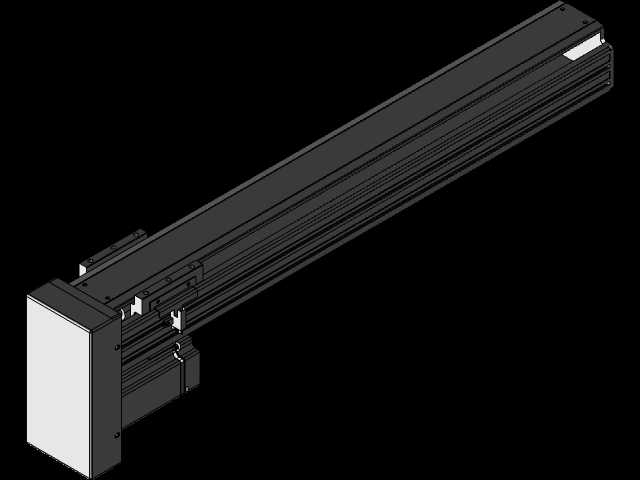

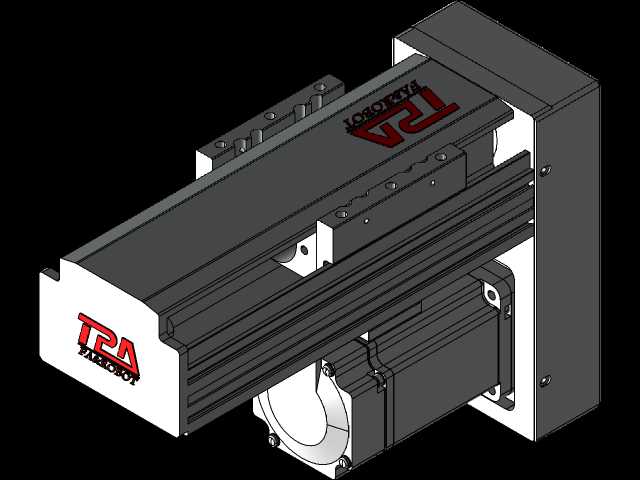

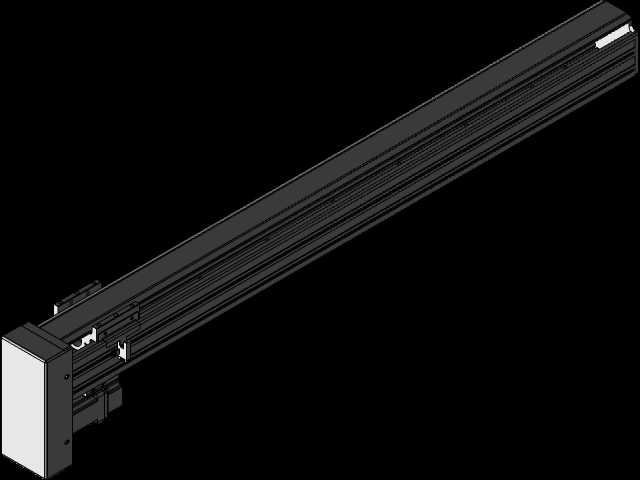

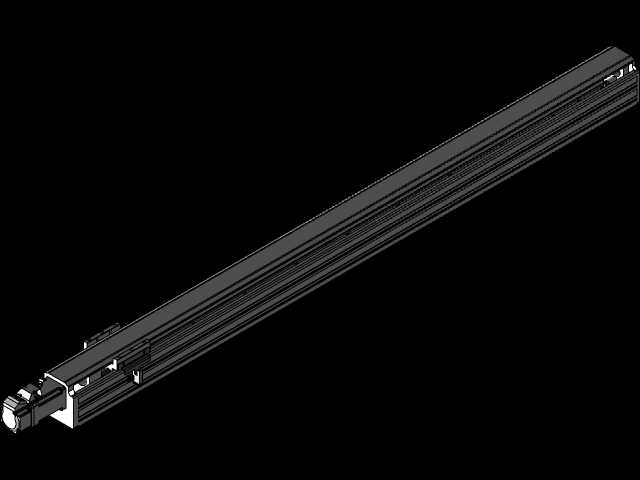

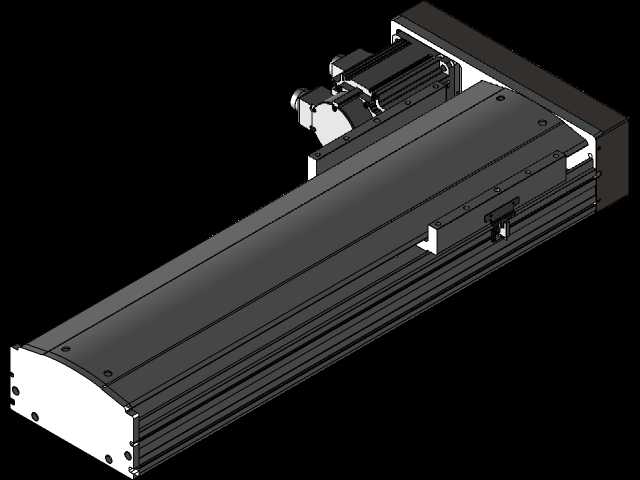

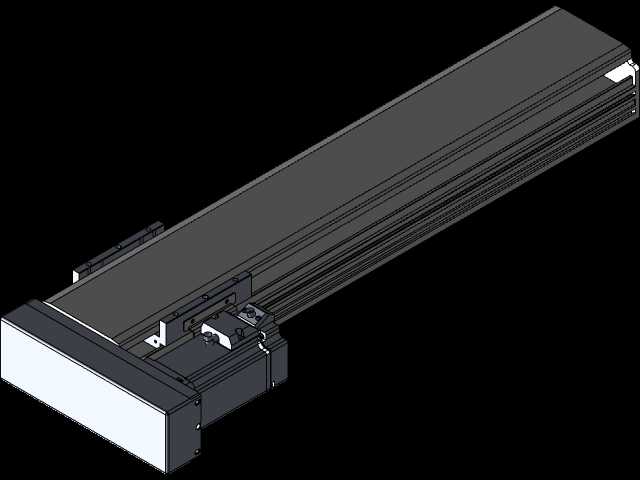

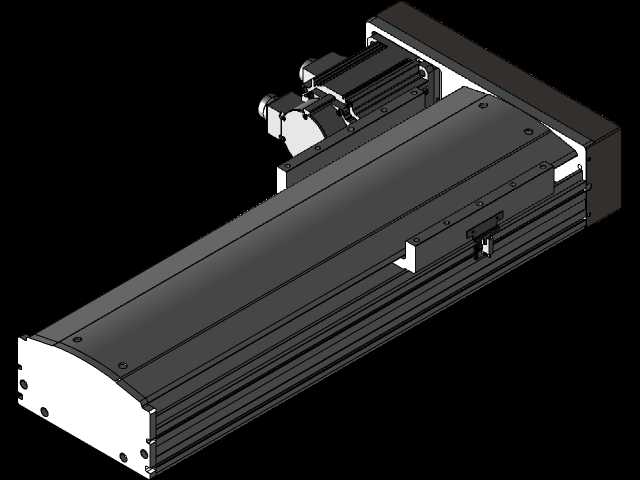

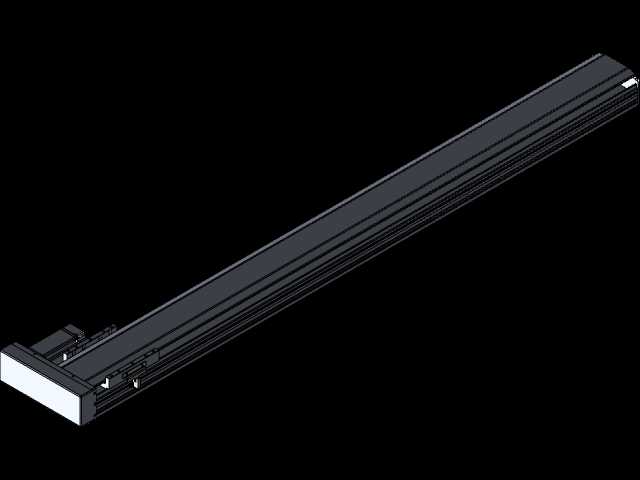

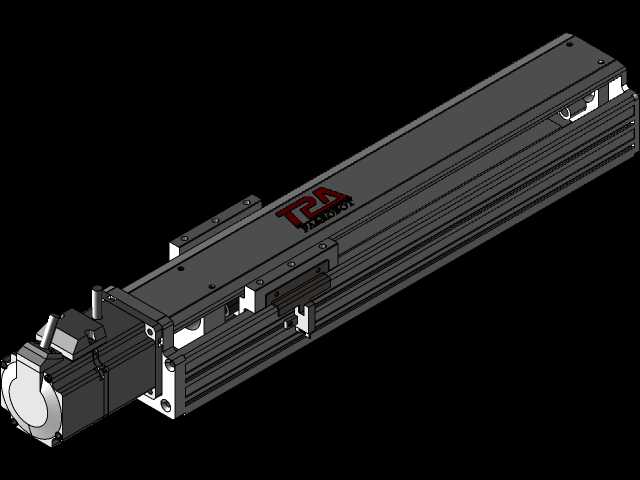

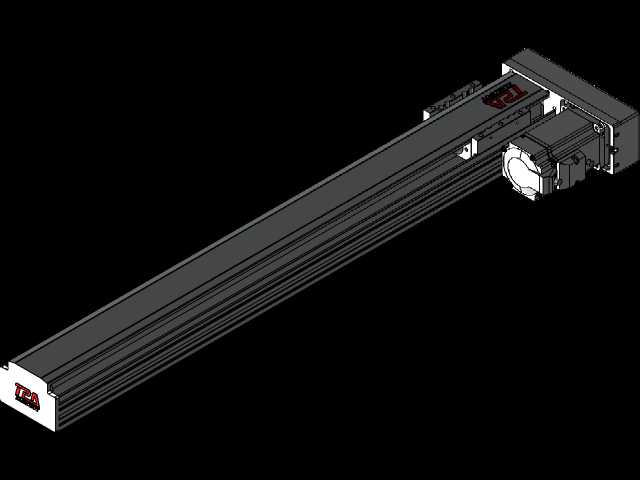

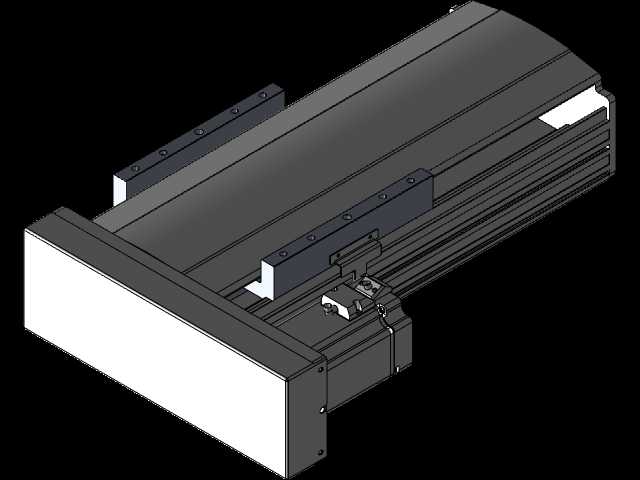

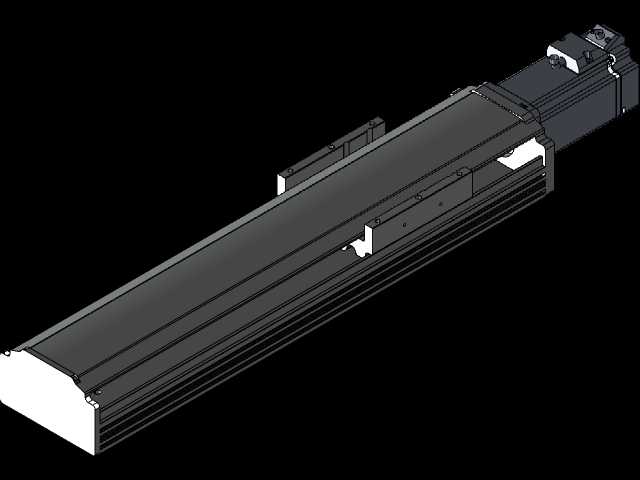

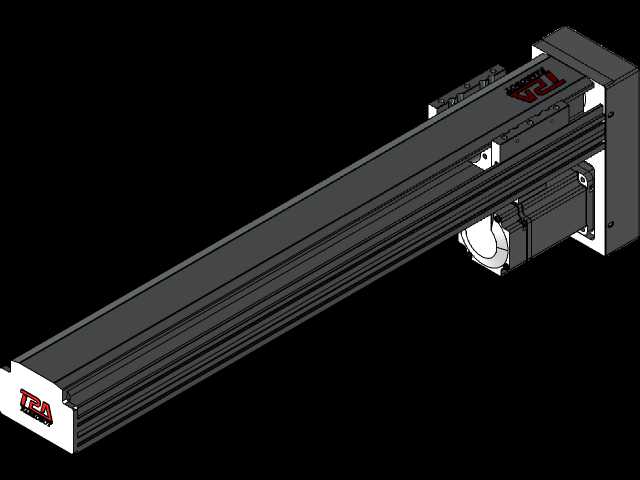

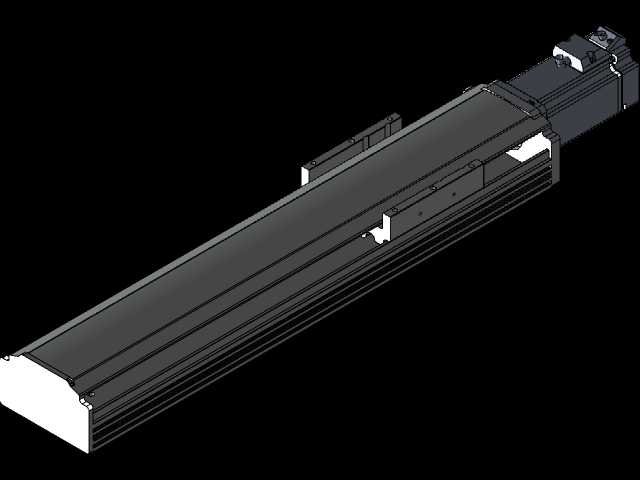

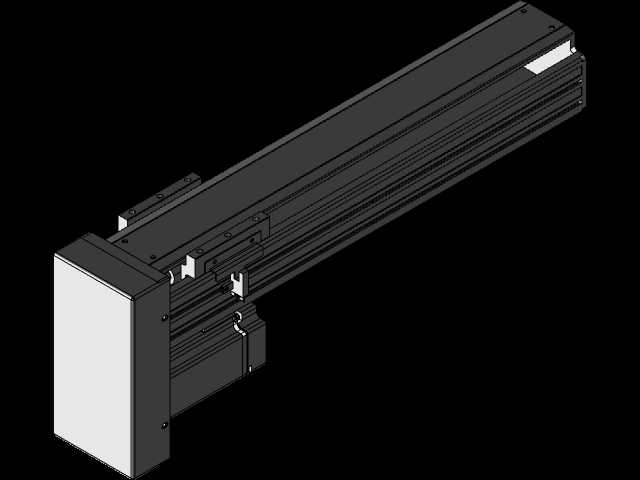

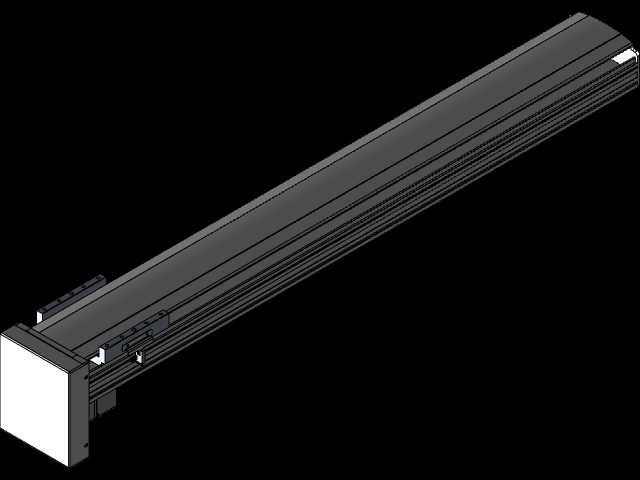

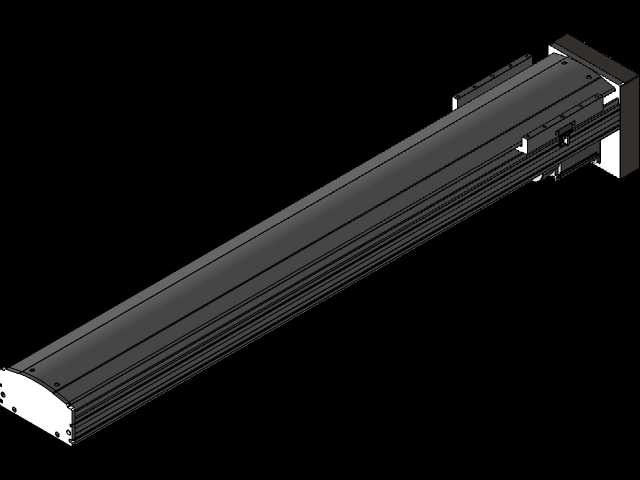

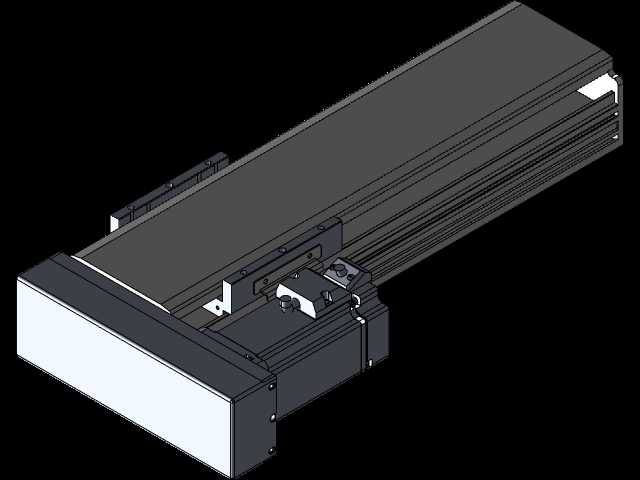

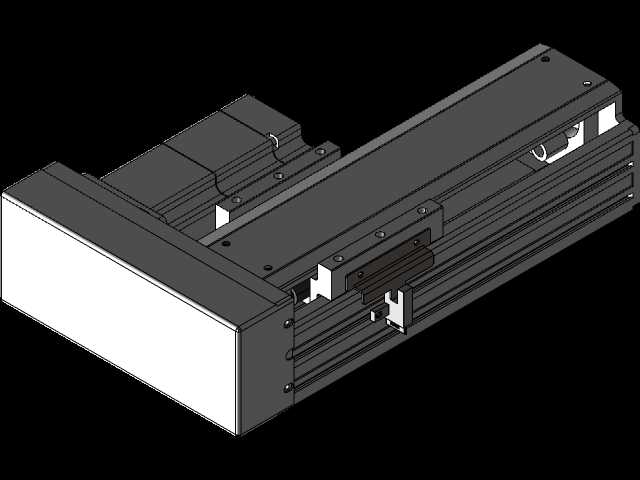

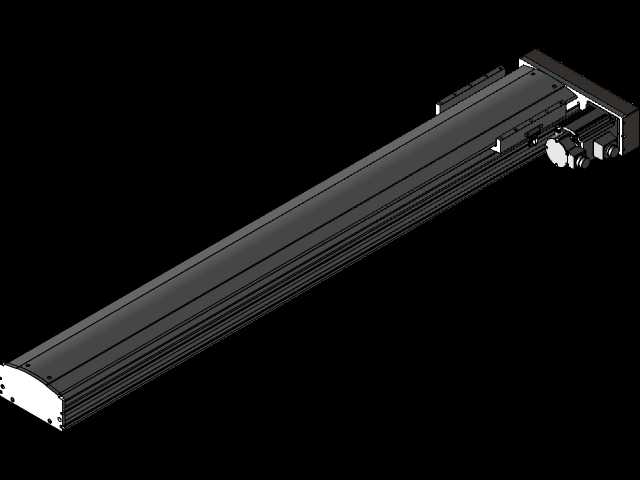

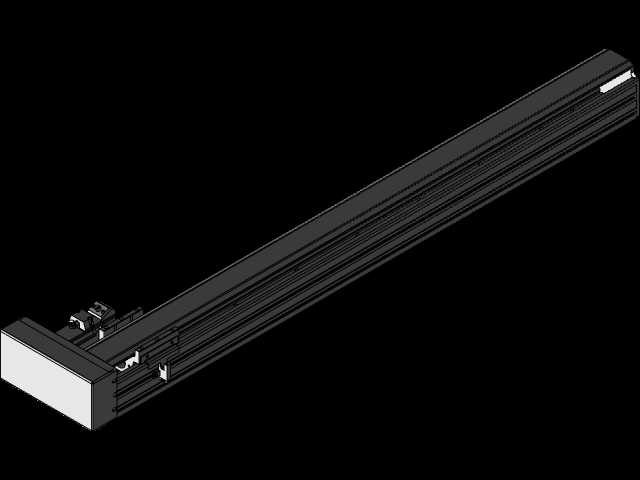

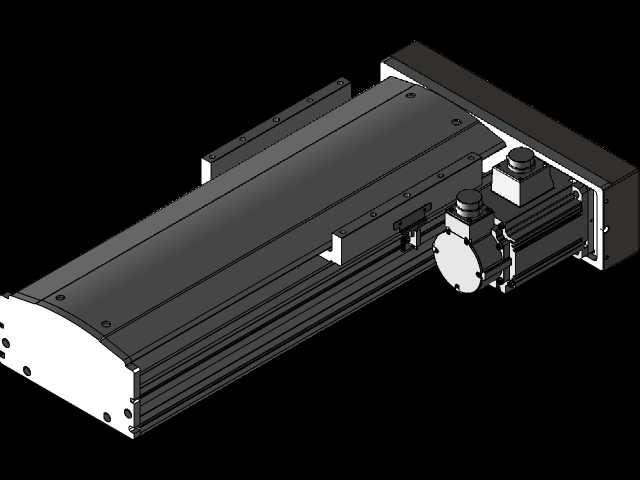

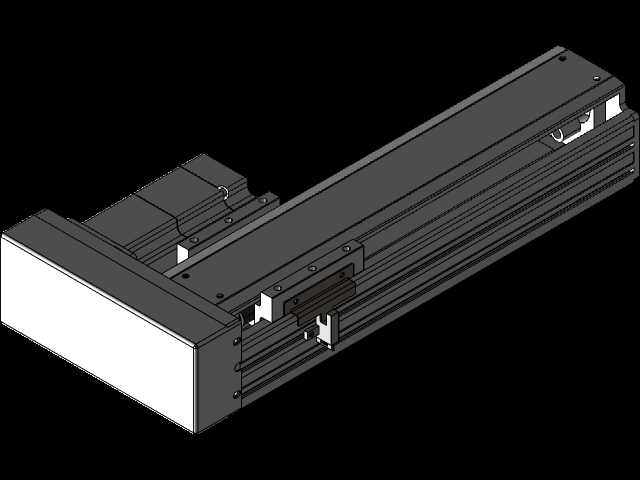

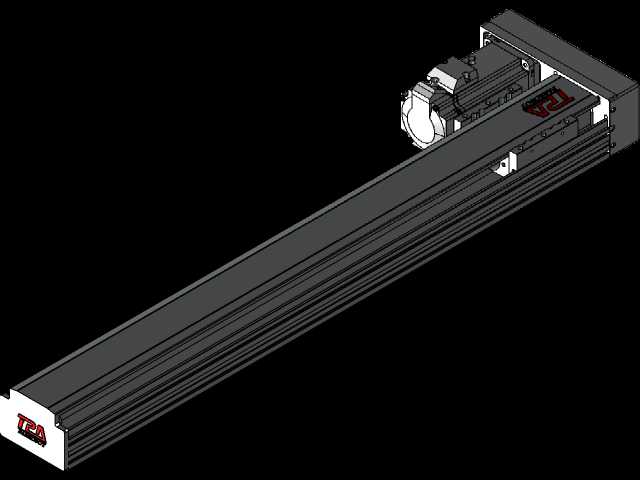

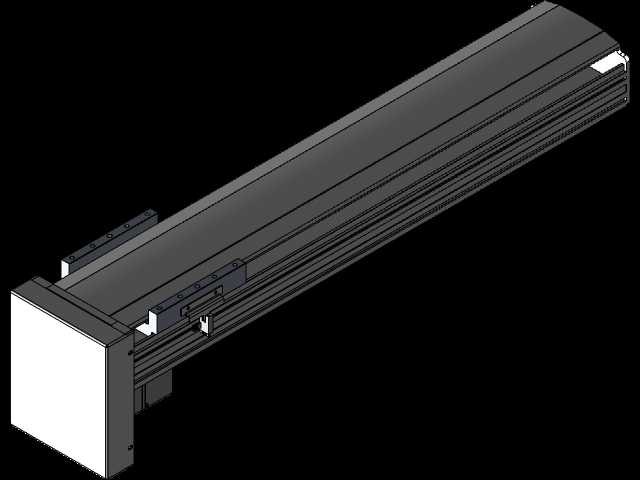

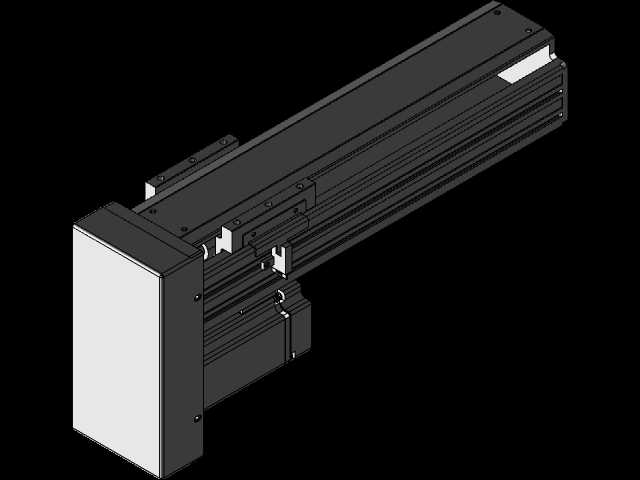

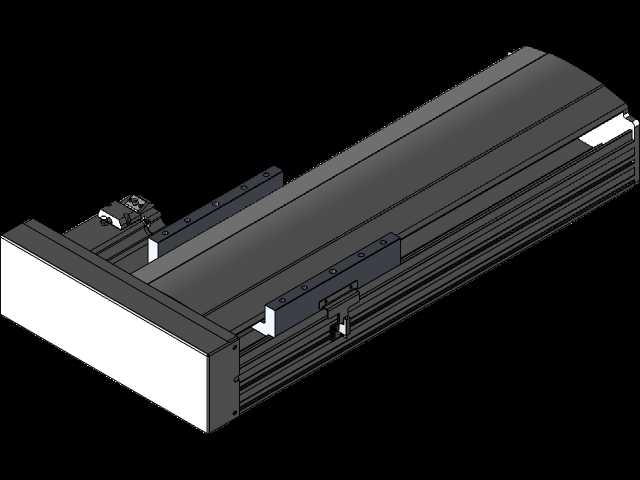

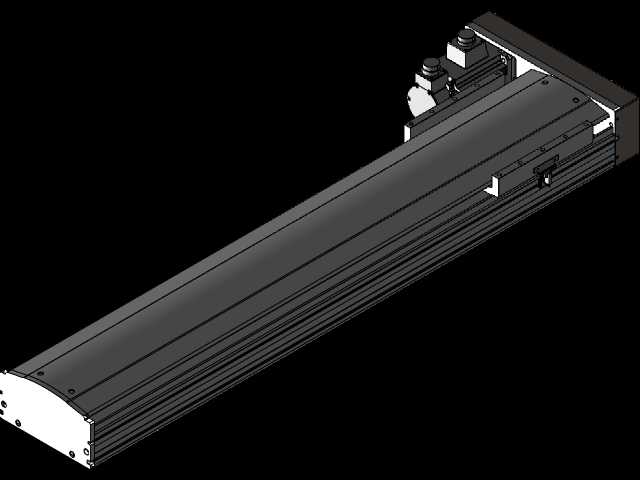

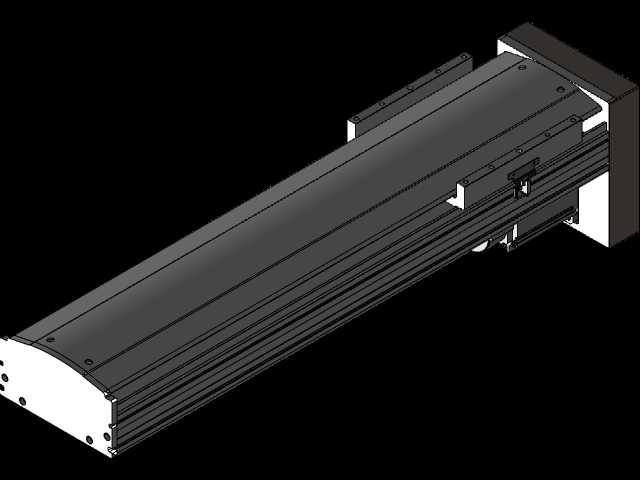

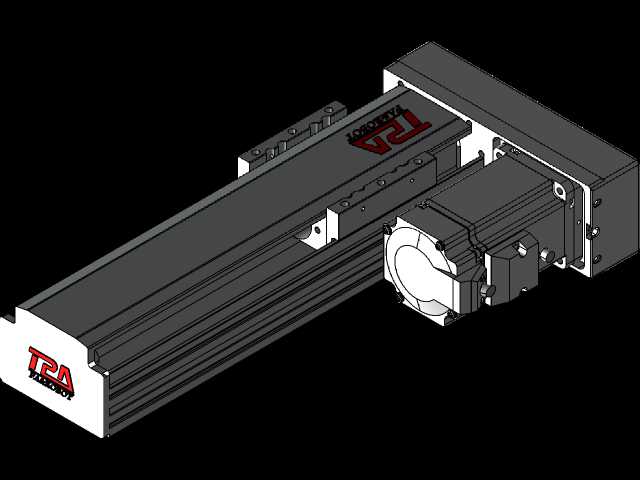

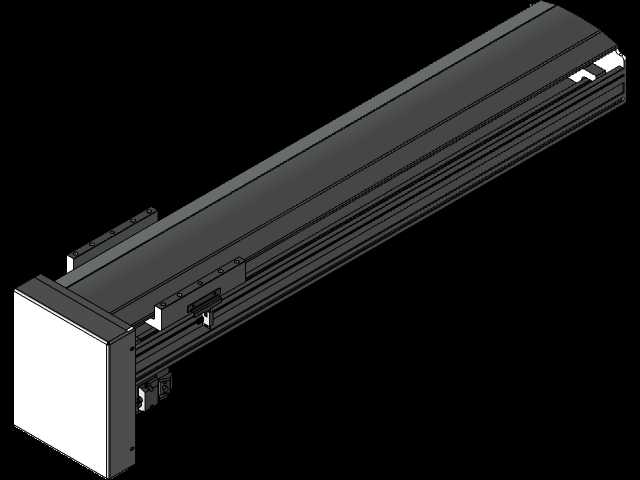

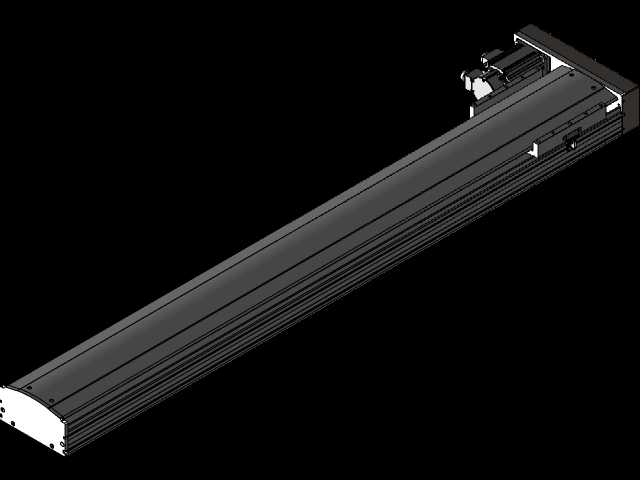

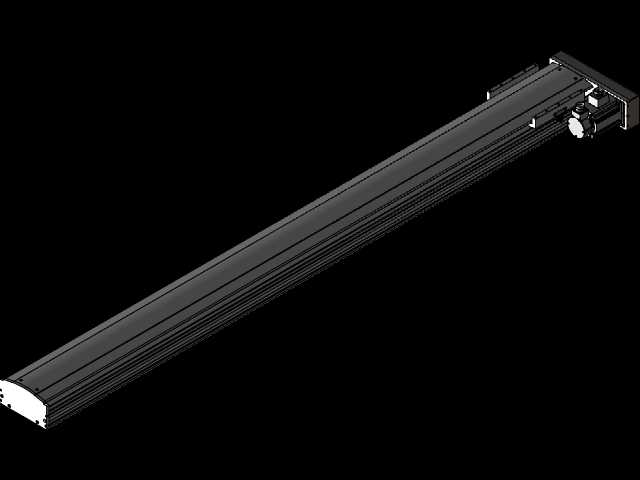

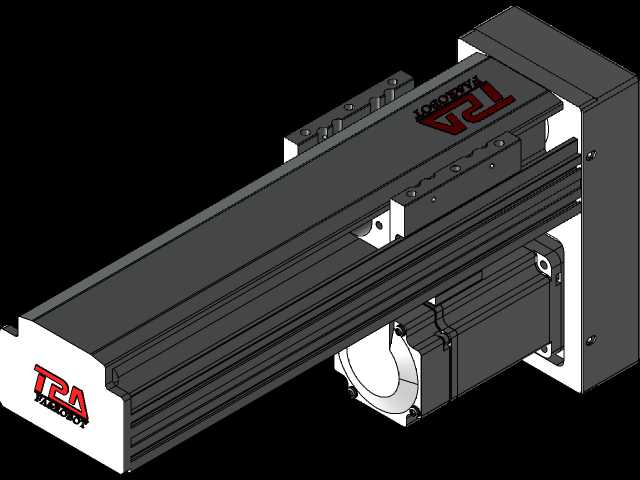

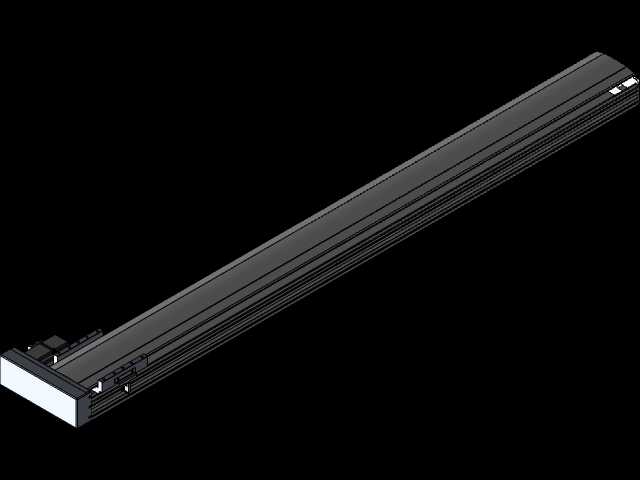

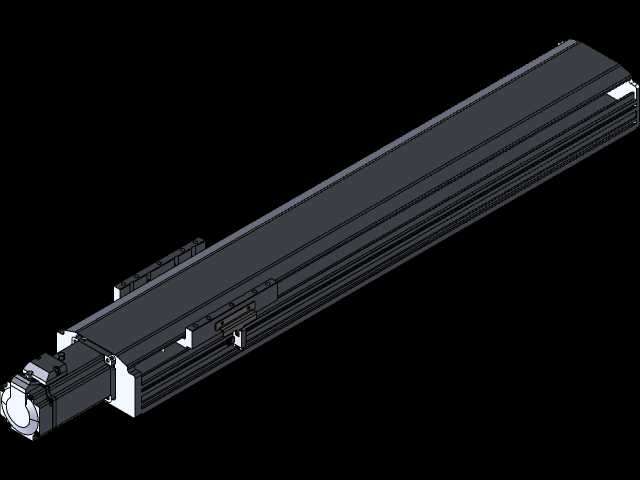

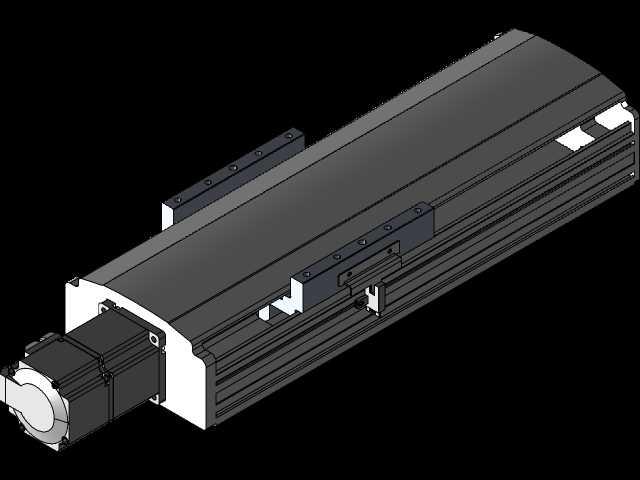

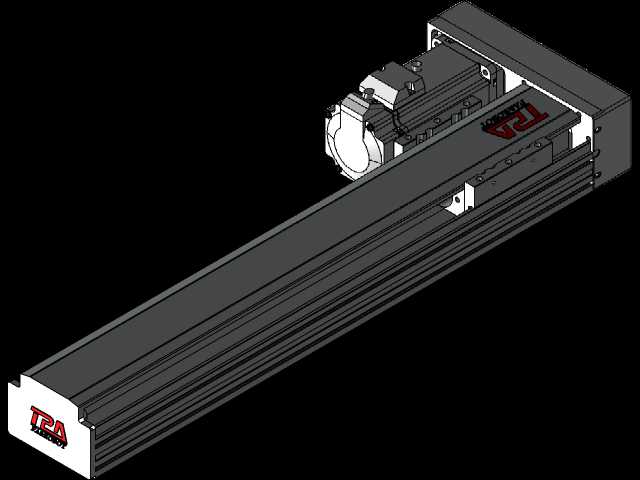

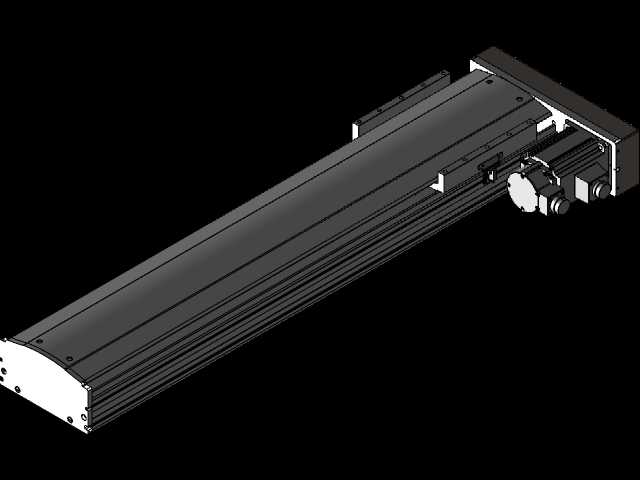

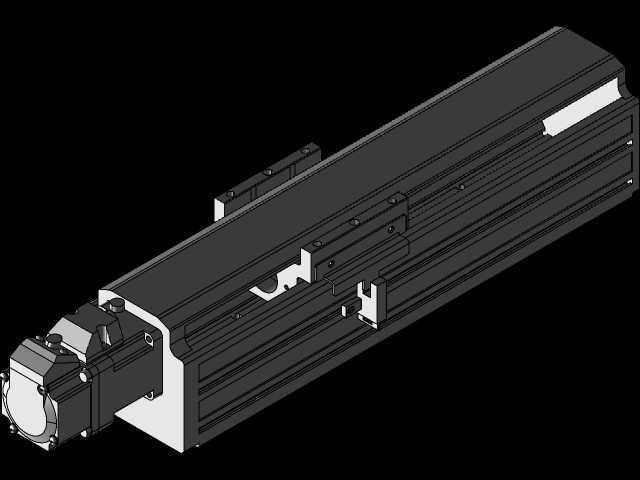

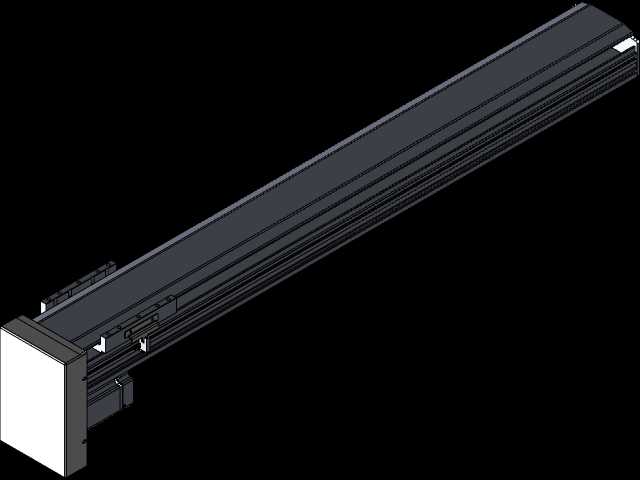

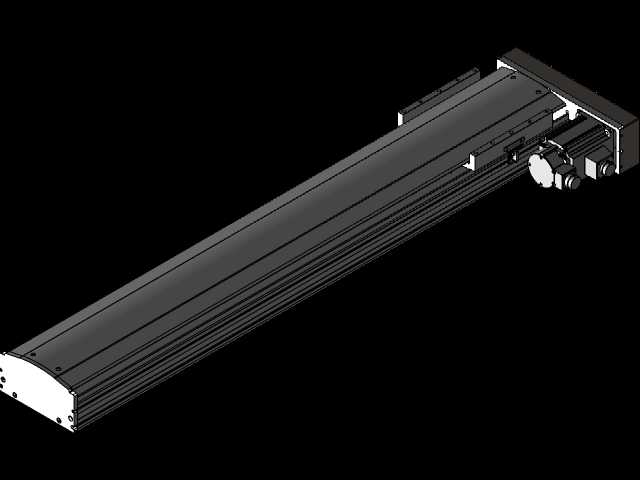

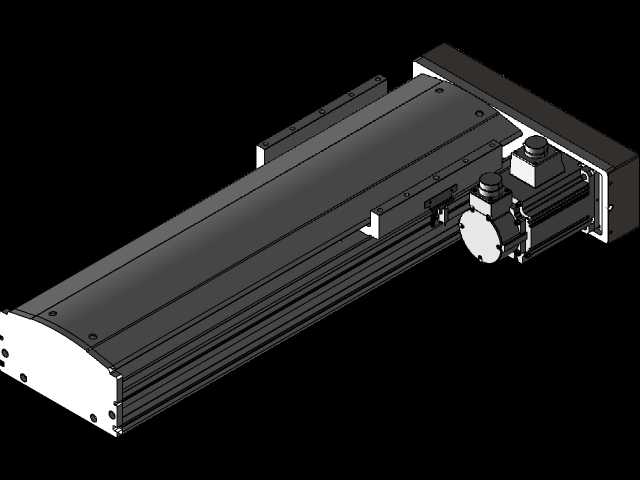

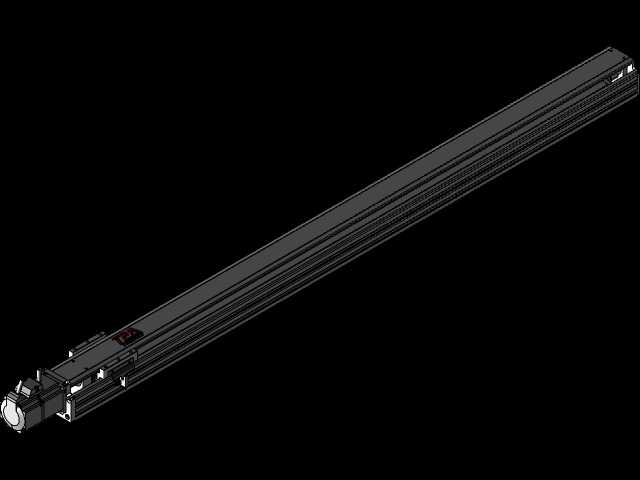

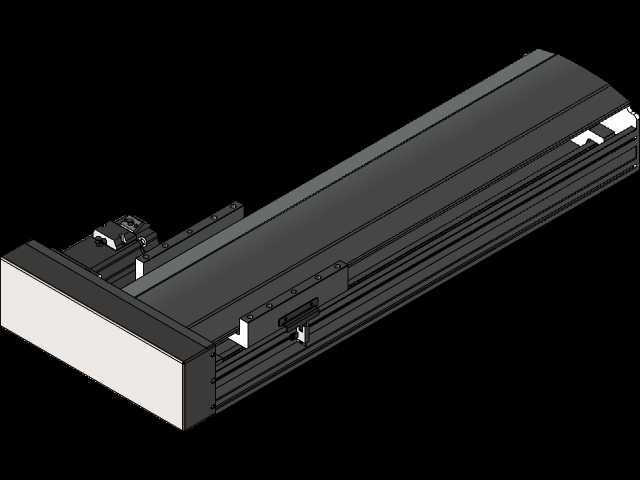

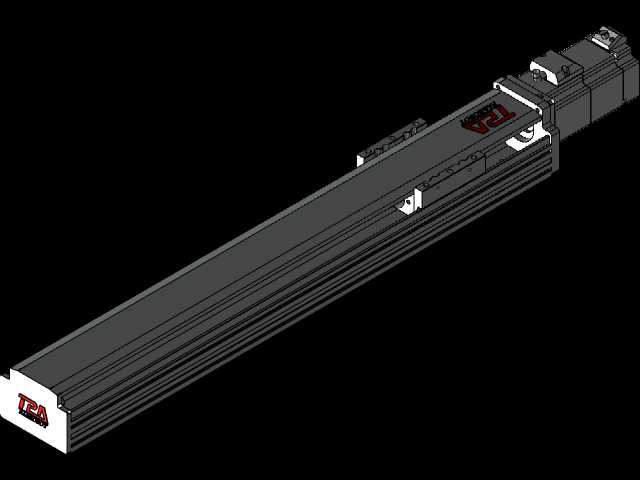

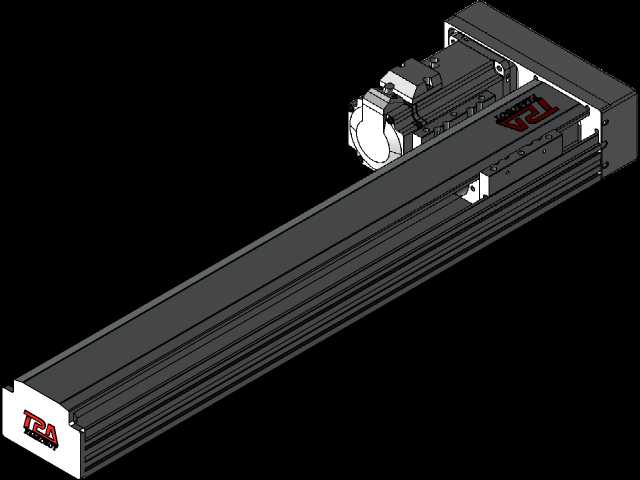

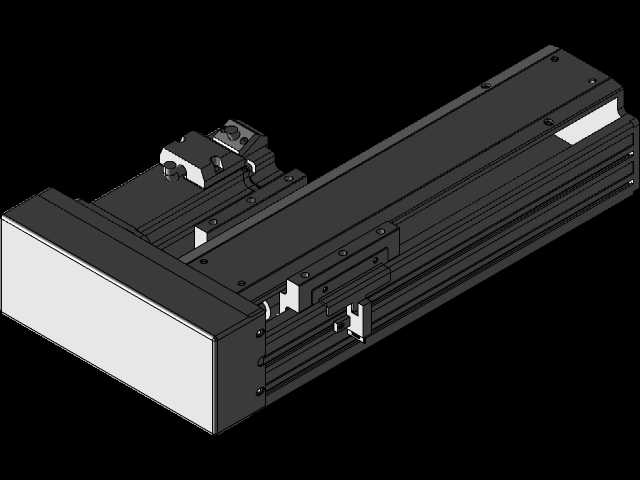

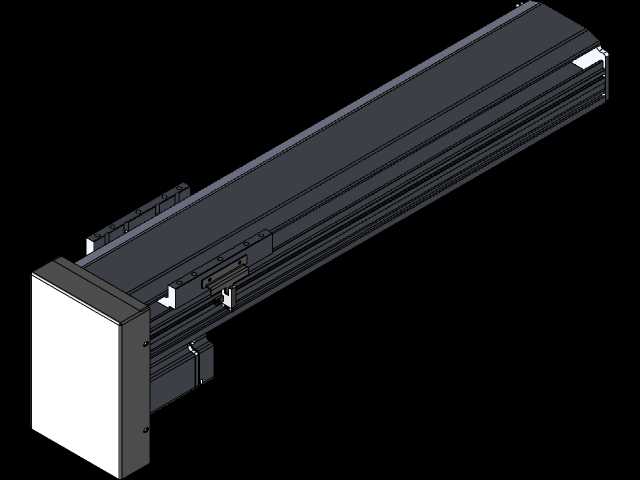

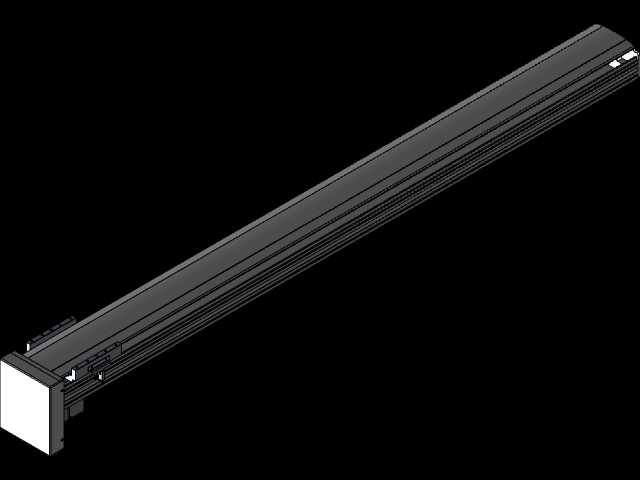

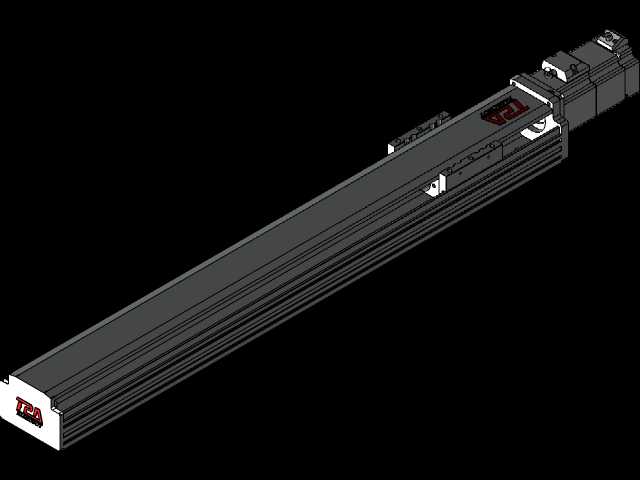

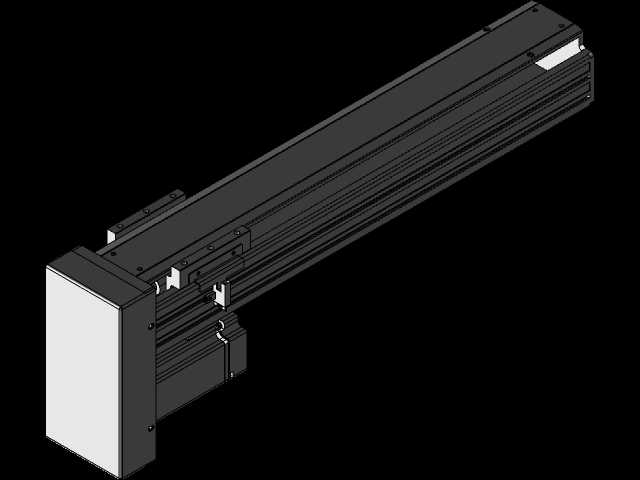

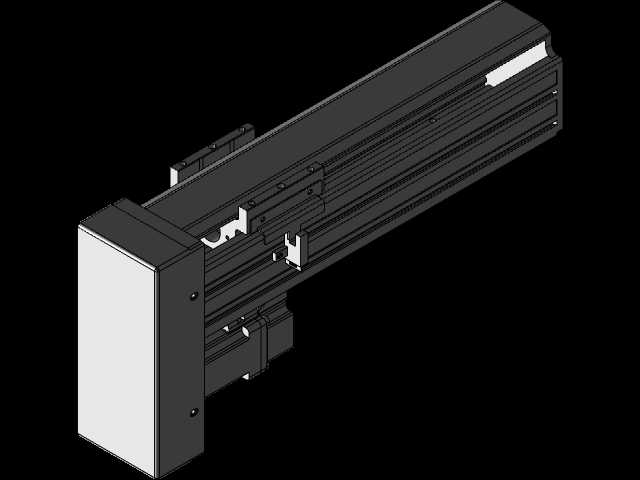

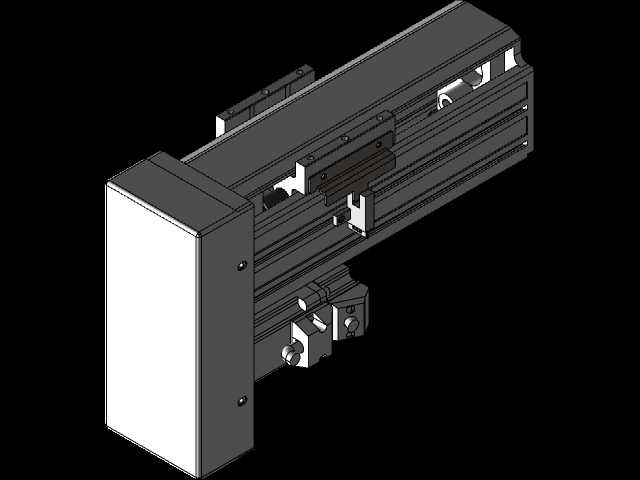

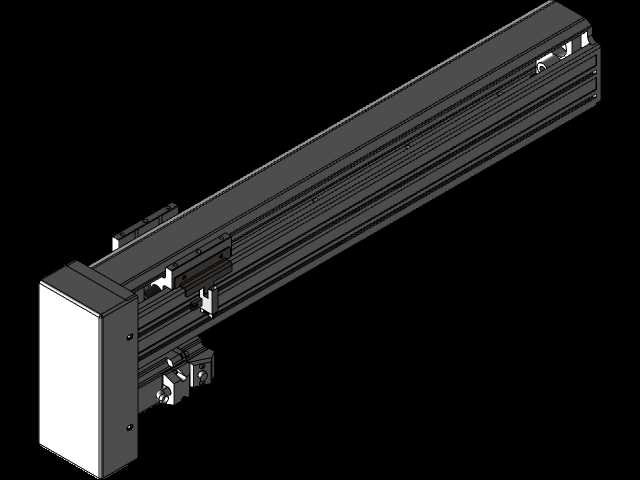

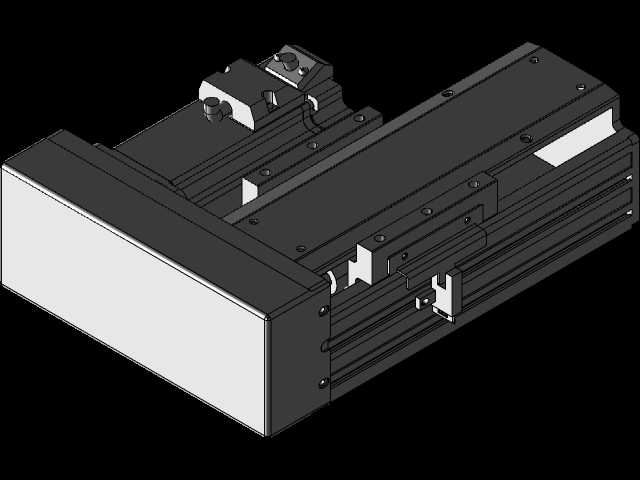

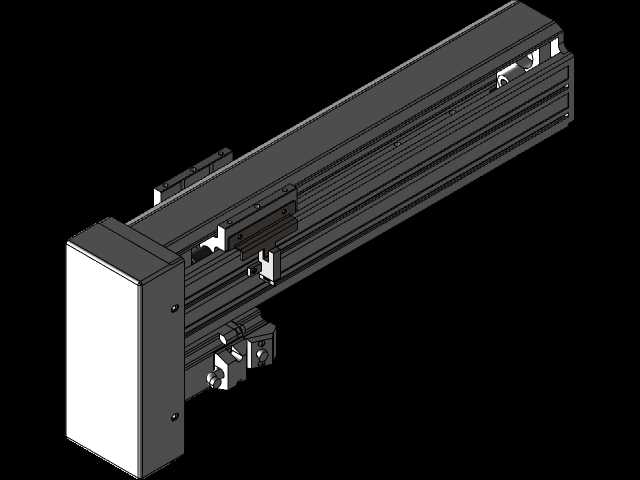

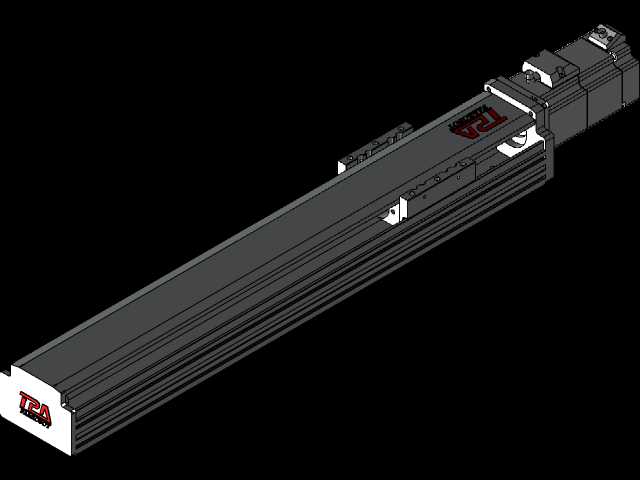

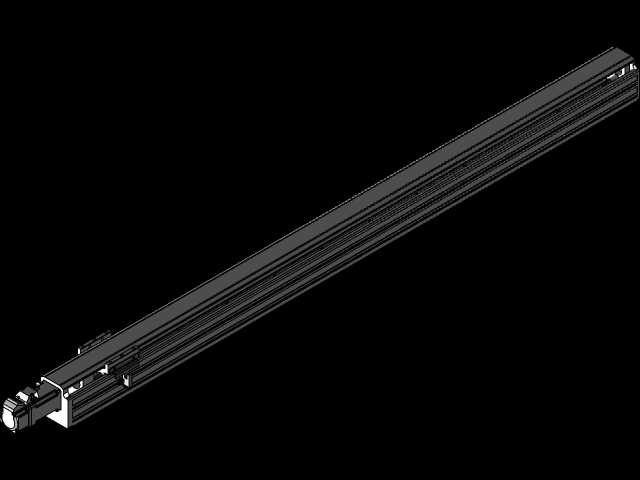

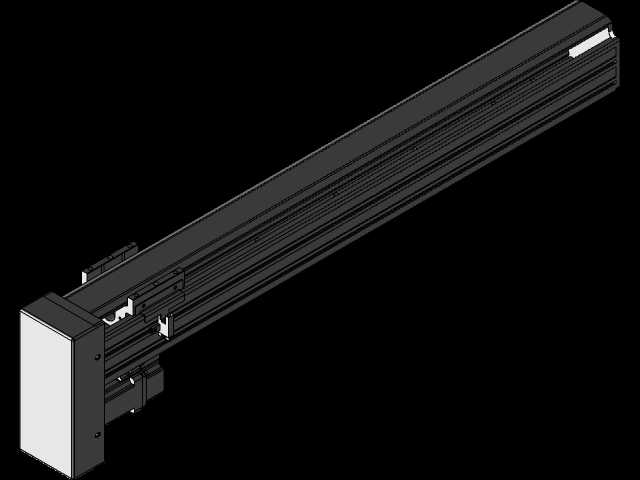

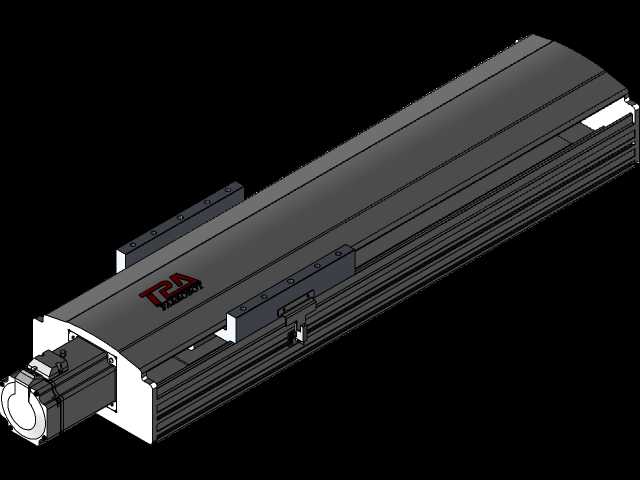

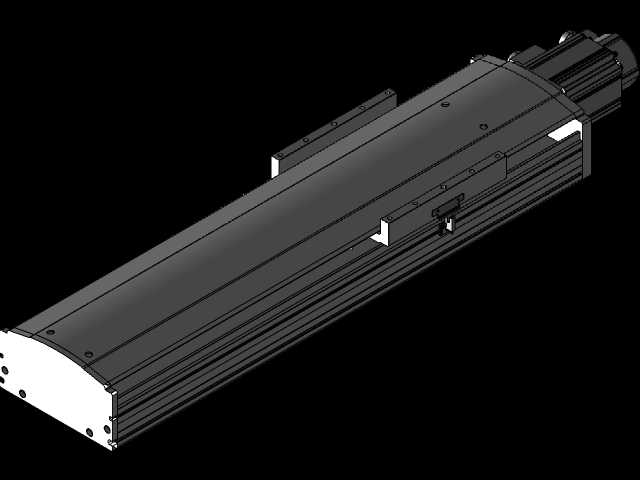

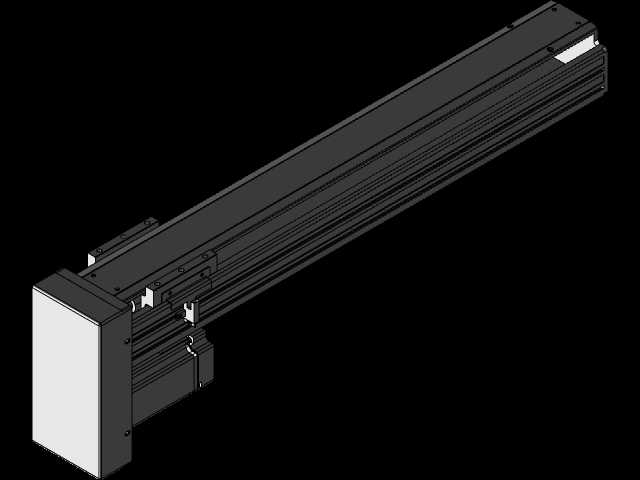

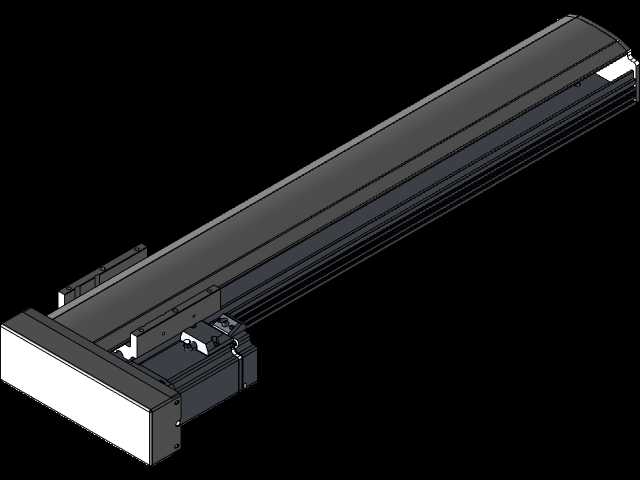

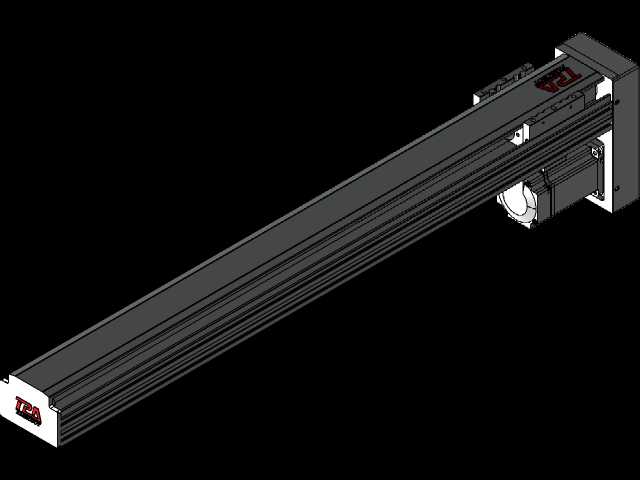

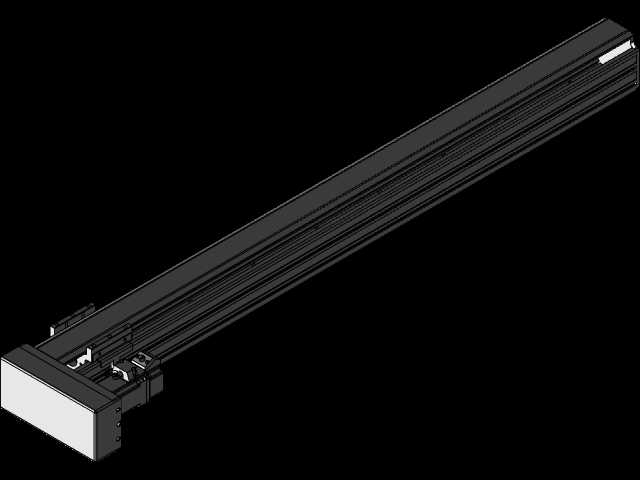

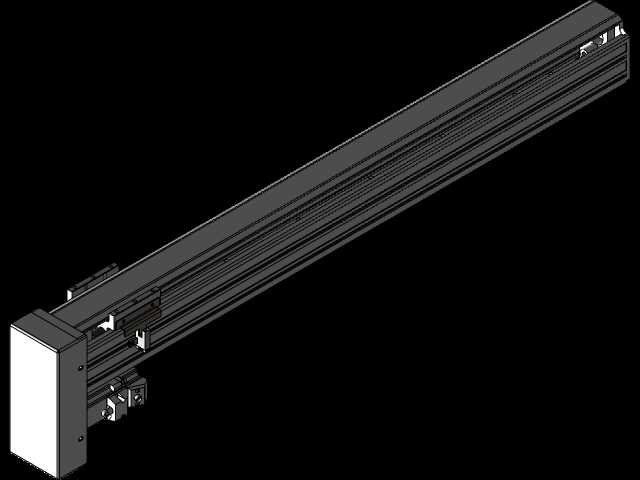

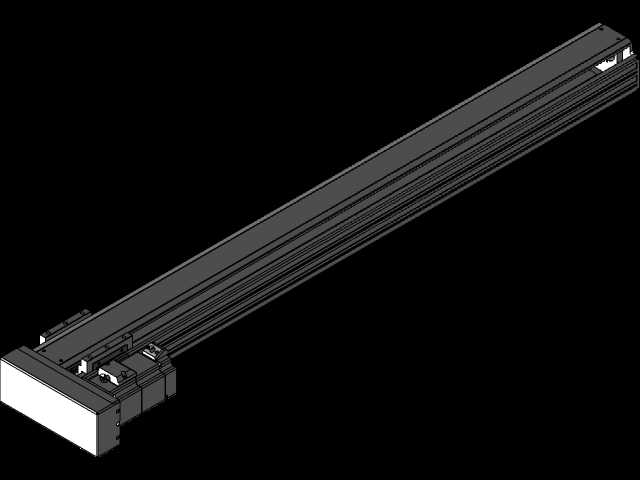

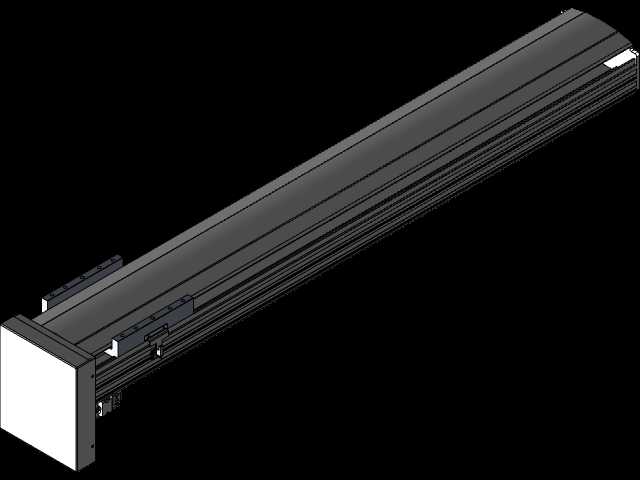

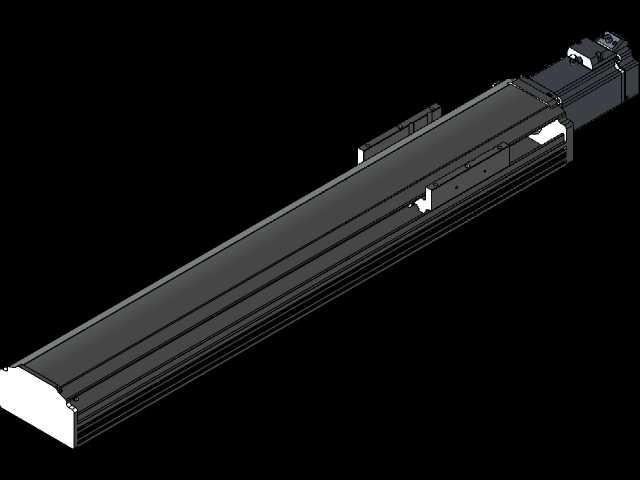

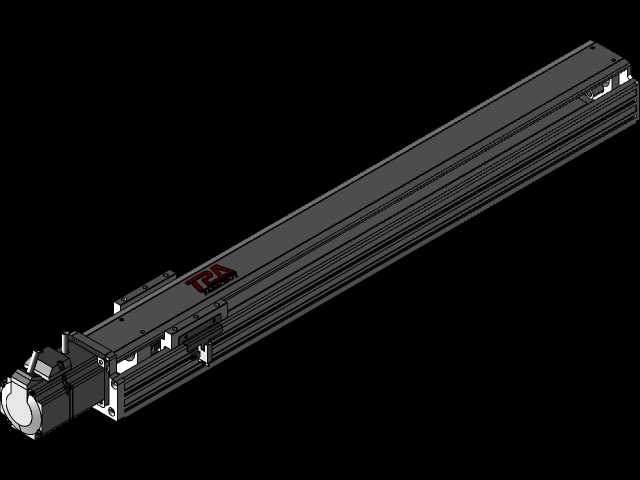

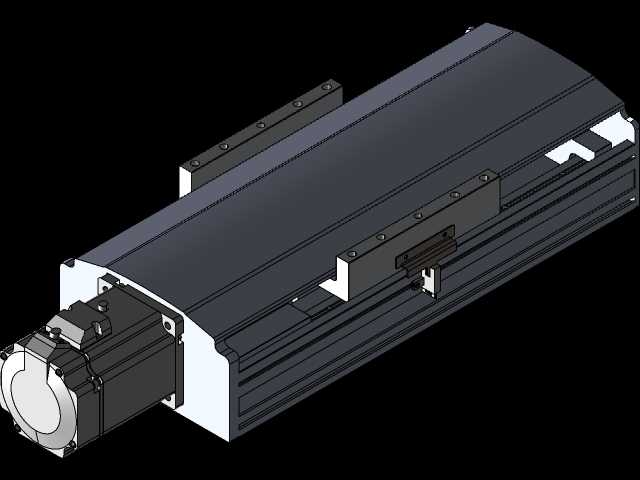

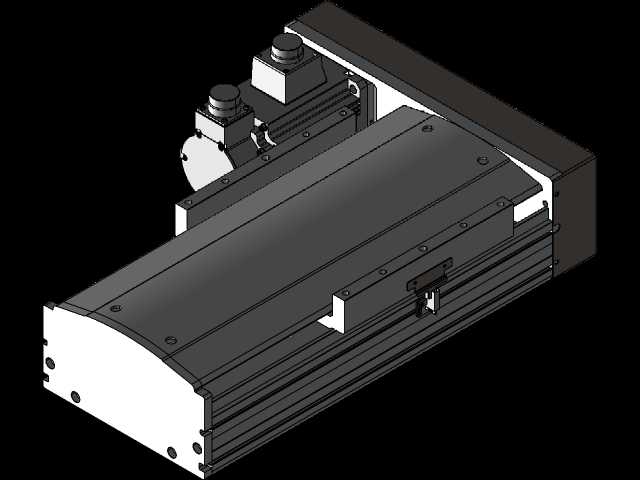

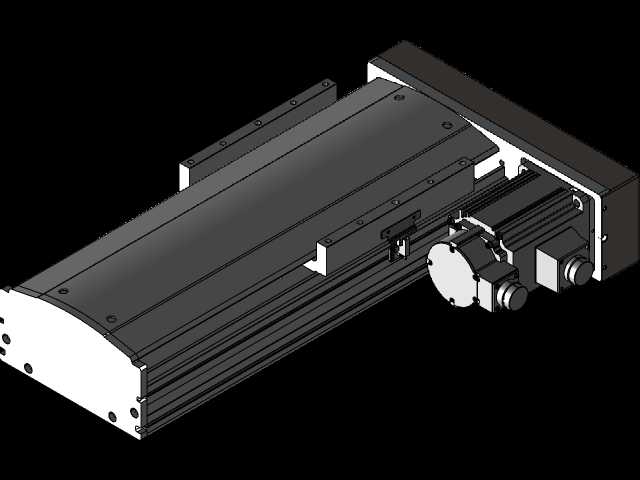

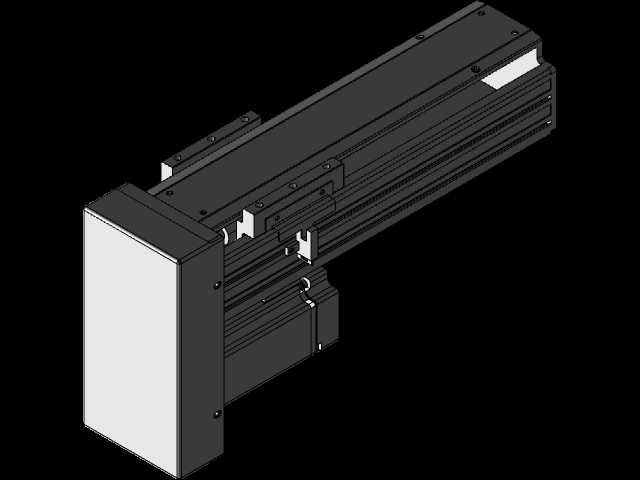

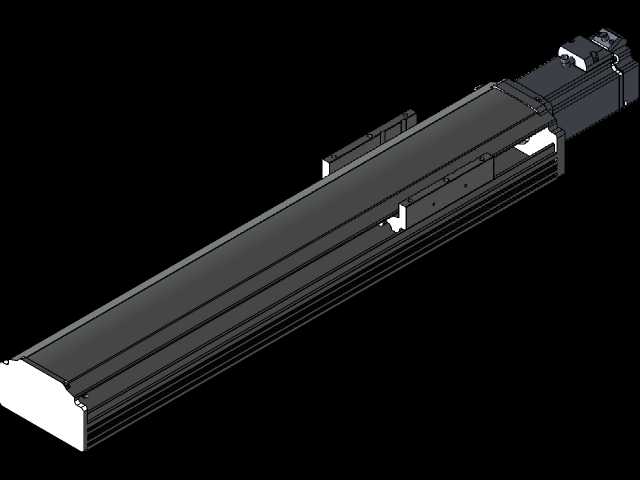

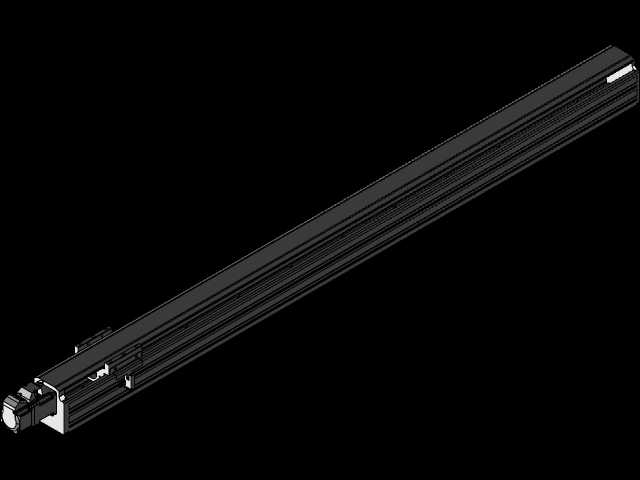

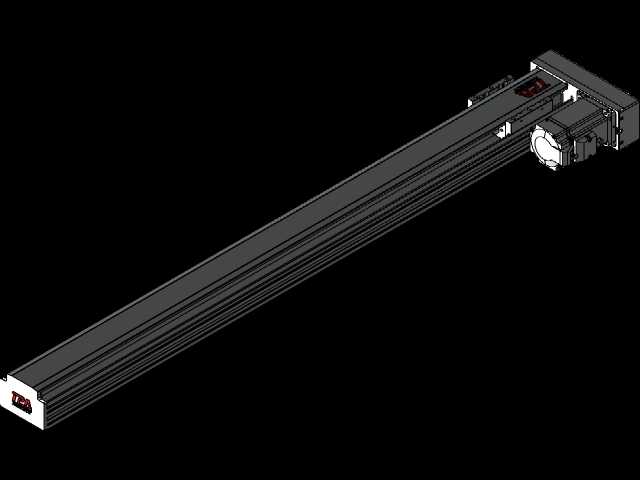

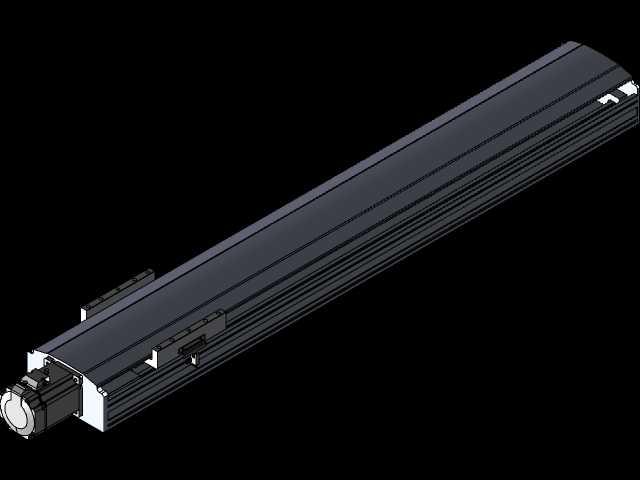

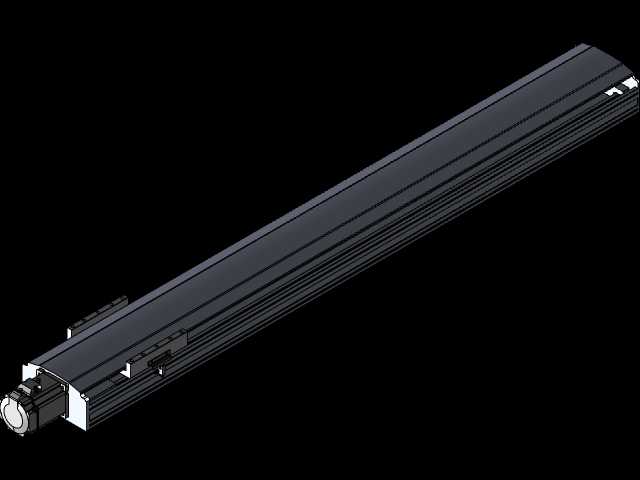

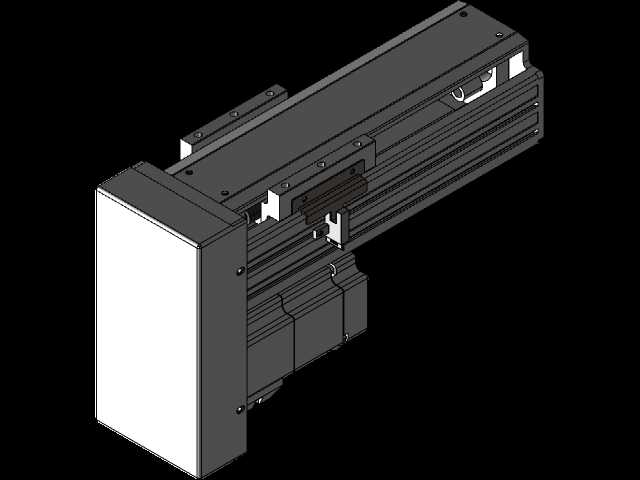

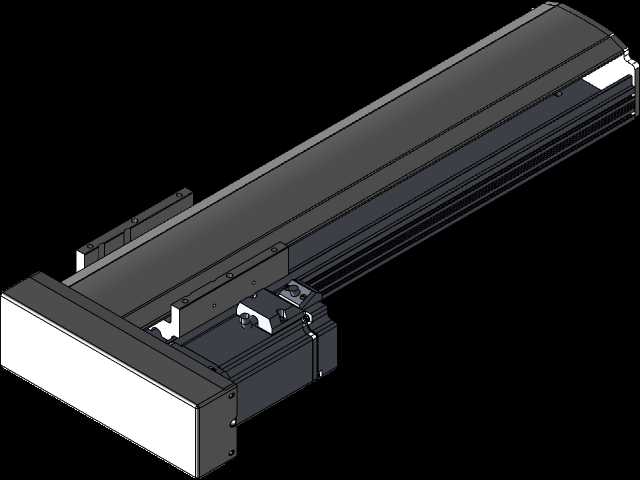

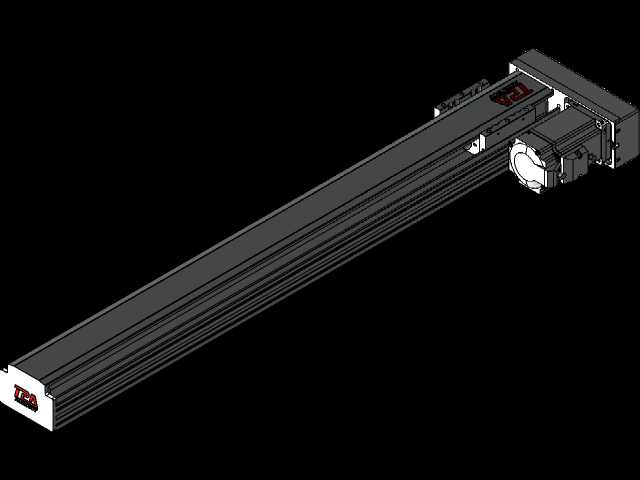

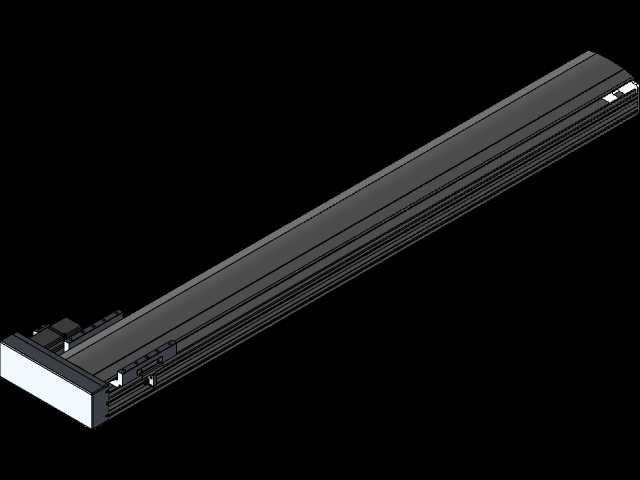

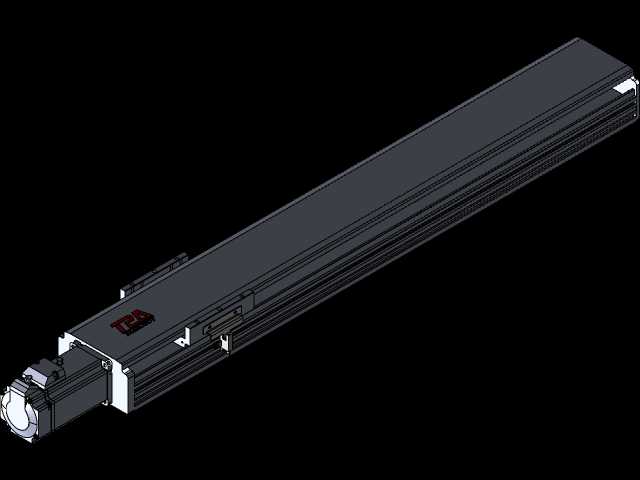

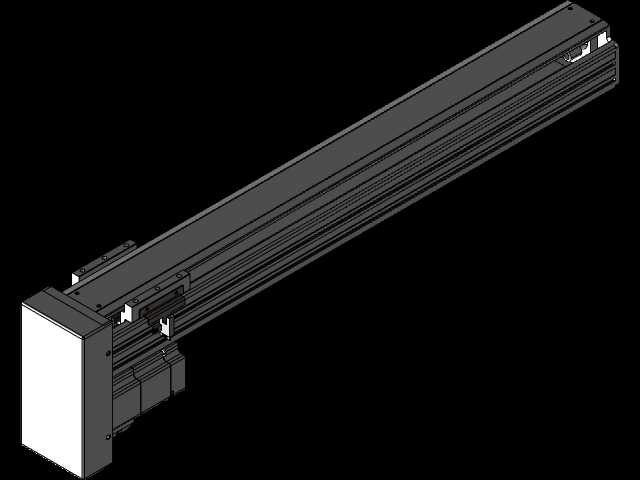

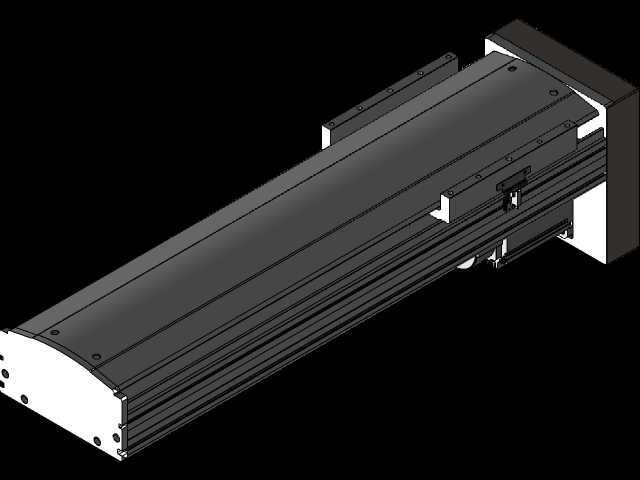

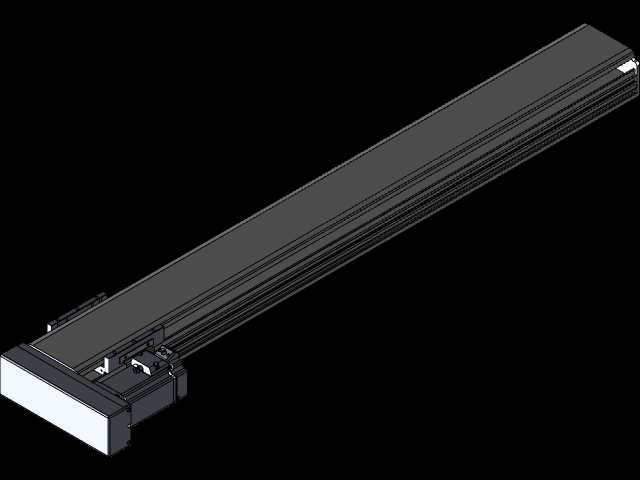

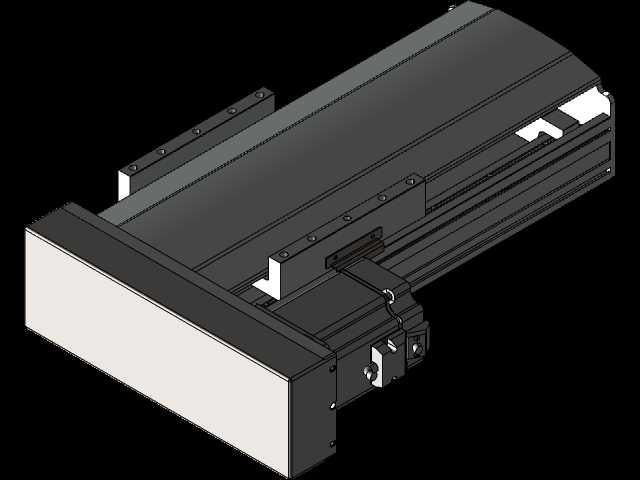

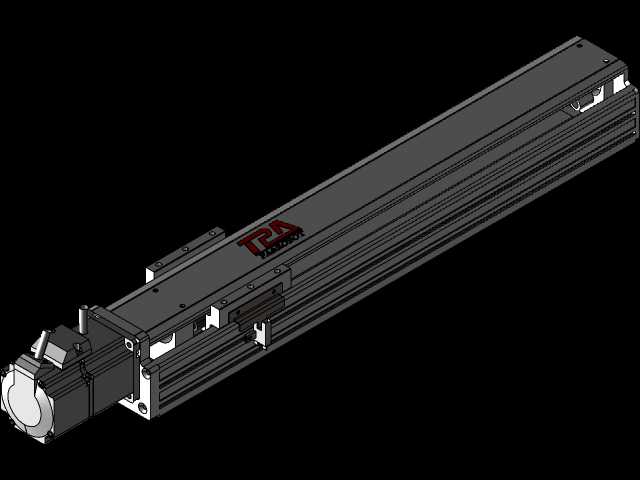

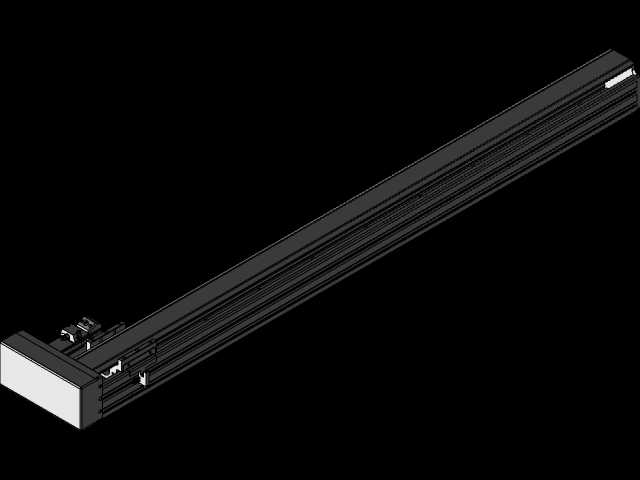

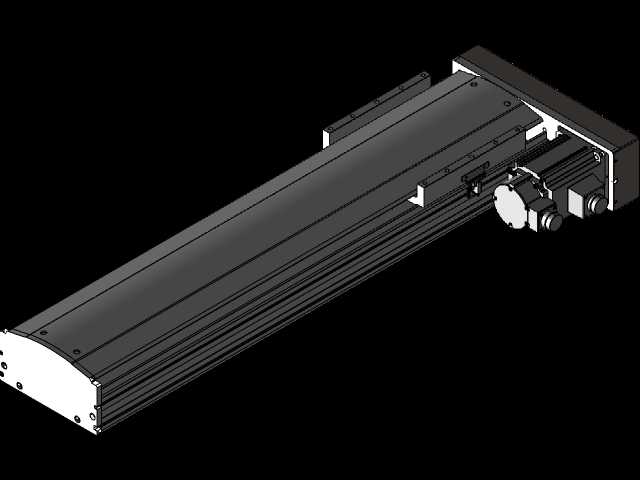

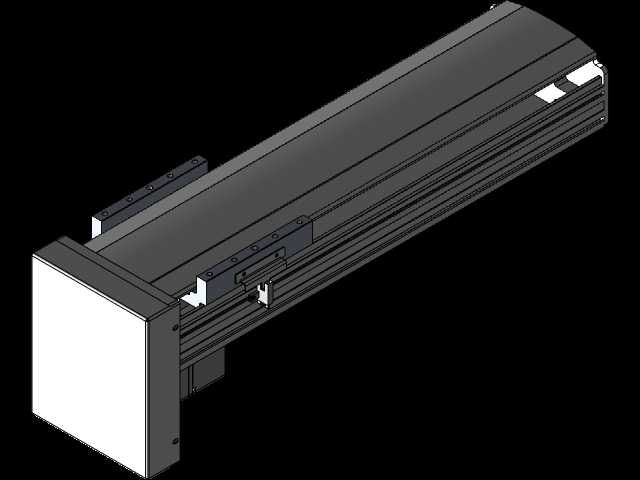

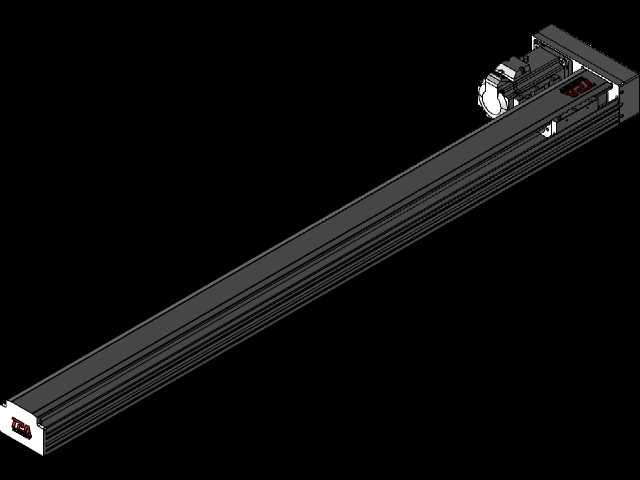

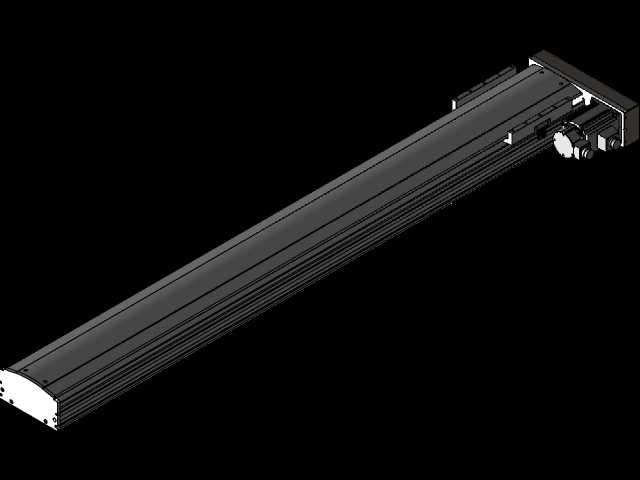

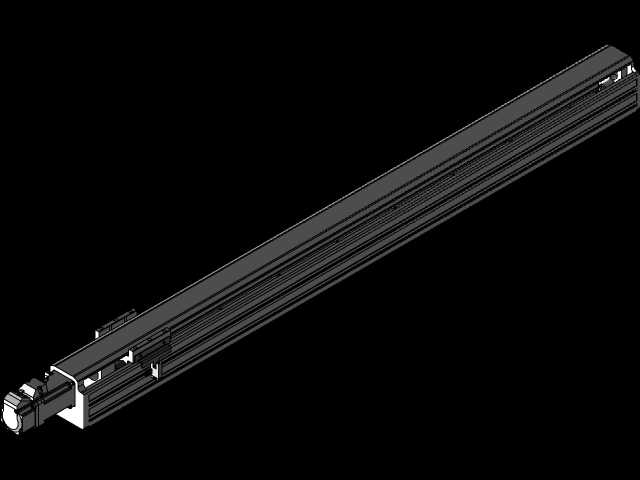

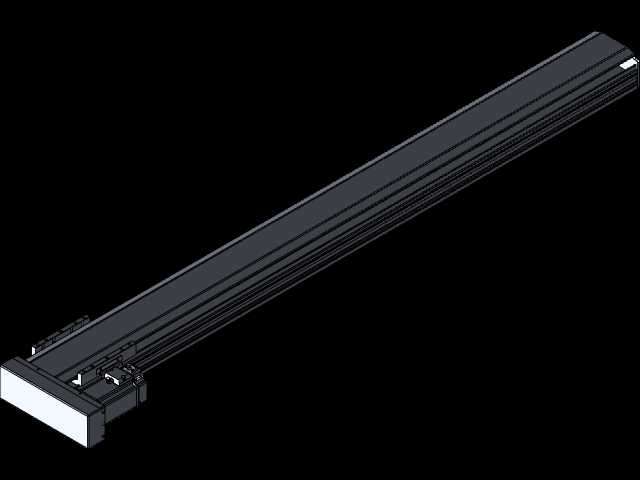

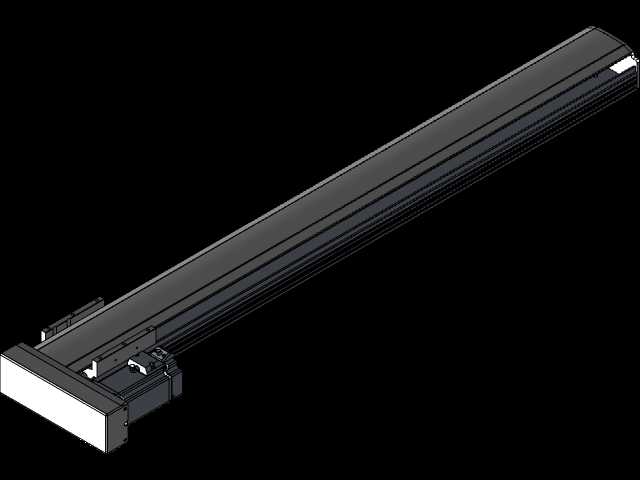

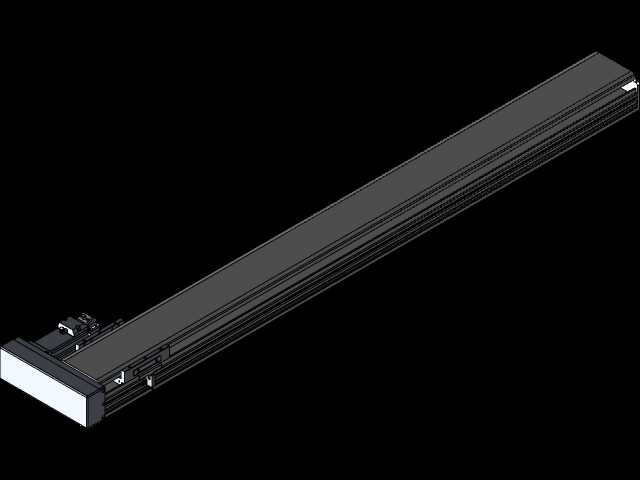

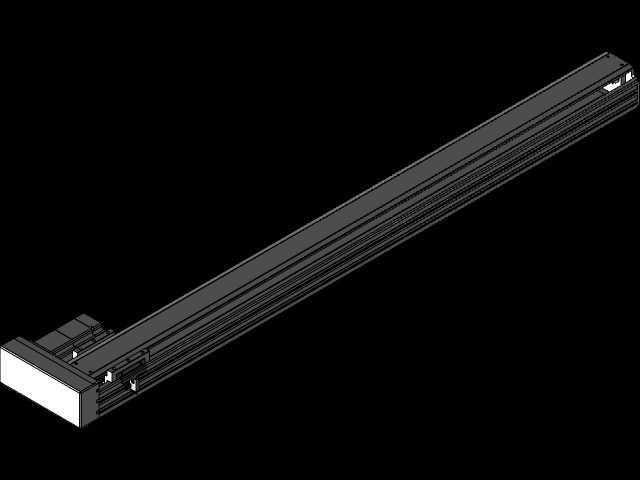

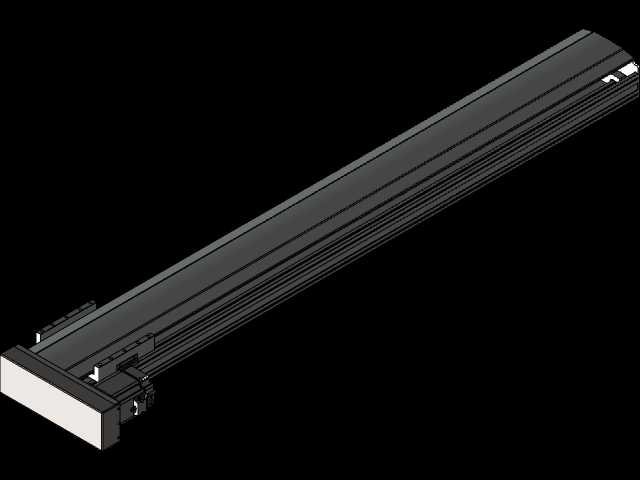

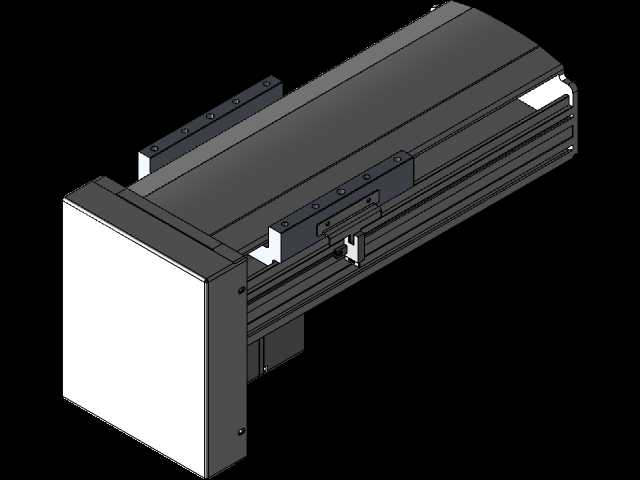

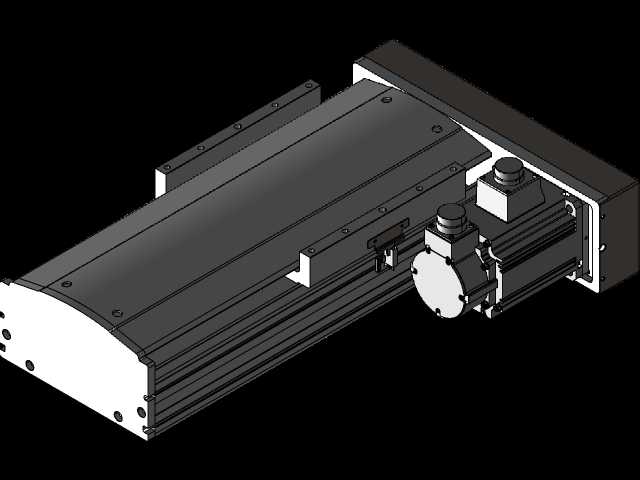

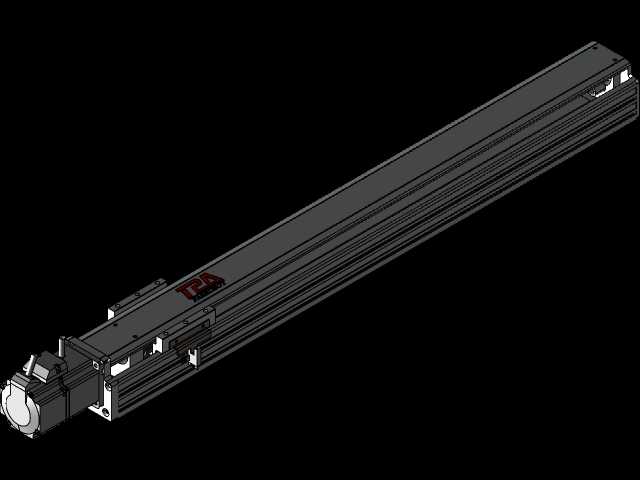

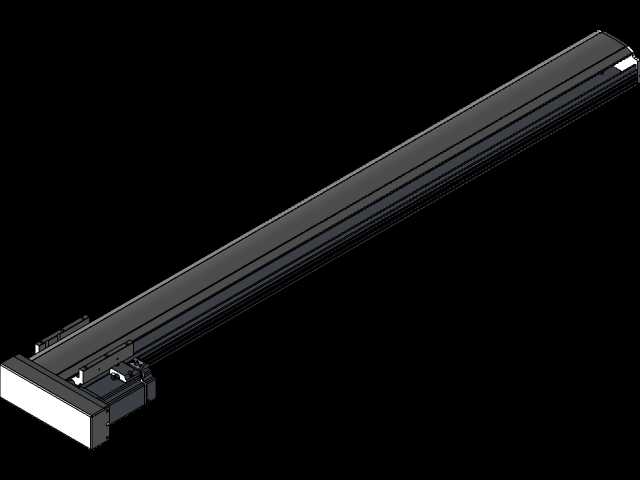

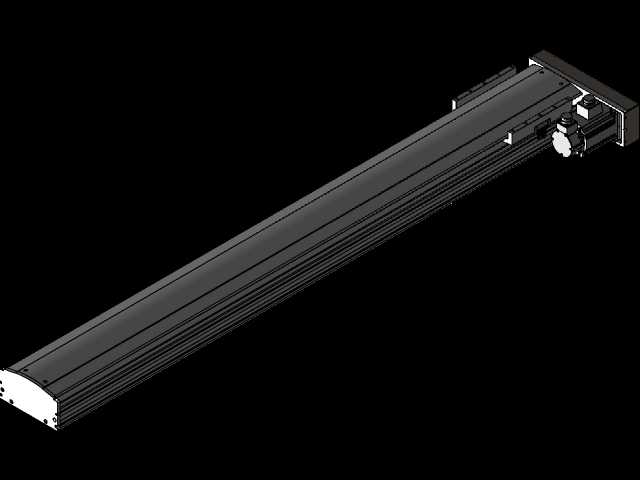

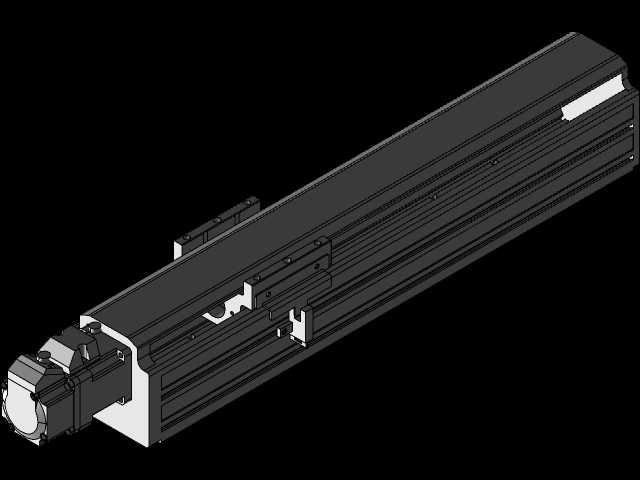

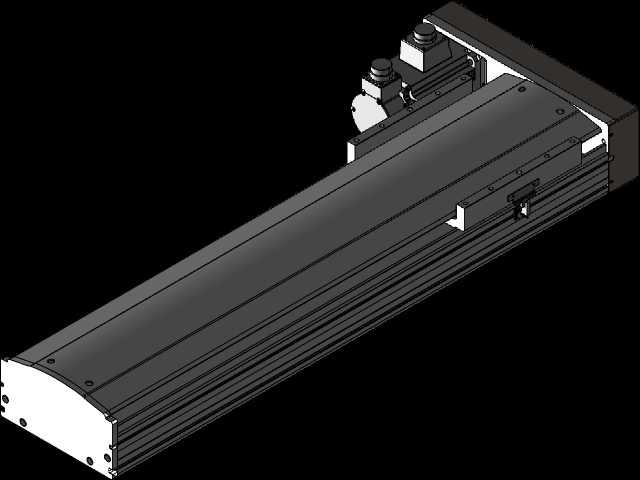

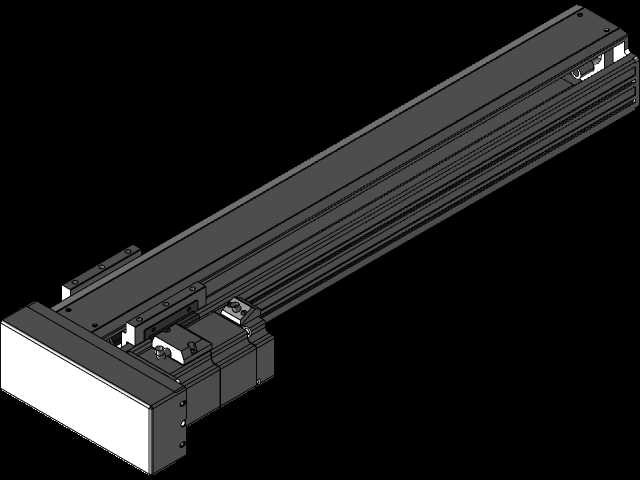

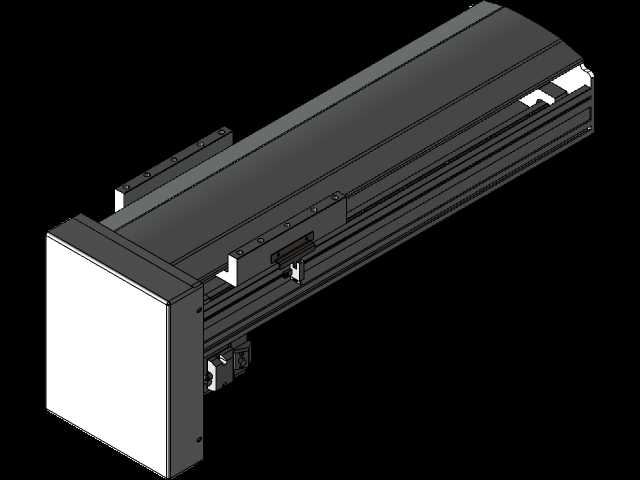

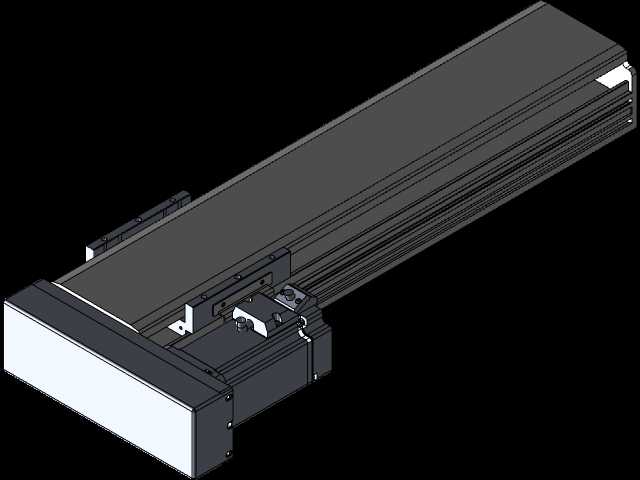

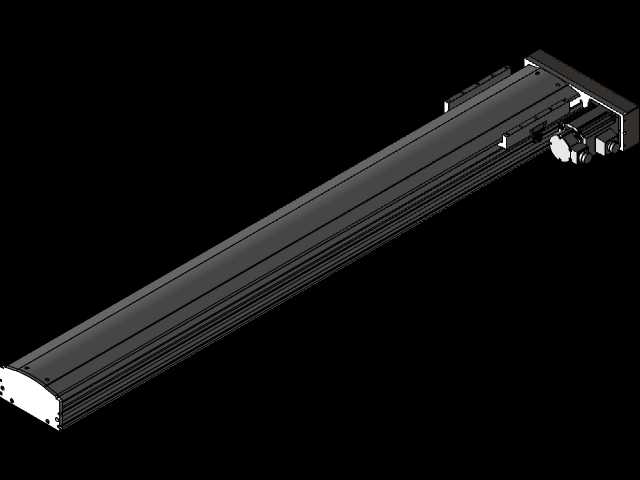

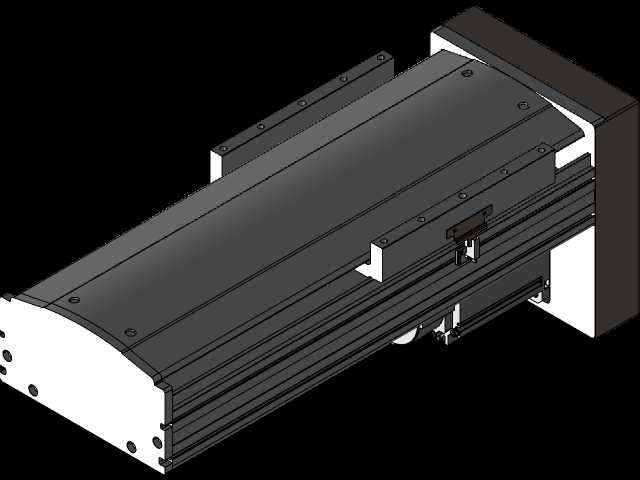

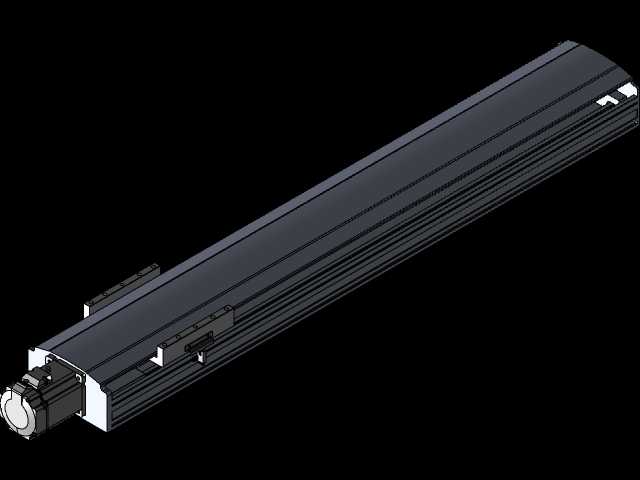

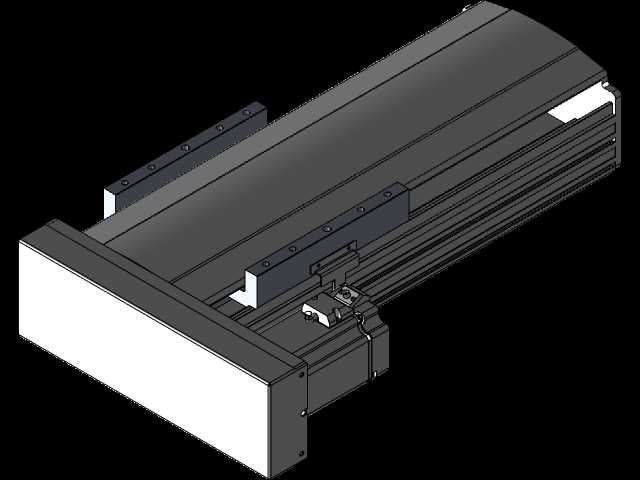

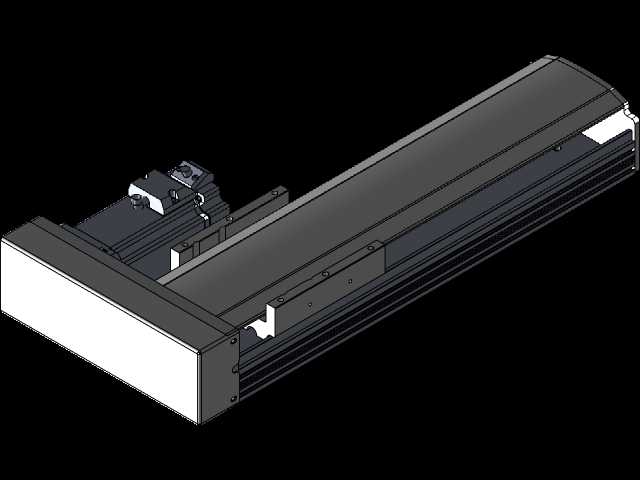

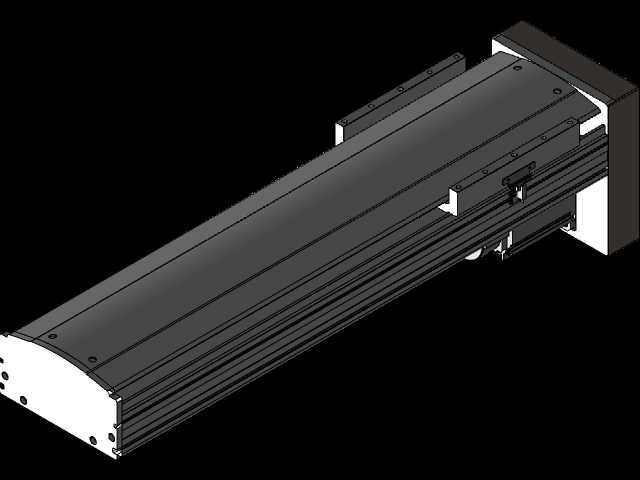

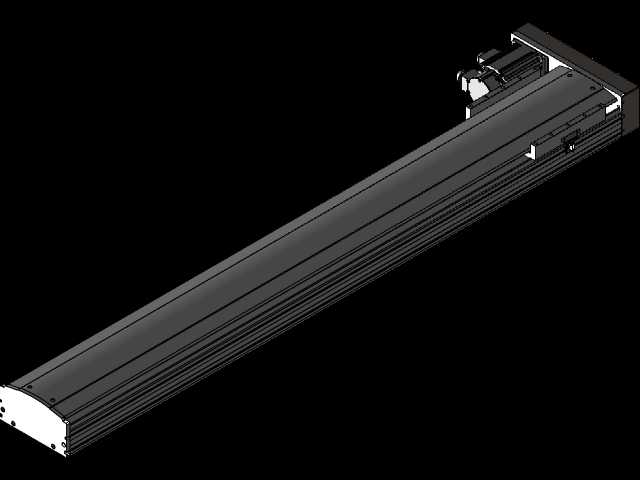

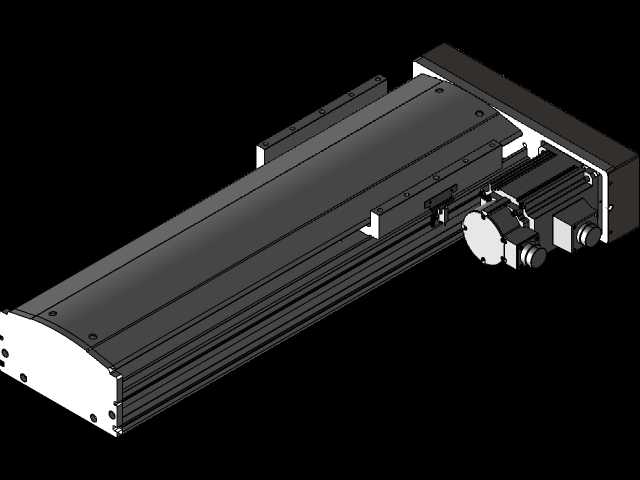

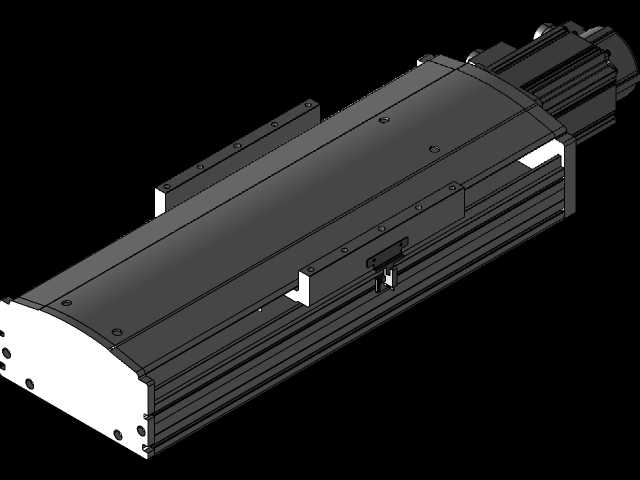

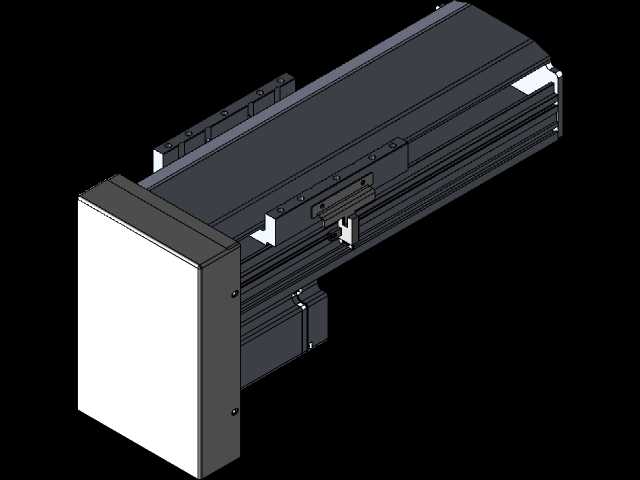

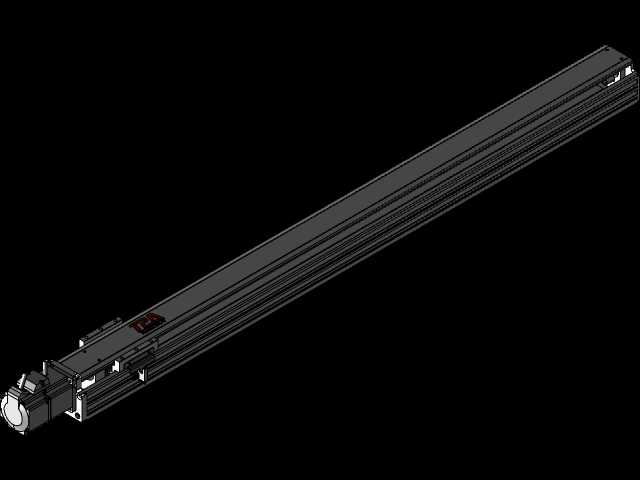

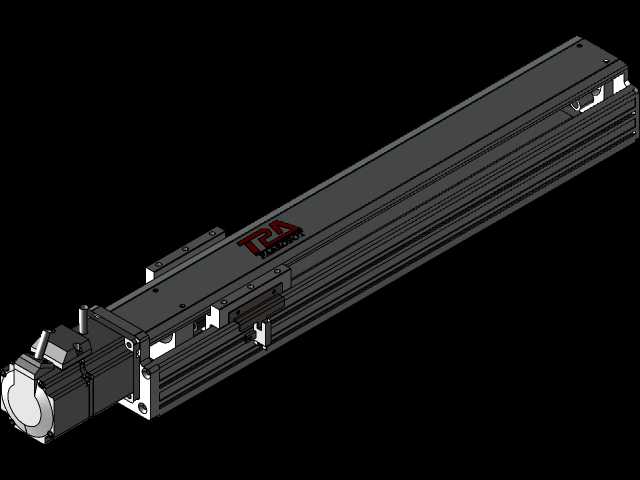

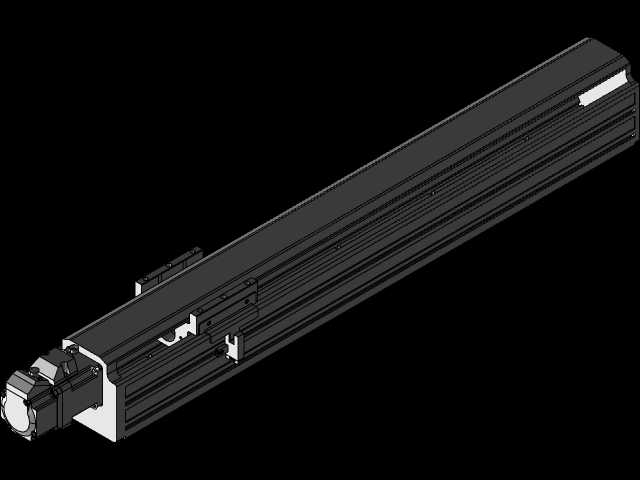

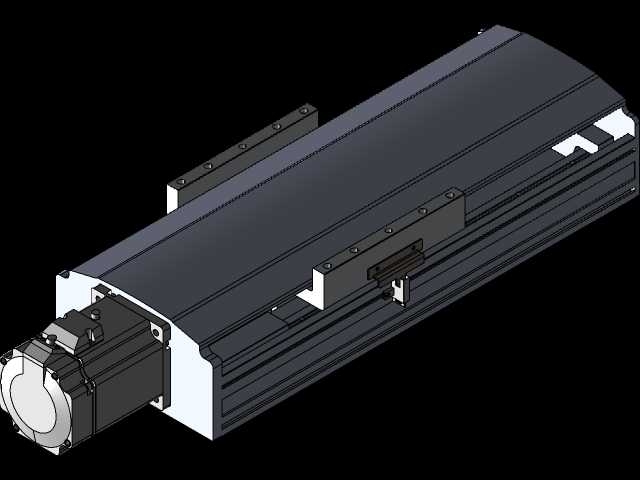

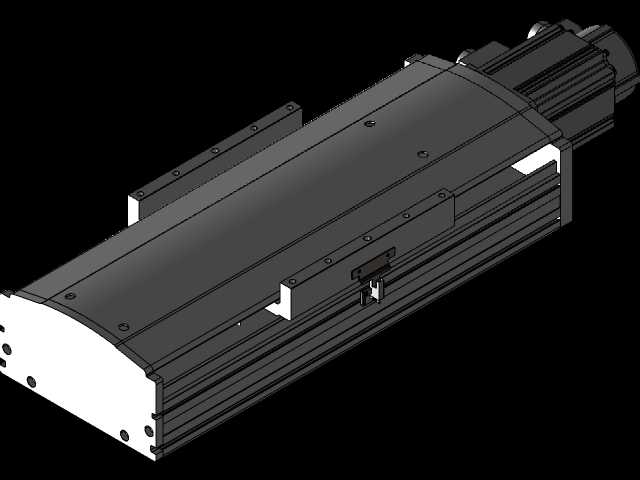

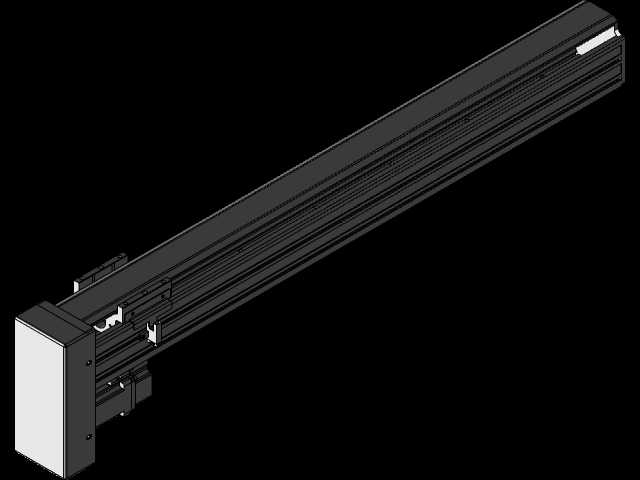

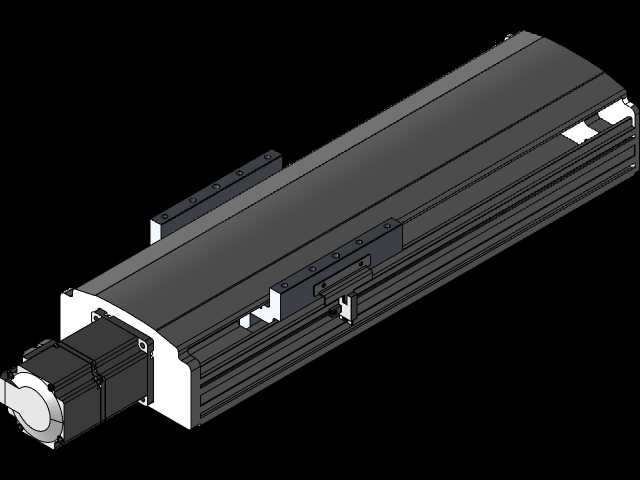

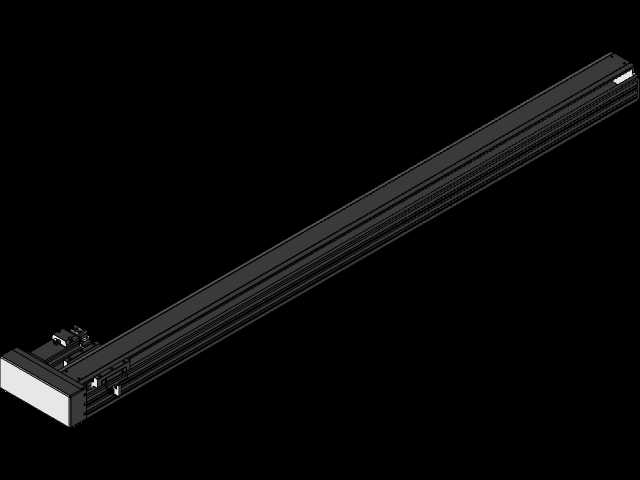

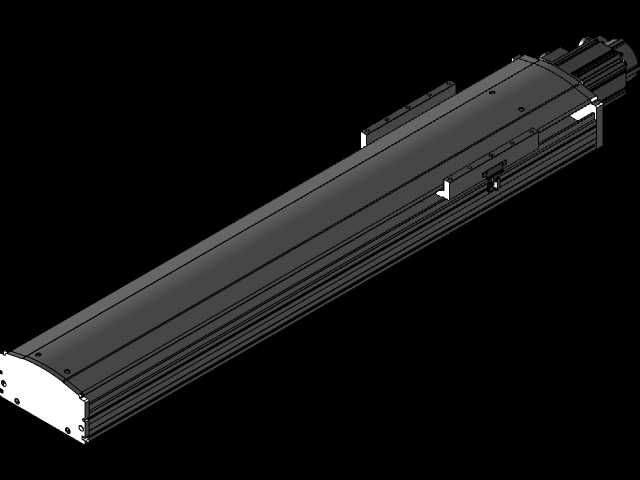

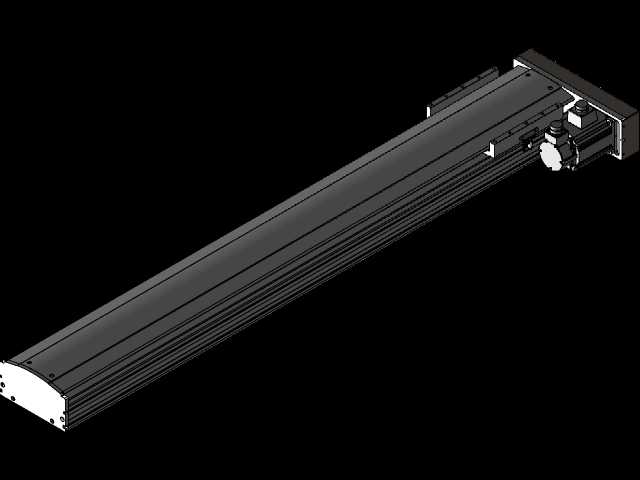

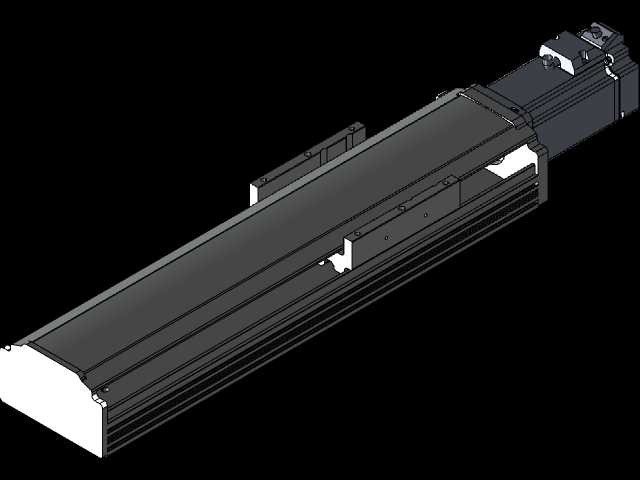

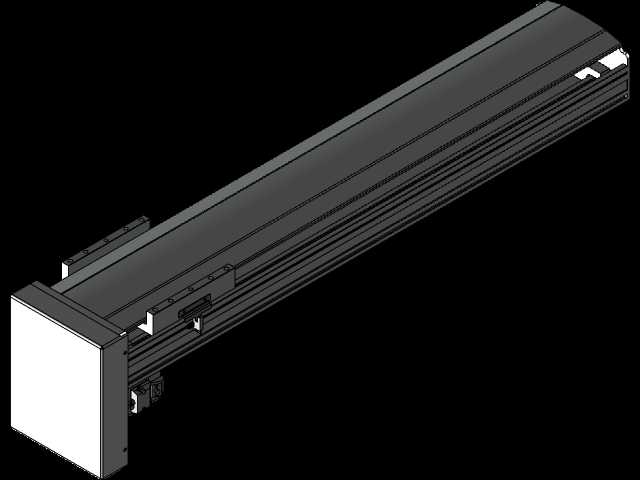

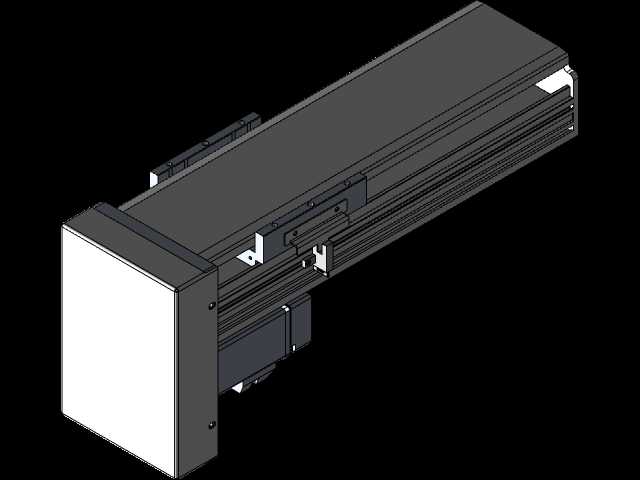

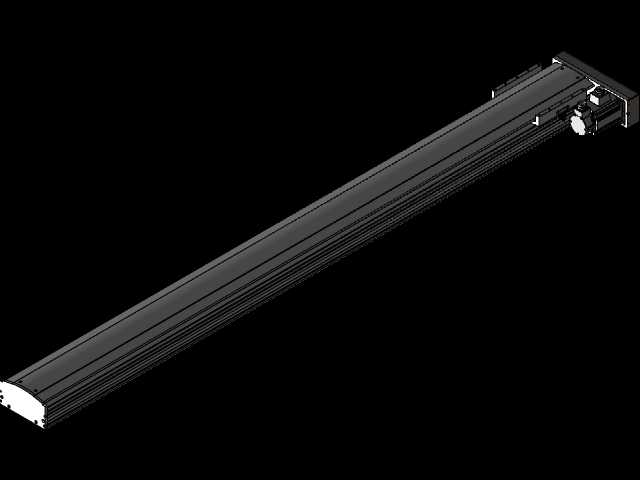

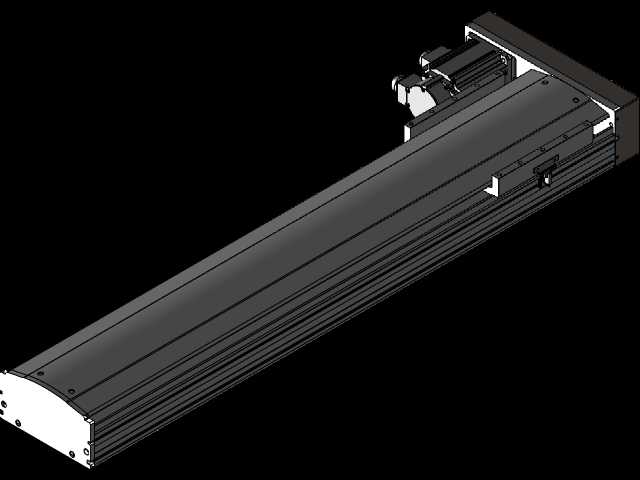

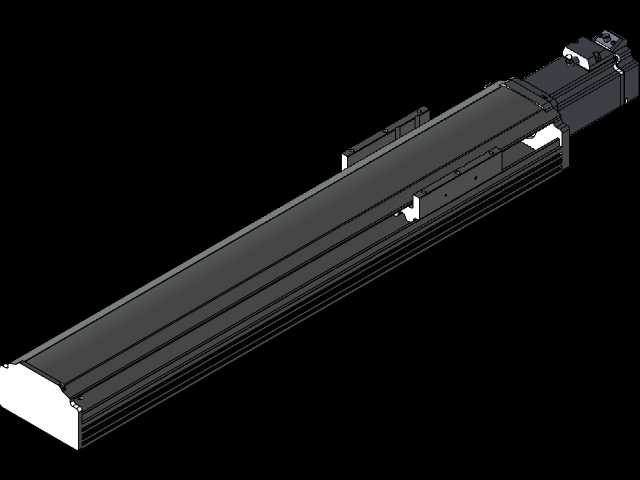

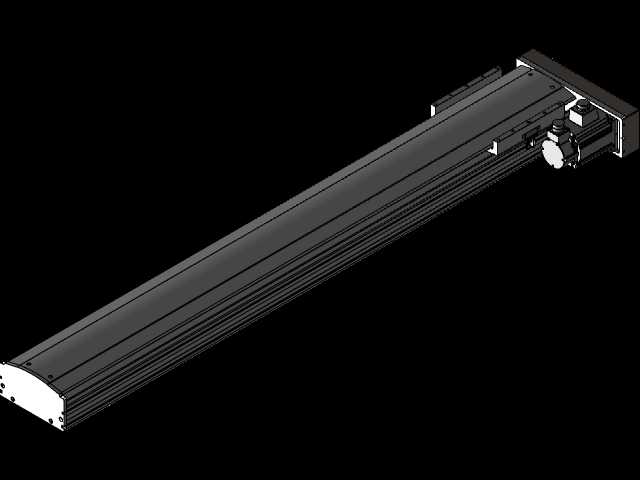

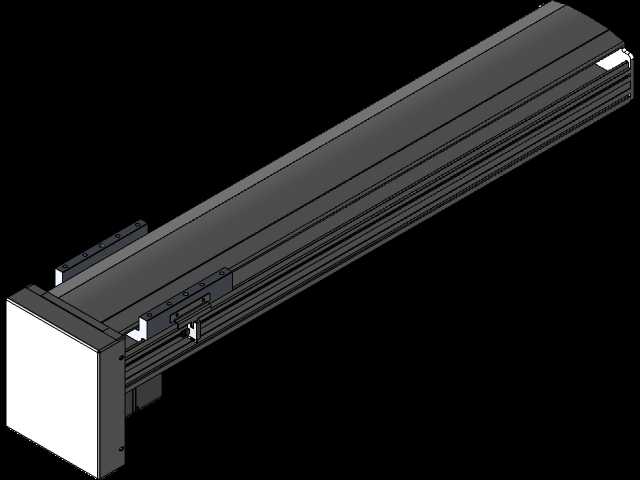

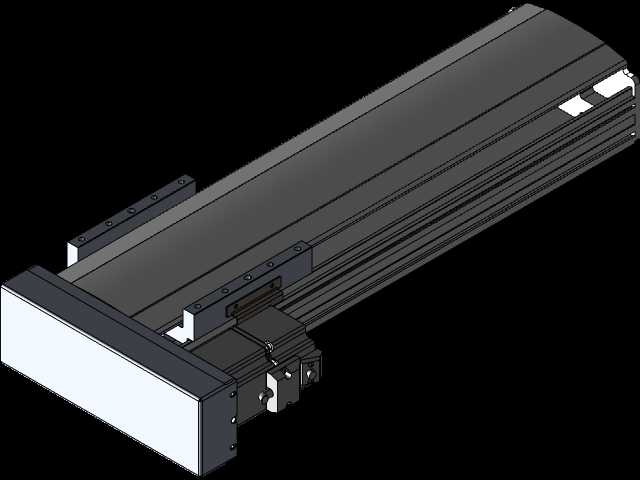

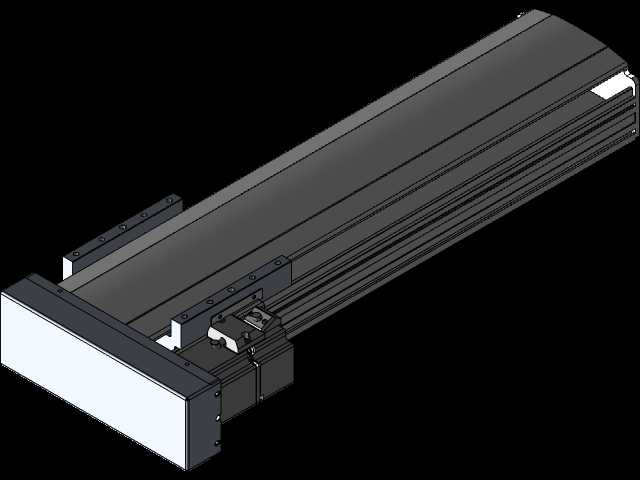

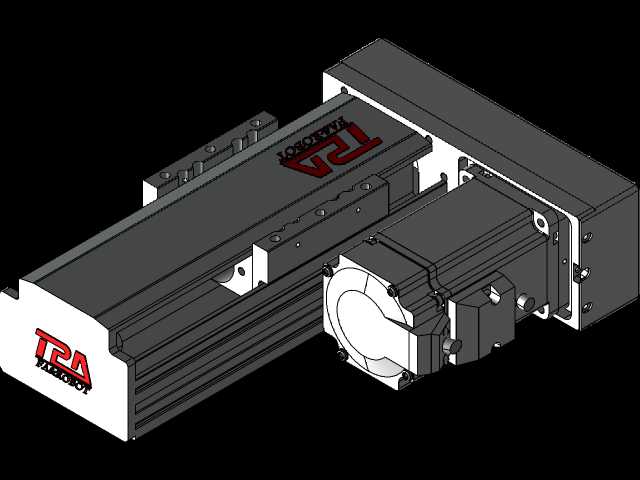

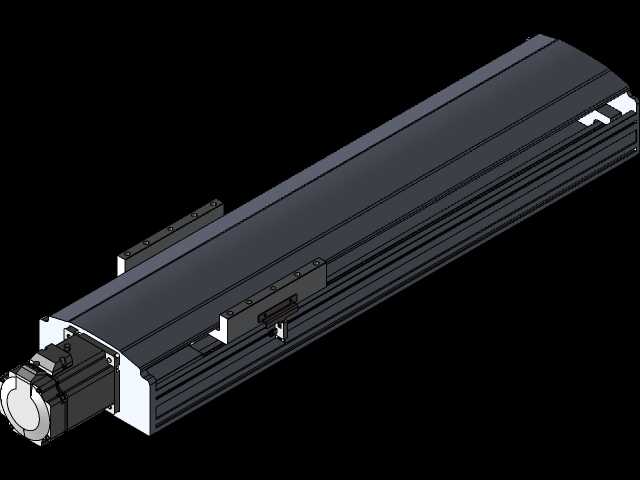

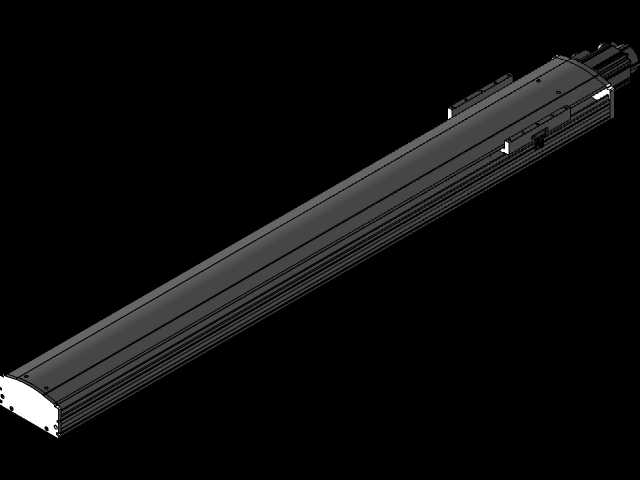

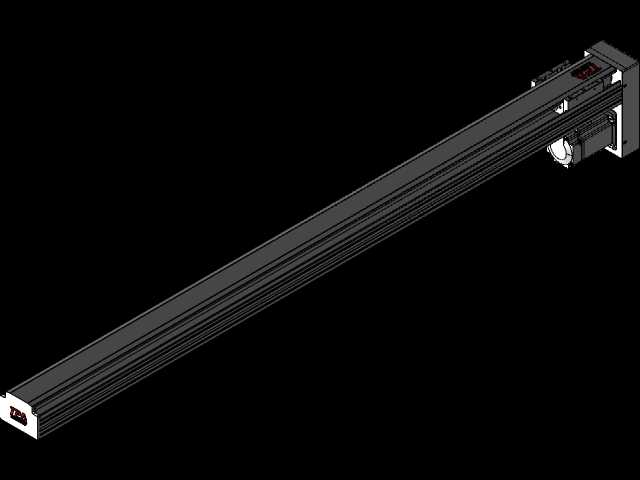

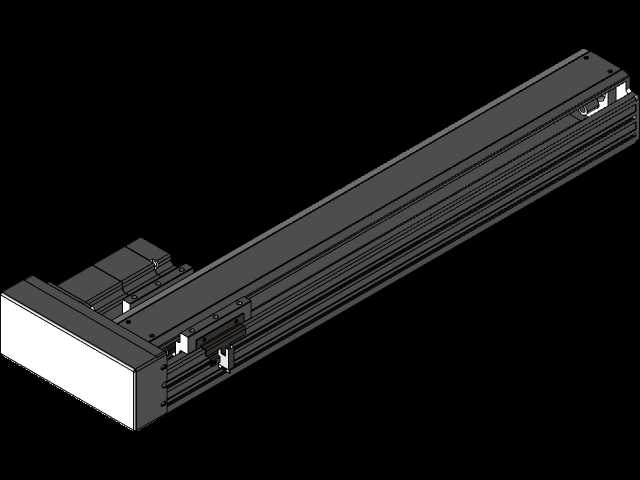

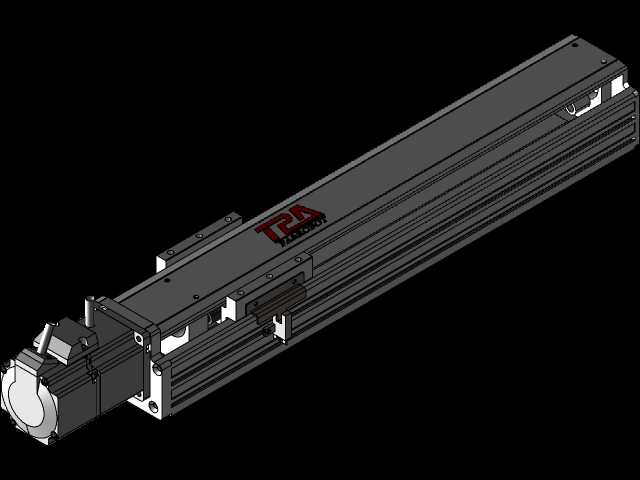

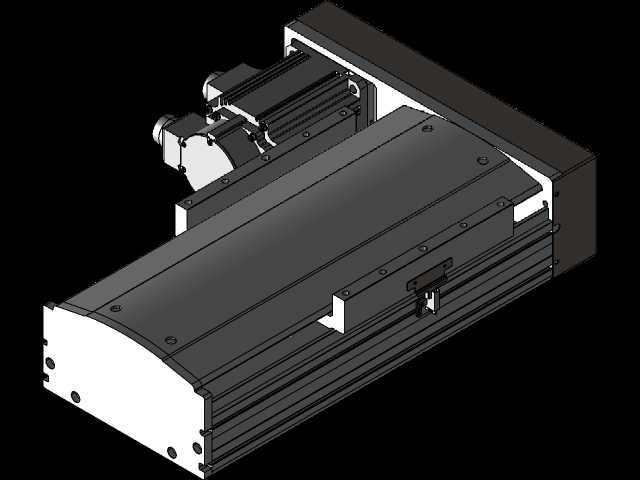

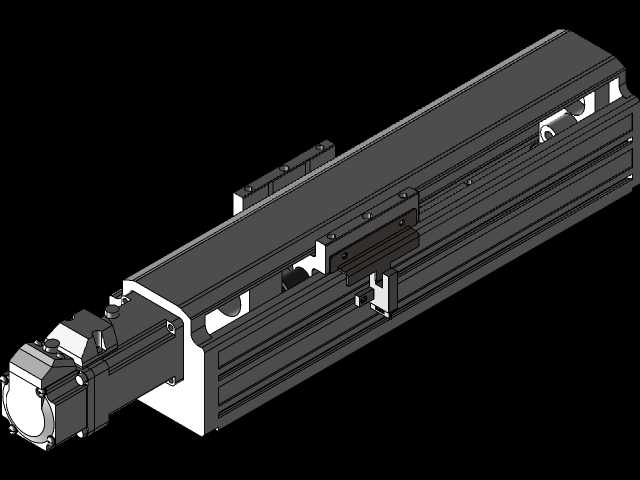

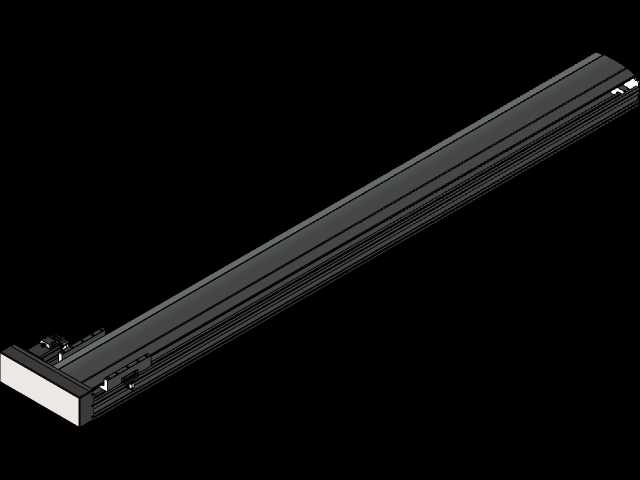

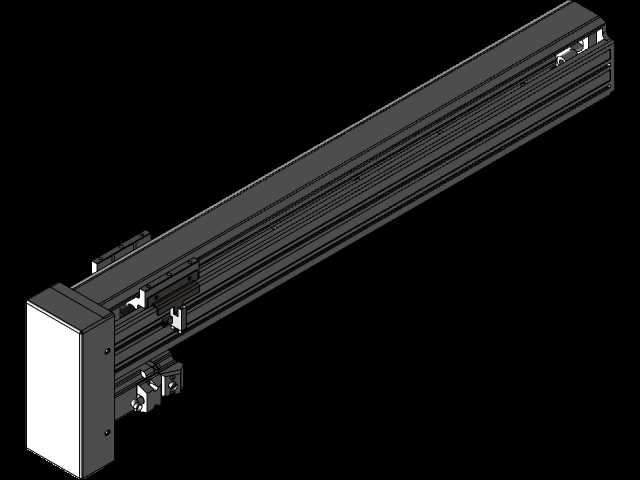

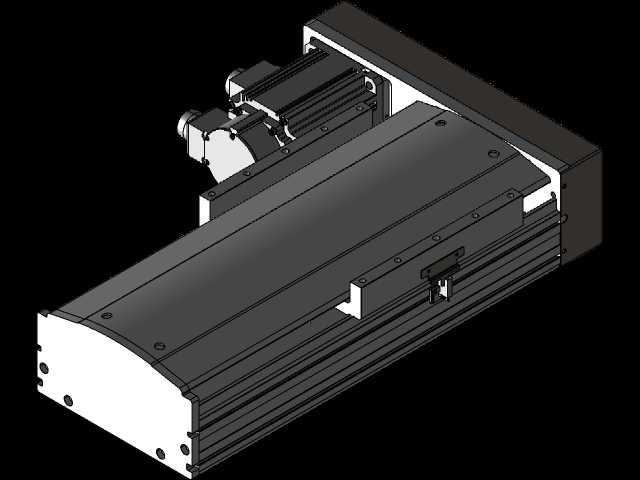

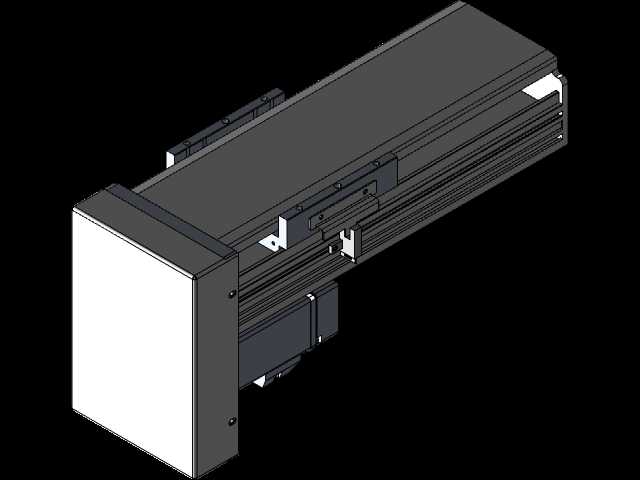

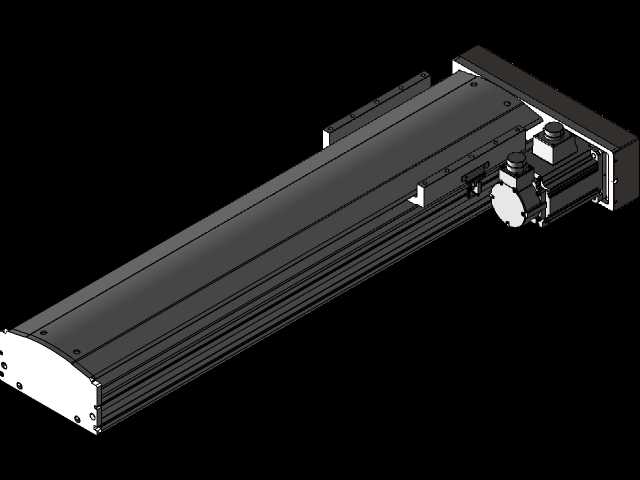

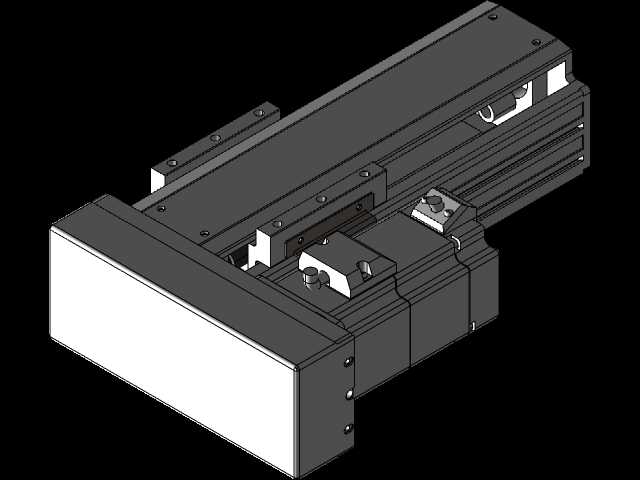

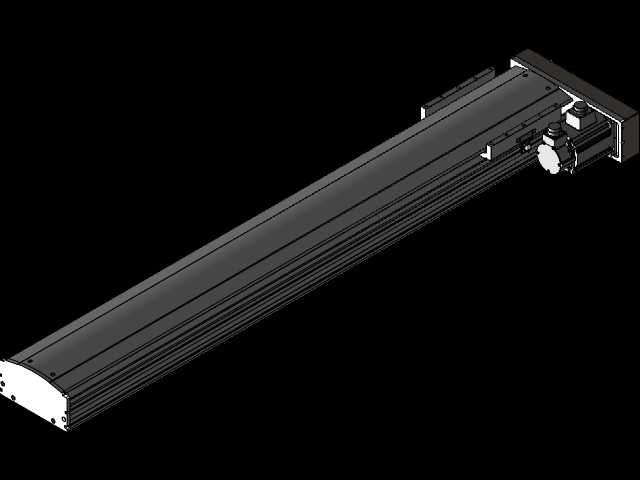

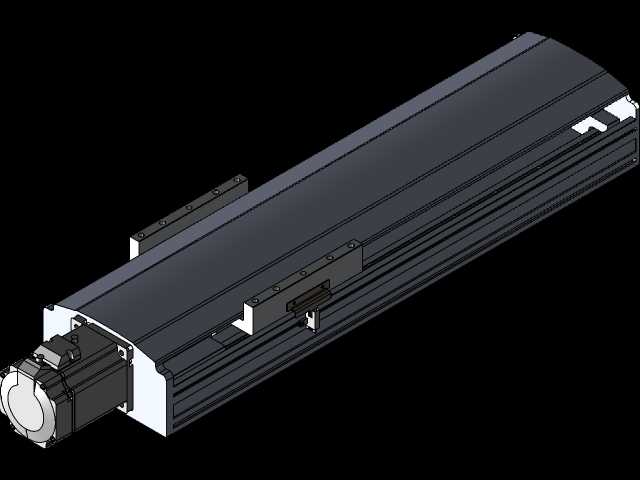

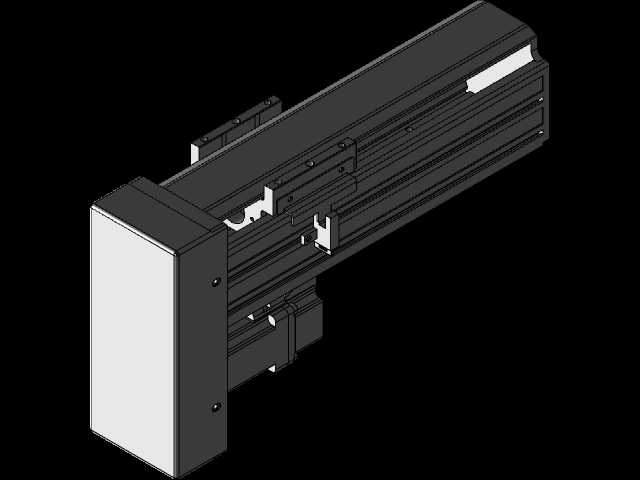

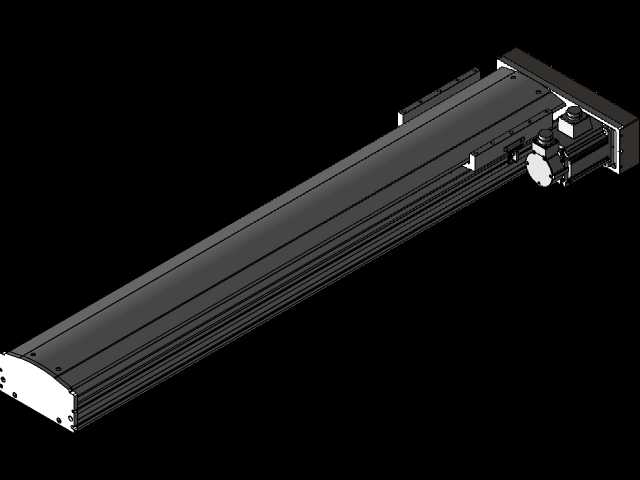

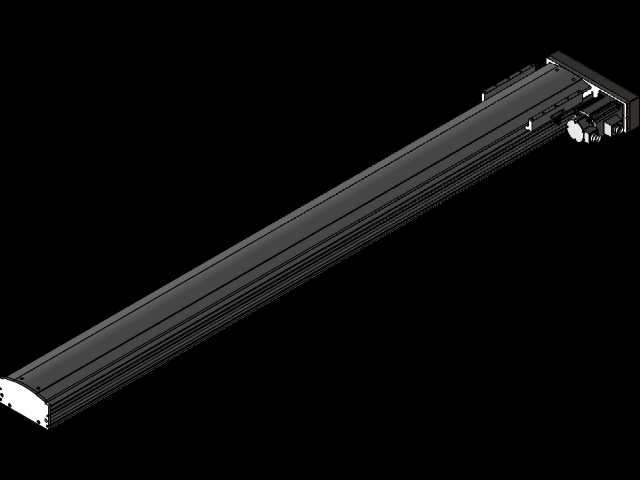

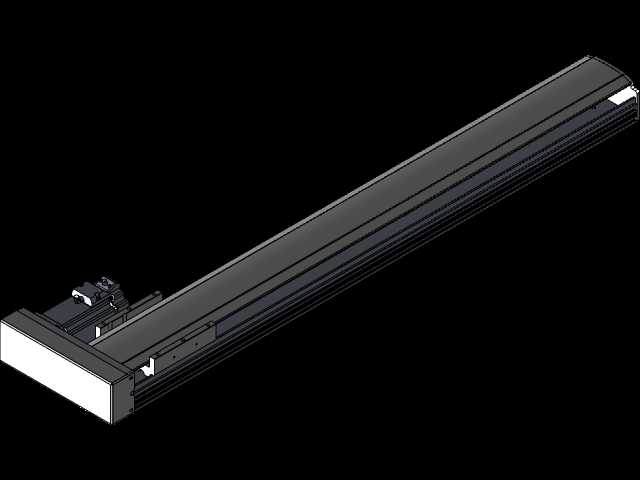

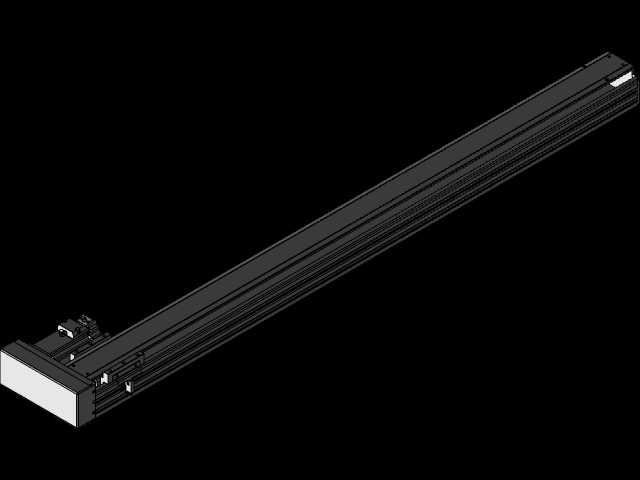

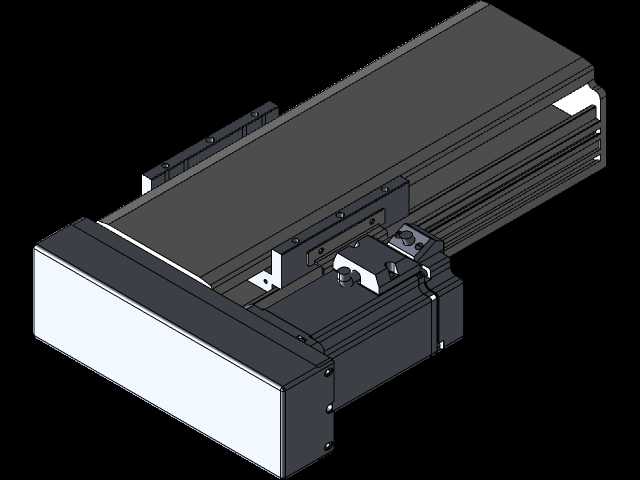

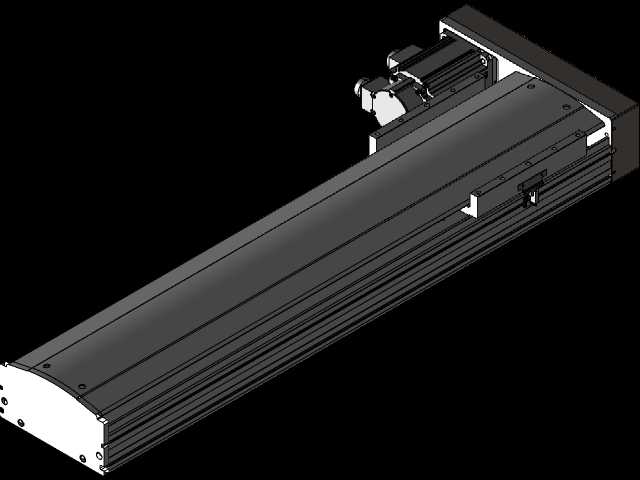

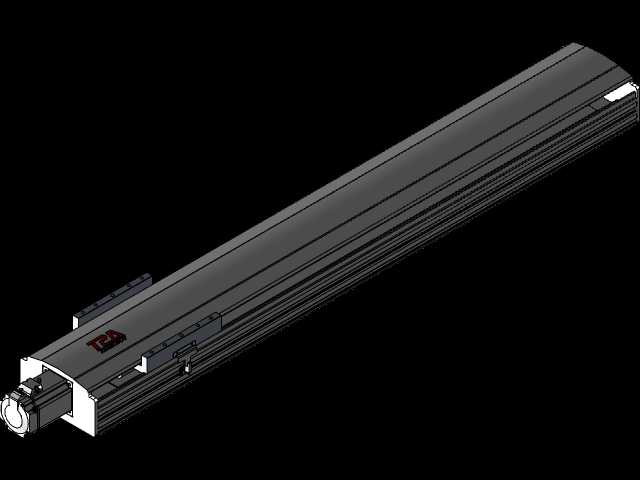

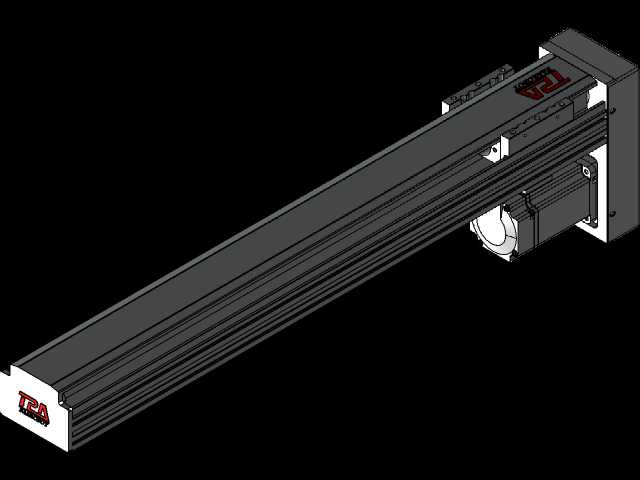

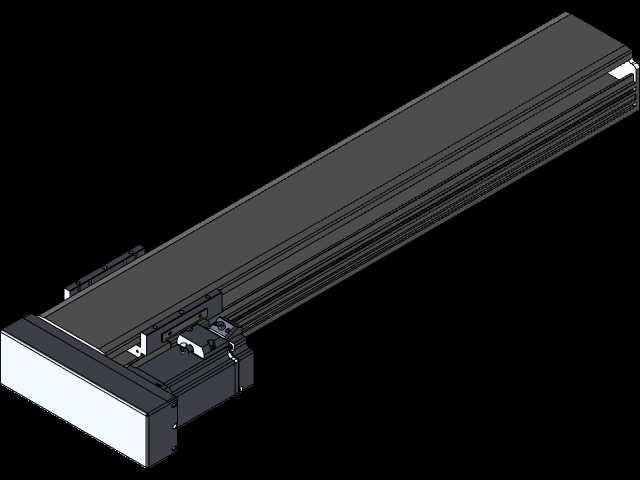

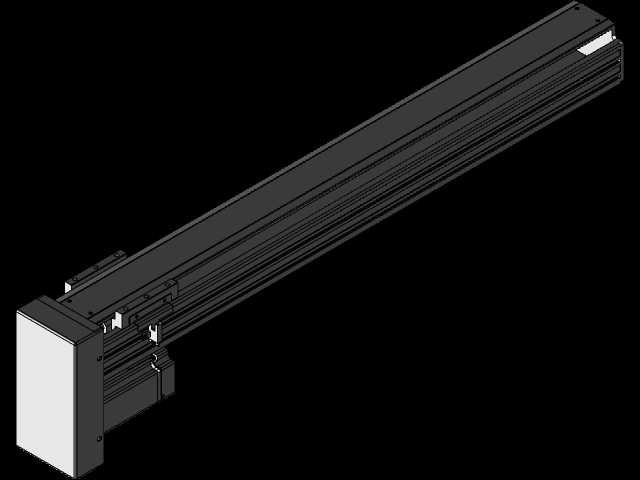

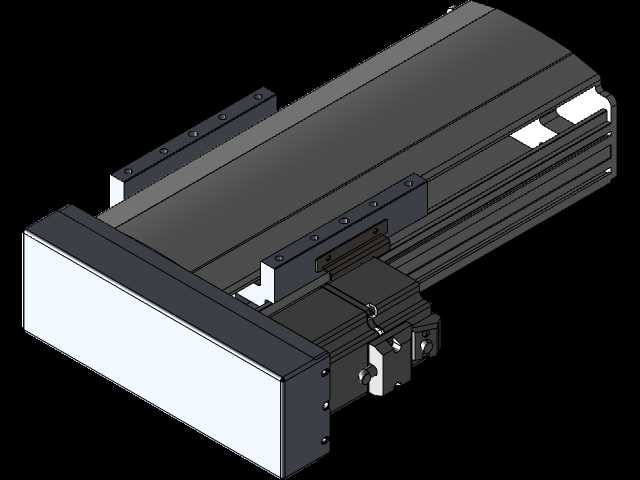

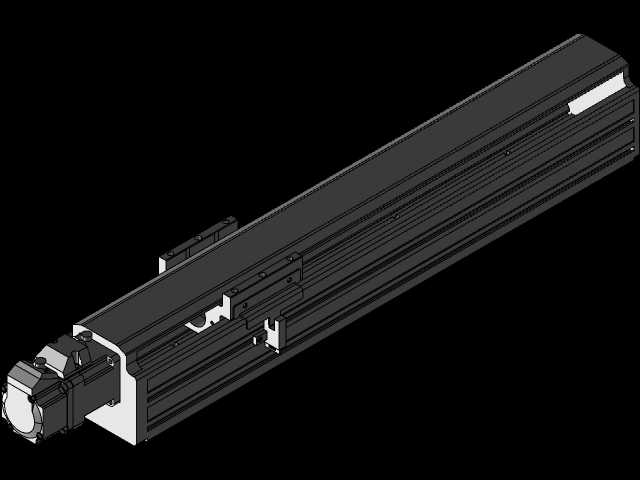

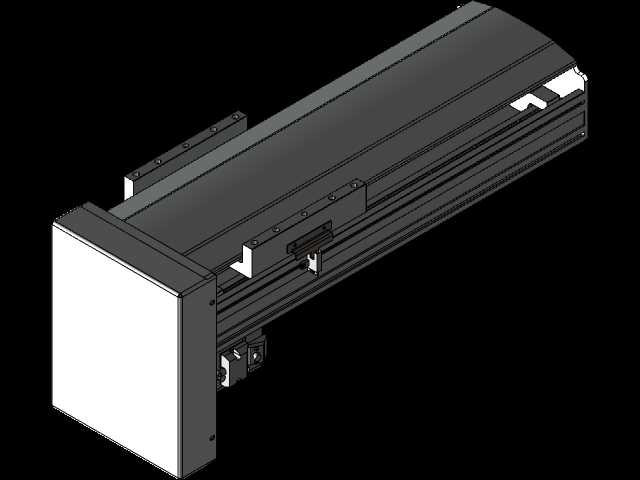

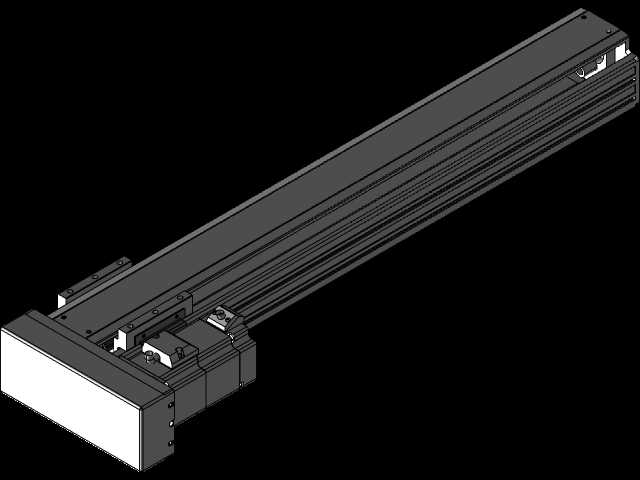

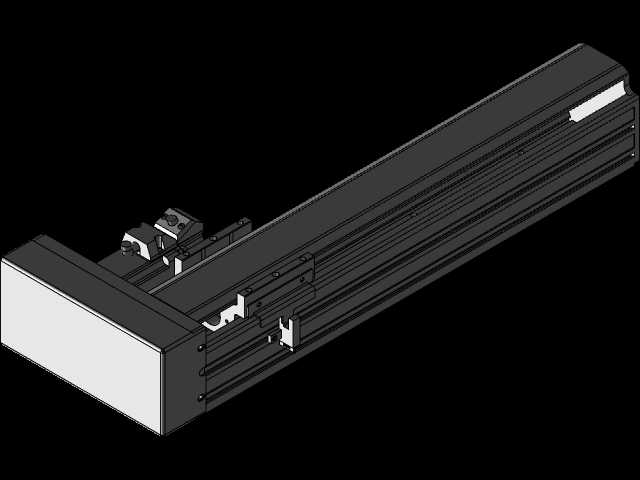

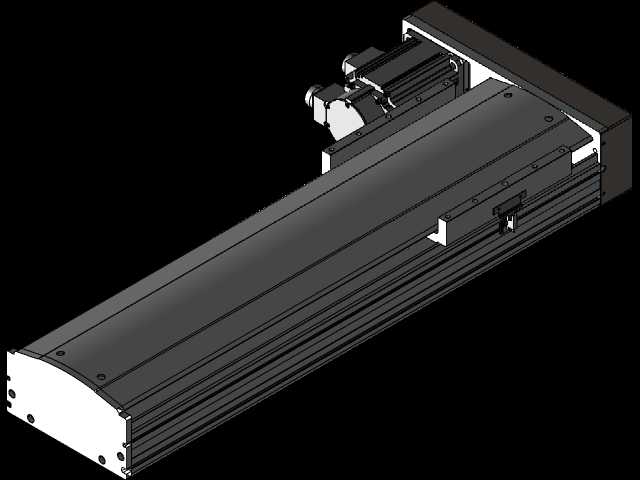

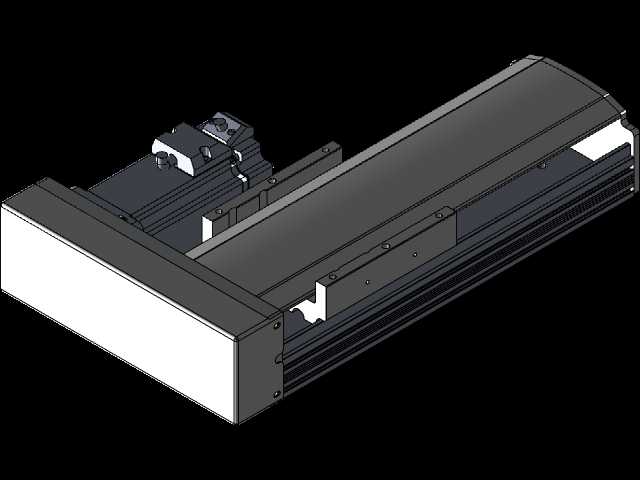

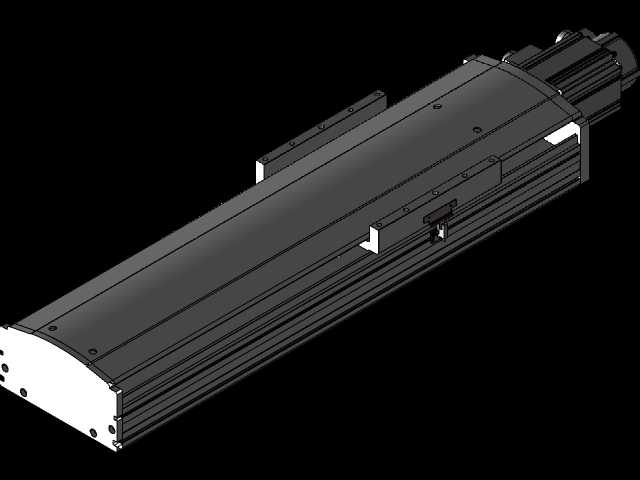

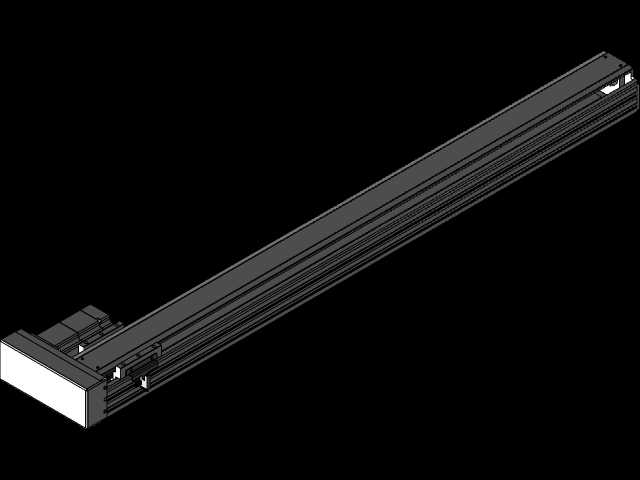

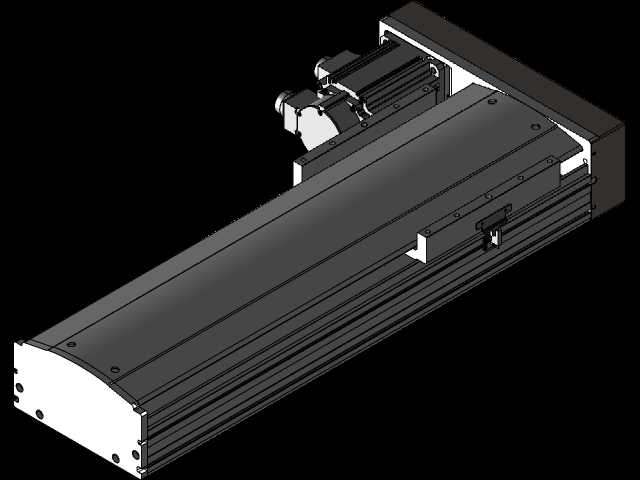

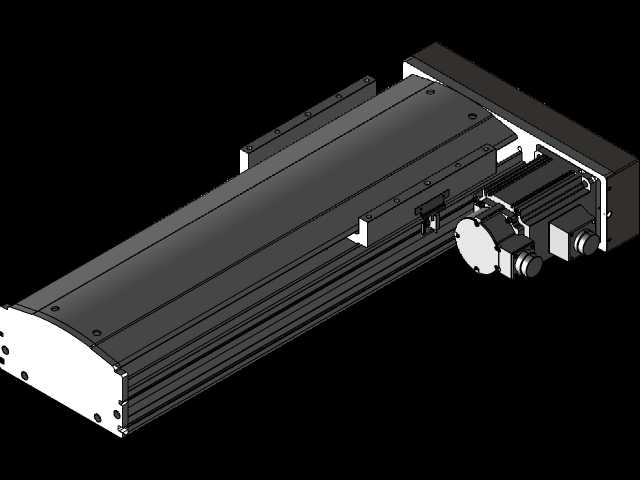

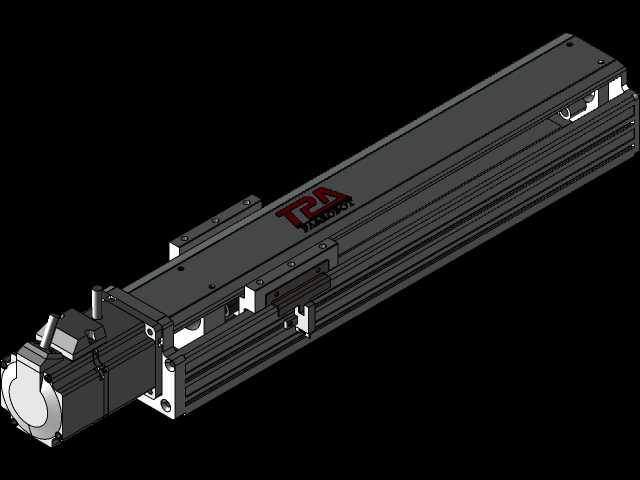

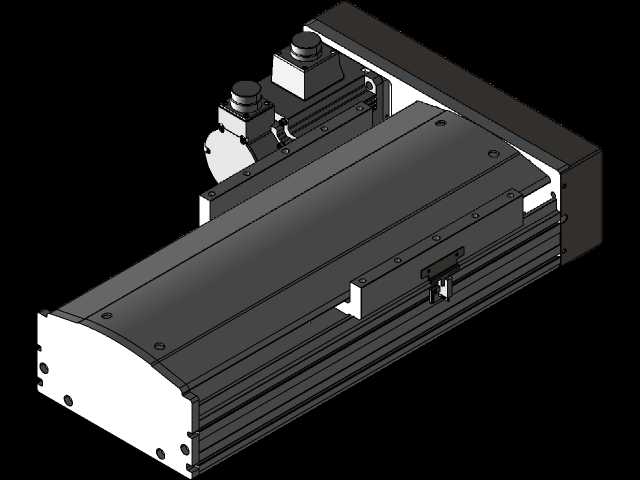

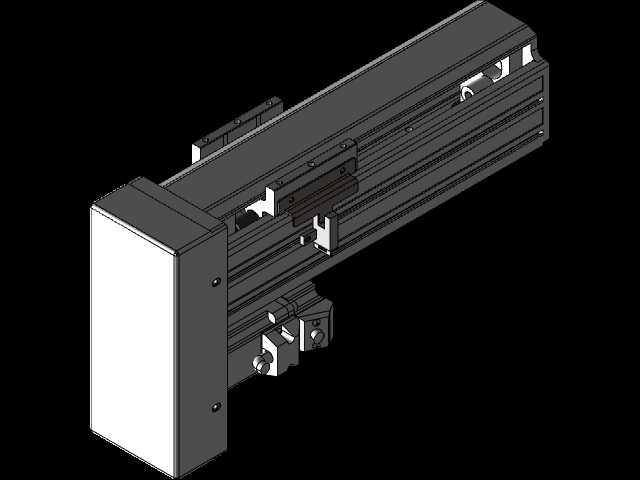

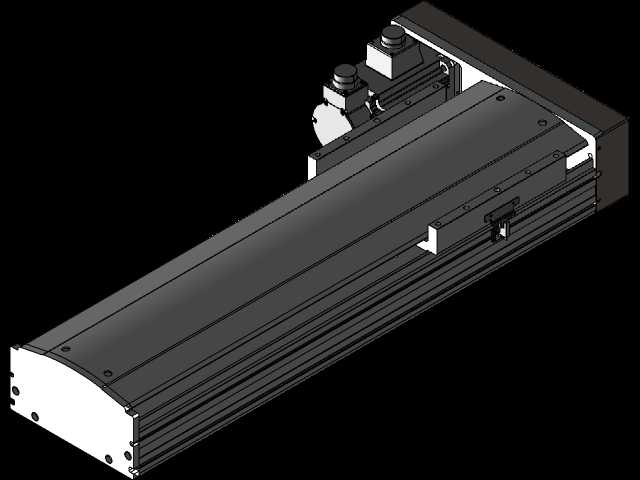

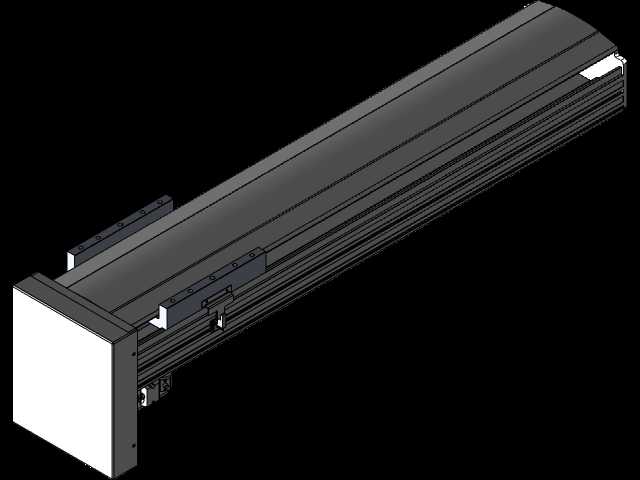

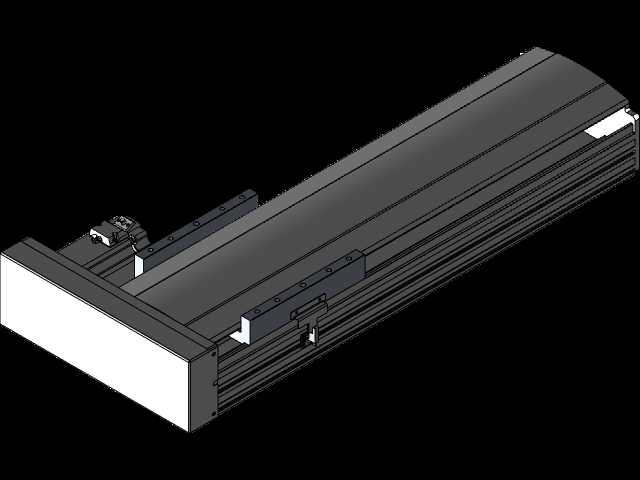

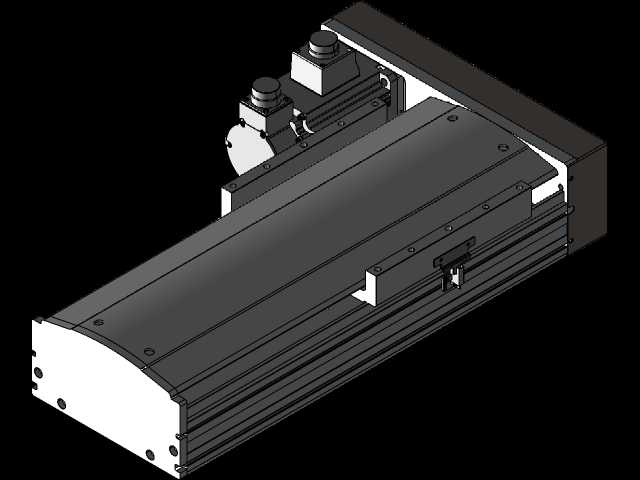

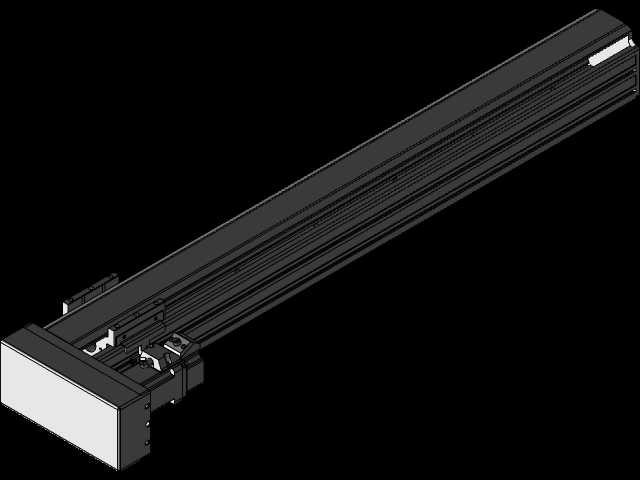

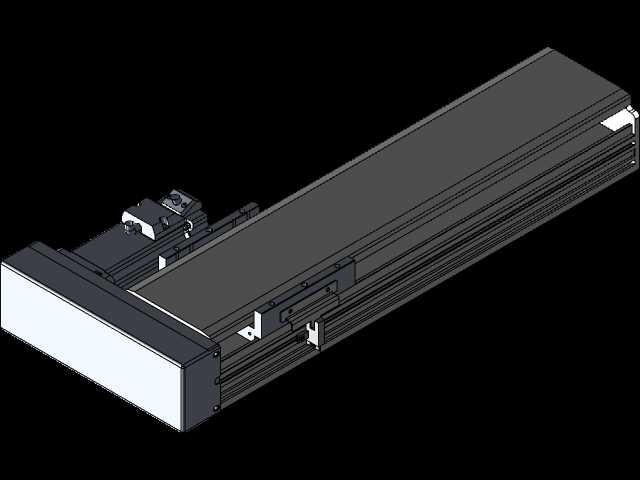

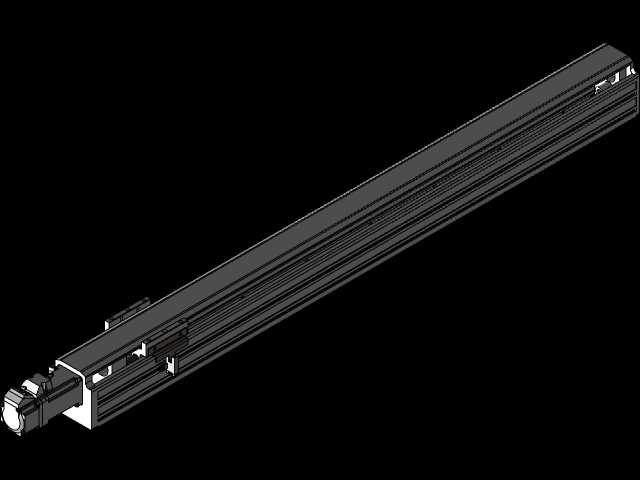

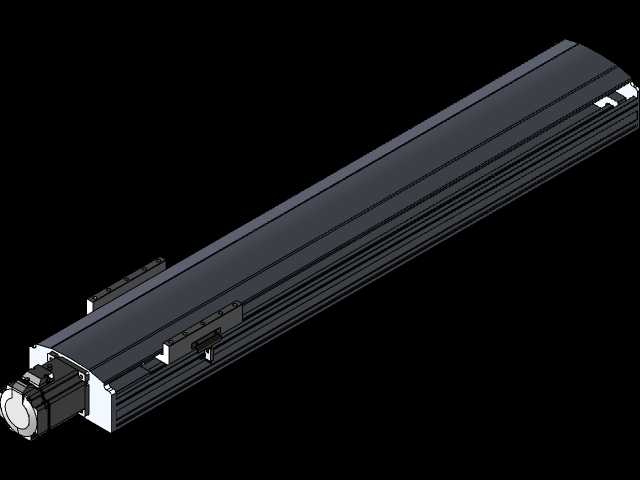

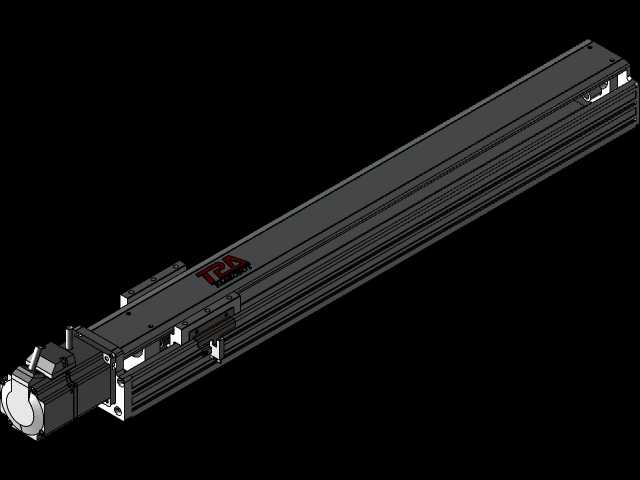

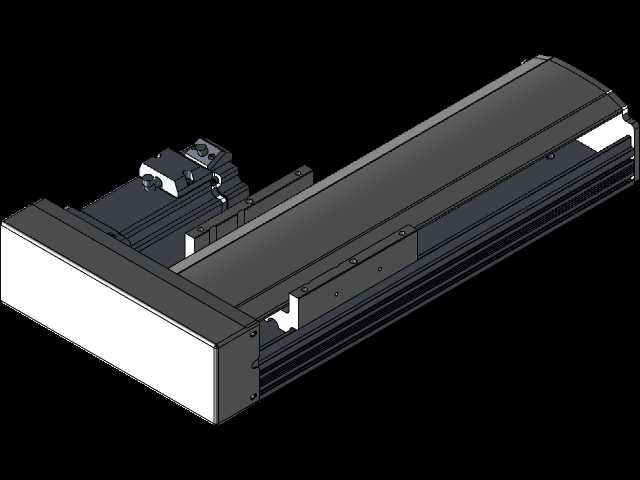

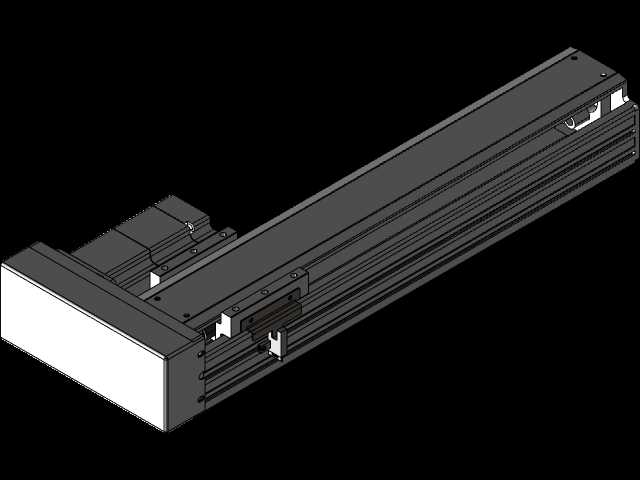

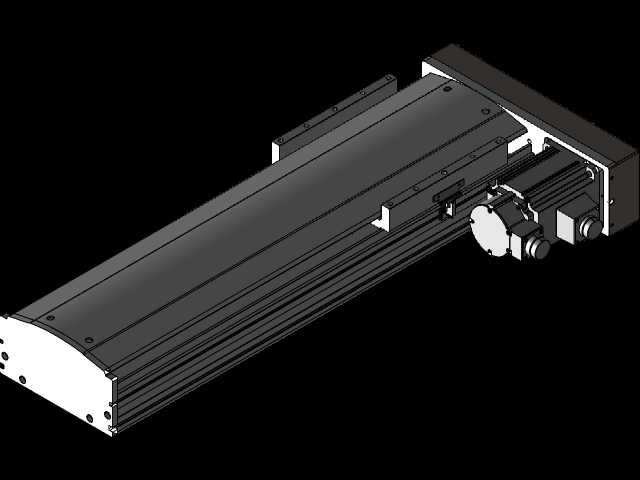

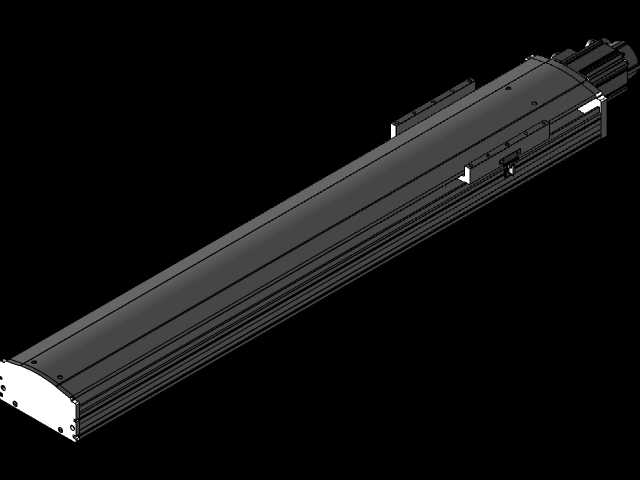

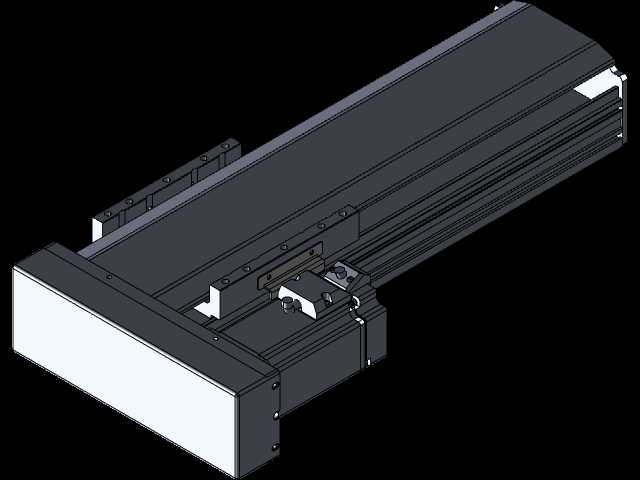

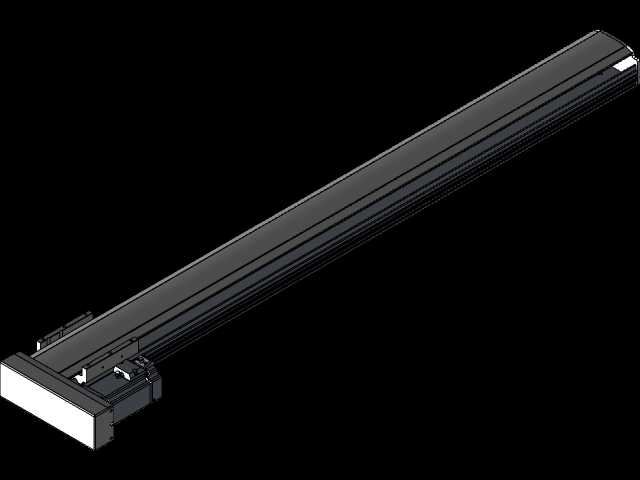

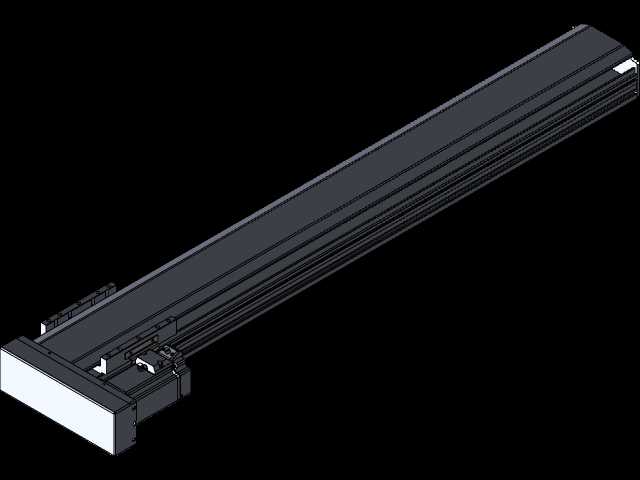

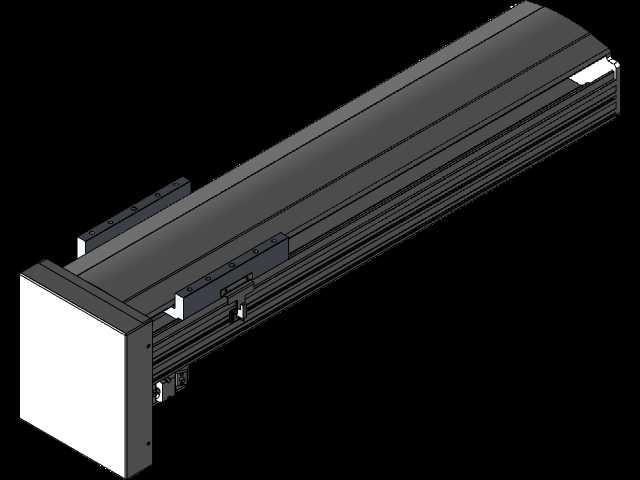

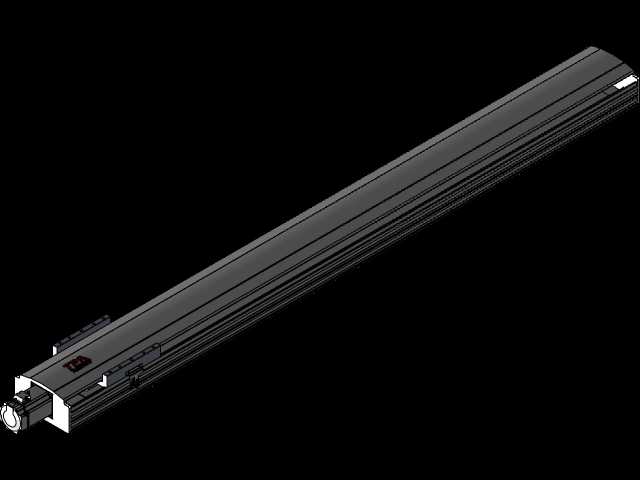

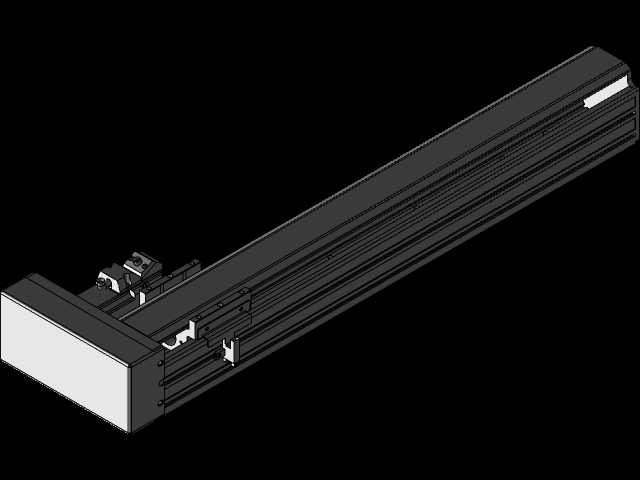

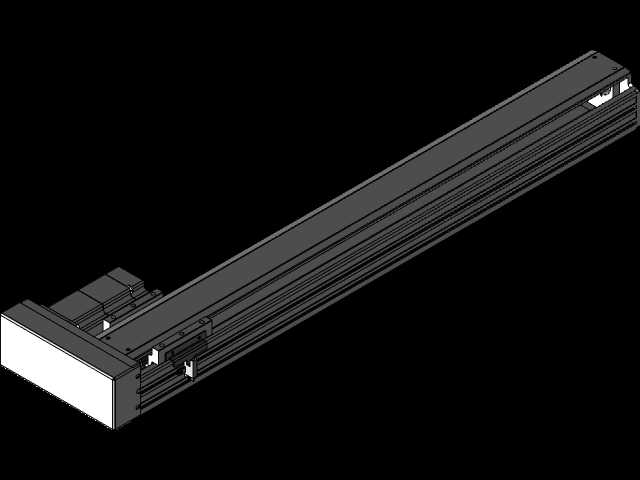

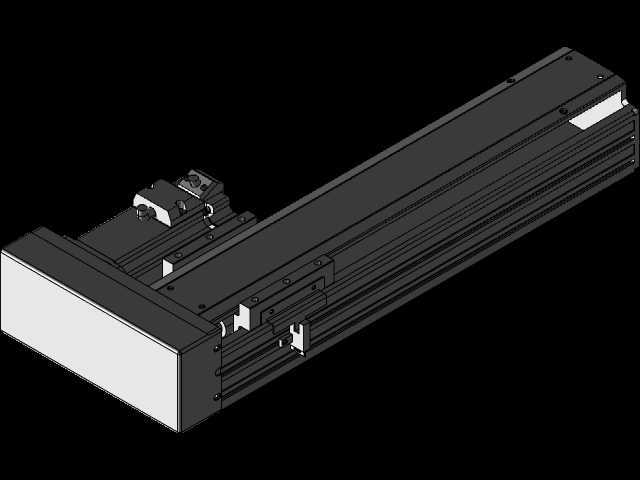

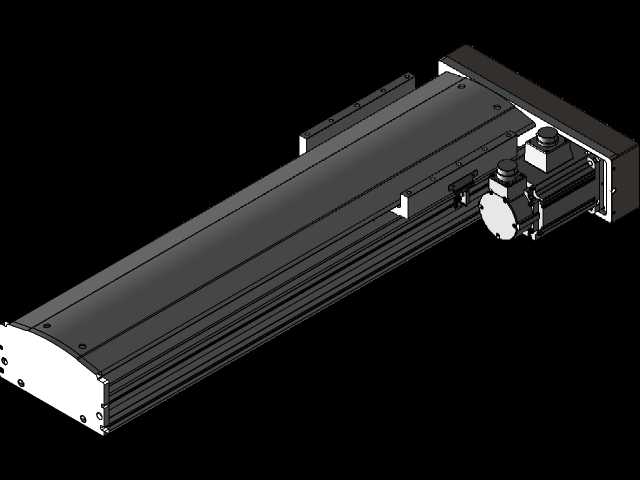

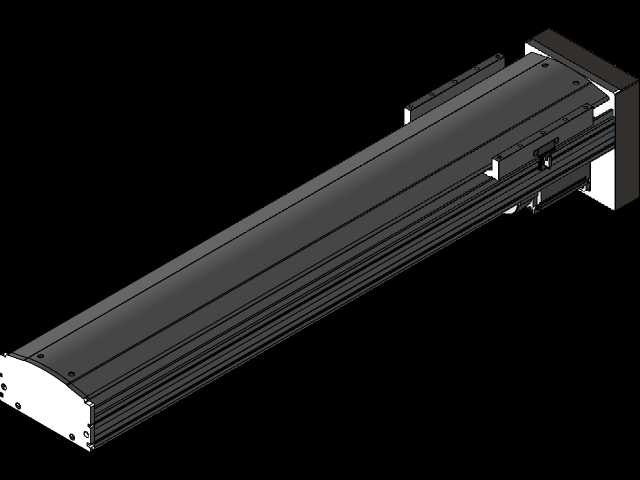

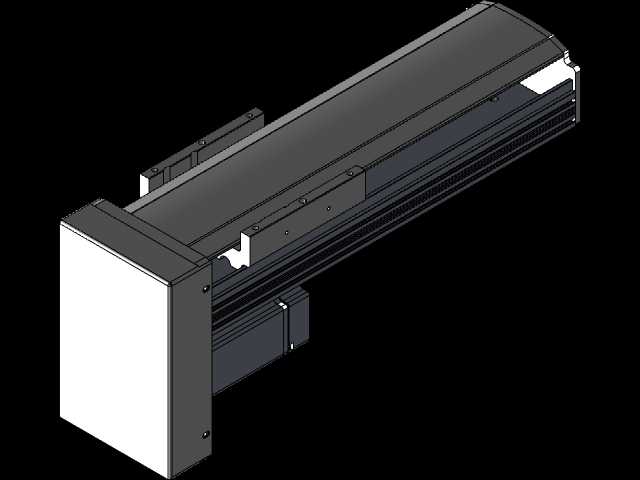

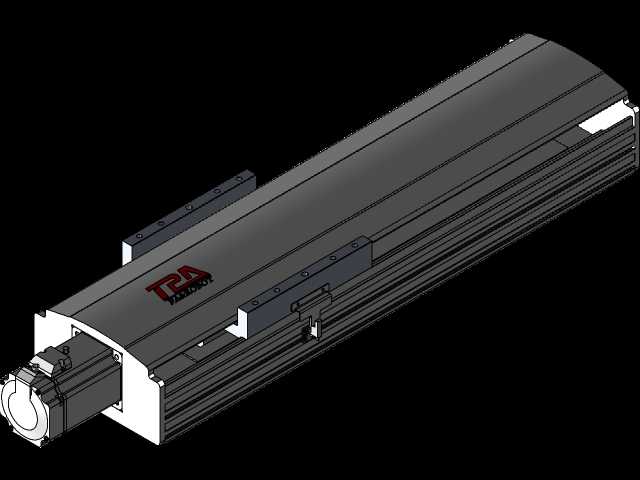

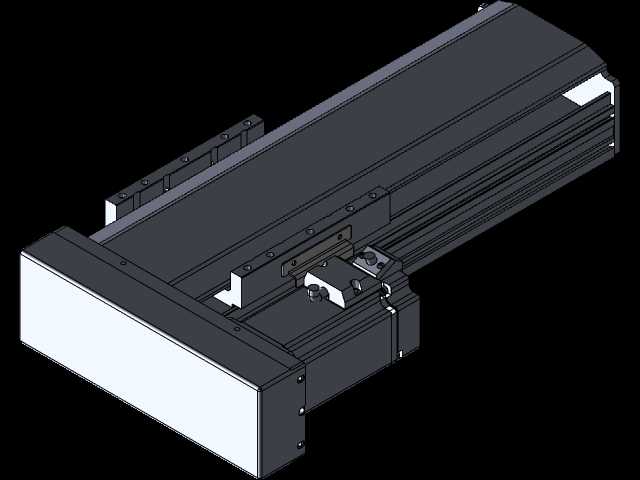

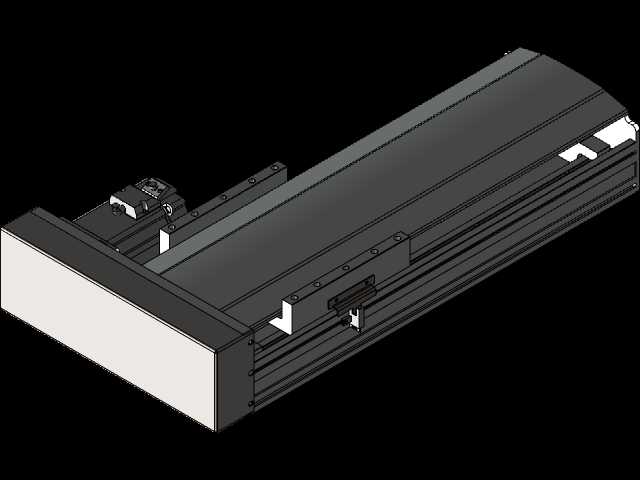

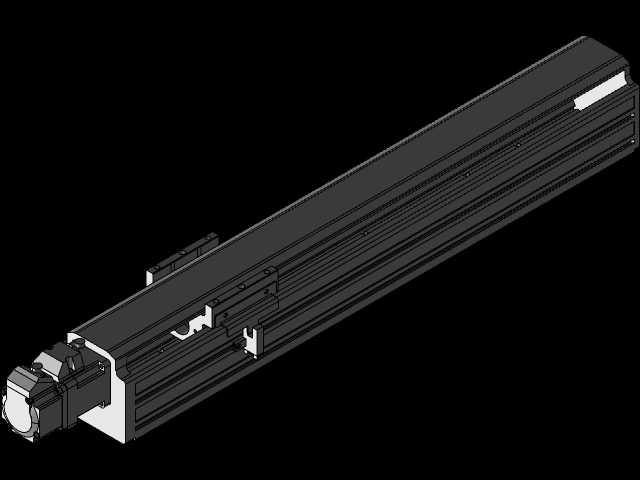

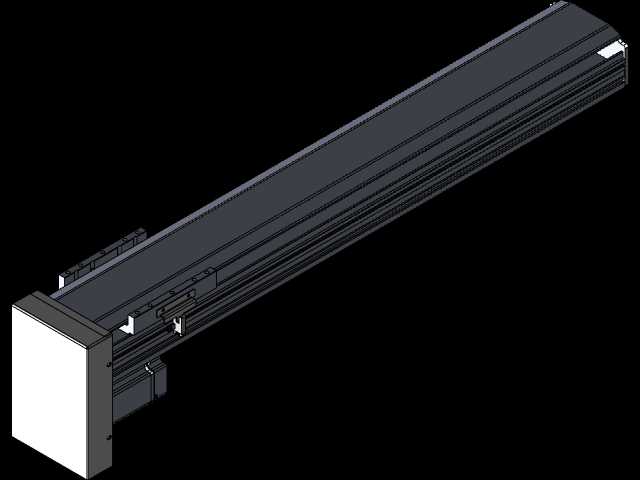

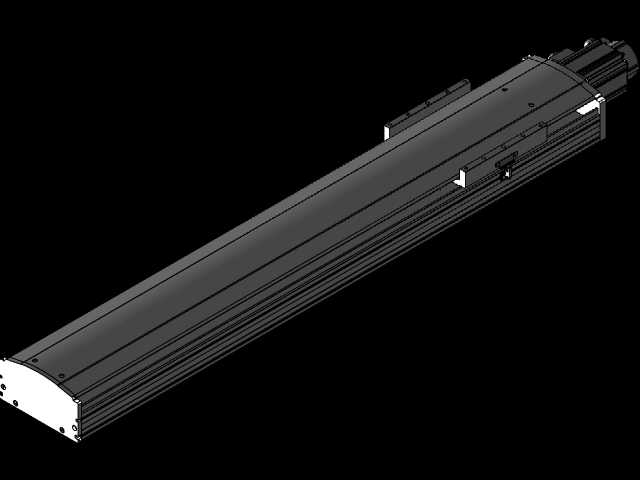

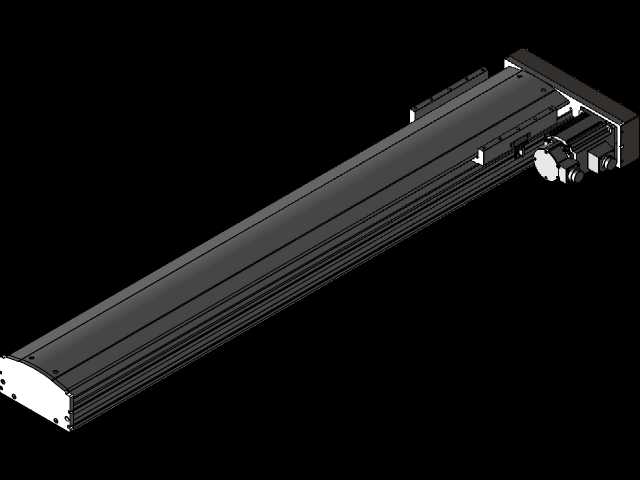

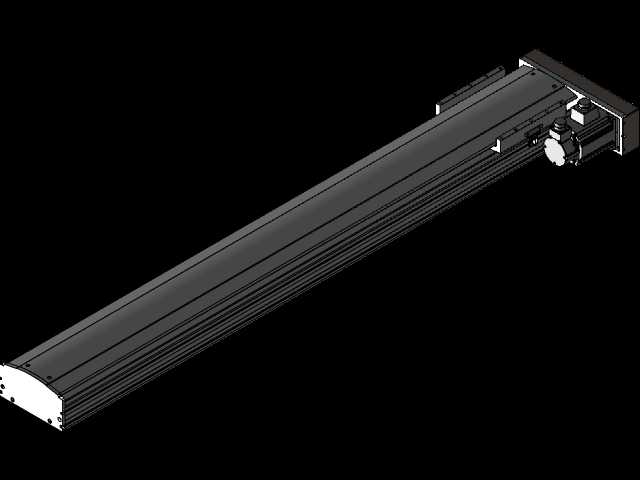

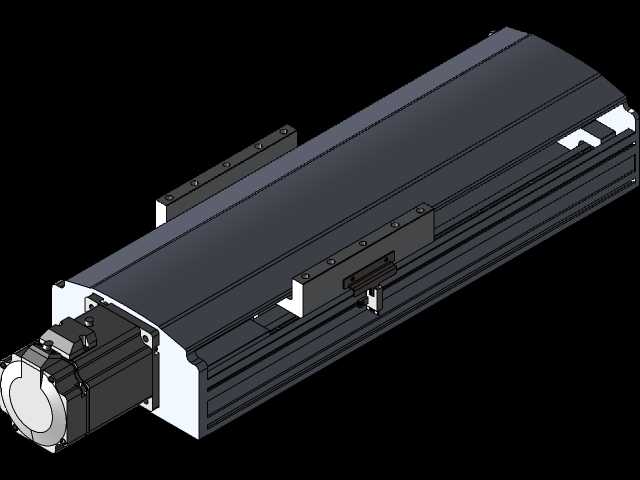

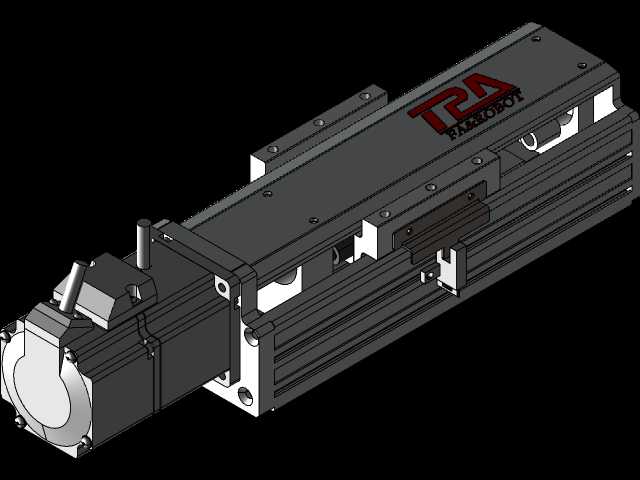

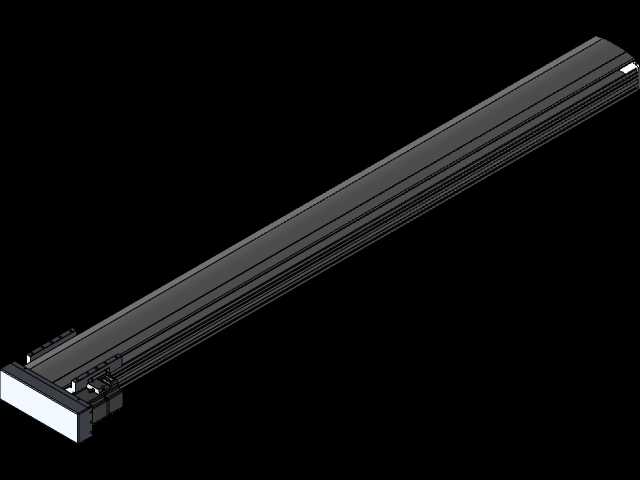

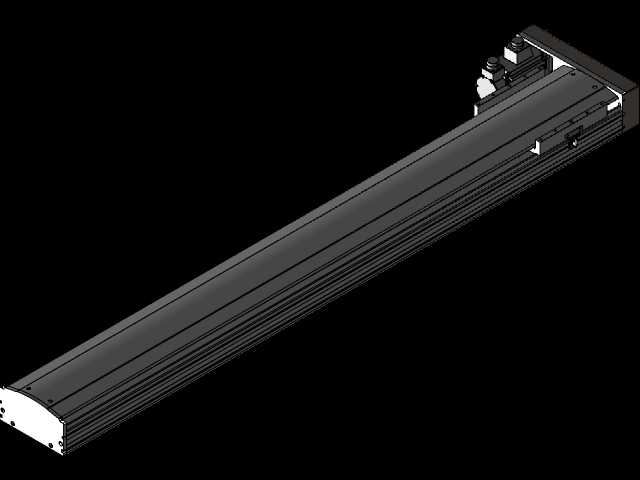

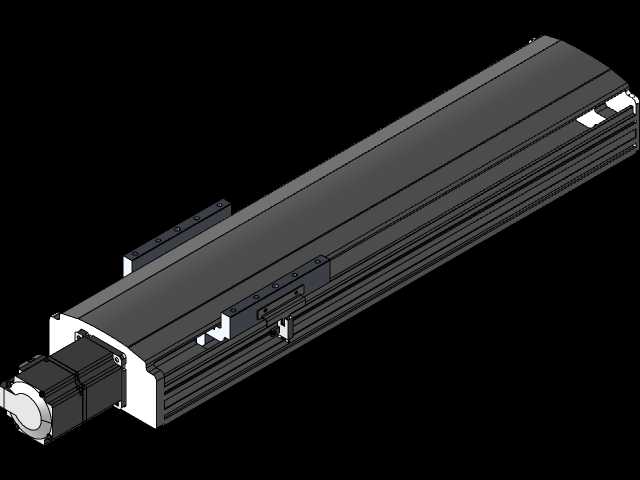

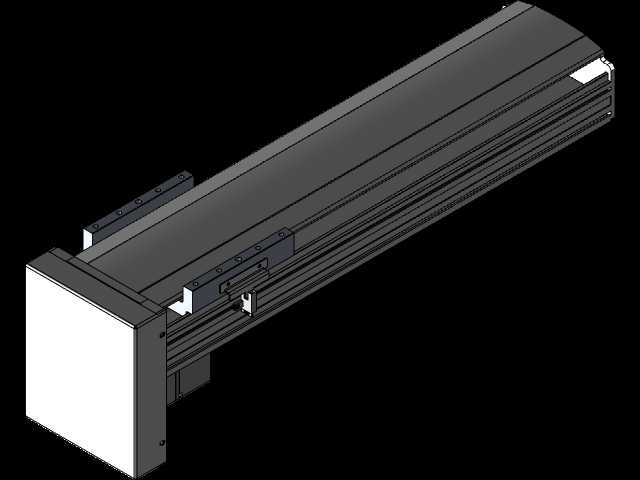

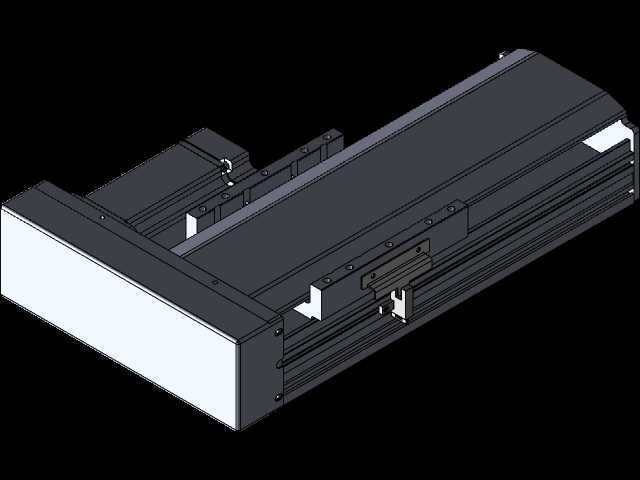

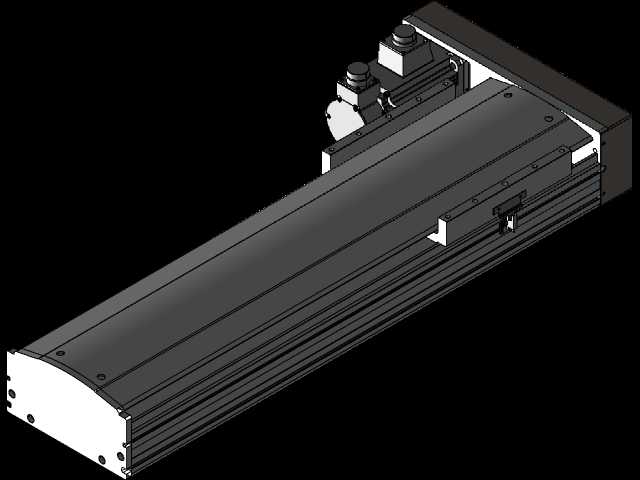

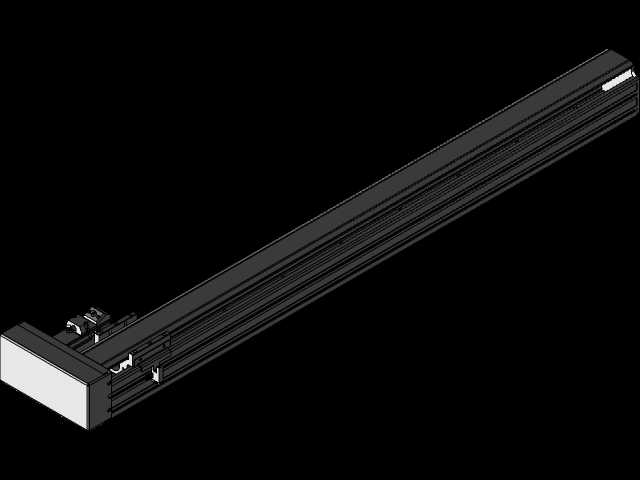

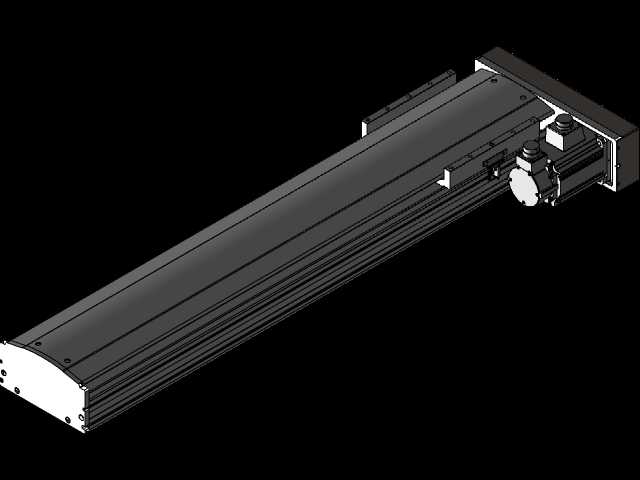

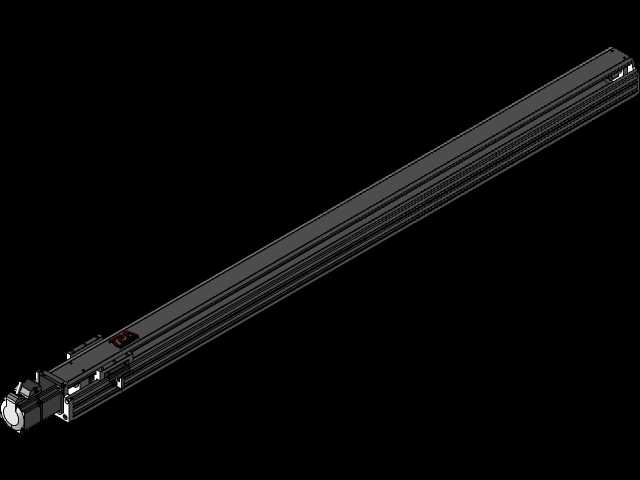

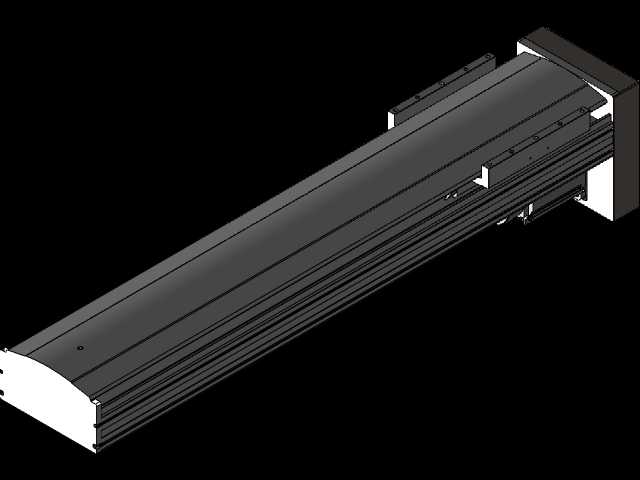

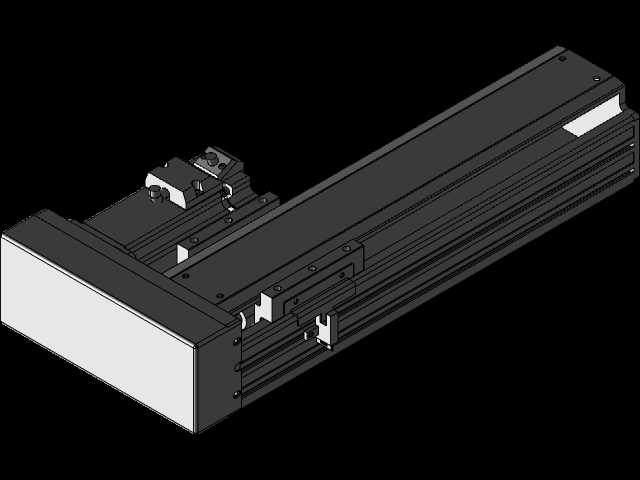

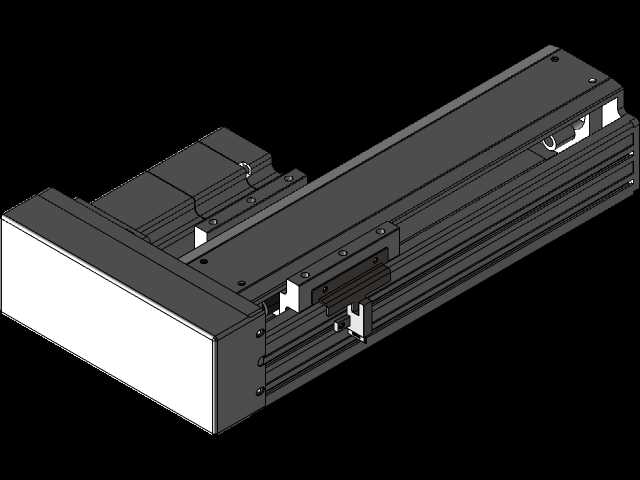

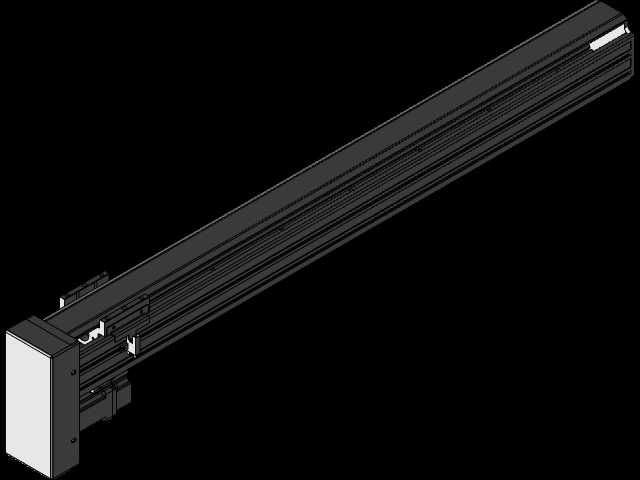

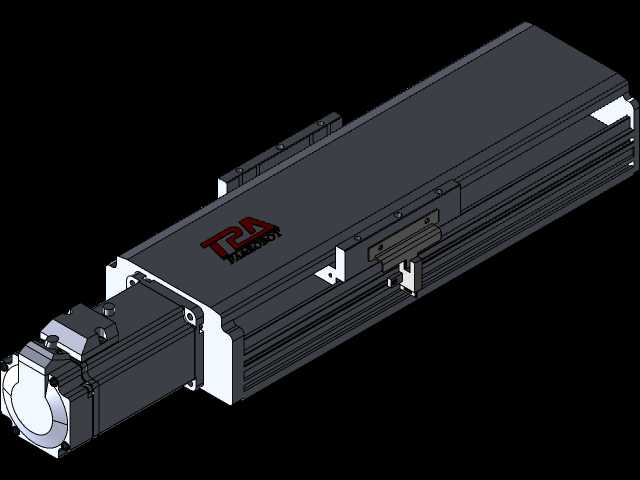

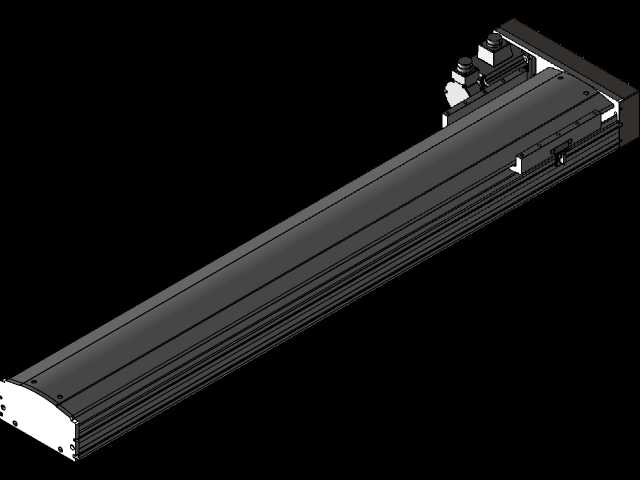

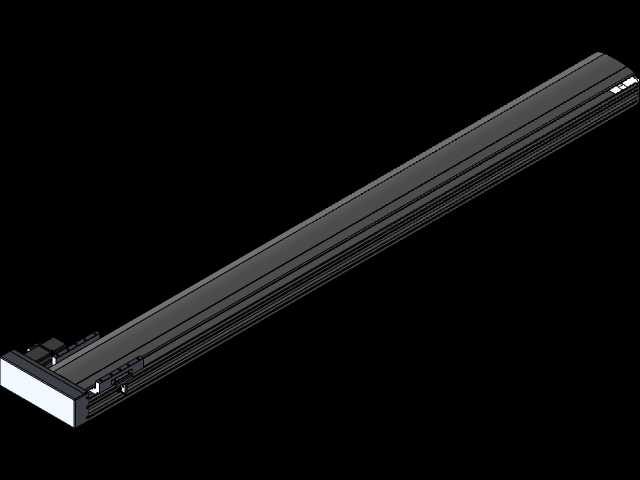

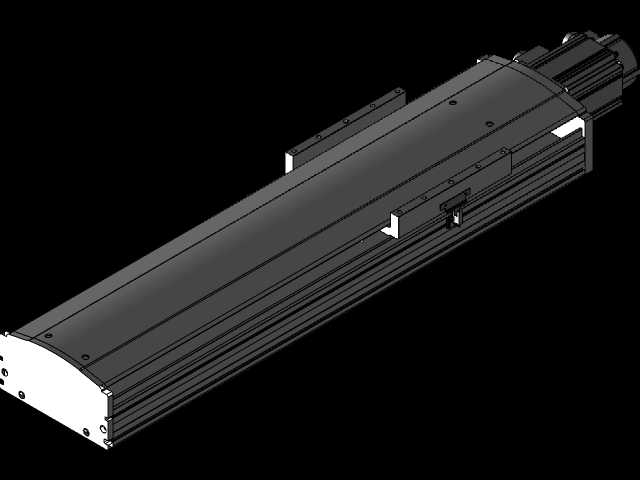

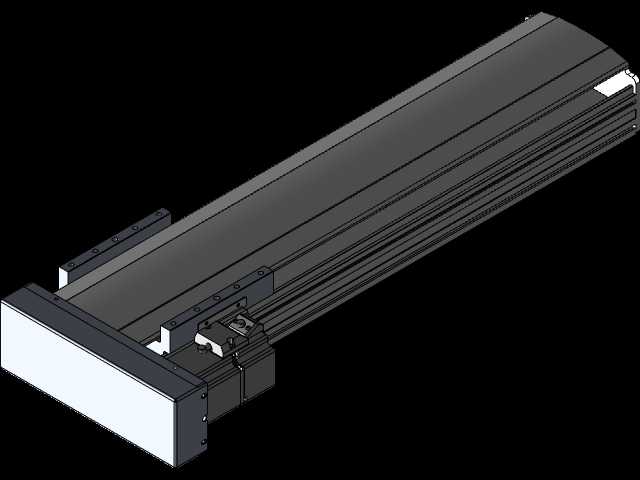

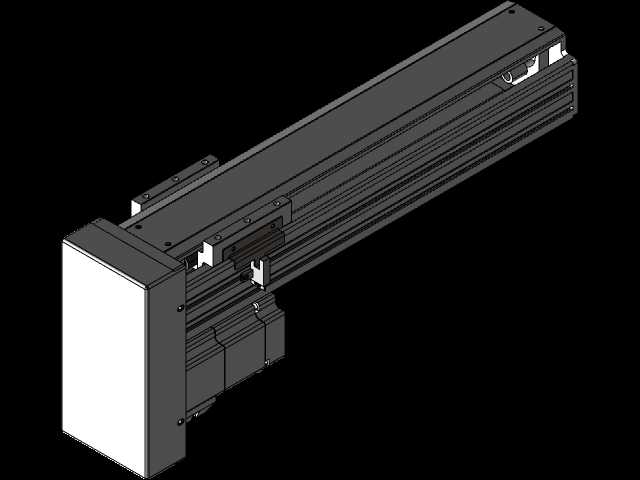

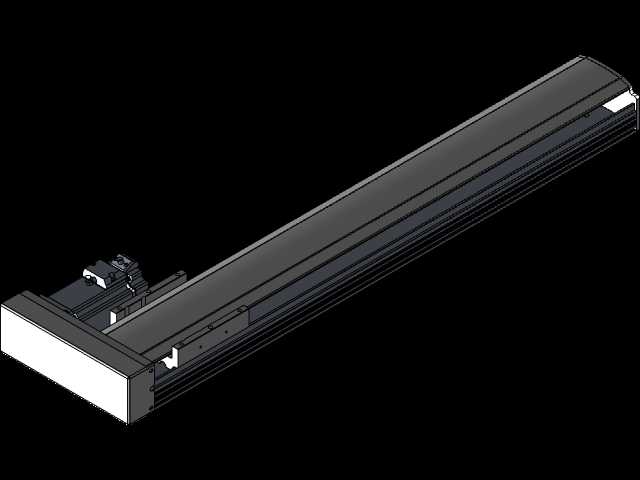

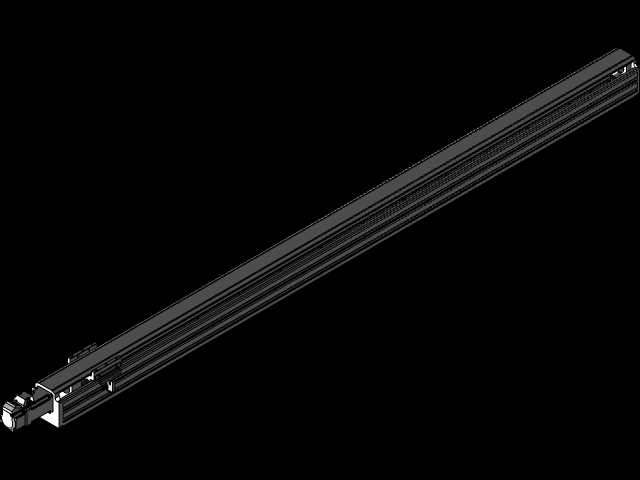

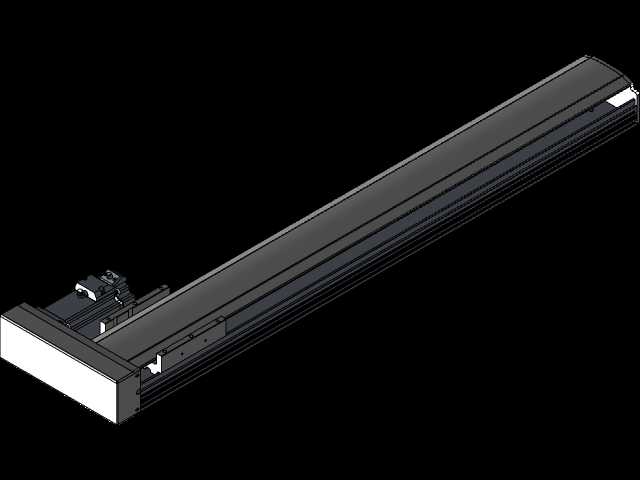

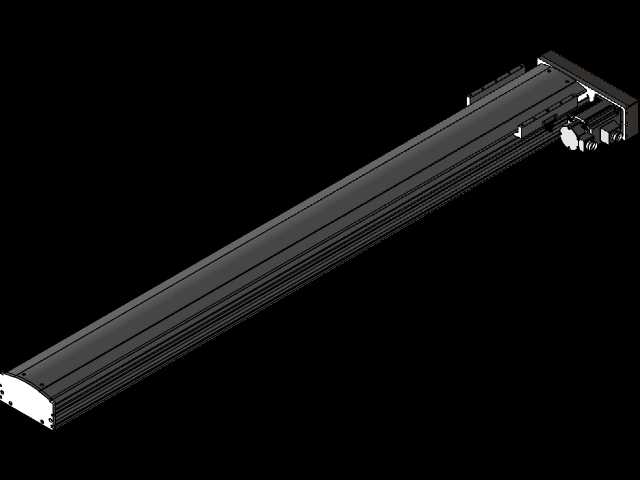

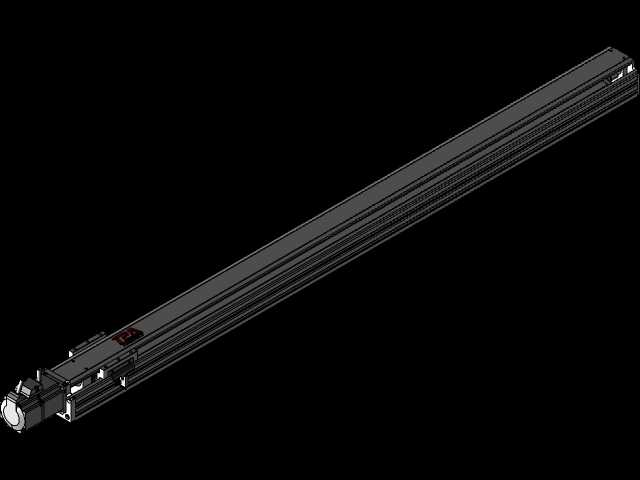

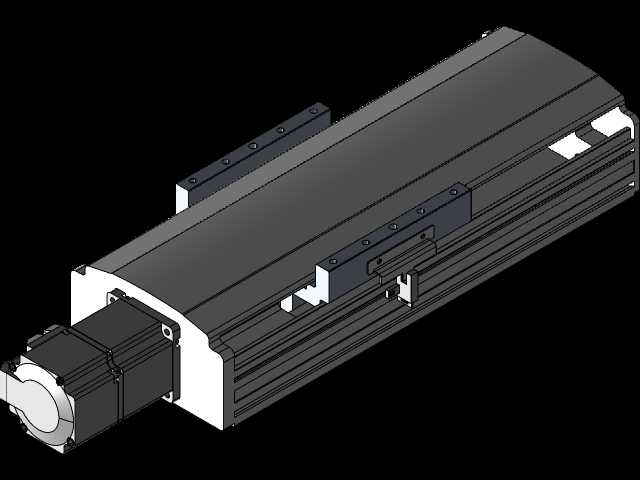

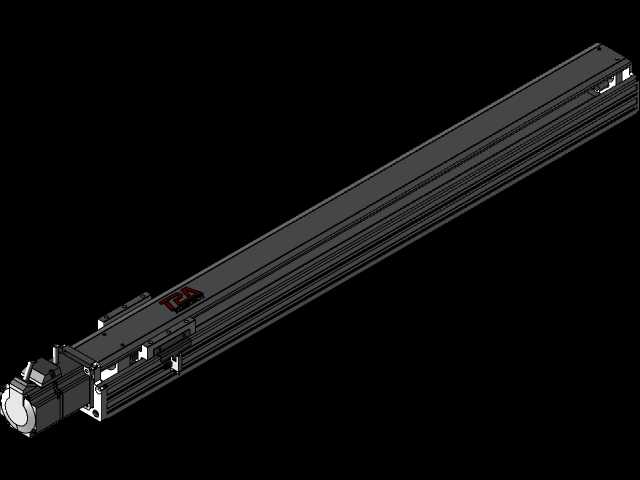

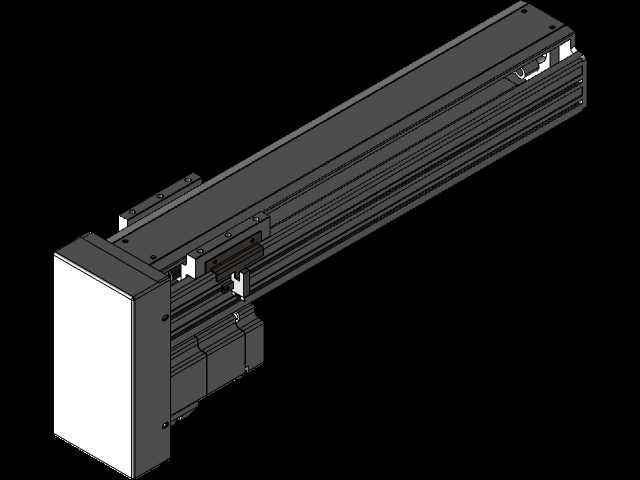

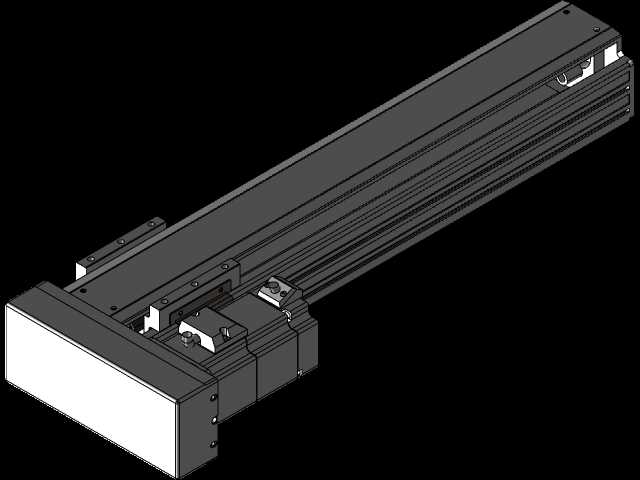

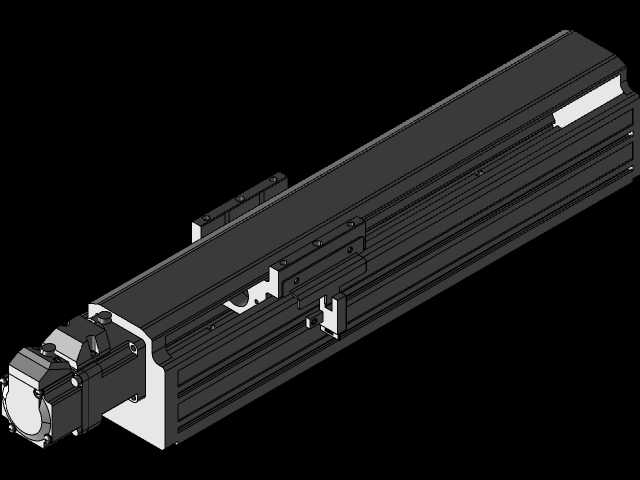

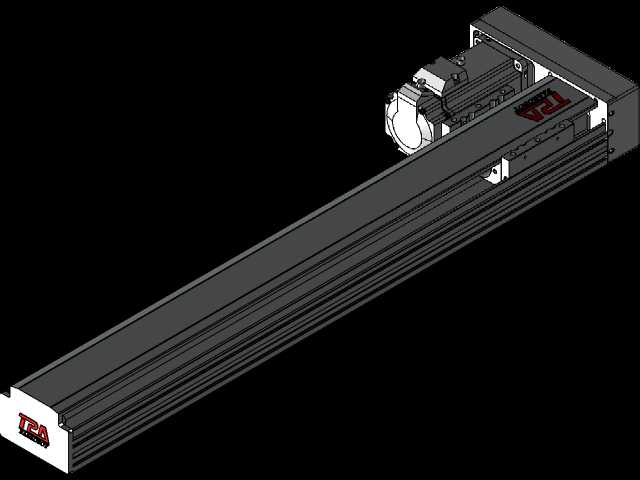

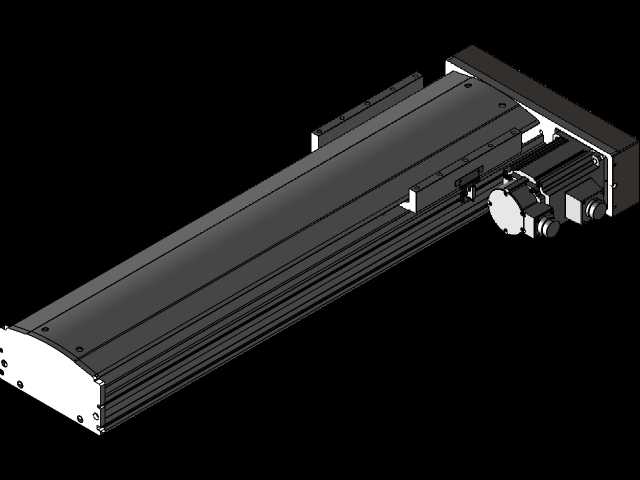

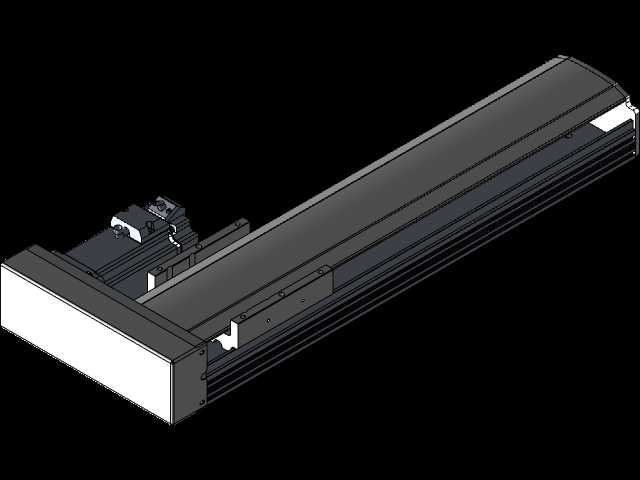

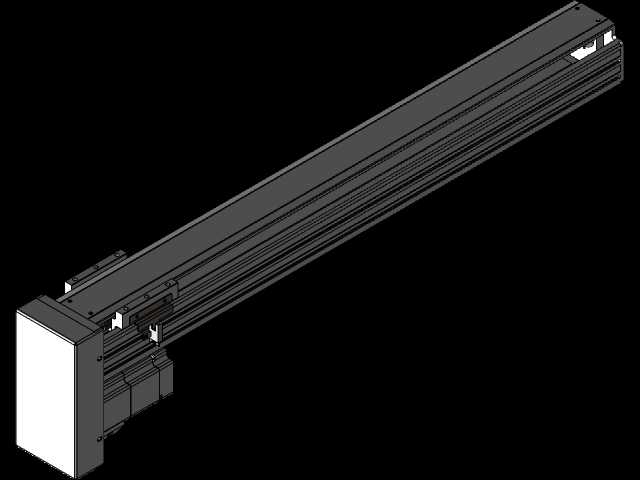

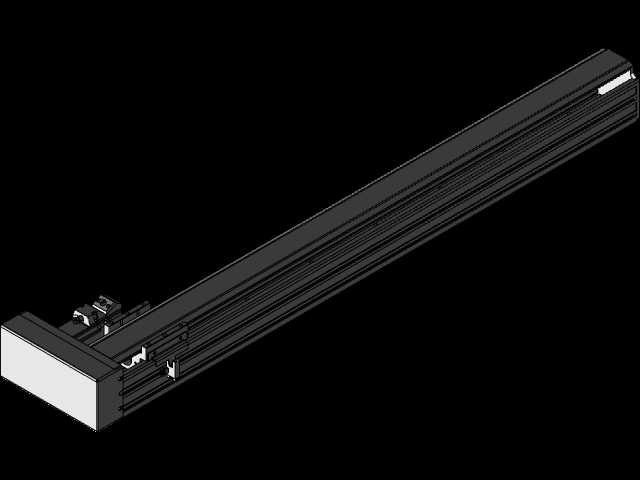

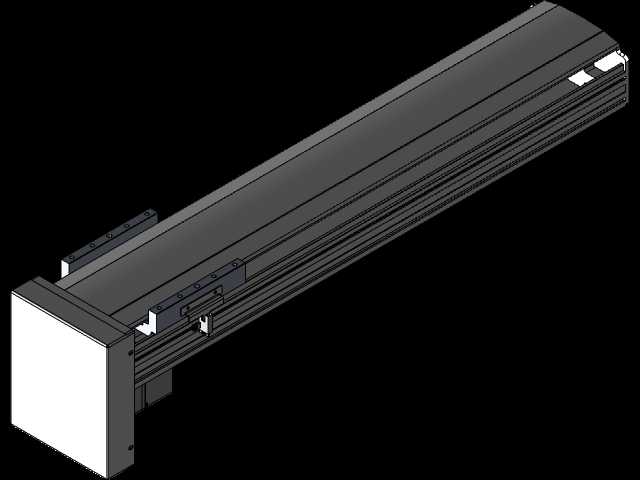

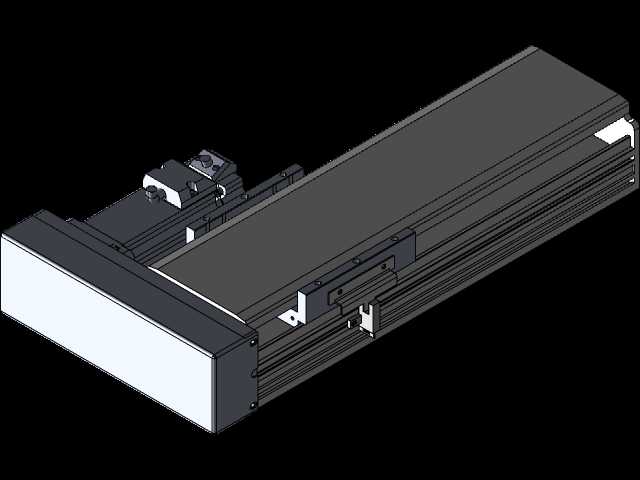

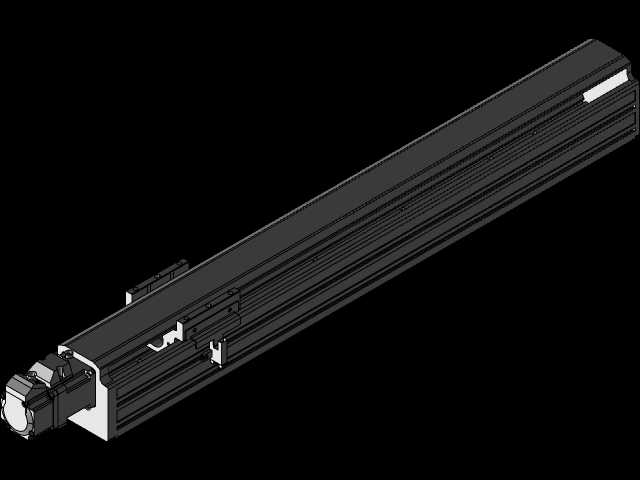

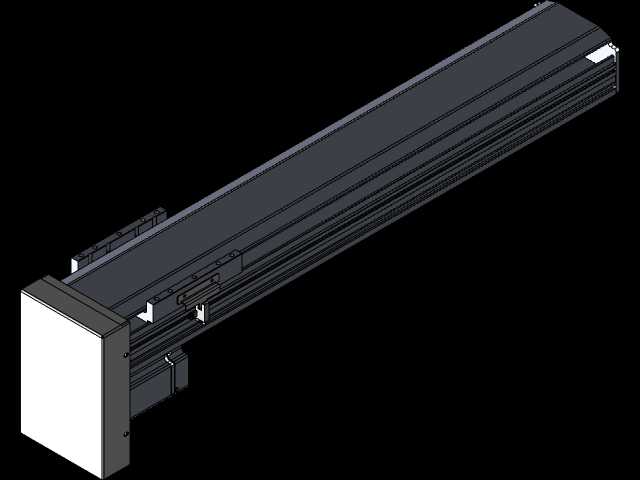

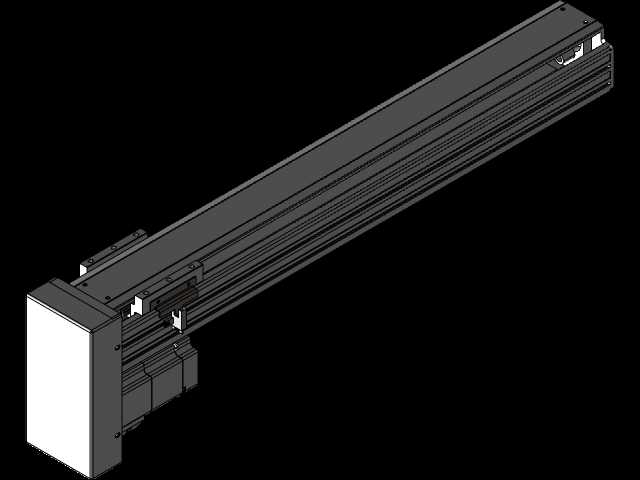

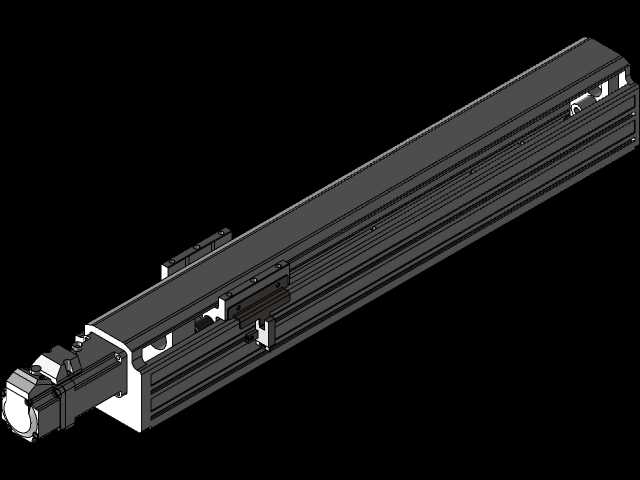

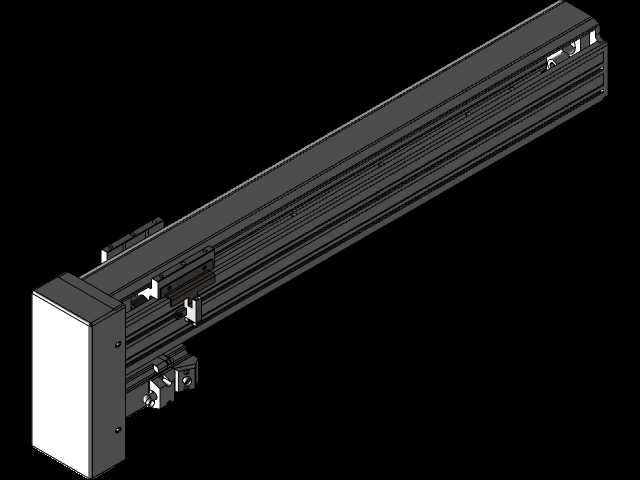

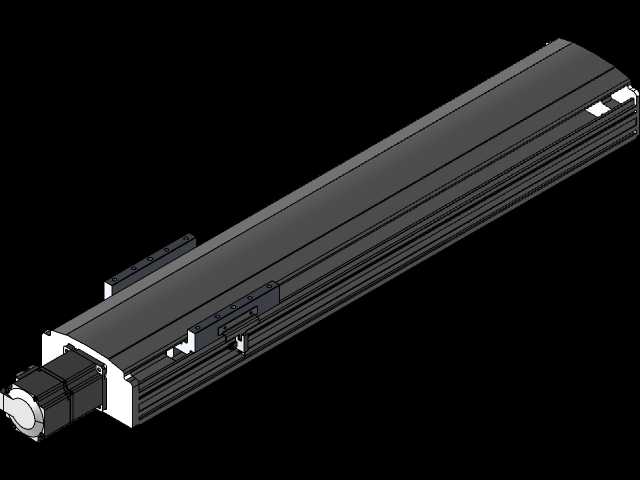

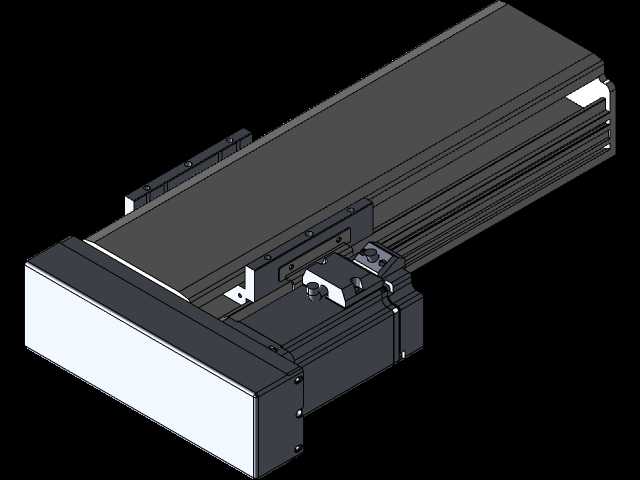

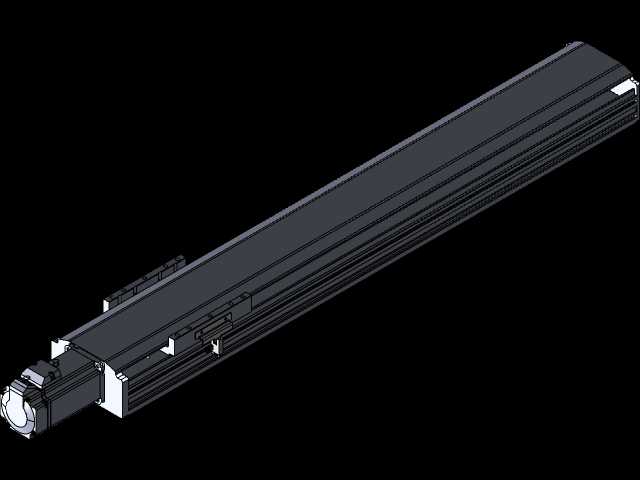

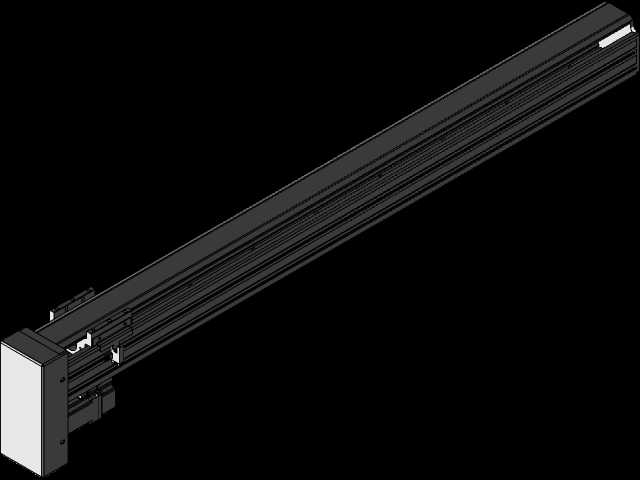

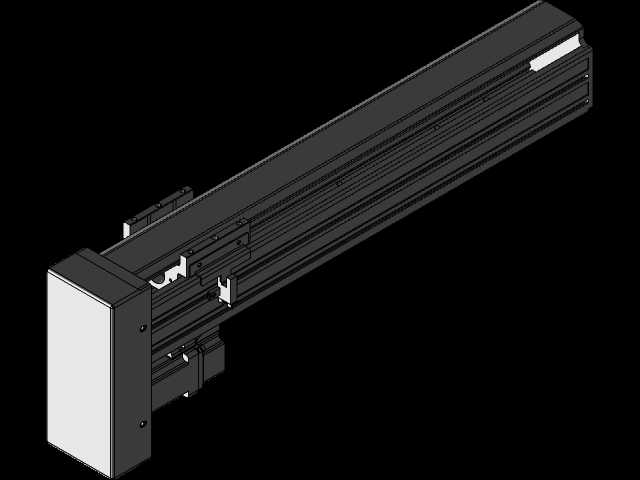

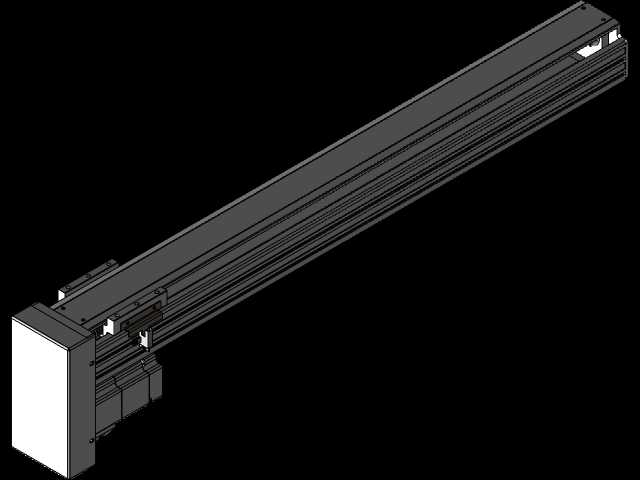

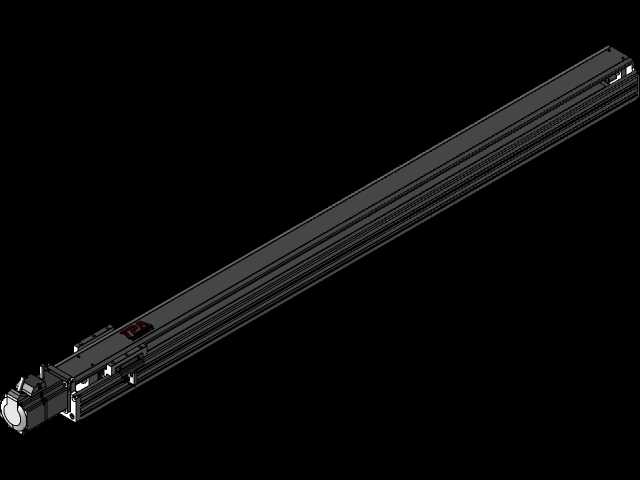

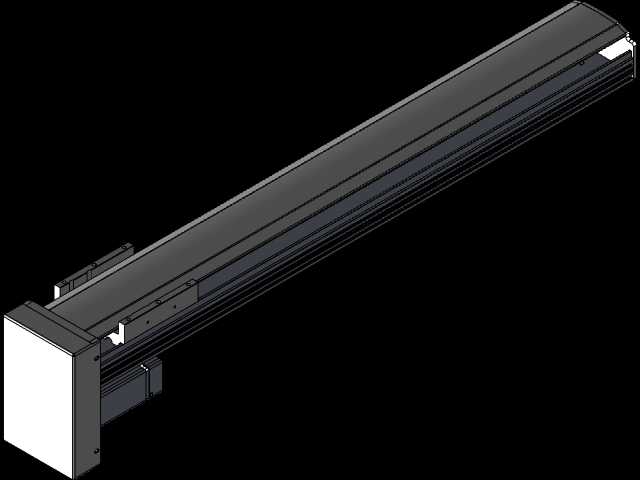

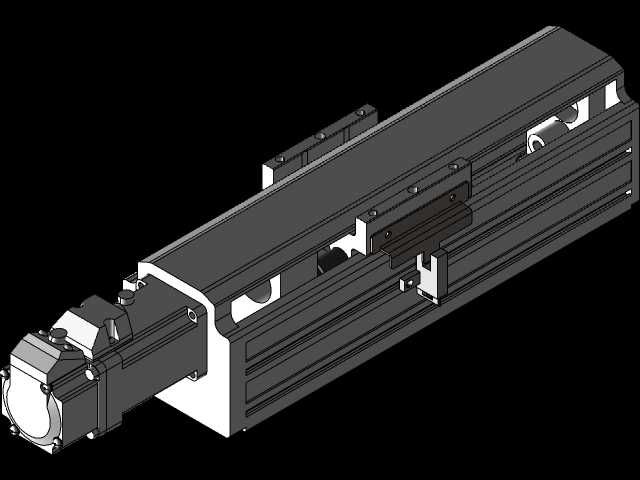

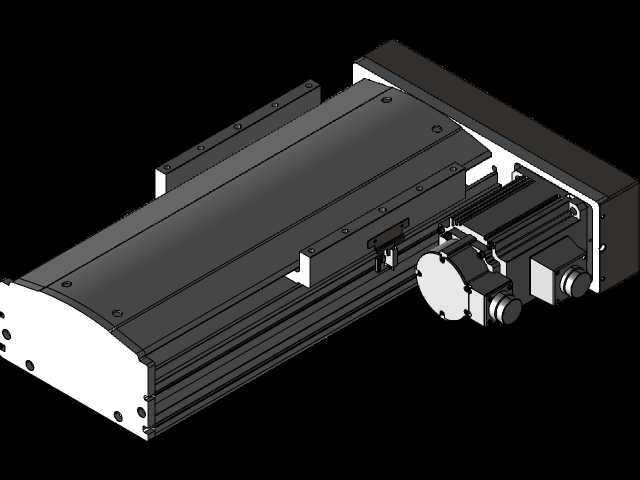

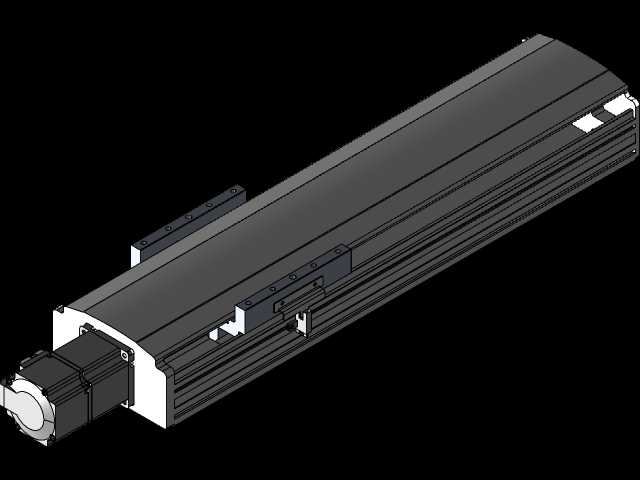

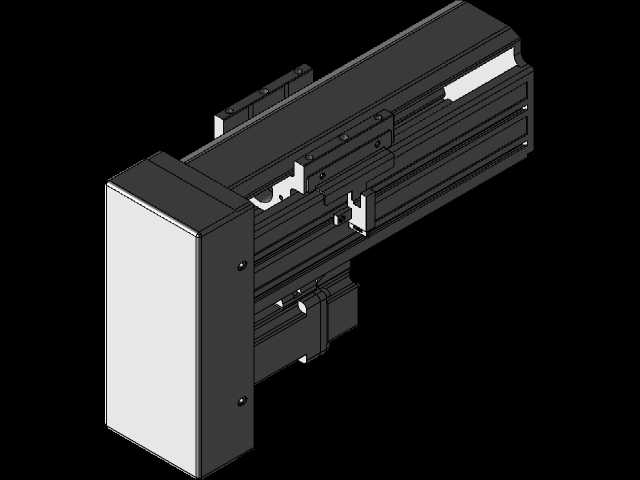

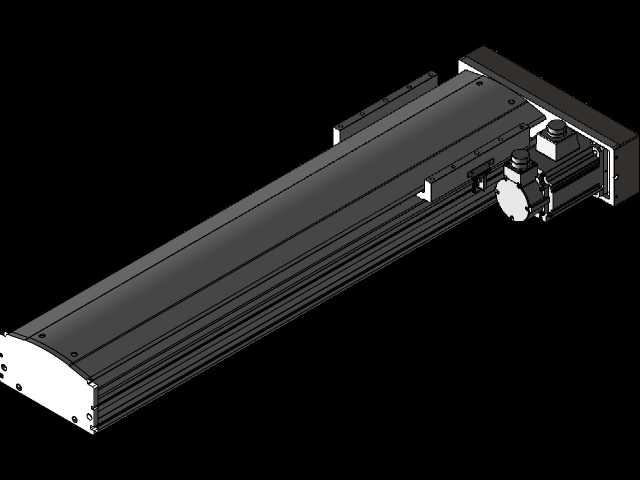

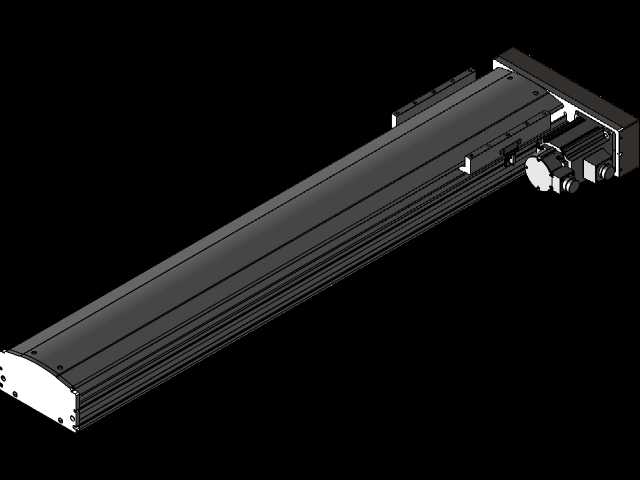

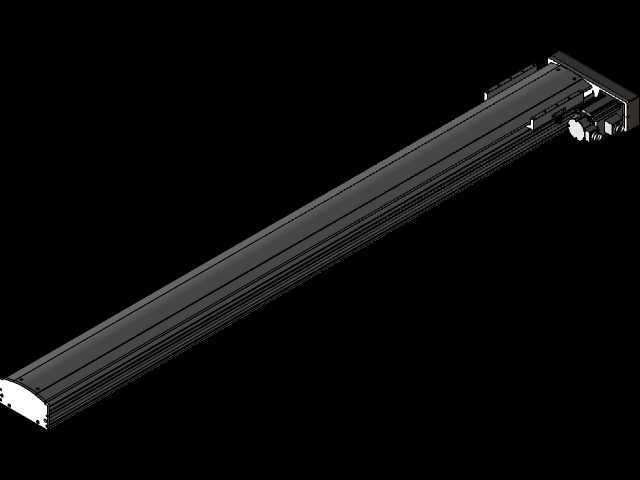

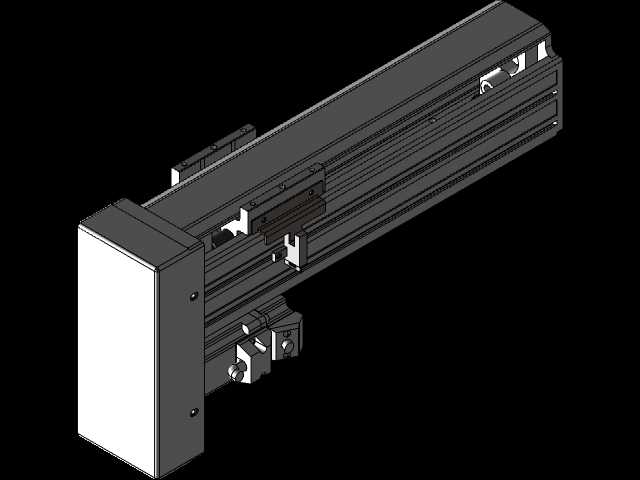

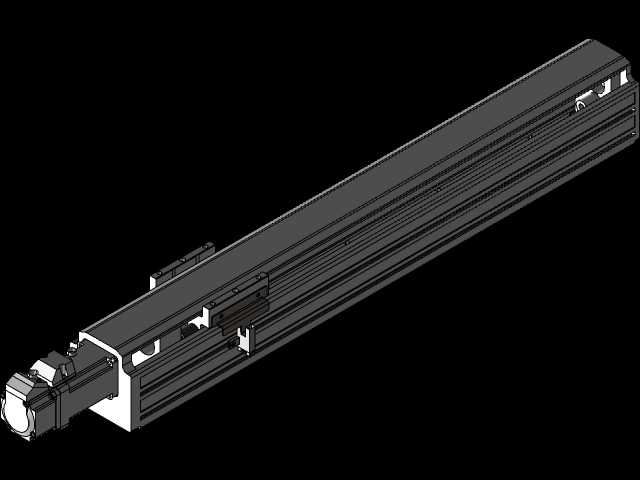

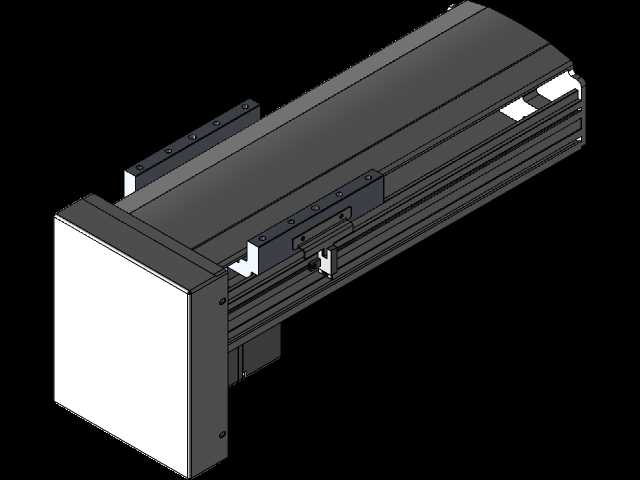

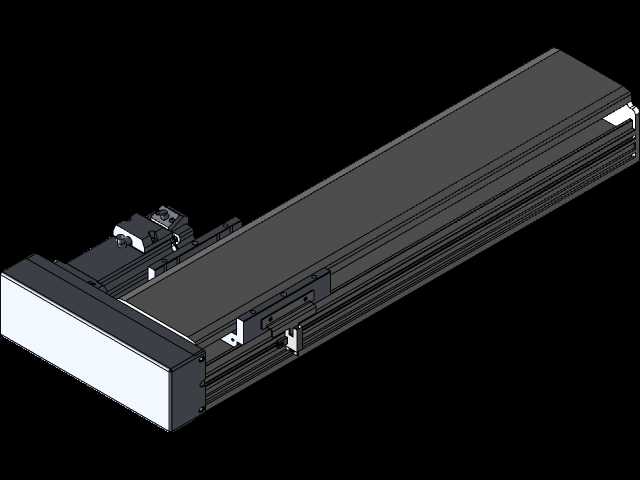

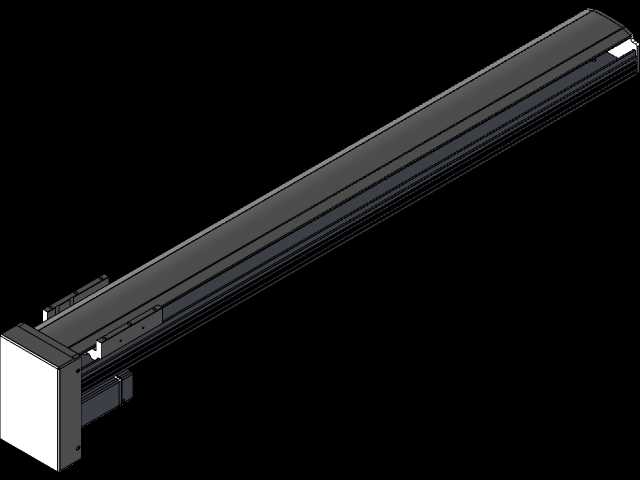

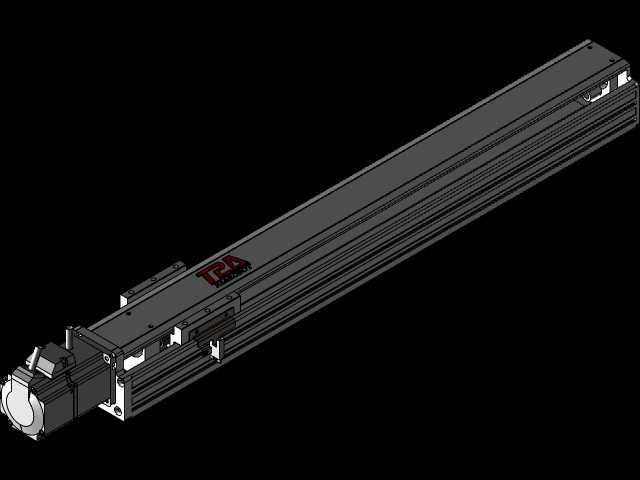

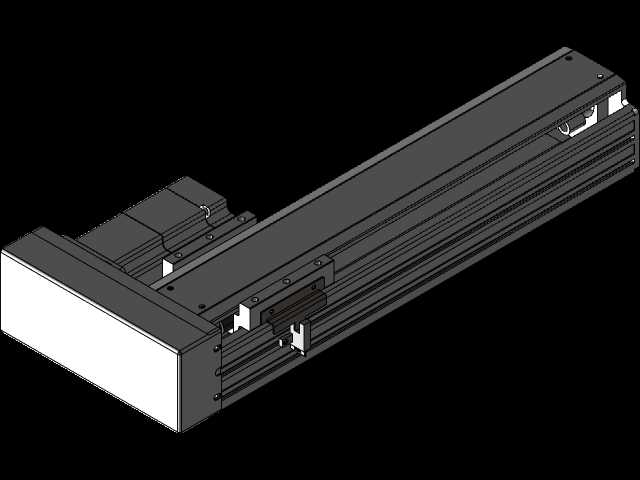

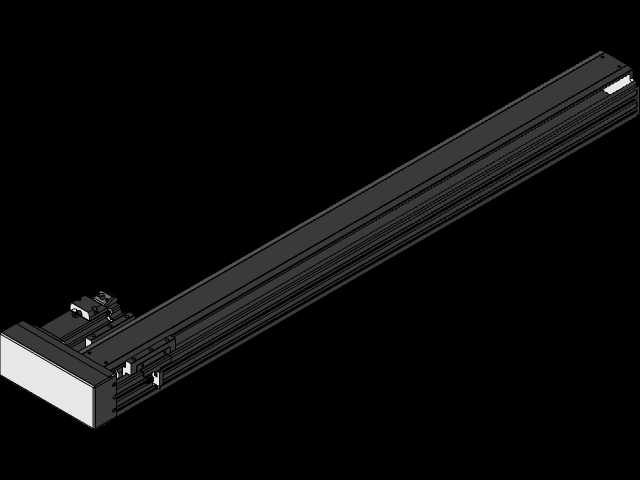

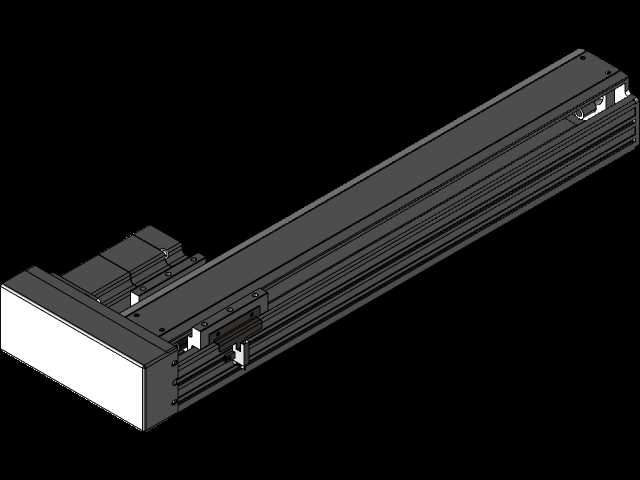

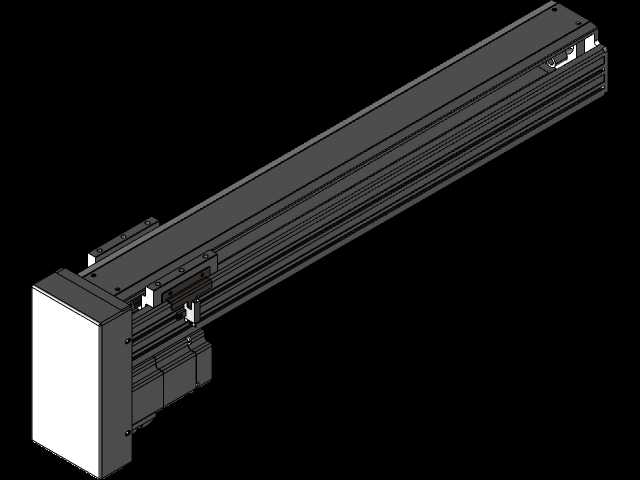

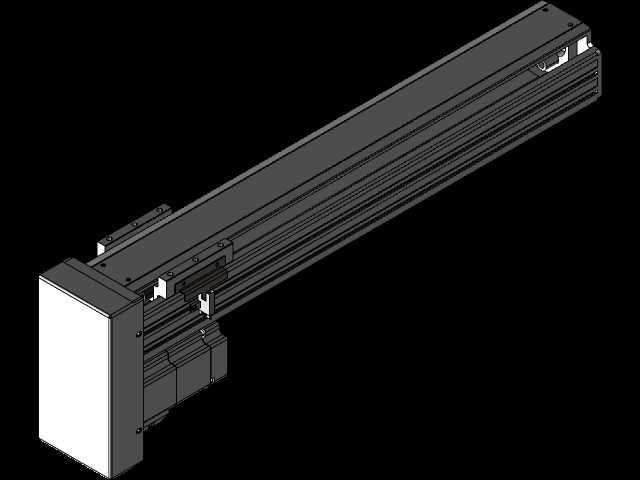

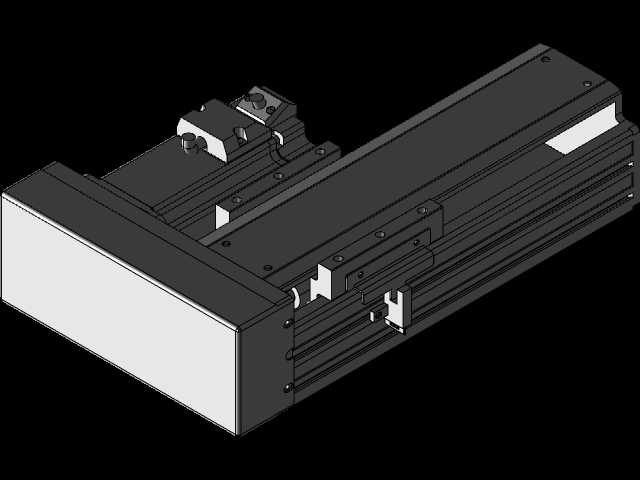

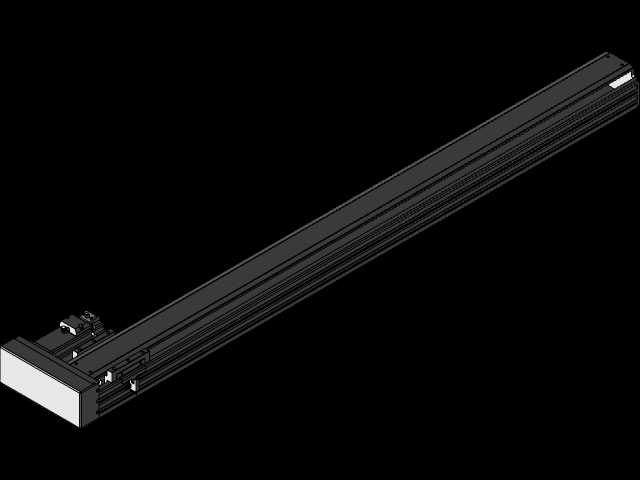

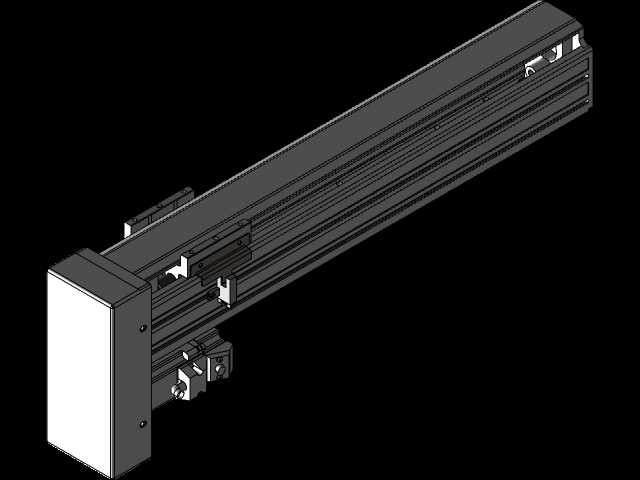

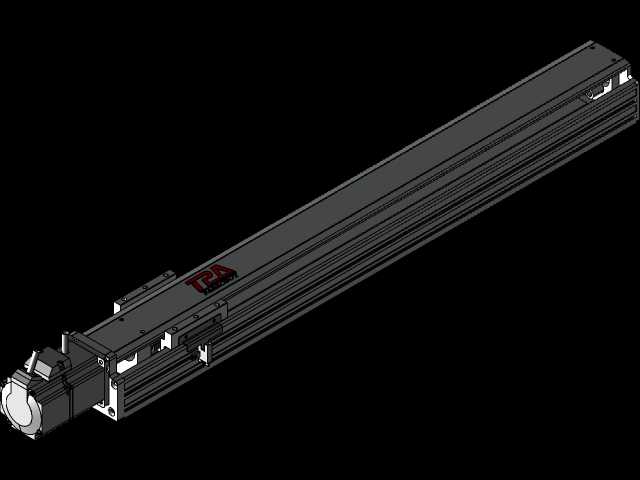

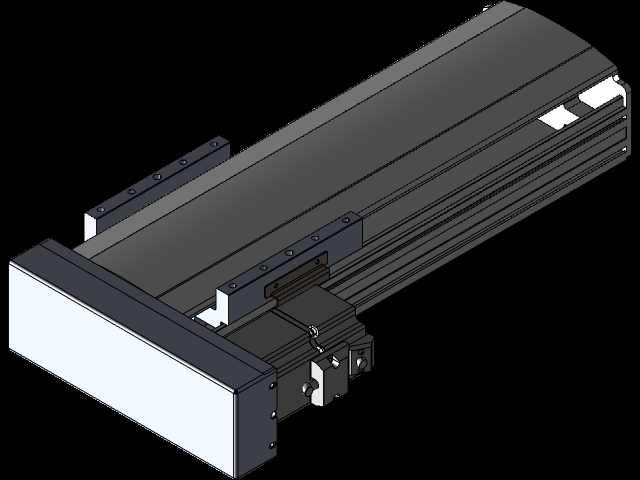

HNR系列滚珠丝杠直线滑动执行机构结构

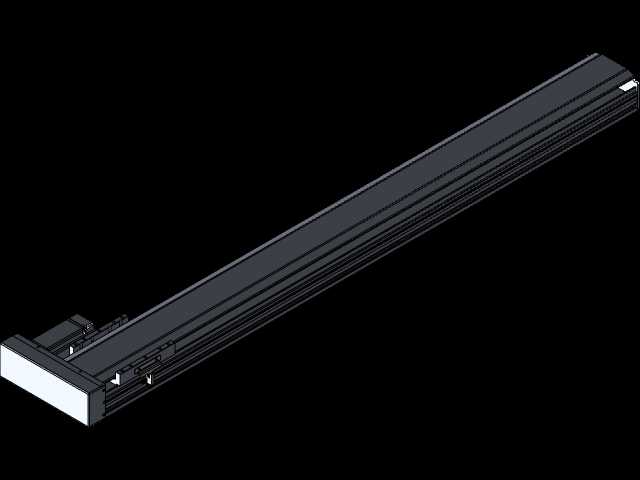

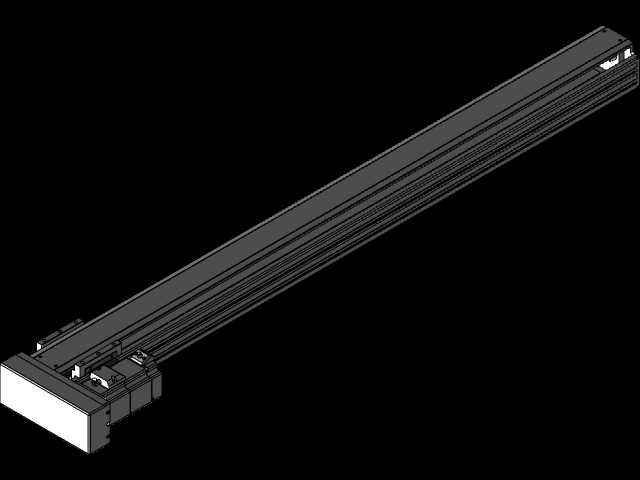

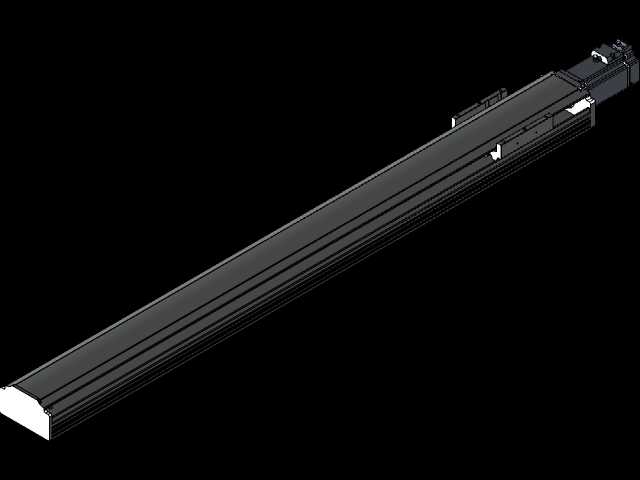

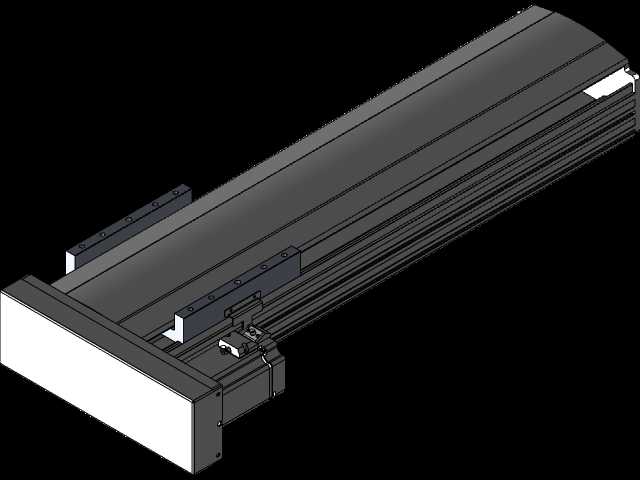

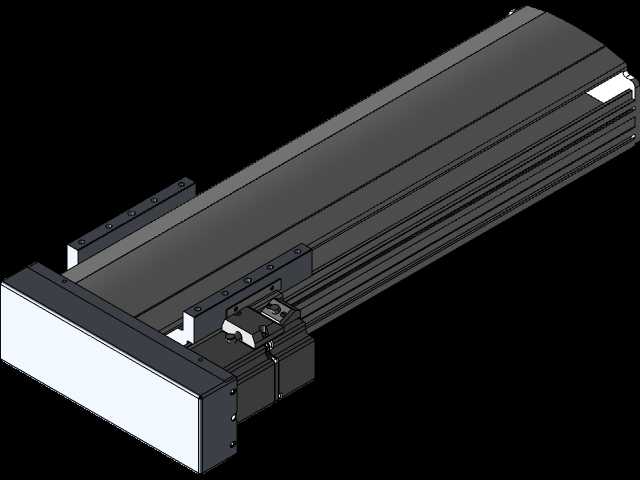

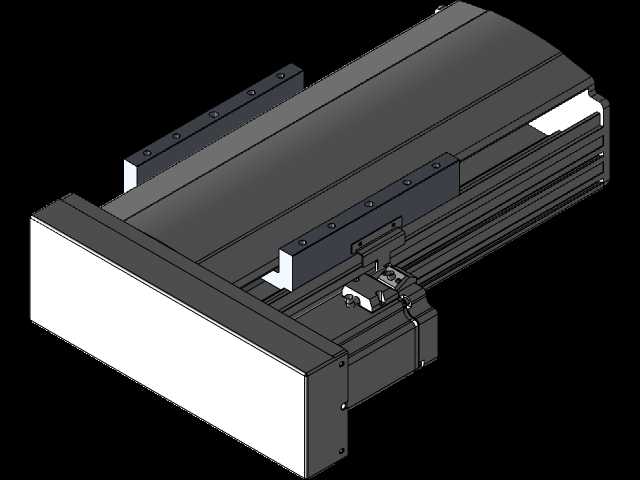

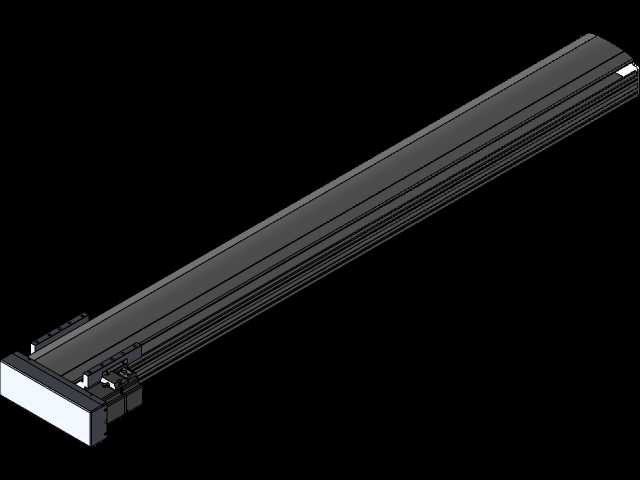

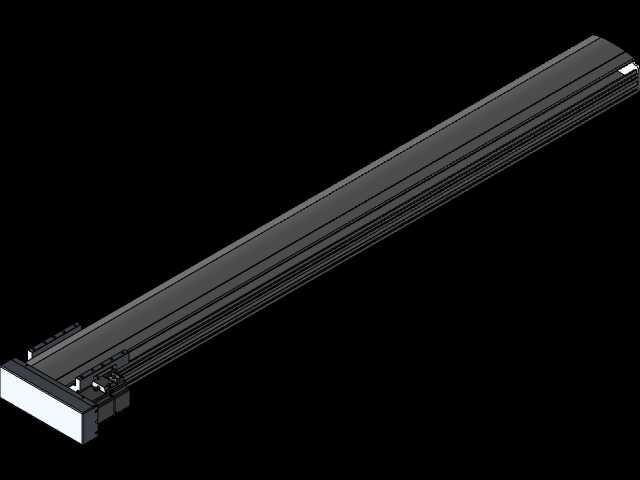

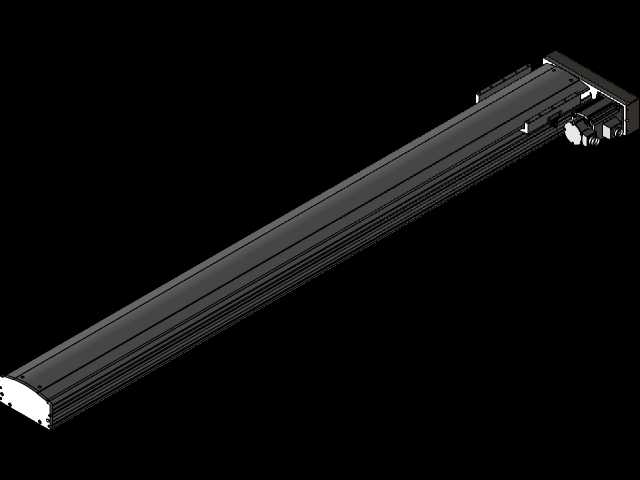

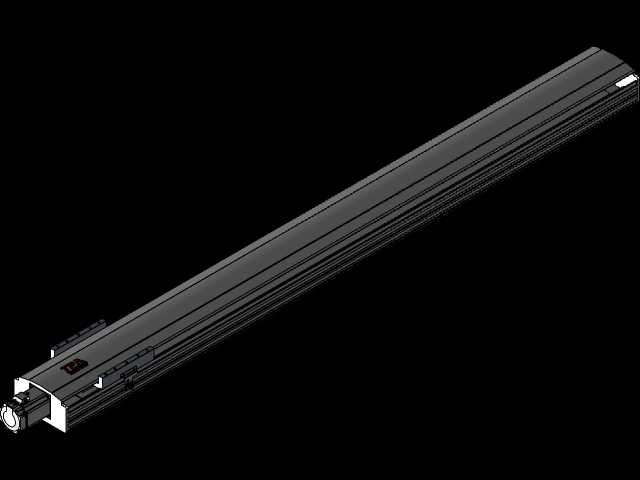

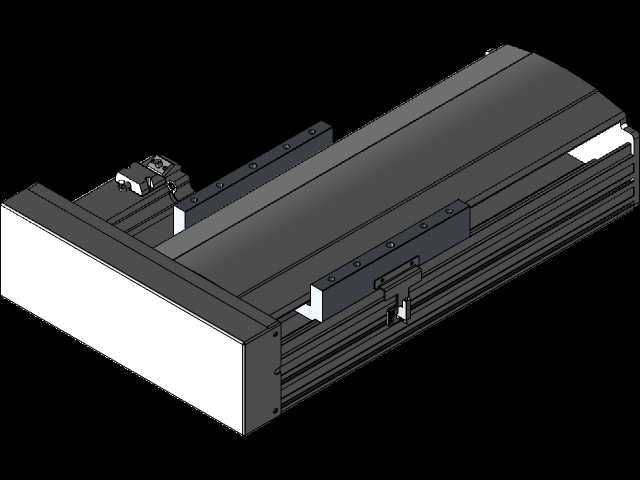

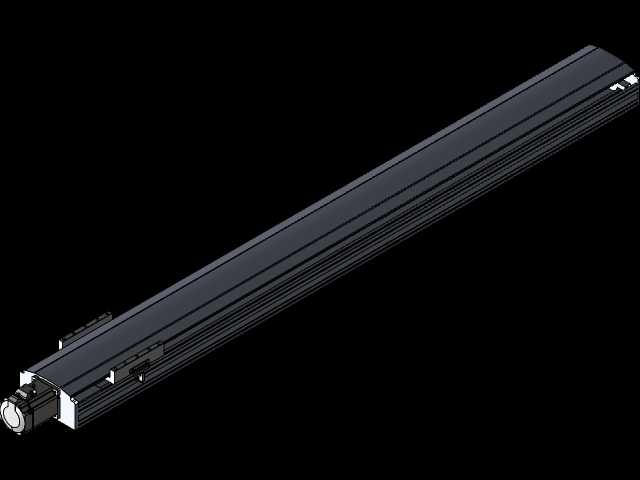

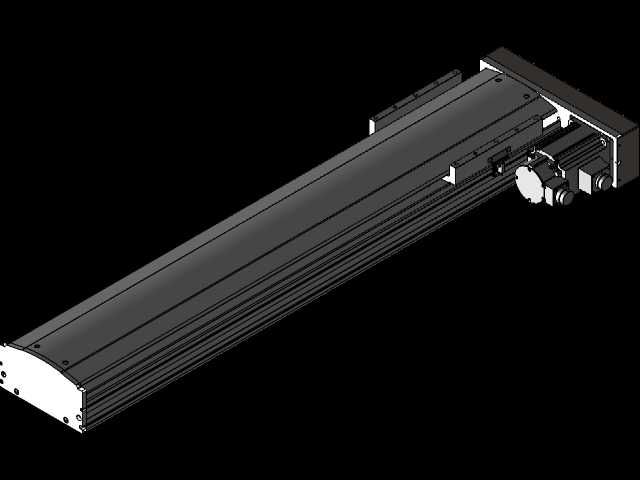

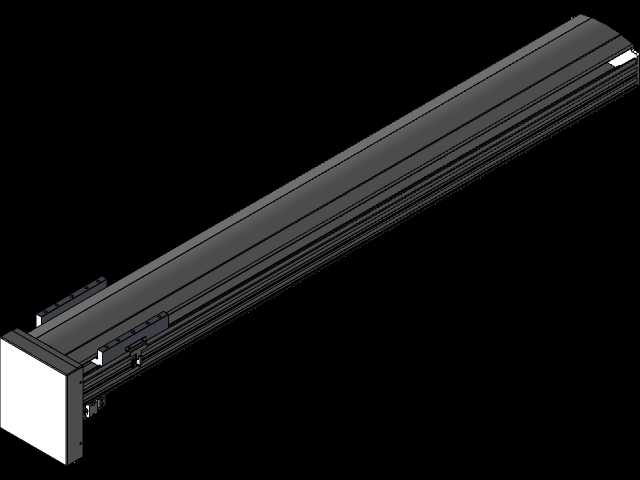

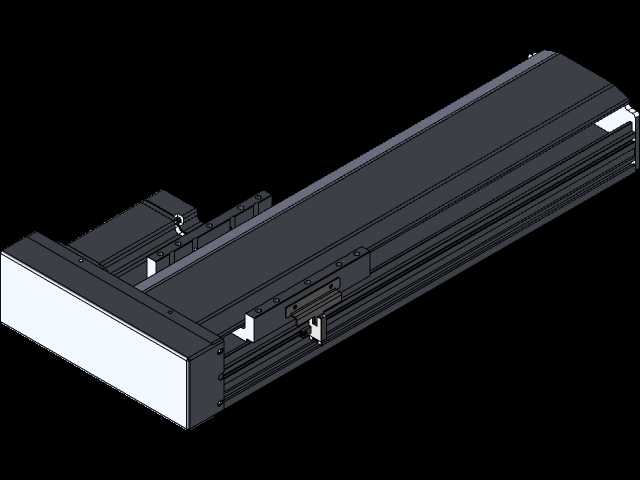

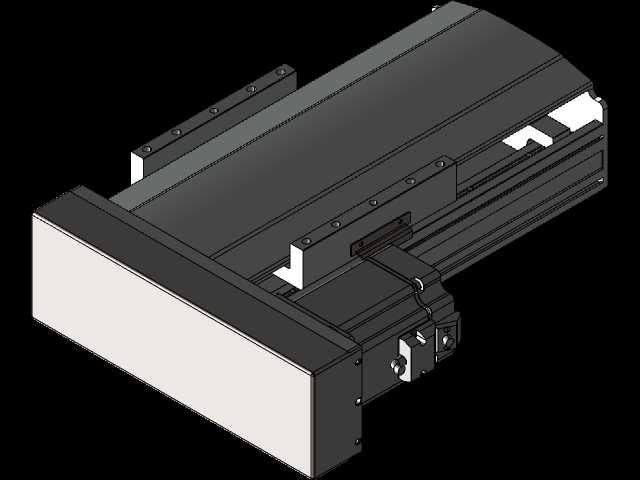

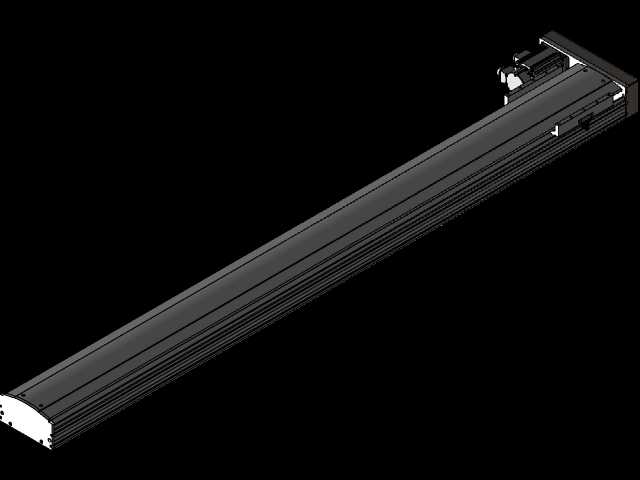

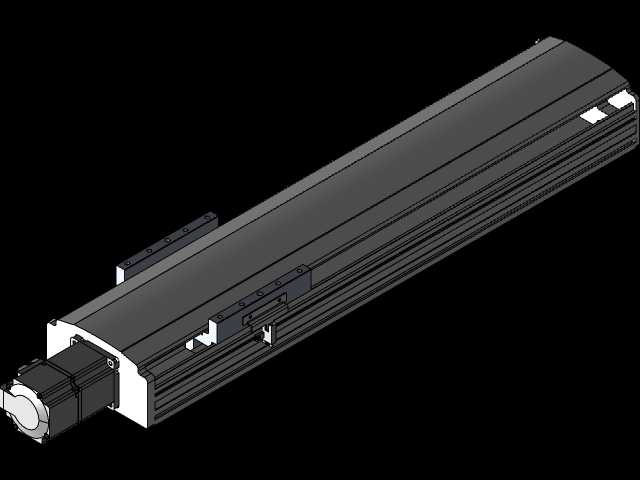

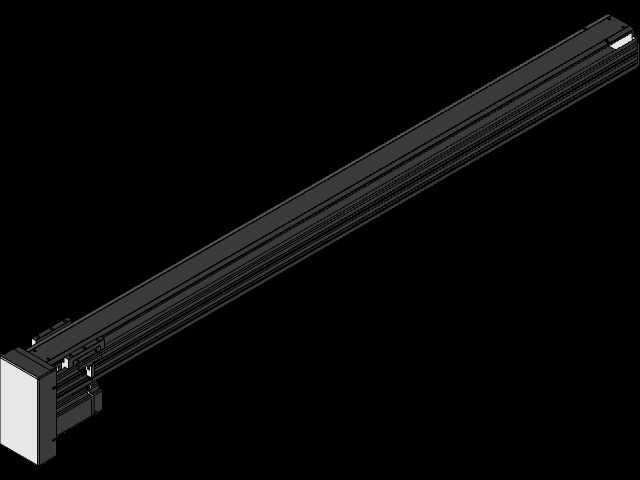

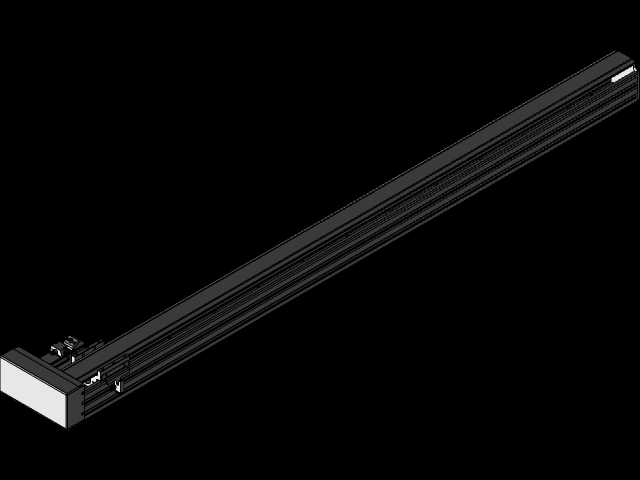

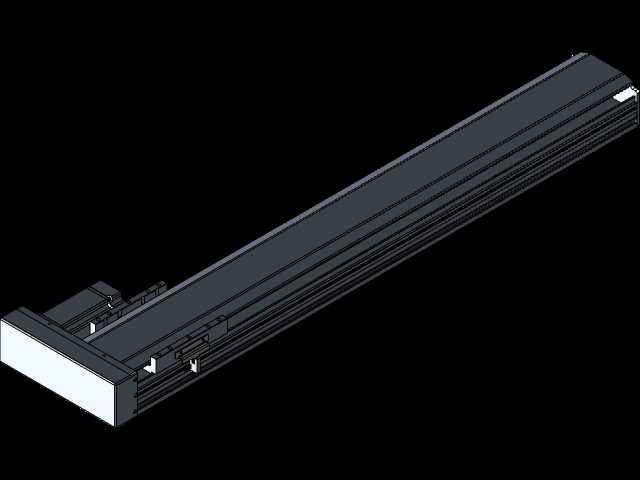

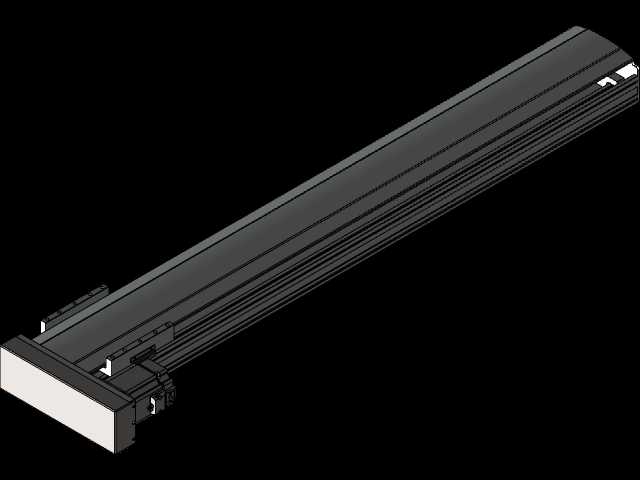

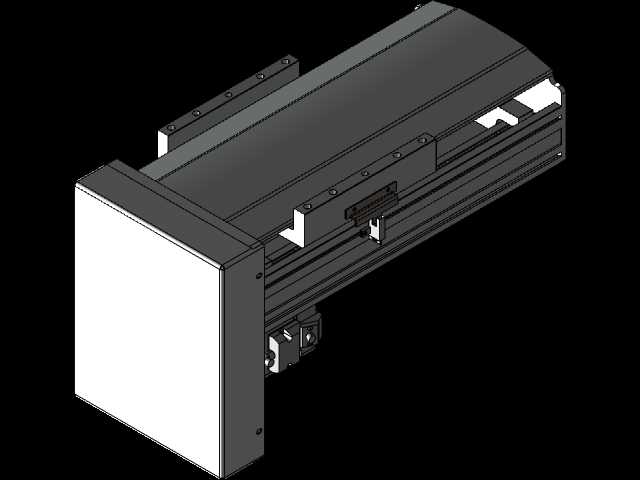

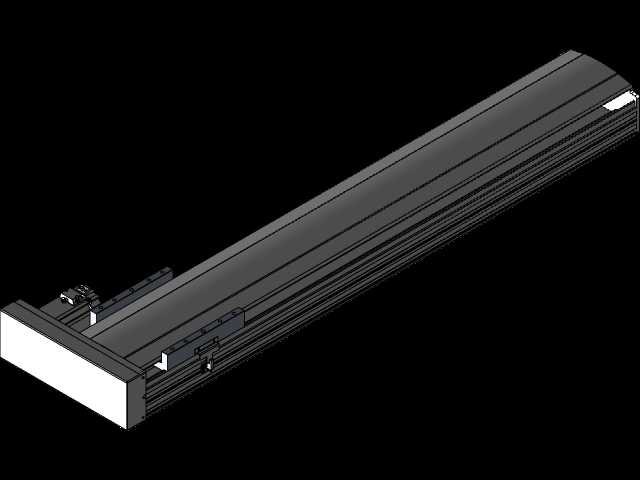

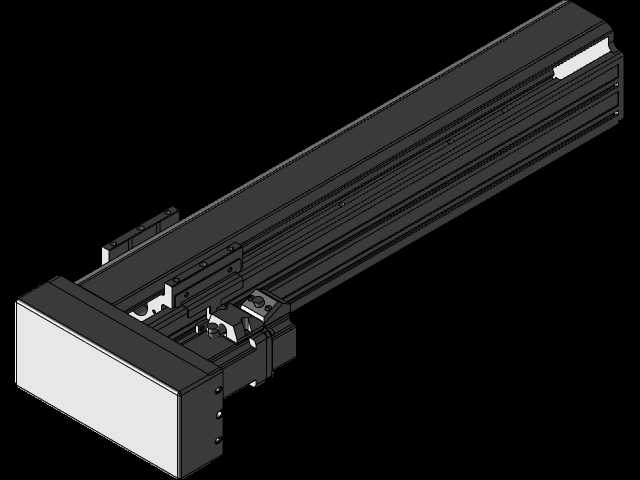

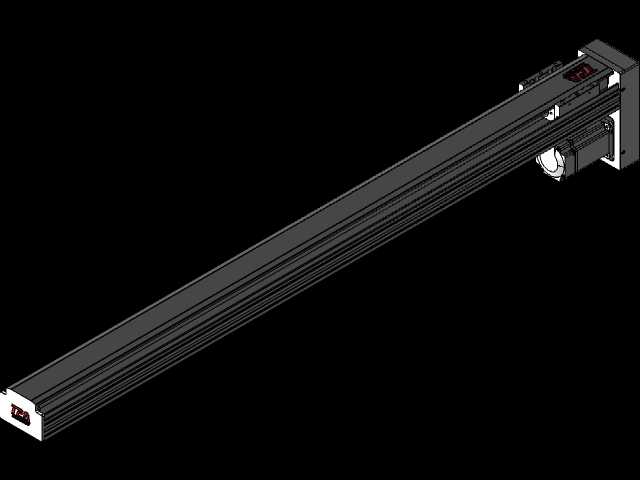

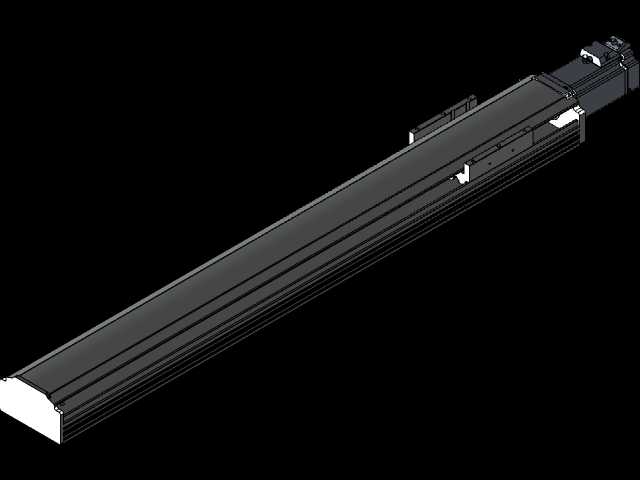

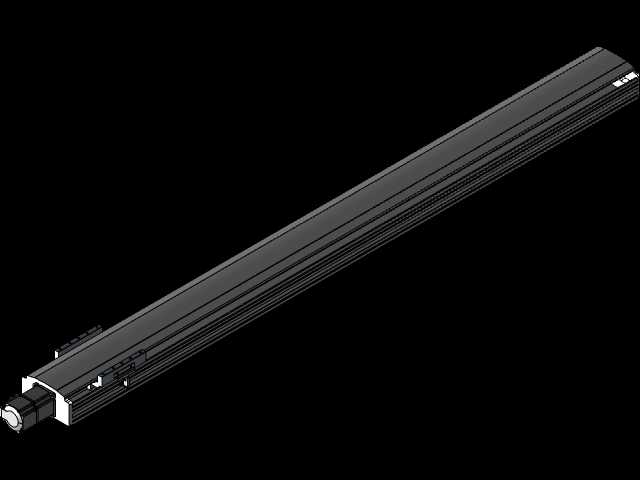

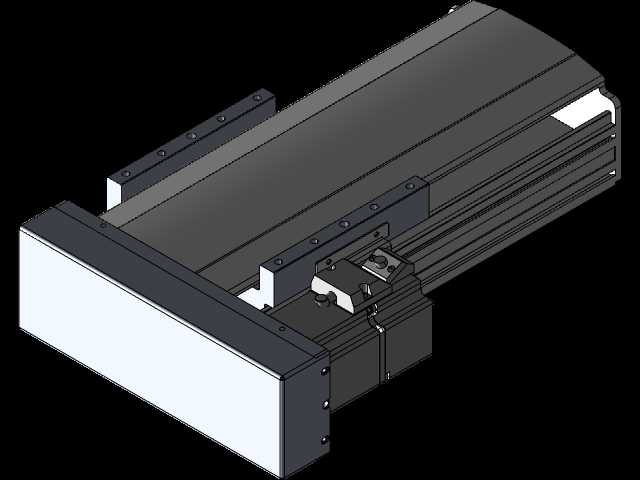

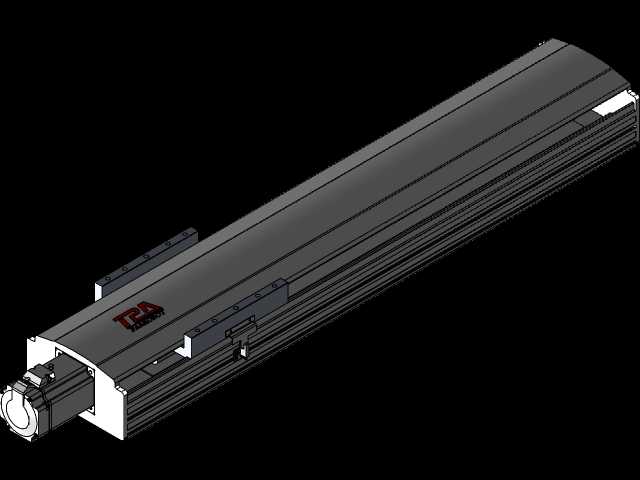

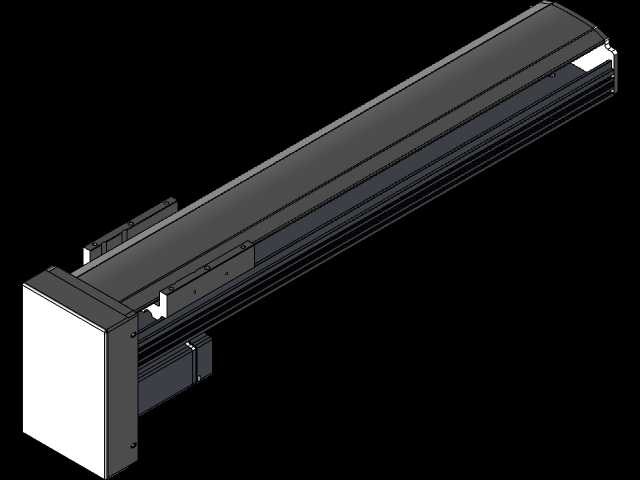

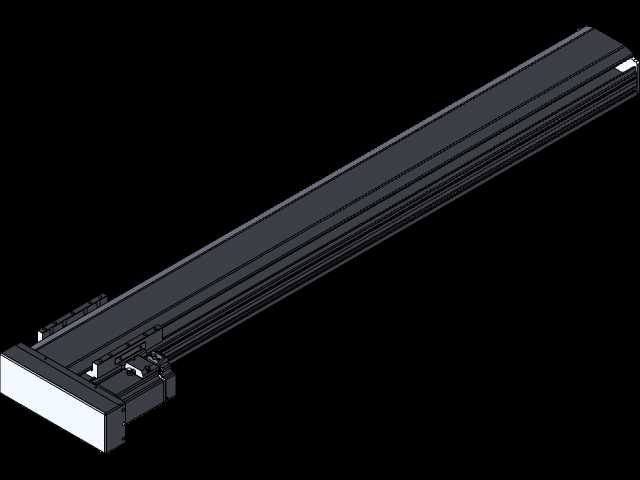

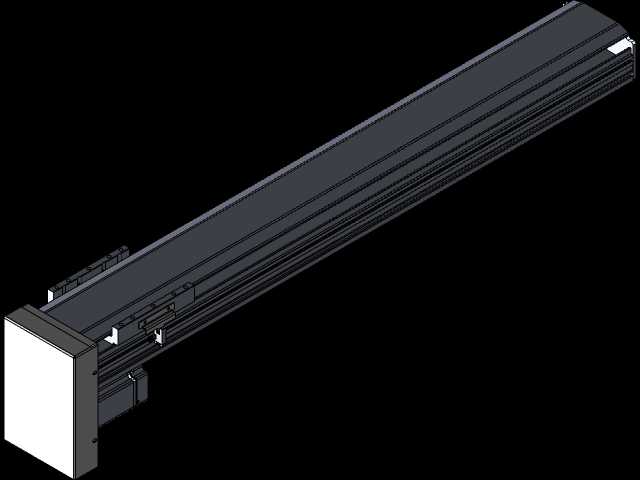

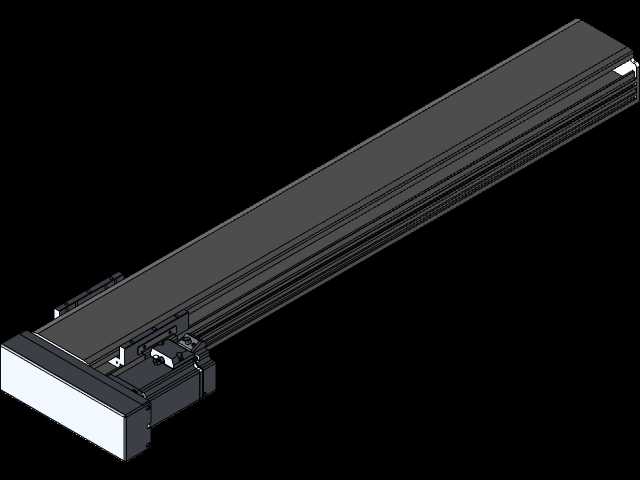

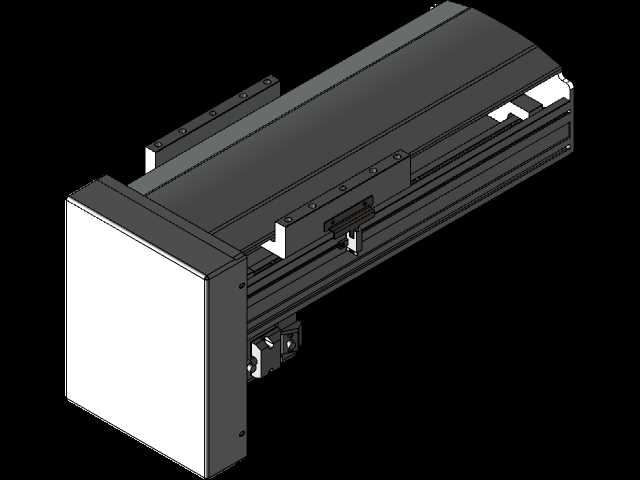

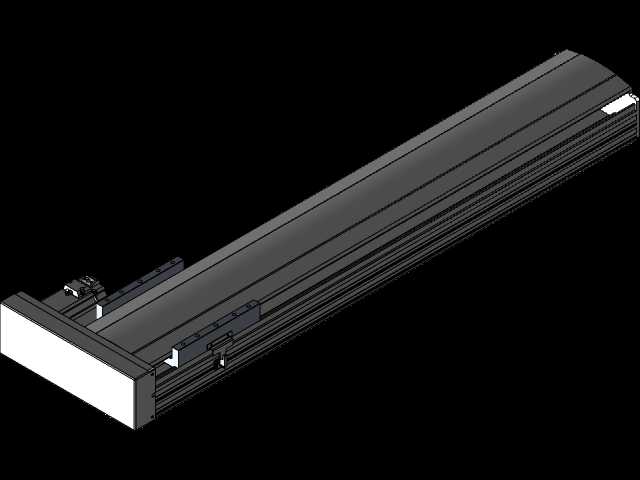

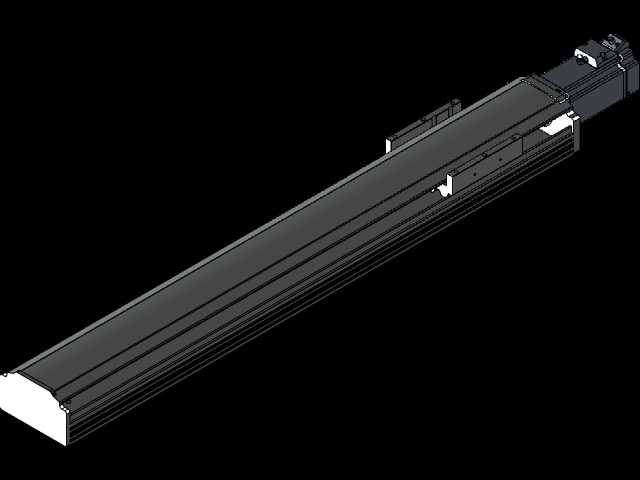

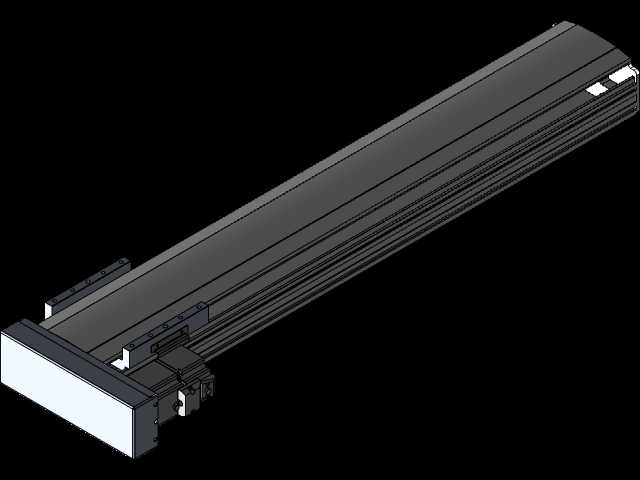

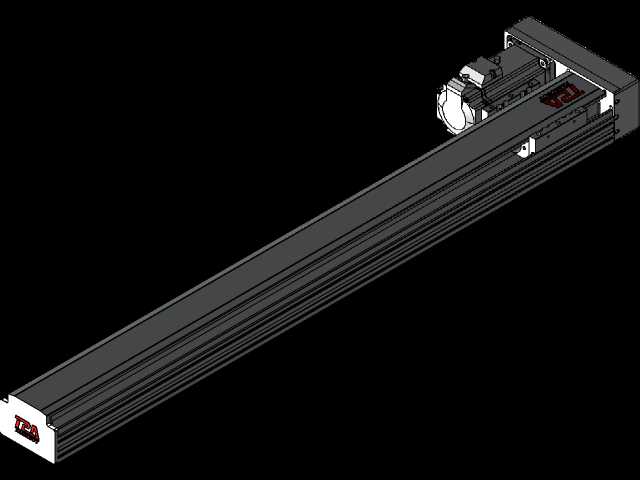

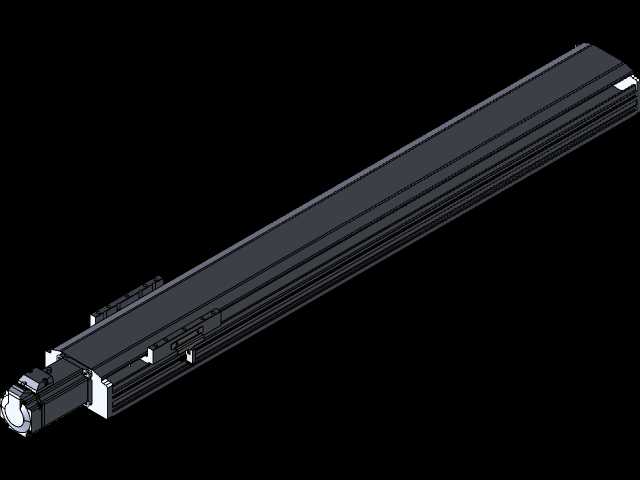

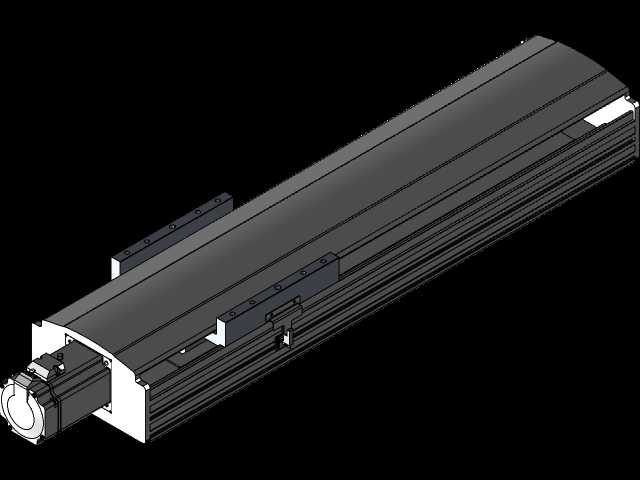

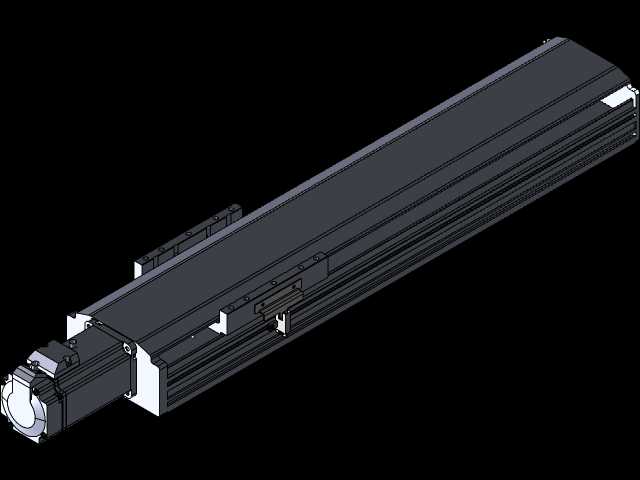

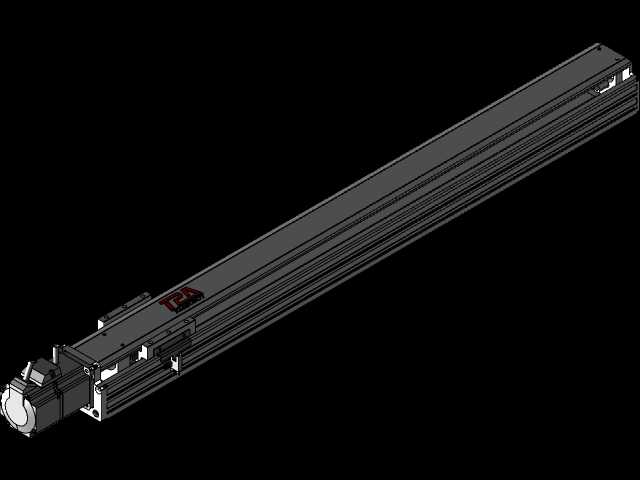

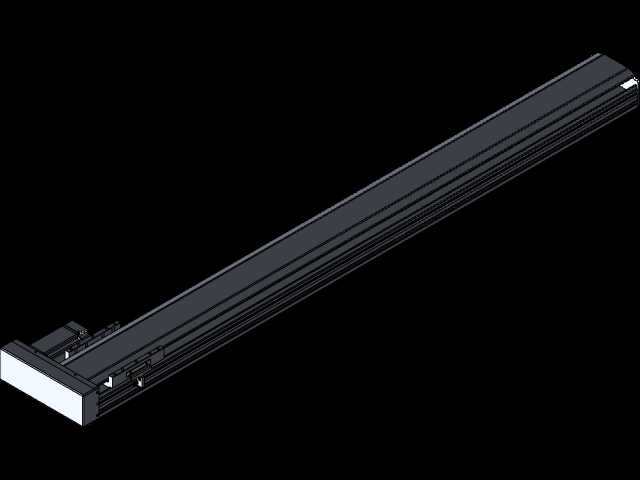

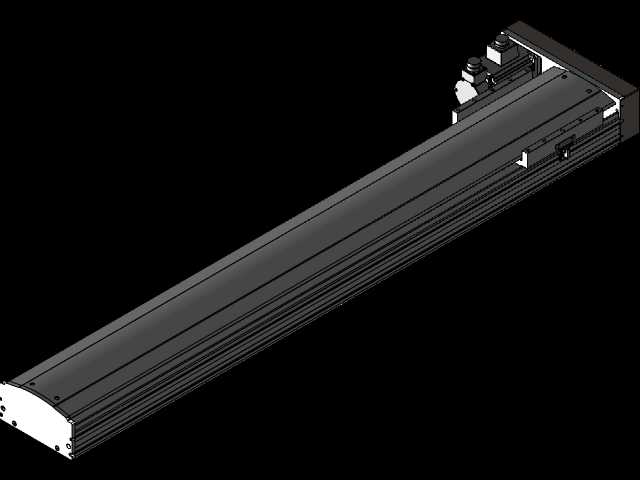

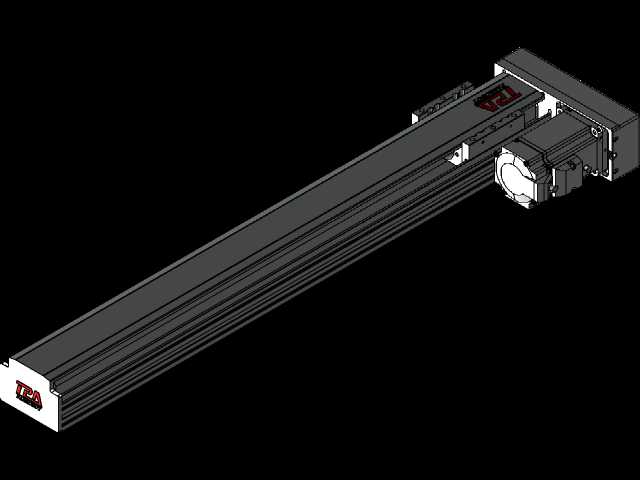

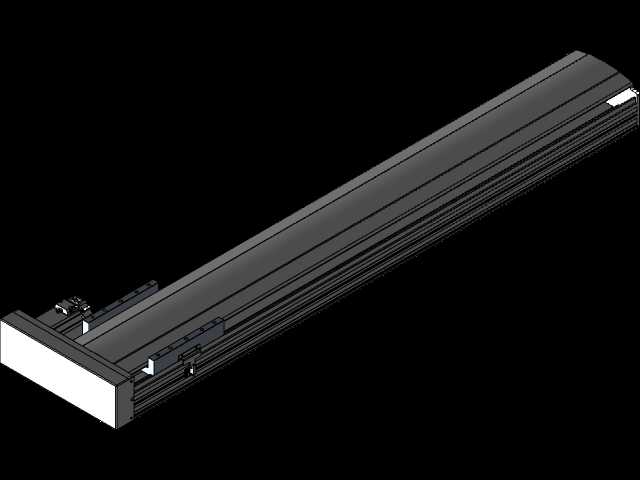

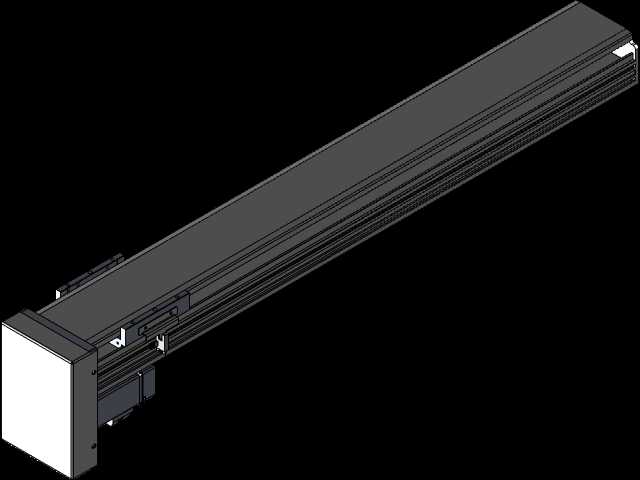

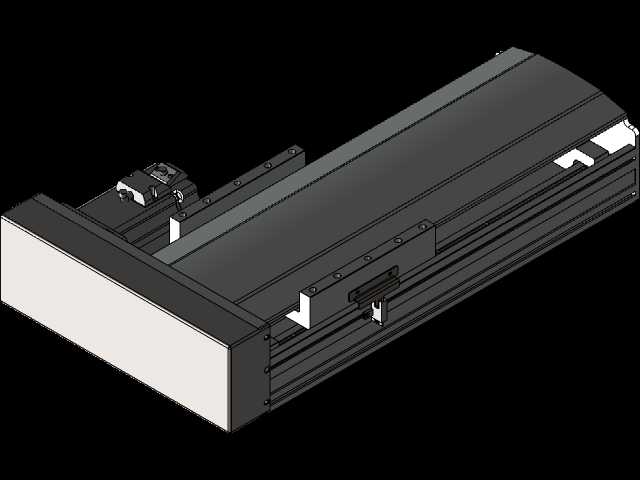

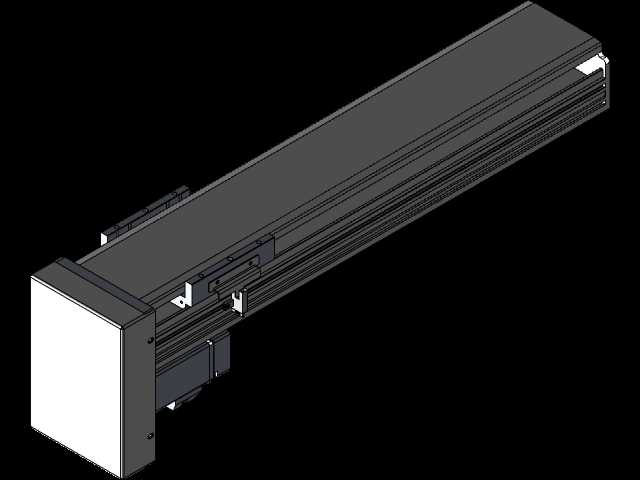

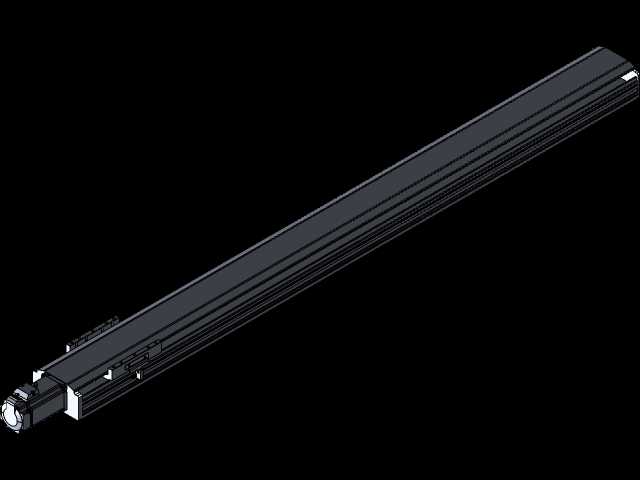

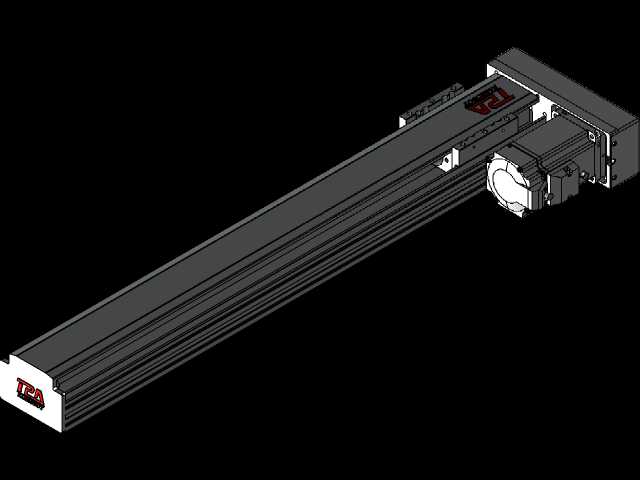

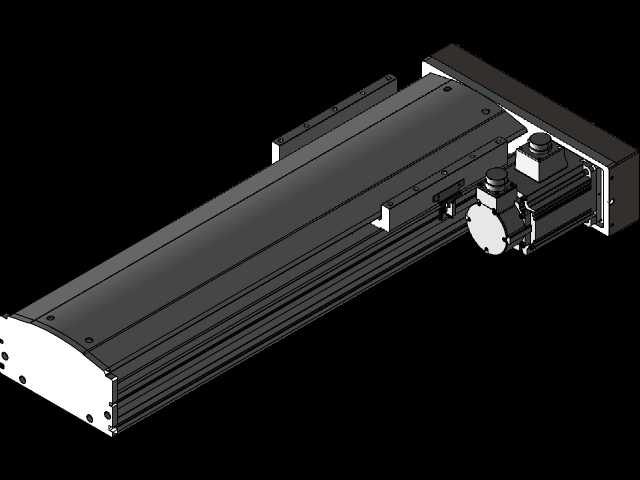

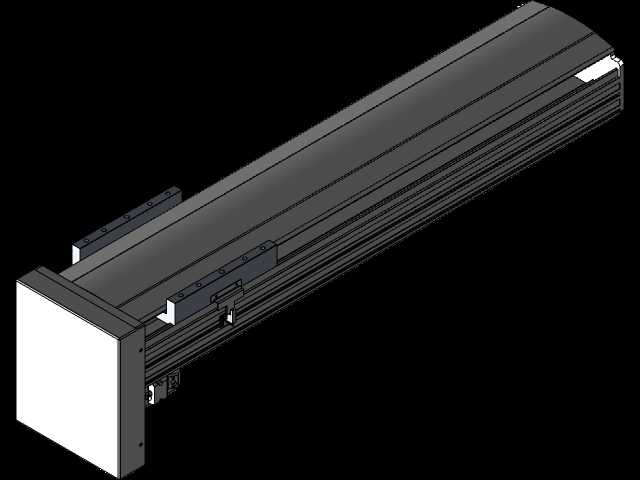

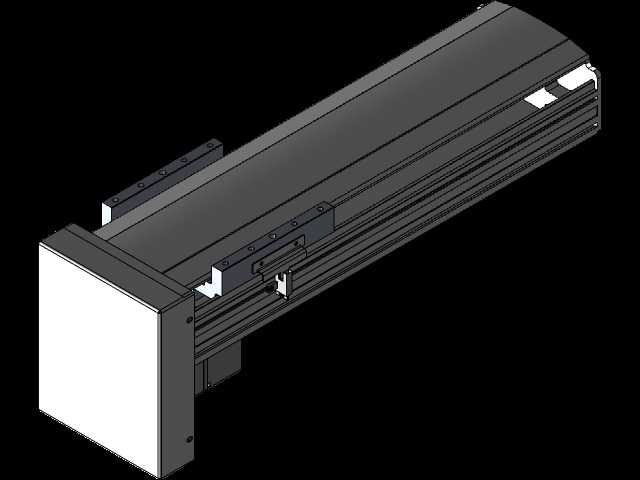

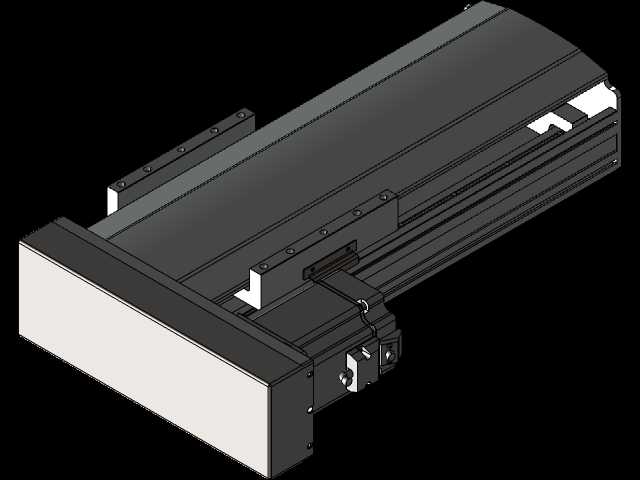

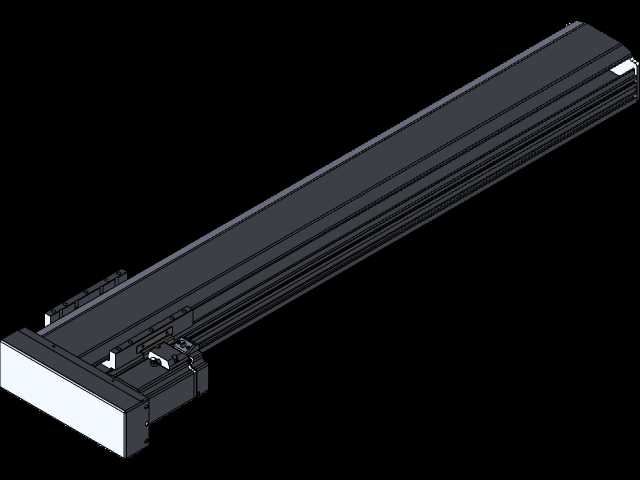

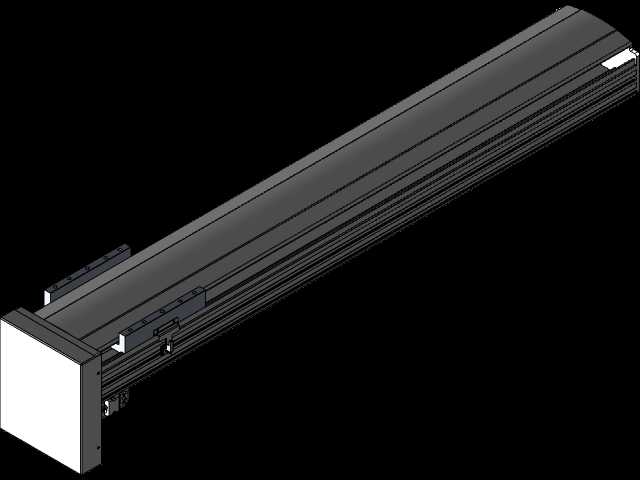

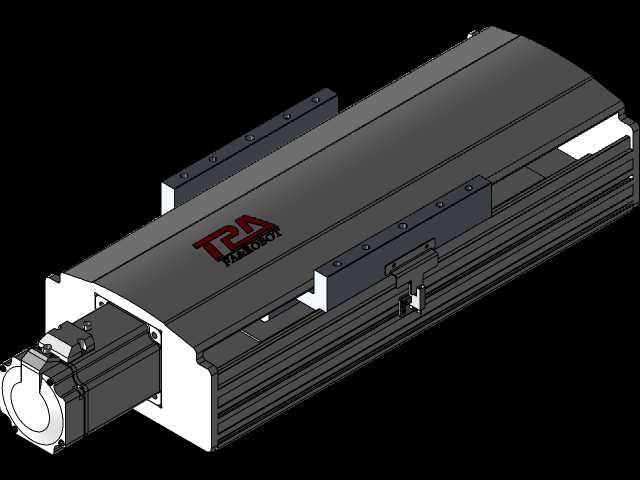

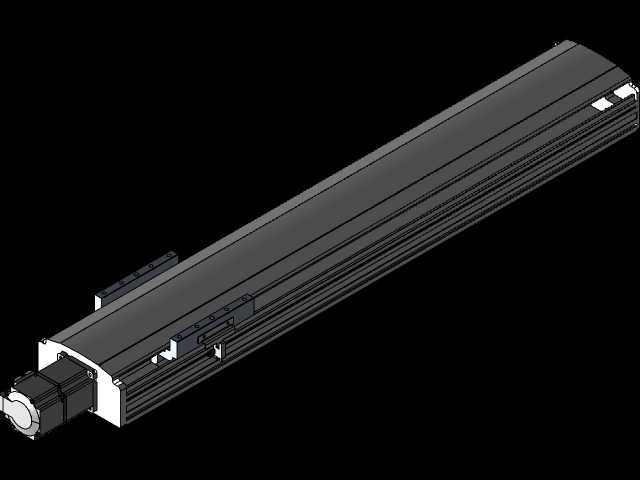

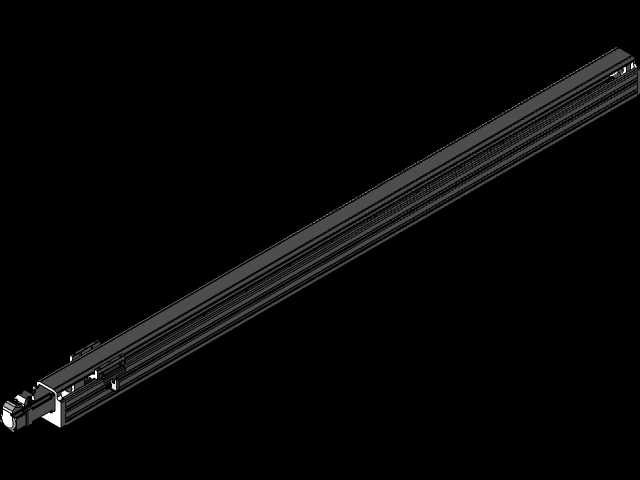

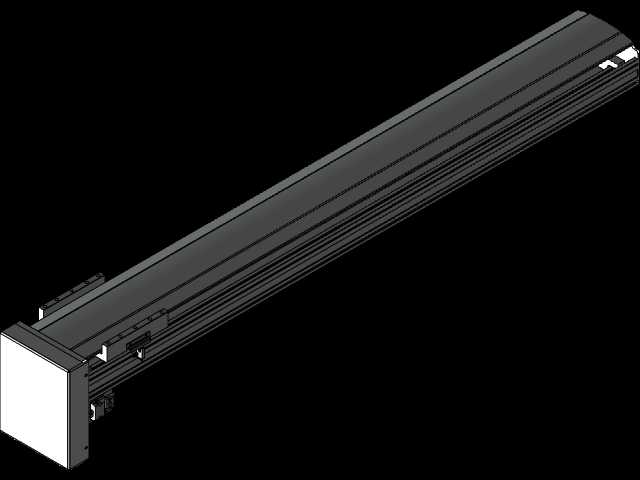

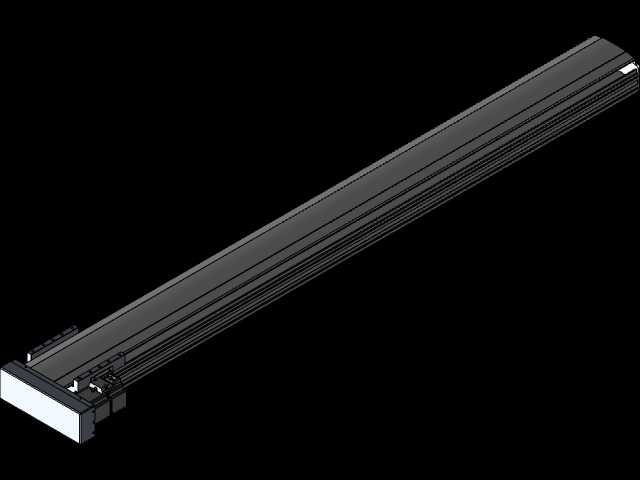

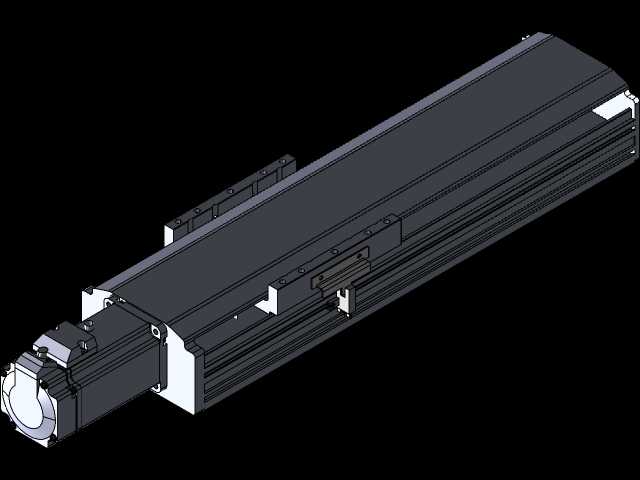

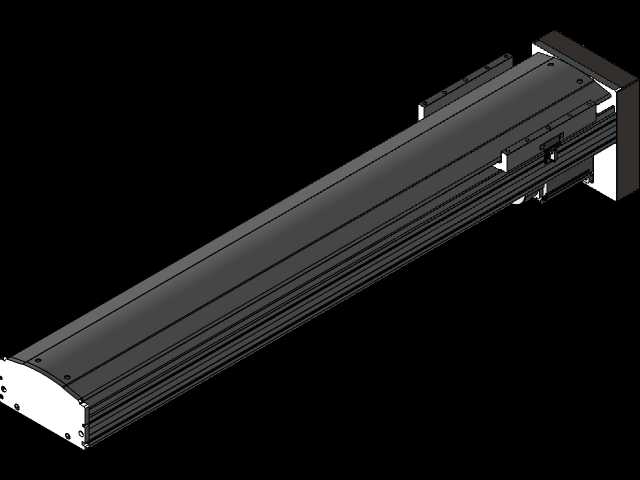

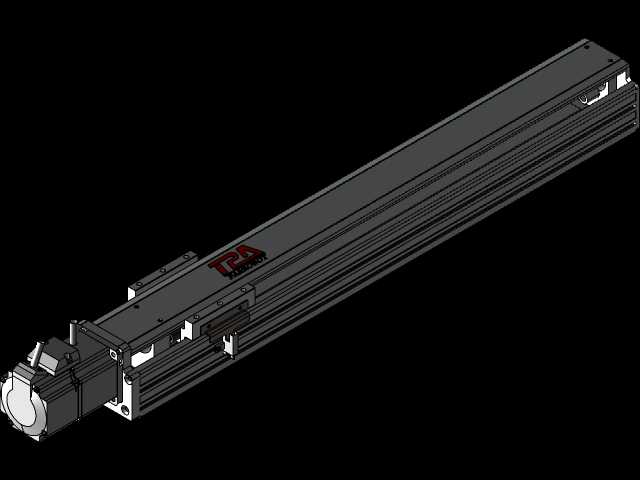

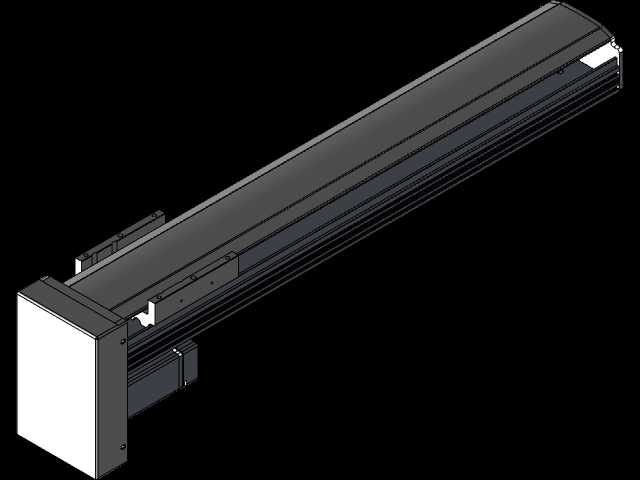

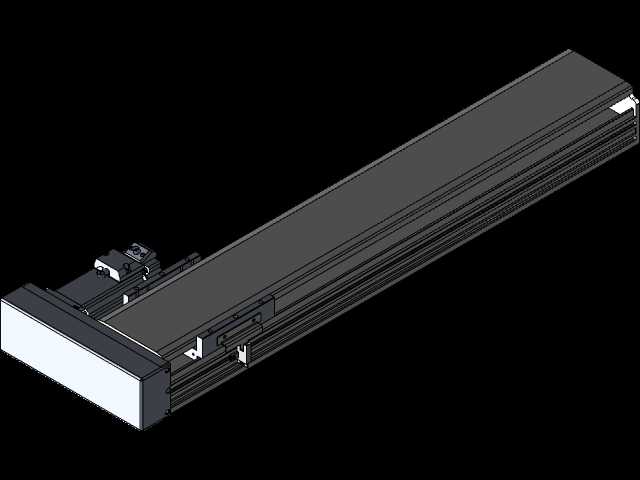

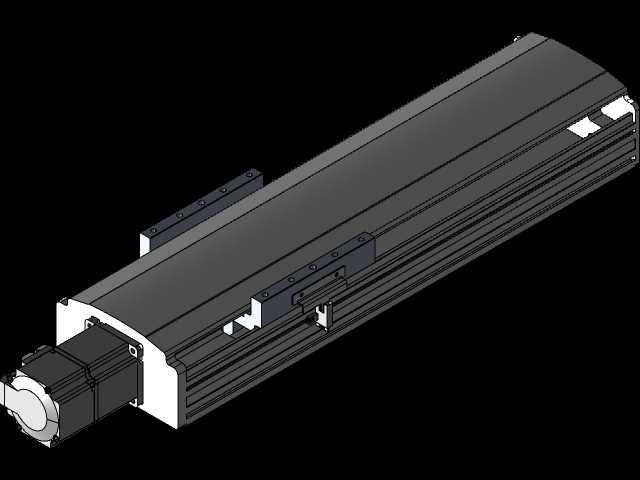

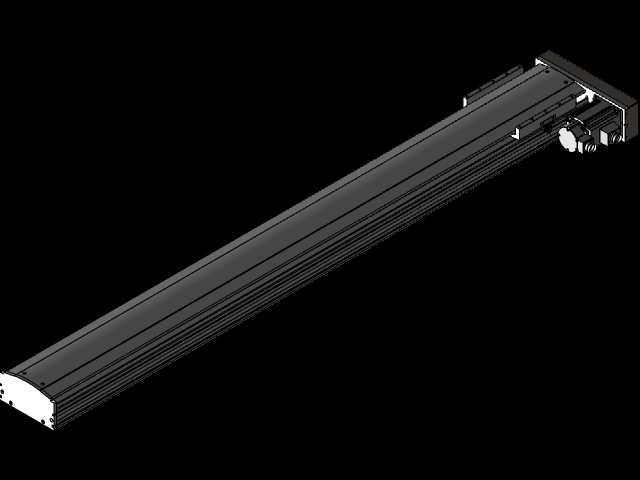

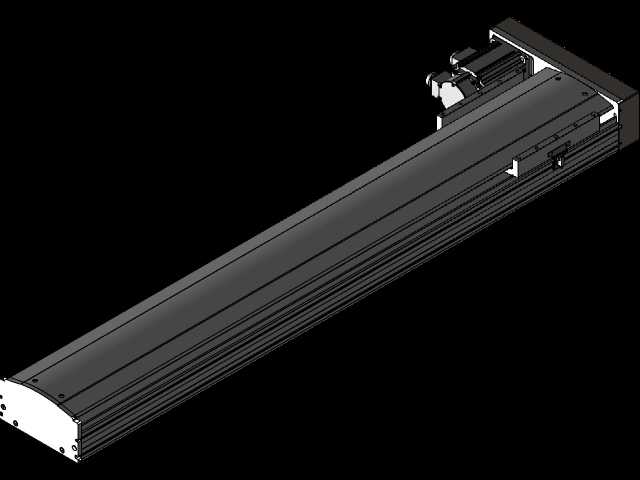

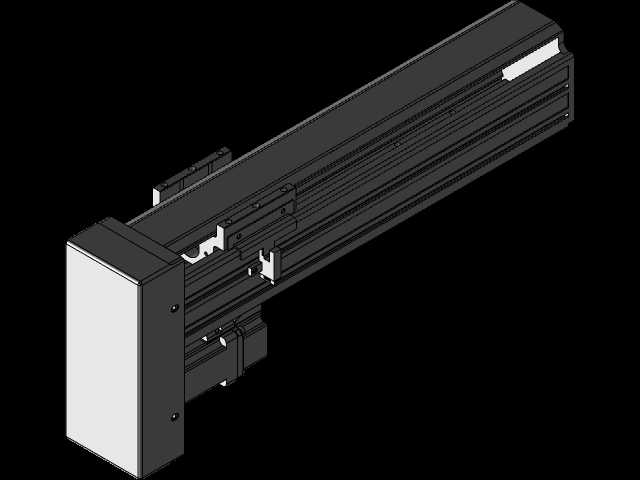

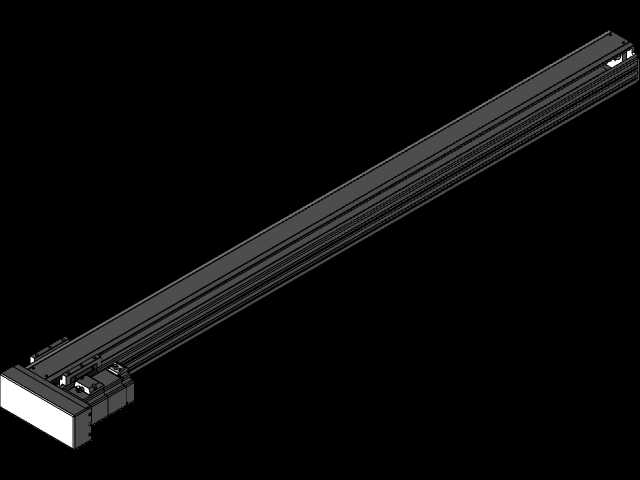

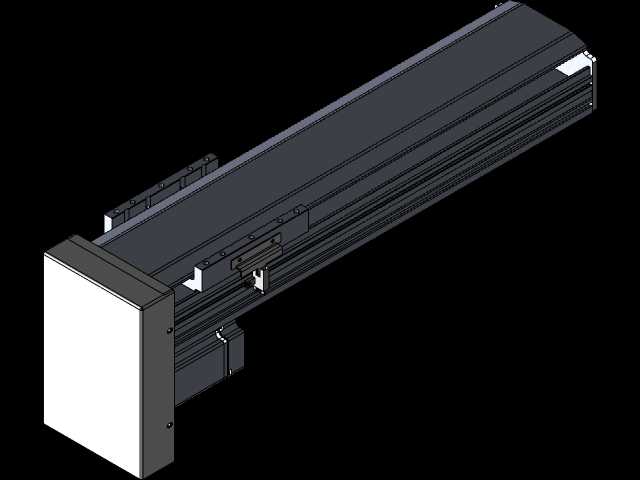

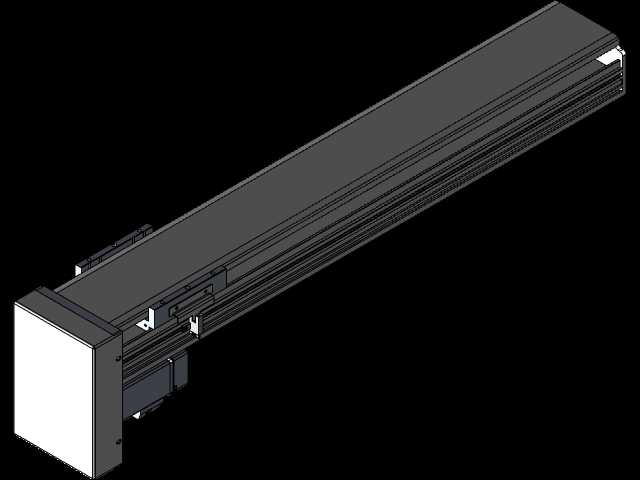

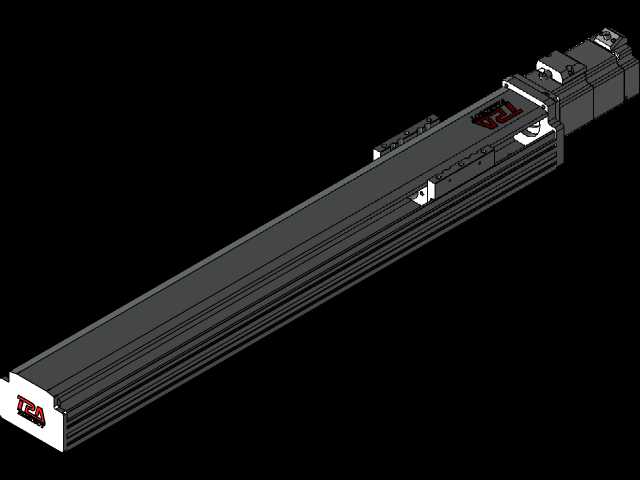

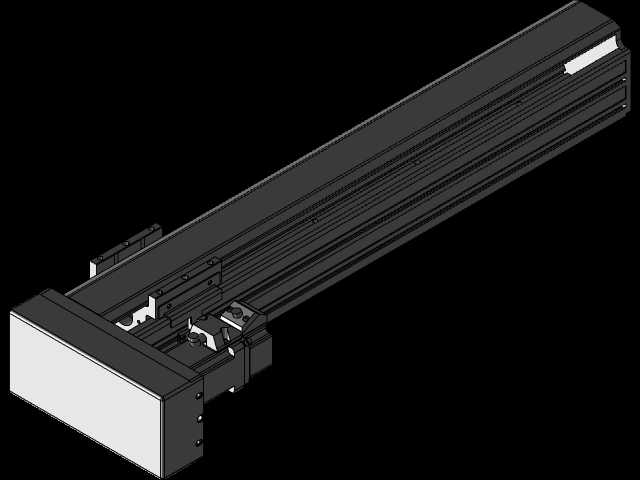

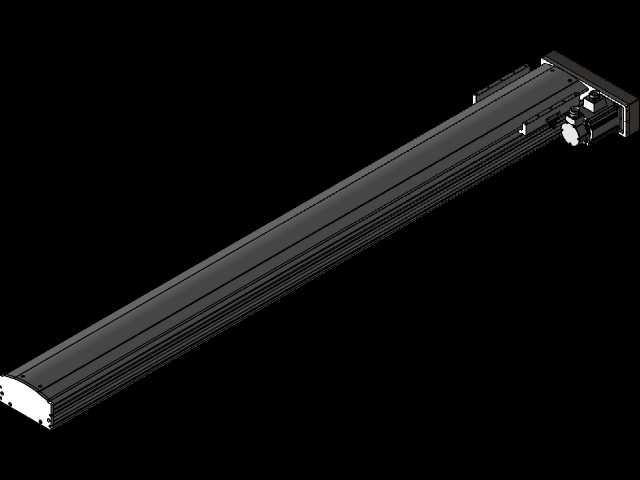

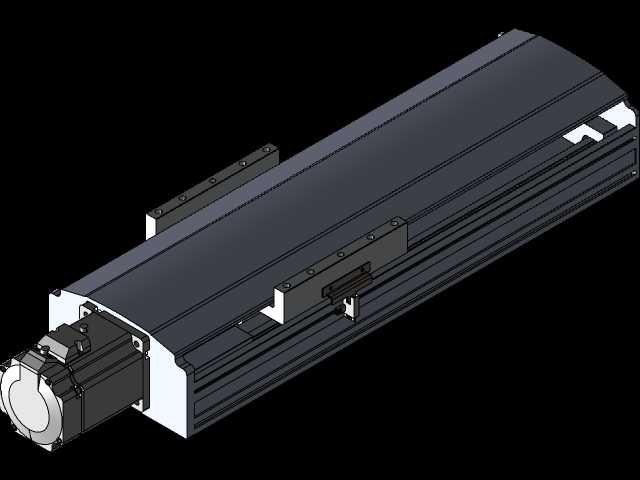

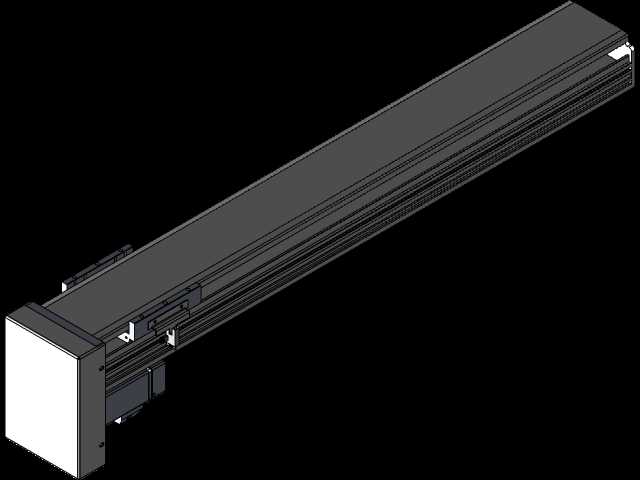

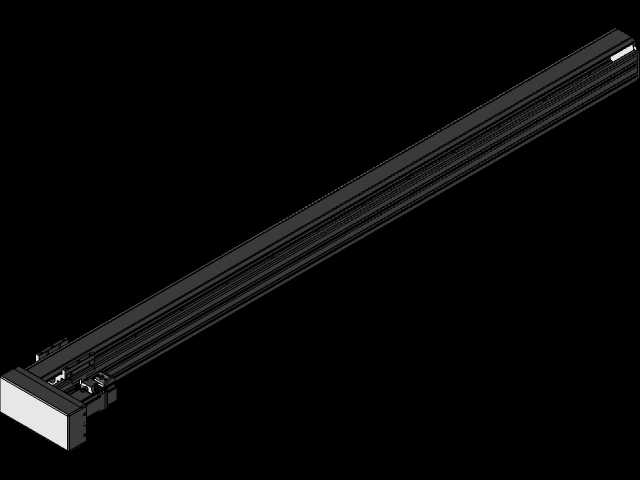

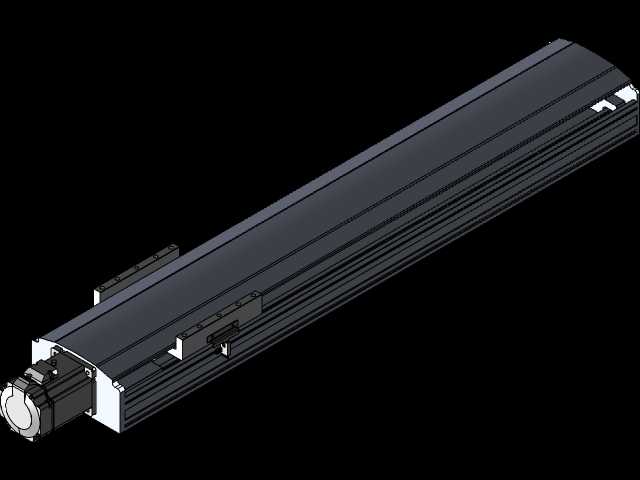

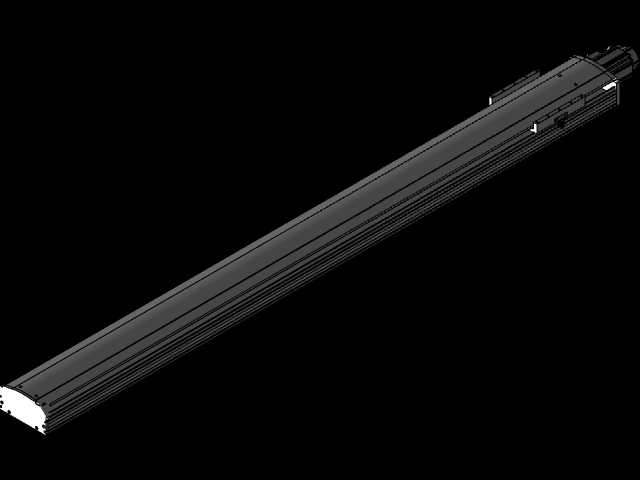

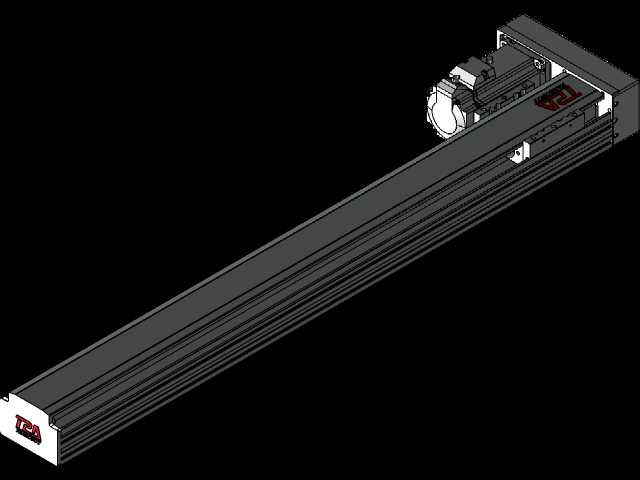

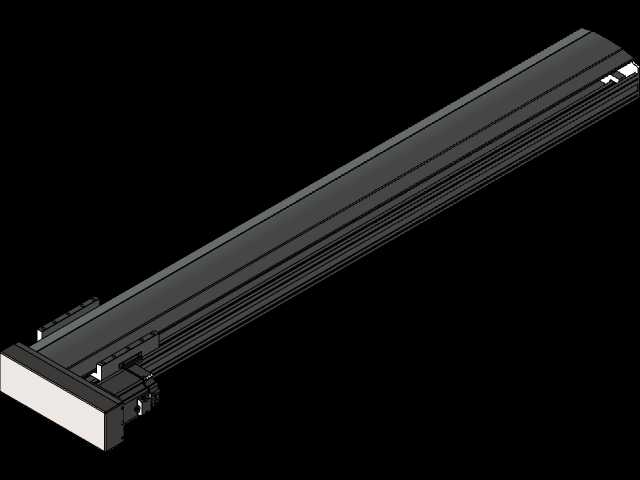

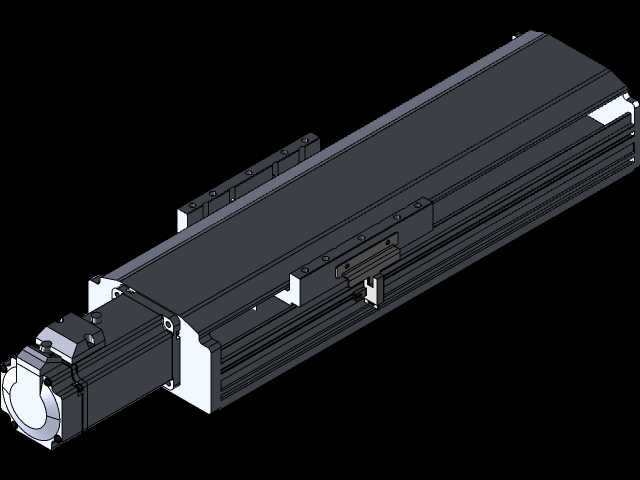

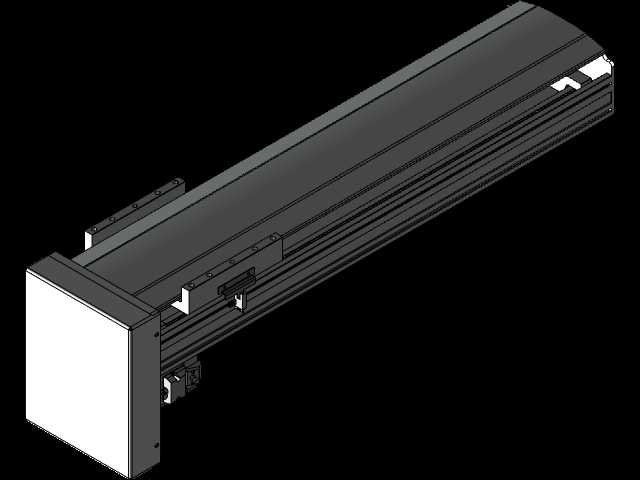

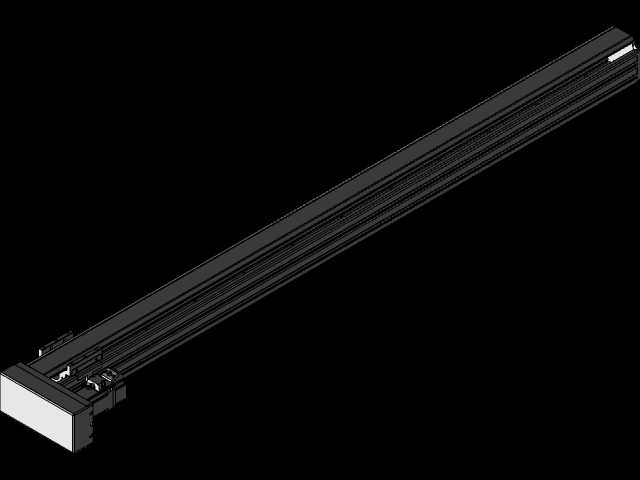

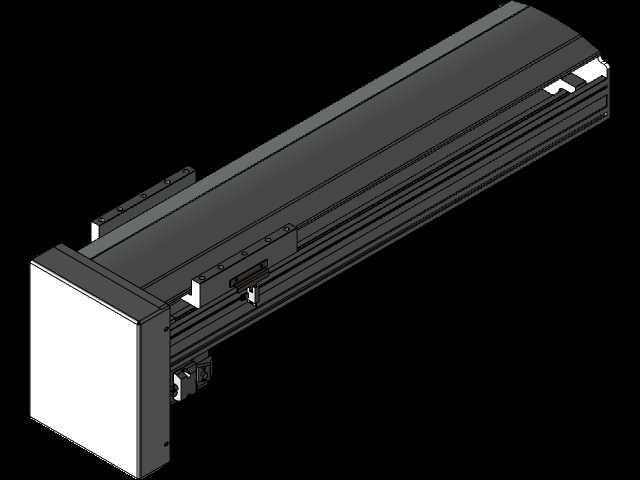

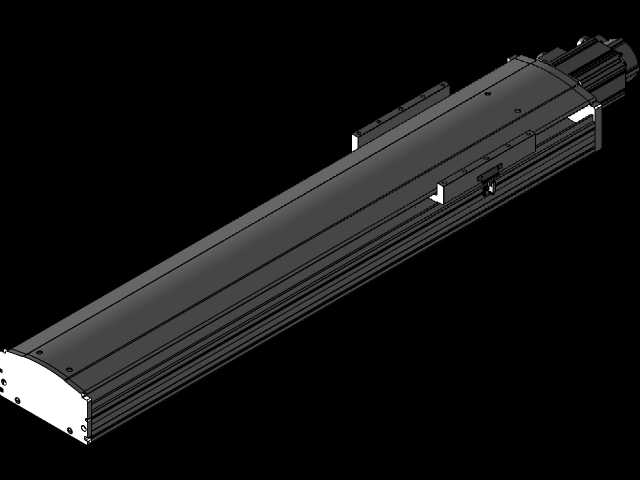

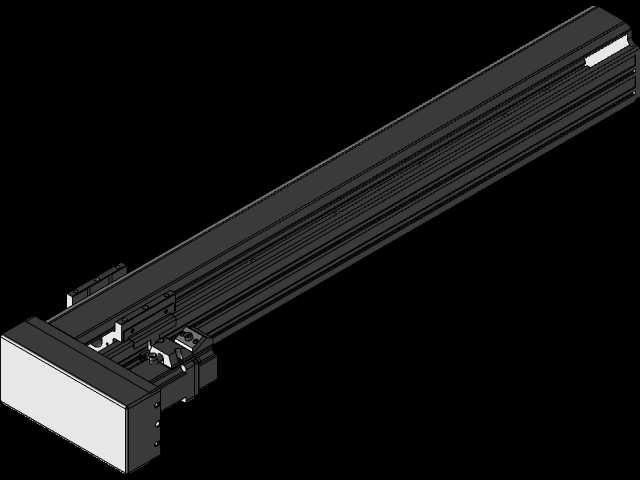

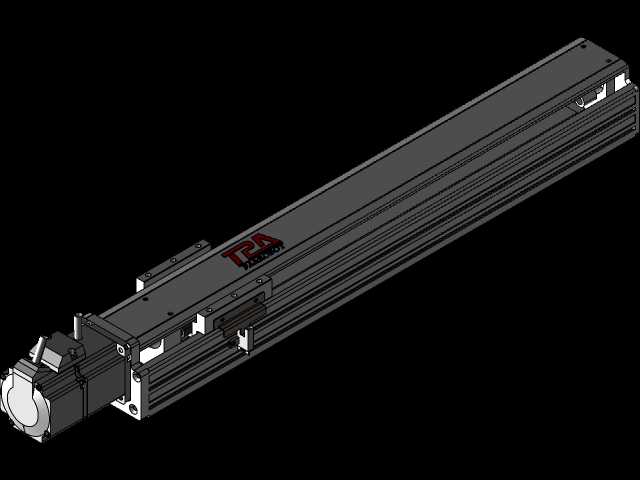

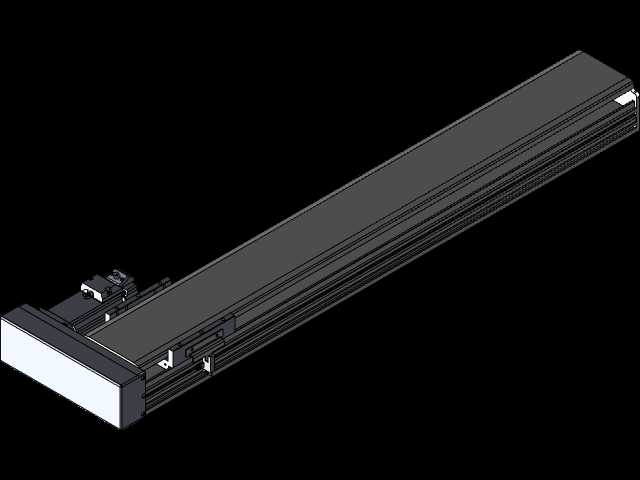

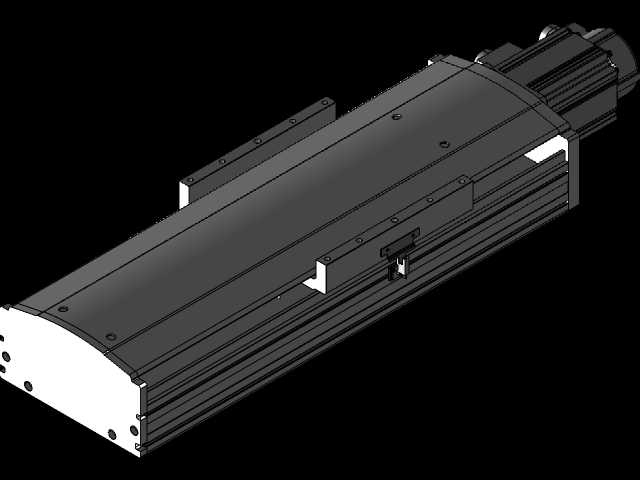

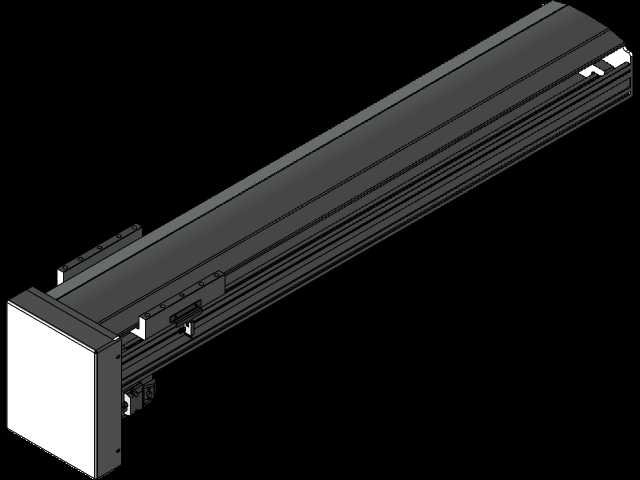

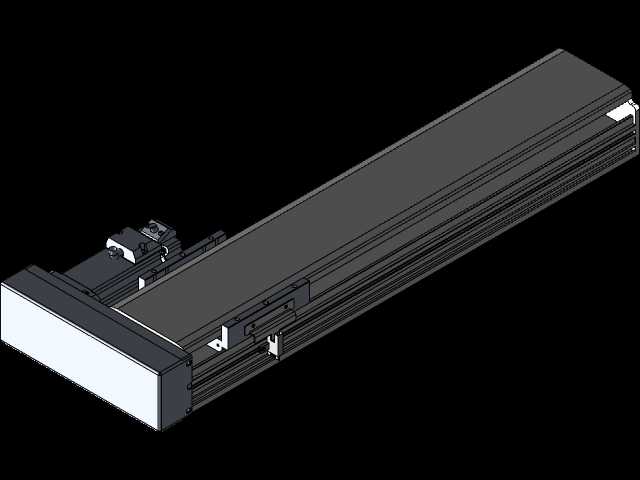

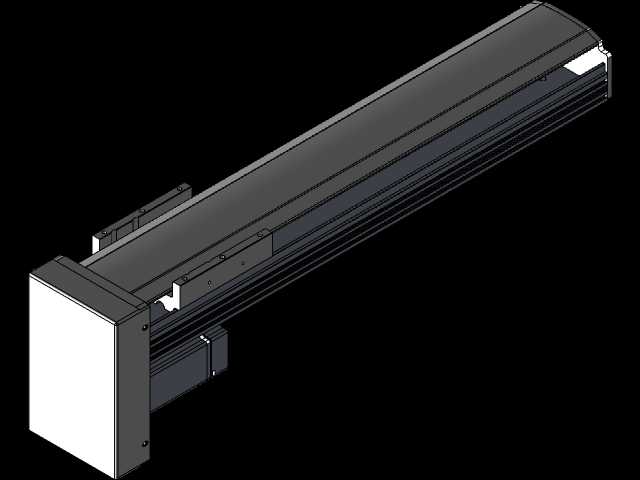

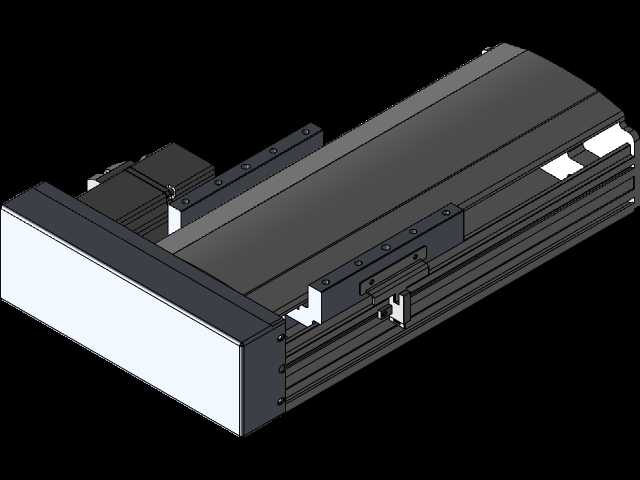

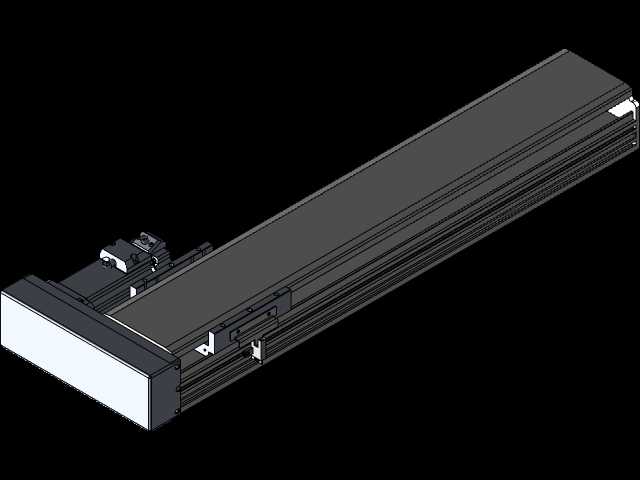

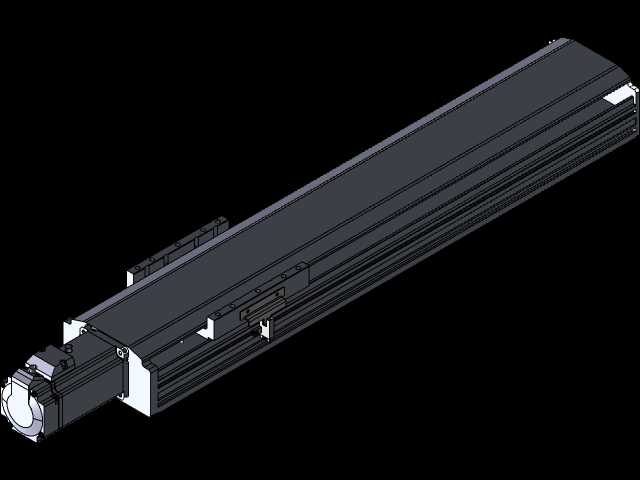

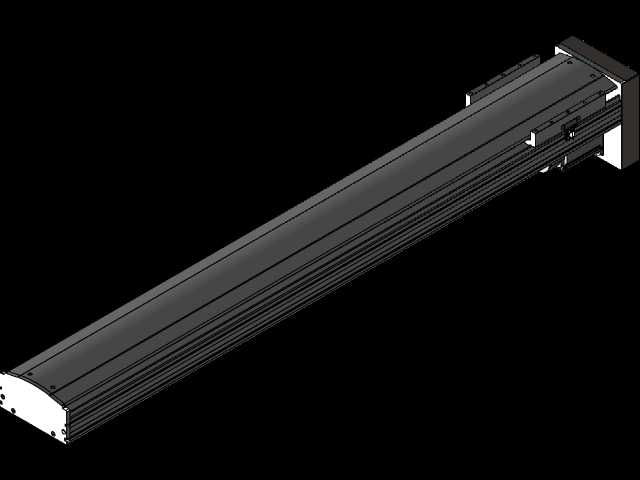

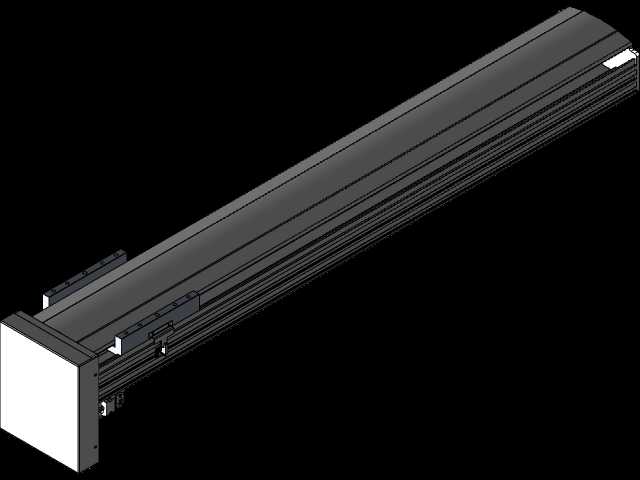

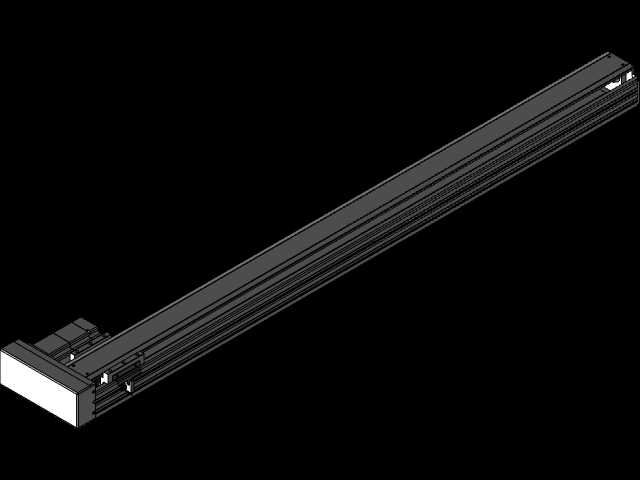

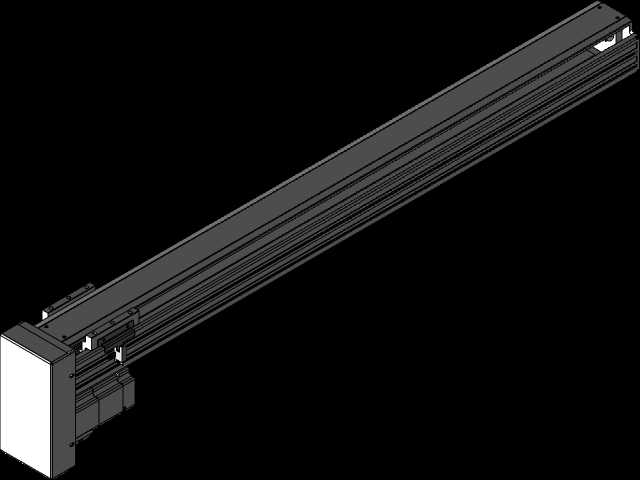

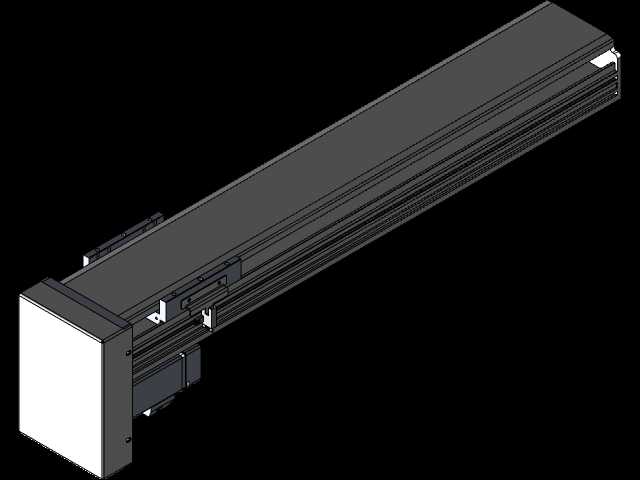

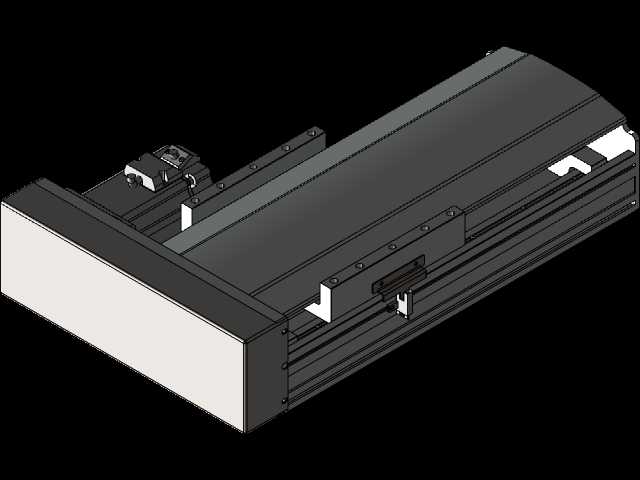

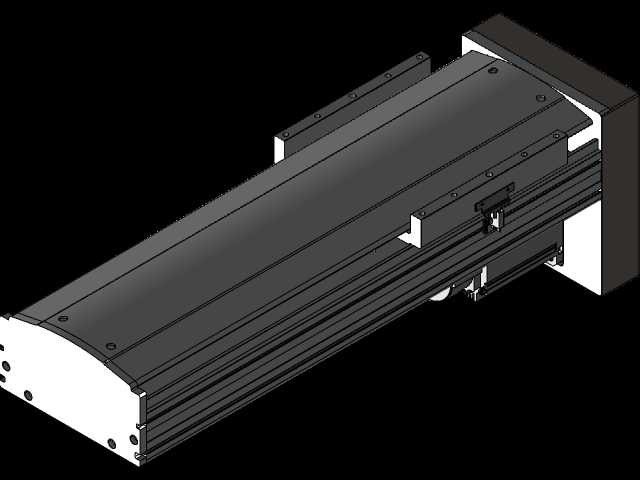

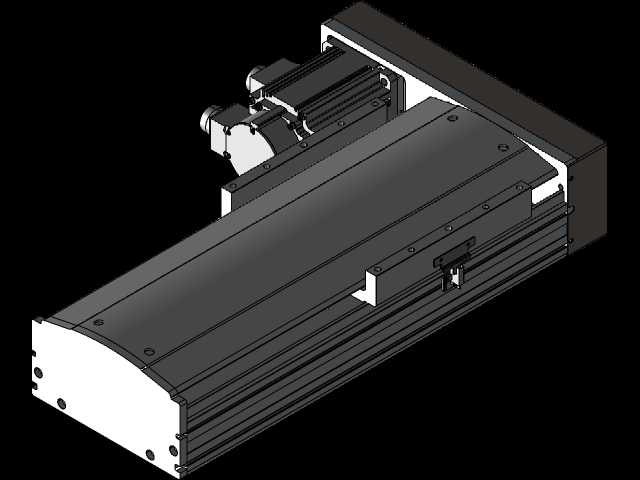

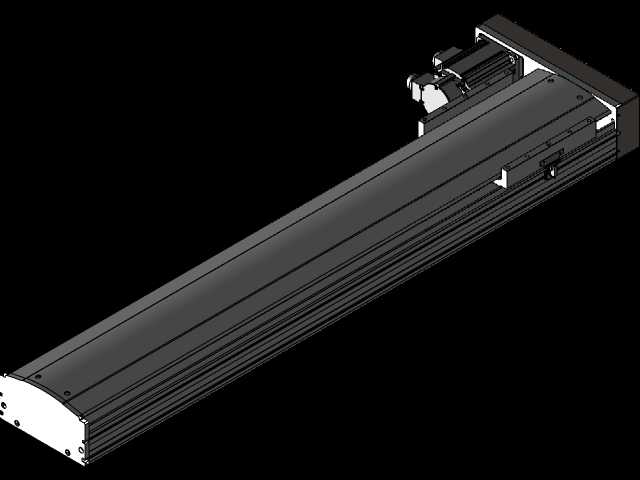

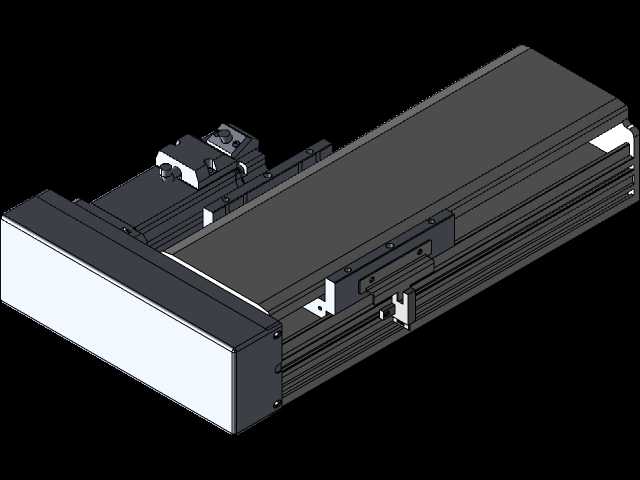

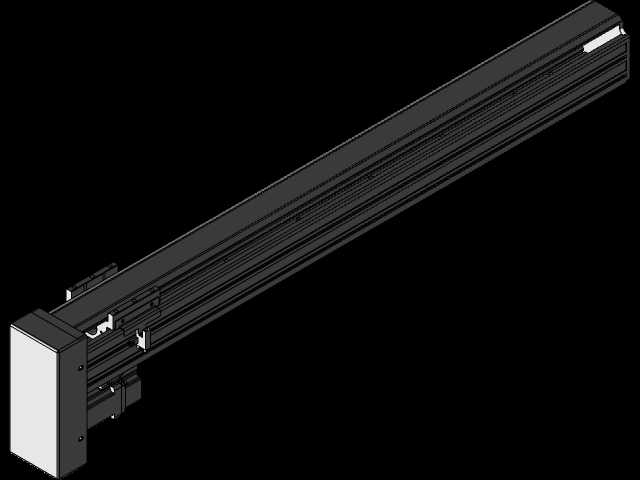

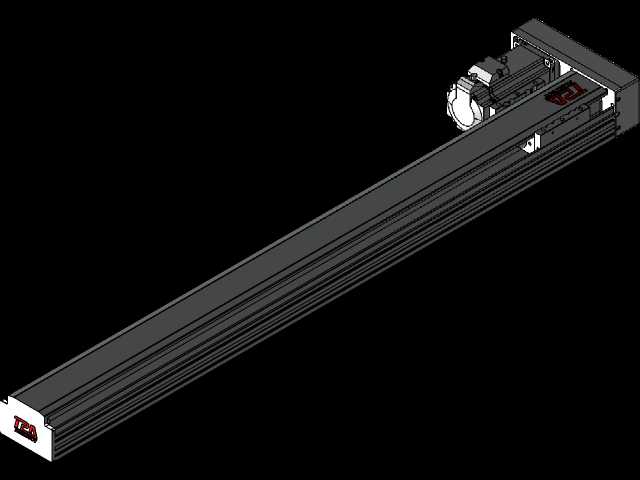

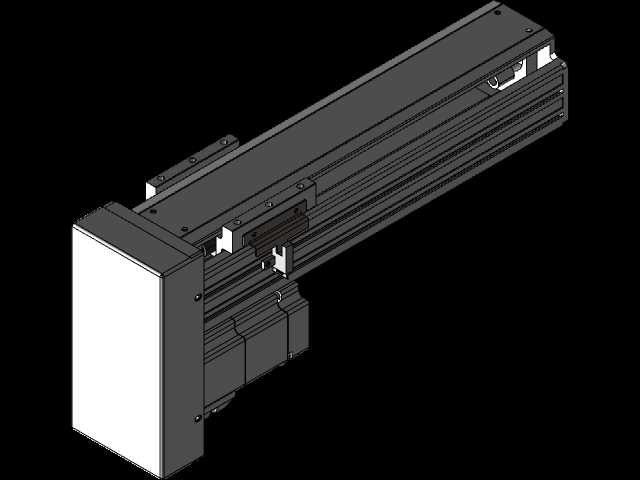

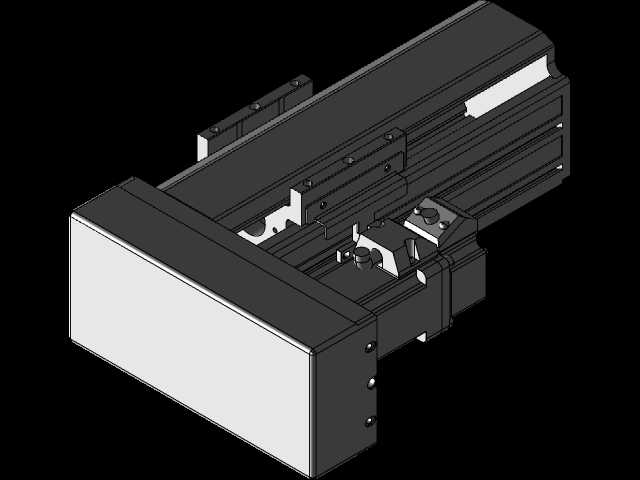

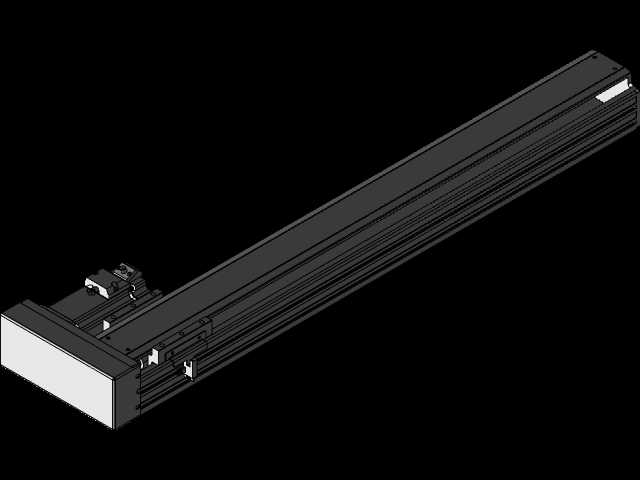

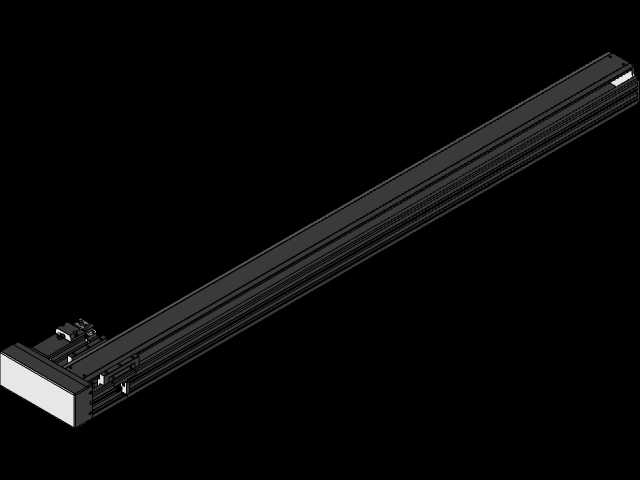

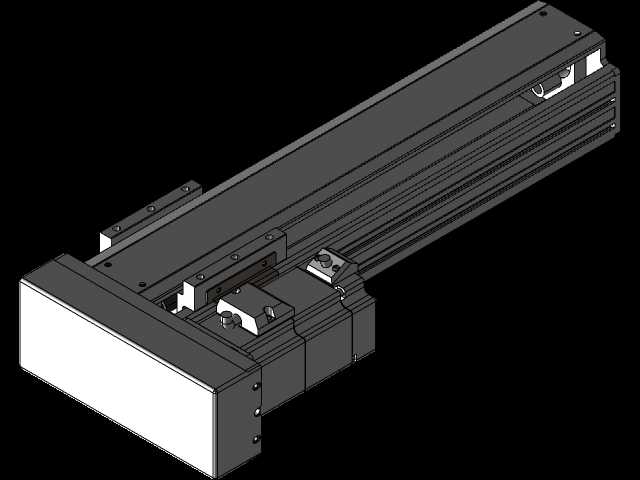

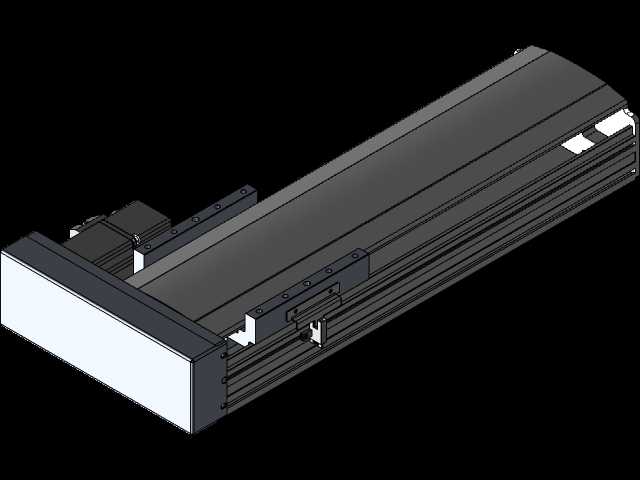

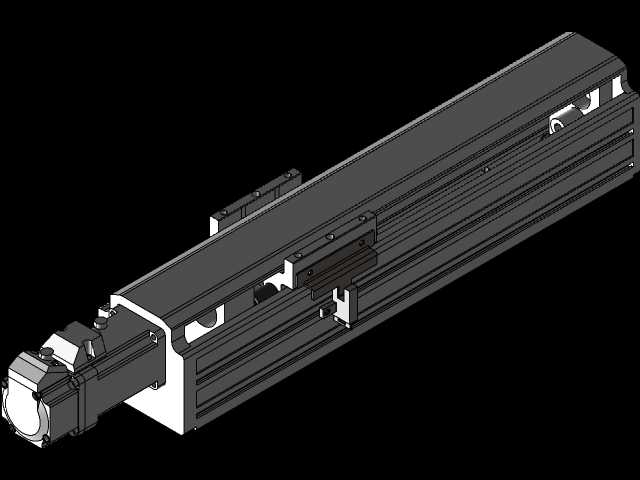

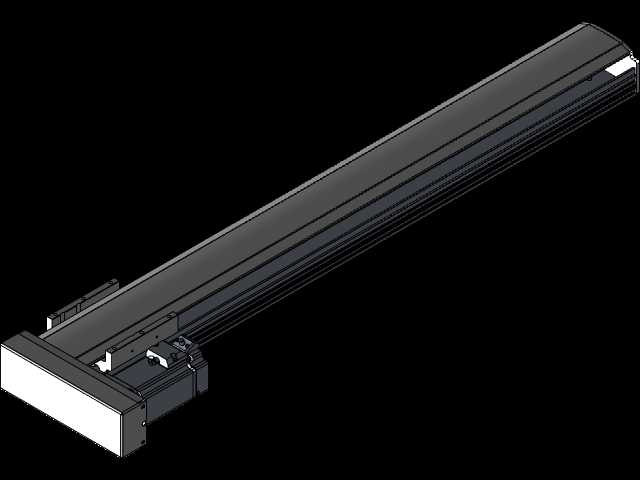

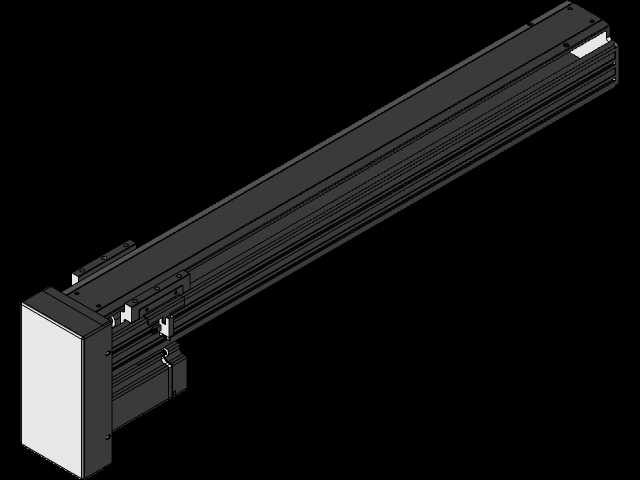

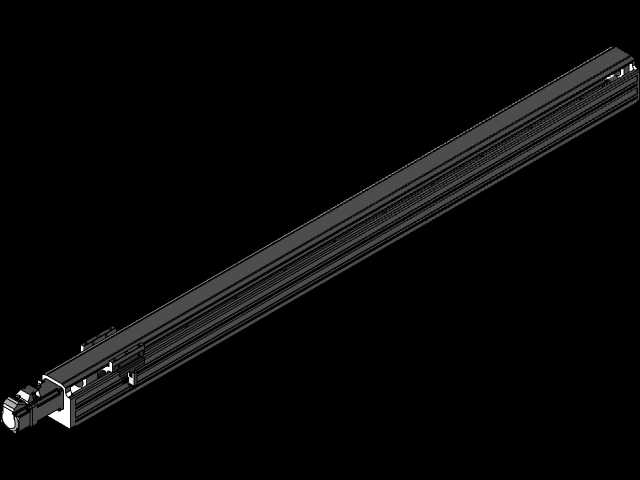

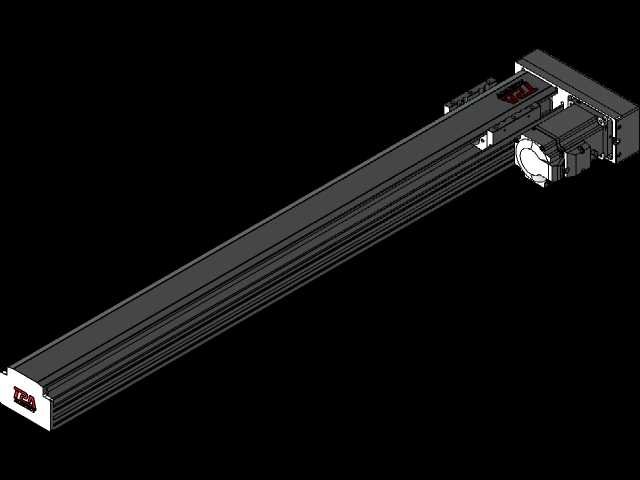

　　这款线性执行机构的三维结构，是面向自动化产线升级、精密点位作业场景开发的核心传动部件，日常在3C电子装配工位的螺丝锁付、光伏组件的硅片搬运、包装线的物料推料、检测设备的探针位移驱动环节都能见到同类型结构的应用，本质是把伺服旋转输出转化为可控直线位移的集成化单元，省去了设计人员单独选配丝杠、导轨、电机座、联轴器的重复工作量。从结构设计逻辑来看，这款执行机构采用平面化布局思路，将滚珠螺杆、线性导轨、滑动座、端座支撑全部集成在高刚度一体式铝型材本体内部，没有额外的外置拼接框架，一方面压缩了整体安装占用的空间，另一方面铝型材的一体化挤压成型工艺，能保证导轨安装基准面的直线度一致性，避免多零件拼接带来的装配累积误差，

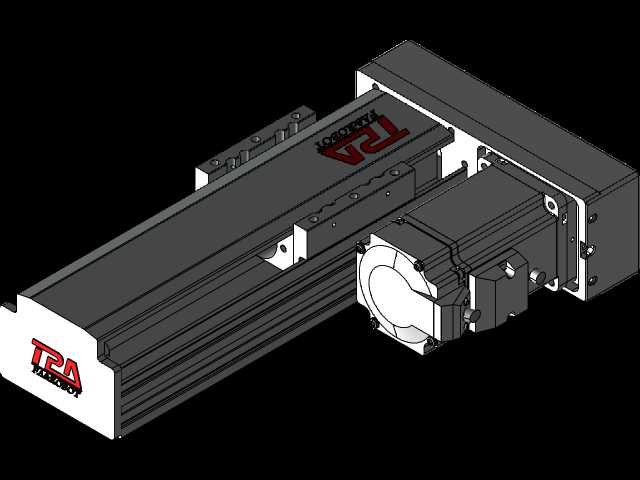

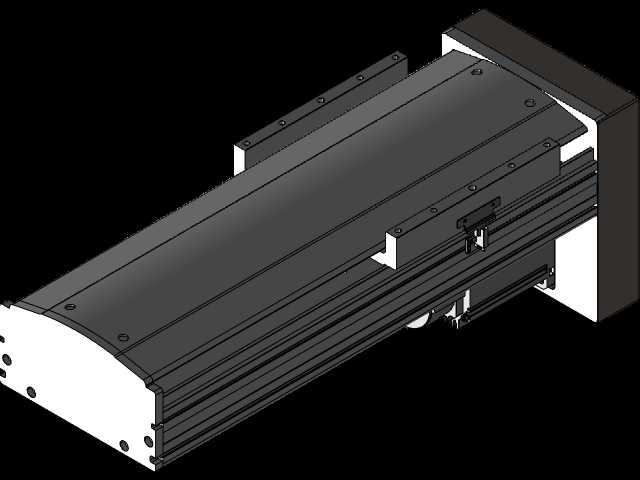

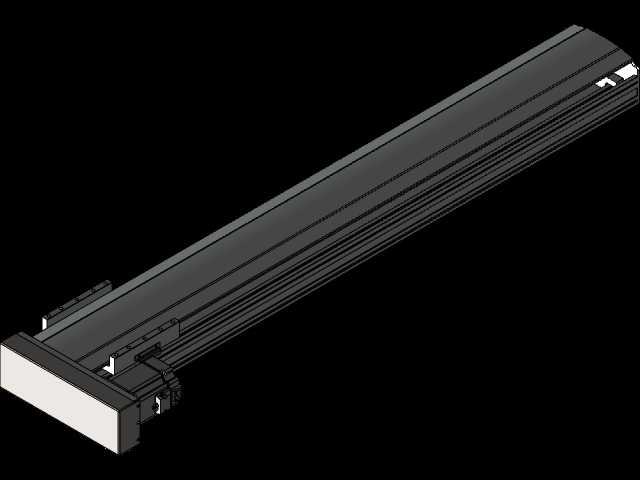

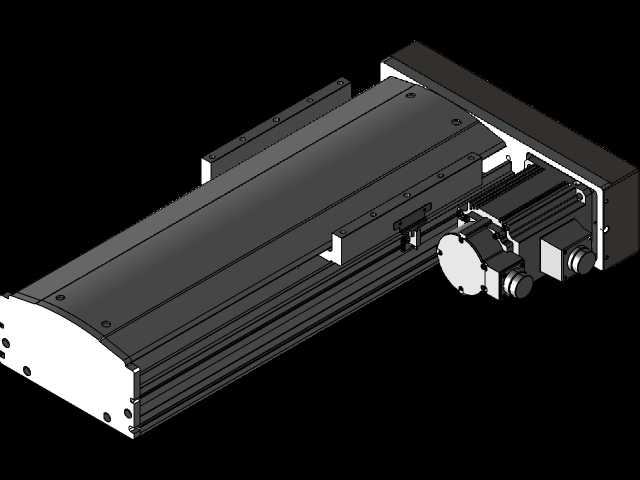

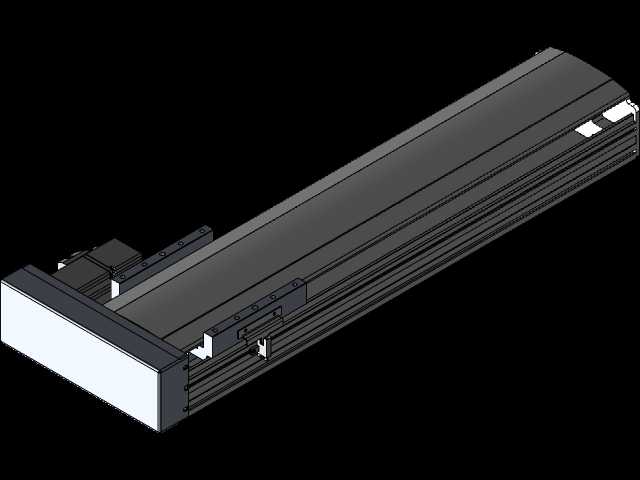

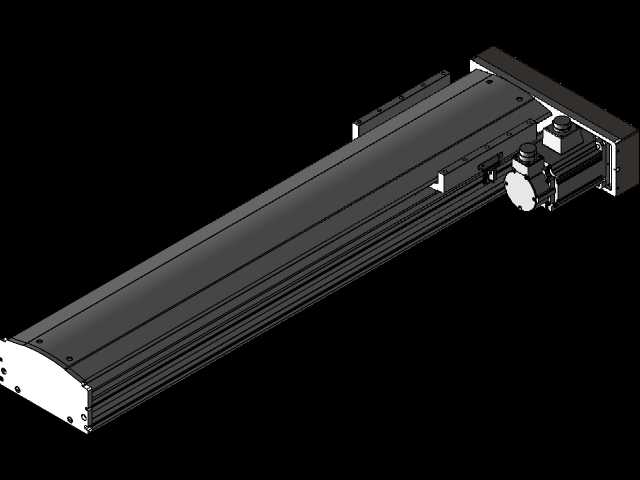

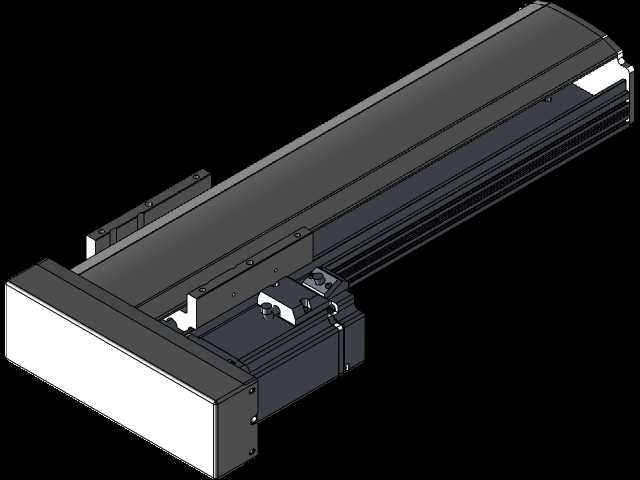

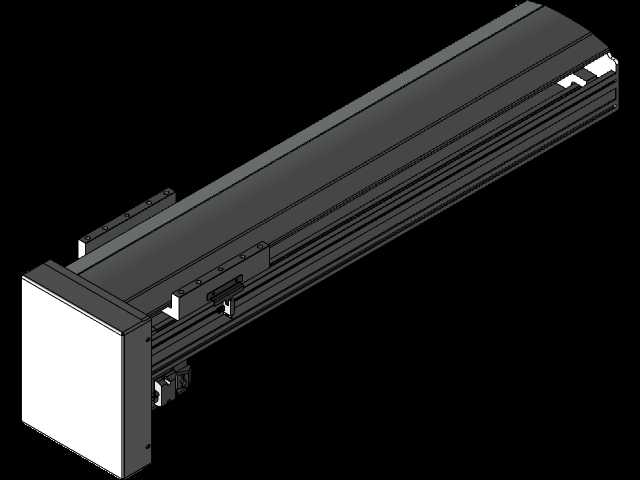

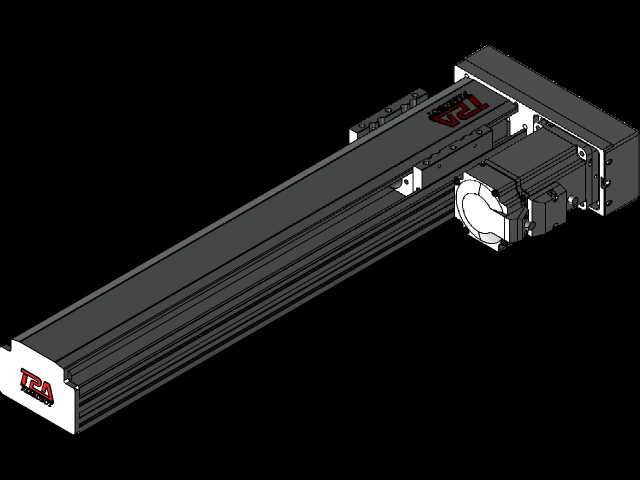

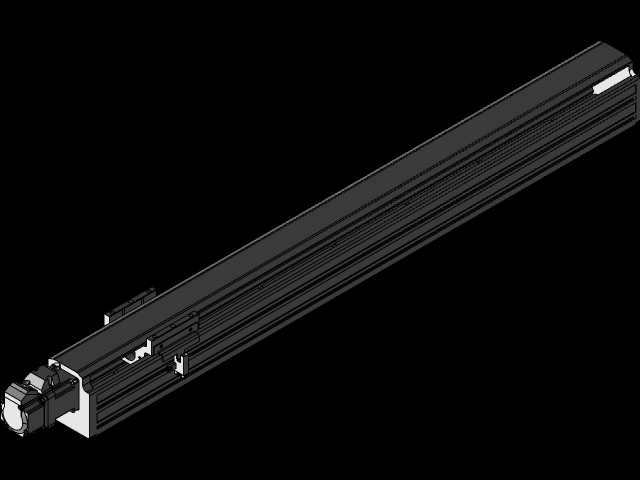

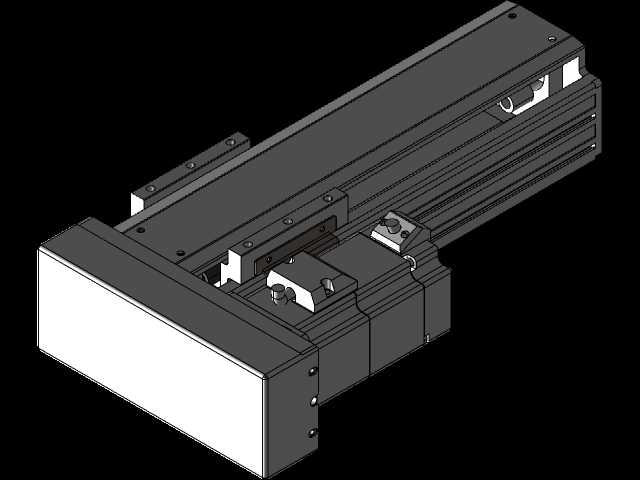

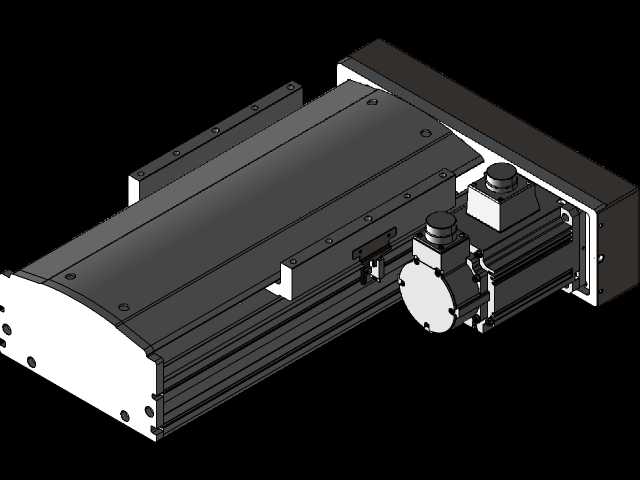

　　长期运行下结构稳定性更有保障。传动链路的设计上，电机输出端通过联轴器直接和滚珠螺杆端部连接，螺杆旋转带动螺母座沿轴向移动，螺母座和滑动载台刚性连接，载台两侧和内置的线性导轨滑块配合，将旋转运动完全转化为直线运动，这种直连传动的结构没有额外的同步带或者齿轮减速环节，反向间隙更小，能实现更高精度的位移控制，适合需要频繁启停、精准定位的作业场景。从安装边界来看，这款执行机构的本体截面为规整的矩形结构，底部预留了标准的T型槽安装位，既可以直接通过螺栓固定在设备的安装平台上，也可以搭配连接板实现水平、垂直、侧装等多种安装姿态，适配不同设备的布局需求；端部的电机安装座采用标准化接口，可以适配不同功率规格的伺服电机，设计人员选型时只需要根据负载、

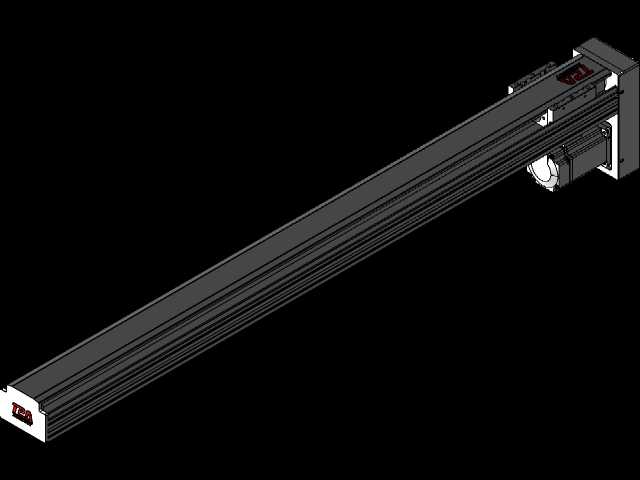

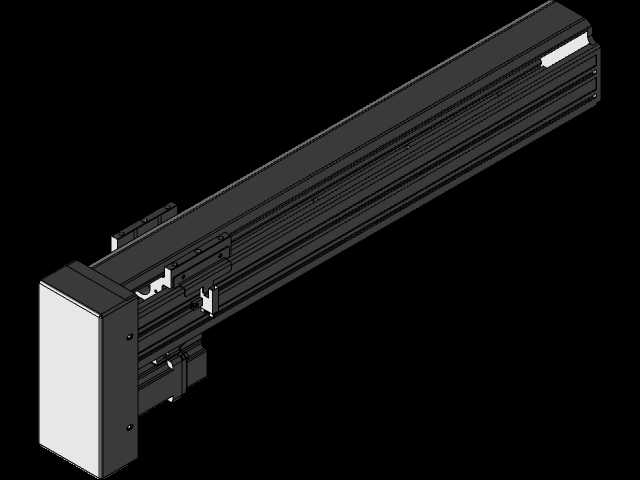

　　速度要求匹配对应电机即可，不需要重新设计连接法兰。滑动载台的表面预留了成组的螺纹安装孔，用来固定末端的执行元件，比如夹爪、吸盘、焊枪、检测探头等，孔位间距符合通用自动化配件的安装标准，不需要额外加工转接板就能完成末端配件的装配。在维护性设计上，执行机构的两侧预留了润滑油注油孔，日常维护时不需要拆解整个机构的外壳，只需要通过注油孔定期向导轨、丝杠螺母部位注入润滑脂，就能保证运动部件的润滑状态，降低长期运行的磨损量，减少设备停机维护的时间。结构的两端都设置了硬限位挡块，当程序控制出现异常、载台移动到行程极限位置时，硬限位会直接阻挡载台继续移动，避免螺母座脱出螺杆或者撞击端座造成结构损坏，

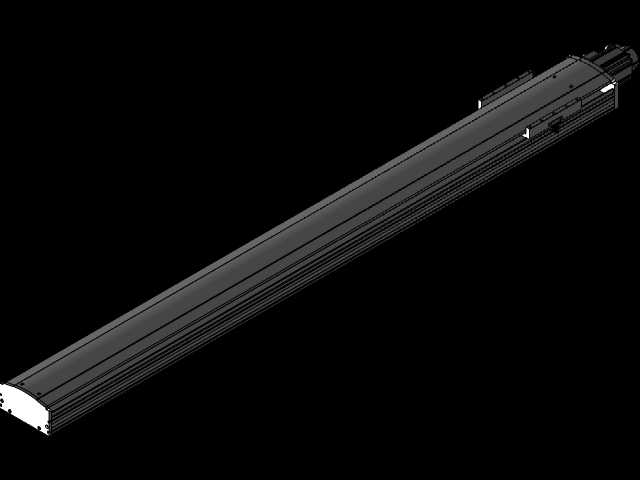

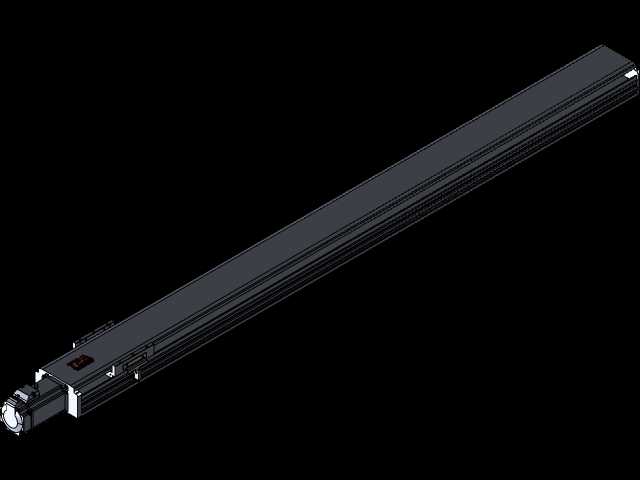

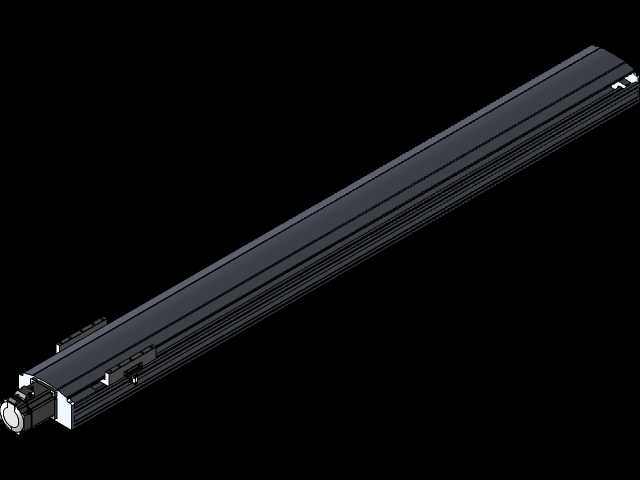

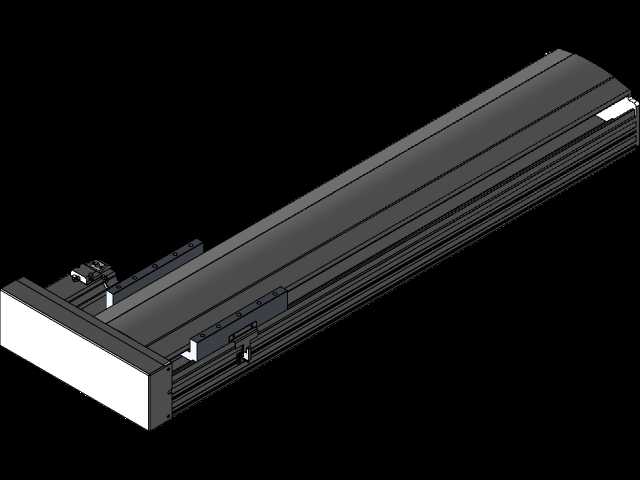

　　部分同规格产品还会在端座位置预留光电传感器的安装槽，方便用户加装原点、正负限位的光电开关，实现电气层面的行程保护。从负载适配的角度，这款结构的水平安装状态下可以承载较高的径向负载，垂直安装时搭配带刹车的电机也能承载对应规格的垂直负载，行程覆盖范围较广，可以根据不同设备的移动距离需求选择对应长度的型材本体，不需要修改整体的截面结构，能大幅降低系列化产品的设计和制造成本。在三维建模过程中，这款结构完整还原了内部的丝杠滚道、导轨滑块的配合关系、端座的轴承安装位、密封防尘条的结构，设计人员在做整机设备虚拟装配时，可以直接调用这个模型进行干涉检查，模拟实际运行时的行程范围，验证和周边其他部件的安全距离，避免实际加工装配后出现运动干涉的问题。和传统的自制丝杠导轨传动结构相比，这种集成式执行机构的所有部件都在出厂前完成了预紧和精度校准，装配时不需要现场配磨垫片、调整丝杠和导轨的平行度，能大幅缩短设备的装配调试周期，也降低了对现场装配人员技术能力的要求。
