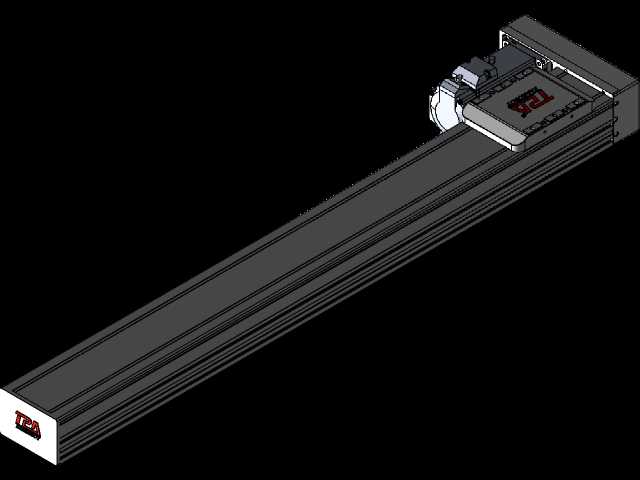

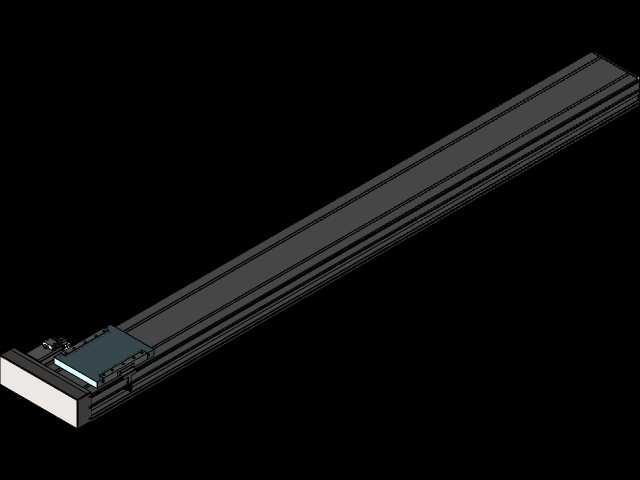

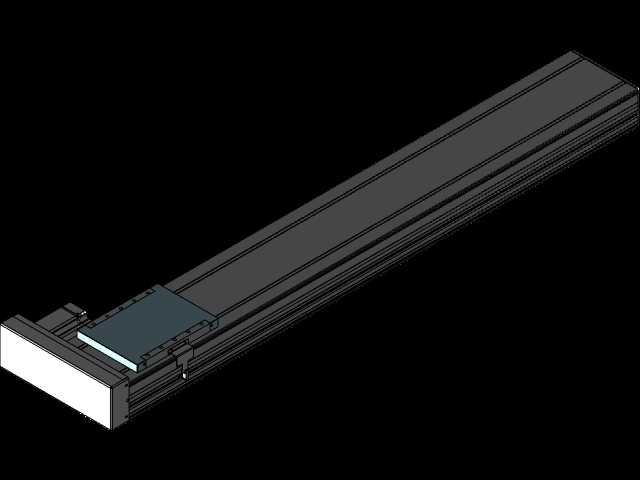

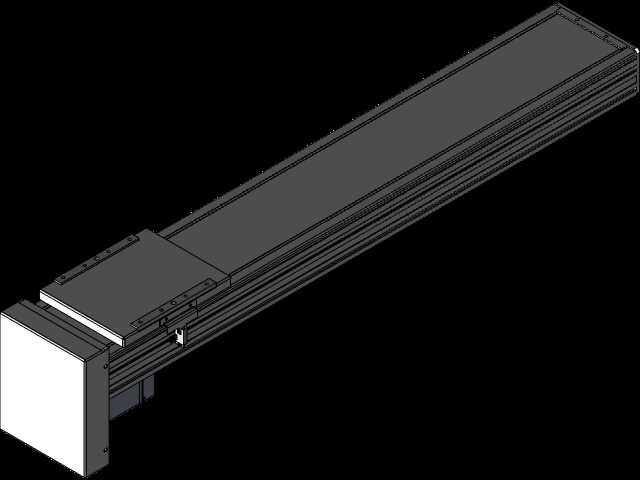

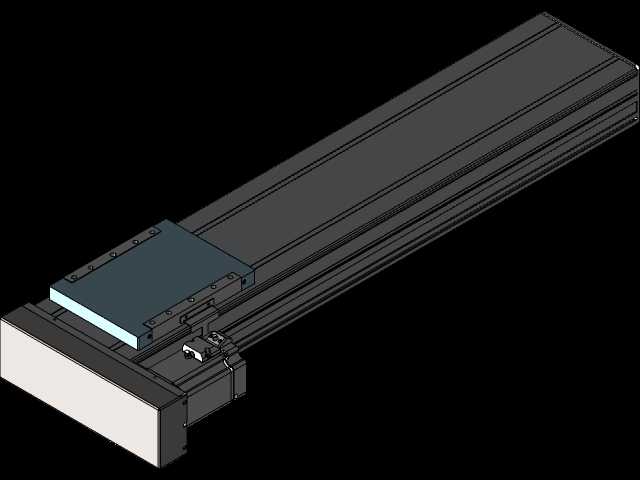

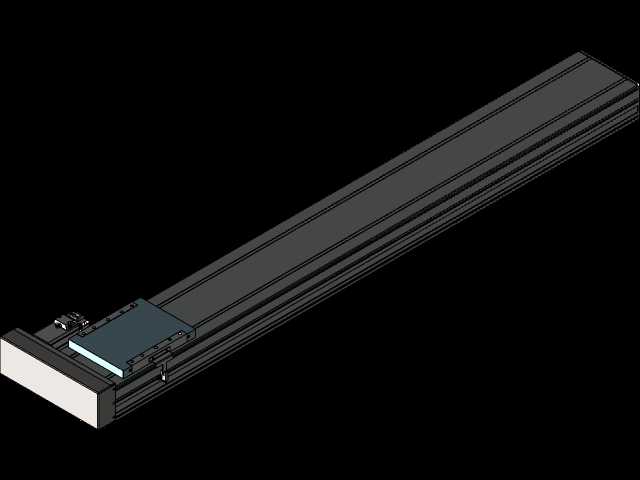

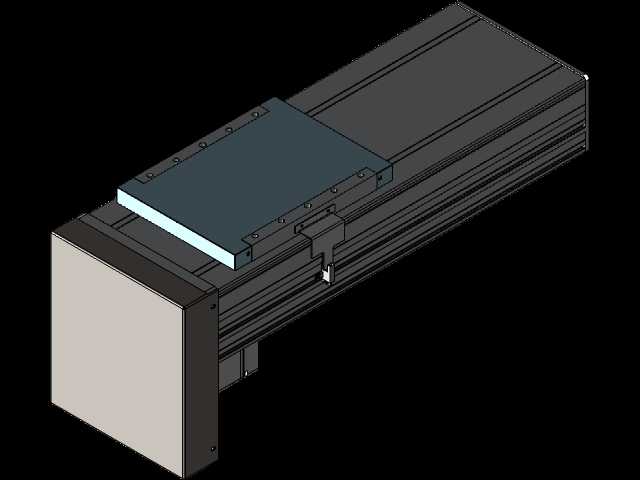

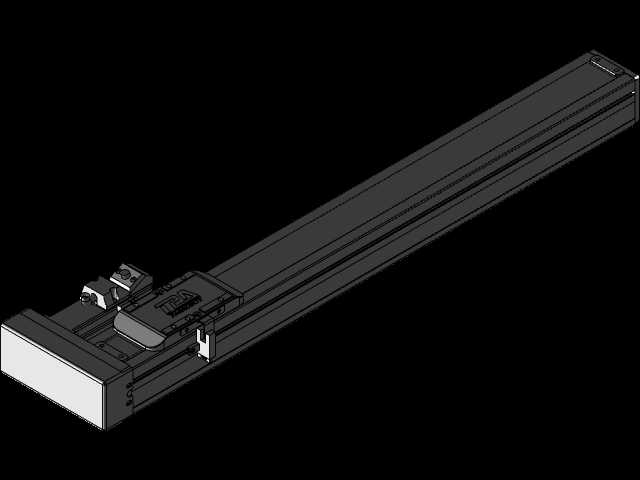

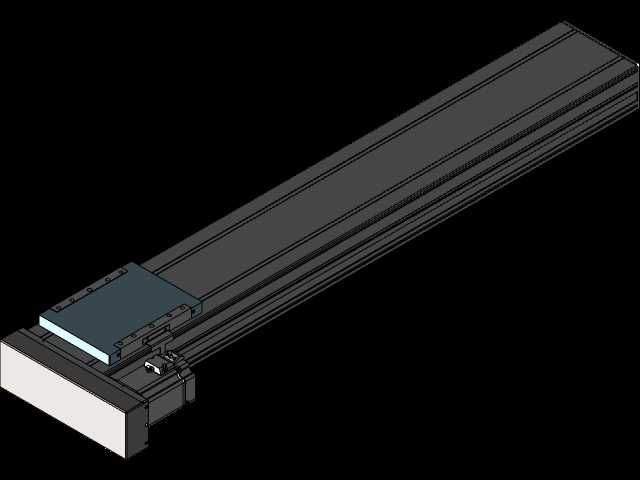

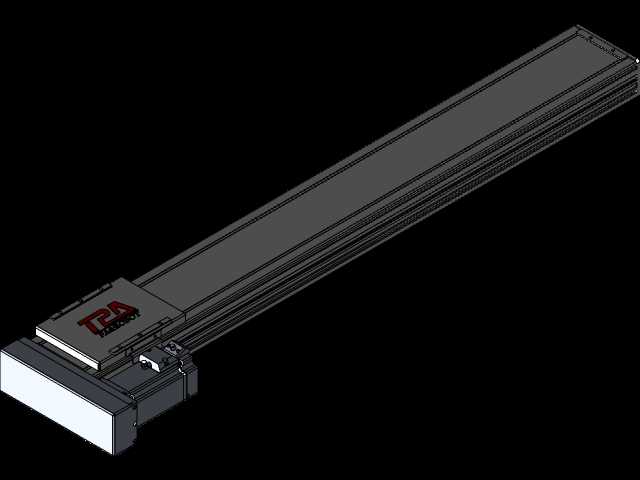

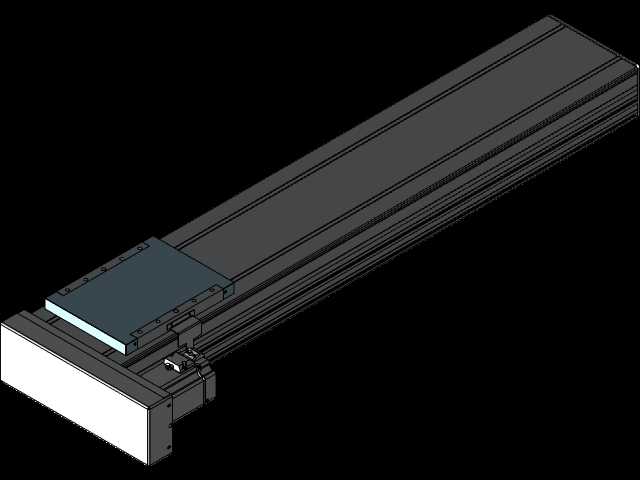

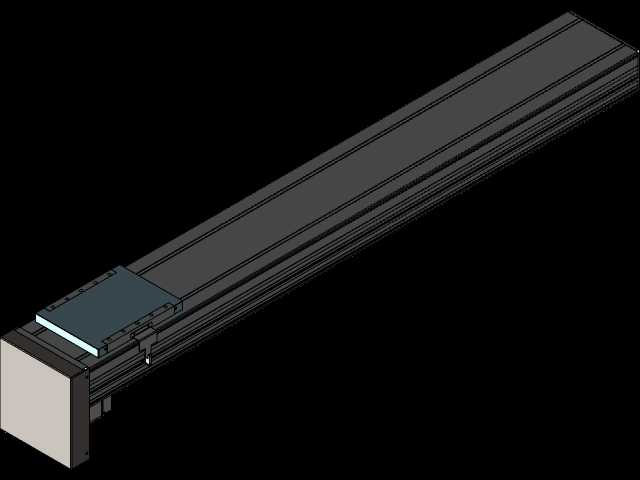

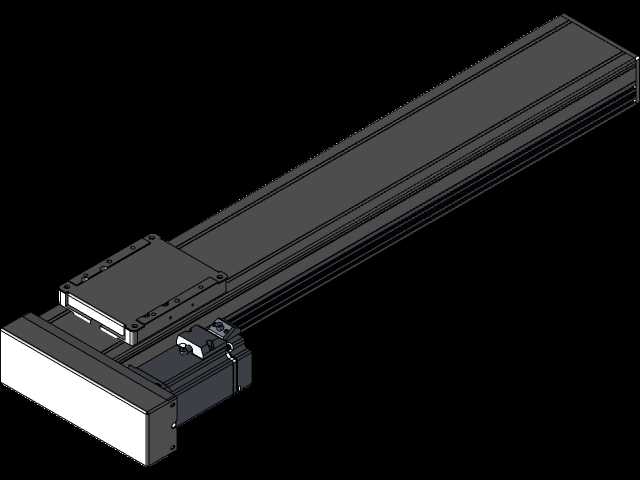

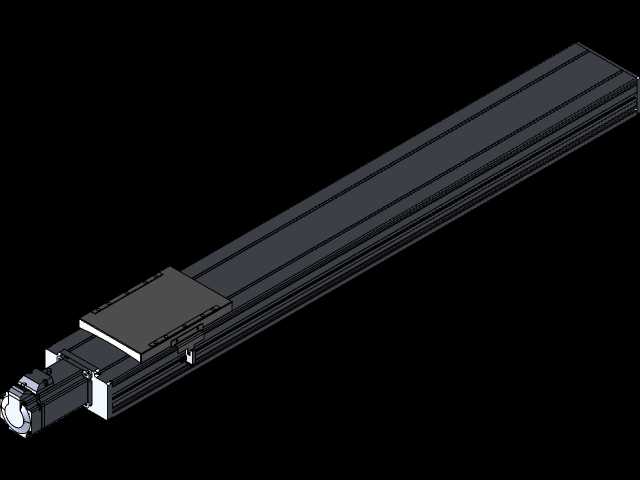

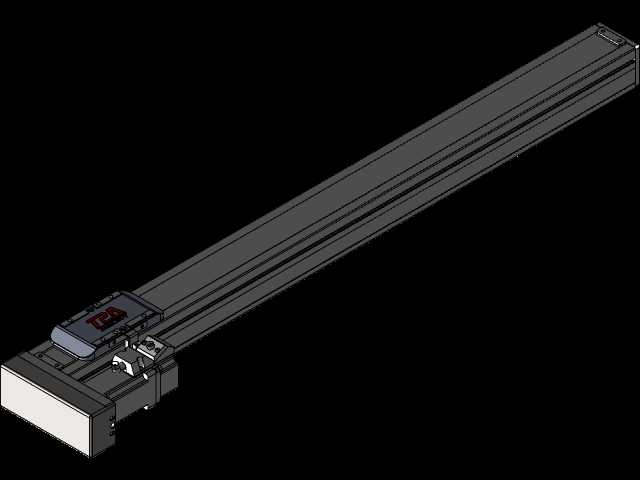

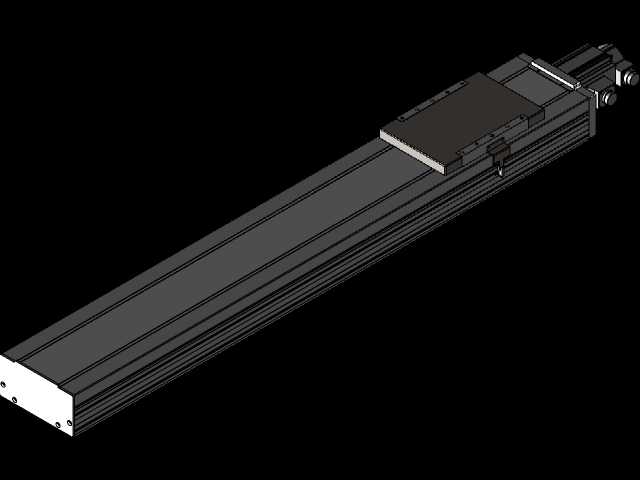

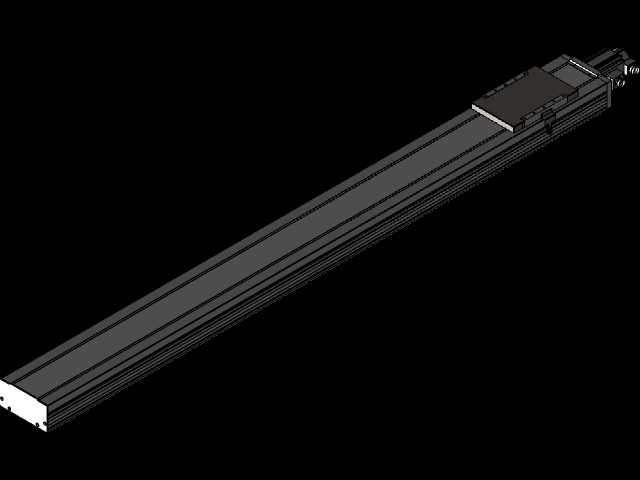

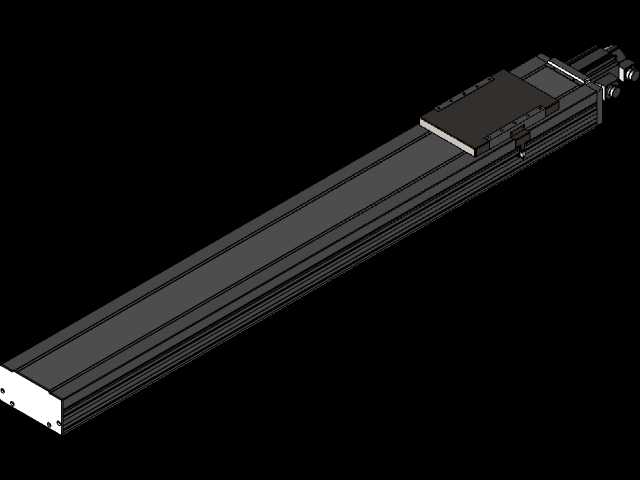

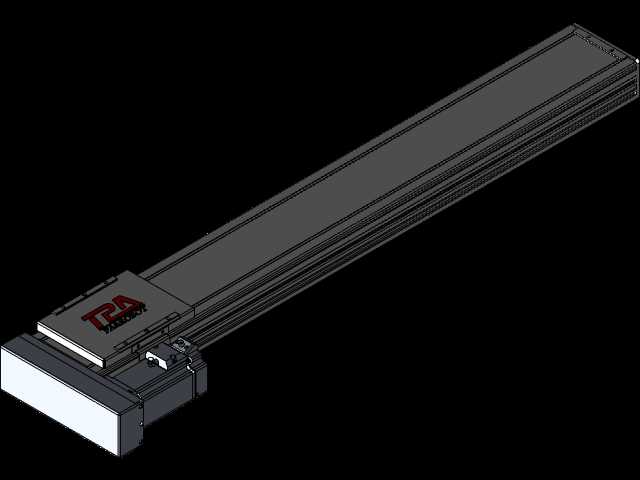

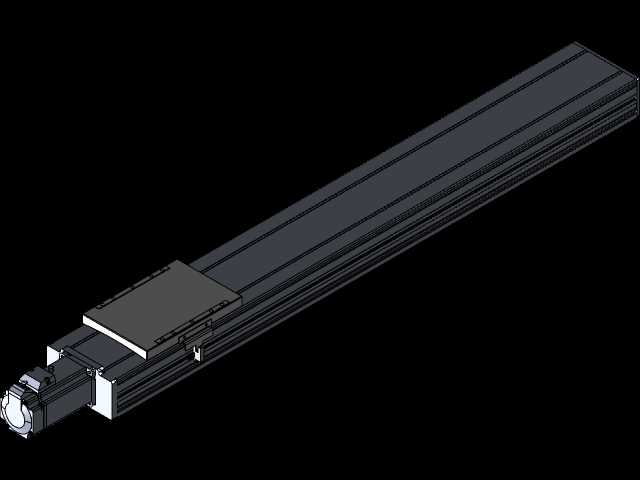

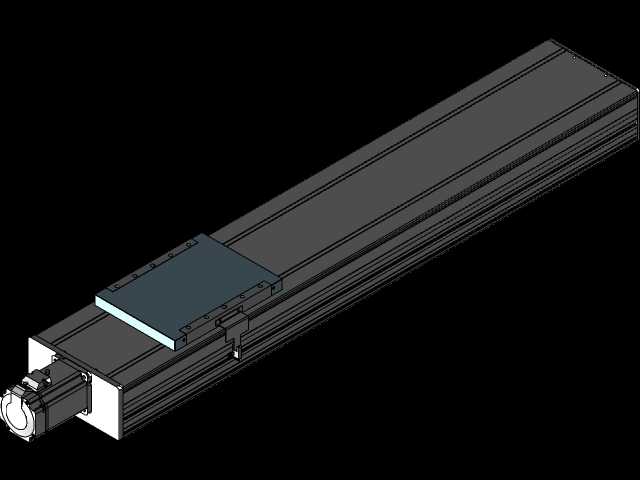

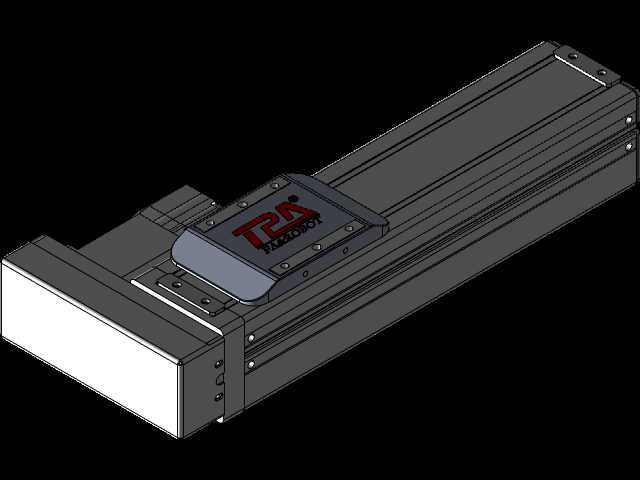

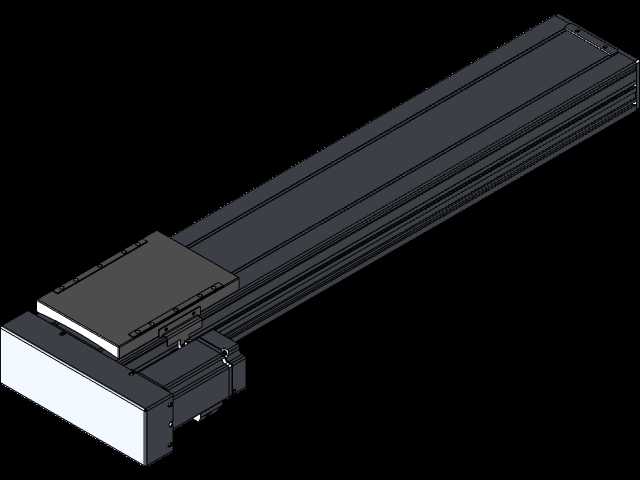

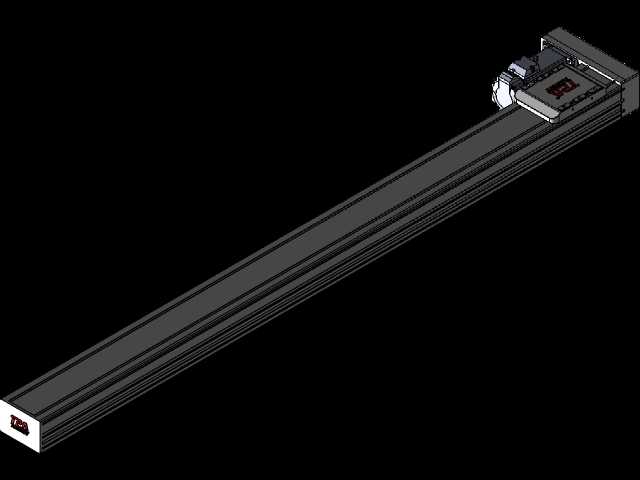

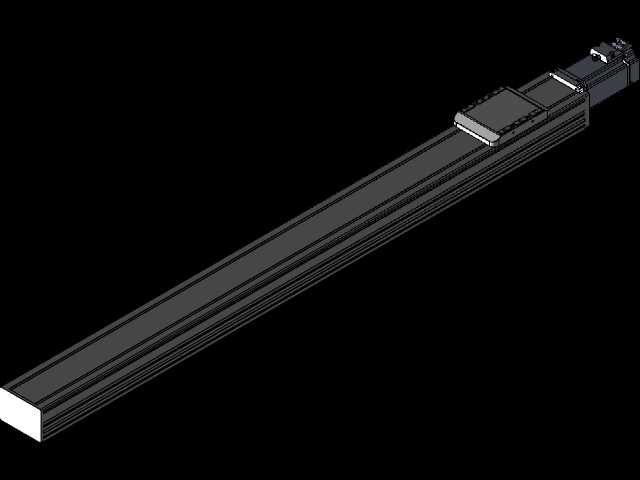

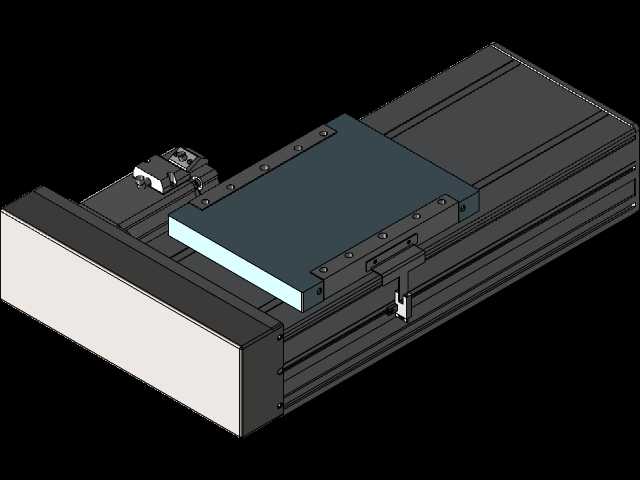

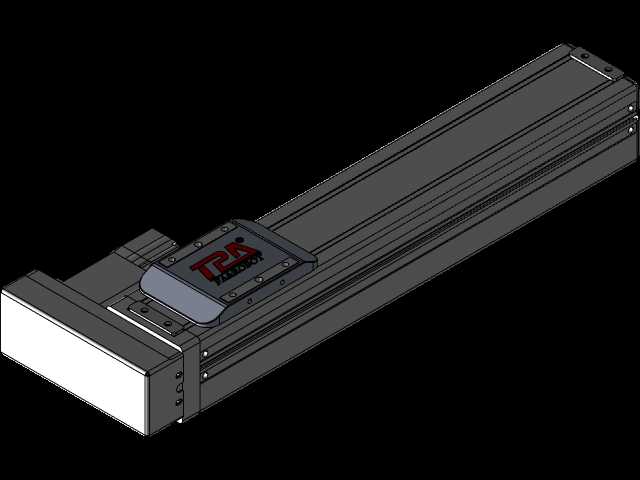

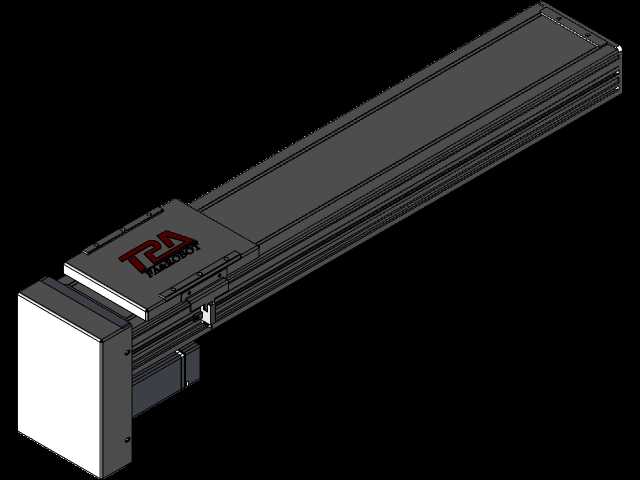

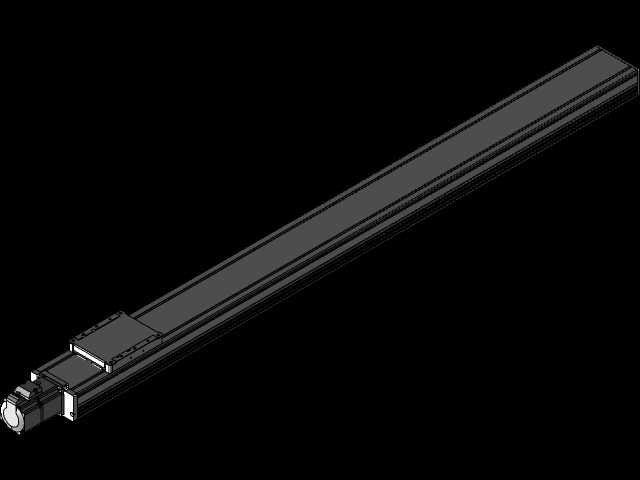

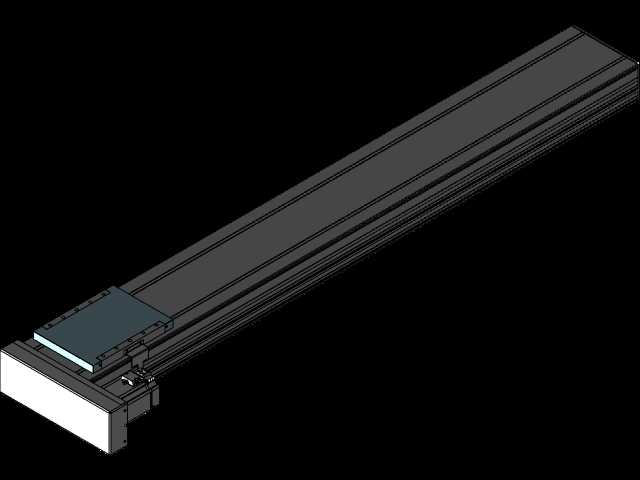

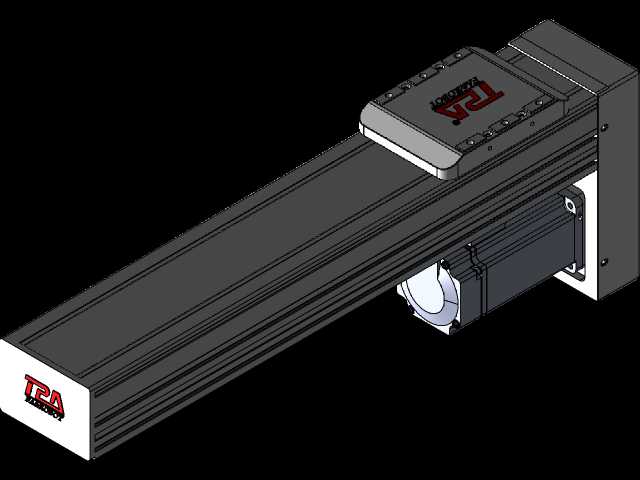

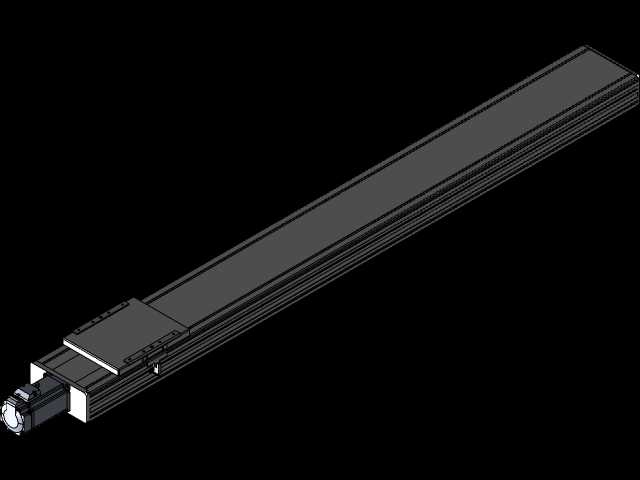

全密封洁净室滚珠螺杆直线执行机构

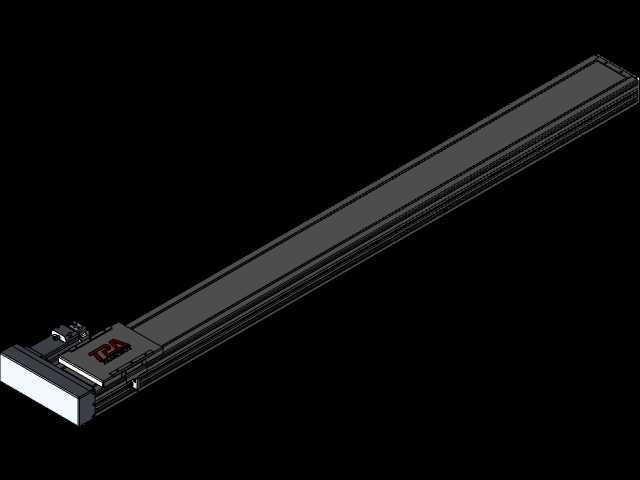

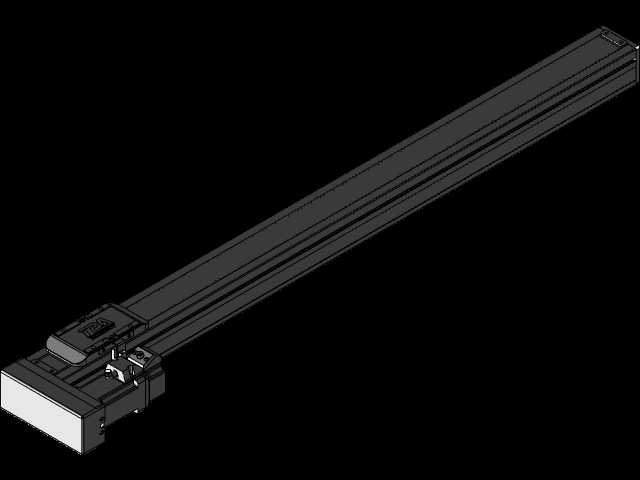

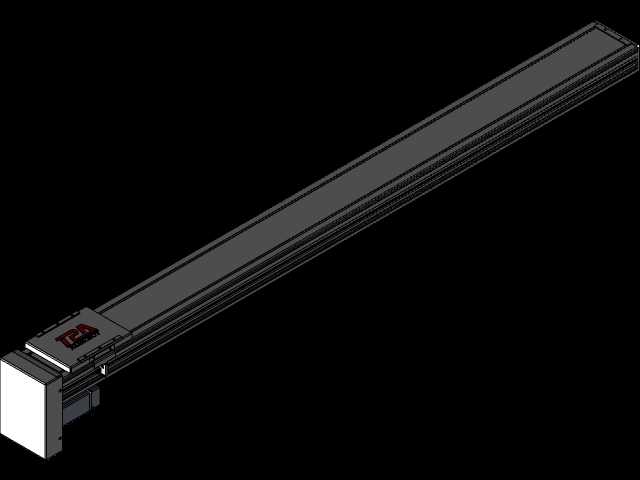

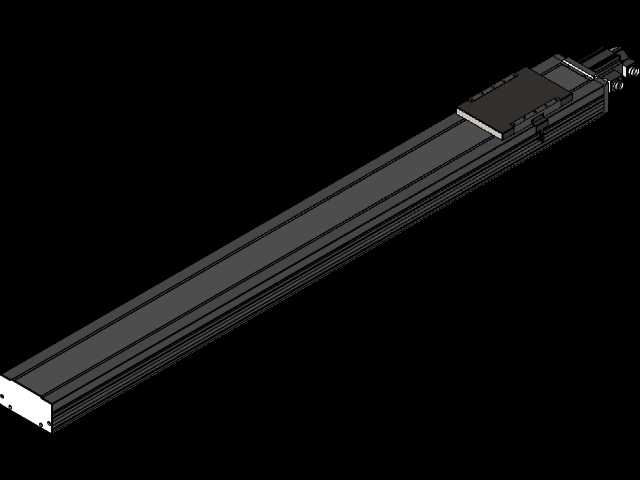

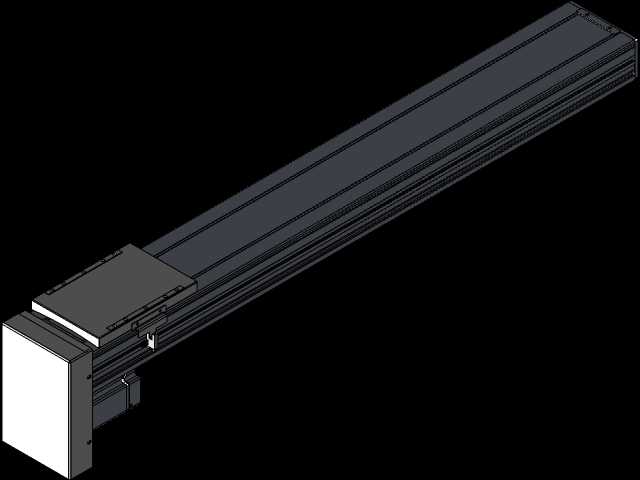

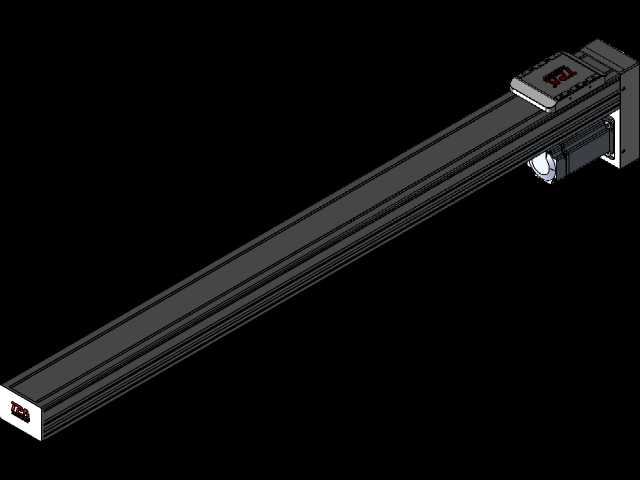

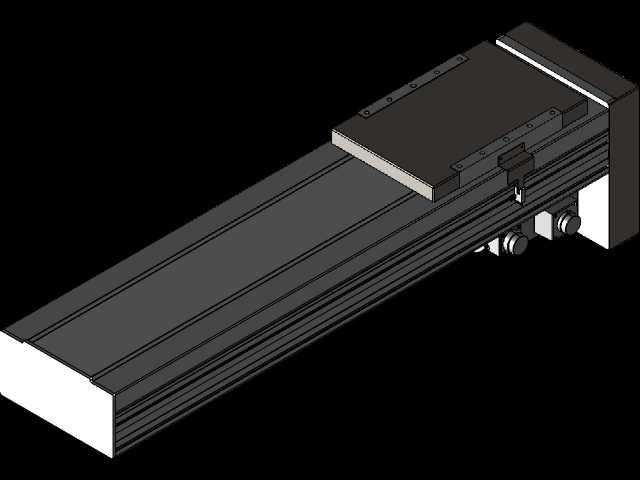

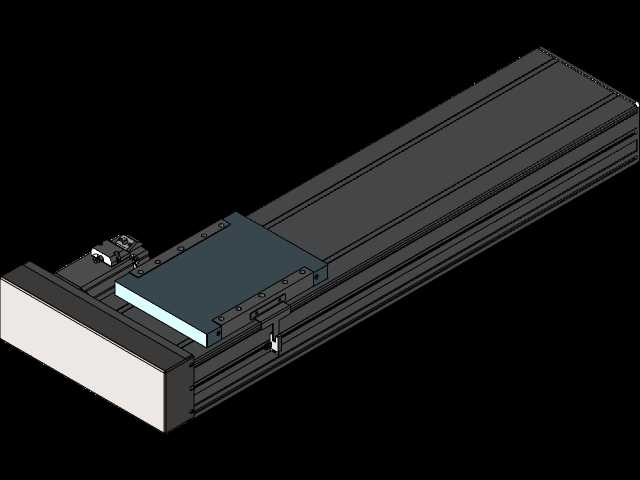

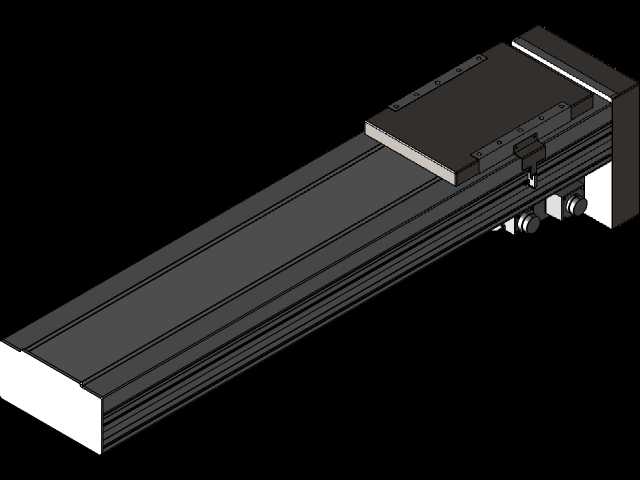

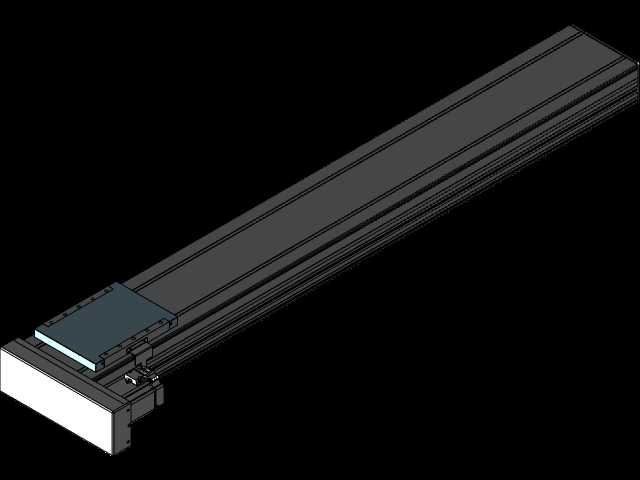

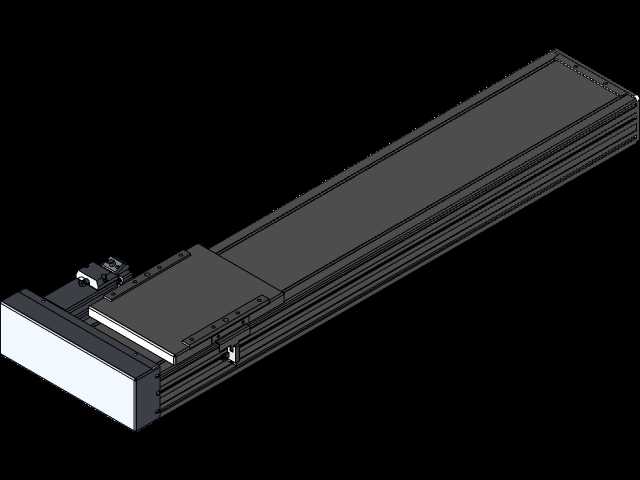

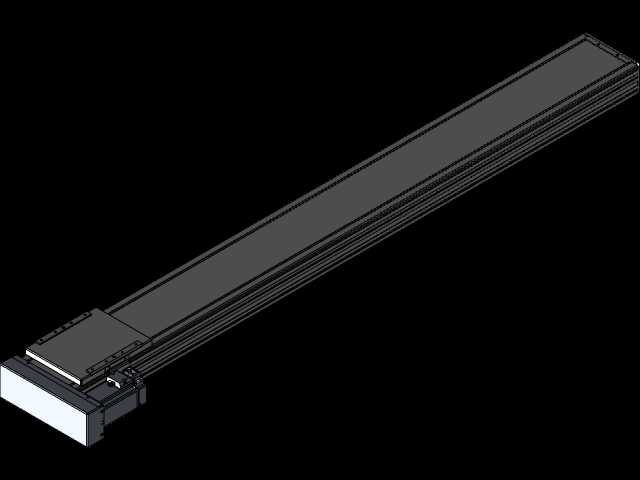

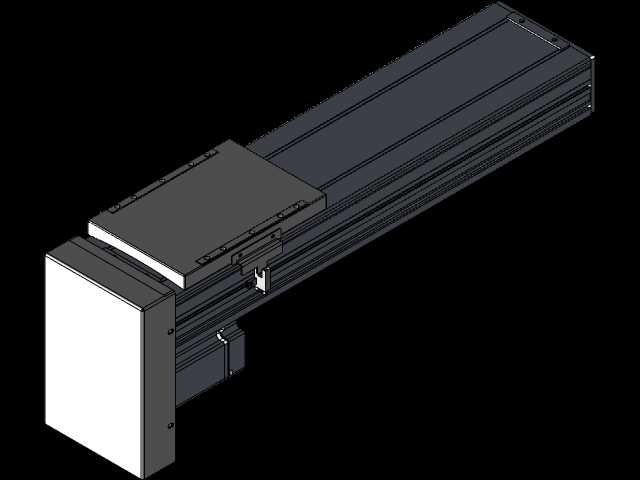

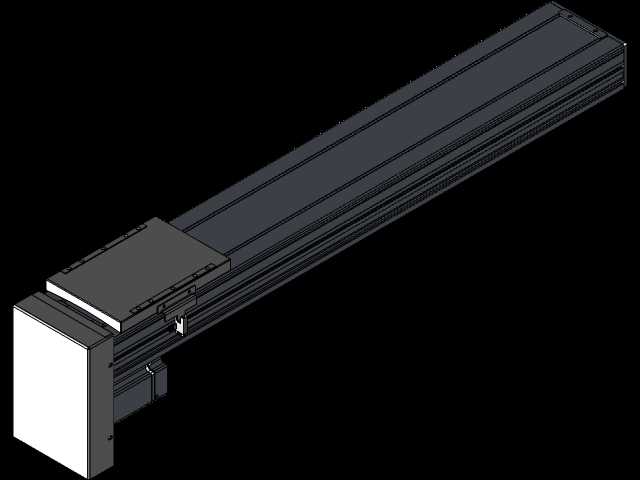

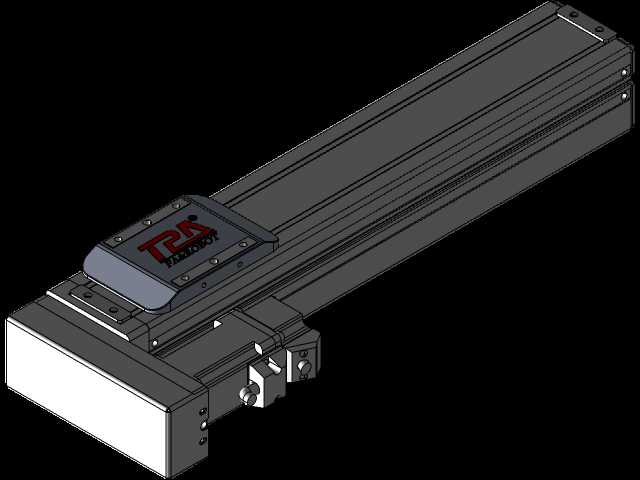

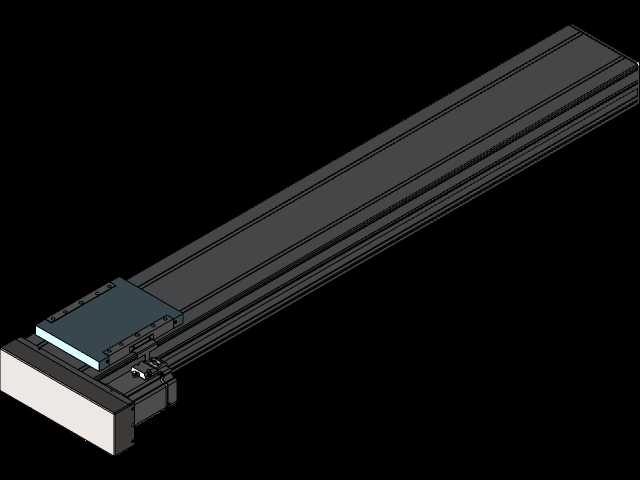

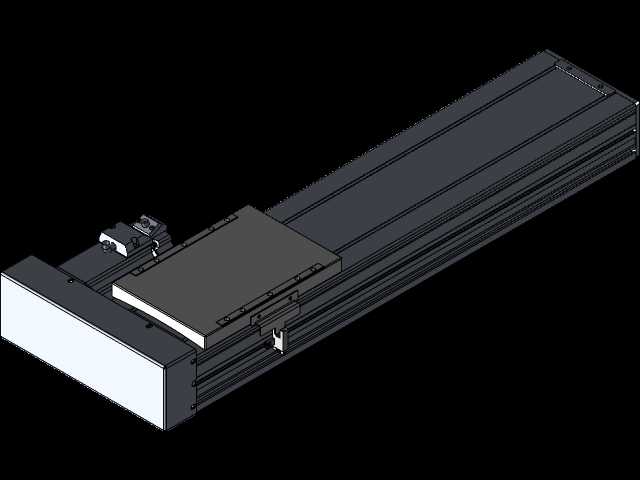

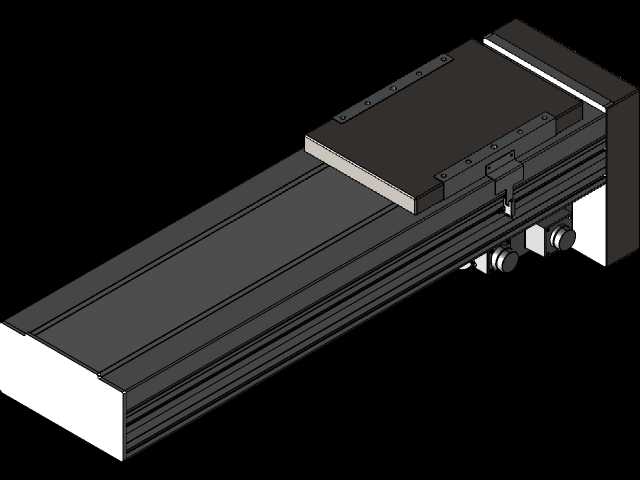

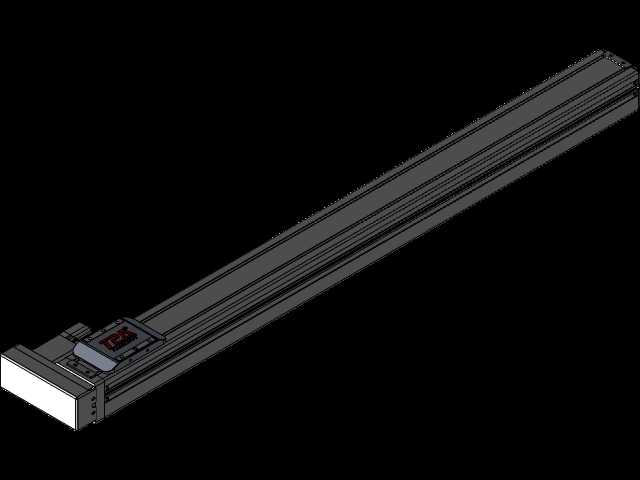

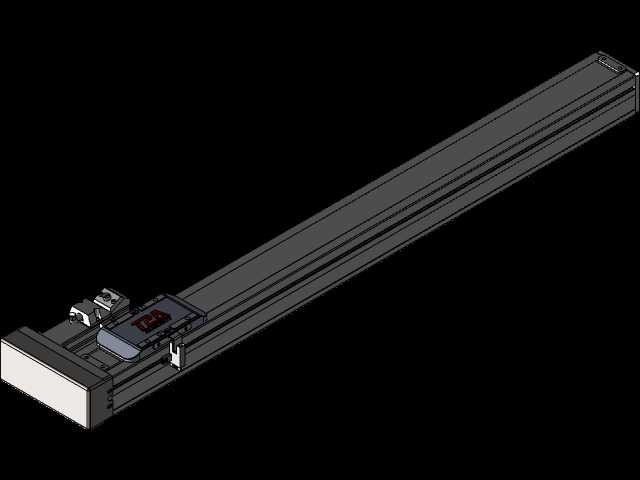

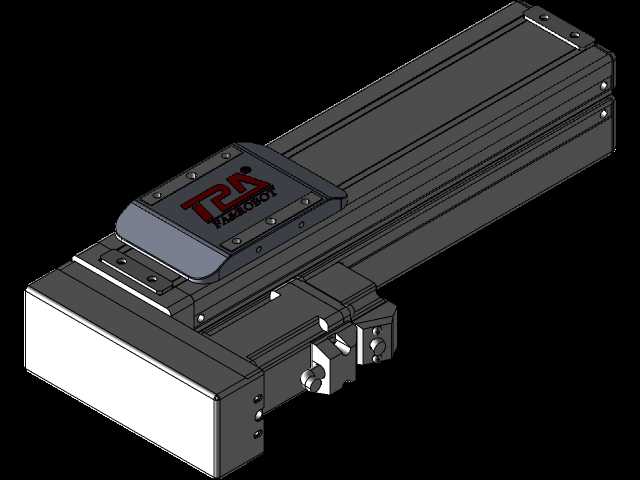

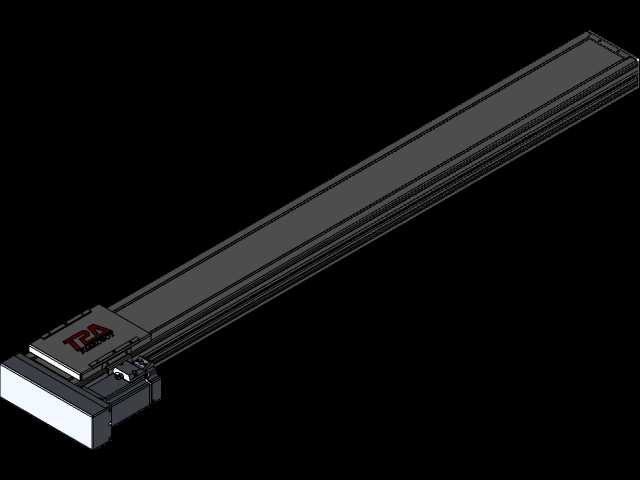

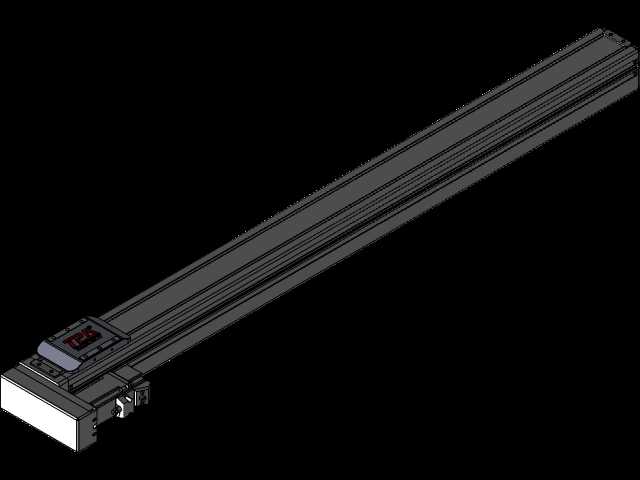

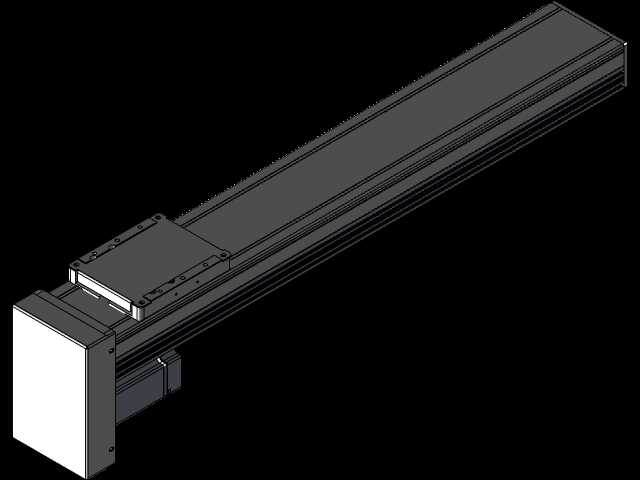

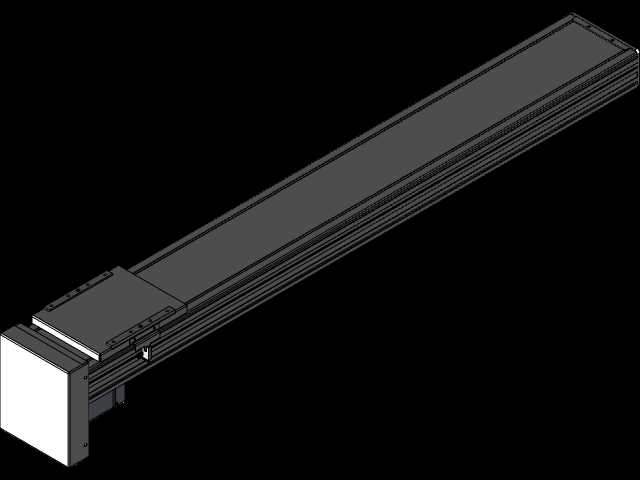

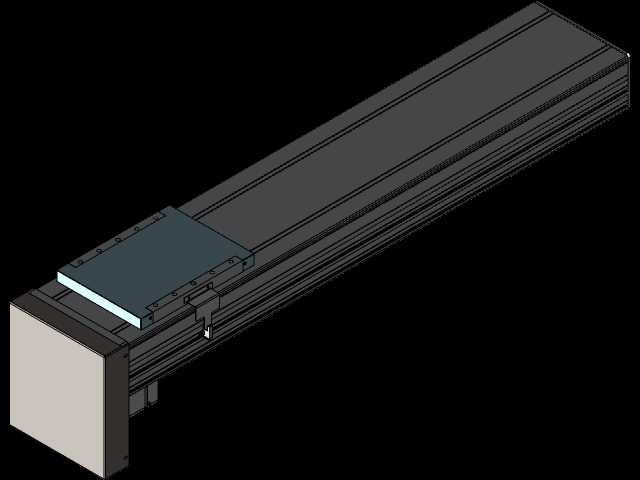

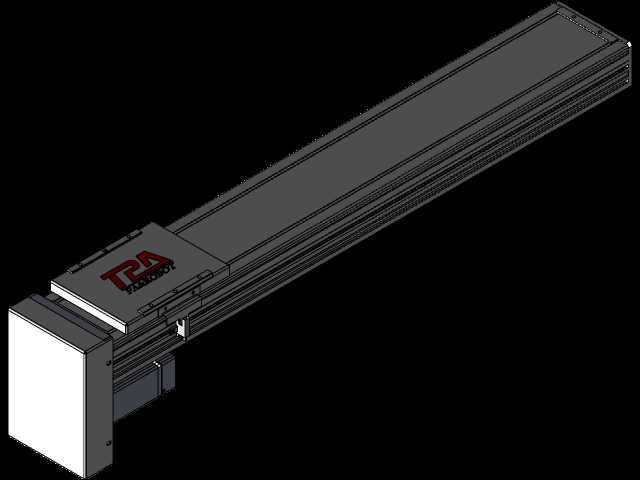

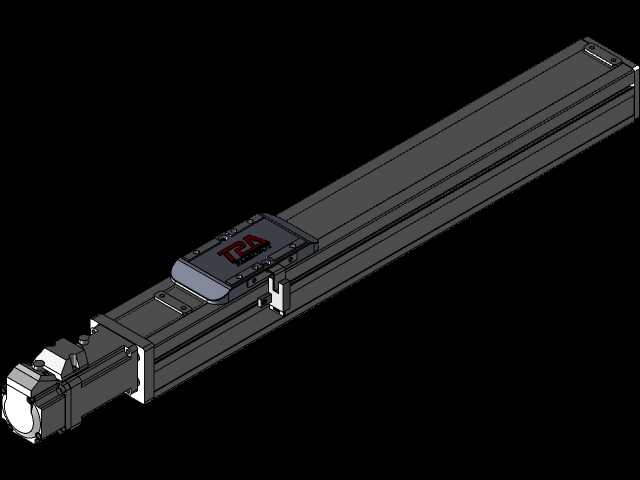

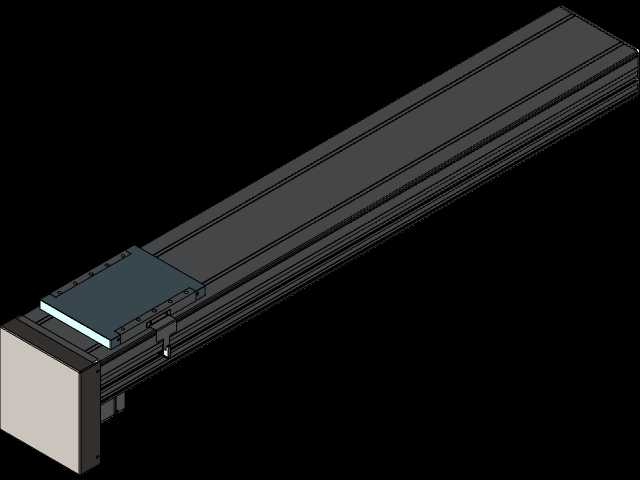

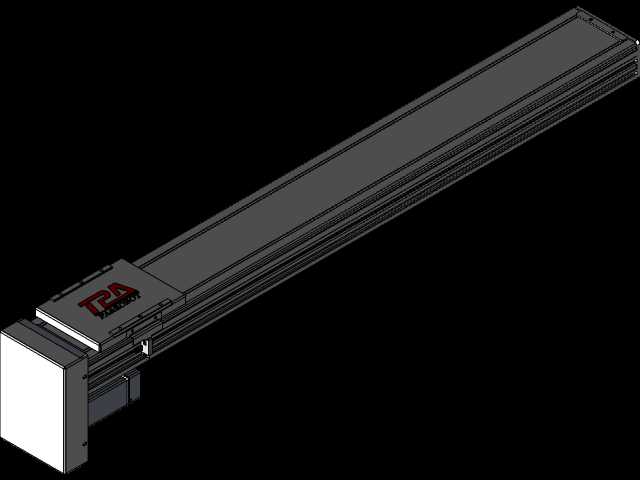

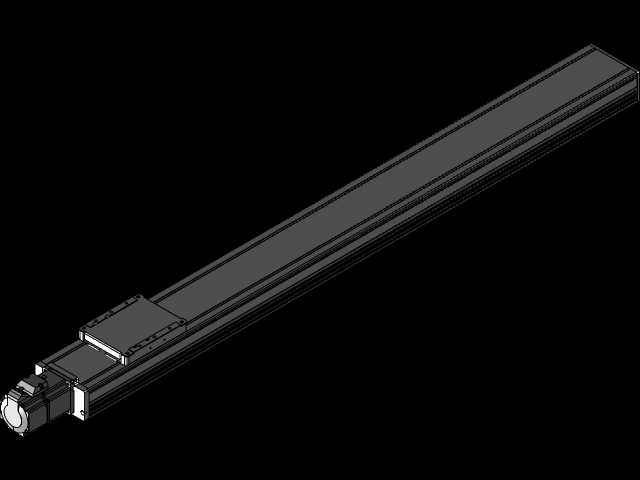

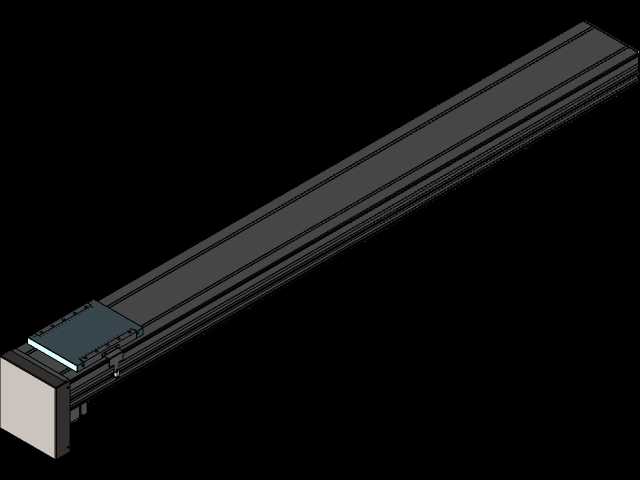

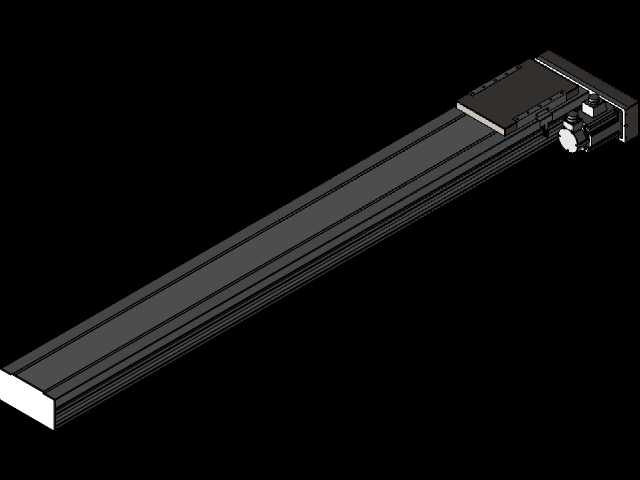

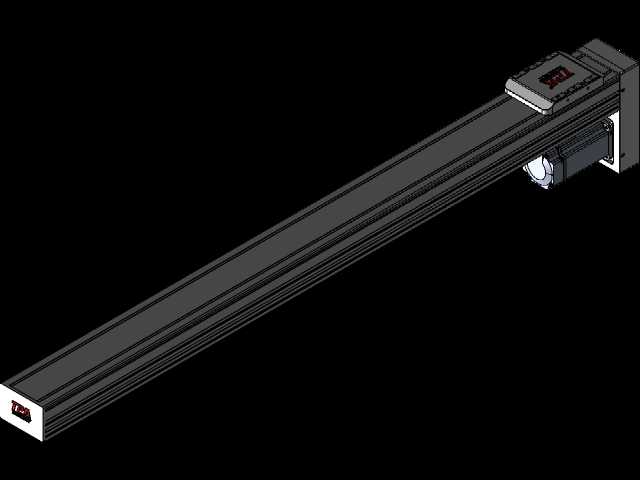

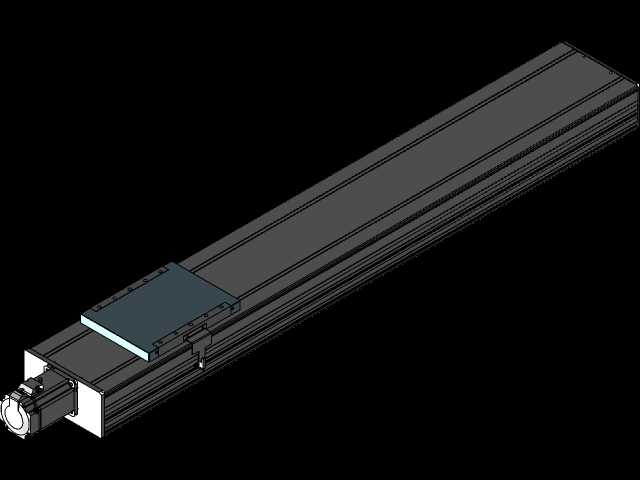

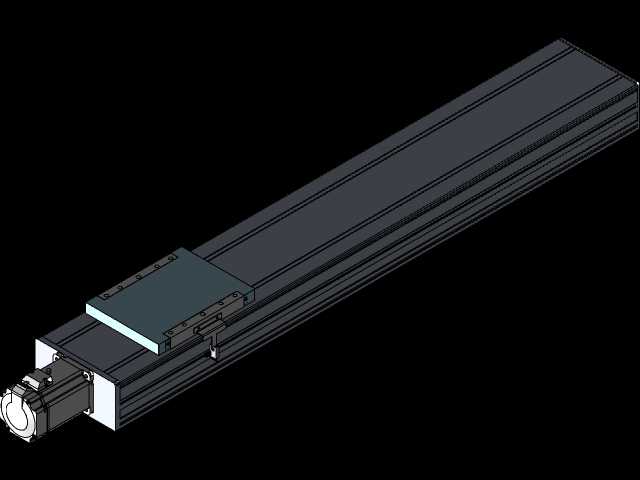

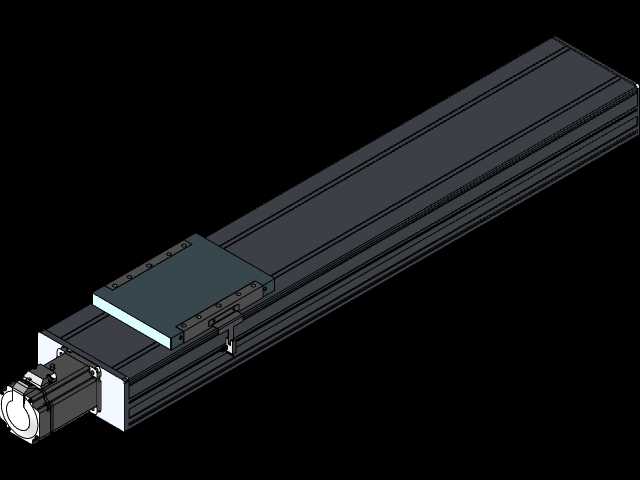

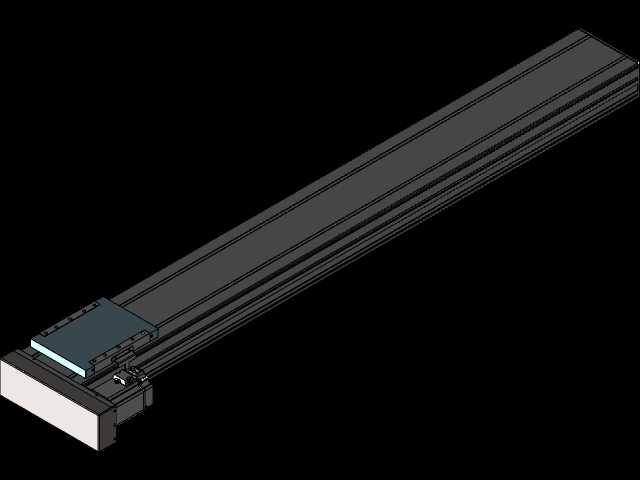

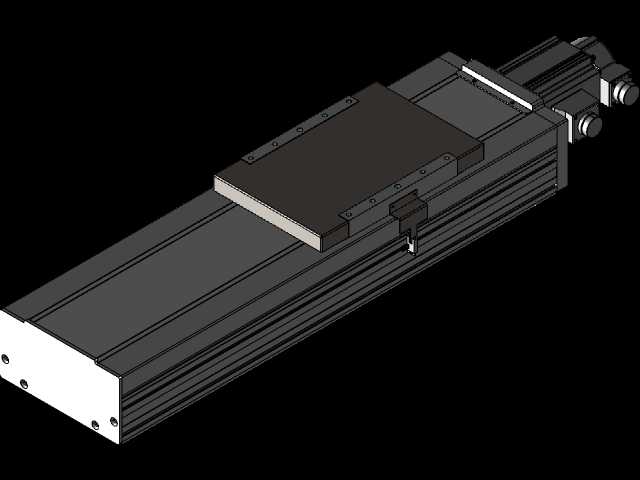

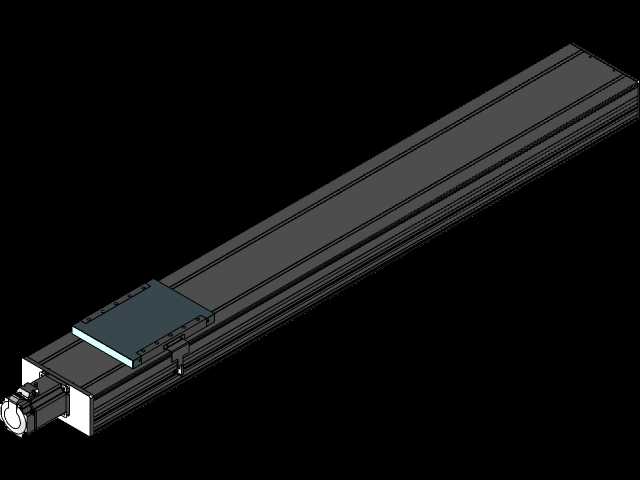

　　这款全密封结构的滚珠螺杆执行机构，核心适配洁净室类自动化生产场景，从结构设计之初就瞄准了无尘车间、精密检测工位这类对粉尘外泄、外界杂质侵入有严格管控要求的应用环境。区别于常规开放式线性模组，其整体采用全密封外罩结构，将滚珠螺杆、线性导轨、滑动螺母座等核心传动部件完全包覆在铝型材主体腔体内，仅通过密封滑台伸出部分连接外部负载，能有效阻隔车间内的浮尘、加工碎屑进入传动摩擦副，同时也能避免螺杆与滚珠滚动摩擦产生的微小磨屑扩散到洁净空间内，满足洁净车间的颗粒度管控要求。

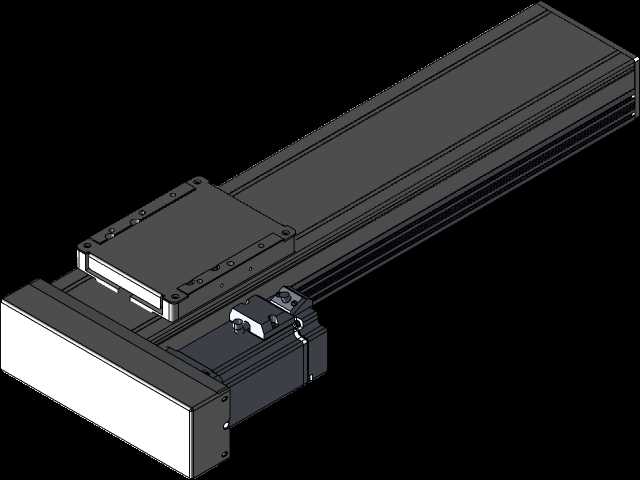

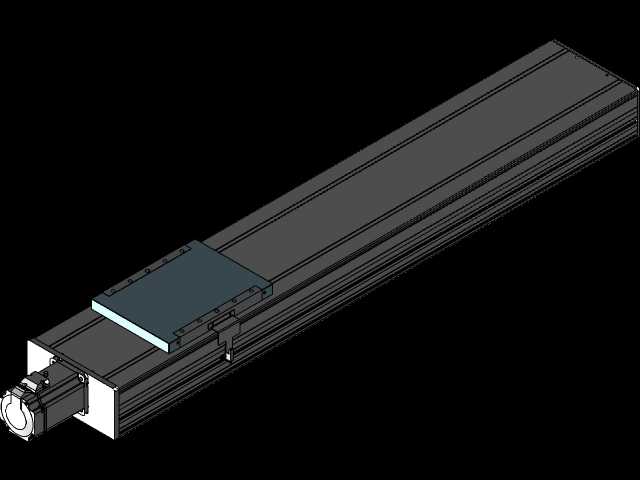

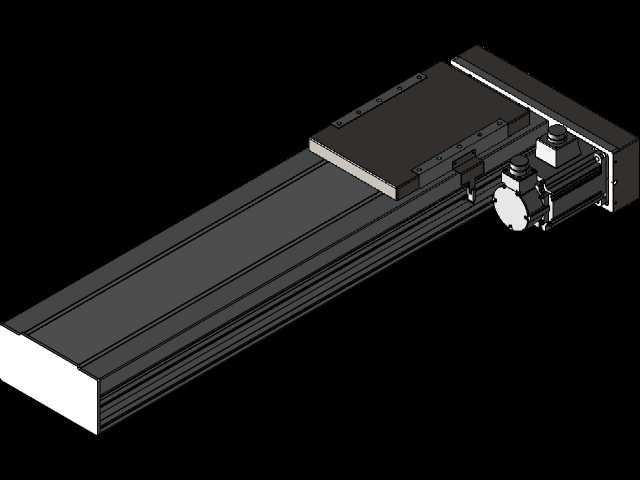

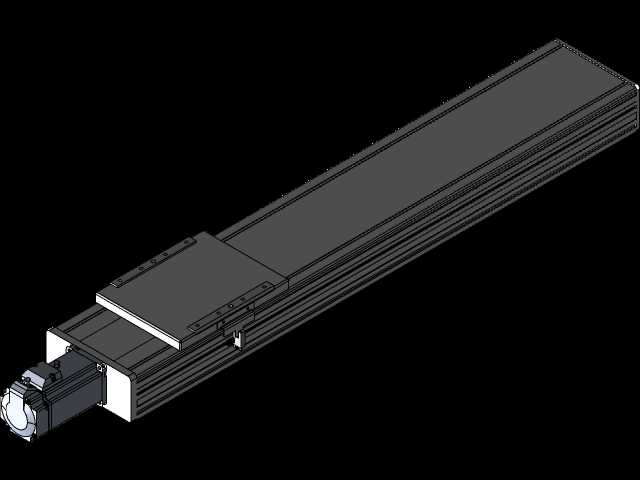

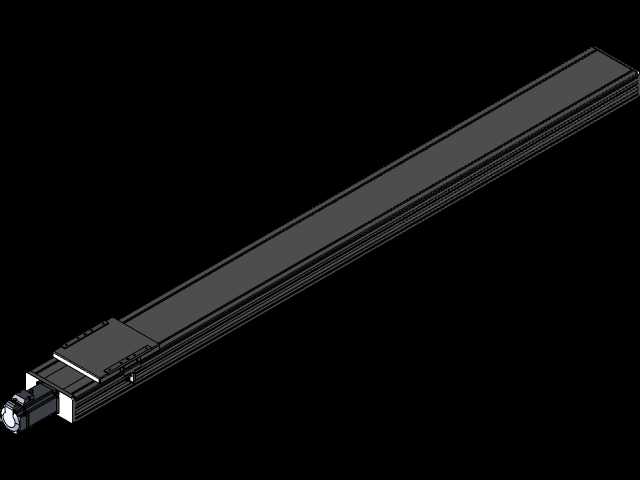

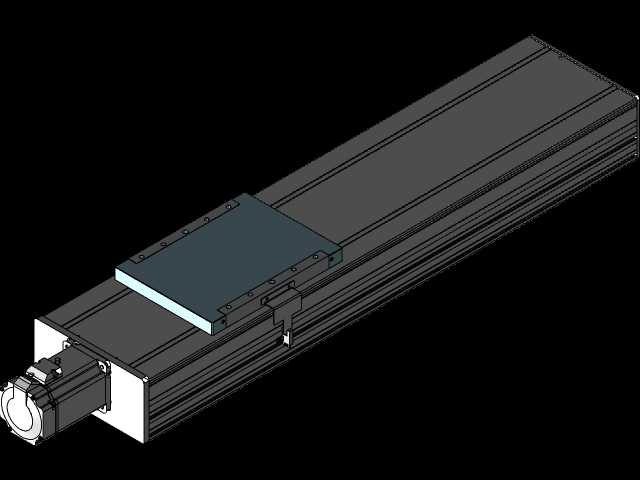

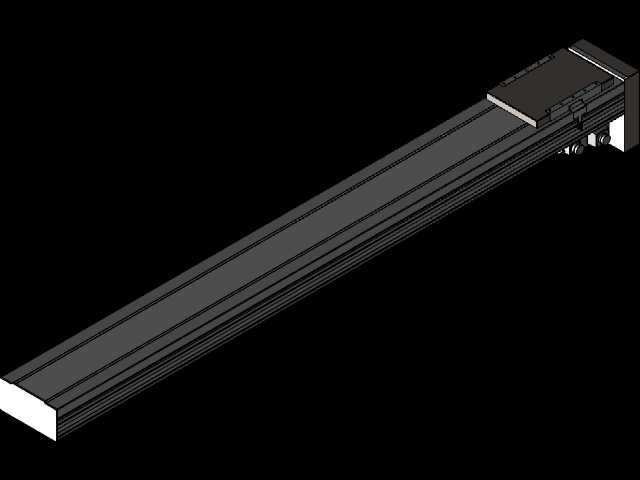

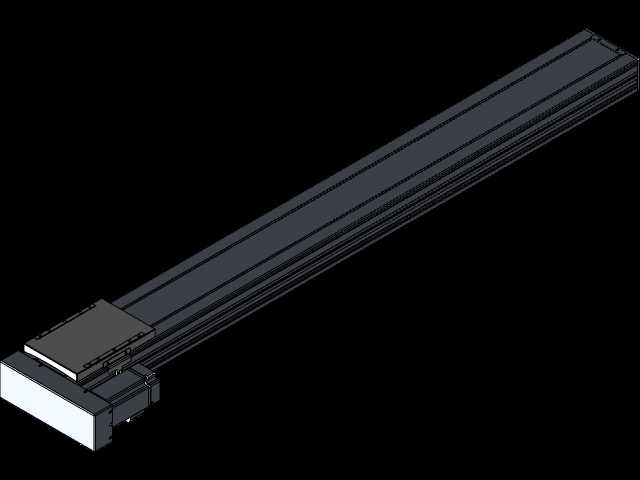

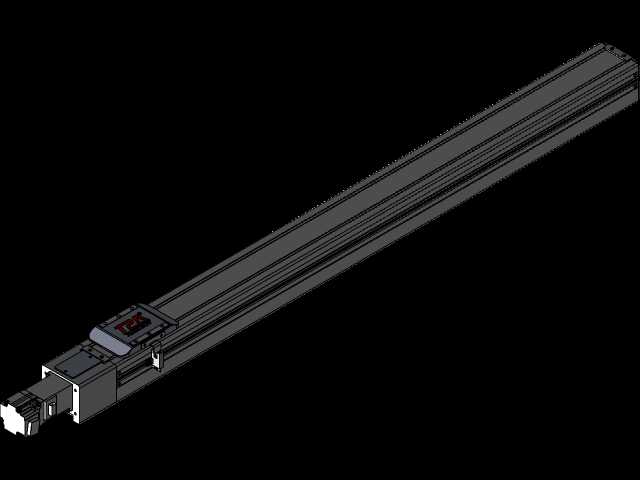

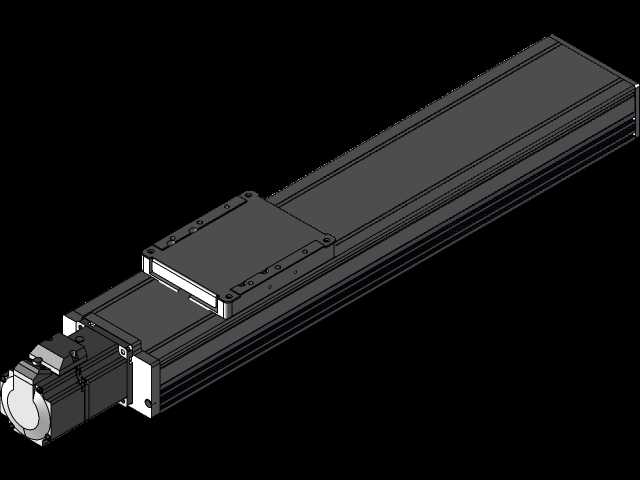

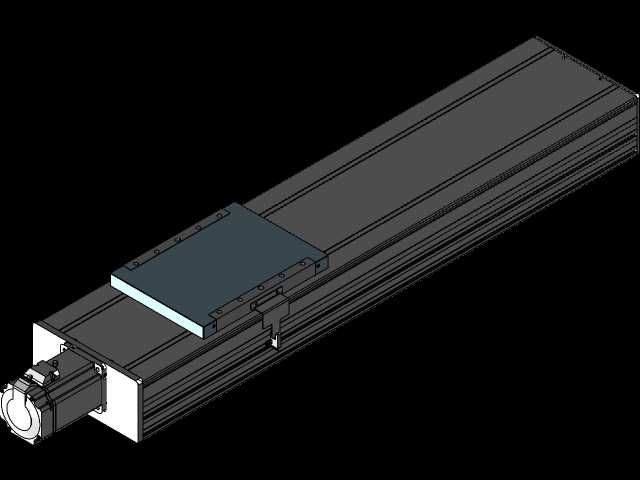

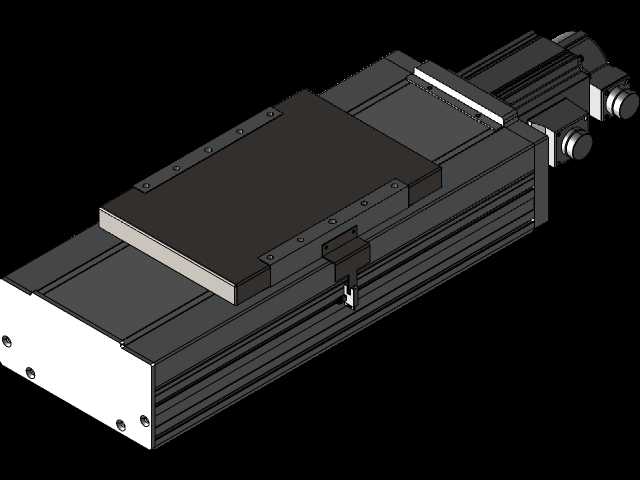

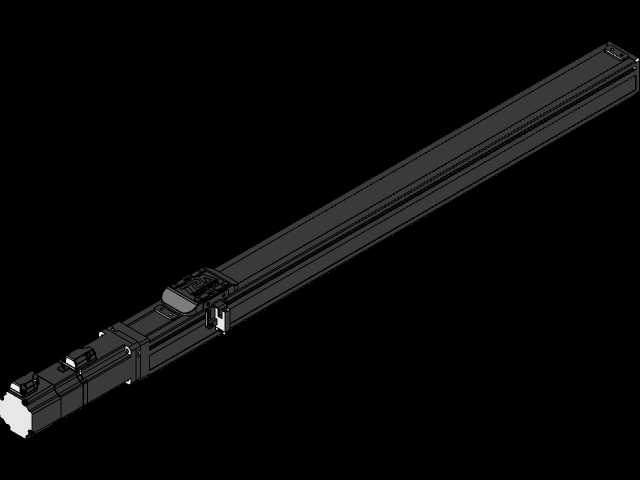

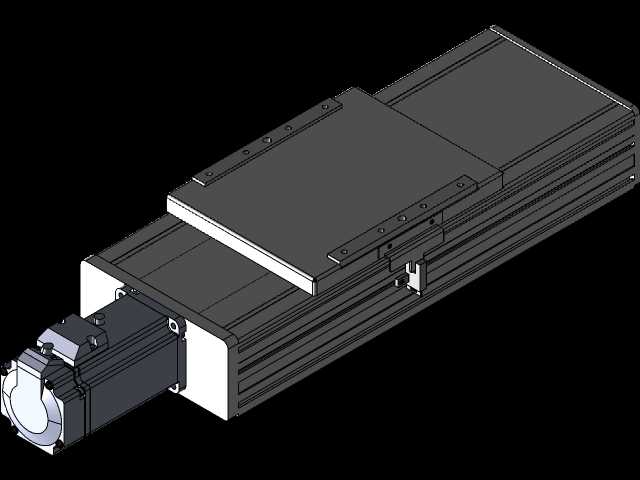

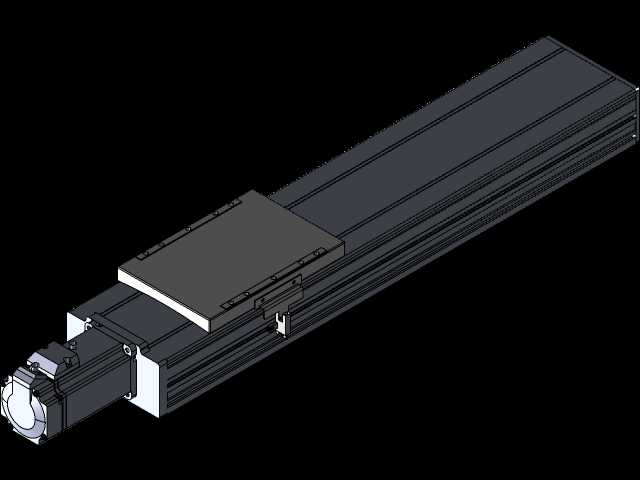

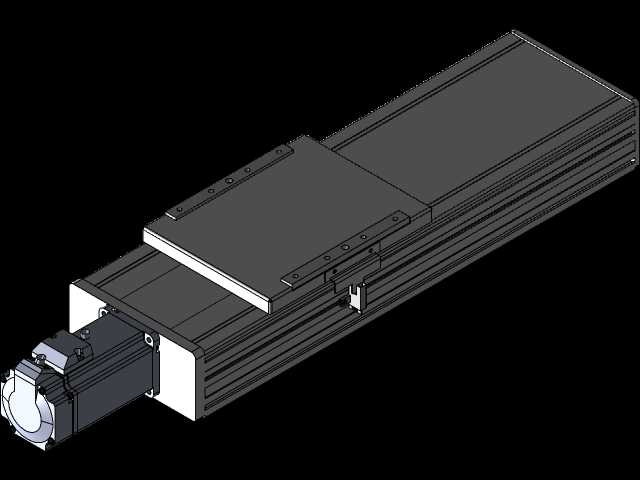

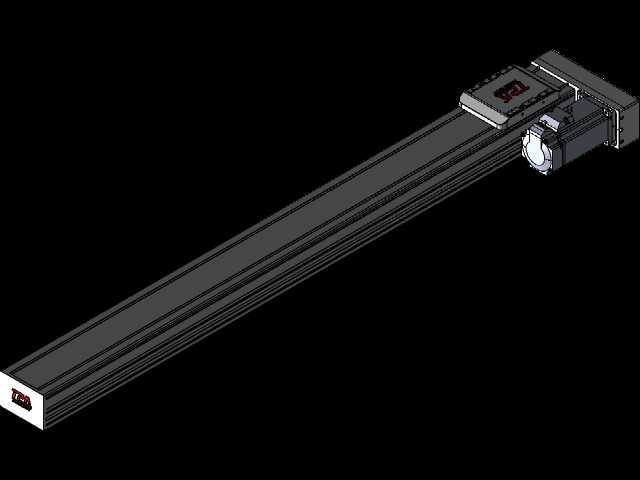

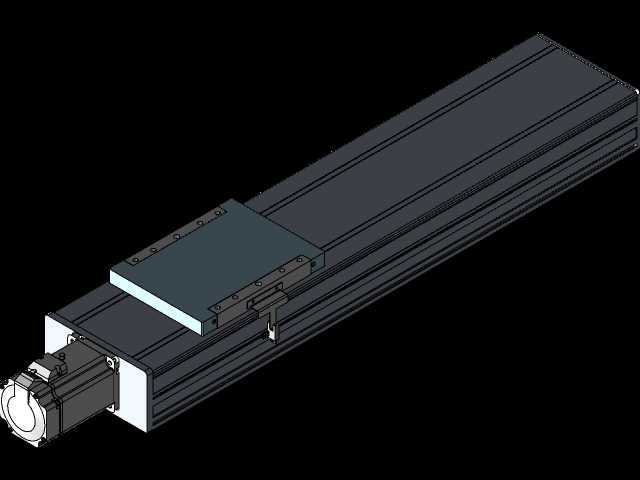

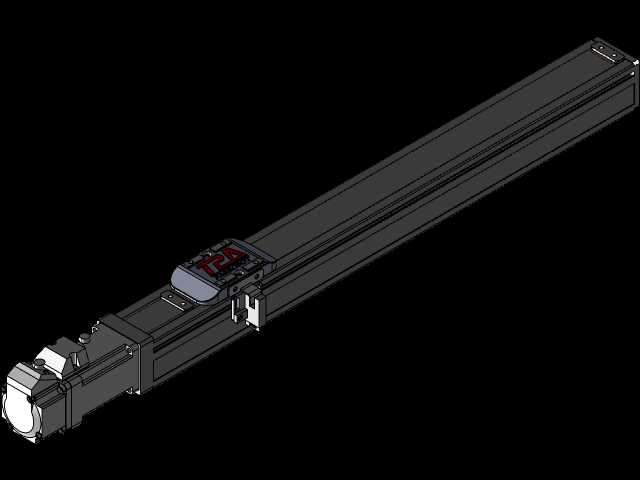

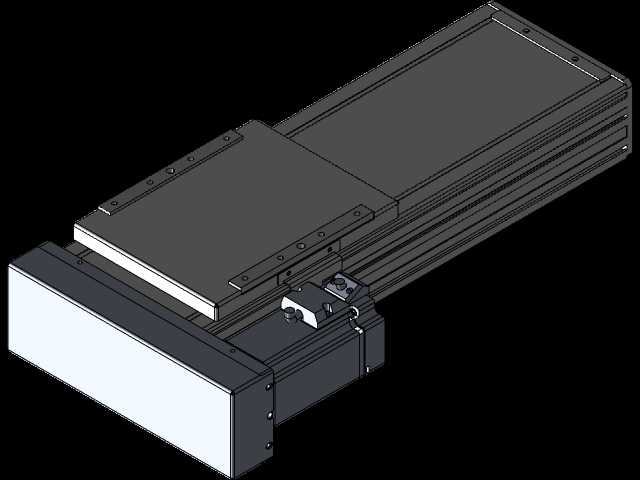

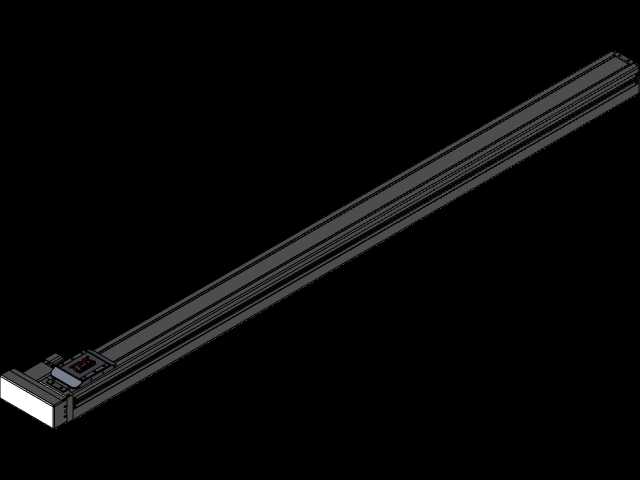

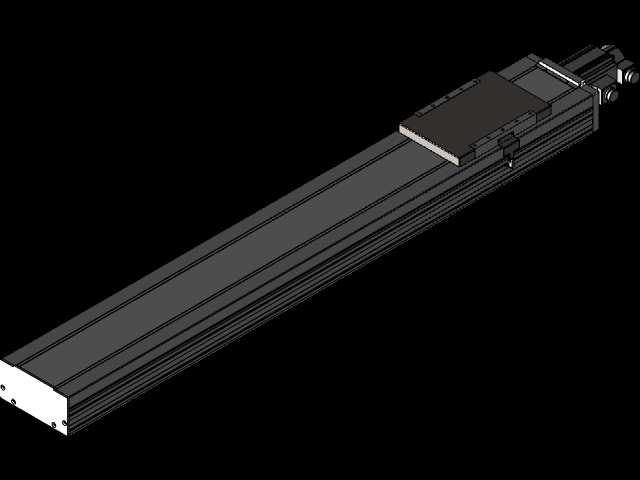

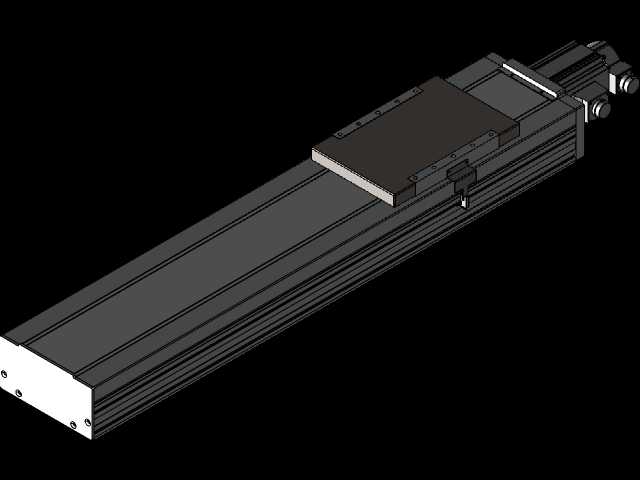

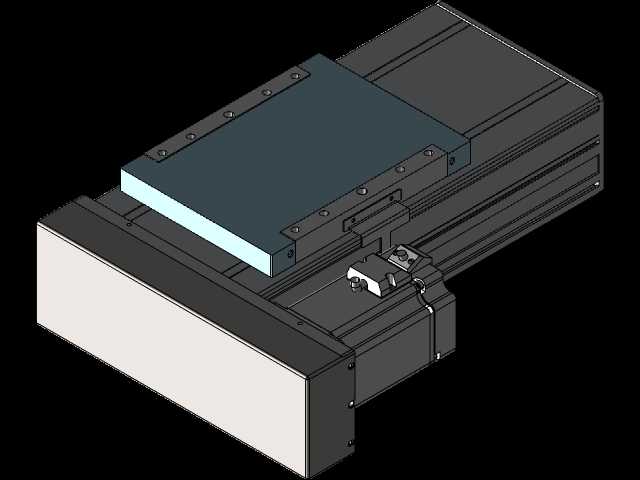

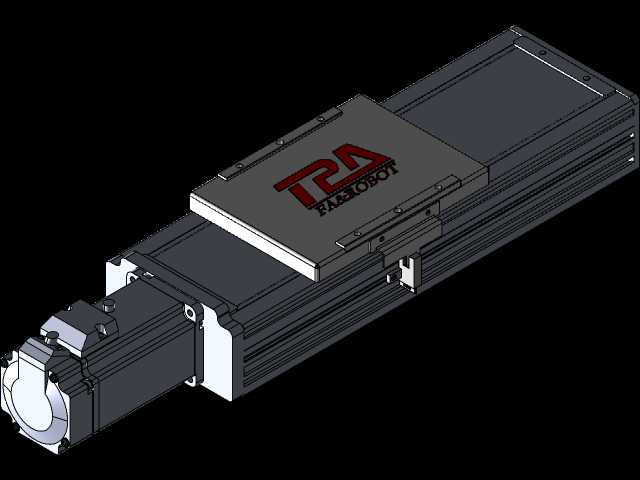

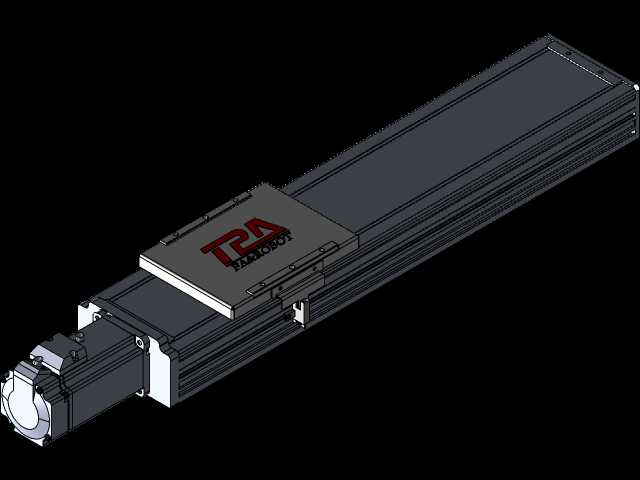

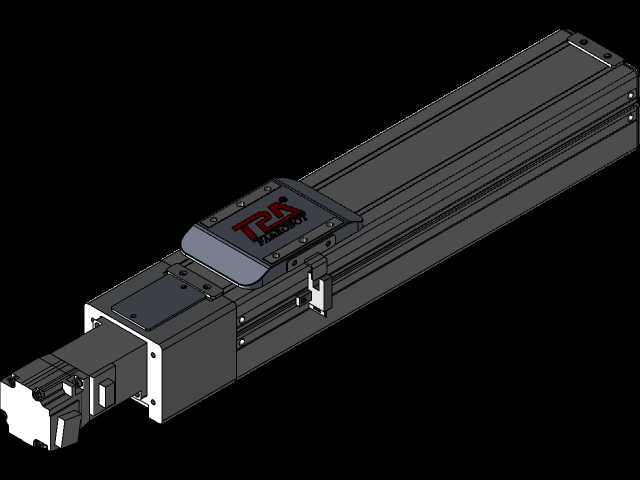

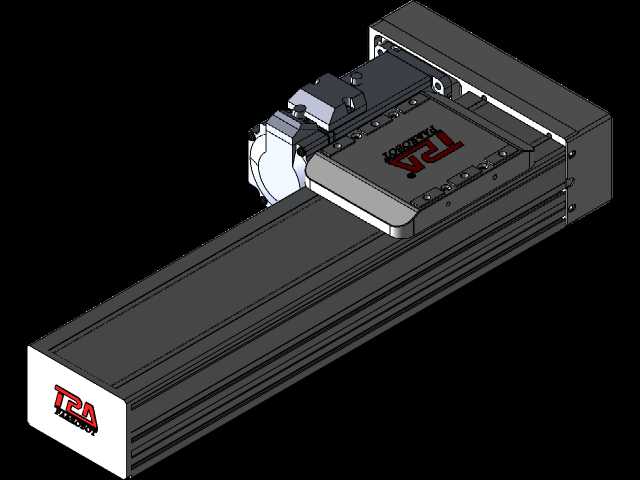

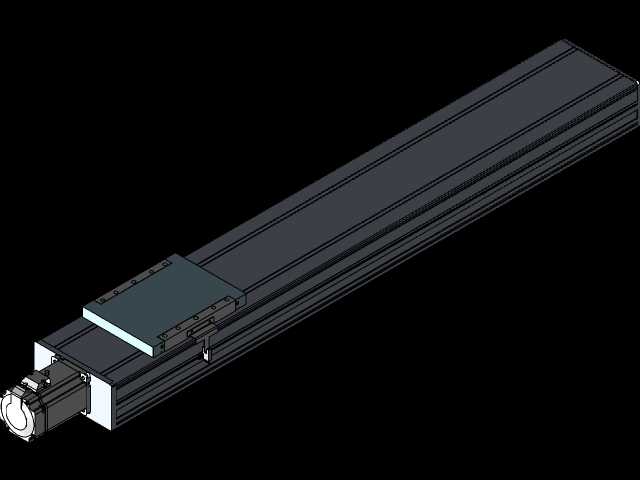

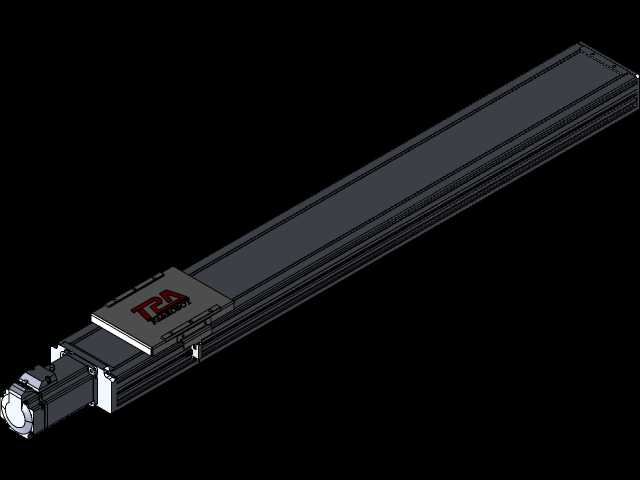

　　从实际选型适配角度看，该执行机构的电机座与联轴器采用外露式设计，这种结构并非设计疏漏，而是充分考虑了现场安装、后期维护的便捷性——安装或更换联轴器时无需拆解整个铝型材密封外罩，只需要拆卸电机端的连接紧固件即可完成操作，大幅降低了设备组装、后期运维的工时成本。传动核心采用研磨级滚珠螺杆副，配合预压处理的螺母座，能实现稳定的重复定位精度，水平安装工况下可承载对应规格的额定负载，长行程版本可覆盖大跨度的直线传动需求，最高运行速度可匹配大部分中高速自动化产线的节拍要求，不会因为密封结构的存在额外增加运动阻力、降低传动效率。

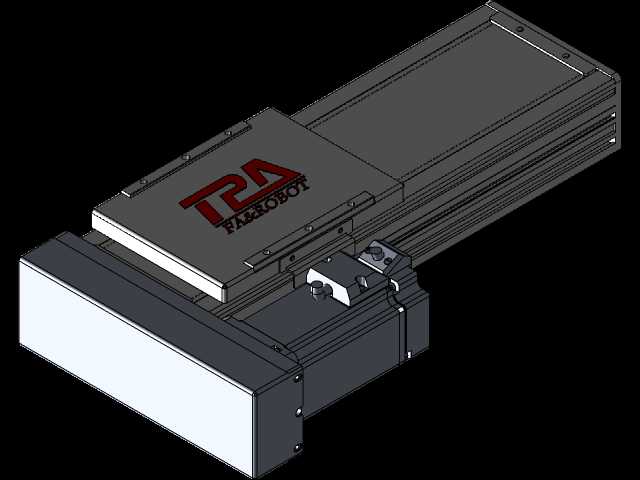

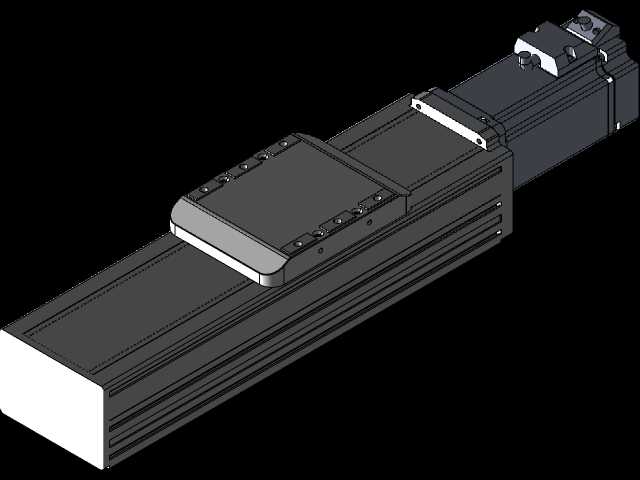

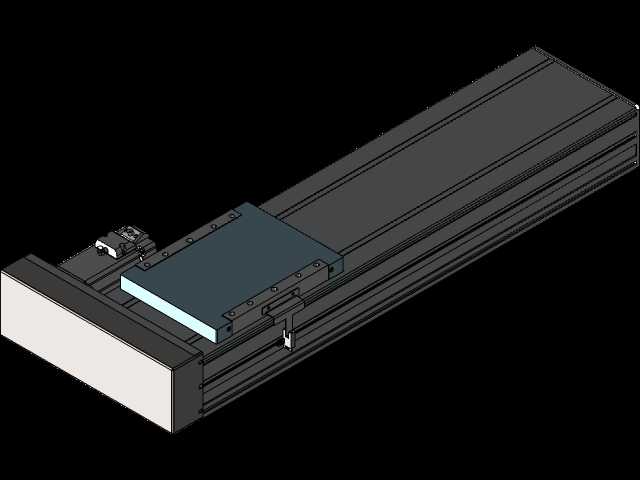

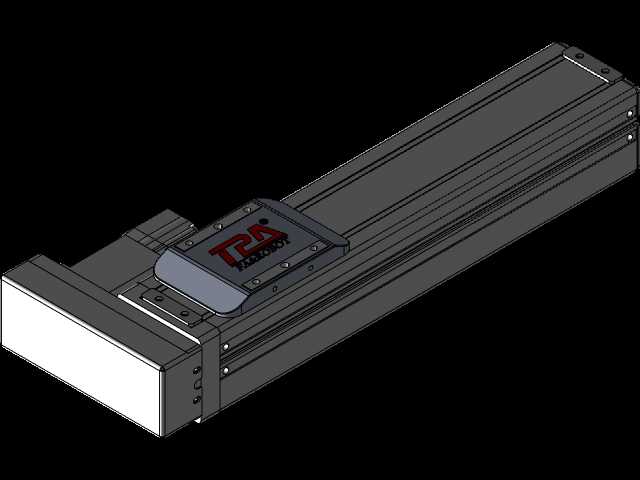

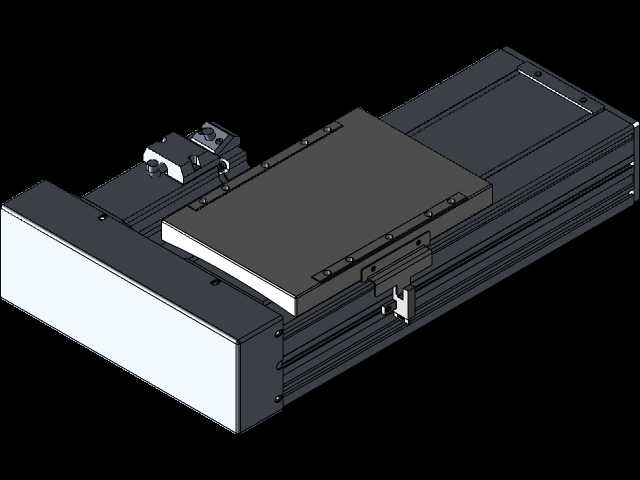

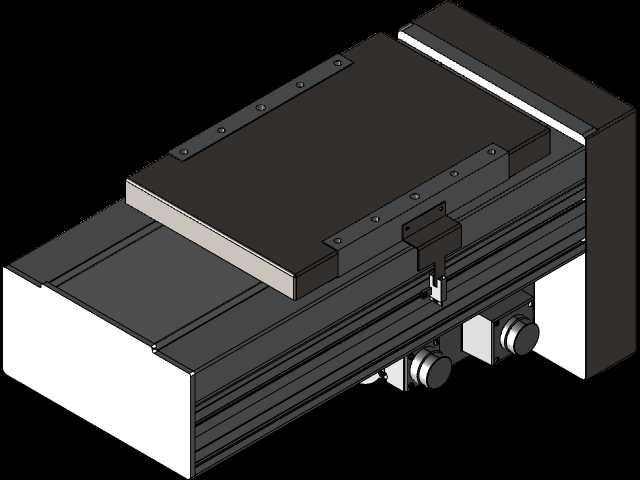

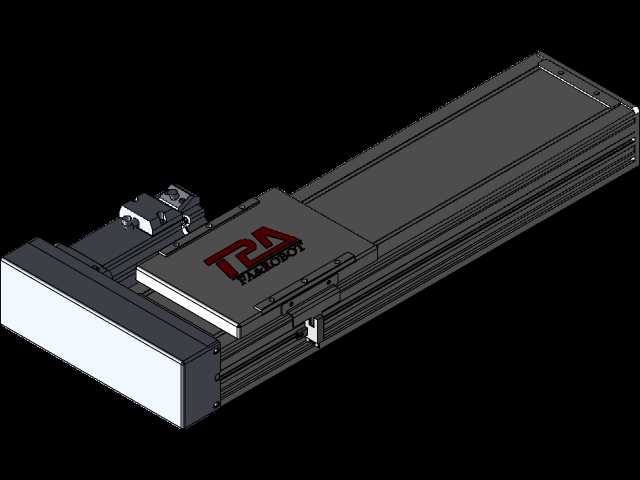

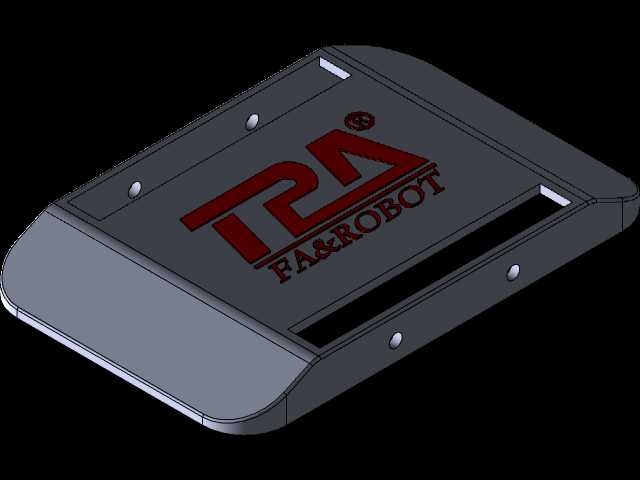

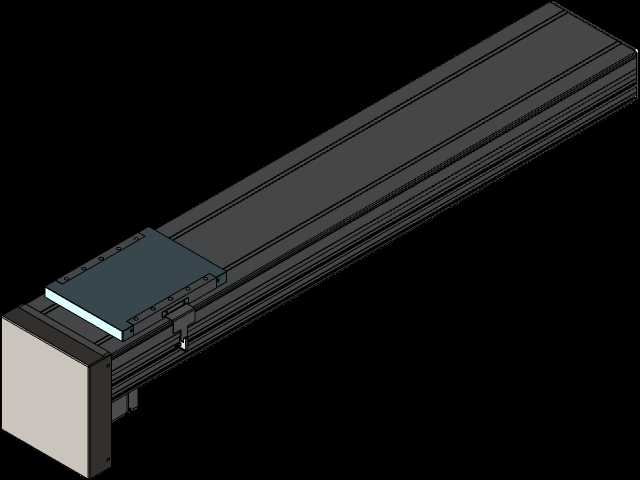

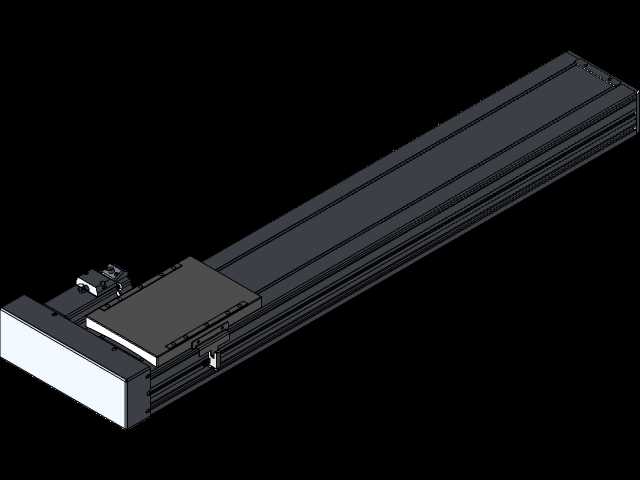

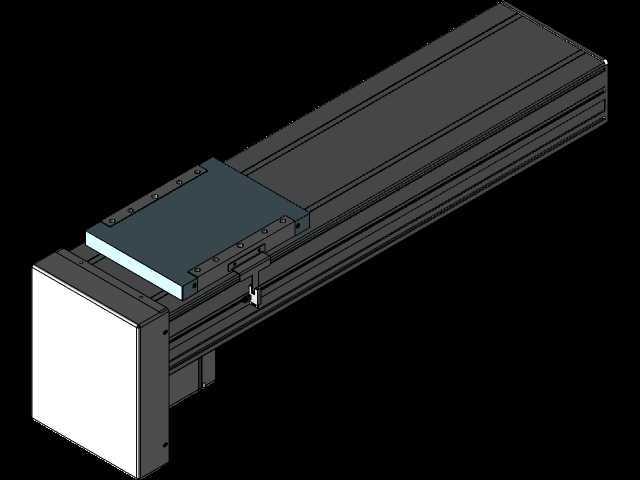

　　结构设计上，主体采用高强度挤压铝型材作为基座，型材本身集成了导轨安装基准面、密封槽安装位、传感器安装槽，无需额外拼接安装支架，既保证了整体结构的刚性，也控制了模组自身的重量。滑台部分采用一体化密封滑块，配合两侧的耐磨密封条，在往复运动过程中始终保持腔体的密封性能，密封条采用低摩擦耐磨材质，长期运行不会产生额外的粉尘，也不会因为摩擦阻力过大影响伺服电机的负载率。两端的端盖集成了轴承安装位、防撞缓冲块安装位，可根据实际使用需求加装行程限位开关、原点传感器，所有传感器走线均可隐藏在型材侧边的走线槽内，避免线缆外露影响设备整体整洁度，也防止运动过程中线缆被剐蹭损坏。

　　安装边界方面，该系列模组可通过型材底部的T型槽进行直接固定，也可通过两端的安装法兰进行吊装或侧装，适配不同的设备安装空间；滑台表面预留了标准的螺纹安装孔阵列，可直接连接负载连接板、夹爪机构、视觉检测支架等末端执行部件，无需额外加工转接板。多根同系列模组可通过标准连接板进行十字、龙门式组合，搭建多轴直角坐标机器人，可灵活适配不同的自动化作业需求，比如洁净室内的晶圆搬运、检测试剂移载、精密电子元件组装、化学实验样本转移等场景，也可用于普通自动化生产线上的物料搬运、工位移载，凭借全密封结构可适应多尘、有少量切削液飞溅的加工车间环境，避免杂质进入传动副导致的磨损加剧、精度下降问题，延长设备的维护周期与使用寿命。

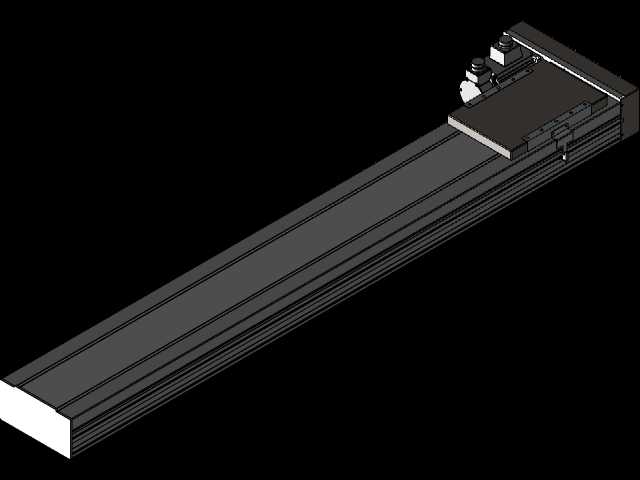

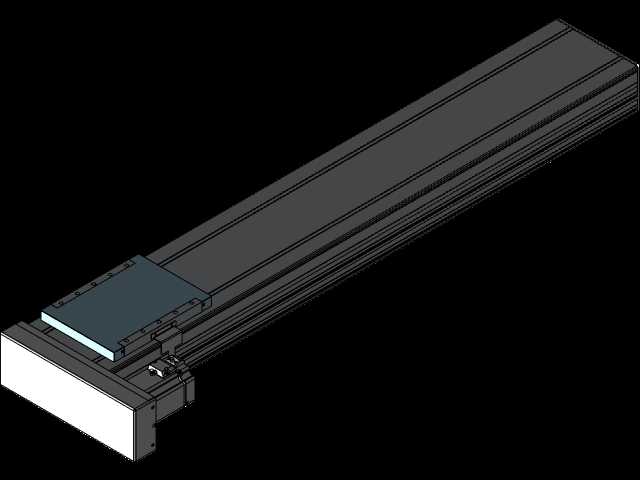

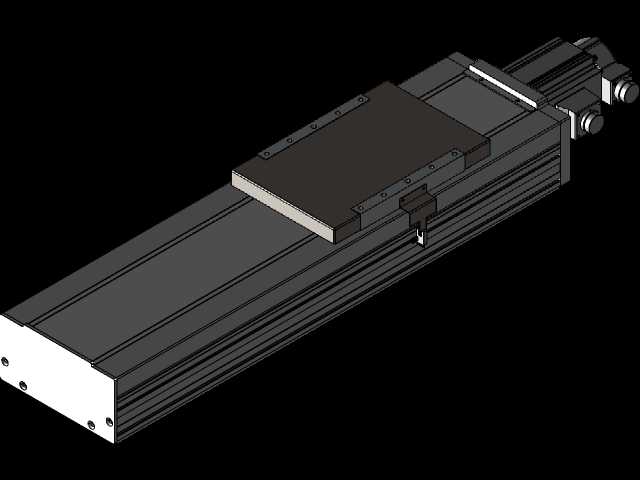

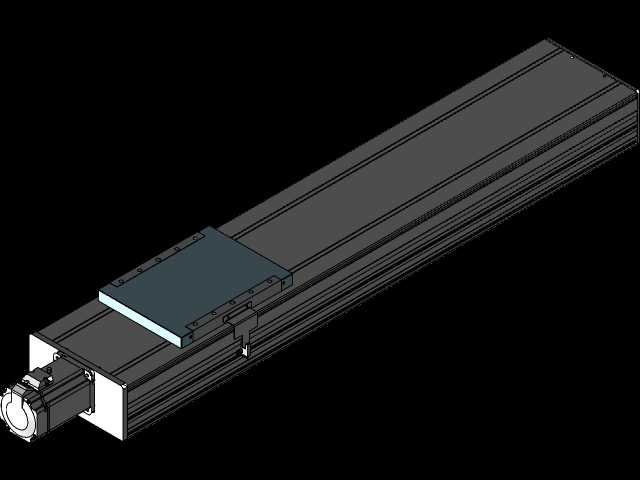

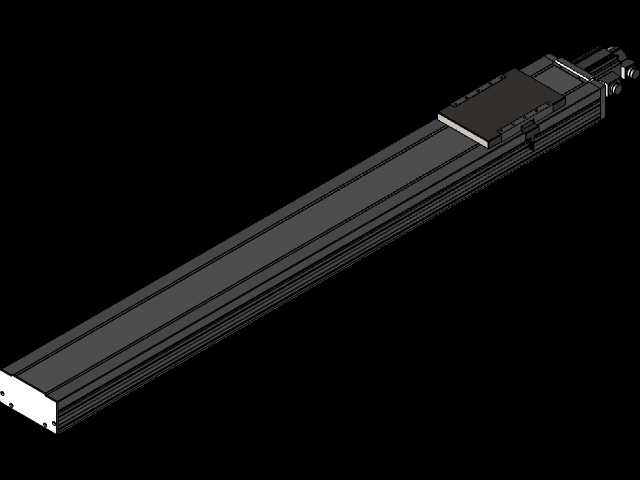

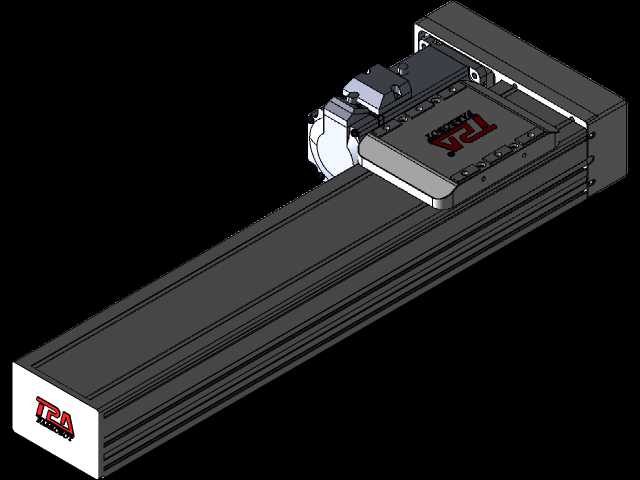

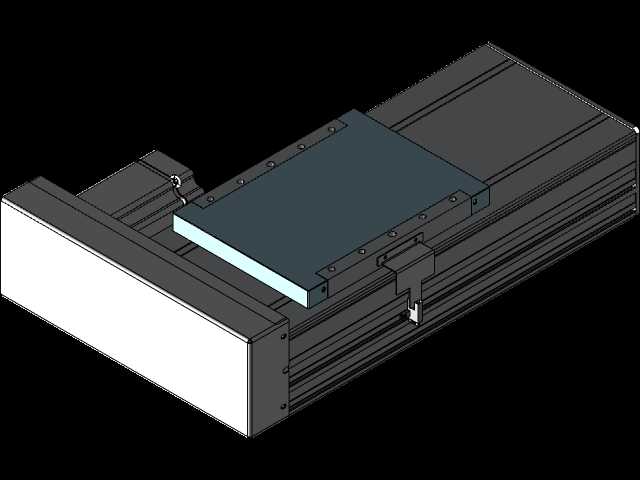

　　在实际设计选型过程中，需要注意根据负载重量、运行速度、行程长度匹配对应导程的螺杆规格，以及对应的伺服电机功率，长行程应用场景下需要校核螺杆的临界转速，避免高速运行时出现螺杆共振影响运行稳定性；侧装或吊装使用时，需要额外校核模组的静动态负载能力，避免滑块承受额外的倾覆力矩导致导轨磨损加快。整体结构的三维建模完全按照实际加工尺寸进行还原，所有安装孔位、配合公差、密封槽尺寸均与实物一致，可直接用于设备整体装配的干涉检查、安装模拟，也可用于后续的工程出图、零部件加工参考，帮助结构设计人员快速完成设备的整体方案搭建，减少重复建模的工作量。
