直角5P Mini-B USB2.0母座连接器结构

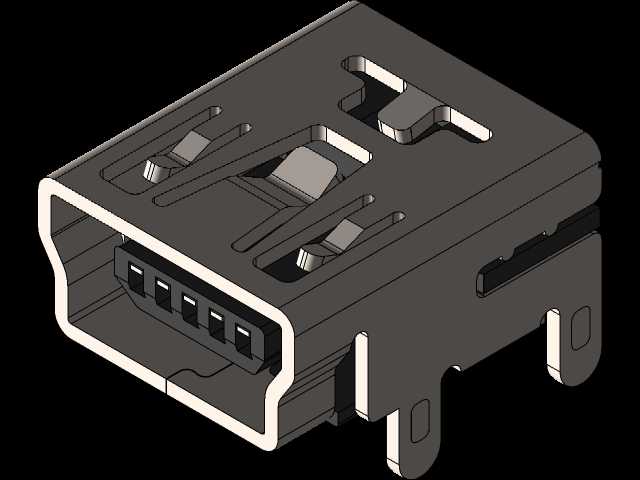

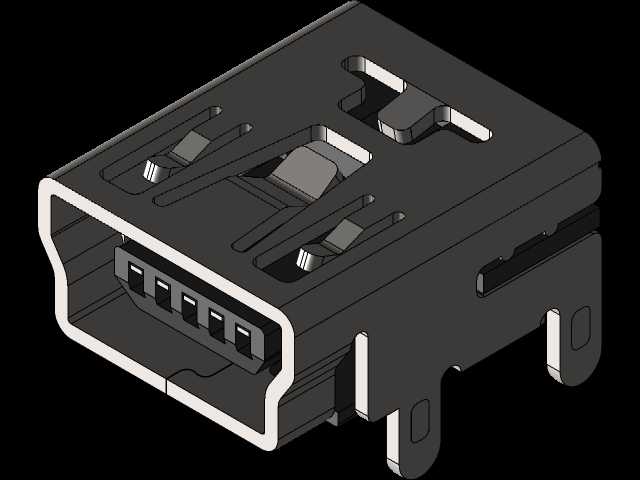

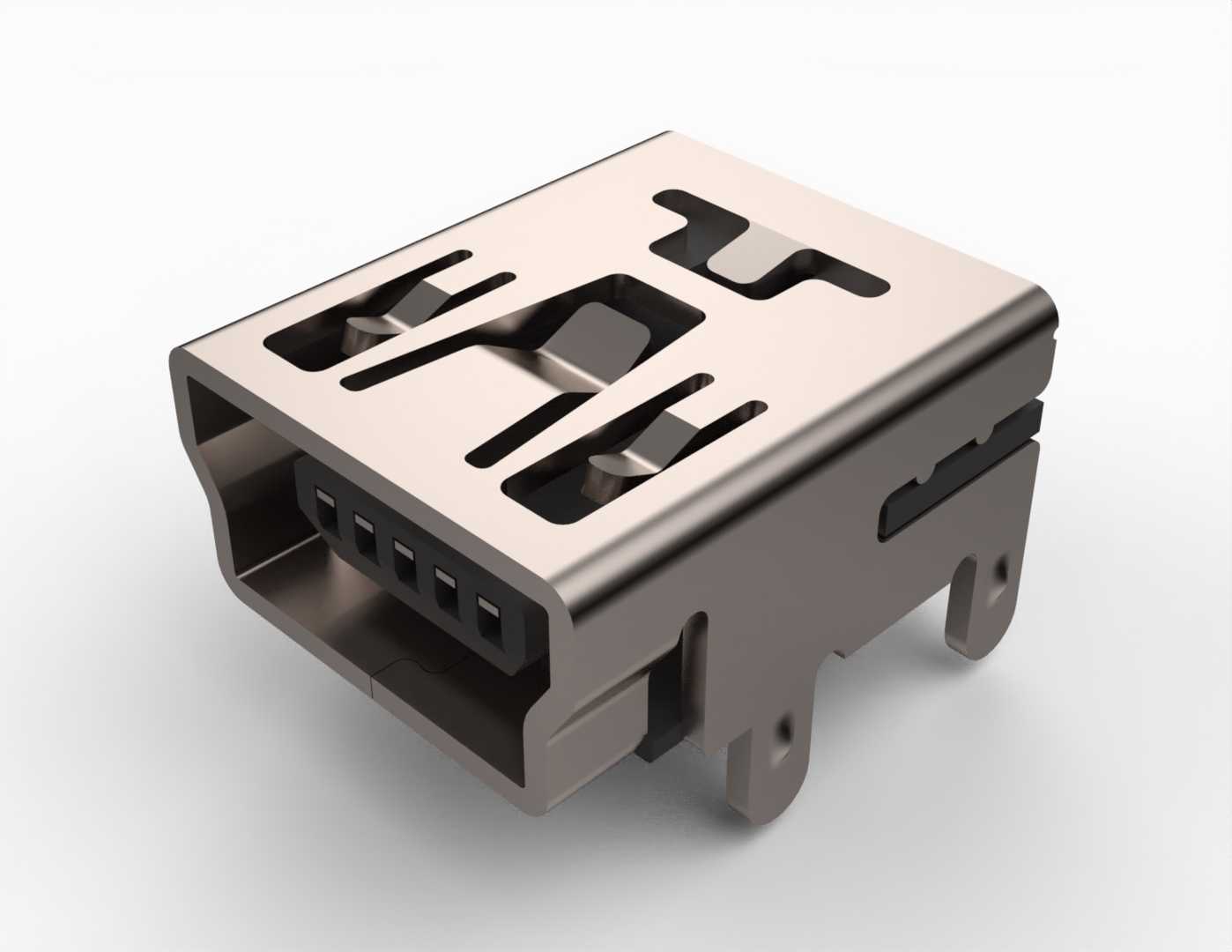

　　这款直角5P Mini-B USB2.0母座连接器，是板载式数据传输接口的典型结构，日常在各类小型数码设备、工业控制板卡、手持检测终端、嵌入式开发模块上都能见到它的应用，主要承担设备与外部线缆之间的USB2.0协议数据交互、小电流供电传输的作用，相比直插式母座，直角弯插的结构能大幅压缩设备接口方向的厚度空间，适配紧凑外壳的内部布局需求。从结构设计逻辑来看，整个母座采用金属屏蔽壳+绝缘胶芯+接触端子的三层堆叠结构，外层金属屏蔽壳采用冲压折弯成型工艺，壳身预留的两处定位插脚与板端安装孔位对应，过波峰焊时既能快速定位，焊装后也能提供足够的结构强度，避免频繁插拔导致接口松脱；屏蔽壳表面的弹性卡扣结构，是和公头对插时的锁止结构，

　　能保证插合后接触可靠，不会因为轻微拉扯就出现断连。绝缘胶芯部分采用耐高温工程塑料注塑成型，5根接触端子按照USB2.0 Mini-B接口的定义顺序排布在胶芯内部，端子采用磷青铜材质冲压后镀金处理，既保证接触时的导电性能，也能提升反复插拔的耐磨寿命，直角弯折的端子引脚直接对应PCB板的焊盘，焊接后引脚与板面平行，不会像直插接口那样在垂直板面方向突出过高，给外壳结构设计留出更多余量。安装边界方面，这类直角母座的板端占用面积通常控制在极小范围内，插合方向平行于PCB板面，接口端面突出板边的尺寸经过严格控制，刚好能和设备外壳的接口开孔对齐，不会出现接口内陷或者突出过多的问题；外壳两侧的固定脚焊接后，能承受至少上千次的反复插拔力，

　　不会出现接口从板上脱落的情况。在实际选型应用中，这类接口常被用在空间受限的便携设备上，比如老式便携移动硬盘、手持数据采集器、小型工业传感模块的调试接口，相比标准USB接口，Mini-B接口的体积更小，直角结构的走线方向更贴合设备内部的布线逻辑，不会因为线缆弯折占用额外的内部空间。设计建模过程中，需要重点关注几个核心尺寸的公差控制：首先是公头插合腔的内部尺寸，公差过大会导致插合松动接触不良，公差过小则会出现公头插不进或者插拔力过大的问题；其次是端子接触点的位置度，必须保证公头插入后每根端子都能可靠接触，避免出现数据传输丢包或者供电中断的情况；另外金属屏蔽壳的接地引脚位置也需要准确对应PCB的接地焊盘，焊接后屏蔽壳可靠接地，

　　才能起到屏蔽外界电磁干扰的作用，保证USB2.0高速数据传输的稳定性。胶芯与金属壳的配合采用过盈卡扣结构，装配时不需要额外粘接或者焊接，靠卡扣的预紧力就能把胶芯牢牢固定在屏蔽壳内部，避免插拔过程中胶芯移位。端子的尾部引脚长度经过优化，既能保证波峰焊时焊锡充分浸润，也不会因为引脚过长导致相邻焊盘之间出现连锡短路的问题。在结构强度设计上，金属壳的折弯处都做了圆角过渡，避免冲压成型时出现应力集中导致壳身开裂，安装脚的位置做了加宽处理，提升焊装后的抗扭强度，即使插线时受到侧向的力，也不容易把接口掰坏。
