RC遥控船三叶螺旋桨结构设计

　　做RC船模推进系统匹配的时候，三叶螺旋桨是很多玩家做静水中速航行配置的首选，和两叶桨比起来，它的盘面比更大，相同转速下能获得更充足的推力，同时三片桨叶均匀分布的结构，能把转动过程中的动不平衡量降到更低，跑起来船体的震感会弱很多，尤其适合长度在60到120厘米区间的仿真类遥控船模，不管是仿真货船、休闲竞速艇还是内河作业船模型，都能适配对应的动力输出需求。

　　从实际使用场景来看，这类螺旋桨主要服务于小比例遥控船模的水下推进环节，工作时完全浸没在水面以下，把电机输出的旋转扭矩转化为推动船体前进的轴向推力，桨叶的曲面弧度直接决定了推水效率，设计的时候不能只追求大推力盲目加大螺距，要是螺距和电机KV值、电池放电能力不匹配，很容易出现电机过载发烫、电调触发保护停转的问题，反而影响航行稳定性。我在建模的时候先确定了桨毂的核心安装尺寸，中心的轴孔直径按照常用的3mm、4mm模型船硬轴规格做适配，轴孔深度控制在8到10毫米，侧面预留了顶丝孔位，安装的时候可以用机米螺丝把桨和传动轴锁死，避免高转速下出现松脱打滑的问题，桨毂整体做了圆弧过渡，没有尖锐的直角结构，既可以减少水下转动的紊流阻力，也能避免安装的时候刮伤手或者刮破船底的防水蒙皮。

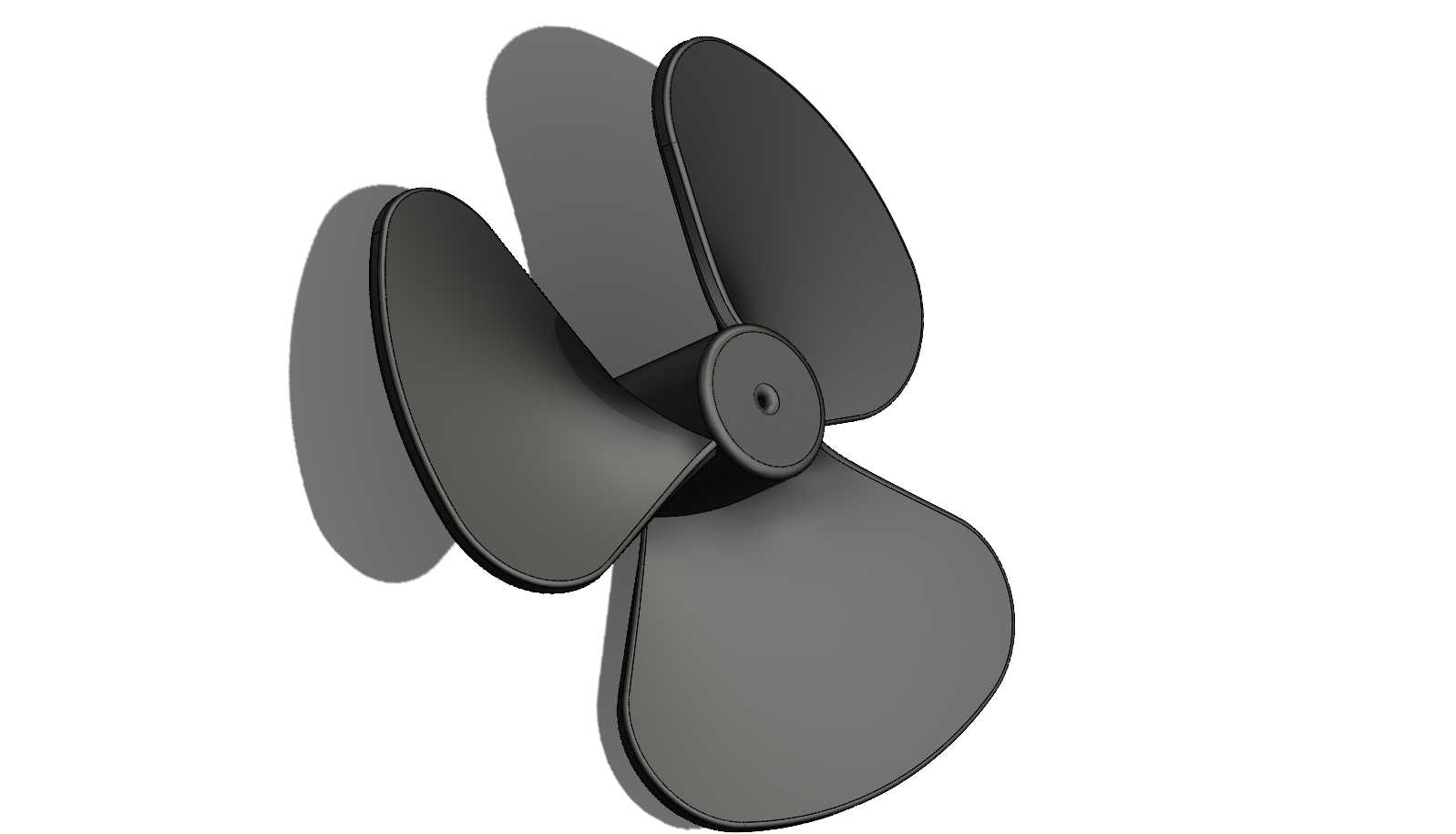

　　桨叶部分的设计是整个结构的核心，三片桨叶沿桨毂周向120度均匀分布，每片桨叶的截面采用翼型结构，从根部到叶梢逐渐减薄，根部厚度控制在2.5毫米左右，保证和桨毂连接的结构强度，就算航行的时候碰到水里的杂草、小颗粒砂石，也不容易出现断叶变形的问题，叶梢厚度收窄到0.8毫米，减少划水过程中的阻力。螺距的选择做了通用化的适配，按照常用的1.4倍螺距比设计，也就是螺距数值为直径的1.4倍，适配3000KV到6000KV区间的外转无刷电机，搭配2S到3S的锂电池供电，能让船模达到每小时25到40公里的航速，兼顾速度和操控稳定性，不会因为螺距太大导致低速的时候油门响应迟滞，也不会因为螺距太小出现高速段推力不足的问题。

　　外形尺寸上，整个螺旋桨的直径控制在40毫米到55毫米的常用区间，能适配绝大多数中小比例RC船的安装空间，桨叶的后倾角度做了15度的倾斜设计，转动的时候可以把水流顺畅地向后导出，减少桨叶背面的空泡产生，空泡不仅会降低推进效率，还会在高速转动的时候产生明显的噪音，长时间空泡剥蚀还会损伤桨叶表面，这个后倾角度刚好能平衡推力效率和空泡抑制的需求。安装边界方面，桨毂的后端面和船轴的轴套端面需要预留1到2毫米的间隙，不能完全顶死，不然转动的时候会产生摩擦阻力，损耗动力输出，桨叶的最外沿和船底的舵片、船壳侧壁的距离要控制在5毫米以上，避免转动的时候刮碰到船体结构，打坏桨叶或者舵机。

　　设计的时候还要考虑实际使用的耐用性，桨叶和桨毂做了一体化的结构设计，没有拼接缝隙，不管是用PLA、PETG材料做FDM3D打印，还是用光敏树脂做光固化打印，都能保证足够的结构强度，不需要额外做拼接组装，打印的时候只需要把桨毂的轴孔位置做垂直于打印平台的摆放，就能减少支撑的使用，打印完成之后只需要简单打磨掉层纹，就能直接安装使用，不需要做复杂的后处理。另外，桨叶的曲面做了顺滑的曲率连续处理，没有曲率突变的位置，水流经过桨叶表面的时候不会产生乱流，推进的时候船体的姿态更稳，不会因为左右推力不均出现跑舵的问题，对于新手玩家来说，这种三叶桨的容错率更高，就算安装的时候轴的同心度有轻微偏差，三片桨叶的配重也能抵消一部分震动，不会像两叶桨那样稍微有点偏差就出现明显的船体抖动。

　　在做不同船型适配的时候，要是做仿真拖船、货船这类大载重的船模，可以选择直径稍大的规格，获得更大的低速推力，拖带小驳船模型的时候也能有足够的动力；要是做小型竞速艇，就选直径稍小的规格，降低转动惯量，让油门响应更跟手，加速更快。整个螺旋桨的结构没有冗余的设计，所有的曲面和尺寸都是围绕RC船模的实际使用需求做的优化，既满足结构强度要求，也兼顾了3D打印的工艺性，不管是自己打印替换损坏的原厂桨，还是做定制化船模的动力匹配，都能直接适配使用。
