iPhone14ProMax外观结构三维数模

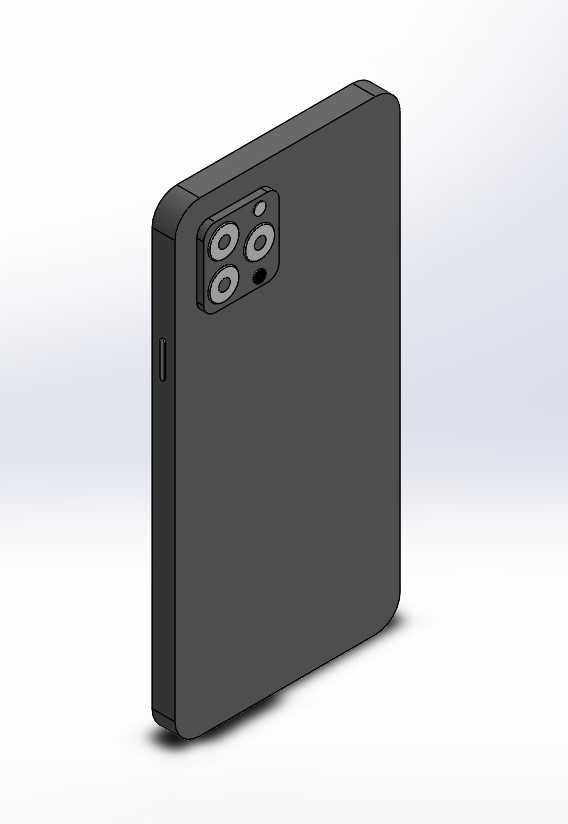

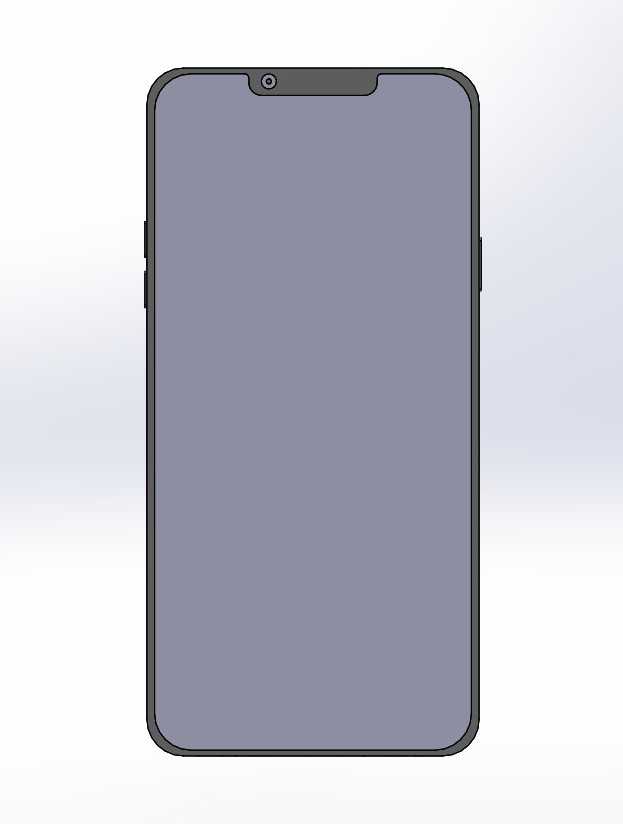

　　这款手持智能终端的外观结构数模，整体围绕日常手持使用的人机交互逻辑搭建，所有尺寸基准均以毫米为单位设定，整体外轮廓尺寸控制在160.7×77.6×7.9的区间内，适配单手握持的掌宽范围，侧边按键位置对应日常握持时拇指、食指的自然触控区域，避免误触的同时保证操作可达性。从结构设计逻辑来看，数模还原了直板触控机型的典型布局，背部凸起的摄像模组区域做了独立的结构分区，模组内的镜头孔位、传感器开孔按照实际产品的排布逻辑做了位置预留，凸起高度与机身背部的过渡采用圆角衔接，避免直角棱边带来的握持硌手感，同时也为后续配套保护壳、贴膜等周边配件的结构设计提供了准确的安装边界参考。机身中框部分采用直边圆角的设计方案，侧边的按键开槽、

　　静音拨片位置都做了精准的结构避让，中框与前后盖板的衔接处做了微小的倒角处理，既可以降低装配时的公差敏感度，也能减少日常使用中边角磕碰带来的结构损伤。在实际行业应用场景中，这类消费电子外观结构数模可用于多个环节的设计验证：对于配件厂商而言，可直接基于该数模进行保护壳、磁吸充电器、外接镜头夹等周边产品的结构匹配设计，省去逆向扫描的前期步骤，直接核对孔位、凸起区域的尺寸公差，缩短配件开发的周期；对于工业设计教学场景，该数模可作为直板旗舰机型的结构参考案例，帮助学习者理解消费电子类产品在轻薄化设计与结构强度之间的平衡思路，比如7.9mm的机身厚度下，如何通过中框的结构加强筋布局保证整机抗扭强度，

　　如何在有限的背部空间内排布多摄模组同时控制凸起高度。设计过程中没有加入品牌标识相关的特征，所有结构尺寸均为近似工程值，更偏向于通用结构参考用途，而非用于生产开模的精确量产数模，这也让它的适用场景更加宽泛——既可以作为数码类产品建模的练习参照，也可以用于展会展示、数码类场景的三维可视化素材搭建。从安装边界的角度来看，数模预留的摄像模组区域深度、侧边按键的突出量都符合常规消费电子配件的设计公差范围，比如保护壳的包裹厚度通常控制在1-1.5mm，基于该数模设计的配件可以精准避开按键、镜头区域，不会出现按压卡滞、镜头遮挡的问题。机身底部的开孔区域虽然在当前展示视角未完全呈现，但整体结构逻辑遵循对称排布原则，为扬声器、

　　充电接口的位置预留了足够的结构空间，适配常规Type-C接口、扬声器出声孔的排布尺寸。在结构细节处理上，机身所有的外露棱边都做了R角处理，R角半径控制在0.3-0.8mm区间，既符合消费电子产品的圆润手感要求，也能在建模过程中避免尖锐边导致的渲染破面、3D打印时的层纹堆积问题。背部的平面区域平整度控制在0.1mm以内，为无线充电模块的贴合安装提供了平整的基准面，磁吸配件的吸附区域可以直接对应背部中心位置，无需额外调整坐标基准。对于三维建模从业者而言，这款数模的建模逻辑具备较强的参考价值：整体采用实体建模思路，中框、后盖、摄像模组分别作为独立的实体特征搭建，通过布尔运算合并整体轮廓后再做圆角过渡，特征树逻辑清晰，没有冗余的参考面和重叠特征，后续修改尺寸时可以直接编辑对应特征的参数，比如调整机身厚度、修改摄像模组的排布位置，都不会破坏整体的结构完整性。在日常的结构设计练习中，也可以基于这个基础数模做拓展设计，比如增加折叠结构、修改侧边按键布局、调整摄像模组的形态，用来练习消费电子类产品的快速建模技巧。
