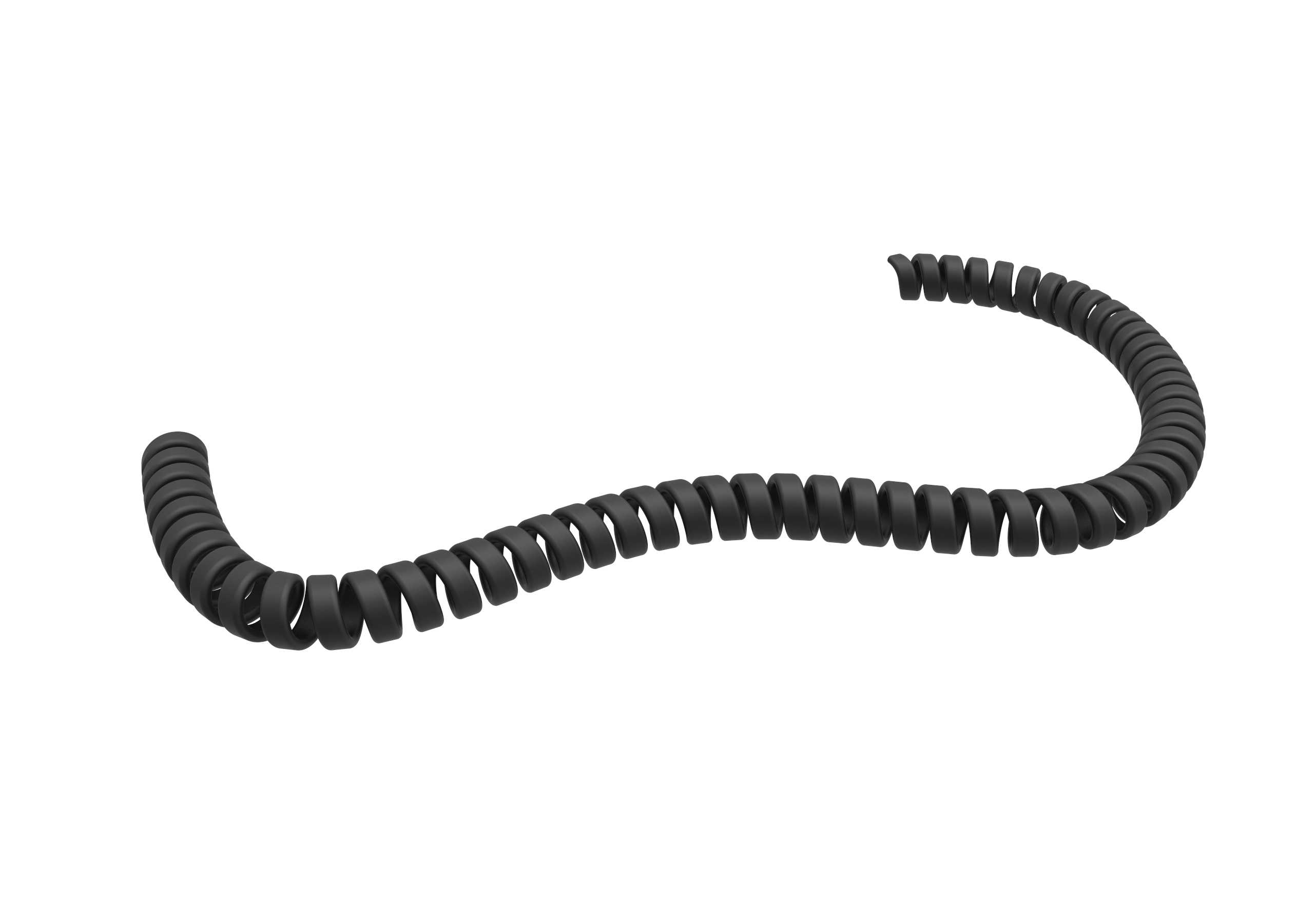

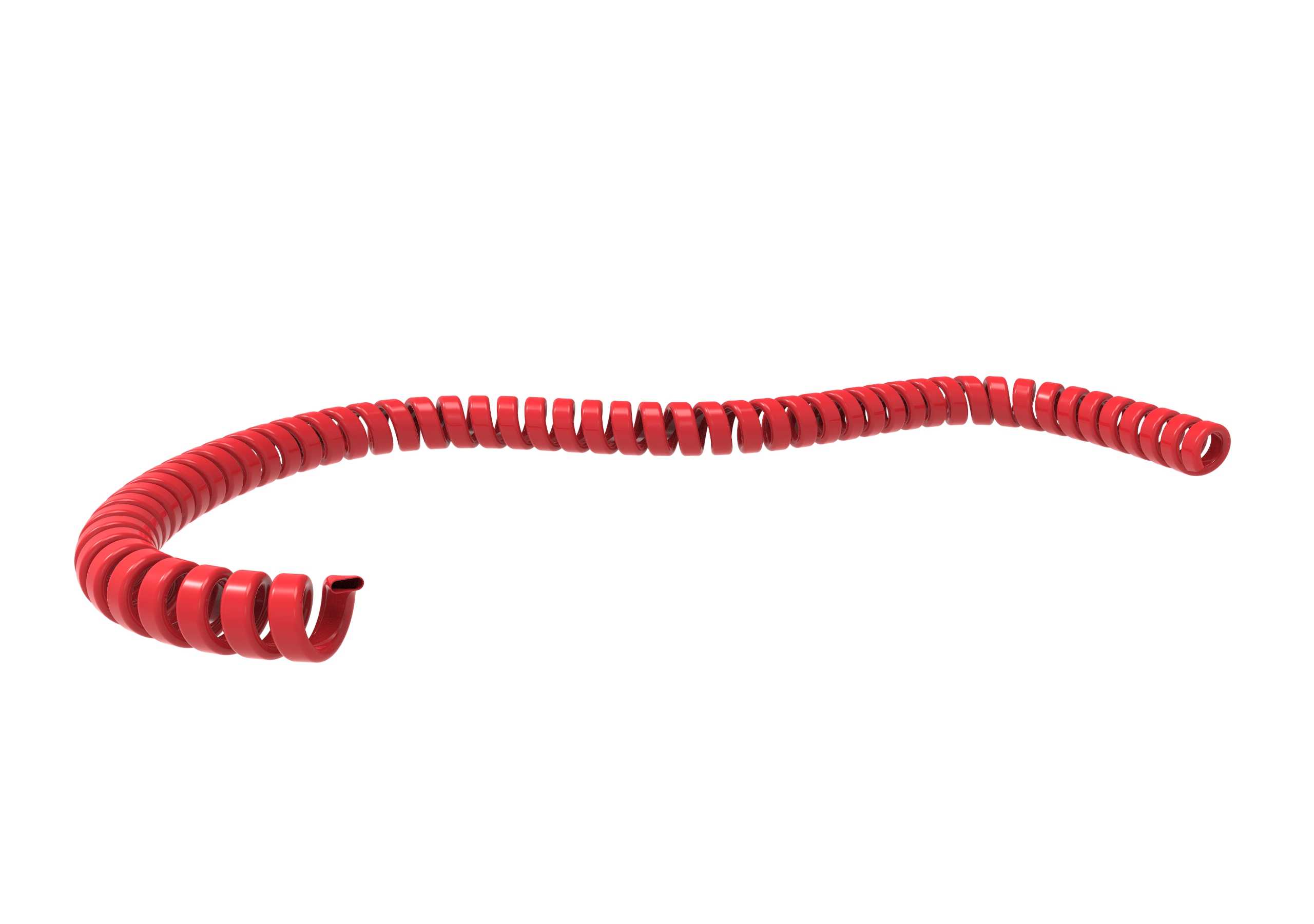

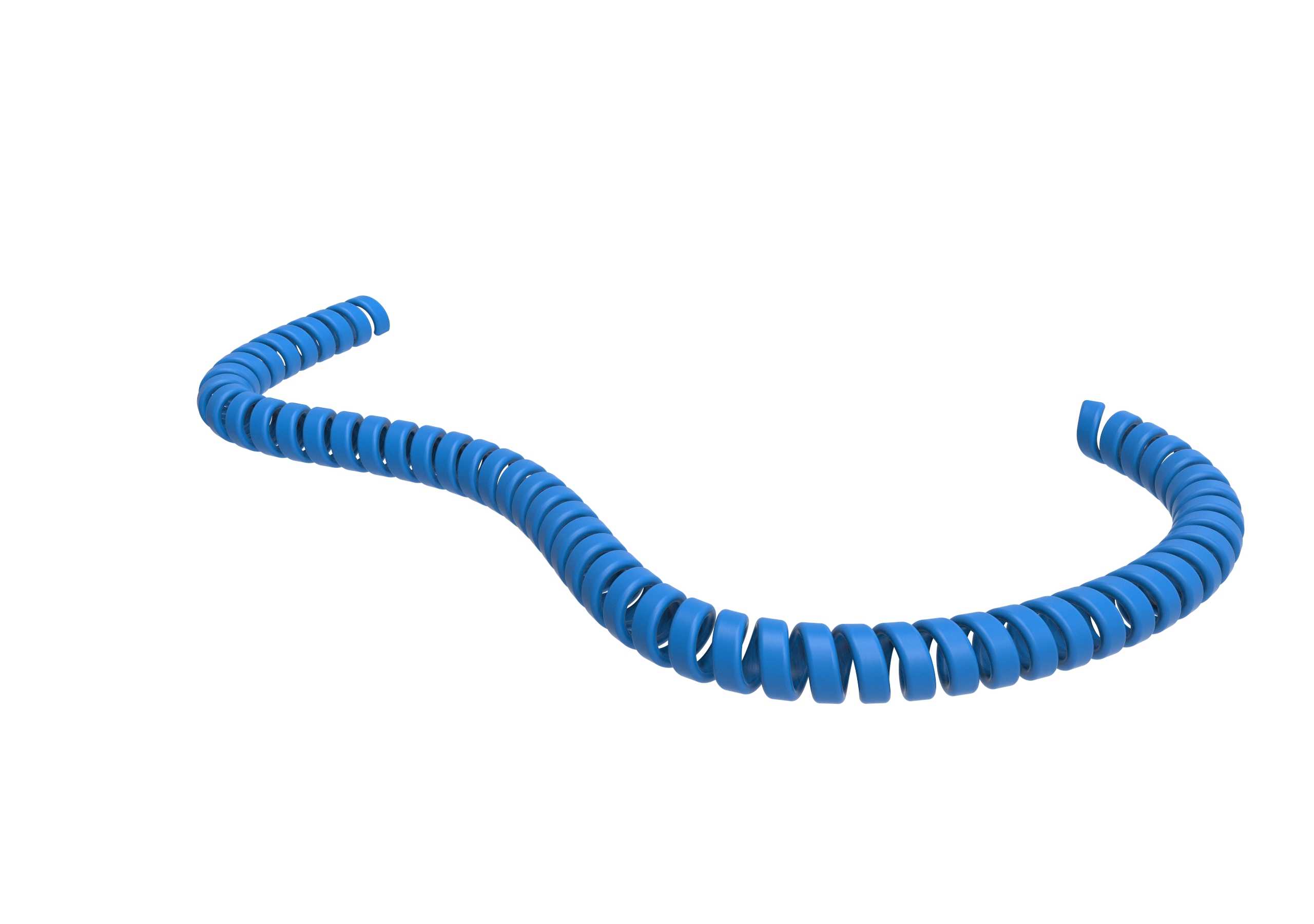

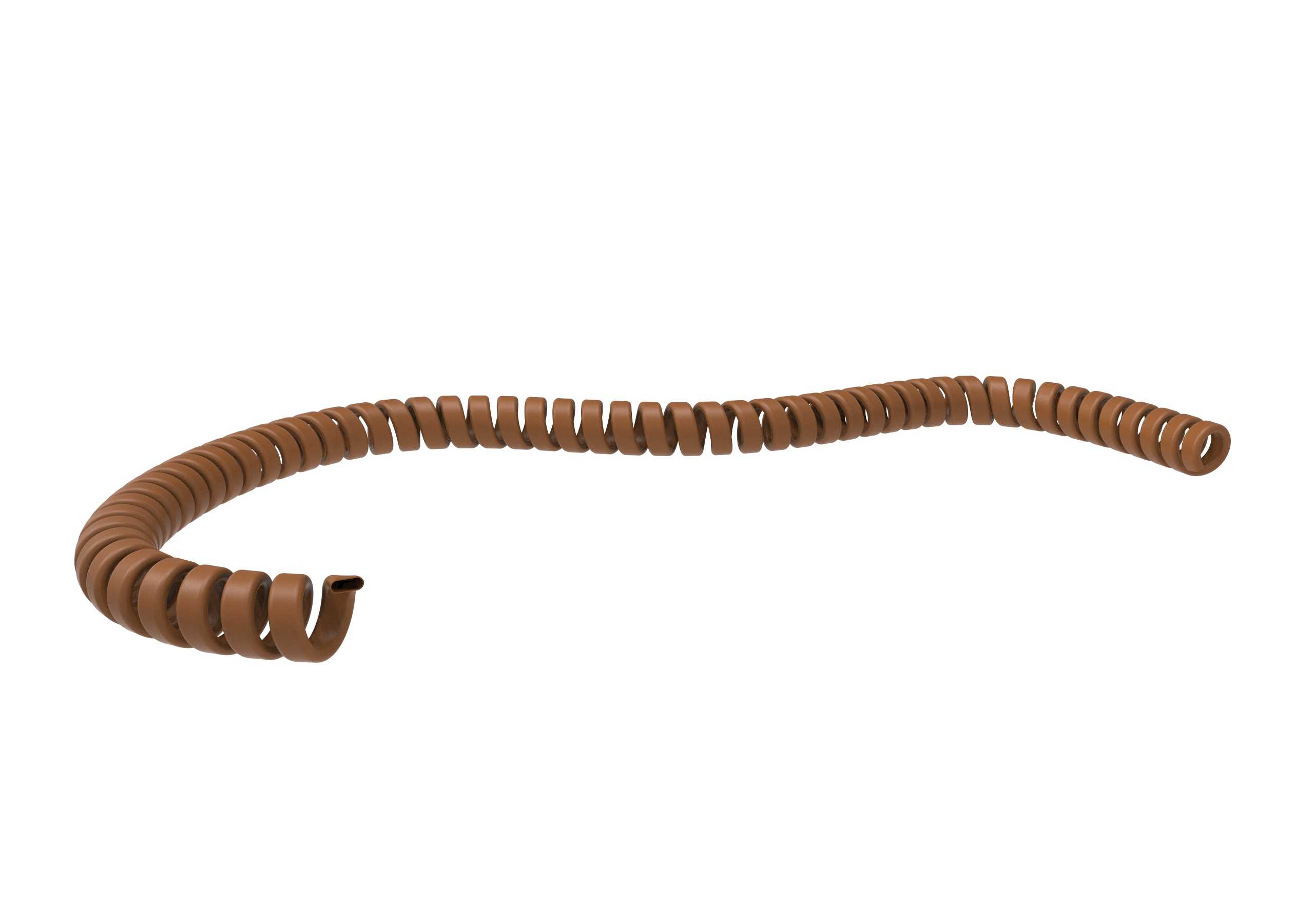

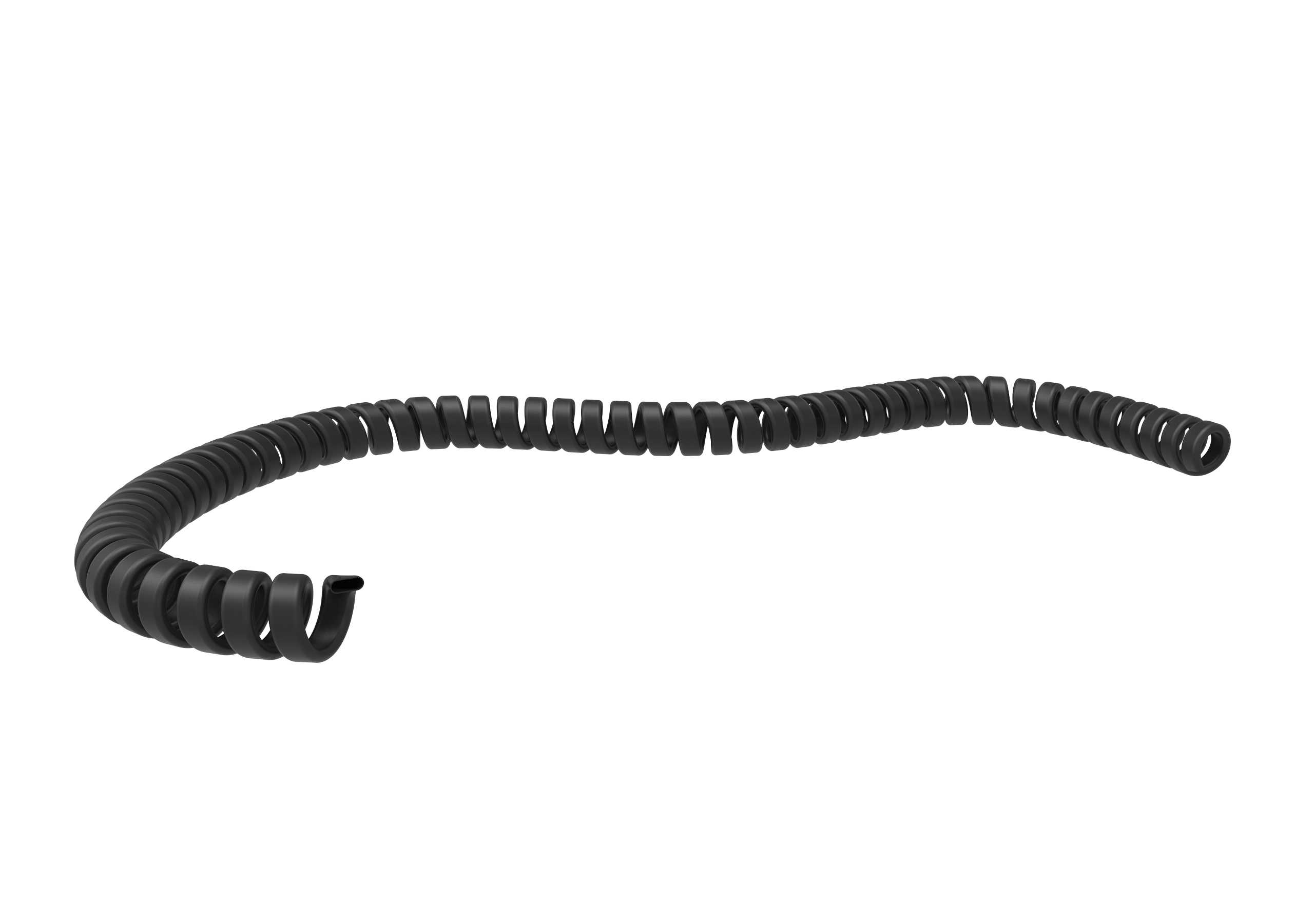

螺旋伸缩式通讯连接电话线结构设计

　　在有线通讯终端的配套结构设计中，螺旋伸缩式电话线是兼顾连接可靠性与使用灵活性的典型连接件，日常应用覆盖固定座机、车载通讯终端、工业现场对讲设备等多个场景，核心作用是在手持端与固定基座之间建立稳定的电信号通路，同时预留足够的活动余量，避免使用过程中线材被拉扯断裂。这类螺旋结构的线材设计，首先要平衡伸缩行程与线材本身的抗疲劳性能，常规使用场景下，手持端的活动范围通常在0.3米到1.5米区间，螺旋段的自然收缩长度控制在150毫米到200毫米之间，完全拉伸后的长度可达到自然长度的6到8倍，既能够满足使用者在工位附近小范围移动时的连接需求，收缩状态下又不会因为线材冗余垂落造成桌面杂乱，或是被其他物件勾挂引发连接中断。从结构设计的逻辑来看，

　　螺旋段的成型需要结合线材内部的导体特性做匹配，内部线芯通常采用多股细铜丝绞合结构，单股铜丝直径控制在0.1毫米到0.15毫米区间，绞合后的线芯外层包覆改性PVC绝缘层，绝缘层厚度均匀控制在0.3毫米左右，既保证线芯随螺旋结构反复弯折时不会出现断芯，也能避免相邻螺旋圈之间的信号串扰。螺旋成型的螺距设计是整个结构的核心参数，螺距过小时，线材拉伸过程中相邻圈的摩擦会加剧，长期使用后外层护套容易出现磨损开裂；螺距过大时，螺旋段的回缩弹力不足，拉伸后无法顺畅复位，容易出现线材打结、弯折死折的问题，常规设计中螺距取值为线材外径的1.2倍到1.5倍，螺旋圈的内径控制在8毫米到12毫米区间，这个参数区间下的螺旋结构，反复拉伸次数可达到5万次以上，满足通讯终端3到5年的日常使用周期要求。两端的连接端结构需要考虑安装边界的适配性，与座机基座、手持听筒连接的端接头，通常采用标准的RJ11水晶头结构，接头尾部设计有30毫米长度的应力释放段，该段采用硬度稍高的PVC材质注塑成型，与螺旋线材的衔接处做圆弧过渡，避免接头位置因为反复弯折出现护套断裂、线芯外露的问题。在工业场景应用的特殊电话线结构中，还会在螺旋线材外层增加编织屏蔽层，屏蔽层采用镀锡铜丝编织，编织密度不低于85%，可以有效隔绝工业现场的电机、变频器等设备产生的电磁干扰，保证语音信号传输的清晰度，避免出现通话杂音、信号中断的问题。设计过程中还要考虑不同使用环境下的耐候性要求，普通办公场景使用的电话线，

　　外层护套采用常规PVC材质即可，工作温度范围覆盖-10℃到60℃，满足室内日常使用需求；在低温车间、户外临时通讯点位使用的电话线，外层护套则需要采用耐低温的TPU材质，低温环境下不会出现护套发硬、变脆的问题，拉伸过程中依然能保持足够的弹性。安装布局时，螺旋段的自然下垂弧度需要提前预留，固定端的出线位置要避开设备的散热风口、活动传动部件，避免长期高温烘烤加速护套老化，或是被活动部件挤压造成线材破损。这类螺旋电话线的结构设计看似简单，实则每一处参数都对应实际使用中的痛点，比如螺旋圈的旋向统一采用右旋设计，和常规紧固件的旋向保持一致，批量组装时不会因为旋向混乱造成线材拧扭；线材的整体外径控制在4毫米到5毫米之间，

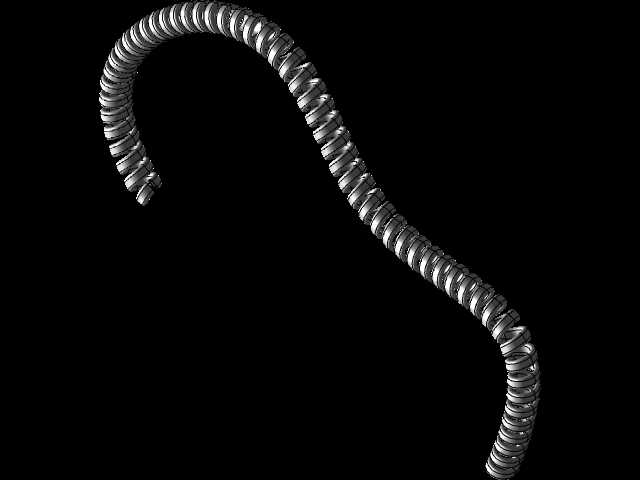

　　既保证内部线芯有足够的排布空间，也不会因为线径过粗造成螺旋回缩弹力过大，拉扯手持端造成使用不便。在三维建模过程中，螺旋段的曲面构建需要严格匹配螺距、螺旋内径、线径的参数关系，扫掠路径采用等距螺旋线，两端与直段衔接的位置做1.5圈的变距过渡，避免螺旋段与直段衔接处出现应力集中，实际生产中这个过渡段也是最容易出现断芯的位置，建模时的曲率连续处理直接影响后续开模、成型的产品良率。很多刚接触结构设计的工程师容易忽略螺旋线材的收缩弹力计算，弹力过大不仅会拉扯手持端让使用者握持费力，长期使用还会造成两端接头的焊片松脱；弹力过小则回缩不到位，线材容易垂落勾挂，弹力参数的匹配需要结合线芯材质、护套硬度、螺旋内径综合计算，通常拉伸到最大长度时的回缩拉力控制在3牛到5牛之间，这个力度下使用者拿持听筒时不会有明显的拉扯感，松开后线材也能顺畅回缩到自然状态。
