手摇式多辊柔性压型加工装置结构

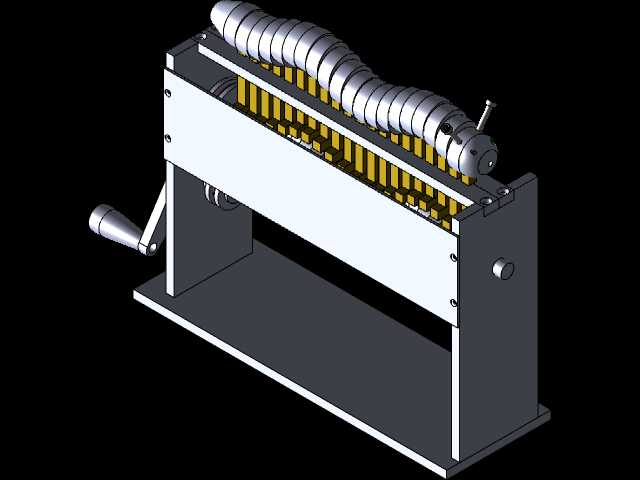

　　这套手摇驱动的多辊压型装置，主要面向小型钣金加工、手工打样、教学实训场景下的薄金属板、软质板材的连续曲面成型作业，区别于大型工业轧机的大吨位、高刚性设计，整体采用开式机架结构，通过手动输入扭矩即可完成板材的渐进式压型，无需外接动力源，适合小批量定制、现场修配类作业场景使用。从结构布局来看，装置采用双侧立式支撑墙板搭配底部整体安装底座的框架形式，墙板之间通过定位销与紧固螺栓完成刚性连接，底座预留的安装孔位可直接固定在常规钳工工作台面上，安装边界尺寸适配多数小型工坊的操作空间，不需要额外做地基加固处理，整体重心偏低，手动摇作业时不会出现明显的机架晃动问题。装置上部的成型辊组采用分段式错落排布设计，上排为多节独立的曲面成型辊单元，

　　下排对应设置等间距的支撑送料辊，辊子之间的啮合间隙可通过端部的调节旋钮做微量调整，以此适配0.3mm到1.2mm厚度范围内的不同板材压型需求，避免间隙过大导致成型不到位、间隙过小造成板材表面压痕甚至辊组卡滞的问题。驱动端采用曲柄摇手直连主动辊轴的传动形式，主动辊通过齿轮啮合带动下排所有送料辊同步转动，上排成型辊依靠板材摩擦力随动，传动路径短，手动操作时的扭矩损耗极低，操作人员单手即可完成摇送料作业，摇手的握持段做了滚花防滑处理，长时间操作也不会出现脱手问题。在设计思路上，这套装置优先考虑了成型过程的渐进式变形逻辑，上排辊组的轮廓按照目标成型曲面的渐变轨迹排布，板材从进料端送入后，每经过一组辊子就完成一小段的弯曲变形，

　　最终在出料端得到连续的目标曲面造型，避免单次大角度弯折造成的板材应力集中、表面开裂问题，尤其适合铝皮、薄铜板、镀锌铁皮等延展性较好的软质板材加工，也可用于软PVC、硬纸板等非金属板材的曲面成型作业。装置的所有辊轴都采用带座轴承支撑在双侧墙板上，转动阻力小，辊子表面做了抛光硬化处理，长期与板材摩擦也不会出现明显的磨损划痕，不会在加工后的板材表面留下压印瑕疵，满足外观件加工的表面质量要求。端部设置的锁紧机构可在调整好辊组间隙后完成位置锁定，避免加工过程中辊子窜动导致的成型尺寸偏差，保证同批次加工件的成型一致性。从安装适配角度来说，装置的进料端与出料端都预留了足够的操作空间，操作人员可在进料端手扶板材对准辊缝，在出料端承接加工完成的工件，

　　不需要额外搭配送料、接料辅助机构，单人即可完成全流程操作。机架的内侧设置了可拆卸的防护挡板，可遮挡加工过程中可能掉落的金属切屑、杂物，避免碎屑卡入辊组间隙造成的转动卡滞问题，日常维护时只需拆下挡板即可清理辊组缝隙的杂物，维护操作十分简便。不同于电动压型设备的复杂电控系统，这套纯机械结构的装置不存在电路故障风险，可在无供电的野外作业、现场维修场景下使用，整体结构的零部件通用化程度高，辊子、轴承、紧固件都采用标准件，后期出现磨损时可快速更换备件，不需要定制特殊配件，维护成本远低于同类型电动成型设备。在实际使用场景中，这类小型手动压型装置常被用于通风管道的曲面法兰制作、小型工艺钣金件的打样成型、教学场景下的钣金成型工艺演示，也可作为大型生产线的辅助补加工设备，处理小批量的异形曲面成型需求，弥补大型设备换型成本高、小批量加工不划算的短板。结构设计上充分考虑了手动操作的人机工程学，摇手的安装高度距离工作台面约120mm，操作人员站立操作时手臂自然下垂即可握持摇手，长时间作业不会产生明显的肢体疲劳，上排辊组的调节旋钮设置在机架外侧，不需要探身到设备内侧即可完成间隙调整操作，调节刻度直接刻印在墙板表面，调整时可直接读取间隙数值，不需要反复试料校准。
